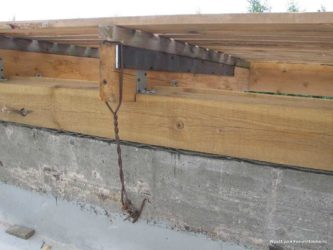

Способы крепления стропил односкатной крыши

В этой статье:

Односкатная кровля своими руками

Сделать односкатную крышу не сложно. К тому же себестоимость односкатной крыши гораздо ниже, чем любой другой: двускатной, шатровой, вальмовой.

Не буду утверждать, что такая кровля подойдет для большого коттеджа. Но для маленьких домов, гаражей, террас это самый удачный вариант.

Плюсы и минусы односкатной крыши

У такой конструкции много достоинств:

Меньше расход материала.
Проще монтаж.
Дом с односкатной кровлей выглядит оригинально.
Если гараж или хозяйственное помещение пристраивается к жилому дому, устройство односкатной крыши – оптимальный вариант: примыкание односкатной крыши к стене сделать гораздо проще, чем мудрить с ломаной кровлей.

Минус, увы, тоже есть.

Дом с односкатной крышей в большей степени подвержен разрушению из-за ветра и снежной массы.

Обратите внимание

В средней полосе рекомендуется минимальный угол односкатной крыши 20 градусов.

Вообще, чем больше угол, тем выше ветроустойчивость и активнее сход снежной массы.

Особенности односкатной крыши

Расчет односкатной крыши производится исходя из снеговых и ветровых нагрузок в регионе, а также зависит от материала кровельного покрытия, от его веса и особенностей.

Стропильная система выполняется из бруса и доски, покрытие – по желанию: листовой металл, профнастил, ондулин, мягкая кровля, керамическая или металлочерепица и т.д.

Кроме обычной наклонной есть и другие виды односкатной крыши (например, ломаная односкатная крыша). Но мы сейчас рассмотрим самый простой вариант.

Последовательность монтажа односкатной крыши

Перед началом монтажа все деревянные части следует обработать антисептическим составом.

I. Выставляем мауэрлат для односкатной крыши

Мауэрлатом называется опорный брус для стропильной системы.

У двускаток он опоясывает стены по периметру. Одним концом стропильная нога опирается на конек, вторым – на брус мауэрлата.

У односкаток конька нет, его функцию выполняет та стена, которая выше. Стропило опирается на два бруса, венчающие высокую и низкую стены. На наклонные стены брус не кладут.

У деревянных построек мауэрлатом является верхний венец сруба. У кирпичных или бетонных брус кладут поверх стены.

В нашем случае наклонные стены несколько выше, чем прямые. Брус мауэрлата будем класть заподлицо с ними.

II. Монтаж стропил односкатной крыши

Для стропил можно использовать доски пять на десять сантиметров. Длина на 30-50 см больше длины ската (излишек пойдет на свес односкатной крыши).

Шаг между стропилами зависит от наклона односкатной крыши и веса кровельного материала, например:

Керамическая черепица, шифер – метр-метр двадцать;
Профнастил – полтора.

1. Разметить на мауэрлате места под пазы для врезки стропил. Между крайними ногами и наклонными стенами нужно оставить зазор в пять сантиметров.

2. Вырезать пазы. Ширина – чуть больше толщины стропильной ноги, наклон соответствует наклону кровли. Доски будем ставить вертикально.

3. Поставить две крайние стропильные ноги в пазы.

4. Протянуть между ними леску. Она будет регламентировать плоскость установки остальных стропил.

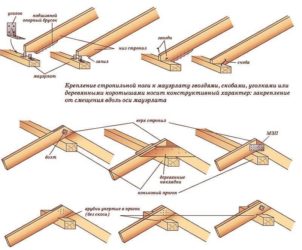

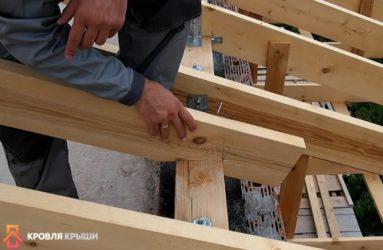

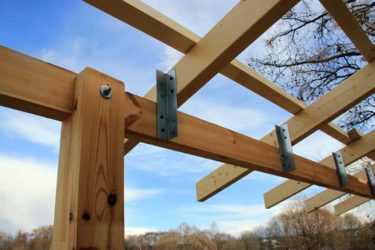

5. Поставить остальные стропила, прибить каждое к мауэрлату несколькими длинными гвоздями (от 12 сантиметров).

III. Карниз односкатной крыши

Свесы для прямых стен у нас уже есть, это продолжения стропильных ног. Для торцевых свесов делаем карнизные кобылки. Подойдут те же доски, из которых мы изготавливали стропила.

Раскатать по верхним срезам наклонных стен рубероид.
Установить на углах две кобылки. Их верхние срезы должны располагаться в той же плоскости, что и у стропильных ног. Поэтому на каждой кобылке выпиливается угол, дощечка «надевается» на стену и упирается торцом в крайнее стропило.
К стропилам эти (и все последующие) кобылки крепятся с помощью двух гвоздей. Гвозди забиваем сквозь стропило в торец дощечки.
Крайние дощечки крепим к поверхности наклонной стены кровельными уголками.
Между верхней и нижней кобылкой протягиваем маркировочную леску. По леске через 80-100 сантиметров ставим промежуточные дощечки.
Аналогичным образом делаем свес на противоположной стороне.
По всему периметру стропильной системы к концам стропил и кобылок прибиваем ветровые доски. Подойдет доска 2,5 на 20 см.

Дальше нужно закрыть мауэрлатный брус снаружи. Выполняется это материалом, из которого сделаны стены.

IV. Гидроизоляция холодной кровли

В качестве гидроизоляционного материала можно взять рубероид, специальную мембрану, полиэтиленовую пленку. Материал расстилают на стропилах и прибивают скобами.

Соседние полосы пленки кладут с нахлестом, стыки фиксируют скотчем. Поверх гидроизоляции ставят обрешетку.

V. Утепление односкатной крыши

Вышеописанный способ подходит только для сезонных построек: летней кухни, летнего душа. В крайнем случае, для неотапливаемого гаража. Во всех остальных случаях крышу нужно утеплять.

Самый доступный способ утепления – пенопласт или базальтовая вата.

Лучше всего использовать каменную (базальтовую) вату: она ненамного дороже, гораздо прочнее, неподвержена воспламенению, ее не грызут мыши и не расклевывают птицы.

Кладем гидроизолирующий слой, как описано выше.
Из утеплителя вырезаем заготовки по ширине шага между стропилами и ставим между стропильными ногами враспор снизу. Соседние плиты должны стыковаться плотно. Если есть небольшие зазоры и отверстия, их нужно заткнуть кусочками утеплителя.
Ниже утеплителя натягиваем еще один слой пароизоляции. Фиксируем так же, как предыдущий.

VI. Обрешетка односкатной крыши

Сечение досок обрешетки и шаг между ними зависят:

от снеговой и ветровой нагрузки;
от кровельного материала.

Например, если мы собираемся крыть кровлю металлочерепицей, то рекомендуемый шаг обрешетки четко прописан в инструкции к данной марке черепицы.

VII. Покрываем кровлю

Если в качестве кровельного материала используется профильный металл (металлочерепица, профнастил), обязательно нужно сделать контробрешетку. Она обеспечит крыше дополнительную жесткость и вентиляционный зазор между утеплителем и кровлей.

Крыша почти готова. Теперь (при желании) устанавливаем водостоки и отливы односкатной крыши, а дальше укладываем кровельный материал в соответствии с инструкцией к нему.

Если Вы ищите бригаду для постройки кровли, то я готов предложить Вам свои услуги. Мы занимаемся всеми видами кровельных работ уже 15 лет.

Вы можете посмотреть наши работы с фото, ценами и описанием этапов.

Источник: https://stroystm.ru/poleznye-publikatsii/stati/odnoskatnaya-krovlya

Стропильная система односкатной кровли

Среди владельцев загородных участков и дачников пользуются популярностью традиционные крыши с двумя скатами. К односкатным кровлям относятся с особой осторожностью при возведении жилых домов. Однако, для сооружения хозяйственных построек такая конструкция подходит идеально. Чтобы стропильная система односкатной крыши была прочной и долговечной, потребуется создать чертеж, разметить участок, на котором будет сооружена конструкция, а также заготовить необходимые материалы.

Особенности односкатных кровель

Односкатная крыша является половиной двускатной конструкции. Ее стропильная система обладает множеством преимуществ:

Небольшая масса. Благодаря такому свойству односкатные крыши могут возводиться на любой постройке без необходимости усиления фундамента. Также их легко ремонтировать.
Доступность материалов. Система стропил возводится из дерева, которое достаточно просто достать. Также древесина отличается небольшой ценой.
Легкость установки. Стоимость оплаты работы монтажников невысока, что позволяет минимизировать затраты. Также можно соорудить стропильную систему односкатной крыши своими руками.

Кроме преимуществ, такая кровля имеет и ряд недостатков:

Невысокая энергоэффективность. При возведении односкатной кровли создается небольшая воздушная прослойка, которой не хватает для сохранения тепла, исходящего от помещения снизу. Изготавливается крыша из материалов, обладающих высокой теплопроводностью. По этой причине во время летнего зноя крыша достаточно быстро прогревается, а в зимнее время сильно охлаждается. Чтобы избежать потери тепла, необходимо провести комплекс мер по утеплению чердачного пространства.
Невозможность создать чердак. Для многих владельцев частных домов создание чердака становится выгодным, но недоступным решением. Однако, на такую плоскость можно поместить солнечные панели.
Из-за небольшого уклона ската на крыше собирается много снега зимой. Особенно актуальной такая проблема является при возведении хозпостроек, которые пристроены к жилому дому. Снег в этом случае попадает с более крутых склонов пологие крыши. При правильном проведении расчетов крыша сможет выдержать серьезные нагрузки.

Собирая односкатную кровлю, эти ограничения стоит учитывать в первую очередь. Они будут существенно влиять на прочность и долговечность конструкции.

Конструкция стропильной системы

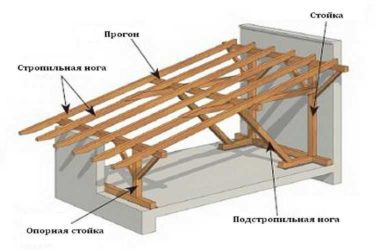

Стропильная система односкатной крыши имеет очень простую конструкцию. Она состоит из стоек, прогонов, стропильных и подстропильных ног. Все эти элементы можно увидеть на схеме ниже.

Некоторые элементы стоит рассмотреть подробнее:

Мауэрлат. Представляет собой основание, на которое укладывают фермы. Его кладут на стены. Обычно в качестве материала выбирается брус 150х150 мм. Мауэрлат принимает на себя вес крыши.
Подкос. Служит дополнительной опорой для стропильной ноги. Его монтируют под углом от стойки и крепят к прогону. Также подкосы называют подстропильными ногами. Они предотвращают прогиб стропил.
Стропильные ноги. Расстояние между ними варьируется в пределах от 60 до 120 см. За счет их установки на стены образуется геометрия скатов крыши.
Лежень. Его функция идентична функциям мауэрлата, однако, крепят эту деталь на внутренние несущие стены сооружения.
Стойка. Является вертикальной опорой, которая опирается одной стороной на несущую перегородку.
Схватка. Ее располагают горизонтально. С помощью схватки стягиваются стойки, что предотвращает их распирание.
Кобылки. Их следует применять, если длины стропил недостает для создания свеса. Такие доски обладают меньшим сечением. Конец кобылки должен располагаться на расстоянии от стены постройки минимум на 40 см.

Каждый из этих элементов является важной частью стропильной системы. При выборе материалов следует учитывать возможную нагрузку на систему стропил.

Расчет стропильных ног осуществляется с учетом различных нагрузок, воздействующих на крышу. Нагрузка на каркас может быть нескольких видов:

Статические. К таким нагрузкам относится давление покрытия кровли и обрешетки, а также дополнительных элементов конструкции.
Динамические. В их число входят ветровые и снеговые нагрузки. Для каждого региона существует свой перечень показателей.
Особые. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и торнадо.

Только при учете всех возможных нагрузок крыша будет прочной и долговечной. Если постройка будет иметь большие размеры, за помощью с расчетами следует обратиться к профессиональным строителям.

Виды стропильных систем

Существует несколько видов стропильных систем, на выбор которых влияет планировка сооружения. Среди них стоит выделить:

Наслонная. Ее особенностью является монтаж стропил только на постройках, имеющих внутренние несущие опоры. Систему стоит устанавливать на дома или постройки из бетонных блоков и кирпича. В наслонной стропильной системе монтируют такие дополнительные элементы, как прогоны, подкосы, схватки. При увеличении веса крыши увеличивается и количество дополнительных элементов.
Скользящая. Ее устанавливают на строения из бревен и бруса. Это обусловлено свойством таких домов давать усадку. Если стропильная система будет жесткой, она может существенно деформироваться. При установке скользящих стропил предусматривается крепление, похожее на ползунок. За счет этого во время оседания сруба крыша просто подстраивается под форму строения.
Висячая. Такие системы стропил опираются только на внешние стены. Обычно они собираются из ферм – готовых конструкций, включающих стойки, затяжки и стропила односкатной крыши. Устанавливают висячие системы на стены одинаковой высоты. Фермы имеют вид прямоугольных треугольников, обращенных большей стороной наверх. Такие системы монтируют на постройки, расстояние между стенами которых не более 4,5 м.

Каждая из описанных систем имеет определенные преимущества и особенности установки.

Варианты конструкции

Чтобы определиться с необходимыми элементами стропильной системы, следует произвести замеры постройки. Необходимо узнать ее ширину и длину. Существует определенная зависимость типов стропильной системы и расстояния между несущими стенами:

До 4,5 м. При таком расстоянии между опорами можно устанавливать самую простую конструкцию. Для ее сооружения понадобится мауэрлат, а также стропильные ноги. При этом установка стропильной системы выполняется достаточно просто. Обычно ее монтаж необходим для небольших построек – гаражей и сараев.
От 4,5 до 6 м. При таком расстоянии между опорами стропильные ноги будут провисать. Чтобы этого не допустить, их укрепляют подкосами, опирающимися на балку перекрытия.
До 12 м. При достижении длины кровли 12 метров можно установить 1 стойку, которая будет поддерживать подкосы. Между стропильными ногами должно быть расстояние не меньше 1,2 м.
До 16 м. Если между стенами постройки более 16 метров, необходимо установить минимум 2 стойки, которые скрепляются между собой при помощи схватки. Обычно такие стропильные системы используют для оборудования крыш больших сооружений, таких как загоны для скота или склады.

Необходимо понимать, что при увеличении масштабов сооружения следует усложнять и стропильную систему. Также следует уменьшать расстояние, на котором будут находиться стропила односкатной крыши друг от друга.

Сборка стропильной системы

Как делать стропильную систему? Односкатная крыша обладает формой треугольника. Некоторые из ее сторон неизвестны, однако, их легко рассчитать по формуле прямоугольного треугольника. Гипотенуза (самая длинная сторона) в квадрате равна произведениям квадратов катетов (остальных сторон).

Как только расчеты будут закончены, следует начертить схему, в которой будут указаны размеры крыши. Также на ней будет отражено расстояние между стропильными ногами.

Количество этапов работ зависит от сложности стропильной системы и размеров постройки. Чтобы разобраться в основах ее сооружения, следует познакомиться с особенностью возведения крыши для сарая шириной 4,5 м.

Этапы постройки:

Как только фронтонные стены будут установлены, необходимо уложить гидроизоляцию на те перекрытия, на которые будет установлен мауэрлат. Для этой цели используется рубероид.
После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем поместить в нее арматурные прутья. После этого следует залить ее подготовленным бетоном. При этом следует позаботиться об отверстиях для мауэрлата. Перед закреплением опорного бруса его следует обработать антисептиком и антипиреном.
После этого подготавливают стропильные ноги. Доски необходимо распилить таким образом, чтобы сформировать свес крыши длиной 50 см. Одно стропило следует поднять наверх. Также при этом важно отметить место для врезки мауэрлата. Все остальные ноги необходимо изготовить в точности как этот образец.
Теперь необходимо провести монтаж тыльного и переднего стропил. Между ними следует натянуть леску, которая позволит выровнять остальные стропильные ноги. Лучше, если шаг между ними будет равняться 50-80 см.
Затем следует обустройство обрешетки. Сплошной тип больше подойдет для случаев, когда выбрана мягкая кровля. Вместо досок, можно использовать листовой материал. Решетчатую обрешетку необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно стропильными ногам. Такая система обрешетки устанавливается при монтаже металлочерепицы или шифера.

Как видно, постройка простой односкатной крыши не занимает много времени, а также не требует больших расходов. Кроме того, этапы сооружения отличаются простотой. Работу можно выполнить самостоятельно. Крепеж для стропильной системы выбирается в зависимости от используемых материалов.

Выводы

При выборе односкатной стропильной системы стоит познакомиться с ее преимуществами и недостатками. Такие конструкции обладают определенным набором свойств. К примеру, односкатные кровли больше пропускают тепло, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол склона, который влияет на самоочищаемость крыши. Поскольку стропильная система опирается на балки перекрытия, последние следует выбирать очень тщательно.

При создании стропильной системы необходимо сделать точный чертеж, в котором указываются все элементы конструкции и размеры. Существует несколько типов систем, подходящих для построек разной ширины. Также различают виды стропильных систем, предназначенные для установки на деревянные или кирпичные дома.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/stropilnaya-sistema-odnoskatnoj-kryshi.html

Cтропильная система односкатной крыши: схема

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Для возведения небольших построек и домов нет необходимости в устройстве кровли сложной конфигурации. В качестве проектного решения может быть принята стропильная система односкатной крыши. При этом схема упрощается, но появляются некоторые нюансы.

Преимущества и особенности односкатной системы

К достоинствам можно отнести:

простой расчет;
уменьшение количества узлов и присоединений;
упрощение монтажа;
снижение затрат на древесину;
устойчивость в ветровым нагрузкам;
ремонтопригодность.

Односкатная крыша устойчива к внешним негативным условиям, незатратна и проста в монтаже

При решении сделать такую крышу своими руками необходимо учесть следующие ее особенности:

необходимость возведения высоких продольных стен здания или специальных каркасов;
сложность использования подкровельного пространства в качестве мансардного помещения;
располагать дом или постройку на участке нужно так, чтобы в большинстве случаев ветер дул на высокую стену строения (необходимо ознакомиться с розой ветров района строительства);
угол наклона принимается в зависимости от используемого материала покрытия.

Схема включает в себя следующие основные элементы:

два мауэрлата;
стропильные ноги.

Конструкция стропильной системы односкатной кровли

При больших пролетах потребуется устройство своими руками дополнительных элементов, раскрепляющих несущие балки и увеличивающие их несущую способность:

подстропильные ноги (подкосы);
стойки;
прогоны;
лежни;
схватки.

Все элементы изготавливаются из древесины хвойных пород первого или второго сорта. Чтобы правильно выбрать наиболее подходящий материал необходимо обращать внимание на следующие моменты:

место рубки (лучше выбирать северные регионы);
время рубки (прочнее будет дерево, срубленное в конце зимы – начале весны).

Расчет системы

Перед тем, как приступать к сборке конструкции своими руками, необходимо сделать расчет и правильно подобрать сечение всех элементов.

Устройство кровли – ответственный процесс, в котором нельзя допускать ошибок.

В зависимости от ширины здания и необходимого сечения стропильной ноги для проектируемого пролета, подбирают конструктивное решение стропильной системы.

Расчет длины стропильных ног

Подбор сечения

При возведении дома профессиональными строителями по заранее подготовленному проекту выполняется расчет по двум предельным состояниям, который определяет высоту и ширину несущих балок по двум требованиям:

Зависимость конструкции от величины пролета

При строительстве частного дома своими руками расчет можно не выполнять, но необходимо учесть рекомендации в зависимости от пролета. Стропила на односкатной кровле всегда наслонные.

Пролет до 4,5 метров. Схема предполагает использования цельных стропильных ног, без раскрепления подкосами или стойками. Удобно и пользовать, если планируется устройство мансарды: позволяет увеличить свободное пространство за счет отсутствия промежуточных опор. Рекомендуемое сечение стропил при шаге 0,6 м – 50х150 мм, для шага 1,1 м потребуется увеличение до 75х175 мм.
Пролет до 6 метров. В этом случае все зависит от угла наклона и пролета. В некоторых случаях хватит стандартной длины доски или бруса – 6 м. При большом угле наклона и пролете приближенном к 6 м потребуется стыковать стропильные ноги по длине. В качестве дополнительной опоры предусматривают подкосы (подстропильные ноги). В месте примыкания подкоса к стропилу стыкуют ногу по длине. Рекомендуемое сечение при шаге 0,6 м – 50х200 мм, при шаге 1,1 м – 100х200 мм.
Пролет более 6 метров. В этом случае нужно сделать промежуточные стойки, которые возьмут на себя часть нагрузки и уменьшат провисание балки. Правильно устанавливать опоры так, чтобы каждый пролет стропильной ноги был менее 6 метров. Расчет в этом случае выполняют как для многопролетной балки с учетом промежуточных опор. При строительстве своими руками сечение берут так же как и для пролета до 6 м (предыдущий пункт). В этом случае все стропила являются составными.

Источник: https://DomZastroika.ru/krysha/konstrukciya-stropilnoj-odnoskatnoj-sistemy.html

Стропильная система односкатной крыши: особенности конструкции и монтажа

В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.

Особенности конструкции

Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:

Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.

Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:

Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.

Конструкция стропильной системы

Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.

Виды стропильных систем

В зависимости от планировки сооружения, для монтажа односкатной кровли применяют различные виды стропильной системы, максимально соответствующие заданным условиям:

Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.
Скользящая. Применяют скользящие стропила в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.
Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.

Варианты конструкции

Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:

4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.

Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.

Составление проекта

Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:

Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.

После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.

Сборка стропильной системы

Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:

После того, как возвели фронтонные стены, имеющие окончание в виде прямоугольного треугольника, перегородки, на которые будет опираться склон гидроизолиуют перед установкой мауэрлата. Для этого используют рубероид, сложенный в два-три раза или специальную пленку.
На стене оборудуется армированный пояс: налаживают опалубку, устанавливают арматуру, заливают вязким бетоном. Заранее изготавливают отверстия для крепления мауэрлата. Перед тем как закрепить опорный брус, его обрабатывают огнебиозащитным составом. Крепят мауэрлат анкерными болтами.
Затем подготавливают стропила. Купленные доски своими руками распиливают с учетом того, что стропильная нога должна формировать свес крыши 40-50 см с двух сторон. Одно стропило поднимают наверх и размечают место врезки под мауэрлат. Остальные ноги изготавливают по этому образцу.
Устанавливают своими руками тыльное и переднее стропило, между ними натягивают леску, по которой устанавливают и выравнивают остальные стропильные ноги. Оптимально, если шаг между ними составит 50-80 см.
Далее следует устройство обрешетки, сплошную или решетчатую. Сплошная подходит для мягких видов кровли и изготавливается из листовой фанеры. Решетчатая состоит из необрезных досок, закрепляемых перпендикулярно стропилам, используют для настила металлочерепицы и профилированных листов металла. Шаг между элементами обрешетки зависит от веса кровельного материала.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/odnoskatnaya/stropilnaya-sistema-odnoskatnoj-kryshi.html

СтройкаДиалог

Еще совсем недавно форма односкатной крыши была приоритетом многоэтажных зданий при строительстве спортивных сооружений, торгово-развлекательных центров. К ее устройству прибегали застройщики, возводя дачные домики, а также хозяйственные постройки: гаражи, баньки, веранды. Однако современные веяния в архитектуре предлагают использовать такую конструкцию крыши и в проектах жилого малоэтажного строительства. Поиск оригинальных идей часто приводит к решению строить в современном и лаконичном стиле хай-тек или скандинавской стилистике. В этих вариантах односкатная крыша становится особенно актуальной.

Единственный скат такой крыши опирается на несущие стены, которые отличаются разной высотой. Подобный вид оформления верхней части строения – простой по устройству и экономичный по затратам. Выполнить стропильную систему односкатной крыши своими руками не составит особых сложностей застройщику, если ему не впервой держать в руках строительный инструмент. Однако, чтобы достичь желаемого результата, необходимо разобраться, как монтируется стропильная ферма односкатной крыши, какую последовательность работ нужно соблюдать и какие факторы учитывать. В эти тонкости мы и хотим посвятить заинтересованного застройщика.

Расчет стропильной системы односкатной крыши

Важную роль в устройстве односкатной крыши играет правильно выбранный уклон, от него зависит надежность конструкции. В зимнее время, в период обильных снегопадов, крыша испытывает серьезные нагрузки, оказывают на нее большое давление и атмосферные явления в виде дождей и ливней. Поэтому для районов с обильными осадками нормы и правила рекомендуют соблюдать угол наклона ската до 45 градусов.

Стропильная ферма должна не только противостоять снеговой и ветровой нагрузке, но и выдерживать собственный вес и вес кровельного покрытия.

Поэтому при определении минимального значения наклона учитывают:

среднемесячный уровень осадков в местности строительства;
применяемый кровельный материал;
площадь строения;
особенности вентиляции.

Если вы планируете настилать кровлю из металлочерепицы, то рекомендуемый угол наклона должен составлять 35, для шифера – 20 –30 градусов. Диапазон этого показателя для профнастила колеблется от 8 до 20 градусов, и действует поправка на погодные условия. Металлические фальцевые кровли настилают при уклоне ската, который варьируется в пределах 18 – 30 градусов.

Рассчитывая угол наклона ската, принимают во внимание и расположение будущего строения. Дом нужно размещать наклоном крыши к наветренной стороне, здесь же обустраивать водосточную систему.

Серьезное значение в расчете имеет такой показатель, как расстояние между стропилами односкатной крыши. При слишком большом шаге между элементами стропил не удастся добиться устойчивой конструкции к внешним влияниям. При необоснованно малом шаге каркас приобретает значительный вес, оказывая давление на несущие стены и основание дома.

Правильно рассчитанный шаг, сечение всех элементов фермы, длина стропильных ног, применяемые варианты узлов крепления – все эти параметры в совокупности создают надежную стропильную систему.

Немаловажную роль играет длина пролета здания и вес кровельного материала, от этих показателей зависит количество устанавливаемых стропил и необходимость установки дополнительных опор для стропильных ног.

Чтобы правильно выполнить эти расчеты, на помощь застройщикам приходит интернет. В сети можно найти специальные программы, которые в считанные минуты сделают верные вычисления, и вы получите оптимальный вариант параметров будущей стропильной фермы.

Stroy-calc — Профессиональные строительные калькуляторы

Устройство стропильной системы односкатной крыши

Нужный уклон кровельной конструкции достигается разницей в высоте торцовых стен, и для этого существует два способа решения:

выполнить кладку одной из стен выше на расчетную величину;
на одной из одинаковых по высоте несущих стен установить подпорные стойки, наверх уложить прогон, на который при устройстве стропильной системы будет опираться верхняя часть стропил.

Рассматривая первый вариант, в котором кладка одной стены выполнена выше, последовательность работ будет складываться из следующих процессов:

На обе несущие стены укладывают балки мауэрлата и крепят их с помощью анкеров, которые забивают в стену или закладывают предварительно в кладку. В качестве материала для этого элемента выбирают брус из хвойных пород дерева сечением 100х100 мм либо 150х150 мм. Под стропила в уложенных балках вырубают специальные гнезда. Мауэрлату требуется надежная защита от влаги, поэтому обязательно выполняется гидроизоляция.
Монтируют стропила, соблюдая шаг 60 – 70 см. Данная величина шага позволяет накрывать односкатную крышу любым материалом. Для легких кровельных систем в качестве материала для стропил подойдут обрезные доски. Их укладывают, вынося за стены на расстояние 40 – 50 см. Такие свесы обеспечат защиту стен от осадков. Если же стропильные ноги имеют большую длину, то рекомендуется использовать прочный клееный брус, который не подвержен деформациям и способен выдерживать серьезные нагрузки.
Устанавливают подпорки. Этот элемент предусматривается в том случае, если значение длины стропильных ног превышает 4,5 метра.
При ширине строения больше, чем 4,5 метра потребуется монтаж дополнительных стоек. Их упирают на балки, которые в свою очередь нуждаются в усилении, для чего используют раскосы или подстропильные ноги.
Затем крепят на стропила обрешетку. Она обеспечит жесткость конструкции каркаса односкатной крыши. Толщина обрешетки и шаг между элементами предусматривается в зависимости от выбранного кровельного покрытия. Мягкая черепица и рулонная кровля требуют создания обрешетки из фанерных кровельных листов.

Как закрепить стропила на односкатной крыше при равных по высоте стенах? Установка стропил требует монтирования дополнительных вертикальных элементов. Как и в первом случае, не обойтись без мауэрлата, который помещается на верхний ряд кладки из кирпича или на специальный армопояс. Предварительно выполняется укладка гидроизоляционного слоя. На одной из стен монтируют в вертикальной плоскости стойки, поверху которых обустраивается прогон. Далее работы проводятся аналогично с первым вариантом: собирается каркас. Сначала ведется установка стропил односкатной крыши, затем монтируется обрешетка.

Если односкатная крыша строится над жилыми помещениями, то обязательным этапом является пароизоляция стропильной системы и утепление крыши. Часто владельцы применяют так называемую вентилируемую схему, когда между слоями теплоизоляции и влагозащиты существует воздушная прослойка, а по бокам кровли специальные отверстия. Такой подход позволяет свободно циркулировать воздуху, сводя до минимума возможность возникновения конденсата. Устройство вентиляции в значительной степени увеличивает эксплуатационный срок данного вида крыши.

Какие преимущества и недостатки у односкатных крыш

Идеальных конструкций не существует, поэтому каждый вид крыши имеет свои плюсы и недостатки. Достоинством и положительными характеристиками односкатных крыш считают:

простоту монтажа, что позволяет выполнить работы своими руками;
небольшой вес каркаса по сравнению с другими вариантами крыш, поскольку он состоит из минимального количества элементов;
экономия древесины, кровельного материала и доборных элементов, что серьезно сокращает финансовые затраты;
возможность использования практически любого кровельного материала.
низкая парусность;
при среднем уклоне ската до 30 градусов упрощается обслуживание и ремонт кровли.

К преимуществам относят также отсутствие в односкатной крыше ендов и примыканий, которые считаются местами особенно подверженными образованию протечек.

Когда говорят о недостатках односкатной крыши, то упоминают высокую восприимчивость к нагрузке от массы снега и необходимость выполнять дополнительную гидроизоляцию при небольшом уклоне ската, дабы предотвратить возможные протечки. Правильные расчеты уклона, учитывающие погодно-климатический фактор, и верно подобранные элементы стропильной системы (сечение бруса), способны свести к минимуму негативные факторы.

Минусом данного вида крыши считают невозможность устройства мансарды в подкровельном пространстве. Но это касается только строений с небольшим параметром ширины.

К недостаткам относят также неэстетичный вид односкатной крыши. Однако этот недостаток можно превратить в достоинство. Планируя выполнение односкатной крыши с малым углом наклона, реально сделать ее эксплуатируемой. Или выполнить скат, выдающимся за пределы фронтона, чтобы он служил навесом для оригинальной террасы, опираясь на конструкции столбиков.

Еще на заметку застройщику о тонкостях устройства односкатной крыши:

Крышу рекомендуют устанавливать таким образом, чтобы нижняя часть ската находилась с подветренной стороны.
Для устройства каркаса нужно использовать только сухой пиломатериал. Применение сырого материала приводит к ослабеванию креплений и расшатыванию конструкции по мере высыхания древесины.
Деревянные элементы стропильной фермы предварительно обрабатывают огнестойкими составами и антисептическими растворами, уберегая древесину от гниения, образования плесени и насекомых. Таким образом удается продлить эксплуатационный срок строения.
Конструкции односкатных крыш с незначительным уклоном целесообразно планировать при строительстве домов в южных и степных районах, где выпадает мало осадков, но наблюдаются высокие ветровые нагрузки.

Подводя итог, следует еще раз акцентировать внимание застройщиков, что предотвратить быстрый износ односкатной крыши, можно соблюдая правила ее расчета и строительства, выбирая только качественный деревянный материал для каркаса и принимая все меры по ее защите от неблагоприятного воздействия окружающей среды.

Источник: http://StroikaDialog.ru/articles/krovlya/stropilnaya-sistema-odnoskatnoi-kryshi
