В этой статье:

Самые страшные ошибки деревянного строительства

Рубленое бревно – самый непредсказуемый строительный материал. В процессе усадки сруба венцы могут перекрутиться так, что в стенах появятся сквозные щели, а их внешний вид будет безнадежно испорчен. Недостаточно прилежные строители могут исковеркать дом, на постройку которого пошёл брус, лафет или оцилиндрованное бревно. Эксперты Ремонт.Divandi рассказывают, на что надо обратить внимание, чтобы получить красивый, тёплый и долговечный деревянный коттедж (или баню).

Ошибки заказчика

Незначительная ошибка, допущенная строителями при возведении деревянного дома может резко ухудшить тепловые характеристики дома или укоротить срок его жизни. Но ошибки могут допускать и заказчики. Добросовестные строители всегда отговаривают частника от покупки срубов, простоявших на производственной площадке год и более. Как правило, у них нижние венцы уже начали гнить или поражены грибком. Для придания товарного вида сруб могут отбелить, но это также плохо скажется на долговечности древесины.

руководитель компании «Урал СРС» Похожая ситуация может быть, если лес привезли на стройплощадку, но не начали рубить сразу, а свалили на землю. Через какое-то время брёвна начинают синеть – это запускается процесс гниения. Синьку выводят химией на основе хлора, но в результате на такое бревно может не лечь масло, которое применяют при финишной отделке бревенчатого дома. Если строится большой дом, то лес надо завозить по мере необходимости, чтобы он не лежал, а как можно быстрее попадал на стены.

Ещё одна беда старых срубов – есть вероятность того, что рубщики, сделавшие коробку, уже работают в другом месте, и сборку сруба будут вести другие люди. Нанятая бригада легко перевалит вину за некачественную сборку на неизвестных рубщиков. Те, мол, сделали откровенный брак, и собрать его качественно невозможно. Сборку сруба следует доверять только тем, кто его изготовил. Иначе за качество спросить будет не с кого.

Кстати, от неправильного хранения портится не только рубленое бревно, но и другие материалы.

директор компании «Bankoff» Особенно вопрос защиты дерева от влаги актуален для нижних венцов бани. У нас был недавно случай – ремонтировали баню, у которой сгнили нижние брёвна. Оказалось, что строители утеплили полы в парилке и моечном отделении пенополистиролом. Пространство под полом оказалось закупоренным. Вода, которая попадала под пол из моечной, не высыхала. За полгода нижние венцы сгнили. Мы подняли сруб на домкраты, сменили венцы и переделали полы. Ремонт обошёлся в треть цены бани… Полы в моечном отделении и в парилке надо делать без утепления.

Ещё об одной ошибке, нередко совершаемой заказчиками, рассказывает директор фирмы «АМстрой» Алексей Маркин.

руководитель компании «АМстрой» Например, человек решает строить дом из лафета, оцилиндрованного бревна или профилированного бруса. Срубы из этих материалов, как правило, изготавливают на специальном оборудовании. Заказчик приходит на предприятие с проектом, который ему подготовил сторонний архитектор, и выясняется, что здесь не могут сделать узлы так, как в проекте. Оборудование рассчитано на другие размеры. В результате приходится либо отказываться от выбранного материала, либо полностью перепроектировать дом под технологии, имеющиеся на предприятии. Бывает, что переделка проекта стоит столько же, сколько сам проект.

Ещё один совет, уберегающий от ошибок, можно считать наивным, однако в некоторых случаях он придётся к месту. Строители категорически не советуют связываться с фирмами, обещающими построить бревенчатый или брусовый дом за месяц. Возведение постройки из древесины естественной влажности или даже сухой древесины всегда ведётся в два этапа – постройка сруба с кровлей, а после примерно годового перерыва на усадку сруба ставятся окна, перекрытия, полы. В усадке не нуждаются только дома из клееного бруса. Ранее портал Ремонт.Divandi рассказывал об особенностях деревянного строительства.

Фото №1 – Сруб с огромными щелями.

Ошибки строителей: типичные и грубые

Как замечает Алексей Маркин, самая распространённая ошибка при изготовлении сруба из рубленого бревна, – это маленькие площади прилегания бревна к бревну (малая ширина межвенцового паза). Тепловые характеристики такого дома будут низкими. Руководитель предприятия «Домострой-СК» Олег Валуев дополняет, что в некоторых случаях венцы могут вообще не прилегать друг к другу (фото 1). Огромные щели придётся регулярно конопатить, что потребует немалых дополнительных затрат. При этом внешний вид и тепловые характеристики дома радикально улучшить не удастся.

Фото №2 – Сруб не может правильно сесть из-за неправильно поставленных стоек.

Бывает, что строители возводят дом так, что он просто не может сесть.

руководитель предприятия «Домострой-СК» Это очень распространённая ошибка. Часто у дома есть открытая веранда под общей крышей. Получается, что часть стропильной системы опирается на сруб, а часть – на стойки веранды. Сруб садится – на 10-15 см. за год – а стойки не укорачиваются. В результате верхний венец повисает на стойке, ближний к ней край сруба сесть не может, здесь появляются щели. Если материал сырой, то может перекосить кровлю.

Как поясняет Олег Валуев, если планируется делать веранду под крышей, то между верхним торцом стойки и верхним венцом надо установить специальный домкрат на усадку (фото 3). Он позволит срубу садиться равномерно. Вместо домкрата можно положить несколько дощечек, которые надо будет периодически выбивать. Кстати, усадочные домкраты хорошо видны на первой иллюстрации (рис. 1) к нашей более ранней публикации.

Фото №3 – Домкрат на усадку (фото «Домострой-СК»).

Ещё одна ошибка, препятствующая усадке сруба – попытка скрепить соседние венцы гвоздями. На шляпку гвоздя бревно ложится неровно, и появляется межвенцовая щель. Из-за неплотного прилегания бревно в процессе высыхания может начать «крутиться».

руководитель компании «Урал СРС» Бывают совсем тяжёлые случаи. Однажды к нам обратился человек с просьбой поправить сруб из профилированного бруса. Мы пришли на объект, а там венцы скреплены даже не гвоздями, а саморезами. Если по гвоздю бревно ещё может как-то соскользнуть вниз в процессе усадки, то саморез его держит намертво. В срубе огромные щели, весь джут снаружи, в стыках синева пошла. Тут лечение – только полная разборка, обработка и монтаж по новой.

Проблема некачественной гидроизоляции нижнего венца сруба несколько потеряла свою актуальность. Как правило, бригада, производящая монтаж, выполняет эту операцию качественно. Тем не менее, заказчику следует обратить внимание на то, как выполнено сопряжение фундамента и деревянных стен. Если фундамент ленточный или ростверковый, то поверхность ленты должна быть выровненной, а между фундаментом и нижним венцом должно быть 2-3 слоя рубероида, либо аналогичный по эффективности слой гидроизоляции.

Впрочем, избыточная влага может попасть в древесину не только через фундамент. Если в доме настелить полы и навесить потолки до того, как сруб сел и высох, это затруднит циркуляцию воздуха и приведет к «запариванию» дома – на внутренних стенках может появиться плесень или грибок.

Руководитель предприятия «Домострой-СК» Олег Валуев замечает, что в помывочной также не надо делать плинтуса на полу. Под ними собирается влага и также начинается процесс гниения.

Фото №4 – Плесень на непроветриваемых деревянных конструкциях.

Непредсказуемая древесина

Предсказать, куда пойдёт влага и где начнёт накапливаться, не всегда могут даже опытные строители.

руководитель компании «Урал СРС» Совсем недавний случай. Шлифовали внутри сруб из рубленого бревна. Стояли очень жаркие дни. Зной давит – влага внутрь дома идёт. Внутренняя поверхность стен оказалась более мокрой, чем рассчитывали. Опил, образовавшийся при шлифовке, налип на стены и под ним синева пошла. Хорошо вовремя заметили, зачистили. Чтобы влага внутри сруба нигде не образовывалась, сруб должен хорошо проветриваться.

Шкантить иль не шкантить…

Многие екатеринбургские строители считают ошибкой отказ от использования нагелей (шкантов) при сборке срубов. Это деревянные стержни, устанавливаемые в вертикальные отверстия и объёдиняющие два соседних по высоте бревна. В целом схема такова: шканты пронзают первое и второе бревно. Когда сверху кладётся третье, то в нём и во втором бревне сверлятся отверстия (со смещением относительно уже существующих) для шкантов «второй порции» и так по всей высоте сруба.

руководитель компании «Урал СРС» ошибка при монтаже срубов – не шкантят. А без нагелей бревно при высыхании может начать крутиться. Впрочем, надо учитывать разные факторы. Например, если профилированный брус естественной влажности класть зимой, то процесс высыхания будет небыстрым. Такой сруб и без шкантов может сесть нормально. А если строить летом, то шканты обязательны. Иначе сруб поведёт, может чашку вырвать.

С подобной позицией согласны не все строители. Некоторые считают, что рубку надо делать так, чтобы стены стояли крепко и без шкантов. Однако в последнее время сторонников использования нагелей стало гораздо больше. Ведь дополнительное скрепление брёвен позволяет сделать усадку сруба более предсказуемой, а в некоторых случаях, исправить недостатки пиломатериалов. Особенно важно наличие нагелей в стенах с проёмами под окна и двери.

Фото №5 – Установка шкантов при сборке сруба из профилированного бруса.

Директор «АМстрой» Алексей Маркин подчёркивает, что при работе с брусом, оцилиндрованным бревном или лафетом неправильная установка шкантов может привести к зависанию венцов. Об этом же напоминают и другие специалисты.

руководитель предприятия «Домострой-СК» Обычно используются нагели диаметром 22 мм. Отверстия под них должны быть чуть большего диаметра. Мы, например, используем бур на 25 мм. Иначе в процессе усушки бревно может зажать шкант и это помешает усадке венцов, так как бревно не сможет двигаться вниз и зависнет на шканте. Также напомню, что для сверления отверстий под шканты надо использовать очень острый бур. Чтобы он прорезал джут, уложенный между венцов, а не продёргивал его. Иначе возможно возникновение мостиков холода в этом месте.

Фото №6 – Укладка джута в межвенцовых пазах (фото «Домострой-СК»).

Секреты и рекомендации

В межвенцовые пазы закладывается утеплитель/уплотнитель – мох, пакля, льняной или джутовый войлок (чаще говорят просто «джут»). Последний вариант сегодня наиболее популярен. Олег Валуев обращает внимание на то, что в чашке ширина сопряжения брёвен почти в два раза больше ширины межвенцового паза. Следовательно, в этом месте строители должны не забыть увеличить ширину ленты утеплителя (фото 6).

Существуют и другие моменты, о которых следует помнить частному застройщику.

директор компании «Bankoff» Та сторона бревна, которая у дерева была обращена к северу, имеет более плотную древесину. Это видно на срезе – годовые кольца на северной стороне более тонкие. Северной стороной надо класть брёвна наружу. Тогда трещин будет меньше. Впрочем, на годовые кольца бригады, как правило, внимания не обращают. Кладут, как им удобнее. Правда и заказчики тоже не берут этот момент во внимание. Когда мы предлагаем за доплату – 50 руб. погонный метр – класть брёвна с учётом колец, клиенты, как правило, отказываются.

Специалист компании «ВИРА Групп» Ярослав Куликов напоминает, что деревянный дом предъявляет особые требования также к обустройству кровли. Обычно сруб имеет не только наружные, но и внутренние стены. Они садятся быстрее наружных. Это может привести к деформации стропильной системы, которая опирается и на внутренние и на наружные стены. Чтобы этого не произошло, в узлы крепления стропил закладываются небольшие люфты, а стропила делаются скользящими.

специалист компании «ВИРА Групп» Ещё я бы не рекомендовал использовать для строительства подсочную древесину. Это стволы деревьев, с которых собирали смолу. На них видна характерная ёлочка из надрезов. В такой древесине нет смолы. Она рыхлая. Дом из неё долго не простоит. Кстати, чтобы дом был долговечный, мы при изготовлении сруба применяем такой приём – на нижней поверхности бревна вдоль лунного паза пропиливается компенсационный прорез глубиной 3-5 см. Тогда при высыхании древесины трещины пойдут внутрь. Снаружи крупные трещины появиться не должны.

Если дом строится из рубленного бревна, то наличие подсочной древесины в приготовленных материалах вычислить можно по характерной ёлочке из надрезов («вершина» ёлочки направлена к комлевой части бревна). Если же используется брус или оцилиндрованное бревно, то отсутствие «подсочки» придётся брать на веру. Впрочем, некоторую гарантию даёт то, что в последние годы (порядка 15-20 лет) в Уральском регионе подсочка сосны практически не ведётся.

Андрей Губанов

Ссылки по теме:

by HyperComments

Диванди: размещение и реклама в разделе «Мебель и товары для дома», размещение в разделе «Ремонт и стройка», пользовательское соглашение, политика в отношении обработки персональных данных, контактная информация.

Вы выбрали 0 подрядчиков: удалить всех

Источник: https://remont.divandi.ru/statyi/68

Как установить стропила на сруб – особенности технологии

Деревянный сруб из бревна или бруса – традиционная для территории России постройка, которая может использоваться в качестве жилого дома или бани. Процесс сборки такого жилища происходит согласно выверенным веками технологиям, поэтому оно получается теплым, уютным и комфортным для жизни. Особого внимания заслуживает такая технологическая операция как налаживание стропильного каркаса, от прочности которого зависят защитные качества кровли. В этой статье мы расскажем, как правильно крепить стропила к срубу, чтобы они выдержали вес даже самого тяжелого кровельного материала, но не деформировались при усадке древесины.

Функции и виды

Стропильной системой называют каркас крыши, совокупность опорных элементов, которые во взаимосвязи придают ей форму, уклон и значительную несущую способность. «Костяк» кровли изготавливают из сухой, прочной древесины, обработанной антисептическими препаратами, или металлического профиля. Он служит основой для крепления кровельного покрытия, а также равномерно распределяет нагрузку между несущими стенами. Чтобы перекрыть сруб, используют стропила следующих видов:

Висячие. Висячие стропила имеют всего одну точку опоры – на мауэрлат, свободным концом ноги они упираются друг друга, образуя трехшарнирную треугольную арку. Такая конструкция применяется, если сруб внутри не предусматривает несущих стен, на которые можно установить стойки. Висячая стропильная система испытывает нагрузку на распирание, поэтому она включает в себя разного рода затяжки, компенсирующие это напряжение. Стропила такого типа отличаются массивностью и сложностью монтажа.
Наслонные. Наслонные стропила обладают двумя точками опоры – мауэрлат и коньковый прогон, который поддерживают вертикальные стойки. Такая конструкция может использоваться, только если внутри сруб имеет как минимум 1 несущую стену или ряд колонн, на которые можно разгрузить конек. Наслонная стропильная система испытывает нагрузку только на прогиб, потому монтировать ее проще.

Обратите внимание! Сруб изготавливается из натурального строительного материала – древесины, обладающей уникальными свойствами. После сборки конструкции начинает выравниваться влажность дерева, поэтому она дает усадку в течении первых 3-5 лет эксплуатации. Самые значительные изменения размеров происходят в первый год службы, поэтому крепление стропил рекомендуется выполнять только по прошествии этого времени.

Способы крепления

Крепление стропил к деревянному срубу – технологически сложный процесс, от правильности выполнения которого зависит прочность, целостность и долговечности кровли. В работе нужно учитывать, что дерево в процессе высыхания оседает, поэтому геометрия строения изменяется. Кроме того, этот материал подвергается термическому расширению, поэтому слишком жесткое крепление стропил на сруб вызывает деформации. Существует два типа креплений стропильных ног:

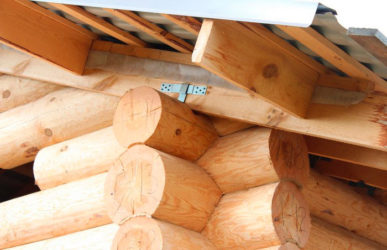

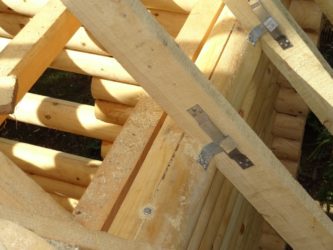

Подвижные. Подвижными креплениями стропил называют специальные «ползуны», изготовленные из металла. Благодаря им, стропильные ноги не испытывают нагрузку на прогиб, а также реагируют на малейшие температурные колебания, подстраиваясь геометрию сруба. Ползуны позволяют крепить стропильную систему до окончания усадки дома без риска деформации.
Конструкция подвижного крепления
Стационарные. Неподвижные крепления не обеспечивают небольшой запас подвижности при фиксации стропильных ног, однако, они гарантируют жесткость и прочность конструкции. В качестве крепежных элементов применяют гвозди, саморезы, деревянные нагеля, металлически скобы и накладки.

Важно! Деревянный сруб обладает уникальной способностью «дышать», он сам регулирует влажность в помещении, поэтому не имеет жестко фиксированных размеров. Подвижные крепления, откликающиеся на усадку стен и термическое расширение материала – оптимальный вариант фиксации стропил к срубу.

Способы сборки

После полной усадки деревянного сруба мастера приступают к налаживанию стропильного каркаса и возведению кровли. Этот процесс кропотливый и сложный, особенно если выполнять ту задачу в одиночку. Существует 2 способа установить каркас на мауэрлат:

Установка готовых стропильных ферм. Эта технология заключается в сборке стропильных ферм «на земле» и дальнейшем подъеме их на место установки в готовом виде. Поднять массивные и тяжелые конструкции требуется специальная техника (автовышка, кран или трактор). Таким способом устанавливают наслонные стропила, которые весят меньше.
Сборка ферм «на высоте». Если конструкция стропильной системы отличается большим весом и размером, а в распоряжении строителей нет специальной техники, то фермы собирают прямо на месте. Недостатком этой технологии считают сложность и неудобство производства работ.

Учтите, что опытные мастера редко пользуются технологией установкой готовых стропильных ферм, так как она не позволяет выполнять точную подгонку элементов, хотя значительно экономит время.

Способы крепления стропильных ног

Последовательность работ

Главные факторы качества стропильного каркаса – точность расчетов высоты конька и длины стропил и детальное следование технологии производства работ по возведению кровли. Чтобы крыша хорошо защищала сруб от проникновения атмосферных осадков, необходимо выполнять крепление стропильных ног следующим образом:

Сначала нужно взять ровные доски из древесины хвойных пород без трещин или сучков. Для увеличения срока службы стропильных ног они обрабатываются антисептическим средством и антипиреном. Чтобы снизить расход пропитки, лучше острогать древесину.
Затем изготавливают шаблон стропильной ноги, который служит образцом для производства остальных стропил.
Сначала устанавливают первую и последнюю стропильную пару, а затем натягивают между ними шнурку, чтобы выровнять остальные стропила.
Крепят остальные стропильные пары, подрезают концы ног, чтобы они были ровными, а затем устанавливают обрешетку.

Опытные мастера рекомендуют контролировать правильность крепления стропильных ног с помощью строительного уровня, чтобы крыша была ровной, без перекосов.

Технология установки стропильных ног на сруб

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/kak-krepit-k-srubu.html

Монтаж стропильной системы двухскатной крыши на срубе

В последние годы растет популярность домов из сруба и это не случайно. Подобные строения, будь это дом или баня, поражают своей неповторимой атмосферой, которая приближает людей к их истокам. Отличается натуральная древесина экологической безопасностью, и это не единственный ее плюс. Микроклимат в таких домах всегда здоровый и приятный, но надо помнить об особенностях бревен. Конструкции из них отличаются нестабильностью размеров.

Колебания влажности могут приводить к определенным подвижкам линейного типа, которые будут наблюдаться даже после завершения строительства. Надо сказать, что наибольшая активность движения элементов деревянного строения наблюдается в первые несколько лет. Затем она в значительной мере снижается, но усадка не пропадает полностью. После строительства лес способен просесть на 20%, и при проектировании самого дома, а также отдельных его элементов это необходимо всегда учитывать. В основном меняется размер поперек бревен, а вот сама длина ствола усыхает незначительно.

Способы устройства крыш над срубом

Соорудить крышу над построенным срубом не так просто, как может показаться на первый взгляд. Такая работа требует огромного мастерства, знания материалов и навыков плотника. Прежде, чем приступить к работе, необходимо будет попрактиковаться. В данной статье мы рассмотрим способы устройства крыш над срубом и расскажем о важных этапах монтажа. Будем надеяться, что информация окажется полезной для мастеров и тех, кто впервые берется за подобную работу.

Безупречного монтажа можно достичь только при учете усадки сложенных из бревен стен. Понадобиться могут знания старинных технологий обустройства кровли и современных способов монтажа. Надо понимать, что учета особенностей материала недостаточно для того, чтобы грамотно возвести кровлю.

Существуют узлы, которым важно уделять повышенное внимание, чтобы кровля не деформировалась со временем. Необходимо выбрать наиболее рациональный способ строительства. Для этого следует принимать во внимание силы, действующие на каждое бревно, и выбирать правильно способы гашения действия этих сил.

Сотрудники нашей компании разработают схему двускатной крыши с учетом всех особенностей данного материала и проекта.

Разновидности крыш углом для срубов

Ни для кого не секрет, что дома из сруба прекрасно сочетаются с такой крышей, у которой есть два ската. Зная, какие применяются обычно технологии, вполне реально качественно осуществить монтаж стропильной системы двухскатной крыши на срубе. Обычно выбирают угол наклона крыши, составляющий от 45 градусов и даже до 65. На нижеприведенных рисунках наглядно продемонстрированы разновидности крыш углом для срубов. Кровля может быть:

с утеплением;
без использования утеплителя;
чердачной;
бесчердачной.

Примечательно, что строительство из бревен сохраняет в себе старинные традиции, но включает и новые технологии, которые позволяют свободно двигаться древесине без риска разрушения строения. Дело в том, что монтаж стропильной системы двухскатной крыши на срубе подразумевает два способа:

Установка происходит на самцах, а именно на фронтонах рубленых бревенчатых. Несущие части упираются на фронтоны. Потом укладывается сама обрешетка.
Крыши, в основе которых именно стропильная система. Возводятся они по всем правилам и предписаниям, продиктованным существующими технологиями. Эти крыши бывают висячего типа, либо наклонного. Сами фронтоны могут зашиваться доской, при этом в значительной мере сокращается бюджет строительства.

В некоторых случаях совмещается стропило и самцовая система. Посреди крыши самцового типа в данном случае устанавливается ферма, имеющая висячий вид. Нередко балка самого сруба потолочного типа — перевод — может выступать в роли основы для монтажа стропилин наклонного типа, а в некоторых случаях она выполняет роль затяжки, которая объединяет элементы в треугольник, именуемый висячим. Принцип устройства понять можно только ознакомившись с классическими вариантами установки. Рассмотрим некоторые важные моменты, которые нельзя упускать из виду.

1. Главные особенности изготовления крыши на самцах

Когда речь идет о самцовой схеме, то здесь можно воспользоваться огромными преимуществами, предоставляемыми рублеными коробками. Они могут собираться, а также разбираться без труда подобно конструктору. Для этого надо снять с мест венцы и установить на площадку, которая идеально подойдет для этих целей. Площадка должна быть ровной.

Когда работа происходит на твердой земле, это намного удобней. Прокладки, выполненные из осиновых чурок, монтируются под сам венец. Они будут воспроизводить предыдущие ряды самих бревен. В итоге получается верхушка дома из бревен, которая сходится клином. Строится она, как обычно, но становится значительно тоньше ширина торцовых стенок. Края фронтонов будут напоминать ступеньки. На сами стены имеющегося короба укладываются не длинные бревна, а слеги. Их следует врубать не во все ряды, а только через 2-3 ряда. Уже на слеги будет монтироваться далее обрешетка, затем используется материал кровельного типа.

Слега конькового типа будет объединять вершины имеющихся самцов. Бревно, которое завершает фронтон, всегда отесывается именно на 2 канта. При этом выступы, напоминающие ступени, которые получились у самца, надо отпилить, либо отесать в форме треугольника. Оставшиеся вверху открытые участки заполняются коротышами. Мало кто знает, но старые мастера, осуществляя крепление, никогда не применяли крепежные элементы при установке представленной крыши. Это во многом продлевало срок службы древесины, так как внутри нее не было металлических стержней, склонных ржаветь. Такие сооружения могли служить несколько сотен лет.

2. Как комбинируются слег и стропила

В некоторых случаях невозможно соорудить самцовую крышу. Это может иметь место, когда со слег или самцов слишком усердно стесали излишки, и при этом пострадали врубленные соединения. В такой ситуации обычный вариант сверху должен быть дополнен стропилинами, при этом отпадает необходимость стесывать горбы.

Выравнивание должно происходить по самым краям сверху имеющихся ног стропил. Сами стропилины следует создавать строго по установленному шаблону, в нем всегда отмечаются врубки, а также длины ног. Не слишком важна высокая точность рубки будущих соединений. Лучше, чтобы чаши были на 5 см больше арбиса самой слеги, так как сруб долгое время будет значительно оседать и терять былую высоту. За оседающей коробкой просядет низ имеющихся у крыши стропилин, угол соединения уменьшится.

Именно широкая врубка может гарантировать при смещении полную безопасность. Важно, чтобы между вершинами ног стропил, опирающихся на балку конькового типа, остался небольшой по размеру зазор. Когда стропилины начнут постепенно разъезжаться снизу, вверху они будут постепенно приближаться. После того момента, когда происходит усадка, верха должны быть соединены накладкой, либо особой затяжкой. Иногда их соединяют при помощи шарнирного узла и не ждут, когда произойдет усадка.

Чтобы крыша оказалась надежной и не была снесена с дома, надо привязывать стропилины через одну, происходит это во 2-й венец сверху, в который забиваются шпильки, при этом для соединения используют скрутки из проволоки. Постепенно скрутки ослабеют при усадке, тогда их требуется подтянуть.

3. Наслонные стропила

Крепление напоминает предыдущее, но в этом варианте не требуются слеги. Ноги стропил называют наслонными по той причине, что они своим верхом, а также низом упираются на опоры, являющиеся совершенно самостоятельными. При этом пятки снизу упираются на венец, а он служит мауэрлатом. Если рассматривать упирание верха, то надо сказать, что в такой ситуации вариантов несколько.

Между самцами может быть проложена князевая, либо коньковая слега. Важно, что верха имеющихся стропилин, которые укладывают на слегу, не скрепляются, либо они соединяются с использованием шарнира.
Стенка, являющаяся капитальной. Непременно должен оставаться некоторый зазор сверху самих стропилин.
По матрицам устанавливается коньковая конструкция, монтируемая под балку. Не нужны будут самцы. Для надежного обеспечения компенсации при усадке, необходимо опорные столбы устанавливать на устройства, дающие возможность осуществлять регуляцию. Речь идет о винтовых конструкциях.

4. Схема висячего типа

Ноги стропилин названы были именно висячими, так как они будто нависают над самой коробкой. Опираются они на стены. В качестве опоры верхней служить будет часть стропила. А пятки снизу соединяют методом затяжки. В итоге стропилины начинают напоминать треугольник с равными сторонами. Его нередко называют фермой, либо именуют аркой. Именно затяжка на себя готова принять распор, который передается стенам.

Распор компенсируется, и это огромный плюс. В качестве затяжки вполне может выступать балка, которая называется потолочной. Нельзя не отметить еще одно преимущество висячего варианта или наслонного. Собирается крыша внизу, подниматься наверх не обязательно. В безопасных условиях можно подогнать и сплотить все треугольники стропил. Но подобная система не подойдет для зданий с большими пролетами. Если пролеты имеют более 5 м, то затяжки для них прогнутся от своего же веса.

Стропильная система двухскатной крыши на срубе

Надо понимать, что стропильная система двухскатной крыши на срубе обустраивается, принимая во внимание все важные моменты, иначе она может разрушиться. Представленные схемы и примеры помогут Вам подобрать наилучший вариант для строительства. На каком бы варианте Вы ни остановили выбор, лучше обратиться к профессионалам своего дела.

Компания «ИнтерСити» готова предложить Вам лучшие проекты домов из сруба и на высоком уровне профессионализма осуществить монтаж двускатной крыши на подобной конструкции. Любую из основных версий лучшие специалисты компании приспособят к индивидуальным условиям. Сотрудничая с нами, Вам не придется приезжать на объект для того, чтобы контролировать работу. «ИнтерСити» — это команда профессионалов, которой под силу реализовать любой выбранный Вами проект.

Источник: https://enter-city.ru/articles/stropilnaya_sistema_kryshi_na_srube/

Стропила на сруб из бревна — Кровля и крыша

Если для своего деревянного дома вы выбрали двухскатную крышу, то в качестве основного материала для ее изготовления вам потребуется бревно, брус. Весь процесс возведения данной конструкции можно разделить на несколько этапов и видов. В данной статье расскажем, какие бывают виды стропильных систем для сруба, а также какие существуют схемы крыш.

Безгвоздевая (самцовая) крыша

Безгвоздевая крыша – это конструкция, в которой на горизонтально установленные бревна укладывают тес. Концы бревен нужно врубить в поперечные бревна, которые образовывают фронтон.

В данном случае несущая конструкция – это торцевые стены, «самцы», место сужения стены сруба. Бревна, которые называются слегами, крепятся в ней методом засечки, на них настилают кров.

Бревна из продольных стен прячутся внутри дома, для работы их нужно около трех. Для верхней части, как правило, используют большое коньковое бревно.

Чтобы сделать конструкцию крыши более прочной, нужно установить стропильную ногу. Она собой представляет треугольную конструкцию, и устанавливают ее в средней части кровли.

Существует более экономное обустройство крыши: торцевые стены зашивают тесаными досками, а для перекрытия крыши применяют стропила. Самцы в такой ситуации не делают, по ним устанавливают обрешетку из тонких бревен.

Виды стропильных систем

Для строительства скатной крыши можно использовать висячие стропила и наслонные.

Данная конструкция наиболее простая в сборке и для ее изготовления потребуются небольшие затраты материала. В связи с тем, что наслонные стропила держатся за счет упора на наружную часть стен, они оказывают давление на стены здания. Давление на крышу вызывает распирающий эффект на стены, и от этого они расходятся.

Наслонные стропильные системы используют в случае, когда пролеты крыш не превышают 6 метров. Если размер пролета больше 6 м, устанавливают еще одну опору. Если в здании присутствует центральная несущая стена, это будет дополнительным преимуществом.

Висячие стропильные системы

Если пролеты крыш больше семи метров и дополнительные опоры не предусмотрены, используют висячие стропила. Данная конструкция не оказывает нагрузку на стены, эффект распирания не заметен. Затяжка, которую устанавливают в средней части стропильных ног, усиливает стропило.

Конструкция крыши на самцах

несущая система в таком типе крыши – торцовые стенки. Во фронтонах делают неглубокие выемки, и в них устанавливают бревна (слеги). Поэтому самцовая крыша в некотором роде – это продолжение стены, у которой бревна по направлению к верху становятся все более короткими.

Конструкцию такой крыши можно собрать на земле. Начинать процесс нужно с основы, снятой со стен на временные подкладки. Рубят сруб не на полную высоту, а по частям, делая перекладку венцов. Преимущество данной методики в том, что подгонять конструкцию можно на земле.

Из бревен самцов, которые скрепляют между собой нагелями, формируют торцевую стену. Это дает возможность сберечь устойчивость фронтона. А используя шканты, можно добиться дополнительной теплоизоляции. Так как распора по горизонтали такая конструкция не имеет, она не совсем надежна.

Для того, чтобы усилить прочность, можно соединить жерди с бревнами самцов:

методом рубки «в лапу» в месте, где бревна за углом не обозначаются;
«в лапу с присеком»;
методом рубки «в коренной шип».

Если работа будет выполнена неправильно и некачественно, дом будет продуваем. Поэтому, если соответствующего опыта, знаний у вас не имеется, доверьтесь специалисту.

Под каким углом должны быть скаты кровли?

Решить данный вопрос можно с помощью отвеса, прибитого к доске и шнура, который прикрепляют посередине доски.

Доску поднимаем так, чтобы отвес указывал на центр фронтона. Если вы планируете строить крышу с разным уклоном скатов, то доску нужно передвинуть к углу, а концы шнура растянуть по направлению к углам.

Доску нужно прикрепить к стене, шнуры зафиксировать по углам. После этого можно уже визуализировать углы скатов. Со второй частью фронтона необходимо провести аналогичную процедуру. Воспользуйтесь водяным уровнем и ориентируйтесь на горизонт, установленный на досках.

После того, как граница скатов будет обозначена, продолжайте устанавливать бревна фронтона.

Врубка конькового бревна может осуществляться двумя способами: в первом фронтон накрываем бревном, а во втором коньковый слег накрываем бревном самца.

Если вы выбрали первый вариант, то просветы, которые образуются на вершине фронтона, можно закрыть короткими бревнами самцов.

Для второго варианта специалисты советуют использовать обрешетку из толстых и массивных бревен. Таким образом, вы сможете выровнять и немного поднять крышу. Наиболее актуально применение обрешетки для крыши из теса.

При возведении крыши не забывайте, что ее выступ за пределы фронтонов не должен превышать 50 см. В ситуации, когда вынос больше этого расстояния, можно усилить конструкцию с помощью бревна с большим сечением.

Также для укрепления можно врубить 2 или 3 коньковые слеги и создать в такой способ выступ в форме ступени. Наличие нижних слег в таком случае не обязательно, заменить их можно короткими бревнами.

Обрешетка должна ложиться ровно. Так как врубленные бревна тесать нельзя, при врубке не забывайте измерять их окончание с помощью уровня. Для того, чтобы проверить пологость укладки слег, можно провести ровной доской по крыше. Если обнаружите впадины, неровности, возместите их отпилками; ликвидируйте горбатости.

Конструкция крыши с висячими стропилами

Крыша с висячими стропилами представляет собой треугольный каркас, балки которого проходят через все сооружение.

Напор, который действует на систему, распределяется по всей площади каркаса: вертикальное давление на стропила оказывает распирающее действие, а ноги, которые врублены в балки, переносят давление на балку, это уменьшает напряжение всей конструкции.

В конструкции крыши с висячими стропилами имеется недостаток – изгиб балок. Так как в такой ситуации точки опоры для низа ноги нет, специалисты предлагают использовать стропильную систему с «бабкой». В данной системе можно использовать материал с меньшим сечением.

Способы соединения деревянных деталей

Для соединения и состыковки строительного материала используют разные техники. В зависимости от типа конструкции применяют болты, нагели, шканты, гвозди, клей, скобы.

От размеров плоскости в месте состыковки элементов зависит не только надежность узлов, но и стабильность всей конструкции.

При увеличении площади контакта деталей, увеличивается сила трения. Чтобы усложнить узловое соединение, вместо прямых запилов на брусьях сделайте замки типа «ласточкин хвост» или «лапа». В таких спилах возникает сила, которая препятствует разъединению древесных элементов.

Соединение крупных узлов можно осуществить самостоятельно, с помощью топора, пилы. А соединение мелких, сложных состыковок лучше доверить столярам-профессионалам.

Установка стропил на сруб
Стропильная система крыши сруба: безгвоздевая (самцовая) крыша, наслонные стропила, висячие стропильные системы.

Источник: sibles-stroi.com

[content-egg module=GdeSlon template=compare]

Сооружение крыши над рубленой постройкой – непростая работа, требующая от мастера навыков искусного плотника и познаний в материаловедении. Исполнителю понадобится предварительно попрактиковаться в выполнении соединений. Он обязан учитывать традиционную усадку сложенных из древесины стен. Для того чтобы двухскатная крыша на сруб была построена безупречно, нужны сведения о способах ее устройства, включая старинные кровельные технологии. Предложенная нами информация будет полезна и самостоятельным мастерам, и заказчикам услуг строительных бригад для осмысленного контроля.

«Каверзы» деревянного домостроения

Популярность рубленых бань, дач, жилых домов обоснована изумительной атмосферой, возвращающей к народным истокам. Строения из натуральной древесины отличаются превосходной теплотехникой и привлекательной ценой. Веским преимуществом признают способность самопроизвольно пропускать излишки испарений. Нельзя не отдать должное солидным экологическим плюсам.

Однако у востребованного натурального стройматериала имеется внушительный список недостатков. Кроме возгораемости и чувствительности к переувлажнению плотников-строителей и будущих владельцев обязаны беспокоить:

Нестабильность размеров деревянных конструкций. Линейные подвижки, происходящие из-за колебаний влажности с температурой, будут сопровождать сооружение до завершения эксплуатации. В первые годы элементы деревянной системы двигаются активней, со временем «резвость» снижается, но не исчезает.
Обязательная усадка, с учетом которой срубы не принято обустраивать в течении минимум года, лучше двух-трех лет после сборки венцов. Лес после укладки проседает в среднем на 10-20%, что необходимо учитывать при проектировании дома. Менее всего просядут стены из клееного бруса, но и его использование полностью не избавит от изменения высоты коробки.
Разница в векторном направлении усадки. Интенсивное изменение размеров происходит поперек бревна, т.е. перпендикулярно волокнам. Вдоль волокон размер строительного леса изменяется незначительно: усушку по длине ствола даже в расчет не следует принимать.

Без учета перечисленных обстоятельств деревянная крыша обязательно «съедет». Между стопой дома и кровельной системой появятся зазоры, пропускающие дождевые капли и талую воду. Следом начнется загнивание древесины, в результате полное разрушение не только верхней ограждающей конструкции, но и дома в целом.

Учета специфики материала недостаточно для грамотного возведения крыши из древесины. Необходимо ознакомиться со всеми возможными способами строительства, чтобы выбрать рациональный по стоимости и приложению усилий вариант. Нужно понимать, какие силы будут действовать на сложенные из бревна либо бруса стены, каким методом можно погасить их действие.

Крыша сруба

Крыша сруба как и крыша любого деревянного дома должна быть простой. Двускатная крыша сруба с чердаком надежна и удобна в эксплуатации. Утепление чердака легко устроить, и особых затрат и дорогих материалов это не потребует, а эффект отличный. Зимой чердачная крыша сруба помогает дому сохранить тепло, а летом – прохладу.

Основные элементы крыши сруба

Основные элементы крыши:

Стропильная система, состоящая из стропильных ферм. Фермы в свою очередь состоят из стропил (другое название – стропильная нога) и стоек. Соединяют стропильные ноги с помощью отрезков досок, называемых ригелями. Ригеля и стойки дают жесткость стропильной ферме и распределяют нагрузки от веса крыши, снега и ветра. Для устройства свеса стропильные ноги удлиняют отрезками досок, которые называют кобылками.
Перекрытие сруба устраивается из бруса или бревен, называемых – матица. Снизу матицы подшиваются, образуя потолок, сверху настилается пол чердака. Для утепления в зазоры матиц укладывают утепляющий слой.

Чтобы дождь и снег не попадали на стены сруба, организуют свес крыши. Горизонтальная проекция свеса составляет 750-800 мм.

Торцы чердака оформляют подшивкой досками, образуя фронтоны. Под фронтонами располагают козырьки для отведения атмосферной воды от стен дома. Жилой чердак может быть устроен с мансардой. Утепленная мансарда очень привлекательный вариант, она увеличивает жилую площадь дома и придает дому шарма, но надо помнить, что ее ремонт довольно сложен. Чтобы утеплить мансарду, требуется заложить утеплитель между стропилами крыши, по всем скатам. В процессе эксплуатации устранить возможные протечки не всегда просто, а утеплитель высыхает очень долго, а влажный утеплитель свою задачу не выполняет. Появление инея зимой на потолках утепленных мансард не такое уж редкое явление. Об этих сложностях стоит помнить, выбирая утеплитель и тип утепления мансарды.
Кровля может быть практически из любого материала, которых современный строительный рынок предлагает в изобилии. Шифер, ондулин, керамочерепица, металлочерепица, черепица цементно-песчаная и битумная – все они имеют массу достоинств, и неизбежные недостатки. Мягкая кровля, которой не страшны ветер и ремонт, имеет дополнительные уникальные достоинства и серьезный минус – высокую стоимость.

Прочность материалов сруба – бревен и бруса – позволяет применять любой тип кровельного покрытия.

Монтаж строительной системы для крыши сруба

Особенности монтажа стропильной системы сруба

Опорами для стропил служат матицы. Их выступы за стены сруба выравнивают «по шнуру», а для приведения верхних поверхностей матиц к горизонтали их плоскости или стесывают, или поднимают, прибивая досточку нужной толщины. Толщина выравнивающих досок и глубина стесывания определяется также при помощи натянутого шнура.
Для сборки первой стропильной фермы нужна особая точность, потому что после подгонки эта ферма будет использоваться как шаблон для всех последующих ферм. Сборку ферм делают на гвоздях длиной 100 мм (сотки).
Важно обеспечить плотность установки стропильных ног в углубления на концах матиц, для этого делают шаблон шипа на конце стропильной ноги и по нему обрезают все концы стопил. Инструменты для устройства углублений матиц – молоток и стамеска. Углубления выбирают по шаблону шипа стропильной ноги, на равных расстояниях от концов в каждой матице.

После разметки углублений первую, шаблонную ферму разбирают и по ее деталям готовят нужное количество элементов для всех ферм, также заготавливают кобылки в нужном количестве – по две на ферму. Кобылки заготавливают длиной в один метр из досок 50*100 мм.
Вся сборка ферм делается внизу, также гвоздями- сотками. Особое внимание уделяют контролю расстояний по шипам стропил. Они должны соответствовать расстояниям между нижними точками углублений матиц.

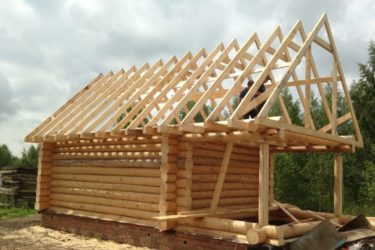

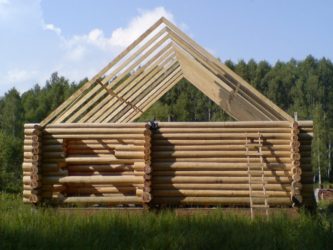

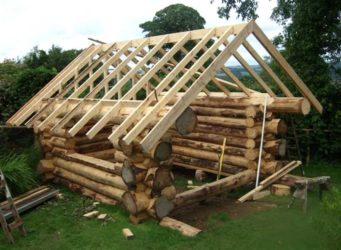

Для монтажа стропильных ферм требуется двое рабочих, поскольку установка делается с корректировкой вертикальности по отвесу. Временная жесткость достигается фиксацией досками – распорками.
Крепление стропильных ног к матицам делают гвоздями 200 мм, с засверливанием 6-8 мм, чтобы не допустить раскалывания древесины концов стропильных ног.
Когда все фермы установлены, монтируют стойки. Стойки крепятся к стропильным ногам вверху с помощью двусторонних накладок. Вертикальность стоек выверяется отвесом, затем стойка вставляется шипом в углубление матицы и подгоняется по высоте обрезкой по месту.
Для устройства свеса устанавливают кобылки с выпуском за стропильные ноги около 300 мм, при этом проекция свеса крыши на поверхность земли будет около 800 мм, но не менее 750 мм для организации надежной защиты стен дома от дождя и снега. Конечно, выпуск кобылок может быть и другой длины, это зависит от особенности конструкции примененной стропильной системы. Но в любом случае свес нерационально делать меньше, чем 450 мм дома из кирпича и меньше 600 мм для деревянного.

Для установки кобылок делают выемки на концах матиц, рядом со стропильными ногами, используя стамески и молоток (киянку). Гвозди для прибивки кобылок применяются также – сотки, а установка кобылок по длине выставляется «по натянутому шнуру».

Устройство подкровельной конструкции крыши сруба

Традиционно данная конструкция состоит из чернового настила, гидроизоляции и обрешетки с контробрешеткой и должна обеспечивать надежность крепления кровли, равномерное распределение всей нагрузки от кровли на систему стропил, и еще вентиляцию чердачного помещения.

Для устройства чернового настила используют обрезную доску, фанеру, ДСП И ДВП, как эконом-вариант возможна необрезная доска с подтеской при укладке. Чтобы настил создавал дополнительную жесткость, в местах соединений досок настила забивают по два – три гвоздя в уровне стропильных ног. Настил служит основанием для гидроизоляции и контробрешетки, образует свесы фронтонов, а для крыш с малым углом наклона настил выполняет роль обрешетки. Нижние доски настила берут обрезные и ровные, а напуск свесов фронтона делают больше 600 мм, для дальнейшей обрезки по месту.
Для гидроизоляционного ковра годятся любые рулонные материалы. Но если гидроизоляция устраивается для утепленной мансарды, то материал должен обладать и водозащитными свойствами, и паропроницаемостью. Укладка рулонного материала делается снизу, горизонтально, нахлест по технической характеристике материала, но не меньше 150 мм.
Контробрешетка набивается снизу наверх, поверх гидроизоляционного слоя и состоит из брусков 25*60 — 30*70 мм. Шаг контробрешетки составляет от 30 до 60 см и зависит от типа кровельного покрытия, эта информация дается производителем в руководствах по укладке материала.
После устройства подкровельной конструкции выполняют монтаж кровли.

Фронтоны и фронтонные козырьки завершают устройство. Фронтоны сруба возможно выполнять из разных материалов – асбестоцементная плоская плита, металлочерепица, пластик, фанера, все зависит от бюджета стройки и предпочтений.

Углы сруба или врубкой называют соединения бревен, обеспечивающее срубу жесткость, прочность и теплозащитные качества. Существуют различные виды углов сруба. Рассмотрим каждый вид угла сруба подробно

Сборка сруба осуществляется по венцам. Венцы могут быть из одного бревна, если строение небольшое, и из нескольких сращенных определенным способом бревен. Рассмотрим подробно порядок сборки сруба из бревен

Различные виды стекла в окнах придают им определенные свойства. Основных видов стекл для окон четыре. Рассмотрим каждый из видов стекл подробно

Обработка бревен и их заготовка для дома из сруба это залог правильно построенного деревянного дом. Который летом дает прохладу, зимой тепло. И круглый год оздоравливающую энергетику. Достоинств у деревянного дома очень много

Какие окна лучше? Объективно ответить на данный вопрос не возможно. А вот дать информацию о разных окнах и провести их сравнение, это нам под силу. Надеюсь, благодаря этой статье Вы сможете решить для себя, какие на Ваш взгляд окна лучше

Устройство деревянного пола складывается из чернового и чистового слоев. Требования к устройству деревянного пола – влагостойкость, прочность, экологичность и хорошая звукоизоляция

Строительство СИП домов насчитывает уже более чем полувековую историю в Америке и странах Европы. Дома СИП имеют как уникальные достоинства, так и вполне серьезные недостатки. И несмотря на все недостатки, дома, построенные из СИП панелей, выбирают многие

Технология СИП условно считается каркасной и возможно, поэтому ее часто называют канадской, а иногда даже финской. Но если точнее, то Технология СИП – это панельное строительство, так как дома по технологии СИП монтируются из конструкционных панелей

Небоскребы мира – какое отношение имеют они к частному строительству, к простым проблемам людей, ремонтирующих свою квартиру и вообще к обычной, повседневной жизни?..

Фальшбалки – элемент декора потолка, незаменимый при создании интерьеров лофт, кантри, классических и многих других. Потолочные фальшбалки набирают

Декоративные балки на потолок стали очень популярными. Легкими и недорогими балочными декорами оформляют потолки домов и квартир, балочные дизайны сегодня в большой моде. Монтаж и крепление балок на потолок доступны любому домашнему мастеру…

Потолок с балками можно увидеть в интерьерах, очень различных по стилю, планке презентабельности, размерам и плану помещений. И в то же время все без исключения комнаты и кухни с потолочными балками удивляют особенной атмосферой…

Покраска стен – самый простой и недорогой способ оформить интерьер стильно, а жилище сделать комфортным. Легкая уборка – один из плюсов окрашенных стен, особенно гладких, без фактуры и декоративных эффектов…

Подготовка под покраску необходима для всех без исключения малярных работ, как по новым покрытиям, так и при ремонте. Подготовка основания под новую покраску зависит от вида этого основания и старых окрасок…

Покраска штукатурки – простая работа, но при этом требующая навыков в малярном деле. Умелой покраской по штукатурке создают не просто аккуратную отделку, а художественный декор высокой эстетики, и при этом используя доступные отделочные материалы…

Светильники для бани подбирают согласно особых требований – влагостойкость, герметичность, жаропрочность, безопасность и экономичность. Наиболее строги вопросы безопасности освещения в подбор светильников для парной…

Источник: https://stroyfora.ru/p/post-109
