Строительство кровли и стропил

В этой статье:

Пошаговое строительство крыши

Прежде чем, начать описывать пошаговое строительство крыши, необходимо разобраться с ее устройством в целом. Как правило, все кровельные системы включают в себя три отдельные части, в совокупности, представляющие собой единую кровельную конструкцию:

1. Самой главной частью крыши можно назвать ее несущий каркас, который состоит из стропильной системы, обрешетки и коньковой доски. Для устройства несущего каркаса могут использоваться такие материалы, как железобетон, металл и дерево.

Однако при строительстве частного дома чаще всего все таки применяют дерево, которое не только имеет невысокую цену, но и в принципе легок для устройства кровли. Именно этот вариант строительства крыши и будет рассмотрен ниже.

При этом отметим, что для устройства стропильной системы лучше всего использовать доски толщиной 5 см и шириной 10 см, а для устройства обрешетки подойдут доски толщиной 2,5 см и шириной 10-12 см.

2. Вторая часть крыши представляет собой изоляционный слой, от которой как раз таки и зависит срок службы кровли.

Как показывает практика, одной из основных проблем кровли является испарение и появление конденсата, которые оказывает значительное влияние на несущую конструкцию в целом и попросту могут привести ее в непригодное состояние. И, чтобы такого не случилось, следует правильно выбрать слой изоляции для устройства кровельной конструкции. Для этого в основном используют рубероид, как самый дешевый материал, но также очень часто можно встретить и использование паро-гидроизоляционной пленки или пергамина.

3. И последняя не менее важная часть – это кровельный материал, который также может быть разных видов.

Самым распространенным и наиболее дешевым материалом для кровли является, конечно же, асбестоцементный и битумный шифер. Второе место по популярности, скорее всего занимает ондулин, очень похожий на волнистый шифер и, имеющий отличное сопротивление к негативным воздействиям. Менее востребована металлочерепица, которая хотя и считается наиболее практичным материалом, но она вызывает некоторые трудности при монтаже.

Все эти части кровельной системы должны быть выполнены достаточно качественно, поскольку именно от них зависит надежность всей готовой конструкции. И крыша, какого бы вида она не была, должна быть способна выполнять следующие свои функции:

крыша должна выдержать ветровую и снеговую нагрузку;
должна быть водонепроницаемой;
конструкция крыши не должна скапливать конденсат;
крыша должна обеспечить в доме нормальную влажность и даже температуру;
должна быть хорошая устойчивость к температурным перепадам и химическим воздействиям;
и последнее, крыша должна быть сконструирована так, чтобы ее можно было очистить от загрязнений и отремонтировать.

Шаги строительства крыши

Как, мы уже упоминали ранее, мы будем рассматривать наиболее часто используемый при строительстве частных домов несущий каркас конструкции крыши из дерева, в качестве изоляционного и кровельного материала возьмем самые дешевые материалы – рубероид и шифер.

Отметим, что существует два метода крепления нижней части несущего каркаса крыши к стене дома: каркас либо крепят на балку перекрытия, или же каркас крепят к специальному мауэрлату, который представляет собой толстый деревянный брус размером 15х15 см в сечении, укладываемый вдоль оси стены.

Мауэрлат помогает равномерно распределить нагрузки в местах опоры конструкции крыши по всей стене строения, однако чаще всего можно обойтись и без него, то есть воспользоваться первым вариантом, но при этом учтите, что прочность самих балок и стен дома должны быть настолько высоки, чтобы выдержать всю крышу.

При описании этапов строительства несущий каркас крыши крепится на балку перекрытия.

Шаг 1 Устройство стропил

Начинаем строить несущий каркас. Для этого первым делом с помощью гвоздей длиной 1,5 см необходимо в верхней точке скрепить стропила между собой в виде торцевого соединения. Затем немного отступив ниже от верхней точки, примерно на 60-65 см, дополнительно нужно скрепить стропила между собой доской, должна получиться конструкция в виде буквы «А».

Далее в первую очередь устанавливаются крайние стропила, при этом их нижние концы укладываются на стену дома с выпуском где-то 20 см. К дому крайние стропила крепятся также с помощью гвоздей длиной 20 см, и дополнительно укрепляются двумя укосами — один край, которого закрепляется к стропильной доске, а другой к потолочной балке.

Затем необходимо установить стропила по центру дома и сверху смонтировать коньковую доску, что придаст стропилам более прочное соединение между собой. После всей данной проделанной работы можно установить и остальные стропила по тому же принципу, что и делали ранее. При этом необходимо помнить, что в идеале расстояние между стропилами должно быть не более 50 см.

Шаг 2 Устройство обрешетки

Прежде, чем перейти к данному шагу, отметим, что система обрешетки может быть двух видов, которые имеют свои определенные особенности конструкции и предназначены для определенного вида кровельного материала.

Первым и наиболее трудоемким считается система сплошного типа, которая, как правило, состоит из двух сплошных слоев, швы которых пересекаются в каждом ряду. Первый слой такой системы в основном делают из обрезных досок, а в качестве второго слоя применяют водостойкую фанеру.

Вторым, наиболее часто встречающимся и наиболее простым типом обрешетки, является прореженная система, которая обычно используется для жесткого кровельного материала. И в нашем случае мы будем использовать именно этот тип обрешетки. Для этого доски для обрешетки настилаются на расстоянии примерно 5 см друг от друга с выпуском приблизительно 25 см за крайние стропила. Крепятся доски обрешетки также с помощью гвоздей, то есть к каждой стропильной ноге по два гвоздя.

Шаг 3 Изоляция

Для организации изоляции поверх обрешетки необходимо постелить рулоны рубероида по вертикали с напуском не менее 15 см. Закрепить рубероид к обрешетке можно средними гвоздями с широкой шляпкой.

На данном шаге нужно также упомянуть и о утеплении. Если предполагается, что дом будет без чердака или с жилой мансардой, то между стропилами рекомендуется еще уложить и материал для утепления, в качестве которого чаще всего используют пенопласт или минеральную вату.

Шаг 4 Устройство кровли

Последним шагом в строительстве крыши является настил кровельного материала, в нашем случае – это 6-тиволновый шифер. Начать укладывать шифер необходимо всегда снизу. При этом, при укладке первых трех рядов обязательно нужно проверять насколько ровными получаются эти ряды, в противном случае, если один из рядов шифера будет иметь хоть малейшее отклонение от ровной линии, то придется перекрывать всю крышу заново.

При укладке также следует учесть, что напуск второго ряда шифера на шифер первого ряда при продольной укладке должен быть не менее 10-15 см, а при поперечной укладке напуск одного листа шифера на другой должен быть минимум на одну «волну». Крепление же листов шифера осуществляется с помощью специальных шиферных гвоздей.

Заключение

Как видите, строительство крыши состоит всего из нескольких несложных шагов, при этом предложенный вариант устройства кровельной системы хорош по таким причинам, как:

Возведение такой крыши не требует огромного количества строительных материалов, а, следовательно, и больших материальных затрат;
Монтаж кровли, описанный выше, настолько прост, что его легко и быстро можно выполнить самостоятельно, а, следовательно, можно сэкономить и на найме бригады строителей.
И последнее, строя крышу своими руками Вы всегда будете уверены, что все работы проделаны качественно и крыша не подведет Вас в ненастную погоду.

←Вернуться

Источник: http://www.it-nv.ru/articles/poshagovoe_stroitelstvo_krishi_doma

Крыша дома своими руками: пошаговая инструкция по возведению

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

односкатная;
двухскатная;
четырехскатная вальмовая;
ломаная;
многощипцовая.

Особенности форм

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Двускатная – самая популярная форма

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Четырехскатная сложна в устройстве, но экономия достигается за счет отсутствия фронтонов

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Ломаная – не самая “архитектурная”, зато очень эффективная в плане используемого пространства

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

мауэрлат — 150х150 мм;
стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
затяжки — 50х150 мм с двух сторон;
прогоны — 100х150 или 150х50 мм;
накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

материала кровельного покрытия;
снегового района;
шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная системаПравильный состав теплого пирога

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
подготовка материалов и инструментов, обработка древесины антисептиком;
крепление мауэрлата к стене;
установка конькового ригеля, если он нужен (для наслонных стропил);
монтаж каркаса;
усиление кровли с помощью стоек, подкосов и затяжек;
гидроизоляция;
обрешетка;
обеспечение вентиляции;
установка капельников;
монтаж покрытия.

Источник: https://DomZastroika.ru/krysha/montazh-svoimi-rukami.html

Виды стропильных систем и особенности их монтажа

Хотя для хорошей крыши важен каждый этап ее создания, стропильную систему можно назвать основой всей кровельной конструкции, поскольку тип крыши зависит именно от конфигурации стропильной системы. Существуют различные виды стропильных систем, правильный выбор которых может существенно повлиять на качество и функциональность всей крыши.

-урок по технологии установки стропильной системы крыши ↑

Выбирая тип крыши, владельцы будущего дома фактически выбирают и его стропильную систему. Например, конструкция двухскатной и четырехскатной крыши заметно отличается. Неизменными остаются принципы монтажа таких элементов, как:

мауэрлат (основание крыши к которому крепятся стропила, выполняется из деревянного бруса или армированного бетона);
обрешетка (тонкий настил из досок, поверх которого укладывается кровельный материал);
гидроизоляционный слой (специальная пленка, препятствующая проникновению влаги от осадков под кровлю);
пароизоляционный слой (мембранная пленка, впитывающая образующийся внутри дома паровой конденсат, а затем испаряющая его наружу);
теплоизоляционный слой (утеплитель, который монтируется в пространстве между стропилами).

Тип и вид стропил выбирают в зависимости от того, какую крышу планируется возвести. Неправильно спроектированная или изготовленная стропильная система может привести к повреждениям кровли уже вскоре после начала ее эксплуатации.

Совет: До начала кровельных работ в обязательном порядке составляется проект, в котором учитываются не только особенности стропильной конструкции, но и тип кровельного материала, обвязки, обрешетки, изоляции и т. п. Лучше всего пригласить для этого опытного инженера, который сможет рассчитать проектный вес будущей кровли и сравнит его с допустимой нагрузкой для стен и фундамента здания. В процессе строительства нельзя изменять проект, не согласовав это со специалистом. Увеличение нагрузки, например, замена кровельного материала на более тяжелый, может привести не только к порче самой крыши, но и к обрушению стен дома.

От стропильной системы зависит конфигурация крыши и ее качество

Какими бывают крыши: типы конструкций ↑

Кровельных конструкций придумано за годы человеческой истории впечатляющее количество. Одни больше подходят для промышленных зданий, другие — для изящных произведений архитектурного искусства. В частном строительстве применяют ряд кровельных конструкций, в которых сочетаются такие качества, как:

практичность;
относительно невысокие затраты;
эстетичный внешний вид;
простота изготовления;
функциональные особенности, подходящие для конкретной климатической зоны и т. п.

Совет: Поскольку для изготовления стропильных конструкций чаще всего используется древесина, следует уделить внимание правильному выбору, обработке, а также хранению этого материала. Влажность бруса и досок должна находиться в пределах 20-25%. Хранят древесину в штабелях, уложенных на поддоны. Лучше всего складывать материалы в крытом помещении, надежно защищенном от непогоды и хорошо проветриваемом. Перед началом работ дерево обрабатывают антисептиками и антипиренами, чтобы повысить его устойчивость к огню, плесени, жучкам и т.п.

Наиболее распространенные типы крыш

Наиболее широкое распространение в частном строительстве нашли следующие виды кровельных конструкций:

Односкатные. Выглядят стропила для крыши этого типа как балки, которые опираются на стены дома. Если высота стен разная, то образуется скат с определенным уклоном. На строениях со стенами одинаковой высоты можно устроить плоскую эксплуатируемую кровлю, такую крышу удобно использовать как террасу. Жилые дома редко имеют односкатную кровлю, чаще ее применяют при строительстве бань, гаражей и т. п.
Односкатная крыша станет отличным решением для небольшого дачного домика, гаража, бытовки или баньки
Двускатные. Эта стропильная система крыши выглядит как ряд треугольных ферм. Стропила соединяются под определенным углом, образуя два ската кровли. Эта конструкция считается самой простой в изготовлении.
Двускатная крыша еще называется щипцовой
Ломаные. Это также двускатная конструкция, но скат в ней выполняется с изломом, чтобы оставить больше пространства для мансарды.
Трехскатные или полувальмовые кровли представляют собой два трапециевидных ската и треугольный скат (вальму) в торце здания. Выглядит очень презентабельно, но в изготовлении несколько сложнее обычной двускатной конструкции.
Четырехскатные или вальмовые кровли. Включают две вальмы в торцах здания и два трапециевидных боковых ската. Такая конструкция отличается высокой ветроустойчивостью и способностью сохранять тепло.
Добротная четырехскатная крыша смотрится основательно
Шатровые крыши. Состоят из четырех треугольных вальм, сходящихся в центре, подходят только для квадратных зданий. Иногда выигрышно смотрятся на беседках и т. п.
Проект дома с шатровой крышей
Крыша Судейкина. Незаслуженно забытая конструкция крыши, интерес к которой сегодня возрождается. Здесь стропильная система кровли представляет собой ряд особым образом соединенных балок. Сверху выглядит как очень пологая шатровая крыша, к которой присоединены четыре треугольных ската, направленные вершинами вниз, к углам дома. Между скатами образуется четыре больших фронтона. В результате под крышей Судейкина можно устроить просторную, теплую и отлично освещенную мансарду. Кроме того, на такой крыше снег и влага практически не задерживаются, что позволяет существенно сэкономить на монтаже водоотводной системы. Правда, подходит такая конструкция только к зданиям с квадратной конфигурацией, как и шатровая крыша.

Кроме того, различают бесчердачные, чердачные и мансардные кровли.

Крыша Судейкина имеет необычную конфигурацию и превосходные функциональные характеристики

Висячие и наслонные стропила – в чем разница ↑

Именно так называют профессиональные кровельщики основные типы стропильных конструкций. Висячая стропильная система дома чаще всего используется при строительстве однопролетных зданий со стенами из кирпича, камня и т. п. В верхней точке висячие стропила опираются друг на друга, а внизу — на верхнюю обвязку (мауэрлат).

Чтобы стропильные ноги не разъезжались, их нижние концы на противоположных скатах дополнительно соединяют горизонтальной затяжкой. Затяжки можно использовать как балки перекрытия, однако железобетонное перекрытие, жестко связанное со стенами, также может выполнять роль затяжки. Выше основания стропил иногда располагают дополнительную затяжку — ригель.

Таким образом монтируют висячие стропильные системы в зданиях, с шириной пролета менее шести метров.

Совет: Если уклон крыши достаточно крутой, например, 40-60 градусов, целесообразно устроить мансарду. В этом случае в проекте следует соотнести место монтажа ригелей и высоту мансардного помещения.

Висячие стропила имеют очень простую конструкцию и опираются только на наружные стены

Для строений с пролетом более шести метров висячие стропила подпирают специальными стойками и подкосами. Устанавливают эти дополнительные элементы на специальные прогоны, основанием для которых служит перекрытие. В этом случае длина нижней части стропильных ног не должна превышать четыре с половиной метра.

Висячие стропильные системы оптимально подходят, чтобы перекрыть большой пролет, не устанавливая промежуточные опоры. Однако элементы, компенсирующие нагрузку, которая приходится на стропила, существенно увеличивают вес собственно стропильной системы, что может ограничить выбор кровельных материалов.

Навесные стропила подходят практически для всех типов кровельных конструкций, используются при длине пролета в пределах 10-16 метров, для крыш с уклоном ската 20-60 градусов, независимо от материала стен. При большом пролете требуется наличие промежуточных опор (внутренних несущих стен, колонн и т.п.).

Верхняя часть наслонных стропил опирается на коньковый брус, который поддерживается специальными опорами. Нижние части стропильных ног упираются в верхнюю обвязку. В результате основная нагрузка передается по вертикали, что облегчает вес, приходящийся на стены, и избавляет от необходимости монтировать горизонтальную затяжку.

Совет: Для зданий со значительной длиной пролета вместо конькового бруса иногда целесообразно использовать два боковых прогона, дополнительно укрепленных подкосами и ригелями, чтобы уменьшить возможный изгиб стропильных ног.

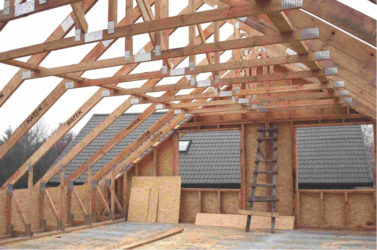

Наслонные стропила монтируются с опорой на промежуточные элементы

Наслонные стропила широко используют для создания мансардных крыш различного типа. Оптимальная высота аттиковой стены при этом должна составлять примерно метр-полтора. Для устройства крыши с ломаным скатом также используют наслонные стропила. Этот тип стропил считается универсальным, они просты в изготовлении и не требуют высоких трудозатрат, однако обязательное условие их монтажа — наличие дополнительных опор.

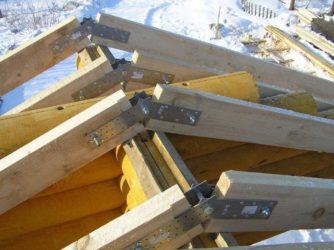

-мануал по сращиванию и усилению стропил ↑

Если пролет больше 16 метров, целесообразным может быть использование стропильных ферм. Каждая ферма представляет собой самостоятельную плоскую конструкцию, которая включает стропильные ноги, ригели, затяжки, раскосы, стойки и т. п. Предварительно стропильную ферму тщательно рассчитывают. В результате все элементы стропильной системы располагают в пределах верхнего и нижнего пояса фермы. Такая конструкция не нуждается в дополнительных опорах на колонны или внутренние несущие стены. Давление на наружные стены фермы оказывают только по вертикали.

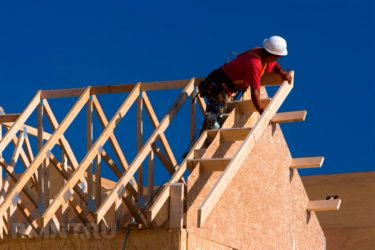

С помощью стропильных ферм можно создать крышу любой подходящей конфигурации и с любым допустимым уклоном. Стропильные фермы можно изготовить прямо на стройплощадке или заказать готовые конструкции на заводе. Их поднимают на крышу, а затем устанавливают на заданном расстоянии.

Конструкция стропильной фермы, предназначенной для мансардной крыши, будет несколько сложнее, чем для чердачного варианта. Если пролет очень велик, целесообразно собирать стропильные фермы на крыше из нескольких составных частей.

Несмотря на сложность конструкции, стропильные фермы позволяют ускорить монтаж кровли

Помимо потрясающей универсальности и отсутствия требования к наличию дополнительных опор, применение стропильных ферм существенно увеличивает сроки монтажа и положительно сказывается на его качестве. При этом точный расчет конструкции позволяет сократить расходы на древесину почти на треть по сравнению с кустарным изготовлением стропил. Еще один плюс использования готовых ферм в том, что они предоставляют большую свободу в планировке обширных пространств. Однако следует учесть, что на точные расчеты и конструирование этих элементов понадобятся некоторые дополнительные затраты.

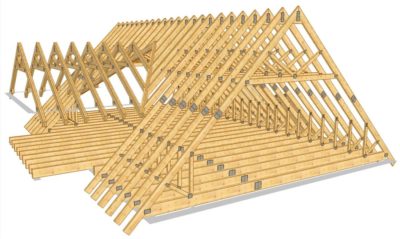

Модель стропильной системы

От правильности изготовления стропильной конструкции зависит надежность и правильное функционирование всей крыши, а в конечном счете — комфорт всех жильцов дома. Без профессиональной помощи в этом непростом деле не обойтись.

Источник: http://goodkrovlya.com/montazh/stropila/vidy-stropilnyx-sistem.html

Строим крышу своим руками

Последним этапом завершения возведения коробки дома является крыша. Она выполняет две основные функции – защищает дом от негативных факторов внешней среды и служит украшением дома. Перед тем, как окончательно решить, что вы будете делать — строим крышу своими руками, или нанимать строителей, нужно все основательно взвесить и хорошенько продумать. Ведь крыша – это не обои, которые можно переклеивать хоть каждый год, она создается на многие десятилетия.

Стропильные системы скатных крыш

Все стропильные системы скатных крыш состоят из одинаковых частей, которые имеют различные размеры и предназначение. К таким основным элементам относятся:

мауэрлат;
стропила (стропильные ноги);
прогоны;
распорки;
стойки;
подкосы:
затяжка;
обрешетка

Мауэрлат – большой массивный брус размером 100х100, 150х150 или 200х200 мм. Он выступает основой крыши, к которой потом крепится стропила. Сам мауэрлат крепится к основным стенам дома с помощь шпилек диаметром 12 – 16 мм. Он насаживается на шпильки и фиксируется гайками.

Стропила выступают несущим элементом крыши. Изготавливается из бруса размером 50х120, 80х160 или 9х200 мм.

Важно: следует учесть, что при выборе стропил следует обратить внимание не на ширину балок, а их высоту. Лучше взять в качестве стропил брусок 50х120, чем 150х150 мм. Альтернативным вариантом является использование деревянной двутавровой балки.

схема стропильной системы крыши

Прогоны служат для соединения стропил между собой. Они устанавливаются по середине и верхней части стропил. Что бы усилить жесткость всей стропильной системы, используются распорки, которые соединяют противоположные стороны мауэрлата. Затяжки соединяют две противоположные стропильные ноги, что позволят повысить их стойкость к прогибу.

Стойки также усиливают жесткость все конструкции и соединяют верхнюю точку соединения стропил с затяжкой. Подкосы – это брусья, которые расположены под углом и соединяют низ и середины стропил. Сверху на стропила крепится обрешетка – доски 30х100 мм, небольшие бруски 40х40 мм, фанера.

На обрешетку укладывается гидро- и паробарьер и монтируется кровельный материал.

Важно: не нужно делать крышу имеющую множество изломов. Чем больше изломов, тем больше возможность появление протечки крыши.

Зметка: крыша из профнастила своими руками является наиболее экономным вариантом (но не самым долговечным).

Простой расчет количества материалов для создания стропильных систем

После того как ми решили что строим крышу своими руками, необходимо произвести расчет количества необходимых материалов для создания стропильной системы. Сначала необходимо определится непосредственно с видом самой крыши. Допустим, выбрали простую двухскатную симметричную крышу.

Если с длиной мауэрлатов все ясно – они равняются длине стен, то с длиной стропил все обстоит немного сложнее. Есть простой способ расчета длины стропил. Для удобства на листке в клеточку рисуется стена, где будут установлены фронтоны. Масштаб 10 см (две клеточки) равны 1 метру стены.

Стена делится на две части, и мы получаем верхнюю точку соединения стропил. Далее с помощью обычной линейки подбираем оптимальный уклон кровли, который может варьироваться от 15° до 60°. Измеряем длину получившегося отрезка и согласно заданному масштабу получаем длину стропил.

Совет: оптимальным уклоном крыши считается 30° – 40 °. При меньшем уклоне на крыше может задерживаться снег, а при большем увеличивается ветровая нагрузка.

Количество стропил рассчитывается в зависимости от выбранного шага между стропильными ногами. В основном используют шаг 1 метр. Если допустим, дом имеет длину 10 м, то нам необходимо установить 11 стропил. Аналогичным образом рассчитываются все остальные материалы для создания крыши деревянных домов.

Расчет стропил

Для того чтобы быть уверенным в том что стропильная система выдержит сам кровельный материал и снег, необходимо произвести расчет ширины и высоты стропил. Допустим у нас получилось, что длина стропил равна 5 метров, а расстояние между стропилами по центрам 0,7 м или 7 дм. Тогда высота стропил буде рассчитываться по такой формуле:

h = коэффициент * длину стропил + расстояние между центрами стропил в дециметрах

h = 1,2х5+7= 13 см

Ширина стропил рассчитывается по следующей формуле:

b= длина стропил/ расстояние между центрами стропил в дециметрах * высоту стропил

b=5/7х13 = 9 см

Виды кровельных материалов

Когда стает вопрос чем лучше покрыть крышу деревянного дома, то в связи с большим количеством различных кровельных материалов сделать выбор достаточно трудно. Современные кровельные материалы отличаются большим разнообразием. Без проблем можно подобрать соответствующий вид материала в зависимости от пожеланий владельца дома и характеристик крыши. Существуют следующие кровельные материалы:

металлочерепица;
керамическая черепица;
цементно – песчаная черепица;
полимер — песчаная черепица;
гибкая черепица;
сланцевая кровля;
композитная черепица;
профнастил;
битумные волновые листы (ондулин);
шифер;

покрытие кровельным материалом

Каждые из этих кровельных материалов имеет как свои достоинства, так и определенные недостатки. В зависимости от выбора такого материала создается и соответствующая стропильная система двухскатной крыши .

Например, для крыши из металлочерепицы своими руками, профнастила, ондулина, шифера достаточно создавать обрешетку из досок толщиной 30 мм с шагом 30 -40 см. А вот при монтаже гибкой черепицы, керамической черепицы и ряда других необходимо делать сплошную обрешетку из листов фанеры или ОСБ – плит.

Кроме того, если кровельный материал имеет относительно небольшой вес (например ондулин, металлочерепица, битумная черепица, профнастил), то в этом случае можно использовать стропила 50х120 мм. А вот для тяжелых кровельных материалов, таких как керамическая, полимер-песчаная, сланцевая черепица, стропила должны быть изготовлены из балок 80х160 мм.

Также следует отметить, что когда делается крыша деревянного дома своими руками, то кровельные материалы еще нужно подбирать в зависимости от того как в дальнейшем планируется использовать помещение под крышей. Если там планируется мансарда, то в том случае, когда в качестве кровельного материала будет применена металлочерепица или профнастил, нужно сделать очень хорошую шумоизоляцию. Все дело в том, что когда идет сильный дождь, то в комнате будет хорошо слышен шум от попадания дождевых капель на поверхность металла.

Способы ремонта крыши

Ремонт крыши можно разделить на три основных группы:

косметический ремонт кровельного материала – как правило это покраска;
замена кровельного материала;
полный или частичный ремонт стропильной системы.

В последнее время в продаже появилась резиновая краска для крыши, с помощью которой можно быстро и легко придать любому кровельному материалу приятный внешний вид.

Резиновая краска представляет собой акрил, которые имеет следующие достоинства:

очень высокая эластичность;
прекрасная термостойкость;
стойкость к ультрафиолетовым лучам;
длительный срок службы – некоторые производители дают гарантию на 10 лет;
устойчивость к перепадам температур и влиянию различных неблагоприятных факторов – влажность, удары, истирание;
высокая скорость высыхания – следующий слой краски можно наносить уже через два часа, а в течении 8 – 10 часов краска полностью высыхает.

Создание крыши – очень ответственный момент. Сделать ее можно и самостоятельно, но необходимо все тщательно продумать, рассчитать, сделать несколько вариантов возможной стропильной системы (в зависимости от разных видов кровельных материалов). При расчетах необходимо учитывать, что материалы необходимо взять с небольшим запасом, что бы потом ради пару балок снова не нанимать грузовой автомобиль для их доставки.

строительства крыши своими руками:

Источник: http://karkasnik.su/stroitelstvo-karkasnogo-doma/krysha/stroim-kryshu-svoim-rukami

Строительство крыши шаг за шагом — подробные инструкции и рекомендации

Так выглядит простая двускатная крыша, которую можно построить самому

Как осуществить строительство крыши дома, не имея при этом никаких навыков? Мой опыт показал, что это вполне возможно. Ниже я подробно расскажу, как это сделать и опишу все этапы строительства крыши, а пошаговая инструкция наглядно подтвердит мои слова.

Что можно построить

Перед тем, как приступить к строительству крыши своими руками, нужно выбрать конструкцию, которая будет соответствовать конфигурации, габаритам и внешнему виду дома.

Иллюстрация	Тип скатной кровли
Односкатная крыша — самый простой тип кровельных систем, так как есть только один скат и одна вертикальная опора.
Двускатные крыши — самое распространённое решение для загородных домов. Есть симметричные крыши, где оба ската одинаковы и есть несимметричные, где один скат короче.
Вальмовые и полувальмовые крыши. Это еще один вид скатных крыш, но без фронтонов. Вместо фронтонов здесь применены скаты меньшего размера.
Шатровые крыши. В этих системах устраиваются три и более ската, которые в верхней части сходятся в одной точке.
Мансардные (ломанные или щипцовые) крыши — двухскатные кровли, в которых стропила на половине или на трети длины имеют залом.

Проектирование крыши

Строительство кровли и стропил начинается с проектирования. Основная задача — разработать внешний вид крыши и рассчитать типоразмеры конструкции с учетом различных нагрузок.

Схема, которую будем использовать для строительства кровли с двумя простыми наклонными скатами, а потому справиться с их возведением будет несложно

Для проектирования кровельной системы используется специальное программное обеспечение: Google Sketch UP, AutoCAD и т.п. Если кровля простая, расчеты можно выполнить без специальных программ, учитывая минимальный и максимальный угол наклона ската, площадь ската ветровую нагрузку и нагрузку атмосферных осадков.

Иллюстрация	Рекомендации по проектированию стропильной системы
Учитываем соотношение между размерами стропил и расстоянием между ними. Длинные стропильные ноги с малым поперечным сечением будут прогибаться под снеговой нагрузкой. Чрезмерная толщина при небольшой длине — это перерасход материалов и увеличение нагрузки на несущие стены.
При длине потолочной балки от 6 метров и более, обязательно предусматриваем подкосы. Их задача – предотвращение прогиба стропил в средней части.
Выбираем правильный угол наклона крыши. Есть универсальное правило: На открытой местности – в степи или вблизи крупных водоемов ветровая нагрузка высокая, а потому оптимальный угол наклона ската – это 30°. В холмистой или гористой местности, где ветровая нагрузка меньше, делаем угол наклона в 45°.
Кровля и снеговая нагрузка. Бороться со снеговой нагрузкой путем увеличения наклона ската нецелесообразно. Увеличение наклона ската приводит к возрастанию ветровой нагрузки. Чтобы увеличить устойчивость кровли к снеговой нагрузке лучше предусмотреть дополнительные подкосы и ограничиться выбором кровельного материала с гладкой поверхностью.

Заготовка материалов

Иллюстрация	Что потребуется
Пиломатериалы. Для сборки стропильной системы понадобится: Брус 50×150 мм (для мауэрлата и лежня); Доска 25×100 мм (для стропильных ног, затяжек, и обрешетки); Брусок 50×25 мм (для контробрешётки).
Крепежные метизы. Для крепления элементов стропильной системы нужны металлические пластины с перфорацией. В продаже есть прямые и формованные под прямым углом пластины.
Резьбовые шпильки с гайками и шайбами, строительные гвозди, саморезы и анкерные болты. Перечисленные метизы нужны для крепления стропильной системы и несущих стен дома, а также для сборки конструктивных элементов системы в одно целое.
Паро- и гидроизоляция. На теплоизолированной кровле высока вероятность выпадения конденсата с кровельного материала. Поэтому в промежутке между кровельным материалом и утеплителем обязательно стелется пленка.
Теплоизоляция. Утеплитель применяется как в теплых, так и в холодных кровлях. В тёплых конструкциях он закладывается между стропил, а в холодной крыше выстилается на перекрытии.
Кровельные материалы. Можно купить мягкие и жесткие кровельные материалы. Пример жесткого кровельного покрытия – металлический и асбестоцементный шифер, металлическая или керамическая черепица и т.п. Мягкие кровельные материалы — это рулонные покрытия и битумная черепица.
Доборные элементы. Эти элементы подбираются в соответствии с типом применённого кровельного материала. К доборным элементам относятся карнизные и коньковые планки, планки для отделки ендовы и т.п.
