Крепление стропил к мауэрлату: основные варианты крепления

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату ↑

Способов крепления стропил к мауэрлату – два:

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

• одна степень свободы. Дает возможность балке из дерева или металла поворачиваться по кругу. Такого состояния можно добиться, используя при фиксации один ввинченный гвоздь либо саморез;
• две степени свободы. Допускается вращение балок по кругу или небольшое перемещение в горизонтальной плоскости. Достигается путем крепления стропилин либо с использованием салазок, либо при помощи скользящей опоры – ползуна из крепежных уголков;
• три степени свободы. Передвижение стропил возможно по кругу, а также в вертикальной и горизонтальной плоскостях. Подобный эффект получают за счет специально изготовленного шарнира, который ввинчивают в мурлат;

• нулевая степень свободы. Концы балки жестко зафиксированы с обоих концов, что не дает ей смещаться. Такой вариант преимущественно используют в кирпичных строениях.

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

• скользящий, представляющий собой подвижное соединение: нижний конец балки удерживается на мауэрлате только с помощью крепежных элементов, которые не препятствуют его скольжению по брусу;
• распорный – это неподвижный узел сцепления с жесткой опорой стропилин в брус.

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без ↑

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

• жесткая фиксация, которая работает на сжатие, образованное упором, направленным на внутреннюю сторону опорного бруса;
• подвижная фиксация, образованная зубом на внешней стороне. Чтобы стропильные ноги не соскальзывали с мурлата, их фиксируют крепежными элементами, которые работают на растяжение, к примеру, скобами либо уголками.

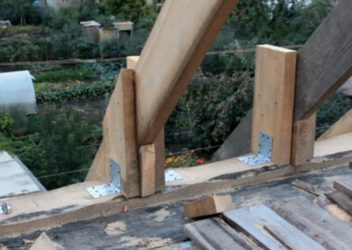

• запил в стропильном брусе доске порой заменяют упорным бруском, который прибивают к стропильной ноге.

Рекомендуем

Запил рекомендуется выполнять на стропилинах, а не на опорном брусе, чтобы не ослабить или деформировать мауэрлат.

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Внимание!

В процессе соединения деталей из дерева при помощи шурупов (болтов) под ними обязательно используют металлические шайбы. Этот нехитрый прием поможет избежать утапливания крепежей в древесине.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

• Низ опирается на мурлат, верх – упираются один в другой или рядом.

• Низ упирается в мурлат, верх упирается в прогон за счет горизонтальной врубки.

• Низ упирается в мурлат, верх – в прогон.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

• Гвозди забивают в опорный брус через стропильную доску под углом. Для правильного соединения необходимо использовать два гвоздя, прибитые с обеих сторон по направлению друг к другу. Иначе говоря, гвозди перекрещиваются внутри мурлата. Завершает крепеж еще один гвоздь, забитый вертикально.
• Один конец скобы забивают примерно в центр опорного бруса с его внутренней стороны. Другой – в стропилину, развернув его на прямой угол.

• Катанку, сложенную в четыре ряда, используют для изготовления хомута. С его помощью стропильную ногу прикручивают к брусу по направлению снаружи вовнутрь. Проволоку можно заменить на специальную перфорированную ленту. Нередко стяжку при помощи проволоки или скобы используют в качестве резервного крепления как дополнение к другим типам соединений.

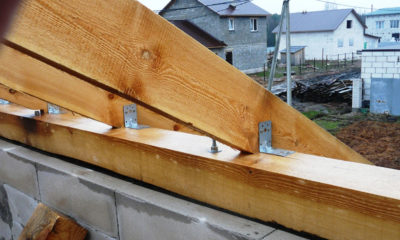

• Уголки при помощи шурупов прикручивают с обеих сторон к стропилам и стропил и к верхней грани мурлата. Соединение будет более надежным , если использовать уголки, имеющие два ряда отверстий и ребро жесткости.

На заметку

Уголки можно заменить на специальные пластины, концы которых под прямым углом.

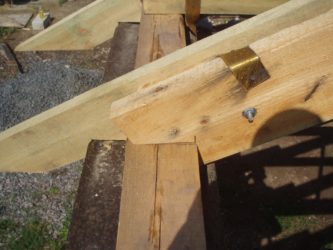

• Среди специальных крепежных элементов стоит отметить уголки‑«салазки», имеющие скользящую пластину. Подобные уголки не только обеспечивают надежность соединения, но также полностью компенсируют деформацию.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/kreplenie-stropil-k-mauerlatu.html

Крепление стропил без запила к мауэрлату в односкатной крыше

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов. Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

1. При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

• металлических уголков разного размера;
• специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной  2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

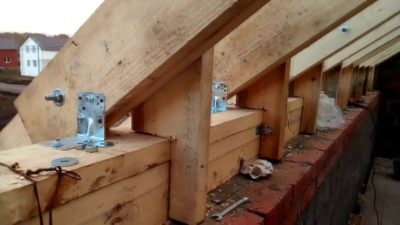

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли подбирают разновидность стропильной системы. В каждом виде таких систем используют различные дополнительные элементы (затяжки, подпорки, стойки и т.п.).

Выбирая способ крепления несущих ног без запила, необходимо учитывать разновидность стропильной системы. Они бывают наклонные и висячие:

1. В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего именно односкатная крыша делается с таким типом стропильной системы. При этом для соединения стропил с мауэрлатом рекомендуется использовать скользящий способ. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке постройки.

Внимание: такой способ фиксации особенно важен для недавно возведенных зданий, которые непременно дадут усадку под воздействием подвижек грунта и температурных перепадов.

1. В висячих стропильных системах не используются дополнительные подпорки, стойки и другие элементы, на которые можно переложить часть нагрузки от крыши. В этом случае вся нагрузки от кровельной конструкции приходится на брус мауэрлата. Именно поэтому в данных системах лучше использовать жесткое соединение, которое позволит исключить вероятность любых подвижек. Для частичной компенсации нагрузки на стены в таких системах применяются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и долговечного соединения несущих ног с горизонтальным брусом важно придерживаться следующих правил:

• При использовании стальных уголков, пластин и других металлических деталей их необходимо прочно прикручивать к деревянным элементам несущей системы посредством саморезов.
• Если для соединения несущих ног и других деревянных элементов каркаса крыши используются болты, то обязательно применяют специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в тело древесины и ослабить несущий элемент каркаса крыши.
• Соединение мауэрлата со стропилами посредством одних гвоздей и саморезов считается ненадежным. Обязательно нужно использовать металлические пластины и стальные уголки, которые позволят усилить узел крепления.
• В постройках из древесины ноги наклонной или висячей системы лучше крепить к горизонтальному брусу скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации крышной конструкции при усадке постройки.

Как видите, существует множество способов соединения несущих ног с горизонтальным брусом без запила. При выборе того или иного варианта важно учитывать конструктивные особенности сооружения, материал стен, вес крыши, тип кровельного покрытия, а также нагрузки, которые будет воспринимать каркас.

Источник: https://build-experts.ru/kreplenie-stropil-bez-zapila/

Как крепить стропила к мауэрлату — технология и видео

Стропильные кровли, детали, крепежа.

Важным элементом конструкции крыши является мауэрлат. Опорные балки фермы не устанавливаются напрямую на стены. Монтаж балок крыши производится на основании из опорного бруса – мауэрлата. Он бывает цельным. Мауэрлат прокладывается точно по периметру под стропила. Используются бревна (с обрезанным боком), брус, доски. С его помощью вес крыши равномерно, рационально распределяется по конструкции. К нему именно присоединяются стропила.

Образец расположения стропил на мауэрлате

Доминирующее предназначение стропил (наслонных, висячих) – перенести нагрузки от крыши на боковые опоры — стены. Большая опорная площадь для стропил обеспечит правильную передачу этих нагрузок. Серьезные нагрузки бывают постоянные, временные, чрезвычайные. К временным относятся обслуживающее оборудование, работающие строители, снег, ветер. Особые (чрезвычайные) нагрузки – это сейсмическое воздействие. Постоянные — вес кровельной конструкции.

Все соединительные детали для стропил, мауэрлата подбираются тщательно — нужны качественные, надёжные детали. Запилы должны делаться четко, прилегать плотно. Исключается применение каких-либо подкладок, подложек. Эти элементы со временем, без сомнения, могут выпадать, деформироваться. Крепления стропил крыши производят с применением пластин (металлических), специальных уголков, кронштейнов, гвоздей, болтов. Их в продаже предостаточно. Для болтов, гаек обязательны шайбы, металлические пластины. Они успешно предотвратят «погружение» гайки в древесину. За накладки вместо пластин вполне сойдут отрезки фанеры.

Схема крепления стропил к мауэрлату

Как крепятся стропила

Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.

Дерево, без сомнения, расширяется от влаги. При высокой температуре — сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил — гарантия безопасности.

Еще один пример крепления

Жесткое крепление стропил к мауэрату

Главный принцип данной технологии крепления стропил — исключение любых воздействий на соединение элементов. Не допустимы изгибы, повороты, сдвиги. Такой статичности достигают выполнением креплений посредством уголков, опорных брусов. Соединение можно осуществить также, делая запилы на стропилах, скобами, вбиванием гвоздей.

В первом случае балки будут опираться на мауэрлат, снабженный подшивным опорным бруском. Однометровый брусок обеспечивает жесткое упирание балки. Дополнительно можно зафиксировать балку с боков металлическими уголками. Это исключит поперечные смещения.

На рисунке показан пример жесткого крепления стропил

Второй метод более популярен. При забивании боковых гвоздей (для крепления), придается определенный уклон. Внутри полотна они должны скрещиваться. Далее сверху вертикально забивается еще один гвоздь. В итоге создается жесткий узел, скрепляющий балку с мауэрлатом.

Крепление с помощью гвоздей

При обоих вариантах стропила еще крепятся проволокой, анкерами к стене.

Правила правильного крепления

1. Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил:
2. Использовать, несомненно, надо качественные крепежи.

   Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции.

3. Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши.

   Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой. При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения.

4. Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению. Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом.

   Специальные элементы — салазки — обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием.

5. Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки — «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно.

   Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка.

6. Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие.
7. Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка.

   Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.

— крепление стропил к мауэрлату

Источник: http://www.sibear.ru/information/kak-krepit-stropila-k-maujerlatu-tehnologija-i.htm

Как крепить стропила к мауэрлату своими руками — пошаговое руководство!

Каждому, кто решил самостоятельно построить дом, необходимо помимо всего прочего разобраться в том, как правильно крепить стропила кровли к мауэрлату. Это одно из самых ответственных соединений, от правильности выполнения и надежности которого напрямую зависит срок эксплуатации кровельной конструкции и, конечно же, безопасность людей, пребывающих в доме. Именно поэтому важно досконально разобраться во всех нюансах соединения стропильных ног с другими элементами кровли, чтобы избежать трагических последствий.

Как крепить стропила к мауэрлату

Какие стропильные соединения существуют?

Способ сочленения стропил с мауэрлатом подбирается с учетом особенностей конкретной системы. Самое главное – обеспечить оптимальное распределение поступающей нагрузки от веса кровельной конструкции в целом и непосредственно стропил на стены строения.

Висячие стропила

Существует несколько основных узлов соединения, главными среди которых являются, прежде всего, соединения стропильных ног с мауэрлатом, а также крепление брусьев к дополнительным конструктивным элементам с целою увеличения жесткости и в целом прочности крыши.

Непосредственно мауэрлат — это сравнительно толстая балка, закрепляемая по верхней части внешней стены дома параллельно по отношению к коньку кровли. Как правило, для устройства мауэрлата применяется брус сечением 150х150 мм. Крепление опорной системы к стене обычно выполняется с использованием оцинкованных шпилек.

Безраспорное соединение наслонных стропил с мауэрлатом и коньковым прогоном. Варианты со скользящим соединением с мауэрлатом

Основные принципы крепления стропил к мауэрлату

Необходимость в монтаже брусьев на мауэрлат возникает в процессе обустройства безраспорных и распорных конструкций. Висячие и наслонные стропила устанавливаются на опорную систему с применением скользящего либо жесткого сочленения. Подходящий метод соединения подбирается с учетом особенностей конкретной конструкции.

Основные принципы крепления стропил к мауэрлату

Врубка для соединения должна быть сделана непосредственно в стропилине. Создание врубки в опорной системе нежелательно по той причине, что это способно уменьшить несущую способность опорного бруса и в целом поспособствовать снижению надежности системы.

При жестком соединении полностью исключается вероятность смещения конструктивных элементов в любых направлениях. Для достижения требуемой жесткости выполняется крепление с применением металлических уголков. Также это можно сделать путем создания специальных вырезов в стропильных ногах. Эти вырезы в стропилинах дополнительно закрепляются скобами или саморезами, также можно использовать болты и прочие крепежные элементы.

Крепление стропил

Настоятельно рекомендуется делать проволочную скрутку. Благодаря ей будет обеспечиваться дополнительная надежность соединения стропилин с опорным брусом.

Скользящие крепления

При обустройстве кровельных систем деревянных строений довольно часто выполняется скользящее соединение стропилин с мауэрлатом. Для его создания используются т.н. «салазки». Это специальный крепеж, соединяющий элементы системы таким образом, что у стропильных ног остается определенная свобода, благодаря чему в дальнейшем удается предотвратить появление всевозможных деформаций крыши во время естественной усадки строения из натуральной древесины.

Скользящие крепления

Использование уголка для соединения элементов конструкции

При выборе метода крепления стропил кровли к мауэрлату нужно ориентироваться на особенности конкретной крыши. В случае с деревянными постройками обычно используется скользящее соединение, во всех остальных же ситуациях сочленение делается жестким.

Схема усиления стропил дополнительными подкосами

Если предпочтение отдается соединению с применением специальных вырезов, работу нужно начинать непосредственно с их подготовки. Вырезы делайте так, чтобы стропилина безо всяких проблем устанавливалась своей горизонтальным участком на мауэрлат, а угол наклона бруса соответствовал наклону кровельного ската. Для фиксации одного бруска будет достаточно трех гвоздей, два из которых следует вбить по обеим сторонам стропилины под углом. Последний гвоздь забивайте в направлении вертикально сверху. Используйте проволоку для усиления соединения. В результате вы получите максимально прочное и жесткое соединение.

Наиболее распространенным методом соединения стропил с мауэрлатом является способ, предполагающий применение подшивного бруса и уголка. В данном случае работа начинается с того, что стропилина разрезается под требуемым углом. Угол подбирается в соответствии с уклоном кровельного ската, закрепленным в проекте.

Далее необходимо установить по краю опорного бруса подшивной брус длиной порядка 100 см. Стропилина будет жестко упираться в этот брусок по линии давления. Конструкция рассматриваемой системы такова, что соединение будет максимально жестким, без сдвигов и прочих нарушений. Боковое крепление стропильной ноги к опорной системе выполняется металлическими уголками. Такие крепежные элементы позволяют предотвратить поперечное смещение стропилин. Дополнительно специалисты рекомендуют усиливать узлы крепления за счет специальной проволоки.

Существует несколько разновидностей уголков, которые можно использовать для сочленения стропилин с мауэрлатом.Наиболее распространенными являются уголки марок КР11 и КР21. Такие изделия имеют овальные отверстия под анкера, благодаря которым значительно уменьшается вероятность обрыва крепежа под воздействием нагрузок или в процессе осадки строения. При помощи уголка марки КР5 можно крепить элементы конструкции с большим значением несущей способности. Уголок марки КР6 имеет упрочненную конструкцию и используется для фиксации тяжелых элементов.

Крепление

Дополнительно применяются уголки марки КМ, для изготовления которых традиционно используется перфорированная сталь. С их помощью закрепляют основные несущие и разного рода дополнительные элементы стропильной системы. Среди преимуществ такого крепежа нужно отметить возможность применения традиционных шурупов и саморезов, а также отсутствие необходимости привлечения к монтажным работам спецтехники.

Крепеж для стропил

Также в продаже доступны усиленные уголки марки KMRP. Они предназначены для фиксации конструктивных элементов под прямым углом. Такие изделия обеспечивают качественную фиксацию стропил. Подобные уголки можно регулировать, что делает работу максимально удобной.

Порядок выполнения жесткого соединения

Крепление, как уже отмечалось, может выполняться по жесткой и скользящей технологиям.

Жесткое сочленение традиционно применяется при фиксации стропил наслонного типа. Такая работа требует обеспечения максимально прочной посадки стропилины на опорный брус. Жесткое соединение не должно подвергаться никаким усилиями. Для получения нужной жесткости можно использовать метод врубки и нашивки.

Установка стропил своими руками

При креплении с врубками в первую очередь необходимо подготовить врубки на каждой отдельной стропилине. Высота подобной выемки должна быть не более 1/3 высоты бруса. Каждую стропилину надо упереть в мауэрлат подготовленными выемками и закрепить с помощью двух гвоздей, забитых по бокам стропильной доски. Для дополнительной фиксации нужно забить третий гвоздь, только уже вертикально. Такой метод получил наиболее широкое распространение и традиционно используется при обустройстве кровельных систем любого уровня сложности.

Шаблоны для разметки врубок стропил для монтажа стропильной системы

Помните, что врубку можно делать исключительно в стропилинах. Создавать подобные «седла» в мауэрлате нельзя, т.к. из-за этого будет снижаться показатель его несущей способности.

В соответствии со вторым способом фиксации стропилин к мауэрлату (метод нашивки) нужно предварительно подготовить дополнительные бруски длиной 1 м. Они будут подшиваться к стропилинам, и непосредственно деревянные брусья будут упираться в поверхность мауэрлата. Бруски фиксируются с помощью рассмотренных ранее уголков.

Если один конец стропилины фиксируется с применением метода жесткого сочленения, второй конец должен быть закреплен «скользяще». Свойства древесины таковы, что она имеет склонность менять свой объем в зависимости от погодных явлений. И в том случае, если оба конца бруса будут закреплены жестко, это неизбежно спровоцирует повышение уровня нагрузок на стены и довольно быстро приведет к нарушению их прочности и в целом деформации.

Особенности скользящего соединения

Схема скользящей опоры для стропил

Такое сочленение, как уже отмечалось, используется при обустройстве кровельных систем домов, построенных из древесины (бруса, сруба и пр.). Жесткое сочленение запрещается использовать из-за все тех же свойств древесины.

После завершения строительства материал еще пару лет будет меняться в размерах, т.е. давать усадку. Стропильные элементы тоже будут двигаться, так что ни о каких жестких соединениях речи быть не может, т.к. из-за них стены дома попросту деформируются.

Важно дать стропильным ногам небольшую свободу движений. Делается это с помощью уже упоминавшихся «салазок». Также монтаж может выполняться с применением специальных уголков, имеющих продолговатое крепежное отверстие.

Распорки, подкосы и бабки крепятся к стропилинам за счет хомутов и скоб. Дополнительно должно обеспечиваться крепление стропилин к стенам здания при помощи проволочных скруток. Благодаря им будет существенно снижен риск срыва кровельной системы при сильном ветре.

Какие еще крепления используются для соединения?

Каждый существующий способ крепления предполагает использование соответствующих крепежных элементов. К примеру, со стальными уголками и толстыми проволоками вы уже знакомы. Дополнительно используются разнообразные усиленные уголки, специальная лента, всевозможные болты, гайки и саморезы, крепеж особого назначения и т.д.

Специализированное крепление, выполняет связующую роль при соединении двух элементов, пересекающихся под косым углом

В случае если монтаж будет выполняться с применением кронштейнов, врезки в стропильных ногах не делаются. То есть данный метод позволяет получать максимально надежное и эффективное соединение.

Инструкция по креплению стропил к балкам

Важно знать не только порядок соединения стропилин с мауэрлатом, но и особенности скрепления этих элементов с другими частями кровельной конструкции. Одним из таких моментов является соединение стропилин с балками. Последние опираются на стены дома и располагаются в единой плоскости со стропилинами.

Крепление стропил к балкам

Для выполнения подобного соединения нужно вырезать на концах балок перекрытий специальные выемки, в которые в дальнейшем будут вставляться брусья стропил. Для обеспечения максимально ровной укладки поперечных балок, можно натянуть на крайние бруски струну и ориентироваться по ней.

Таблица шага стропил

Нюансы соединения брусьев в коньковой части

В этом месте сочленение обычно выполняется по методу «встык». Для этого нужно, прежде всего, подрезать верхний край стропилин под углом. Угол подрезки должен быть таким же, как угол наклона кровельного ската. Для облегчения работы рекомендуется сделать шаблон и обрезать все стропильные ноги по нему. Скрепление стропилин под коньком выполняется с помощью двух гвоздей, которые забиваются под углом.

Дополнительно стык можно усилить деревянной либо металлической накладкой, притянутой с помощью гвоздей или болтов соответственно. Стропилины скрепляются с коньковым брусом. Такая технология довольно сложна в исполнении, из-за чего в частном домостроительстве почти не применяется.

Самым любимым и популярным среди строителей вариантом монтажа в данном случае является сочленение «внахлест». Стропилины скрепляются своими боковыми частями и стягиваются гвоздями либо болтом. Также для соединения подходят специальные оцинкованные шпильки. Этот метод отличается особой простотой выполнения, из-за которой и пользуется такой большой популярностью.

Нюансы соединения брусьев в коньковой части

Рекомендации по удлинению стропильных ног

В процессе соединения мауэрлата и стропильных ног нередко возникает необходимость удлинения последних. Стандартное значение длины пиломатериала равняется 6 метрам. При необходимости получения более длинных балок их приходится наращивать. Существует три основных способа удлинения стропилин.

1. В соответствии с первым способом сначала торцы брусьев спиливаются под углом в 45 градусов. Между собой бруски стягиваются болтом. Обычно используется крепеж диаметром 14 мм, но вполне подойдет и 12-миллиметровый болт.
2. Второй метод предполагает крепление «встык». Для этого нужно обрезать торцы брусков под углом в 90 градусов, после чего прибить на стык по обеим сторонам накладки из досок. Помните о том, что крепежные элементы должны быть установлены в шахматном порядке. При желании вместо деревянных пластин можно использовать металлические накладки.
3. И третий способ соединения двух стропилин известен под названием «внахлест». Для его выполнения торцы брусьев можно обрезать под произвольным углом. Важно, чтобы участок стыка двух стропилин был не меньше 100 см. Крепления также должны размещаться шахматно.

   Соединение и наращивание стропил «внахлест»

В случае если для выполнения соединений будут использоваться гайки с болтами, нужно обязательно использовать специальные шайбы либо пластины. Без них гайки могут попросту «утонуть» в материале. Среди всех существующих вариантов соединений крепеж с использованием гвоздей является наименее надежным, поэтому его рекомендуется использовать только в крайних случаях.

От того насколько правильно будет выполнено соединение бруса с мауэрлатом напрямую зависит срок службы, качество и надежность кровли. Вне зависимости от выбранного способа соединения нужно придерживаться основных правил. Прежде всего, плоскости элементов должны максимально плотно прилегать друг к другу. Этого можно добиться только путем точного и аккуратного выполнения всех углублений и врубок.

Усиление стропил

Стропильная система – это основа, «скелет» любой крыши, поэтому к ее обустройству нужно подходить со знанием дела. От правильности установки и фиксации основных элементов конструкции напрямую зависит срок ее службы и основные эксплуатационные характеристики. Поэтому будьте внимательны, придерживайтесь полученных рекомендаций на каждом этапе монтажа и все получится. Удачной работы!

– Как крепить стропила к мауэрлату

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/krysha/kak-krepit-stropila-k-mauerlatu.html

Как выполнить крепление стропил к мауэрлату

Крепление стропил к мауэрлату является одним из самых важных соединений. От его надежности и прочности зависит срок службы конструкции кровли. Неправильно выполненное крепление может вызвать к опускание стропил и деформацию крыши. Выполнить эту работу достаточно непросто, но вполне возможно при соблюдении определенных правил.

Что такое мауэрлат и в каких случаях его нужно использовать

Мауэрлат – это основа стропильной системы крыши. Его, как правило, изготавливают из дерева. Мауэрлат монтируют на внешних стенах постройки по периметру.

Его основные функции:

• Уменьшение распирающего усилия от кровли на стены постройки.
• Закрепление кровельной конструкции на здании.

Мауэрлат необходим для прочного закрепления крыши постройки и предотвращения ее срыва при сильном ветре.

Его следует использовать для зданий из шлакоблока, кирпича, газобетона и пенобетона. Для зданий из этих материалов мауэрлат монтируют как отдельную конструкцию.

Следует отметить, что использовать мауэрлатный брус в каркасных домах не обязательно.

Размеры мауэрлата

Мауэрлат обычно изготавливают из деревянных бревен либо брусьев сечением 150 х 150, 150 х 100 или 80 х 180 мм.  Не желательно использовать для этих целей брус больших размеров, поскольку он будет создавать лишнюю нагрузку на стены постройки. Также подъем вверх таких брусьев создаст большие трудности.

При изготовлении конструкции мауэрлата важно обеспечить ее цельность. Для этого брус скрепляют между собой в местах стыков посредством металлических пластин.

Необходимые для работы инструменты и материалы

Для изготовления мауэрлата необходимы следующие инструменты:

• Ножовка;
• Болгарка с насадками для резки металла и дерева;
• Шуруповерт или дрель;
• Уровень;
• Рулетка;
• Плоскогубцы и молоток;
• Битки под саморезы и сверла.

Также может понадобиться сварочный аппарат, если закрепление мауэрлата будет осуществляться посредством вмурованных в армопояс анкерных болтов.

При изготовлении мауэрлата следует запастись следующими материалами:

• Гвозди;
• «Г» образные шпильки или анкерные болты.
• Саморезы;
• Деревянный брус;
• Шайбы и гайки;
• Гидроизоляционный материал (рубероид либо аналогичный материал);
• Болты и металлические пластины.
• Стальная проволока (в случае, если крепление будет осуществляться посредством проволоки).

Количество материалов, необходимых для сооружения мауэрлата напрямую зависит от размеров постройки.

Крепление мауэрлата

Существуют следующие способы крепления стропил к мауэрлату:

1.  Закрепление с помощью стальной проволоки. Для этого понадобится проволока диаметром от 4 до 6 миллиметров. Ее необходимо скрутить в несколько раз и заложить за 3-4 ряда до завершения кладки. Затем нужно подождать пока стена окрепнет. Далее необходимо пропустить проволоку сквозь мауэрлатный брус и скрутить ее концы.  Длину проволоки нужно рассчитать таким образом, чтобы можно было скрутить ее вокруг мауэрлата, а затем прижать с стене постройки. Легкость монтажа и низкая стоимость являются главными плюсами этого крепления.

1. Закрепление посредством анкеров. Данный способ является наиболее надежным и прочным. К металлической конструкции армопояса приваривают анкерные болты с помощью сварочного аппарата. Следует учитывать, что анкерные болты должны возвышаться над уложенным мауэрлатом не менее, чем на 30 миллиметров. Затем на стену здания устанавливается мауэрлатный брус и фиксируется анкерными болтами с шайбами и гайками. Перед установкой мауэрлата в нем необходимо просверлить отверстия под анкеры. Основной минус этого способа крепления – высокая стоимость.

1.  Закрепление с помощью шпилек, вмурованных в стену. Эти шпильки должны быть выполнены в виде буквы «Г» и содержать резьбу.  Их необходимо закладывать в кладку на глубину 450 миллиметров. Шпильки должны быть выше установленного на стену мауэрлата как минимум на 30 миллиметров. После установки шпилек необходимо просверлить под них отверстия в мауэрлате. Брус мауэрлата фиксируется к стене посредством накрученных на шпильки гаек и шайб.

Перед монтажом мауэрлатного бруса необходимо выполнить укладку гидроизоляционного материала на стены постройки.

Советы по установке

При создании надежного крепления стропил к мауэрлату двухскатной крыши нужно соблюдать следующие правила:

• Крепить соединительные элементы к мауэрлату и стропилам нужно прочно и качественно.
• Запилы в местах прилегания к мауэрлату должны быть очень точными, поскольку от этого будет зависеть надежность соединения.
• В процессе монтажа стропил на мауэрлат при закреплении к прочим стропильным брусам, растяжкам, раскосам и другим деталям применяют пластины, металлические уголки, болты, шпильки и кронштейны, которые предназначены для данных целей.
• Если монтаж осуществляется при помощи гаек и болтов, то необходимо использовать металлические пластины или шайбы, которые будут препятствовать затоплению гайки в древесине. Также для этих целей можно использовать обрезки фанеры.
• Для построек из дерева применяют скользящее крепление стропил к мауэрлату либо к верхним боковым бревнам.
• Для того, чтобы при усадке стен здания стропила скользили по стене, применяются особые элементы – так называемые «салазки». Эту деталь нужно обязательно использовать при изготовлении мягкой кровли или покрытия из дорогой черепицы.
• Для фиксации стропил нужно выполнять запиливание «седла» в месте примыкания стропил к мауэрлатному брусу.  Это нужно для обеспечения надежного прилегания к поверхности бруса мауэрлата. Пользоваться шаблонами для выполнения запилов можно при уверенности, что все расстояния и размеры по периметру постройки максимально идентичны. В противном случае каждую стропильную ногу нужно подгонять отдельно. Следует отметить, что глубина запила не должна превышать ¼ ширины стропильных ног.
• Чтобы крепление стропильных ног к мауэрлату было более прочным и надежным, необходимо применять специальные стальные уголки.
• В коньковом прогоне стропила крепятся друг с другом встык. Фиксация осуществляется посредством стальных пластин.

Виды металлических креплений

Стропила крепятся к мауэрлату с помощью следующих элементов:

• Металлический уголок. Его монтируют по бокам стропила и закрепляют с помощью саморезов.
• Металлическая проволока, диаметр которой не превышает 6 миллиметров.
• Скоба. Представляет собой изогнутый виде буквы «П» прут, имеющий удлинённую верхушку. Крепёж осуществляется с помощью молотка. При этом один конец скобы забивается в стропило, а другой — мауэрлат.
• Металлические пластины. При меняются для фиксации стропил из железа. Крепятся с помощью саморезов или болтов с гайками.
• Перфорированная монтажная лента. Может выполнять роль как основного, так и дополнительного крепления стропил к мауэрлатному брусу. Лента закрепляется с помощью гвоздей или шурупов. Она придает кровельной конструкции лучшую жесткость.
• Кронштейны. При их использовании не нужно выполнять врезку на мауэрлате, благодаря чему несущая конструкция не ослабляется. Кронштейны изготавливают из оцинкованного металла толщиной 2 миллиметра. Этот элемент закрепляют с помощью анкерных болтов, шурупов или гвоздей.
• Крепежи типа LK. Применяются, как правило, при закреплении стропил к кровельной конструкции. Фиксация этого крепежа выполняется посредством гвоздей и шурупов.
• Кронштейн WB.  Крепится с помощью болтов и саморезов. Этот элемент позволяет применять стропила, имеющие нестандартные размеры.

Жесткое соединение стропил с мауэрлатом

Существует два вида крепления стропил: жесткое и скользящее. Жёсткое крепление применяется на зданиях, построенных из шлакоблока, кирпича или пеноблоков. Крепеж этого типа полностью исключает движение стропильной системы.

жесткое крепление стропил к мауэрлату фото

Жесткое крепление стропильных ног выполняется следующим образом:

1. На стропиле выполняется запил. Его также называют посадочное седло.
2. Стропила с запилами устанавливаются на мауэрлат и закрепляются с помощью гвоздей.
3. Для жесткой фиксации гвозди следует вбивать по бокам стропильных ног крест – накрест.  Также необходимо забить один гвоздь посередине.

Не рекомендуется применять жестокое крепление стропильных ног на деревянных зданиях, поскольку их стены дают усадку.

Также можно для подстраховки закрепить с обеих сторон стропильных ног металлические уголки с помощью гвоздей либо саморезов. Важно отметить, что запилы нужно делать ровными, т.е. не должно быть зазоров и перекосов.

Скользящее крепление стропил

Шарнирное крепление стропил к мауэрлату обычно применяют на зданиях из бревен. Такое крепление не допускает перекоса конструкции крыши при усадке или деформации стен постройки.

Стены деревянных построек в любом случае деформируются под воздействием атмосферных явлений.

Благодаря скользящему креплению крыша остается ровной. Стена, опускаясь вниз, скользит про креплению и не тянет за собой кровельную конструкцию.

Скользящее крепление рекомендуется использовать в регионах с высоким уровнем влажности. Существуют открытые и закрытые скользящие крепежи.

В состав открытого крепления входят два элемента из металла: неподвижный уголок и направляющий. Уголок крепится к мауэрлатному брусу, а направляющая пластина к стропилам. Ход этого крепления составляет 60 – 160 мм.

Закрытое крепление – это неразборная конструкция из металла.  Закрытый крепеж устроен практически так же, как и открытый. Отличие состоит в том, что закрытый крепеж монтируется в собранном виде.

При установке скользящих креплений необходимо следовать следующим рекомендациям:

• Стропила должны выходить за стены постройки независимо от того, какой тип крепления используется.
• Стропила должны иметь одинаковые размеры. Это значительно сократит время, необходимое на их подгонку и монтаж.
• Стропильные ноги нужно монтировать параллельно друг другу. В таком случае шарнирное крепление не заклинит.

Из этого видео вы узнаете, как выполнить крепление стропил к мауэрлату:

:

Источник: http://info-krovlya.ru/remont-krovli/kreplenie-stropil-k-mauerlatu.html
