Стропила для двухскатной крыши своими руками

Стропильная система двухскатной крыши своими руками пошагово

Возведение крыши – один из наиболее ответственных этапов строительства дома. К наиболее простым конструкциям относятся двускатные крыши с прямыми скатами. Их расчет и установку можно выполнить самостоятельно, внимательно ознакомившись с пошаговой инструкцией и видео. Функциональные параметры кровли также зависят от правильного утепления, характеристик и качества монтажа финишного покрытия.

Подготовительный этап

Чтобы определиться с конфигурацией и размером крыши, необходимо учесть снеговую и ветровую нагрузку в имеющихся климатических условиях – чем меньше угол наклона, тем лучше конструкция противостоит нагрузкам. Но малый угол наклона (40 градусов и менее) не позволяет в полной мере использовать чердачное помещение.

Форма и конструкция крыши разрабатываются в соответствии с проектным планом дома: ключевые точки опоры стропильной системы кровли должны совпадать с линиями и точками расположения несущих конструкций нижележащего этажа. Таким образом, необходимо принять во внимание ширину дома, наличие продольной несущей стены по центру. Если чердак не планируют задействовать в качестве дополнительной полезной площади для постоянного или сезонного проживания, можно выполнить надежную крышу с наслонными стропилами. В этом случае стропила крепятся к коньковому прогону, который поддерживают стойки, опирающиеся на внутреннюю несущую стену.

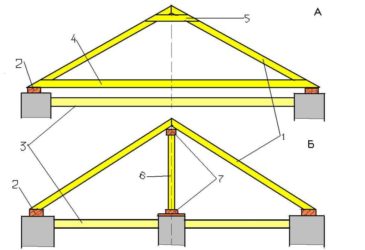

Висячие стропила – наиболее практичный и экономичный вариант для легких построек. В этом случае стропильные ноги попарно связываются между собой ригелями – горизонтальными перемычками, которые обеспечивают необходимую жесткость конструкции. Система с висячими стропилами опирается на боковые стены сооружения.

Если ширина дома превышает 6 метров, помимо ригелей, который выступают в качестве основы для потолка, выполняется установка прогонов и стоек. Прогон представляет собой горизонтальный брус, выступающий в качестве дополнительной опоры для стропил, образующих скат кровли. Монтаж прогона требует использования стоек. Стойки, в свою очередь, опираются на лежни – специальный брус, уложенный вдоль ската. Лежни и стойки выполняют функцию каркаса стен мансардного помещения. Такая наслонная конструкция позволяет сделать мансарду или просторный чердак для хозяйственных нужд своими руками.

Если требуется строительство простой и надежной крыши, оптимально подходит двускатная конструкция с углом наклона 45-50°. Такая стропильная система пригодна для монтажа на жилых домах и постройках различного назначения. При расчете материалов необходимо принять во внимание, что стропильная система должна быть достаточно легкой, чтобы избежать чрезмерной нагрузки на фундамент, но при этом прочной. Сечение пиломатериалов следует выбирать исходя из размеров стропильной конструкции.

Монтаж мауэрлата

Рассмотрим пошагово способ постройки своими руками крыши с наслонными стропилами и чердачным помещением. На первом этапе выполняется установка на продольных стенах дома верхней обвязки – мауэрлата. Обвязка воспринимает на себя давление всей кровельной системы и равномерно передает ее строительным конструкциям – стенам и фундаменту.

Мауэрлат изготавливается из бруса (сечением от 50×150 до 150×150 мм), обработанного специальными защитными средствами для предохранения от гниения и возгорания.

Мауэрлат можно делать различными способами :

• в кирпичную кладку вмуровывается катаная проволока, посредством которой брус закрепляется на стене (проволока продевается сквозь специально выполненные отверстия и плотно закручивается);
• в кладку вмуровываются длинные металлические шпильки диаметром от 12 мм;
• в верхней части стены выполняется монолитная бетонная балка с вмурованными стальными шпильками.

Шпильки должны располагаться с шагом не более 120 мм. Высота выступающего конца крепежного элемента должна на 20-30 мм превышать суммарную толщину гидроизоляции и бруса, в котором следует заранее сделать отверстия. Брус надевается на шпильки и плотно притягивается гайками с широкими шайбами.

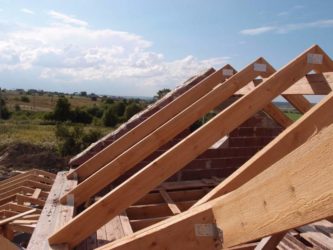

Возведение стропильной системы

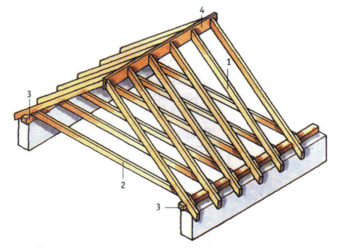

Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.

На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.

Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.

На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.

В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.

Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.

Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.

Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.

Необходимо предусмотреть и утепление фронтонов.

Утепление крыши и монтаж кровли

На стропильную систему набивается обрешетка, шаг которой рассчитывается исходя из характеристик кровельного материала – его размеров и жесткости, способа монтажа. Если предусмотрено использование гибких материалов (битумной черепицы, пленки ПВХ, рулонных битумных кровель), необходимо делать сплошной ровный настил.

К утеплению крыши необходимо отнестись максимально внимательно, так как в противном случае тепловые потери будут весьма существенны. Обычно двускатная кровля сразу выполняется с учетом применения тех или иных материалов для утепления – при строительстве стропильной системы своими руками шаг стропил рассчитывается относительно ширины листового утеплителя. Это позволяет построить крышу с минимальными экономическими затратами, так как материал для утепления не придется резать. Кроме того, данный подход ускоряет и упрощает монтаж системы утепления и пароизоляции.

Возведение двускатной крыши рекомендуется выполнять с двумя помощниками. Соблюдение технологии работ позволяет построить надежную, долговечную конструкцию.

Похожие новости

Источник: http://krovlya-mp.ru/stropilnaya-sistema-dvuhskatnoj-kryshi-svoimi-rukami-poshagovo.html

Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

• С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
• Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
   • надежно фиксирует нижние концы стропил к балкам;
   • выступает в качестве балок для пола мансардных помещений;
   • служит основой для потолка нижнего этажа дома.
3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

   Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.

4. Лежень – продольный брус достаточно большого сечения, основа для крепления стоек. Устанавливается на внутренние несущие перегородки дома и служит для равномерного распределения нагрузки от кровельных стоек.
5. Подкосы – наклонные бруски, упирающиеся в основания опорных брусьев и стропила. Позволяют снизить нагрузку на стропильные ноги, придают конструкции дополнительную жесткость и прочность. В районах с высокой снеговой или ветровой нагрузкой рекомендуют сделать несколько подкосов в одной стропильной ферме.
6. Коньковый прогон – горизонтальный брус в верхней части каркаса, равный по длине всей крыше. Служит для крепления стропильных ног с определенным шагом.
7. Мауэрлат – брусовая обвязка стен дома, необходимая для опоры нижних частей стропильных ног. В деревянном срубе функции этого элемента выполняют бревна верхнего венца.

Виды стропильных систем: выбираем подходящую

Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

Параметры крыши

Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м2 поверхности.

Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

Угол наклона крыши в зависимости от материала

Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

Подготовка и обработка пиломатериала для каркаса

Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого  из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

Сборка стропильных ферм

У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

Тематический материал:

• Соломенная крыша своими руками

Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

Схема стропильной системы

Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

Источник: https://besedkibest.ru/o-kryshah/kak-sdelat-stropila-na-dvuhskatnuyu-kryshu/

Стропильная система двухскатной крыши: устройство и монтаж своими руками, видео и фото

Стропильную систему двухскатной крыши под силу возвести даже новичку, так как это довольно простая конструкция. Для возведения двухскатной стропильной системы необходимо заранее ознакомиться с деталями, подсчитать необходимые материалы для монтажа и выполнить требуемые расчеты. Следует знать, что при расчетах несущая способность данной конструкции зависит от влияния внешних факторов, таких как ветер, снег, а так же давление веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по строительству стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длинастропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.
Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.Из брусков и досок возводится каркас. Эти элементы каркаса соединяют на шипах или в пол дерева, далее все крепится гвоздями.

Обшивка производится доской, вагонкой или сайдингом, выдерживая цветовую гамму в отделке фасада здания. Для устройства оконного проема создается каркас по размерам окна. В случает утепленного чердака, необходимо будет утеплить и фронтон. Утеплитель закладывают в середину каркаса. Применяют утеплитель из минерально ваты с пониженной горючесть.

С наружной стороны каркас обшивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал вставляют паронепроницаемую пленку или паронепроницаемую мембрану.

Источник: https://bibliostroy.ru/dvuxskatnaya-krysha/stropilnaya-sistema-dvuxskatnoj-kryshi/

Установка стропил двухскатной крыши своими руками

Двухскатная крыша, то есть конструкция с двумя наклонными поверхностями это идеальное сочетание простоты, надежности и удобства в эксплуатации. Крыша с двумя скатами легко справляется с нагрузкой от ветра и снега, может быть использована с любым кровельным материалом и экономически выгодна по сравнению с другими вариантами крыш. Кроме того, мансардная крыша позволяет сохранить полезную площадь и обустроить под собой чердак, мансарду или даже целую комнату. Сочетание этих параметров делает мансардную крышу рациональным решением как для частного, так и для коммерческого строительства.

Возвести стропила для двухскатной кровли достаточно просто и своими руками если Вы имеете сравнительно небольшой строительный опыт и помощников. Конструкция этой крыши настолько проста, что не требует специальных навыков и сложных расчетов.

Типы двухскатной крыши

Прежде чем приступить к монтажу двухскатной кровли необходимо определиться с ее типом. Рассмотрим основные из них:

1. Симметричная мансардная крыша является наиболее распространенным и простым вариантом устройства кровли. Ее плюсы в надежности, равномерном распределении нагрузок на несущие стены, минусы – в трудности обустройства под такой крышей полноценной комнаты из-за наличия глухих углов по обеим сторонам.
2. Асимметричный двухскатный навес образуется, когда один из углов становится более 45 градусов. Такой тип кровли позволяет располагать под собой жилые помещения, однако, при монтаже такой конструкции важно помнить о более точном и детальном расчете при проектировании, ведь нагрузка на разные стены будет существенно отличаться.
3. Ломаная с наружным или внутренним изломом кровля позволит расположить под собой полноценный второй этаж, однако, требования к расчетам подобной кровли становятся достаточно жесткими.

Конструкция стропильной системы двухскатной крыши и материалы для нее

Прежде чем приступить к постройке двухскатной кровли рассмотрим ее основные элементы:

• мауэрлат распределяет нагрузку от крыши на несущие стены здания, поэтому для мауэрлата выбирают брус из прочной древесины (сосна, дуб, лиственница) сечением 100*100 или 150*150 мм. Возможно также использование мауэрлата из металла, например, швеллера.
• Основным элементом стропильной системы является стропильная ногаиз прочного бруса или бревна. То или иное соединение стропильных ног определяют весь внешний вид крыши.
• Для придания жесткости каркасу из стропильных ног на определенном расстоянии между стропилами используются затяжки, с помощью происходит завязывание ног  в единую конструкцию, и прогоны. На месте смыкания двух стропил устанавливается коньковый прогон, на который в дальнейшем монтируется конек крыши.
• Часть нагрузки от веса крыши принимают на себя вертикально установленные в определенный выставленный промежуток брусы, которые носят название стойки для стропил. В зависимости от размера и типа кровли их может быть от одного до нескольких штук.
• Для фиксации кровельного материала и передвижения во время строительства крыши на монтируемую конструкцию перпендикулярно стропилам набивают обрешетку.

ВАЖНО: стропильная система двухскатной крыши требует для своей постройки только качественную древесину без повреждений, сучков и червоточин. Для повышения защитных свойств дерева все материалы желательно обработать специальными препаратами.

Расчет схемы стропильной системы двухскатной крыши: какие важные моменты стоит учесть

Расчет нагрузки на стропильную систему – важный и ответственный шаг, от точности которого будет зависеть прочность и долговременность Вашей конструкции. Нагрузки на двухскатную крышу меняются в зависимости от ряда факторов:

• к постоянным нагрузкам относится вес всех материалов, использованных для постройки мансардного этажа: самой стропильной системы, обрешетки, утеплителя, кровельного материала и т.д. В среднем величина такой нагрузки колеблется в пределах 40-45 кг на кв. метр.
• к переменным нагрузкам относится воздействие ветра, дождя, снега. Важно помнить, что двускатный навес с чрезмерно крутым скатом ветер опрокинет, а с пологим – поднимет.

ВАЖНО: рассчитывая схему стропильной системы и определяя расстояние между стропилами, помните и о весе самой кровли и соотносите ее с возможностями самого здания.

Основные расчеты при создании чертежа двухскатной крыши сводятся к нескольким пунктам:

1. В первую очередь необходимо определиться с углом наклона конструкции. Минимальный угол наклона должен быть не менее 5°, что возможно при использовании мягкой кровли. Для металлочерепицы, профнастила или шифера минимальный наклон кровли рекомендуется от 20 до 45°. Помните, что от угла наклона будет зависеть и размер внутреннего помещения под мансардой.
2. Следом за определением угла наклона следует рассчитать какое расстояние между стропилами. Рекомендуемый шаг для жилых домов колеблется в промежутке от 60 до 100 см. Чем тяжелее выбранный Вами кровельный материал и больше внешние воздействия на крышу, тем чаще следует выставлять стропильные ноги.
3. Следующим шагом необходимо разобраться, как рассчитать длину стропила. Делаем это с помощью теоремы Пифагора, где «а» — высота Вашей будущей крыши, «b» — ширина половины здания. Соответственно, что определить длину стропила необходимо извлечь квадрат из суммы квадратов первых величин. Рассчитанный размер мы рекомендуем увеличить на 60 см для выноса стропил за стену.

Установка мауэрлата

Началом сборки стропильной конструкции двухскатной крыши является установка мауэрлата.

ВАЖНО: мауэрлат должен стоять строго горизонтально, поэтому перед монтажными работами следует проверить уровень стены и при необходимости скорректировать отклонения цементным раствором.

Крепление мауэрлата к верхнему краю стены зависит от типа дома:

• для кирпичного строения мауэрлат крепится к верхнему ряду кладки стены;
• у деревянного дома основанием для мауэрлата будет верхний венец;
• дома, возведенные из легких строительных материалов, таких как газо – или пенобетон, перед монтажом мауэрлата требуют возведения специального армированного пояса, в который устанавливают шпильки.

Связка стены и мауэрлата возможна несколькими способами:

• проволокой большого диаметра, которая закрепляется в кладке и двумя концами продевается через отверстия в доске мауэрлата и загибается;
• шпильками не менее 12 мм диаметром, на которые насаживается мауэрлат и закручивается гайками;
• крепление бруса возможно также анкерными болтами также диаметром 12 мм.

Установка стропил для двухскатной крыши

Стропила – главный элемент для каркаса крыши, от правильного и грамотного монтажа стропил и выбора расстояния между стропилами зависит прочность всей крыши. Изготовление стропильных пар, которые станут основой для Вашей будущей кровли, следует делать по шаблону, чтобы все стропильные пары были абсолютны идентичны друг другу, а крыша получилась ровная и симметричная по всем параметрам.

Способы монтажа стропильной системы:

• Устанавливать стропила возможно сразу на высоте. Важно заметить, что выполнять все замеры и подрезки на крыше будет очень проблематично, но такой вариант установки можно полностью выполнить своими силами;
• отдельные элементы конструкции стропильной системы можно собрать на земле и затем поставить их на крышу. Минус такого способа заключается в том, что вес получившейся конструкции потребует использование дополнительного оборудования для подъема стропил на высоту.

Разберем, как правильно поставить стропила для двухскатной крыши. Установку стропильных пар целесообразнее начать с противоположных концов будущей кровли. Крепление стропильных ног к основе мауэрлата возможно гвоздями, скобами или уголками со смещением вдоль оси мауэрлата.

Далее, между первыми закрепленными в разных концах крыши стропильными парами следует натянуть веревку для обозначения уровня конька и упрощения монтажа следующих пар, которые монтируются на определенное расстояние между стропилами. Такой способ удобен, если стропильные пары собираются на земле.

Если же монтаж конструкции происходит сразу на высоте, то целесообразней после монтажа крайних стропильных пар установить опору конька и затем к нему крепить стропильные бруски.

Монтаж обрешетки мансардной крыши

Обрешетка – важный элемент двухскатной крыши, которая позволяет удобно перемещать по крыше во время строительных работ и крепить к ней кровельный материал. Какое расстояние при монтаже обрешетки необходимо выбрать в зависимости от выбранного вида кровли:

• для мягкой кровли необходимо сделать сплошную обрешетку с минимальными зазорами;
• расстояние между обрешеткой в случае профнастила или шифера составить 440 мм;
• под металлочерепицу рекомендуется настилать обрешетку с зазором в 350 мм.

Несмотря на видимую простоту, строительство двухскатной кровли требует достаточно хорошей подготовки. Ведь неправильный расчет или ненадежное крепление может испортить всю работу. Однако, стропила для двухскатной крыши своими руками всё таки можно возвести и это под силу даже малоопытному строителю. Главное – неукоснительно следовать нашим советам и не пренебрегать лишними расчетами.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/ustanovka-stropil-svoimi-rukami.html
