Стропила для крыши своими руками монтаж крепление

В этой статье:

Монтаж стропильной системы двухскатной крыши своими руками

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

Элементы конструкции стропильной системы

стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;

лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наклонного типа

конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов. Использовать кобылки предпочтительнее, чем делать длинные стропильные ноги. Сгнившую кобылку заменить гораздо проще и дешевле. Ведь в этом случае не придется разбирать всю кровлю.

Стропильные системы висячего типа

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

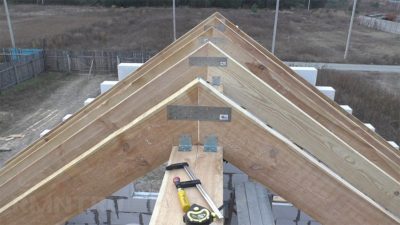

Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

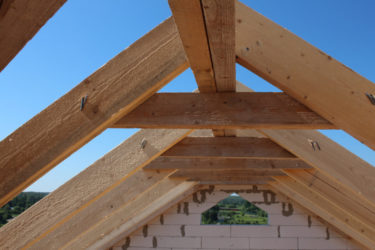

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

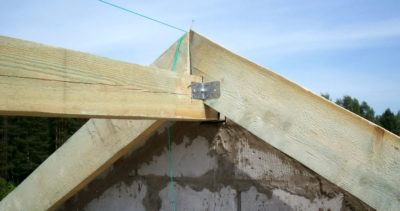

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

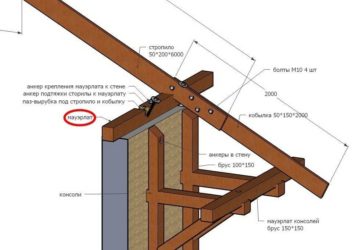

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски. Важно только, чтобы кора была удалена, а первая доска все равно была обрезная.

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

http://https://youtu.be/3ykQjiMMUbA

Источник: https://samstroy.com/%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6-%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B9-%D1%81%D0%B8%D1%81%D1%82%D0%B5%D0%BC%D1%8B-%D0%B4%D0%B2%D1%83%D1%85%D1%81%D0%BA%D0%B0%D1%82/

Установка стропил самостоятельно – рекомендации экспертов

Постройка собственного дома – это всегда траты: начиная от проекта и заканчивая его реализацией, нигде не обойтись без помощи профессионалов. Но так ли это на самом деле? Разве нельзя сделать большую часть работы своими руками? Можно, если воспользоваться советами с нашего сайта!

На ресурсе много говорится о фундаментах, как о надежном основании любого здания. Но, кроме устойчивой основы, на уют и комфорт пребывания в доме влияет хорошая крыша, которая не протекает и помогает сохранить тепло в помещении.

Любая кровельная конструкция не обойдется без высокопрочных стропил, а их сборка – одна из самых трудоемких задач при возведении монолитного или частного дома. Каркас для новой крыши можно купить в ближайшей деревообрабатывающей пилораме, а установить, соблюдая все технологические предписания и особенности разных конфигураций, можно самостоятельно. Далее, рассмотрим главные элементы и способы установки стропил на крыше частного дома.

Элементы стропильной конструкции

Мауэрлат – главная составляющая всей системы, своеобразный фундамент, который устанавливается по периметру стен и создает оптимальный баланс нагрузки, защищая конструкцию от непроизвольного движения в момент сильных ветров или обильных осадков. Мауэрлат можно изготовить из строганного бруса, в некоторых домах его может заменить верхняя обвязка стен.

Стропильные ноги – предназначены для удержания своеобразного сэндвича. Между несущими стропилами прокладывается лист уплотнителя, а поверх него кладется обрешетка.

Прогоны – цельные балки, которые укладываются по уровню вдоль кровли. Используются для фиксации стропильных ног. Подразделяются на несколько видов: коньковый прогон (располагается в верхней части кровли), боковой (расположен по центру несущих ног стропил).

Стойки – принимают на себе незначительный вес конструкции. Применяются для усиления упоров стропил и конька.

Подкосы – устанавливаются специально для удержания стропильных ног. Монтируются в наклонном положении. Придают сооружению дополнительную прочность.

Монтаж стропильной системы

Для того чтобы начать монтажные работы по возведению крыши частного дома, желательно ознакомиться с теоретической частью, из которой можно узнать, как правильно установить стропила на кирпичные или деревянные стены. Рассмотрим самую распространенную последовательность установки элементов стропильной системы.

Установка мауэрлата

Перед укладкой мауэрлата на деревянные стены можно добавить по одному бревну по всему периметру, чтобы увеличить высоту потолка. Под верхние бревна, которые будут основанием, желательно подложить вязальную проволоку, с помощью нее он будет крепиться к основанию стены. Более простой способ – закрепить основание с помощью больших анкерных болтов.

Для кирпичных или бетонных стен рекомендуется сначала уложить железобетонную стяжку, она применяется для крепления мауэрлата к несущим стенам.

Сначала идет гидроизолирующая пленка или рубероид. Далее, готовую заготовку выкладываем по всему периметру стен. В некоторых случаях длина брусьев может быть меньше стен в таком случае их необходимо уровнять.

Как соединить мауэрлат

После укладки проверяем геометрию. Для этой операции идеально подойдет – лазерный уровень.

Пренебрегать этой операцией не стоит – малейшая неточность в 1-2 см. грозит некачественной сборкой всей стропильной системы, что может привести к незапланированному ремонту крыши уже на следующий год.

Полезно знать. Самым простым способом проверки считается веревка или леска. С их помощью можно замерить расстояние одной диагонали (от одного угла до противоположного), зафиксировать и сравнить с другим, и если результат совпадет, то все сделано правильно.

Закрепляем углы мауэрлата.

Крепим всю конструкцию с помощью проволоки, анкерных болтов или шпилек. Для крепления с помощью шпилек и анкеров следует заранее проделать отверстия. С этим легко справится тихоходная электродрель. Завинчивание болтов лучше проводить в несколько этапов, поочередно с каждой стороны.

Делаем правильный монтаж стропил

Стропила

Перед тем как приступать к монтажу стропил, желательно определиться с типом, всего их два – висячая установка стропил крыши и наклонная. их задача – крепление и удержание всех элементов, а отличие – количество опор.

Наклонные имеют 2 или 3 шт. Для небольших зданий с маленькими пролетами используется наклонная система установки односкатных стропил. Двускатные используются для помещений домашнего или общественного назначения, которые наделены дополнительными, несущими перегородками и колоннами.

В области основания бруса стропильные ноги должны плотно прилегать к мауэрлату, а в верхней – в коньковый прогон, который крепится на стойки, монтируемые на нижний прогон. Соединение лучше производить на заранее подготовленных врубках металлическими хомутами или скобами.

Висячие опираются на несущие стены в двух местах, дополнительные подпорки не используются.

Следовательно, если планируемый наклон будет меньше 45 градусов, горизонтальное давление будет больше вертикального, а значит, стоит задуматься об аварийном укреплении. Поэтому необходимо перед началом работ провести все расчеты и определиться, как установить стропила в вашем случае.

Стропильная система для будущей мансарды

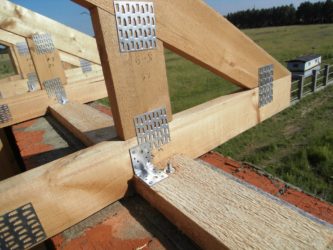

Самым распространенным способом крепления считаются стяжки из металлических или деревянных конструкций. Место их установки подбирается индивидуально и напрямую зависит от желаемой функциональности чердачного помещения. Например, если крыша будет использоваться в роли мансарды, место стяжки должно быть у основания стропильных ног.

Монтаж несущих стропил для двускатной крыши

Чтобы создать надежное крепление всей крыши, которое способно выдержать большие нагрузки, надо воспользоваться комбинированным способом монтажа, т.е. установка стропил пройдет с помощью двух технологий – наклонной и висячей.

Для монтажа лучше всего подойдут высококачественные балки с антисептической обработкой. Самый распространенный размер – 49,9*149*5000 мм. Если длина бруса будет больше указанного, желательно увеличить высоту несущей балки до 180 мм. Установку стропильной системы следует проводить параллельным образом, т.е смонтировав стропилу с одной стороны, сразу ставим с противоположенной.

Предварительную разметку и просверливание отверстий под крепления лучше всего делать на земле.

Для того чтобы опоры были максимально устойчивы, желательно сделать нижние пазы по диаметру мауэрлата.

Выделив верхний участок пересечения, поступаем таким же методом и делаем врезку равную половине диаметра бруса.

При закреплении внахлест, верхнее крепление должно получиться без дополнительных выступов.

Для того чтобы все пазы получились одинакового диаметра, необходимо подготовить врезной шаблон. Самым распространенным материалом для его изготовления считается фанера или плотный картон. По предварительно составленному чертежу из фанеры вырезается макет в двух экземплярах, прибивается на брус с двух сторон и обводится карандашом. Сделанная врезка по такому принципу получится плотной и максимально ровной.

Врубки желательно делать максимально простыми, так как изощренно вырезанные соединения могут быть абсолютно не надежными.

По возможности смонтированные плоскости должны быть перпендикулярными силам нагрузки, которые могут появляться вдоль деревянных элементов.

После создания конструкции ее следует надежно закрепить на мауэрлат. Для этого подойдут обычные гвозди или специальные анкера. Следующий шаг – определяем минимальное расстояние стропил друг от друга.

Чтобы его определить, смотрим таблицу.

Длина стропиль-ной ноги, м	Расстояние между соседними стропилами, см
110	140	175	213
Толщина стропильной ноги, см
Бруски	Бревна	Бруски	Бревна	Бруски	Бревна	Бруски	Бревна
Меньше 3	8 * 10	Ø 10	8 * 13	Ø 13	9 *10	Ø 10	9 * 16	Ø 16
От 3 до 3,5	8 * 13	Ø 13	8 * 16	Ø 16	8 *18	Ø 18	9 *18	Ø 18
От 3,6 до 4,2	8 * 16	Ø 16	8 * 18	Ø 18	9 *18	Ø 18	10 *20	Ø 18
От 4,2 до 4,9	8 * 18	Ø 18	8 * 20	Ø 20	10 *20	Ø 20	–	Ø –
От 4,9 до 5,7	8 * 20	Ø 20	10 * 20	Ø 20	–	Ø –	–	Ø –
От 5,7 до 6,2	10 * 20	Ø 20	12 *22	Ø 22	–	Ø –	–	Ø –

Примерка стропильных ног

Ниже рассмотрим главные аспекты, которые повлияют на выбор сечения стропильной ноги:

Выясняем, какое будет постоянное давление на брусья.
Покрывной материал, использующийся в конкретном случае.
Желаемый угол наклона односкатной или двускатной кровли, который легко рассчитать, если воспользоваться советами из другой статьи на нашем сайте.
Габариты дома и предполагаемая сложность монтажа.
Климатические условия вашей области. В расчет идет уровень выпадения осадков в летний и зимний период.
Материал и качество самих стропил. Самым лучшим вариантом будут бруски, получаемые из хвойных пород деревьев. Но иногда можно наткнуться на подделку, поэтому лучше подбирать более качественные сорта, чтобы по древесине можно было определить природную принадлежность материала.

Главной характеристикой используемой древесины является ее влажность. Подходящий уровень должен находиться в пределах 22 процентов. Если вы задались вопросом, как ставить стропила с повышенной влажность? Ответ – никак! Им необходимо хорошенько просохнуть. Вся причина заключается в том, что чрезмерная влага будет со временем испаряться, а древесина ссыхаться, что приведет ее к деформации и изменению размера, а это может повлечь за собой более негативные последствия, например – нарушение герметичности.

Переходим к примерке ног. Сегодня используется несколько надежных креплений. Использовать их можно для любых видов крыш. От их исполнения будет зависеть надежность и правильность присоединения стропил к мауэрлату:

Для обоих случаев можно использовать разнообразную комбинацию висячих и наклонных стропил.

Жесткий способ применяется для стандартных конструкций, которые устанавливаются без поворотов, загибов. Для его использования желательно заранее нанести риски на бруски и сделать соответствующие запилы с последующим креплением стропильной ноги к мауэрлату.

Скользящее (очень часто называют свободное крепление) имеет несколько ступеней крепления. Это делается для того чтобы оставить определенный запас для оседания каркаса, можно использовать в совокупности с плохо просушенными стропилами.

Трудно переоценить значение правильной установки стропил для устойчивости и долговечности кровли.

Таким образом, применив основные знания, полученные из данной статьи, вы сможете не только проконтролировать процесс, которым руководят профессионалы, но и осуществить большую часть работы своими руками, существенно сократив при этом расходы и сэкономив время и нервы.

Удачной вам стройки!

Источник: https://small-house.ru/ustanovka-stropil-samostoyatelno-rekomendatsii-ekspertov/

Производим монтаж стропил своими руками

Монтаж стропил является первым и важным этапом строительства крыши. От того, как были подобраны материалы, как выдержаны размеры, проведена ли обработка и другие работы, зависит общий успех всего дела. Существуют общие требования к материалам, порядок выполнения монтажа и другие нюансы, которые помогут правильно поставить остов будущей крыши.

Немного о терминологии

Стропильная система своими руками требует определенных знаний. Все элементы конструкции имеют свои названия, с которыми мы сейчас познакомимся.

И так, что такое стропила? Это несущая конструкция крыши, имеющая один, два или больше скатов. В нее входят:

стропильные ноги — наклонные брусья или доски, которые создают форму крыши;
стойки — вертикальные брусья или доски, поддерживающие конец и стропильные ноги;
подкосы — наклонные балки, поддерживающие стропильные ноги.

В зависимости конструкции, стропила бывают наклонными и висячими. К первому типу относятся брусья, которые нижней частью упираются в стену дома, верхней — в конек крыши, а посредине имеют промежуточную опору. Такая конструкция ставится в случае, если стропильная нога имеет длину более 5 м. Висячие стропила, соответственно, таких опор не имеют.

Еще одной составляющей стропильной системы является прогон, который выполняет функцию на усиление стропильных конструкций. Это горизонтально лежащий брус, перпендикулярный ногам. Различают коньковый (в месте, где сходятся брусья) и боковой.

В некоторых конструкциях устанавливают затяжки между стропильными ногами. Они создают дополнительное соединение и дополнительно укрепляют конструкцию. В случае, если ставятся несколько вертикальных стоек, под них кладется горизонтальная балка, которая называется лежень. Она принимает на себя нагрузку, равномерно распределяя ее. Все это необходимо, чтобы получилось усиление стропильной системы. Это продлит срок жизни конструкции, в также обеспечит лучшую защиту от ветра и других природных угроз.

Срок службы брусьев увеличат специальные пропитки от огня, грибков и вредителей. Разобравшись с основными терминами, рассмотрим последовательность действий, необходимую для установки стропильной системы.

Закладываем основу

Для выполнения работ потребуется ряд инструментов, среди которых обязательно должны быть следующие:

уровень;
рулетка;
пила ручная;
топор;
долото или стамеска;
плоскогубцы или клещи.

Установка стропил своими руками обычно выполняется при помощи гвоздей, длина которых подбирается в зависимости от толщины балок и брусьев. Их вполне достаточно, чтобы обеспечить качественное крепление всех элементов конструкции.

Последовательность действий начнем рассматривать с закладки основы для стропильной системы. В каменных или кирпичных домах для этого используется мауэрлат, а в деревянных конструкциях — верхний венец (верхняя обвязка). Это по своей сути прогоны, опоясывающие верхнюю часть стен. Они массивнее брусьев, которые используются на монтаж стропильной системы.

Перед укладкой мауэрлата на каменную или кирпичную стену нужно положить слой изолирующего материала. Он защитит дерево от влаги, которая конденсируется на поверхности камня. Для этих целей используют обычный рубероид.

Чтобы обеспечить большую надежность конструкции крыши, стропильные ноги врезают в мауэрлат или верхний венец. Такое крепление балок убережет систему от деформации, которая может возникнуть со временем из-за нагрузок в виде сильного ветра или толстого слоя снега.

Ставим стропила

Как установить стропила? В зависимости о величины угла наклона скатов крыши делятся на:

скатные (угол наклона более 10 °);
плоские (угол наклона менее 10 °).

В зависимости от размеров крыши, угла наклона ската и толщины брусьев в системе выбирается шаг между стропильными ногами. Минимальное расстояние при креплении стропил к балкам — 70 см.

Специалисты отмечают, что расстояние между ферм зависит и от типа кровельного материала, которые хозяин дома намерен использовать при строительстве дома. Для укладки мягкой кровли берется минимальное расстояние. А для шифера, металлочерепицы и других подобных материалов расстояние может быть и увеличено.

Как правильно поставить стропила, чтобы вся конструкция получилась ровной? Для этого сперва ставится одна пара ног на одном конце крыши, а затем вторая — на другом. Между ними натягивается бечевка, которая выполняет роль направляющей. Она поможет закрепить стропила на одном уровне и равномерно. Важно следить, чтобы в процессе работы бечевка не провисала.

Крепление стропил к балкам, как мы уже отмечали выше, делается гвоздями. Мастера советуют делать торцевое соединение, а не внахлест. Между собою компоненты, при помощи которых выполняется монтаж стропильной системы, также крепятся металлическими скобами. Для крепления стропил к балкам используют саморезы. Это считается боле надежным типом крепления.

Следует отметить, что часть стропил на некоторое расстояние выходит за край стены. За счет этого создается выступ, предохраняющий стену от дождя и снега. Стандартная схема крепления стропил к балкам предусматривает минимальную длину такого выступа в 50 см. Выступающая часть крыши может быть и длиннее, в зависимости от потребностей владельцев будущего дома.

Установка пар стропильных ног идет через всю крышу, от одного ее края к другому. Монтаж стропильной системы должен обязательно вестись таким образом, чтобы была возможность вовремя исправить неровности или конструкционные ошибки.

Каждая пара ног крепится в лежачем положении, после этого она поднимается и устанавливается в подготовленные пазы. После этого выполняется крепление стропил к балкам и предварительная фиксация. Когда установлены несколько пар, их фиксируют при помощи прогонов.

Дополнительные конструкционные элементы

Выше упоминались разные элементы, которые используются для того, чтобы усилить конструкцию. Они особенно необходимы, если предстоит сделать стропильную систему большого размера или в местности, где ставится дом, часто бывают сильные ветры, выпадают обильные снегопады и дожди.

Количество стоек, прогонов и других подпорок, которые составят будущую крышу, тоже обусловлено и весом кровельного материала, который будет использован. Например, черепица создаст большую нагрузку. И чтобы равномерно распределить ее на всю конструкцию, при креплении стропил к балкам потребуются все описанные нами выше дополнительные конструкционные элементы.

Как правильно установить стойки и прогоны, подкосы, затяжки и ригели? Количество стоек выбирается таким образом, чтобы одна из них по центру подпирала крышу, а от нее к краям ставится равное количество опор через одинаковые промежутки.

Покосы крепятся от лежня, который проходит через всю крышу по ее длине, к середине каждой из стропильных ног. Так создается дополнительная точка опоры, и нагрузка на каждый скат распределяется равномернее.

Источник: https://moigarazh.ru/krysha-garazha/montazh-stropil-posledovatelnost-dejstvij-ustanovka-kreplenie.html

Технология монтажа стропил на крышу

Как известно, стропильная система – это основная несущая конструкция крыши. Именно она «держит» на себе весь груз кровельного «пирога», а также все нагрузки от снега и ветра. Именно поэтому к ее возведению нужно относиться «ответственно». А как провести монтаж такой системы? Как выполняется установка стропил на крышу? Какие здесь следует учитывать нюансы? Об этом и о других вопросах связанных со стропильной системой и пойдет речь в статье.

Общие понятия

Установка стропил – это один из важных этапов возведение любой крыши. Чаще всего эту работу поручают профессионалам, так как она довольно сложна. Но, если имеется некоторый опыт в строительных и плотницких работах, то ее можно выполнить и своими руками. Но прежде чем приступить к установке стропил, следует ознакомиться с самой конструкцией крыши.

В эту систему входят следующие составляющие:

Скаты. Их количество зависит от типа крыши. Наиболее часто встречающийся вариант – это двухскатный. Именно эту основную часть крыши и поддерживают стропила, которые вы будите укладывать.
По периметру всех стен, сверху производится установка мауэрлата. Этот элемент можно не использовать, если дом построен из деревянных брусьев. Нижний конец стропил крепится к мауэрлату. Этот элемент необходим для того, чтобы вес всей системы равномерно распределялся на стены.
Конек. Это верхняя часть крыши. Здесь сходятся скаты и стропила. Этот элемент присутствует в любом типе крыши, кроме односкатного варианта.
Ендова. Она может быть включена не во все конструкции. Ендова присутствует в тех случаях, когда скаты, а соответственно и стропила, образуют входящий угол.
Свес или карниз. Этот элемент предназначен для того, чтобы осадки, стекающие с кровли, не повреждали стены и фундамент. Свес может являться непосредственным продолжением стропил или быть их отдельной составляющей. Карниз может отступать от стен на любое приемлемое вам расстояние, но он не должен быть меньше тридцати сантиметров.
Кровля. Эта часть будет непосредственно защищать ваше строение от внешних воздействий. Кровля может иметь вид своеобразного «пирога». Если в чердачном помещении создана жилая комната, то вам придется установить теплоизоляцию и другие слои. Если мансарды не будет, то достаточно уложить кровельный материал и гидроизоляцию.

Стропильная система – это «костяк» всей крыши. Именно она будет нести все нагрузки от кровельного «пирога» и других компонентов. Поэтому технология установки стропил должна соблюдаться неукоснительно. Правильный монтаж будет гарантией долгой службы всего строения.

Материал для стропил

Во время возведения крыши важно ответственно подойти к каждому этапу. Установка стропил – это «серьезно». Но, если эти элементы будут некачественными, то от правильного монтажа мало что будет зависеть. Стропила могут быстро выйти из строя и тогда серьезных ремонтных работ вам не избежать.

Прежде чем приступить к установке своими руками, следует выбрать материал для этих основных элементов всей системы крыши. А какой вариант можно использовать? Здесь специалисты предложат следующее:

Железобетонные конструкции. Такие стропила часто используют при строительстве промышленных объектов. У них есть масса недостатков. Установка таких конструкций требует использование спецтехники. К тому же они весят очень много. Поэтому железобетонные изделия в частном домостроении не применяются;
Металлические стропила. Здесь имеется в виду стальные изделия, тавра и другие. Такие конструкции получаются легкими и компактными. Но вот их стоимость может быть довольно высокой. Плюс ко всему, стальные элементы обладают высокой теплопроводностью. Еще один недостаток – это трудности с монтажом. Установка металлических стропил потребует наличие специального оборудования, например, сварочного аппарата;
Древесина. Это самый распространенный вариант материала для стропильной системы. Если говорить о минусах, то специалисты отмечают склонность дерева к гниению и возгоранию. Но такие недостатки легко устраняются при помощи специальных пропиток.

Установить стропила из древесины можно своими руками, используя только обычный набор плотника. Чаще всего используются брусья. В некоторых случаях можно применить и доски. Самое главное – это чтобы материал был качественным. Не стоит использовать доски или брусья уже долгое время бывшие в употреблении.

Подготовка

Прежде чем ставить стропила, следует пройти подготовительный этап. Прежде всего, следует составить схему. Без точного чертежа провести правильную установку стропил невозможно. При составлении схемы следует учесть следующие моменты:

Какая стропильная система будет использоваться. Существует два варианта – это наслонная и висячая. В каждом случае установка стропил производится по своим правилам. Это нужно обязательно учитывать.
Определиться с углом наклона ската. Здесь учитываются различные параметры. Во-первых, природные условия в вашем регионе. Чем меньше угол наклона, тем больше скапливается снега. При этом уменьшается ветровая нагрузка. При большом угле наклона все наоборот. Во-вторых, следует учитывать и рекомендации от производителя кровельного материала.
Нагрузки. Перед тем как составлять схему следует определиться с тем, какие силы будут воздействовать на всю конструкцию. Исходя из этого, рассчитываются все параметры самих стропил и частота их установки. Учитываются как переменные, так и постоянные нагрузки. К первым относят атмосферные воздействия – это осадки и ветер. К постоянным нагрузкам относится вес всех компонентов крыши, включая установленное оборудование, читайте подробнее: расчет стропильной системы.
Параметры самих стропил. Тут нужно рассчитать их длину и сечение. Эти величины будут зависеть как от конструктивных особенностей самой крыши, так и от нагрузок, которые она должна выдерживать, читайте также: как рассчитать длину стропил.

После составления схемы следует подготовить все необходимые материалы и инструменты. Особое внимание стоит уделять сами стропилам и другим компонентом стропильной системе. Древесина – это капризный материал. Поэтому установка стропил должна начинаться с их обработки различными пропитками.

Кроме этого, нужно внимательно осмотреть каждую доску или брус, который будет использоваться. Если были замечены следы гниения или большое количество сучков, то такой материал для установки стропил лучше не применять. Также внимательно нужно отнестись к влажности древесины. Этот параметр не должен превышать десяти процентов.

Кроме древесины для стропил нужно подготовить и другие материалы и инструменты. В первую очередь следует запастись крепежом. Установка стропил проводится с использованием главным образом гвоздей. Но кроме этого могут применяться металлические скобы, уголки и другие приспособления.

Если речь идет об инструментах, то вполне сгодится обычный набор плотника. Установка стропил своими руками проводится с использованием пилы, топора, рубанка, сверла и других инструментов. Кроме этого, следует подготовить приспособления для нанесения разметки.

Способы соединения стропил

Древесина прекрасно поддается обработке. Именно поэтому, конечно кроме всех остальных преимуществ, ее и выбирают при возведении крыши. Из-за легкости обработки существует множество способов соединения деревянных элементов. Прежде чем начать монтаж стропил, стоит знать, как их можно крепить между собой, наращивать и соединять с другими компонентами системы.

https://www.youtube.com/watch?v=L_sN9PgA-Co

Для выполнения этих задач можно использовать следующие варианты:

если надо нарастить стропила выполненные из досок перед установкой, то применяют сплачивание. При этом под местом стыка обязательно должна находится опора. При таком методе концы досок накладывают друг на друга на расстояние минимум в 20 процентов от длины всего пролета. После этого их скрепляют в шахматном порядке гвоздями или болтами;
при наращивании брусчатых стропил перед их установкой используют либо метод косого прируба, либо способ под название лобовой упор. Первый вариант считается более надежным. При нем делается косой сруб с обоих концов бруса. После чего он стыкуются и закрепляются между собой гвоздями или болтами. При втором варианте части стропил соединяются торцами, а место стыка укрепляется накладками;
при креплении стропил к мауэрлату используются разные способы. Самым надежным считается жесткий. Такой способ выбирается при наслонной системе. Внизу стропил перед их установкой делается запил. Его размеры должны быть таковыми, чтобы он совпадал с формой мауэрлата. После установки место стыка закрепляется гвоздями, и усиливается скобами или уголком;
монтаж можно проводить и скользящим методом. Таким способом следует установить стропила в деревянных домах. У таких строений первые годы происходит усадка. Скользящий метод установки стропил не даст им коробиться и трескаться. Для такого способа используют специальные крепления, а именно скользящие опоры для стропил.

Существуют и другие методы, как ставить стропила на мауэрлат. Каждый конкретный вариант имеет свои плюсы и минусы. Но кроме мауэрлата, стропила нужно закрепить и между собой. Это делается в верхней части у конька крыши.

Тут также существует множество способов. Монтаж можно проводить с использованием болтов, пластин, шарниров или с применением врубки.

Проводим монтаж

А как установить стропила на крышу? Какие здесь существуют нюансы и тонкости? В первую очередь стоит помнить о безопасности. Укладка стропил на большой высоте – это опасно. Лучше всего, чтобы перед началом монтажа сделать строительные леса. Но такое дело очень затратное и редко используется. Поэтому установку стропил на крышу следует проводить со средствами индивидуальной защиты – это монтажные пояса и так далее.

Кроме того, сделать все своими руками и одному – это практически невыполнимая задача. Поднять и поставить стропила в одиночку будет невозможно. Древесина весит много. К тому же и сами конструкции будут достаточно большими. Поэтому без помощника вам не обойтись.

Сама технология установки стропил на крыше выглядит следующим образом:

Если вы будите производить монтаж с использование жесткого крепления, то первоначально желательно сделать шаблон для вырубки. Для этого поднимаем двое стропил на крышу и ставим их на свое место. При этом делается вырубка в том месте, где элемент будет крепиться к мауэрлату. По первым стропилам делается шаблон. Это можно сделать с помощью куска фанеры. С помощью шаблона еще внизу можно подготовить остальные стропила для установки.
Также можно подготовить шаблон и для верхнего стыка. Это делается в том случае, если стропильная пара будет собираться на земле. Затем ее поднимают на крышу и ставят на свои места. Но можно производить сборку и на крыше. В этом случае подъем будет заметно облегчен. К тому же и подгонка будет более точной.
Первым делом ставят стропила с обоих торцов дома. После этого между ними натягивается веревка. Это необходимо для того, чтобы остальные пары поставить ровно, и выставить в одной плоскости.
Далее проводится поднятие, соединение и установка остальных стропил. При этом, между каждой парой нужно выдерживать одинаковое расстояние, которое рассчитывается заранее. Как правило, этот параметр лежит в пределах от 60 сантиметров до 1 метра, подробнее в материале: расстояние между стропилами.
После установки стропил все места соединения следует дополнительно укрепить. Для этого можно использовать металлические уголки, скобы или толстую стальную проволоку.
Далее, следует укладывать и закреплять поперченные планки и подпорки. После чего можно заниматься укладкой обрешетки и самой кровли.

по теме:

Стоит отметить, что есть некоторые особенности установки стропил при использовании висячей или наслонной системы. В первом случае применяется затяжка. Этот элемент закрепляет нижние концы стропильной пары. В наслонной системе монтаж нижних концов стропил производится непосредственно к мауэрлату.

Источник: https://kryshagid.ru/stropilnaya-sistema/ustanovka-stropil-na-kryshu.html

Cтропила своими руками и установка их на крышу

Стропильная система представляет собой основу крыши. Поэтому к установке стропил своими руками надо подходить с большой долей ответственности. От того, насколько качественно вы выполните расчет и сборку стропил, будет зависеть долговечность кровли.

Стропила принимают на себя все нагрузки: от кровли, снега, ветра. Поэтому важно, чтобы древесина для них была идеальной. На ней должны отсутствовать сколы, трещины, не должно быть сучков, следов гнили и прочих изъянов.

Для стропил используют хвойные породы деревьев. Их толщина должна находиться в пределах от 4 до 6 сантиметров. Обязательное условие — брусья должны быть идеально просушены.

Типы стропильных систем

Есть висячие и наслонные стропила.

Наслонные образуют скаты крыши. Опорами для них являются внутренние и наружные стены. Стропила применяют в основном для устройства крыши с одним скатом.

Для двухскатной кровли их используют только тогда, когда в конструкции дома имеется дополнительная опорная стена.

Для наслонных стропил идеальное расстояние между опорами — 4-5 метров. При больших пролетах надо дополнительно монтировать подкосы, усиливающие несущую способность кровли. При пролетах между стенами больше шести метров под стропила монтируют шпренгель.

Висячие стропила хороши тем, что их можно использовать при больших пролетах без устройства дополнительных опор. Дополнительно монтируются ригели, которые снижают нагрузку на кровлю от снега.

Висячие стропила на крышу своими руками устанавливают в том случае, если ширина пролета не более семи метров.

При больших значениях надо дополнительно монтировать вертикальную распорку (бабку). При расстоянии между пролетами более девяти метров, к стропильным ногам под углом прибивают подкосы.

Без дополнительных распорных элементов ферму крыши представить невозможно. Учитывайте это при устройстве стропильной системы своими руками. К примеру, затяжка предотвращает расползание стропильных ног, которое может произойти из-за давления, оказываемого на кровлю. Но одной затяжки мало. Брусья под нагрузкой начнут прогибаться и могут сломаться. Чтобы этого избежать, устанавливают ригели, а также «бабки».

И эти условия касаются строительства любой крыши. Даже крыша каркасного дома своими руками построенная, нуждается в различных укреплениях, несмотря на то, что конструкция такой крыши является одной из наиболее легких.

Но прежде чем перейти к строительству крыши необходимо возвести дом. О том как построить каркасный дом вы можете почитать тут. Дома по этой технологии быстро стали популярными не только в нашей стране. Они возводятся в короткие сроки, не требуют огромных денежных затрат, обладают хорошими эксплуатационными характеристиками, экологически безопасны.

Стыковка

Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее.

Жесткое соединение

Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.

Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.

Скользящее соединение

При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.

Соединение стропил между собой

Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.

Наращивание стропил: брус

Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.

После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.

Наращивание стропил: доска

Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.

Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.

Можно соединить доски встык, а с двух сторон на шов прибить по доске.

Для крепления используют десять саморезов или гвоздей, завинчиваемых в шахматном порядке.

При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.

Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия. Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше.

Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.

Особенности возведения крыши дома из пеноблоков описаны в этой статье. При возведении крыши необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Самостоятельная установка стропильной системы

Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.

Удобно делать ферму с затяжкой внизу.

Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.

Когда брус зафиксирован, между нижней затяжкой и им монтируют стропильные ноги и соединяют вверху любым известным способом. Сразу же прибивают ригели, бабки, подкосы, дабы придать конструкции максимальную прочность.

Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.

Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.

об установке стропил своими руками

Источник: http://MegaBeaver.ru/stroim-dom/krovlya/ctropila-svoimi-rukami-i-ustanovka-ix-na-kryshu.html
