Стропила для односкатной крыши своими руками

В этой статье:

Односкатная крыша своими руками пошагово

В наше время при строительстве сооружений используют различные схемы кровли. Все же востребованной остается крышка с одним скатом. Ее актуальность можно объяснить экономичной выгодностью при обустройстве и эффективностью в эксплуатации.

Односкатная кровля популярна как для домостроения, так и для покрытий пристроек домов, гаражей, временных строений, сараев и других хозяйственных построек. Что касается конструкции данной крыши, то она имеет вид прямоугольника, который расположен в одной плоскости без изгибов.

Односкатная крыша своими руками пошагово. Преимущества конструкции

Довольно простая конструкция позволяет возвести односкатную крышу. Пошаговые инструкции позволят упростить задачу. Для постройки не нужно обладать специальными знаниями и использовать строительную технику.

Отличные показатели устойчивости к атмосферным воздействиям. Для качественного отвода воды и снега достаточно рассчитать оптимальный угол уклона.
Устройство кровли с одним скатом не требует огромных материальных вложений. Это один из бюджетных и надежных вариантов для зданий. Кроме того, дальнейшее обслуживание требует минимальных усилий.
Продуманное расположение позволяет снизить вероятность повреждений от ветровой нагрузки. Данный показатель связан с незначительной парусностью.
Широкий выбор кровельного материала. Это обусловлено тем, что угол наклона может начинаться от 0°.
Быстрый и несложный монтаж значительно сокращает время на постройку.
Небольшой удельный вес конструкции позволяет снизить нагрузку на все строение.
По желанию самого хозяина можно использовать более сложные конфигурации с нескольких скатов, которые располагаются на разной высоте.
Также это единственный вариант, когда существуют запреты на скат воды на участок соседей или проезжую часть. Все осадки будут отведены на Ваш участок.

Несмотря на огромное количество преимуществ односкатной крыши, такие кровельные конструкции имеют и некоторые недостатки:

Поскольку крыша имеет уклон только в одну сторону, то и весь объем воды и снега будет отводиться в одном направлении. В силу этого необходимо провести монтаж более надежной водосточной системы, которая сможет справиться с нагрузкой.
При незначительном уклоне чердак имеет небольшую полезную площадь.
Многие думают, что односкатная крыша ухудшит облик строения. Но если подойти с креативом и профессионализмом, можно выполнить оригинальные конструкции, которые позволяют качественно преобразить вид дома или хозяйственного объекта.

В итоге, получается, что кровля с одним скатом имеет значительно больше плюсов, чем минусов. Единственным камнем преткновения может стать желание хозяина создать жилую мансарду. При этом придется более детально разбираться с конструкцией несущих стен и стропильной системой. В силу этого для жилых объектов подобные варианты крыши используют не часто.

Односкатная крыша своими руками. Пошагово

Прежде чем приступить к постройке кровли, необходимо создать проект. Если Вы сомневаетесь в своих силах, стоит для расчета всех параметров пригласить профессионала. Первое, что должен сделать хозяин, – это решить, в какую сторону будет выполнен наклон. Специалисты рекомендуют его делать в наветренную сторону. Для этого достаточно узнать, в каком направлении дует ветер в месте расположения строения. Данные исследования позволят создать максимально надежную конструкцию и увеличить срок эксплуатации.

Вторым подготовительным этапом является проектирование стропильной системы. Это несложный процесс, поскольку используются предельно простые стропила. Основной задачей является равномерное распределение нагрузок по всей поверхности.

Более сложным процессом является расчет уклона для будущей крыши. При этом стоит учесть не только нагрузки атмосферных осадков в Вашем регионе, но и характеристики финишного покрытия. Чем больше уровень осадков, тем сильнее стоит наклонять кровлю.

Расчет угла склона односкатной крыши

Делая проект, необходимо понимать, что с увеличением угла наклона значительно повышается парусность всей конструкции. Соответственно, кровля будет подвергаться высоким нагрузкам от ветра. В силу этого необходимо найти наиболее оптимальные параметры.

Выбирая градус уклона, необходимо ориентироваться на особенности кровельного материала, который будет использован. Рулонные материалы могут применяться для крыши с уклоном не выше 10°. Если Вы планируете использовать шифер, то уклон не должен быть больше 20°. Скаты с крутизной в 20-35° можно покрывать черепицей или фальцевой сталью. Обратите внимание на гладкость финишного кровельного материала. Для более гладких строительных материалов можно снизить угол наклона ската.

Если Ваш дом или другие строения, для которых разрабатывается крыша, находятся на открытом пространстве, стоит уменьшить угол наклона для снижения парусности. В случае если сооружение окружают деревья, необходимо кровлю наклонить сильнее, что позволит снегу и дождю уходить самостоятельно.

Односкатная крыша своими руками пошагово. Выбор и подготовка материалов

Для постройки качественной и надежной кровли с одним скатом необходимо заготовить такие строительные материалы:

Брус или бревно. Они необходимы для изготовления мауэрлата, стропил и балок. Это будет основной каркас, на который ложится вся нагрузка. Соответственно, нужно подбирать качественные материалы с влажностью не больше 20%. Наиболее оптимальным вариантом будет брус с хвойных пород или лиственницы. Необходимо подбирать бревна с диаметром не менее 100 миллиметров (100х100, 120х120мм). Для долгой службы стоит провести обработку древесины антисептиками. Это создаст защиту от плесени, грибка и насекомых вредителей. Лучшим вариантом на сегодняшний день является клееный брус. Он немного дороже, но и характеристики значительно выше.

Для обрешетки кровли подбирают брус 50х50 мм или доску 25х100 мм. При выборе обратите внимание на отсутствие коры, сучков и сухость материала. Необходимо отметить, что толщина доски зависит от выбранного утеплителя.

Для торцевой планки и других открытых мест используют обрезные доски. Используя металлочерепицу, их можно заменить доборным элементом.

В качестве крепежей необходимо приобрести гвозди, анкерные болты, саморезы и обожженную проволоку. Все это обеспечит при строительстве максимальную фиксацию конструкции.

На подготовительном этапе стоит выбрать наиболее оптимальный по цене и качеству утеплительный материал.

Для эффективной защиты необходимо использовать современные пленки для паро- и гидроизоляции.

Финишный кровельный материал может быть самым разным. Его подбирают, выходя с крутизны склона, пожеланий и материальных возможностей хозяина.

Что касается инструментов для постройки односкатной крыши своими руками, то Вам потребуется: ножовка, молоток, топор, шуруповерт, стиплер. Все это найдется в любого хозяина.

Для того чтобы оптимально рассчитать количество материалов и общую стоимость, необходимо составить смету. Она позволит отобразить весь объем работ и денежных затрат на каждом этапе строительства. Чтобы проделать все точно, стоит пригласить профессионального сметчика, который не только быстро проведет все расчеты, но и посоветует наиболее оптимальные варианты для экономии средств.

Односкатная крыша своими руками. Пошаговая инструкция

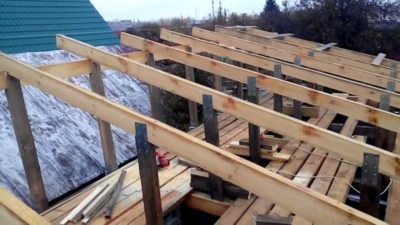

Установка стропильной системы крыши.

При возведении односкатной кровли существует два способа обустройства стропил:

В первом варианте несущие элементы устанавливаются на стены. Такая конструкция используется, если стены находятся на разных уровнях. Это более дешевый вариант постройки односкатной кровли, поскольку значительно снижается расход материала. Также монтаж проходит легче и быстрее. Недостатком является необходимость поднятия несущей стены для необходимого уровня, чтобы создать склон и упереть верхнюю часть стропил.

Второй способ предусматривает изготовление треугольных ферм. Они объединяют в себе стойку, балку и стропило. Этот вариант используют при одинаковой высоте стен. Для выполнения крыши в данном случае требуется больше материалов. Треугольники можно выполнять на земле, но после этого потребуется техника для поднятия.

Оба варианта позволяют построить качественную кровлю, которая прослужит очень долго. Каждый хозяин может выбрать наиболее удобный для него вариант.

Необходимо обратить внимание на важный момент при строительстве, а именно на устройство стропильной ноги. Точнее это касается необходимости использования дополнительных опор. Место и количество подкосов зависит от:

Длины стропил.
Расстояния между местом примыкания и стеной.
На установку влияет вес стропильной ноги (вид древесины, сечение и диаметр).
Угла наклона крыши.
Типа используемого кровельного материала.
Также учитывают вид теплоизоляционного материала.

Мауэрлат является дополнительным элементом в строении кровли, который позволяет равномерно распределить нагрузку на все несущие стены. Также на него опирается нижняя часть стропильной ноги. Конструкцию мауэрлата крепят между балками и несущей стеной.

В зависимости от материала стены используют следующие виды крепежей:

Для крепления мауэрлата на стенах кирпичных строений используют отожженную проволоку.
Строения из пористых материалов требуют использования арматуры с длинной в 2/3 ширины блока.
К стенам из бруса применяют анкерные болты. В некоторых случаях верхний венец стен может выступать в качестве мауэрлата.

Для защиты мауэрлата от влаги и других агрессивных воздействий окружающей среды на его нужно положить изоляционный материал.

Установка балок для перекрытия.

Стропильные ноги должны быть установлены на балки перекрытия. При этом шаг установки обязан соответствовать просчитанному при монтаже стропил. Каждая нога должна устанавливаться на мауэрлат в проделанные запилы. При этом необходимо соблюдать минимальный зазор.

Монтаж подстропильных ног.

Если пролеты более 4,5 м.п., необходимо установить дополнительные распорки. Их основной задачей является предотвращение прогиба бруса.

Установка обрешетки односкатной крыши.

Делая обрешетку, необходимо соблюдать шаг, который зависит от вида финишного кровельного материала. Вся конструкция крепится к стропильной ноге с помощью гвоздей. Если Вы планируете создать мансарду с окном, то на этапе монтажа обрешетки необходимо оставить проем. Для этого устанавливают две горизонтальные перемычки для надежного крепления оконного блока.

Утепление односкатной крыши своими руками.

В качестве утеплителя можно использовать любые современные материалы. При этом достаточно придерживаться следующей последовательности:

Изначально крепится гидроизоляционная пленка с помощью стиплера. Полосы должны быть положены внахлест.

Далее проводится укладка утеплителя.

После этого монтируют контрообрешетку. Данная система нужна, для того чтобы пароизоляционный слой не касался утепляющего материала.

На последнем этапе проводят укладку паробарьера.

Для односкатной крыши лучше использовать мягкий утеплитель, который сможет качественно заполнить все пространство. В случае незначительного уклона применяют сыпучие материалы, такие как опилки или керамзит. При затекании воды он не намокает.

Монтаж кровельного материала.

Особых стандартов и требований при монтаже финишного слоя на односкатную крышу нет. Достаточно придерживаться технических требований, которые выдвигает изготовитель используемого материала.

Односкатная крыша своими руками пошагово. Профилактика повреждений

Для того чтобы возведенная односкатная крыша прослужила долго, необходимо проводить периодический осмотр основных конструктивных элементов. Необходимо отметить, что наиболее важным является этап подготовки и монтажа. Неправильный расчет или отклонения от технических требований могут привести к протеканию или замене стропильных элементов.

Также не стоит экономить средства на вещества для защиты древесины от грызунов, насекомых, грибка и плесени. Если Вы не будете соблюдать требований строительства, нужно быть готовым к дорогостоящим ремонтам односкатной крыши.

Необходимо своевременно убирать мусор, который скапливается на скате. Это облегчит нагрузку на конструкцию. Кроме того, в холодный период года мусор будет препятствовать самостоятельному схождению снега.

Источник: http://remontik.org/krysha/odnoskatnaya-krysha-svoimi-rukami-poshagovo/

Односкатная крыша своими руками — пошагово с фото — для дома, сарая, гаража

Несмотря на свою простую, незамысловатую конструкцию односкатные крыши востребованы, рациональны, особенно для дачного домостроения. Кровли с одним скатом также массово используются для обустройства гаражей, придомовых построек, хозяйственных строений. О том, как возводится односкатная крыша своими руками пошагово, вы узнаете ниже.

Многоскатные варианты крыш сложны по конструкции, а односкатную вполне можно сделать своими руками, так как представляет собой, по сути, прямоугольник, который располагается в одной плоскости, не имеет изгибов.

На односкатную, кстати, у вас уйдёт гораздо меньше строительных материалов, чем какую-либо другую, она будет более устойчивой к сезонным проявлениям (снег, ветер, дождь).

Строительство гаража с односкатной крышей, фото:

Преимущества односкатной крыши:

небольшой вес;
сравнительно приемлемая итоговая стоимость;
доступный, несложный процесс монтажа;
возможность применения различных стройматериалов (кровельное покрытие, стропила);
доступное обустройство водосточной системы, дымоходов.

Фото курятника с выгулом для кур

Несмотря на свою простоту, односкатная крыша может быть весьма творчески обыграна в дизайнерских решениях. Угол её уклона напрямую зависит от климатических особенностей региона, где вы проживаете. Если для вас привычны снежные зимы, то градус наклона должен быть больше (чтобы снег лучше соскальзывал), если же ваш дом расположен в ветреном месте, то уклон нужно делать меньшим. По тем же причинам наклон крыши должен быть направлен в противоположную от фасада сторону, чтобы осадки «уходили» за дом.

Крыша односкатная бывает вентилируемого и невентилируемого типа. Первый вариант применяется для жилых строений, уклон варьируется от 8 до 25 градусов. В таких случаях воздухообмен обеспечивается за счёт изоляционного слоя и специальных отверстий, расположенных по боковым сторонам кровли.

Пристрой — гараж и навес

Невентилируемый вариант чаще устанавливают на гаражах, сараях, пристройках к дому, угол наклона у них преимущественно небольшой – 3-6 градусов.

↑

Дом с односкатной крышей – выбор кровельного материала

Расчёт схематического чертежа будущего дома начинается с определения требуемого угла наклона и подходящего укрывного материала для крыши. Чаще всего для подобных односкатных конструкций используется профнастил, металлопрофиль, рубероид, черепица, шифер, металлочерепица или ондулин. Мягкое черепичное или рубероидное покрытие оптимально подходит для совсем небольших уклонов — от 5-ти до 10-ти градусов. Шифер с профнастилом больше подходят для «средних» показателей угла наклона – от 20-ти до 30-ти градусов. Для металлочерепицы требуется уклон не менее 35-ти градусов.

Выбор кровельного материала обусловливается его способностью взаимодействовать с атмосферными осадками и своевременно удалять их с поверхности. Например, с шифера, профнастила, черепицы снег сходит гораздо легче.

↑

Как сделать односкатную крышу?

Для возведения своими руками крыши односкатного типа вам понадобится стандартный набор строительных инструментов, необходимые стройматериалы. Материалы из дерева (пиломатериалы) должны быть надлежащего качества с максимальной влажностью 22%. Все деревянные материалы рекомендуется предварительно обработать антисептическими средствами (например, из серии «Древотекс»).

Помимо всего у вас должны быть в запасе крепёжные детали: ригели, распорки, подкосы.

Ригель – это горизонтальная деталь, которая выступает как опора для несущих конструкций, она распределяет нагрузку стропил на другие балки.

Распорки – разновидность опор, которые располагаются в пролётах, обеспечивают большую устойчивость всей конструкции.

Подкосы – это балки, выступающие в роли подпорок стропильной системы.

Односкатная пристройка к дому

Односкатная крыша, фото:

У вас должны быть:

деревянный брус сечением 100×150 мм;
укладочные доски (толщина минимум 5 см);
стропильные гвозди;
теплоизоляционные материалы;
гидроизоляционные материалы;
строительный скотч;
инструменты (топор, пила, молоток, специальный нож, отвес, шуруповёрт, рулетка, строительный степлер, уровень).

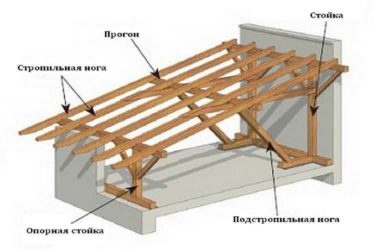

Стропильная система будет всецело зависеть от размеров будущего дома и строительного материала, из которого были возведены стены. Стропила всегда устанавливают на мауэрлат, если постройка небольшая и длина пролёта не превышает 4,5 метра, то схема стропильной системы односкатной крыши будет предельно простой. Она будет состоять из основного мауэрлатного бруса и стропильной опоры. Если предполагаются не маленькие размеры строения, а длина пролёта составляет более 6-ти метров, то установка укрепляющих подстропильных ног своими руками просто необходима.

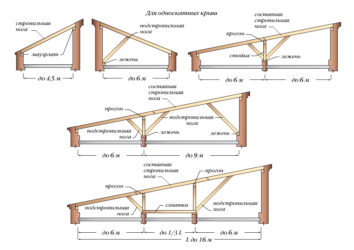

Схема стропильной системы

Стропила нужно устанавливать согласно строительным правилам, чтобы спустя несколько лет эксплуатации не проявились последствия. Не забывайте о правилах безопасности — устанавливайте на стропила надёжные, крепкие временные доски, по которым вы будете передвигаться во время строительного процесса.

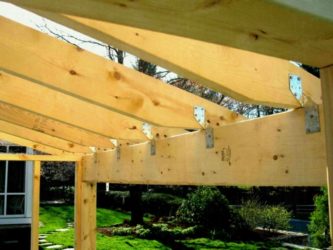

Фото установки стропил

Рабочий процесс предусматривает следующие этапы:

Укладка поперечных стропил. Их крепят к мауэрлату. Это основа — то, на что идёт весь упор стропильной системы. Расстояние между стропилами составляет примерно 60-80 см. Здесь вам потребуются крупные гвозди (или анкера).
На стропила прикрепляется обрешётка (её делают из деревянных реек 50 на 50 см), она обеспечивает жёсткость, кровельный материал укладывается непосредственно на неё. Обрешётка кладётся под прямым углом.
При помощи строительного степлера к обрешётке крепится гидроизоляционный материал (обычная полиэтиленовая плёнка подходит для этих целей). Крепление производится без натяжки, но с нахлёстом снизу вверх.
Следует очередь теплоизоляции (например: минвата, стекловолокно, маты бальзатовые).
Укладка кровельного материала согласно его индивидуальным особенностям.

↑

Крыша односкатная своими руками

Рассмотрим пошагово весь строительный процесс:

Так как мауэрлат представляет собой опору для всей системы, его главная функция состоит в том, чтобы совокупный вес кровли одинаково равномерно рассредоточивался на основных несущих деталях конструкции. Для этих целей нужно выбирать брус не менее 10×10 см, который устанавливается непосредственно на несущие стены. Между кладкой стены и брусом должен быть слой рубероида. Чем больше будет угол уклона, тем толще должен быть мауэрлатный брус.К монтажу мауэрлата своими руками нужно отнестись ответственно, обязательно использовать строительный уровень (требования к горизонтальности должны быть соблюдены). Устройство крыши односкатной подразумевает крепление бруса к стенам при помощи анкерных болтов, расстояние между ними должно составлять примерно метр-полтора.
Теперь следует очередь укладки стропильных досок. Проследите за тем, чтобы длина доски была больше пролёта крыши примерно на полметра.Расстояние между этими досками зависит от тяжести укрывного материала, если предусматриваются листовые варианты, то 150-ти см будет вполне достаточно. Если вы собираетесь класть шифер или черепицу своими руками, то лучше выбрать шаг — 100-120 см. Лучше всего укладывать доску торцом кверху. Это придаст дополнительную прочность всей конструкции. Стропила для крыши односкатной должны быть врезаны в мауэрлатный брус по всей длине. Когда будете отмечать карандашом места для врезки (рекомендуется для строителей-новичков), следите за тем, чтобы будущий паз был немного шире толщины доски. Наклон выреза пазов отвечает за то, каким будет градус наклона.
Одним из самых важных этапов является монтаж стропил в пазы.Все доски должны быть установлены одинаково, под одним уклоном. Для вашего удобства будет лучше изначально поставить два стропила в начале и в конце стены, а затем протянуть между ними бечёвку. Таким образом, вы получите точный ориентир, а сам процесс пойдёт гораздо легче. Для скрепления бруса и стропил используйте крупные гвозди (от 12 см и более). Конец стропильной доски (ноги – строительный термин) одной стороной крепится на краю стены, а другой закрепляется с вертикальной балкой. Все стропильные ноги должны быть одинаковыми по градусу уклона, высоте, направлению.
Если у вас большой дом и расстояние между пролётами превышает 4-4,5 метра, то необходимо устанавливать дополнительные подпорочные балки (подкосы) под каждое стропило. С применением этого строительного метода будет усилена вся крыша, стропильная система в целом.
На стропила пошагово укладываются доски, а на них пароизоляционный материал. Он кладётся поперек стропил. Плёнку натягивать не нужно, но полоски должны располагаться внахлёст (10-15 см). Там, где фрагменты будут стыковаться, для надёжности лучше применить строительный скотч (склеить полосы).
Укладываем утеплитель на гидроизоляционную плёнку. При укладке не должно быть никаких щелей, зазоров. Толщина утеплителя должна составлять минимум 20 см. После следует очередь гидроизоляционного слоя, но между ним и утеплителем должно оставаться некоторое пространство. Чтобы обеспечить зазор обычно укладывают небольшие деревянные бруски между ними. Гидроизоляционный слой крепится при помощи строительного степлера.
На получившийся в итоге «пирог» укладывают обрешётку. Как было упомянуто выше, для её изготовления используют рейки или бруски 50 на 50, их монтируют поперек стропильных досок. Располагают как угодно – сплошным полотном или с промежутками.

Обрешетка крыши сплошным полотном, фото

После обрешётки укладывают завершающее кровельное покрытие, его монтаж производится согласно индивидуальным строительным особенностям.

Качественно уложенные, закреплённые стропила не прогибаются под весом 70-100 кг. Если при укладке обнаружился этот факт, то необходимо провести усиление каркаса.

Технология укладки слоёв «пирога» может разниться в силу определённых обстоятельств, иметь некоторые дополнения. Иногда, для большей надёжности, гидроизоляционный слой повторно кладут поверх утеплителя. Хуже от этого не будет, но во всех случаях следует уделять особое внимание креплению.

Прибивать плёнку к деревянным элементам конструкции лучше всего при помощи гвоздей с плоской шляпкой или строительным степлером, частота шага должна составлять 15-20 см.

Одним из самых важных моментов является закрепление краёв гидроизоляционного материала. Его заводят под свес кровли, остаточный отрезок должен быть не меньше 20 см, после чего подбивают снизу гвоздями или, опять же, проходят степлером.

Лучше всего взять деревянную рейку и подбить её соответствующими гвоздями (с шагом 10-15 см) — это так называемый «народный» метод обустройства односкатной крыши. Таким образом, вы будете уверены, что воздушные потоки не проникнут под гидроизоляционную плёнку, не причинят масштабного ущерба при нашествии сильных ветров.

Ошибки крепления краев крыши гаража, фото

На фото выше ненадёжно были закреплены края (свес) крыши. При сильном ветре полотно металлопрофиля вместе с гидроизоляционной пленкой, как легкая тряпочка, легко было отброшено в сторону.

↑

Односкатная крыша – пристройка к дому

Гараж, как пристрой

Для гаражей, сарайчиков, бань, беседок наиболее удобен именно такой тип крыши. Односкатная конструкция крыши обеспечивает ряд преимуществ для так называемых вспомогательных строений.

Крепление стропильного каркаса к стене дома

Если рассматривать пристройку пошагово, то станет понятно, что её крыша соседствует со стеной жилого строения. Таким образом, её стропильная система обустраивается отдельно от дома. Нижние концы стропил располагаются на фасадной стене пристройки, а вот верхние крепятся к самому зданию. Здесь очень важно обеспечить грамотное соединение стропильного каркаса пристройки и основной стены дома. Слишком жёсткие крепления тоже использовать нежелательно, потому как скорость усадки дома и пристраиваемой постройки может быть разной. Из-за этой разницы потом могут образоваться трещины стен.

В данном случае удобнее всего будет уложить балки на брусовый каркас, который соседствует с домом (прикреплен к стене). А само место (шов) между брусом и стеной заполнить полиуретановым герметиком. Укладывать кровельный материал на крышу пристройки нужно с нахлёстом, а также заводить в месте стыка под укрывное покрытие дома. Это необходимо сделать для того, чтобы потом атмосферные осадки не просачивались через место соединения. Обычно используется аналогичный кровельный материал на крыше дома и пристройки – по эстетическим соображениям.

Если вы решили построить сарай с односкатной крышей, то обустройство кровельной системы не будет существенно отличаться от вышеописанного поэтапного метода возведения.

Бывает так, что сараи возводят из бруса. В таких случаях верх сруба выступает в роли мауэрлата. В остальном, существенных отличий в стропильной системе односкатных крыш разных построек не имеется.

, как быстро сделать простой зимний загон для лошадей:

Крыша для гаража односкатная делается по аналогичному методу.

Если стены гаража строятся из кирпича, то края балок, стропильные доски внедряются в обустроенные для этого ниши. Их заранее делают в стенах и оговаривают на этапах проектировки строения. Деревянные фрагменты рекомендуется обернуть гидроизоляционным покрытием перед заглублением в эти ниши. При этом интервал стропил составляет 60-70 см. Фасадная стена гаража – высокая. От нее идёт скат вниз к задней части постройки, въездные ворота располагаются в ней. Крыша должна выступать на 30-40 см от стены, образовывать небольшой свес.

Принимая к сведению приведённую выше информацию, становится ясно, что такой вариант кровли практичен, функционален, конструкционно прост. Односкатная крыша, обустроенная своими руками, может выдерживать мощные ветровые, снежные нагрузки. Такая кровля будет тёплой, благодаря небольшой площади для проникновения воздуха. Если вы всё сделали правильно, то она верно прослужит вам не один десяток лет.

Источник: http://ogorod23.ru/odnoskatnaya-kryisha-svoimi-rukami/

Односкатная крыша своими руками: пошаговая инструкция и чертеж

remontoni.guru > Дом > Крыша > Односкатная крыша своими руками: пошаговая инструкция и чертеж

Невзирая на свою незамысловатую конструкцию, односкатные кровли рациональны и востребованы, тем более для дачного домостроения. Также крыши с одним скатом массово применяют для обустройства сараев, хозяйственных строений, придомовых построек, гаражей и т.д. О том, как сделать односкатную крышу своими руками поэтапно, рассмотрим в этой статье.

Преимущества монтажа односкатных крыш
Выбор материала для кровли дома
Сооружение односкатной кровли своими руками
Поэтапный процесс строительства кровли
Односкатная кровля: пристройка к жилому дому
Подводя итог

Преимущества монтажа односкатных крыш

Многоскатные варианты кровли довольно сложны по своей конструкции, а односкатная крыша вполне подходит для сооружения своими руками, поскольку, по сути, собой представляет прямоугольник без изгибов, располагающийся в одной плоскости. Между прочим, на односкатную кровлю вы затратите намного меньше стройматериалов, чем какую-то иную конструкцию, при этом она будет намного устойчивей к сезонным погодным явлениям (дождь, ветер, снег).

Основные достоинства:

относительно приемлемая итоговая стоимость;
малый вес;
удобное обустройство дымоходов и водосточной системы;
возможность использования разных строительных материалов (стропила, кровельное покрытие);
несложный и доступный монтаж.

Невзирая на простоту, эта кровля в дизайнерских решениях может быть весьма творчески обыграна. Градус ее наклона зависит непосредственно от климатических условий региона. Когда вам привычны снежные зимы, то угол уклона обязан быть больше, когда же ваше жилище находится в ветреном месте, то наклон необходимо сделать меньшим. По этим же причинам уклон односкатной кровли обязан направляться в противоположную сторону от фасада, для того чтобы осадки «уходили» за здание.

Односкатная кровля может быть невентилируемого и вентилируемого типа. Последний вариант используется для жилых домов, наклон может варьироваться в районе 10-24 градусов. В этих случаях обеспечивается воздухообмен благодаря слою изоляции и специальных отверстий, которые находятся по боковым сторонам крыши.

Невентилируемый вариант обычно делается на пристройках к дому, сараях, гаражах, угол уклона у них небольшой – 4-7 градуса.

Выбор материала для кровли дома

Схематический расчет чертежа будущего жилища должен начинаться с определения подходящего кровельного материала и требуемого угла наклона. Как правило, для монтажа таких конструкций применяется металлопрофиль, профнастил, черепица, рубероид, ондулин, металлочерепица или шифер.

Мягкое рубероидное или черепичное покрытие лучше всего подойдет для совсем незначительных уклонов — 4-9 градусов. Профнастил и шифер отлично подойдут для «средних» уклонов – 15-25 градусов. Для металлочерепицы необходимо наклон не меньше 30 градусов.

Выбор материала для кровли обусловлен его свойствами взаимодействия с атмосферными осадками и возможностью удалять своевременно их с поверхности кровли. К примеру, с черепицы, профнастила, шифера снег сходит намного легче.

Сооружение односкатной кровли своими руками

Для монтажа крыши односкатного типа своими руками вам будет необходим стандартный набор инструментов и требуемые строительные материалы. Пиломатериалы обязаны быть хорошего качества с влажностью не более 20%. Все деревянные материалы предварительно нужно обработать антисептическими составами (к примеру, «Древотекс»).

Кроме всего этого, у вас в запасе обязаны быть крепежные элементы: подкосы, распорки, ригели.

Подкосы – это балки, которые выступают в качестве подпорок стропильной системы.
Распорки – это вид опор, располагающийся в пролетах для обеспечения лучшей устойчивости всей конструкции.
Ригель – горизонтальный элемент, выступающий в качестве опоры для остальных несущих конструкций, он всю нагрузку стропил распределяет на другие балки.

Чтобы сделать кровлю, вам понадобятся:

укладочные доски, толщиной не менее 5 см;
деревянный брус диаметром 10-15 мм;
материалы для теплоизоляции;
стропильные гвозди;
строительный скотч;
материалы для гидроизоляции;
инструменты (пила, топор, строительный нож, молоток, шуруповёрт, отвес, уровень, строительный степлер, рулетка).

В односкатной кровле стропильная система всецело зависит от размеров будущего здания и материала, из которого сделаны стены. Стропила все время ставятся на мауэрлат, когда здание небольшое и длина пролета не более 4,5 м, то схема стропильной системы предельно простая. Она состоит из стропильной опоры и основного мауэрлатного бруса. Когда подразумеваются значительные размеры здания, а длина пролета будет составлять больше 6 метров, то просто необходим монтаж укрепляющих подстропильных ног.

Стропила необходимо монтировать с учетом всех строительных правил, чтобы не проявились последствия через несколько лет эксплуатации. Также нужно помнить о правилах безопасности — на стропила надо устанавливать крепкие и надежные временные доски, по которым вам будет необходимо перемещаться во время процесса постройки крыши.

Весь процесс работы своими руками подразумевает такие этапы строительства:

Монтаж поперечных стропил, которые закрепляют к мауэрлату (это основание — на него приходится весь упор стропильной системы), дистанция между стропилами должна составлять приблизительно 70-90 см. В этом случае вам потребуются крупные анкера или гвозди.
На стропила закрепляется обрешетка, которую делают из деревянных реек 50х50 см. Она укладывается под прямым углом. Обрешетка обеспечивает жесткость, материал для покрытия кровли укладывается именно на нее.
С помощью строительного степлера гидроизоляционный материал (для этих целей подходит обычная полиэтиленовая пленка) закрепляется к обрешетке. Крепеж выполняется с нахлестом снизу вверх и без натяжки.
Затем укладывается теплоизоляция (к примеру: бальзатовые маты, стекловолокно, минвата).
Укладка материала для кровли происходит согласно инструкции и его индивидуальным особенностям.

Поэтапный процесс строительства кровли

Рассмотрим поэтапно весь процесс строительства:

Поскольку мауэрлат для всей системы собой представляет опору, то его главная задача заключается в том, чтобы общая масса крыши равномерно и одинаково распределялась на основные несущие элементы конструкции. Для этого необходимо выбирать брус сечением не меньше 100×100 мм, который непосредственно укладывается на несущие стены. Между брусом и кладкой стены обязан быть слой рубероида. Чем угол наклона больше будет, тем толще потребуется мауэрлатный брус. К установке мауэрлата необходимо отнестись со всей ответственностью, непременно использовать уровень (обязаны быть соблюдены требования к горизонтальности). Правильное обустройство односкатной кровли подразумевает крепеж бруса к стенам с помощью анкерных болтов, дистанция между ними обязана составлять приблизительно 1-1,5 метра.
Затем настает черед крепления стропильных досок, следите за тем, чтобы их длина была больше пролета кровли приблизительно на 50 см. Дистанция между этими досками будет зависеть от тяжести кровельного материала, когда предусматриваются листовые материалы, то 1,5 м вполне хватит. Когда вы решили укладывать своими руками черепицу или шифер, то желательно выбрать расстояние — 1-1,2 м. Доску необходимо укладывать кверху торцом – это всей конструкции дополнительно придаст прочность. Стропила для односкатной кровли обязаны быть по всей длине врезаны в мауэрлатный брус. Когда начнете карандашом отмечать участки для врезки (рекомендовано для начинающих строителей), то проследите за тем, чтобы паз, который вы будете делать, был чуть шире толщины доски. Уклон выреза пазов будет отвечать за градус наклона.
Очень важным этапом является установка в пазы стропил. Все доски обязаны быть уложены одинаково, под одним наклоном. Для удобства нужно поставить изначально два стропила в конце и в начале стены, а после между ними натянуть веревку. Так, вы сможете получить точный ориентир, а непосредственно процесс пойдет намного легче. Для крепежа стропил и бруса применяйте крупные гвозди (от 15 см и больше). Окончание стропильной доски (строительный термин – ноги) крепится на краю стены одной стороной, а второй крепится с вертикальной балкой. Все стропильные доски обязаны быть одинаковыми по направлению, высоте, градусу наклона.
Когда у вас большое здание и между пролетами расстояние более 4-х метров, то дополнительно нужно под каждое стропило устанавливать подпорочные балки (подкосы). С помощью такого строительного метода усиливается вся кровля, и в целом стропильная система.
Укладываются доски на стропила, а сверху них материал для пароизоляции (укладывается поперек стропил). Пленку не нужно натягивать, но полоски обязаны быть внахлест (12-17 см). В местах, в которых фрагменты стыкуются, желательно для надежности использовать строительный скотч.
На гидроизоляционную пленку укладываем утеплитель. Во время укладки не должно находиться никаких зазоров и щелей, толщина утеплителя обязана составлять менее 15 см. Затем наступает очередь слоя гидроизоляции, но между утеплителем и гидроизоляцией обязано оставаться небольшое пространство. Для того чтобы обеспечить зазор, как правило, между ними укладывают деревянные бруски небольшого сечения. Гидроизоляционный слой закрепляется с помощью степлера.
На получившийся в результате «пирог» кладут обрешетку из реек 50х50, их укладывают поперек стропильных досок.
После обрешетки кладут непосредственно кровельное покрытие, его укладка выполняется согласно инструкции.
Качественно закрепленные и уложенные стропила своими руками не должны прогибаться под весом 80-120 кг, когда во время проверки был выявлен этот факт, то нужно усилить каркас.

В силу определенных обстоятельств технология строительства односкатной кровли может отличаться и иметь некоторые дополнения. В некоторых случаях гидроизоляционный слой для большей надежности повторно укладывают сверху утеплителя.

Очень важным моментом является крепеж краев гидроизоляционного материала, который заводят под свес крыши, остаточный отрезок обязан быть не менее 25 см, затем его снизу подбивают гвоздями. Желательно для этого использовать деревянную рейку и прибить ее гвоздями соответствующей длины (с расстоянием 12-17 см) — это «народный» способ обустройства односкатной кровли. Так, вы сможете быть уверенными, что под гидроизоляционную пленку не проникнут воздушные потоки, и при нашествии сильных ветров не причинят значительного ущерба.

Односкатная кровля: пристройка к жилому дому

Для сараев, гаражей, беседок и бань лучше всего построить именно этот тип кровли. Монтаж данной конструкции обеспечивает множество преимуществ для вспомогательных строений.

Если пошагово рассматривать пристройку к дому, то будет понятно, что ее кровля соседствует со стеной жилого здания. То есть, ее стропильная система отдельно устраивается от здания, нижние концы стропильной системы находятся на фасадной стенке пристройки, при этом верхние закреплены к стене дома. В этом случае довольно важно обеспечить правильное соединение стропильного каркаса основной стены жилого здания и пристройки. Очень жесткие крепления также нежелательно использовать, так как скорость усадки пристраиваемой постройки и дома может значительно отличаться. Из-за этого отличия затем могут появляться трещины на стенах.

В этом случае лучше всего укладывать балки на брусовый каркас, соседствующий со стеной жилого здания (закреплен к стене), а непосредственно место (шов) между стеной и брусом заделать полиуретановым герметиком. Кровельный материал укладывать на кровлю пристройки необходимо с нахлестом, а также в месте соединения заводить под укрывное покрытие жилого здания. Это требуется для того, чтобы затем атмосферные осадки не проходили через место стыка. Как правило, применяется такой же кровельный материал на крыше пристройки и дома, это целесообразней по эстетическим соображениям.

Когда вы решили с односкатной кровлей построить сарай, то устройство кровельной системы не будет значительно отличаться от описанного выше пошагового способа возведения.

Случается так, что сараи строят из бруса, в этих случаях верхушка сруба играет роль мауэрлата. В другом же, значительных различий в стропильной системе односкатной кровли различных построек нет.

Односкатная кровля для гаража делается по такому же принципу. Если стены гаража сооружаются из кирпича, то стропильные доски и края балок внедряются в сделанные для этого ниши. Их предварительно делают в стенах и на этапах проектировки гаража оговаривают. Перед заглублением в эти ниши рекомендуется деревянные фрагменты обернуть гидроизоляционным материалом. Причем шаг стропил должен составлять 70-80 см. Фасадная стена постройки – высокая стена, от нее скат уходит вниз к задней части гаража, в ней располагаются ворота. Крыша от стены обязана выступать на 40-50 см, создавая так небольшой навес.

Подводя итог

Принимая во внимание вышеописанную информацию, становится понятно, что этот вариант крыши конструкционно прост, функционален, практичен. Односкатная кровля сможет выдерживать сильные снежные и ветровые нагрузки. Эта крыша будет теплой за счет небольшой площади для прохождения воздуха. Когда вы все правильно сделали, то она прослужит вам верой и правдой не один десяток лет.

Односкатные кровли своими руками

Источник: https://remontoni.guru/dom/krysha/odnoskatnaya-svoimi-rukami-chertezhi.html

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли. Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома. Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
возможность использования любого кровельного материала;
незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

небольшой вес;
возможность экономить деньги и строительные материалы;
при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта. В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство. Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию. Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;

Источник: https://krysha-expert.ru/kak-sdelat-kryshu-odnoskatnuyu-svoimi
