Плоские крыши их типы и конструкции — Кровля и крыша

Плоская крыша – распространенное архитектурное решение в гражданском, промышленном и частном строительстве. Устройство плоской кровли имеет свои особенности, но главный принцип состоит в том, что гидроизоляционный слой должен представлять собой сплошной ковер с определенными техническими характеристиками. Проектирование кровельных конструкций должно выполняться в соответствии с действующими СНиП.

Структура кровельного пирога

Если посмотреть на конструкцию в разрезе, данный вид кровли представляет собой многослойную структуру, в состав которой входит:

Основанием плоской крыши может являться железобетонная плита перекрытия, либо конструкция из металлопрофиля. В зависимости от типа основания выбирается материал для остальных составляющих кровельного пирога и способы его монтажа.

Пароизоляционный слой выполняется из рулонных или битумных материалов. Он препятствует проникновению влаги из помещений в теплоизоляционный слой кровельной конструкции.

В качестве утеплителя для плоской кровли применяется широкий спектр материалов, в том числе:

• минеральная вата;
• керамзитовый гравий;
• пенополистирольные плиты;
• цементно-песчаная стяжка.

Гидроизоляционный слой традиционно выполняется из рулонных материалов на битумной основе. Также могут использоваться специальные мастики или мембрана ПВХ.

Гидроизоляционный ковер должен обладать определенной эластичностью, чтобы переносить механические деформации основания и температурные перепады.

Строение пирога зависит от функциональных особенностей крыши. Различаются следующие типы кровли:

Разуклонка плоской крыши

Согласно СНиП, при монтаже плоской кровельной конструкции необходимо предусмотреть ее уклон в 1-4°. Такая конструкция плоских крыш позволяет избежать скопления воды на поверхности покрытия. Для гидроизоляции опасен не только длительный застой воды на определенных участках. Сильная деформация и разрушение внешнего покрытия кровли является следствием многократного повторения процесса замерзания и оттаивания скопившейся влаги. Для разуклонки крыши могут применяться различные материалы. Выбор зависит от их технических характеристик и особенностей монтажа.

Легкий бетон с сыпучим полимерным наполнителем (в частности, экструдированным полистиролом) относится к числу популярных материалов. Он достаточно прост в укладке, получившаяся конструкция имеет высокую прочность. Но применение данного материала для разуклонки следует предусмотреть на этапе проектирования здания, так как значительный вес используемого бетона увеличивает нагрузку на перекрытие, стены и фундамент строения.

Аналогичными характеристиками обладает и легкий бетон с наполнителем из перлита или керамзита. Данный материал дешевле, но вес его еще больше, при этом получившийся кровельный пирог менее прочен.

Устройство плоской крыши можно вести с применением монолитных утеплителей, позволяющих выполнить разуклонку. В этом случае на подготовленную поверхность монтируется листовой материал (минеральная вата, листы керамзита и т.д.). Крепление может выполняться на прочный, цепкий клей, исключающий смещение листов со временем. Также могут применяться дюбели с пластиковой распорной частью – контакт металла с основанием крыши желательно исключить, чтобы кровельный пирог не имел мостиков холода.

К наиболее трудоемким относится устройство крыши с применением сыпучих материалов для разуклонки. Сложно заливать бетоном слой сыпучего утеплителя (керамзита или перлита), соблюдая необходимый угол наклона плоскости кровли, так как гранулы могут смещаться.

Эффективный, но дорогостоящий вариант разуклонки – укладка пенобетона с последующим нанесением слоя фибробетона. Пирог с таким теплоизоляционным слоем рассчитан на длительную эксплуатацию. Данная технология требует привлечения опытных специалистов.

В соответствии со СНиП, уклон крыши выполняется в сторону водоприемных воронок (при наличии внутреннего водостока), либо в сторону водоприемных желобов внешней системы водосбора, которые должны крепиться под кровельным ковром либо на наружной стене здания.

Кровельные узлы

Чтобы кровельный пирог был надежно защищен от внешних воздействий, особое внимание следует уделить местам его примыкания к строительным конструкциям – парапетам, стенам, трубам, внешним частям вентиляционных систем и т.д. Существуют различные узлы плоской кровли, в первую очередь, это узел:

• примыкания;
• свеса;
• прохода через кровлю.

Узлы устанавливаются на железобетонную основу в местах, где кровельный пирог срезом примыкает к вертикальной конструкции. Производители кровельных материалов нередко разрабатывают собственные системы, которые могут иметь те или иные конструктивные особенности.

Узел должен обеспечить герметичность стыка и его теплозащиту, поэтому к монтажу узлов следует отнестись предельно внимательно.

Устройство неэксплуатируемой плоской кровли

Наиболее распространенная конструкция – это традиционная мягкая кровля. В разрезе она состоит из несущей плиты-основания, пароизоляционного слоя, теплоизоляции из листовой минеральной ваты и гидроизоляционного ковра, выполненного из рулонного битумосодержащего материала. К преимуществам данной конструкции относится невысокая стоимость и простой монтаж.

Более практичные неэксплуатируемые кровли выполняются с применением современных материалов. Высокой популярностью пользуется гидроизоляция из ПВХ-мембраны. Ее монтаж можно выполнять в любой сезон, так как мембрана устойчива к низким и высоким температурам. Кроме того, если слой теплоизоляции успел накопить влагу в процессе укладки, мембрана позволяет ей испариться. При этом материал обладает высокими водоотталкивающими свойствами. В процессе монтажа полотен в единое целое используется специальное сварочное оборудование без открытого пламени.

Покрытие неэксплуатируемой плоской кровли может выполняться с использованием мастики. Это жидкий материал, который наносится поверх жесткого ровного теплоизоляционного слоя. Мастика изготавливается на основе эластичных, гидрофобных полиуретановых смол. На открытом воздухе, через определенное время после нанесения ровным слоем, она полимеризуется, образуя сплошную резиноподобную мембрану. Устройство такой гидроизоляции позволяет надежно защитить кровельный пирог от проникновения влаги.

Популярной технологией является применение наплавляемой гидроизоляции. Это доступный вариант по соотношению цены и качества – долговечность такой крыши составляет от 25 лет. Битумно-полимерный материал на основе полотна, неподверженного гниению, создает сверхпрочный слой гидроизоляции. Используя данный материал можно выполнять устройство эксплуатируемых кровель.

Устройство эксплуатируемой крыши

Такая конструкция плоской крыши значительно дороже в монтаже, но позволяет выгодно использовать дополнительные площади. Сегодня такой тип кровли широко востребован для оборудования спортивных площадок, зеленых зон, кафе, стоянок транспорта и т.д. Монтаж усиленной кровли также необходим, если на крыше предполагается установка тяжелых предметов, в том числе оборудования.

В соответствии со СНиП, кровельная конструкция должна выдерживать неравномерную высокую нагрузку, то есть, не деформироваться на ограниченных участках площади. Разрез плоской эксплуатируемой кровли отличается от обычной наличием в пироге жесткого основания или специальной стяжки поверх гидроизоляционного слоя.

Такое покрытие исключает продавливание гидроизоляционного ковра с его последующим разрушением.

Особенности инверсионного покрытия

Строение инверсионной крыши принципиально отличается от других видов кровель. При ее обустройстве в первую очередь на основание монтируется гидроизоляционный слой. В разрезе кровельный пирог выглядит следующим образом: плита-основание, гидроизоляция, утеплитель, дренажный слой, геотекстиль.

Такая конструкция позволяет защитить гидроизоляционный материал от разрушающего воздействия ультрафиолета и перепадов температур, механических повреждений. Геотекстиль, в свою очередь, обеспечивает защиту утеплителя. В качестве внешнего слоя применяется тротуарная плитка.

Такая кровля способна выдерживать высокие нагрузки, в том числе использоваться в качестве парковки.

Требуется максимально внимательно подойти к монтажу гидроизоляционного слоя, так как для исправления погрешностей придется вскрывать балластные слои.

Монтаж традиционной кровельной конструкции можно выполнить самостоятельно, но для обустройства плоских кровель с использованием современных материалов и технологий рекомендуется привлекать специалистов, располагающих необходимым оборудованием.

Устройство плоской кровли: конструкция и узлы
Устройство плоской крыши и ее конструкция. Основные узлы и состав кровельного пирога в разрезе. СНиП на строение и уклон плоских крыш

Источник: vseokrovle.com

[content-egg module=GdeSlon template=compare]

У многих людей плоская крыша непременно ассоциируется с городскими многоэтажками. И совсем немногие рисуют в своем воображении загородный дом с плоской крышей, которая объединяет в себе экономию драгоценной площади и возможность устройства на крыше шикарных мест для отдыха.

Пирог плоской крыши.

В век современных строительных материалов и новых технологий возможно с успехом выстраивать частные дома с плоской крышей, не боясь сюрпризов нашего непредсказуемого климата. Но ощутить полный объем удовольствия от плоской крыши можно только в том случае, когда строители и сам заказчик будут внимательно прислушиваться к консультациям специалиста в технологии установки и выборе необходимых компонентов конструкции кровли. Лишь при таких условиях плоская крыша будет долго служить не одному поколению обитателей дома, не нуждаясь в дополнительных затратах.

Какими преимуществами обладают конструкции плоской крыши

До недавнего времени различные конструкции и детали для устройства плоской кровли были или очень дорогостоящими, или недостаточно надежными и функциональными, что совсем не играло на пользу популяризации крыш такого типа, в особенности для частных застройщиков.

Однако жизненный опыт доказывает, что, находясь под влиянием стереотипов, ко многим проблемам мы слишком предвзято относимся, вследствие чего не всегда судим о вещах объективно. Главное – из множества существующих вариантов выбрать самый адекватный и верный во избежание ошибок.

По словам архитекторов, сейчас снова становятся модными строения в духе конструктивизма, который несет минимум деталей и простоту конструкций. Как следствие, в лучшую сторону меняется отношение заказчиков к плоской кровле. В Европе конструкция плоского покрытия домов называется модной архитектурной особенностью проекта. Дом с крышей без скатов выглядит современнее.

Схема монтажа плоской кровли.

До недавних пор у большинства потребителей плоская крыша была полным табу. По мнению одних, это было просто безвкусно, другие опасались обильных осадков в виде снега, третьи полагали, что плоская кровля – мероприятие, требующее непомерно больших финансовых затрат. Тем не менее специалисты называют массу очевидных преимуществ у строений с такой конструкцией:

1. Плоскую крышу в большинстве случаев обустраивают как зеленую зону отдыха.
2. Экономия материала, ведь площадь плоского покрытия меньше площади скатного при одной и той же архитектурной основе.
3. Укладка плоской крыши намного удобнее, чем скатной, – проще монтировать покрытие под своими ногами, нежели в небезопасном положении на большой высоте.
4. Обслуживание плоских крыш – не экстремальное альпинистское занятие, а обыкновенная процедура.
5. Плюс ко всему конструкция плоских крыш дает возможность получить дополнительную площадь, не увеличивая при этом контур сооружения.

Источник: https://krovlyaikrysha.ru/ploskie-kryishi-ih-tipyi-i-konstruktsii.html

Плоская крыша в частном доме: виды конструкций и особенности

Если раньше плоские крыши делались только на городских многоэтажных домах и ассоциировались с постоянными протечками, то сегодня ситуация в корне изменилась. Эти конструкции используются не только во время строительства многоэтажных зданий, но и при возведении престижных частных домов по эксклюзивным проектам. Такие изменения стали возможными благодаря появлению совершенно новых строительных материалов и технологий.

Плоская крыша в частном доме

Технические характеристики плоских крыш

Плоские крыши – один из многих видов обустройства кровель, имеет как положительные, так и отрицательные стороны. К преимуществам таких крыш относятся следующие характеристики.

1. Экономия стройматериалов и быстрота возведения. Эффект достигается за счет физической экономии – площадь плоской крыши намного меньше двухскатной. Кроме того, для этой конструкции нет надобности изготавливать сложную стропильную систему с различными прогонами, подпорками, ригелями, мауэрлатами и т. д. Небольшое количество элементов крыши дает возможность сооружать плоские крыши самостоятельно без привлечения дорогостоящих профессиональных специалистов.
   Правда, для этого следует иметь начальные навыки выполнения кровельных работ, разбираться в современных технологиях и материалах. В противном случае попытки уменьшить сметную стоимость сооружения могут стать причиной больших дополнительных затрат на незапланированные ремонты. И не только самой крыши, но и внутренних помещений зданий.

   Современные материалы и технологии позволяют создавать плоскую кровлю с надлежащими потребительскими характеристиками и по доступной цене

2. Возможность использовать крышу как эксплуатируемую. На плоских кровлях можно обустраивать зимние сады, места для отдыха, цветники, небольшие площадки для занятий спортом и т. д. Но в этих случаях крыши имеют очень сложную конструкцию и требуют профессионального подхода к выполнению всех строительных работ.

   Применение плоской кровли — это возможность получить дополнительную полезную территорию, которую можно использовать как место, где можно отдохнуть на свежем воздухе, заняться спортом, создать сад, цветник

3. Плоские кровли облегчают монтаж и периодическое техническое обслуживание различного инженерного оборудования: систем кондиционирования и вентиляции, солнечных батарей, антенн и т. д.

   На плоской крыше более удобен монтаж и последующие сервисные работы со всевозможным оборудованием

К сожалению, есть у таких архитектурных конструкций и недостатки.

1. На плоскости крыши скапливается большое количество снега. Это не только создает дополнительные и значительные статические нагрузки на все несущие конструкции строения, но и существенно увеличивает вероятность протечек. Весной и осенью снег многократно замерзает, лед подрывает места нахлестов и стыковок кровельных материалов, что значительно уменьшает герметичность покрытия. Для минимизации рисков снег приходится счищать вручную. Это не только тяжело, но и может становиться причиной критических механических повреждений крыши с необходимостью дальнейшего ремонта.

   На плоскости крыши скапливается большое количество снега

2. Усложняются работы по сооружению и обслуживанию системы водоотвода. Небольшой наклон поверхности требует очень грамотного отношения к системе водоотведения. Если нарушать рекомендованную технологию, то на кровле появляются места со стоячей водой, что оказывает очень негативное влияние на ее надежность. Еще одна проблема – водостоки часто замерзают, эффективность функционирования системы приближается к нулю. Требуется или делать водостоки с подогревом, что довольно сложно с технологически точки зрения, или периодически очищать их.

   Внутренний водосток крыши

Мы перечислили реальные преимущества и недостатки, каждый застройщик перед принятием окончательного решения должен внимательно проанализировать их.

Разновидности плоских крыш в частных домах

Благодаря новым материалам и технологиям проектировщикам удалось создать несколько типов плоских крыш с уникальными эксплуатационными характеристиками.

Тип плоской крышиКраткое описание технических и эксплуатационных характеристик

Неэксплуатируемая	Наиболее часто используемый, самый простой и дешевый тип крыши. Встречается чаще всего на хозяйственных зданиях, на частных домах монтируется редко.
Эксплуатируемая	Очень престижная крыша, позволяет использовать площадь для повышения комфортности проживания в строении. Обустройство таких крыш требует качественных материалов и специальных технологий. Эксплуатируемая крыша часто бывает инверсионной.
Инверсионная	Отличается от обыкновенной расположением слоев кровельного пирога. Гидрозащита делается прямо на несущем основании, такая особенность предохраняет покрытие от механических повреждений. Поверх гидрозащиты укладывается геотекстиль, экструдированный пенополистирол, еще слой геотекстиля и балластный слой. Геотекстиль пропускает воду к сливной системе, а балласт предупреждает подрыв слоев сильными порывами ветра.

Важно. Стоимость плоских крыш колеблется в широких пределах, некоторые варианты по цене могут в несколько раз превышать двухскатные конструкции.

Устройство кровельного пирога

Все плоские крыши в жилых зданиях должны быть утепленными, конструкции состоят из нескольких слоев. Каждый из них выполняет свою функцию и является критически важным для кровли.

Основание

Может быть железобетонным или деревянным.

1. Железобетонное основание – обыкновенная промышленная плита перекрытия, отличается высокими значениями физической прочности, устойчивостью к повышенной влажности, длительностью эксплуатации.

   Структура инверсионной кровли с железобетонным основанием

2. Деревянное основание устанавливается на усиленные балки потолочного перекрытия. Чаще всего делается сплошным из прочных влагоустойчивых плит ОСП, толщина в зависимости от расчетных нагрузок может достигать двух сантиметров. Расстояние между потолочными балками и их размеры также рассчитываются с учетом максимально возможных нагрузок.

   Конструкция теплой плоской кровли на деревянных балках

Профессиональные строители отдают предпочтения железобетонным плитам, но не на всех домах их можно использовать. Плиты монтируются лишь на кирпичные или бетонные фасадные стены, для деревянных или каркасных зданий такие элементы не применяются.

Цены на материал для пароизоляции

Материал для пароизоляции

Используется только в двух случаях: основание плоской крыши деревянное и в качестве утеплителей применяется минеральная вата.

Армированная пленка для пароизоляции кровли

Но такие варианты встречаются редко, чаще всего основание делается из бетонной плиты, а для утепления используется прочный экструдированный полистирол. Оба этих материала не только не боятся воздействия пара, но и не реагируют на прямой контакт с водой. Соответственно, при обустройстве крыш из таких материалов парозащита не требуется.

Утепление плоской кровли пенополистиролом не подразумевает использование пароизоляции

Утеплитель

Есть два типа утеплителей, которые могут использоваться при строительстве плоских крыш.

1. Минеральная вата или стекловата. На плоских крышах применяются лишь прессованные виды, рулонные по своим техническим параметрам не соответствуют существующим требованиям.

   Минеральная вата

   Достоинства минеральной ваты – абсолютная устойчивость к открытому огню и экологичность. Больше преимуществ у нее нет, зато есть довольно длинный список недостатков: высокая стоимость, низкие показатели механической прочности, гигроскопичность, зависимость теплопроводности от показателей относительной влажности, продуваемость ветром. Как дополнительные недостатки можно назвать сложность укладки: работать нужно только в хорошую погоду и в защитной одежде.

   Утепление плоской кровли минеральной ватой

2. Полимерные утеплители. К этой категории относится пенополистирол, пенопласт и прочите материалы, изготовленные на основе полимеров. Эти утеплители имеют два общих недостатка: выделяют в воздух вредные химические соединения и уступают минеральной вате по огнестойкости. Но такие недостатки в данном случае весьма условные по двум причинам. Первая – для утеплителя на крыше количество выделяемых химических соединений не имеет значения, они не попадают в жилые помещения. Вторая – современные достижения инновационных технологий позволили выпускать полимерные утеплители с высокими характеристиками устойчивости к открытому огню и допустимыми санитарными нормами выделениями химических соединений.

   Утепление плоской кровли экструдированным пенополистиролом

Утеплители могут устанавливаться двумя способами.

1. Изнутри помещений. Утеплители фиксируются на потолок, наружная плоскость плиты имеет только гидрозащитный слой. Такой метод имеет много преимуществ: можно использовать любые типы утеплителей, монтаж не зависит от погодных условий, полностью исключены риски намокания и механических повреждений. Недостаток один – уменьшается высота внутренних помещений. Установку изнутри нужно предусматривать еще на стадии проектирования дома, высота комнат должна увеличиваться на толщину утеплителя.

   Утепление плоской крыши изнутри пенополистиролом

2. Снаружи помещений. Для этого варианта подходит только экструдированный пенополистирол. Минеральная вата или стекловата категорически не рекомендуются, они имеют большую зависимость теплопроводности от показателей влажности и недостаточную механическую прочность.

   Теплоизоляция плоской крыши

В настоящее время архитекторы в большинстве случаев отдают предпочтение второму варианту утепления плоской крыши, имейте это в виду. Но практики советуют устанавливать утеплители изнутри помещений. Решение каждый застройщик должен принимать самостоятельно.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Для примера мы возьмем вариант обустройства плоской крыши на деревянном каркасном доме. Эти строения пользуются большой популярностью у многих застройщиков, они быстро собираются, относительно недорого стоят и обеспечивают проживающим современный уровень комфорта.

Как изготавливать перекрытия

Для потолочного перекрытия нужно применять двутавровые балки, обыкновенные не подойдут из-за очень высоких нагрузок. Если значительно увеличивать линейные размеры обыкновенных балок, то их собственный вес будет играть заметную роль при расчетах действующих усилий, а это крайне нежелательно для всех конструктивных нагруженных элементов.

Деревянные перекрытия

Двутавровая деревянная балка

Важно. Если размеры дома большие, то намного выгоднее заказывать короткие балки и сращивать их на месте. За счет такого метода упрощается процесс транспортировки и установки конструкций. Во время монтажа потолочных балок нужно делать небольшой уклон для схода воды.

Цены на ПВХ мембраны для кровли

ПВХ мембрана для кровли

Для герметизации рекомендуется использовать современную качественную мембрану, имеющую защиту от вредного воздействия ультрафиолетовых лучей. Толщина мембраны не менее 1,5 мм, срок службы таких покрытий более тридцати лет. Мембраны должны сохранять свои первоначальные свойства при температуре -30° и ниже. Нужно иметь в виду, что могут возникнуть ситуации, когда зимой придется с крыши убирать снег, гидрозащита должна выдерживать механические усилия и не повреждаться.

Мембрана гидрозащитная

Герметичность кровли – важнейшее условие долговечности здания и комфортности проживания в нем. Рекомендуем прочитать статью на нашем сайте, чтобы узнать все о гидроизоляционных материалах для крыши, их особенностях, разновидностях и порядке монтажа.

Как монтировать воронку для приема воды

Диаметр воронки должен соответствовать площади крыши и максимальному дебету воды. Данные имеются в сравнительных таблицах и прилагаются к инструкции по использованию элементов. Если по каким-либо причинам такой инструкции нет, то надо посоветоваться с продавцом.

Воронка

Листвоуловитель на воронке

Воронка устанавливается в самом низком месте крыши. Плоскость кровли разделяется на несколько секторов и каждый имеет небольшой уклон к сливу. Чтобы зимой в воронке не скапливался лед, рекомендуется подключать систему электрического подогрева. Подогрев функционирует временно и только в период, когда температура несколько зараз в сутки меняется с положительной на отрицательную.

Кровельная воронка с электроподогревом

Как правильно стелить гидрозащитную мембрану

Стыки провариваются строительным феном и дополнительно заливаются специальным двухкомпонентным клеем. Начинать следует с самого нижнего края, ширина нахлестов не менее 10 см. Для увеличения прочности крепления каждая полоса мембраны отдельно фиксируется специальными креплениями, широкие шайбы потом закрываются.

Настил мембраны

По периметру парапета мембрана также прикручивается шайбами большого диметра, расстояние между ними примерно 20–30 см.

Крепление мембраны по периметру парапета

Как отводить воду с крыши

Опытные строители не рекомендуют на плоских крышах пытаться устанавливать наружные желоба и трубы для отвода воды на землю. Оптимальный вариант – пустить пластиковые трубы через внутренние помещения. Монтаж системы следует делать сразу после сборки каркаса дома, во время обшивки внутренних стен трубы прячутся. За счет такого места установки полностью исключается вероятность замерзания, надежность функционирования системы существенно повышается.

Отведение воды с крыши

Чем лучше обрабатывать плиты ОСП

Вариантов много, эффективность зависит не только от используемых материалов, но и от профессионализма мастера. Но практика показывает, что при всех равных условиях наибольшая надежность у битумных мастик. Поверхности нужно промазывать не менее двух раз, это гарантирует герметичность покрытия длительный период времени. Конечно, верхняя мембрана также должна быть качественной и правильно уложенной.

Обработка битумной мастикой

Цены на битумную мастику

Битумная мастика

Источник: https://krysha-expert.ru/ploskaya-krysha-v-chastnom-dome

Плоская крыша по деревянным балкам: устройство, схемы, советы мастера

При сооружении городских многоэтажек и промышленных объектов, основой плоской кровли обычно становится железобетонная плита. Но для частных домов, особенно каркасных и деревянных, такой выбор, чаще всего, неприемлем. В этом случае сооружается плоская крыша по деревянным балкам. Ее основным преимуществом является легкий вес, снижающий нагрузку на стены и фундамент.

Устройство такой крыши проще и дешевле, чем при использовании тяжеловесных ж/б плит. А функциональность та же. Поэтому такой вариант плоской кровли часто выбирают желающие построить ее своими руками.

Для каких построек подходит плоская кровля на балках?

Основная доля таких крыш приходится на частные дома и коттеджи, владельцы которых ценят футуристический стиль, удобство и практичность. Еще – на перекрытия веранд, террас, балконов, гаражей. Как правило, все эти постройки деревянные или каркасные, требующие легкой конструкции кровли. Но это не обязательное правило. Материал стен может быть любым – кирпич, газобетон, пенобетон и т.п. В этом случае часто деревянные балки врезаются в мауэрлат – деревянный брус, идущий по периметру стен и соединенный с ними с помощью анкерных болтов или шпилек.

Плоская кровля особенно привлекательна для застройщиков тем, что ее горизонтальную поверхность можно использовать в качестве полезной площади. Причем, это возможно даже для кровли, в основании которой лежат деревянные балки.

Конечно, использовать освободившиеся метры для автостоянки, бассейна или теннисного корта не стоит. Все-таки для подобных проектов требуется более монументальное основание. А вот открытую террасу, смотровую площадку, домашнюю оранжерею деревянные балки выдержат запросто. Главное, правильно произвести расчет и не экономить на толщине пиломатериалов.

Виды плоских кровель на балках

На деревянных перекрытиях можно соорудить плоскую кровлю следующих видов:

• неэксплуатируемую;
• эксплуатируемую;
• инверсионную.

То есть все возможные виды – без ограничений.

Неэксплуатируемая крыша – обычная, завершающаяся гидроизоляционным финишным покрытием. Она предназначена исключительно для защиты помещения от условий окружающей среды и не ставит перед собой иных целей. Использовать ее в качестве места отдыха, перемещаться большими компаниями, устанавливать террасную мебель и вазоны с цветами – нельзя. Покрытие такой кровли рассчитано на то, что на нее периодически будут подниматься 1-2 человека, исключительно для обслуживания конструкции.

Эксплуатируемая крыша – уже интереснее и сложнее. Кроме непосредственных защитных функций, такая крыша играет роль дополнительной полезной площади для домовладельца. Пирог конструкции заканчивается не гидроизоляцией (склонной к повреждениям), а защитным покрытием – брусчаткой, деккингом, деревянным настилом, тротуарной плиткой, дерновым слоем, щебнем или гравием.

Инверсионная крыша – кровля-перевертыш, качественно иной вариант. Может быть как эксплуатируемой, так и неэксплуатируемой. Ее особенностью является перевернутый порядок размещения слоев в пироге. Если в обычной кровле гидроизоляцию укладывают поверх утеплителя, то в инверсионной кровле все наоборот. Гидроизоляция лежит под утеплителем, а пароизоляция вообще исключается из структуры пирога. За счет этого гидроизоляция оказывается защищенной от уличной среды и срок ее эксплуатации увеличивается.

Однако под влиянием неблагоприятных уличных условий оказывается утеплитель, поэтому в составе инверсионных кровель выбор данного типа изоляции ограничен. Только ЭППС (эктрудированный пенополистирол) и ничего более! Этот материал имеет практически нулевое водопоглощение, большую плотность и прочность. Сверху ЭППС в инверсионных кровлях пригружается промытым гравием, брусчаткой, тротуарными плитами или дерновым слоем.

Интересным вариантом эксплуатируемых крыш (в том числе и инверсионных) является зеленая кровля. Она также может удерживаться на деревянных балках. Пирог такой кровли заканчивается почвенным слоем, на котором высаживаются растения. Имеются и другие, не использующиеся для прочих типов кровель, элементы: дренажный слой (гравий, керамзит, колотая пемза или геоматы), фильтрационный слой (геотекстиль).

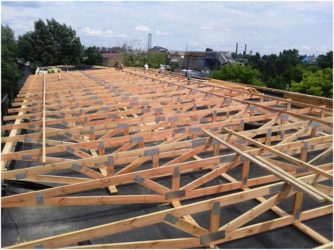

Каркас плоской кровли на деревянном основании

Каркасом описываемых кровель являются деревянные балки, уложенные по типу межэтажного перекрытия. Могут использоваться полноразмерные деревянные пиломатериалы или составные из нескольких элементов (клееные). Часто балки выполняют из досок сечением 100х150 мм.

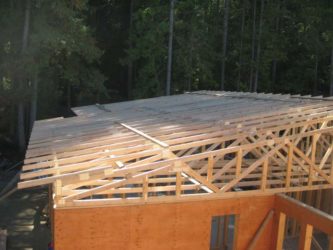

Балки укладывают с опорой на стены, аналогично межэтажным перекрытиям. Если постройка деревянная или каркасная, то балки опирают на верхний венец бревен или верхнюю обвязку. Если кирпичная или блоковая – то на предварительно закрепленный мауэрлат. В качестве мауэрлата обычно используют брус сечением 150х150 мм или 150х100 мм. Его монтируют на верхнем поясе стен с помощью анкеров или шпилек. Для защиты деревянного мауэрлата от материала стен, между ними прокладывают 1-2 слоя гидроизоляции (рубероида).

На балках делают выпилы под мауэрлат, укладывают их и закрепляют с помощью металлических уголков или гвоздей. Шаг между балок выдерживают 50-120 мм (в зависимости от рассчитанной нагрузки).

При монтаже балок важно обеспечить уклон кровли 1-6°. Несмотря на то, что кровлю называют плоской, абсолютно горизонтальной она не является. Небольшой уклон необходим, чтобы обеспечить перемещение воды к водостоку и таким образом предотвратить ее застаивание.

Создать требуемый уклон можно следующими способами:

1. Сразу уложить балки с нужным уклоном. Тогда, если под крышей в помещении предполагается устройство горизонтального потолка, его делают подвесным или нашивают на горизонтальную обрешетку.
2. Балки уложить горизонтально, а для выдержки требуемого угла прибить к ним разновысотные деревянные накладки.
3. Балки уложить горизонтально, а угол сформировать за счет разной толщины теплоизоляции, уложенной поверх каркаса.
4. Использовать балки с неравным припуском по высоте.

Чаще всего используют первый вариант, то есть сразу укладывают балки с уклоном. Самый простой способ сделать это – закрепить вдоль верха несущей стены прочный прогон из бруса или доски, который приподнимет каркас (балки) с одной стороны. Вместо поперечного прогона можно также установить короткие радиальные балки, идущие от центральной сдвоенной диагональной балки.

Пирог плоской кровли: а что внутри?

Пирог плоской кровли на деревянном каркасе может иметь разную структуру. Существует множество вариантов конструкций, многие из них выложены в сети Интернет. И все они будут работать!

Вариант #1. Кровля с утеплителем поверх балок

Изоляционные слои плоской кровли можно уложить поверх балок. К примеру, проверенный работающий вариант (классическая кровля с утеплением):

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• гидроизоляционный материал – полимерная мембрана.

При использовании в структуре одновременно утеплителя ЭППС и ПВХ мембраны, между ними обязательно прокладывают разделительный слой (геотекстиль, стеклохолст). Дело в том, что эти два материала несовместимы и при их непосредственном контакте происходит разрушение ПВХ.

Полимерную мембрану закрепляют на утеплителе механическим методом или пригружают балластом. В качестве балласта применяют щебень или гравий (для всех типов кровель), брусчатку (для эксплуатируемых кровель), грунт (для зеленых эксплуатируемых кровель). Однако, при выборе балласта, следует трезво оценить надежность деревянного каркаса, его предельную нагрузку.

Если в качестве финишного покрытия предполагается использование наплавляемой гидроизоляции или мембраны ЭПДМ с клеевой фиксацией, в рассмотренную выше схему вносят изменение. Заключается оно в том, что между утеплителем и гидроизоляцией прокладывают листы фанеры, ОСП или ЦСП.

Получается такая схема:

• балки перекрытия;
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• пароизоляция;
• утеплитель – ЭППС, минеральная вата;
• листы фанеры, ОСП, ЦСП;
• гидроизоляционный материал.

Монтаж наплавляемой кровли традиционно требует применения газовой горелки, поэтому по существующим пожарным нормам он недопустим на деревянных конструкциях. Поэтому действуют следующим образом. Первый слой гидроизоляции приколачивают гвоздями или приклеивают к деревянной основе, а второй слой – наплавляют, как и положено. Удобно также воспользоваться еврорубероидом со специальной клеящей основой, для которого рекомендован холодный монтаж без разогрева горелкой.

Монтаж мембранной кровли по деревянному основанию показан в видео-сюжете:

Вариант #2. Кровля с межбалочным утеплением

Другой принцип сборки пирога плоской кровли связан с укладыванием утеплителя в межбалочное пространство. Такой вариант более удобен, чем первый, если в качестве гидроизоляции используются ЭПДМ мембраны с клеевой фиксацией или наплавляемая кровля.

Часто применяется такая схема кровельного пирога:

• балки перекрытия;
• пароизоляция (между балками);
• утеплитель (между балками);
• обрешетка (при необходимости);
• сплошная обшивка из фанеры, ЦСП, ОСП;
• гидроизоляция.

В принципе, похожая система применяется при формировании классических скатных кровель.

Вариант #3. Кровля с внутренним утеплением

В этом случае на несущую конструкцию (балки) нашивают листы фанеры, ОСП или ЦСП, а по ним укладывают гидроизоляцию. Остальные изоляционные слои кровельного пирога  нашивают со стороны помещения.

На балках закрепляют черновой потолок (из досок или листовых материалов), к нему, перпендикулярно несущим балкам, привинчивают планки с шагом 40 см. Между планок размещают пенополистирольные плиты, приклеивая их на мастику или клей. К утепляющему слою подшивают пароизоляционную пленку. Закрывают изоляционный пирог чистовым потолком.

Схема конструкции (сверху вниз):

• гидроизоляция;
• сплошная обрешетка из листовых материалов;
• балки;
• черновой потолок;
• утеплитель;
• пароизоляционная пленка;
• чистовой потолок.

Примерная схема будет выглядеть так:

Вариант #4. Инверсионная кровля по балкам

А можно пойти против всех «традиционных» решений и соорудить инверсионную крышу на балках. За счет того, что гидроизоляция будет прикрыта утеплителем, то есть защищена от нагрузок, воздействия кислорода, УФ-лучей и осадков, срок ее службы значительно повышается.

При сооружении инверсионной кровли можно воспользоваться следующей схемой (снизу вверх):

• балки;
• сплошная обрешетка;
• гидроизоляция;
• разделительный слой (при использовании в качестве гидроизоляции мембраны ПВХ);
• утеплитель ЭППС;
• разделительный слой – геотекстиль;
• балласт, тротуарная плитка, деккинг и т.п.

Принцип инверсионной кровли часто применяют и для устройства зеленых крыш. Например, можно сделать так:

Какое финишное покрытие использовать?

Деревянная основа плоской кровли, наряду со своими достоинствами, имеет и особенности со знаком «минус». Это – повышенная пожароопасность и невысокая несущая способность (по сравнению с ж/б плитами).

Для гидроизоляции такой кровли желательно применять материалы, не требующие горячего монтажа. В идеале – полимерные мембраны. При выборе наплавляемых битумно-полимерных покрытий (из серии еврорубероидов), первый слой материала монтируется механически, а второй – способом наплавления. Чтобы  снизить до минимума возможность возгорания конструкций во время монтажа, в качестве сплошной обшивки (на которую укладывается гидроизоляция) рекомендовано использовать негорючие плиты ЦСП.

При сооружении эксплуатируемых и балластных кровель, также следует помнить о том, что излишняя нагрузка для деревянного основания может быть фатальной. Поэтому, если несущая способность используемых балок невелика, для финишного покрытия следует подбирать легкие материалы – деккинг, палубную доску, резиновую тротуарную плитку (резиновые маты) и т.п.

Если же все сделать правильно (рассчитать нагрузку, подобрать элементы кровельного пирога), то плоская кровля на балках может стать не только отличной защитой от неблагоприятных внешних условий, но и местом отдыха. Стоит только захотеть!

Источник: https://KrovGid.com/montazh/ploskaya-krysha-po-derevyannym-balkam.html

Как произвести расчет кровельного покрытия, обрешетки и стропил для односкатной крыши с помощью онлайн калькулятора

Односкатная крыша имеет наиболее простое устройство, так как отсутствуют дополнительные элементы — переходы, коньки, ендовы и т.д. Она представляет собой наклонную плоскость (скат), накрывающую постройку (или ее часть) для защиты от воздействия осадков и компенсации ветровой нагрузки.

Неправильное обустройство крыши влечет за собой появление лишних нагрузок на стены и фундамент, образование протечек, выход из строя стропильной системы и порчу всей постройки.

Поэтому строительство крыши и всех ее элементов должно быть тщательно рассчитано с учетом всех действующих факторов.

Таких как:

• Климатические условия.
• Величина постройки, количество этажей.
• Материал кровли.
• Используемый утеплитель.
• Угол наклона кровли.

Такие параметры имеют большое влияние на испытываемую нагрузку стропильной системы и стен, поэтому все расчеты основаны на них.

В данной статье мы расскажем что представляет из себя калькулятор расчета односкатной крыши, который поможет вам в расчете конструкции фермы.

Расчет односкатной крыши онлайн калькулятор

Как рассчитать длину стропил односкатной крыши? Расчет односкатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество мягкой кровли, но так же систему обрешетки и стропил.

Обозначение полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

1 2 3

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Описание полей калькулятора

Регион снеговой нагрузки

Воздействие на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

• Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
• Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т.п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.

µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.

k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Стропильная система

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

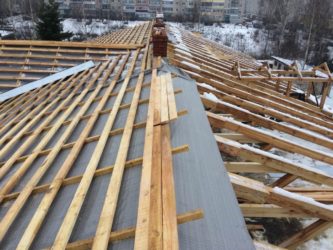

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Количество обрешетки

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

Кроме того, надо учесть:

• Назначение постройки, в частности — чердачного помещения.
• Размеры крыши, длина и угол наклона ската.
• Материал кровли.
• Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Расчет материала

2017-02-13

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/odnoskatnaja/raschet-odnoskatnoj.html
