Стропила для вальмовой крыши своими руками

В этой статье:

Как построить четырехскатную крышу своими руками + монтаж кровельного пирога под вальмовую кровлю

Четырехскатная вальмовая крыша представляет собой конструкцию, торцевые стороны которой имеют треугольные скаты (вальмы), а боковые — трапециевидные.

При этом общим соединением всех скатов является балка, соединяющаяся по обоим концам — с верхними углами торцевых скатов и с одной стороной каждого бокового ската.

Чаще всего вальмовые крыши с четырьмя скатами проектируются к зданиям, имеющим прямоугольную форму. В данной статье мы расскажем вам как строится вальмовая крыша своими руками.

Виды вальмовых крыш

Вальмовые крыши могут иметь разнообразную конструкцию и классифицируются по конфигурации скатов:

Классический тип. Такая конструкция имеет четыре ската вальмовой формы;
Полувальмовая. Треугольные скаты, не доходящие до края крыши и закрывающие верхнюю часть фронтона. При такой форме крыши целесообразно устанавливать мансардное помещение;
Датская. Вальмы такой крыши имеют срезанную конструкцию у конькового элемента и небольшой треугольный фронтон у конька конструкции;

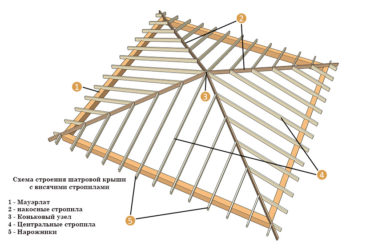

Шатровая. Скаты такой конструкции — одинаковые треугольные, соединенные в верхушке. Такой тип крыши оборудуется на зданиях квадратной формы, беседках, башнях;
Ломаная. Сложная конструкция такой кровли состоит из скатов различной конфигурации и размеров. Может сосредотачивать скаты различных видов кровельных конструкций.

Разнообразие вальмовых крыш позволяет проектировать форму кровли, ориентируясь на форму здания, при этом соорудив качественную кровлю.

Виды вальмовых крыш

Кровельный пирог для кровли

Кровельный пирог вальмовой кровли — это конструкция последовательно уложенных слоев материалов, которая устанавливается на готовую стропильную систему и несет функцию утепления здания, защиты от внешних природных явлений.

Способ наложения слоев должен иметь правильную последовательность:

Пароизоляция. Специальная пленка, которая препятствует попаданию влаги в подкровельную систему;
Теплоизоляция. Уложенный между стропилами утеплитель, который сохраняет тепло в помещении;
Гидроизоляция. Специальный материал, который препятствует попаданию влаги из внешней среды в помещение;
Контробрешетка, обрешетка. Уложенные на кровельные слои доски, к которым крепится внешний кровельный материал.

Важно! Необходимо соблюдать последовательность укладки слоев кровельной системы, так как от этого напрямую зависит качество и долговечность кровли.

Например, если перепутать пароизоляционный и гидроизоляционный слои, то это будет обеспечивать наличие влаги в доме и кровельном пироге.

Кровельный пирог

Как сделать четырехскатную крышу?

Прежде чем начинать возводить вальмовую крышу, следует изучить основное направление ветров на территории расположения сооружения и статистическое количество осадков.

Вальмовые крыши целесообразно возводить там, где достаточно сильные порывы ветра: такого типа крыши хорошо выдерживают потоки сильных ветров.

Обустройство четырехскатной крыши необходимо производить поэтапно, соблюдая некоторые нюансы:

Для выполнения точных замеров лучше всего изготовить рейку нужного размера, чтобы исключить погрешность при замере инструментами;
Первые замеры необходимо осуществлять с верхней центрально расположенной части обвязки (с осевой параллели), расположенной на торцевой части стены;
Далее для определения расположения первого элемента каркасной конструкции необходимо замерить толщину конька и, разделив значение надвое, сделать метку;
К обозначенной метке прикладывается один конец подготовленной рейки, на противоположном конце делается отметка внутренней части боковой стены. Так определяется расположение промежуточной составляющей кровельного каркаса;
Для того, чтобы определить длину свеса, следует переместить отмеченную рейку на внешнюю линию данной стены, и образовать свес из рейки путем перемещения другого конца к краю кровли;
Вторую составляющую стропильных досок устанавливают с помощью нанесения отметки между боковой стеной и краем обвязки, когда рейку переносят на другой край боковой стены.

Когда понятно расположение стропильных ног, необходимо произвести верный расчет элементов кровельного каркаса. Для этого определяется высота конька, длина стропил, площадь всех скатов.

Кроме того, необходимо запастись качественной древесиной, желательно одинакового сечения, чтобы система стропильной конструкции была прочной и долговечной.

Так продлевается срок службы древесины, и исключается возможность появления жучков и плесени.

Для внешнего кровельного покрытия вальмовой крыши рекомендуется использовать вариант мягкой черепицы, однако, можно укладывать и другие покрытия.

После того, как произведены все расчеты и подобран материал для работ, можно приступать к монтажу кровельной конструкции.

Вальмовая крыша своими руками: чертежи и фото ниже.

Чертеж четырехскатной крыши

Вальмовая крыша изготовление

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
Крепятся центральные стропильные доски;
Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
Крепление затяжки. Располагают у конька для закрепления стропильных ног;
Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

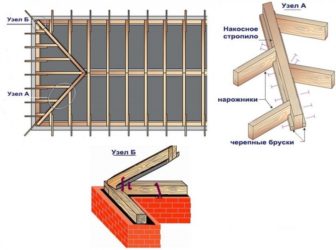

Чертеж стропильной системы

Четырехскатная крыша своими руками

Обустройство вальмовой крыши — довольно трудоемкий процесс, поэтому к каждому этапу ее монтажа следует отнестись серьезно и производить работы с соблюдением правил монтажа.

Порядок монтажа вальмовой крыши:

Расчет материалов для монтажа стропильной системы, подкровельных слоев, внешнего покрытия;
Подготовка всех необходимых инструментов для работ;
Распил досок для стропильной системы;
Установка стропильного каркаса;
Укладывание слоев кровельного пирога;
Монтаж внешнего покрытия;
Установка доборных элементов.

Кроме того, не стоит забывать об обустройстве вентиляционных и при необходимости дымовых выходов для обеспечения микроклимата в подкровельном пространстве и в самом сооружении.

Последовательность шагов по установке вальмовой крыши обуславливает надежность и прочность конструкции.

Для монтажа кровли необходимо выполнить ряд действий:

Установить мауэрлат. Следует иметь в виду, что под брус мауэрлата укладывается гидроизоляция;
Установка закрепляющих деталей: вертикальных стоек, которые прикрепляются к центральной балке на нижней части конструкции;
На стойки крепится коньковый брус;
Установка диагональных стропил. Бруски стропил одним концом крепят к вертикальным балкам, другой конец укладывается на угол стены;
Крепление к коньку промежуточных, центральных, коротких стропил. Крепят стропильные брусья к мауэрлату методом врубки, шаг стропил — до 70 см;
Установка обрешетки с учетом труб, окон и других необходимых элементов;
Установка пароизоляционной пленки;
Крепление контробрешетки;
Наложение теплоизоляционного слоя;
Крепление гидроизоляции;
Укладка кровельного покрытия.

При соблюдении правил крепления элементов, правильной укладки слоев пирога можно соорудить надежную защиту для собственного дома.

Расчет вальмовой крыши вы можете произвести с помощью онлайн-калькулятора.

Крыша четырехскатная своими руками: чертежи и фото ниже.

Как монтируется четырехскатная крыша

Чертеж плана стропильной системы

Монтаж обрешетки, пароизоляции, гидроизоляции

Обустройство разных слоев четырехскатной крыши требует внимательного отношения к каждому этапу работ.

Каждый укладываемый слой несет свою функцию, все слои в совокупности образуют единую систему, которая обеспечивает защиту сооружения.

Укладка обрешетки

Обрешетка — деревянная конструкция, состоящая из брусьев, расположенных поперек стропильных ног. Оптимальное сечение брусков обрешетки — 50х50 мм.

Перед монтажом доски обрешетки требуют обработки антисептическими средствами.

Обрешетку монтируют либо сплошным слоем, либо шагом 100-150 мм (в зависимости от внешнего покрытия).

Крепить обрешетку следует гвоздями.

Монтаж обрешетки

Монтаж пароизоляции

Пароизоляционную пленку устанавливают для того, чтобы предотвратить попадание влаги в теплоизоляционный слой. Пленку пароизоляции крепят к доскам обрешетки степлером внахлест. Места нахлеста заклеивают скотчем.

При этом необходимо следить за тем, чтобы пленка плотно прилегала к доскам. В местах оборудования труб или окон можно применять каучуковые или полиуретановые клеящие ленты.

Водяные пары имеют высокую проникающую способность, поэтому монтаж пароизоляции — очень ответственный этап работ.

Монтаж пароизоляции

Установка гидроизоляции

После монтажа утеплителя укладывают гидроизоляцию. Гидроизоляция не пропускает скопившуюся в подкровельном пространстве влагу внутрь кровельного пирога. Как и теплоизоляционную пленку, гидроизоляцию укладывают внахлест и стыки проклеивают.

Особенно важно правильно уложить пленку в коньковой части. Коньковая область наиболее подвержена скоплению паров конденсата.

Важность каждого этапа по монтажу кровли вальмовой крыши нельзя недооценивать и тем более отказаться от монтажа какого-либо элемента.

Монтаж гидроизоляции

Вальмовые крыши считаются самыми прочными и долговечными. Их устанавливали более ста лет назад, и такие конструкции зарекомендовали себя как надежные и выносливые.

Несмотря на сложность конструкции, монтаж ее можно производить самостоятельно, главное — выполнять шаг за шагом в четкой последовательности каждый этап работ и выбирать качественный, надежный материал, ведь крыша должна защищать дом не один десяток лет.

В данном видео вы узнаете как построить вальмовую крышу своими руками:

2017-02-24

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html

Как построить вальмовую крышу своими руками

Сегодня многие люди, решив обзавестись собственным домом, считают, что вальмовая крыша своими руками является лучшим решением. С одной стороны процесс монтажа не слишком сложен – даже человек без богатого строительного опыта справится с этой задачей. С другой – смотрится такая крыша просто великолепно, значительно лучше, чем обычная, двускатная.

Что такое вальмовая крыша?

В последние годы архитекторы ищут новые ходы, улучшения и в результате вальмовая крыша приобрела множество оригинальных разновидностей, которые весьма мало напоминают изначальную конструкцию.

В классическом же исполнении такая крыша состоит из четырех плоскостей, соединяющих карниз здания с его коньком. Две из них устанавливают от узких карнизов – они имеют треугольную форму и называют вальмами. Поэтому вся конструкция получила название именно от них. Две другие плоскости имеют большие размеры и форму трапеции.

Сравнительно недавно в нашей стране получили распространение полувальмовые крыши, которые также называют ещё голландскими. В этом случае карнизы вальмов расположены значительно выше, чем карнизы трапециевидных скатов. Чаще всего такой прием используется в случаях, когда хотят оборудовать на чердаке дома просторную, уютную мансарду. Смотрится такая крыша значительно привлекательнее, чем классическая вальмовая, но в производстве значительно сложнее – к тому же нужно дополнительно наращивать стены, чтобы они сформировали две стены будущей мансарды.

Основы конструкции вальмовой крыши

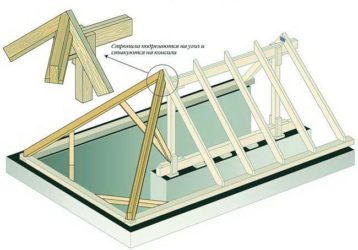

Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.

Для наглядности приведем подходящую картинку:

Конструкция вальмовой крыши

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Руководство по возведению вальмовой кровли

Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.

Разметка

Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.

Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.

Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.

Расчет

Расчетная таблица

Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:

Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.

Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.

Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.

Вальмовая крыша

Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.

Установка стропил

Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.

Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.

Основной каркас уже собран. Дальше будет значительно легче.

Усиление стропильной конструкции

Чтобы усилить стропильную конструкцию, можно использовать различные варианты:

По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.

Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.

Вентиляция

На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.

Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.

Схема вентиляции кровли

Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.

При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.

Последним, завершающим этапом является укладка кровли дома своими руками.На этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.

Источник: https://stroypomochnik.ru/kak-postroit-valmovuyu-kryshu-svoimi-rukami-07/

Строительство вальмовой крыши своими руками

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

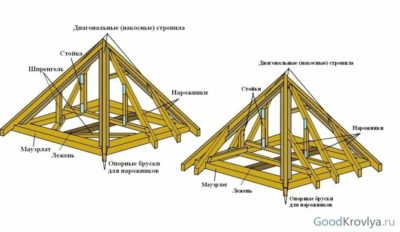

Элементы стропильной системы вальмовой кровли

Коньковый прогон. Брус, на котором соединяются стропильные пары.
Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Параметры вальмовой кровли

Высоту конька.
h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
Длину рядовых стропил.
e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
Площадь скатов.
S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Коэффициент длины диагональных стропилЧертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых.

Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Нанесение разметки вальмовой кровли

Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.
Установка стоек и диагональных стропил
На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.
Варианты крепления стропильных ног
Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.
Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.
Схема настила кровельного материала
Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

-инстркция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/chetyrexskatnaya-valmovaya/stroitelstvo-valmovoj-kryshi-svoimi-rukami.html

Вальмовая крыша своими руками: пошаговая инструкция, чертежи, фото и видео

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши. Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка. Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос. Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Специалисты рекомендуют для всех элементов стропильной сети задействовать одинаковые материал. Должны соблюдаться одно сечение и метод крепежа.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Далее предложены наиболее распространённые таблицы и схемы

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
Необрезные доски. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
Ветровая доска.
Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

угол наклона скатов;
высота конька;
нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

Опора и распределение массы крыши – это функция верхней обвязки.
Шаг между стандартными стропилами, которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
Нарожники, образующие скат, ставятся с шагом 60-80 см.
Нет необходимости в опалубке и её бетонировании.

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

К коньку крепятся ДС. Крепёж здесь – гвозди. Заранее нужно сделать запилы так, чтобы продолжением конькового прогона получились ДС. Между основой и стропилами важно образовать подвижный крепёж – ползун.
Установка нарожников. Одной стороной они присоединяются к ДС (виды крепежа – гвозди), второй – к верхней обвязке. Шаг – 60-70 см.
Гидрозащита (плёнка) стелется полосами на стропила, крепится там степлером. Полосы идут внахлёст 10-15 см. Плёнка, идущая вдоль стропил фиксируется рейками контр-обрешётки.

Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Источник: http://1decor.org/postroyki/valmovaya-krysha.html
