Стропила на баню своими руками из досок

В этой статье:

Установка и крепление стропил на баню

Как крепить стропила на бане – вопрос, который часто возникает у тех, кто впервые занялся строительством самостоятельно.

Крыша любого строения (баня не исключение) должна быть надежной и обладать стойкой выдержкой к натиску атмосферных осадков.

Прочность и несущие способности кровли напрямую зависят от ее каркаса, поэтому установка стропил должна производиться строго по технологии.

Из этой статьи можно узнать, как не допустить ошибок при самостоятельном устройстве стропильной системы.

Какие бывают крыши?

Какая крыша для бани подходит лучше всего? Если было принято решение строить баню своими силами, то пришло самое время задуматься о том, какой будет кровля у будущего строения.

Существует множество моделей крыш для различных построек, но для такого простого и небольшого строения как баня, нет смысла выбирать сложную конфигурацию кровли.

Самыми подходящими являются простые варианты конструкций:

односкатная;
двухскатная.

Каждая из этих конструкций имеет свои преимущества, и однозначного ответа на вопрос «какая крыша лучше?» — просто не существует.

Каждый должен совершить выбор самостоятельно. В данной статье изложены плюсы и минусы этих видов кровельных конструкций.

Односкатная кровля идеально подходит для небольших построек, которые чаще эксплуатируются в теплое время года.

Устройство такой крыши достаточно простое. Этот вариант стоит выбрать в том случае, если вы впервые занялись строительством самостоятельно.

Здесь вероятность допустить технологические ошибки, которые существенно повлияют на срок службы и безопасность строения — меньше.

При устройстве односкатной кровли чердачное помещение имеет очень скромные размеры, либо отсутствует вовсе.

Конечно, при строительстве бани чердак не является необходимым помещением, но не стоит забывать о том, что тот объем воздуха, который наполняет помещение под кровлей строения, играет значимую роль в энергоэффективности и обогреве дома.

Отказавшись от чердака в здании, вы заведомо лишаете его пары градусов температуры в холодное время года.

Однако если баня будет использоваться только в летний период, то этот момент не имеет значения.

Односкатная крыша отличается простотой устройства и более дешевой стоимостью. Для нее требуется меньше материала, чем для двухскатной. Ее возведение значительно легче и быстрее.

Единственной сложностью, которая может возникнуть при устройстве каркаса, является выбор необходимого угла наклона.

Если он будет маленьким, то на крыше будет скапливаться дождевая вода, а в холодный период – снег.

Слишком острый угол потребует дополнительных расходов на материалы, к тому же такая крыша будет не очень эстетично смотреться.

Устройство двухскатной крыши отличается возможностью обустроить чердачное помещение.

Дополнительную площадь можно использовать для хранения инвентаря, а также для сушки веников и полотенец в холодное время года.

Если площадь помещения позволяет, то можно устроить мансарду, с которой будет открываться вид на окрестности.

Такая комната для отдыха значительно повысит удобство бани и будет оценена по достоинству.

Монтаж двускатной крыши требует большего количества материалов, да и времени на возведение потребуется значительно больше.

Помимо материалов для каркаса и настила кровли, потребуются качественные утеплители.

Однако тот факт, что баней можно будет пользоваться всегда, независимо от времени года и погоды за окном, сполна компенсирует эти затраты.

Устройство двускатного каркаса крыши

К монтажу каркаса кровли можно приступать после того, как поставлены несущие стены.

Традиционно бани строятся на основе сруба из цилиндровых бревен. В последнее время набирает популярность строительство бань и других придомовых построек из пеноблоков и кирпича.

Оба варианта имеют свои плюсы и минусы, хотя на этапе возведения кровли, они не имеют особого значения.

После того как поставлены капитальные стены, можно приступать к возведению каркаса кровли.

Пиломатериалы, предназначенные для устройства крыши, нужно обработать средствами препятствующими возгоранию.

Это необходимо сделать еще до начала кровельных работ. Такой этап повысит огнебезопасность всего строения.

Конструкция стропильной системы зависит от выбранного типа крыши. Стропила на баню опираются на мауэрлат (при его наличии) или на верхние бревна сруба.

Сюда же крепятся и балки перекрытия, связывающие каркас строения. Перед тем как возвести стропильный комплекс, важно убедиться, что бревна верхнего венца находятся в одной плоскости.

Одинаковая высота позволит равномерно распределить нагрузку, действующую на стены и фундамент здания.

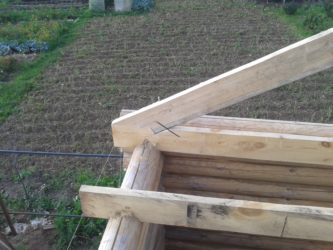

Крепление стропил к брусу или мауэрлату может делаться двумя способами:

При скользящем способе, в верхнем бревне или мауэрлате вырезаются пазы, с учетом угла наклона будущей крыши.

При укладке стропила опираются на эти места и выходят за пределы стен, образуя собой стреху. Для крепления стропил применяются специальные шарнирные соединения.

Этот способ используется чаще на свежем срубе. Такое крепление позволяет избежать деформации крыши при естественной усадке строения.

Если балки перекрытия еще не установлены, то потребуется сделать стяжки. Они будут выполнять функцию перекрытия и не дадут стропилам сместиться.

Стяжки крепятся к стропильной ноге с обеих сторон. Длина стяжки равна расстоянию между двумя противоположными стропилами.

Использование доборной доски здесь не допустимо – стяжки должны быть выполнены из цельной древесины.

Их количество должно быть вдвое больше количества стропильных пар.

При упорном способе с внутренней стороны мауэрлата делается скос, в который упираются стропила.

Если решено поставить крышу таким способом, то для устройства свеса используются доборные доски – кобылки.

Балки перекрытия устанавливаются прямо на опорные бревна, непосредственно под стропилами или между ними.

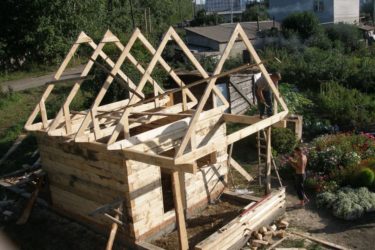

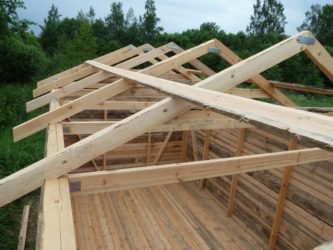

При устройстве двухскатной крыши на бревна верхнего венца, над которыми будут располагаться фронтоны крыши, монтируется лежень.

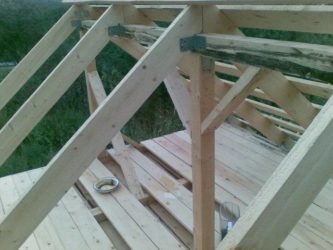

Сверху над ним при помощи стоек устанавливается коньковый прогон. Стропила крепятся к нему с помощью металлических пластин и уголков.

Для крепежа можно использовать гвозди или шурупы. При покрытии кровли, для того чтобы закрыть зазор между двумя разнонаправленными плоскостями кровельного материала, применяют двускатный конек.

Сверху на поставленный стропильный комплекс нужно набить обрешетку – рейки, расположенные поперек стропильных ног.

Впоследствии к ней будет крепиться кровельный материал. На этом монтаж каркаса можно считать законченным и переходить к настилу кровли.

Монтаж односкатной кровли

При выборе односкатного типа кровли угол наклона может варьироваться между 20 и 45 градусами.

Для того чтобы соблюсти нужный угол, необходимо обеспечить перепад высоты у двух противоположных стен.

Этого можно добиться поднятием одной из них или возведением опорного каркаса.

Если баня строится из кирпича или пеноблока, то гораздо проще и практичнее будет первый вариант.

По верху выбранной стены монтируется лежень, после чего выкладывается еще несколько рядов материала, пока стена не достигнет нужной высоты.

На поверхность стены монтируется мауэрлат. Опорный брус противоположной стены закрепляется на одном уровне с лежнем.

Далее укладываются опорные балки между лежнем и мауэрлатом противоположной стены. Если высота будущей крыши позволяет, то можно позаботиться об устройстве небольшого чердачного помещения.

Когда баня строиться на основе сруба – увеличить высоту одной из стен невозможно. В этом случае, для поднятия уровня под кровлей, нужно построить опорную раму.

Она представляет собой систему из опорных стоек и закрепленной на них балки. Для придания конструкции большей жесткости часто используют подкосы – рейки забитые между стойками и балкой под углом в 45°.

Для каждой опорной стойки делают два подкоса, по одному с каждой стороны. После монтажа полученная рама зашивается досками или другим материалом, образуя фронтон.

Как сделать стропило на баню самостоятельно?

Для этого подбирается пиломатериал со следующими характеристиками:

длина не менее размера будущей крыши плюс 1 м;
толщина доски 40 — 60 мм;
ширина не менее 150 мм.

Оптимально использовать хвойные породы деревьев. Отобранные для стропил доски не должны иметь трещин, сучков и других дефектов.

Подгонка материала производится непосредственно во время монтажа. Предугадать все нюансы заранее невозможно.

Стропила монтируют поверх опорных брусьев с шагом в 50 — 60 см. Выступающие за периметр стен части стропил представляют собой свес крыши. Выступы не должны быть менее 30 см.

Если длина крыши более 4,5 — 5 метров, то нужно дополнительно закрепить стропила. Для этого применяются подстропильные ноги, которые монтируются между лежнем большей стены и серединой стропила под углом в 45 — 50°.

Обрешетка и настил односкатной кровли производится по аналогии с двускатной. По нижнему свесу крыши монтируется капельник и водоотводящий желоб.

Перед началом работ нужно произвести расчеты и закупить необходимый материал.

Рекомендуется приобретать на 15 % больше пиломатериала, чем получено при расчете. Это позволит отбраковать непригодные к работе доски и компенсировать возможные ошибки при монтаже.

К тому же оставшаяся качественная доска всегда пригодиться в хозяйстве. Успешного устройства кровли и завершения строительства!

Источник: http://kroemsami.ru/kak-krepit-stropila-na-banyu.html

Крыша бани своими руками: пошаговое руководство | «Построить баню Ру»

Строительство бани начинается с возведения фундамента, затем нужно сделать сруб бани, и только после этого наступает время постройки крыши бани. Крыша защищает помещение от атмосферных осадков, а также придает ему завершенный вид.

Крыша бани: особенности, конструкция

Главной особенностью крыши бани является простота. Если для дома нередко возводят сложные по конструкции крыши, то для бани – чем проще, тем лучше.

Крыша состоит из нескольких элементов: каркаса (стропильной системы), обрешетки и настила (кровельного и гидроизоляционного материалов). Если вы планируете дополнительно сделать чердак, то понадобится еще чердачное перекрытие. Его стоит делать в том случае, если имеется бюджет, и вы часто бываете в бане. Если же она используется лишь летом, то лучше ограничиться простой баней без чердака – она проще по строительству и обходится дешевле.

Угол крыши может быть разным – от 2-х до 60 градусов. Чем он выше, тем эффективнее и быстрее будут скатываться осадки. Но делать чересчур высокую крышу не рекомендуется в регионах с сильными ветрами.

Учтите, что чем выше крыша – тем больше расход материалов, и, следовательно, дороже конструкция. Поэтому слишком большой угол крыши неактуален и в том случае, если вы хотите сэкономить и построить бюджетную баню.

Виды крыш для бани, их преимущества и недостатки

Проект крыши бани предусматривает обычно один или два ската.

Баня с односкатной крышей – это простой и бюджетный вариант. Обычно такой вид крыши выбирают для летней или небольшой бани. Главным преимуществом односкатной крыши является низкая стоимость постройки.

Двускатная крыша – это наиболее распространенный тип крыши. Его выбирают в том случае, если площадь бани более 12 квадратных метров. Такая крыша выглядит более эстетично и имеет высокую функциональность.

Если баня является пристройкой к дому, то лучший выбор – это односкатная крыша. В случае, если вы хотите сделать просторный чердак или дополнительное жилое помещение, то остановитесь на двускатной крыше.

Ниже представлены фото проектов крыш бань:

Строительство крыши бани своими руками

Данный процесс включает в себя несколько этапов: сначала нужно возвести каркас, потом сделать гидроизоляцию и установить кровлю.

Этап 1. Установка опоры для кровельной конструкции

Кровельная система будет опираться на мауэрлат – несущий брус, уложенный поверх стен по всему периметру бани. Если вы строите деревянную баню, то нет необходимости устанавливать мауэрлат, его роль будет играть верхний ряд сруба, если же вы возводите кирпичную баню или из газобетона, то нужно закрепить балки к стене с помощью стальной проволоки, анкерных болтов или строительных шпилек.

Этап 2. Монтаж потолочных балок

Для их установки в мауэрлате делаются специальные посадочные места, которые нужны для того, чтобы перекрытие легло строго перпендикулярно стенам. Расстояние между пазами должно быть около 0,6-0,7 м. Далее в них нужно уложить балки, которые должны выступать за стены бани на 0,3 м. Если же они будут выступать более чем на 0,5 м, то нужно устанавливать дополнительный наружный опорный столб.

На перекрытие укладывается гидроизоляционный материал.

Этап 3. Возведение стропильной конструкции

Для установки стропильной фермы допустимо использовать бревна, имеющие диаметр не менее 12 см, брус с сечением 0,6 квадратных метров или доски 40х150 мм. Самый простой вариант – фермы из клееного или обрезного бруса.

Стропильная ферма представляет собой стропильные ноги, опирающиеся на мауэрлат. По способу крепления строительные ноги бывают двух видов:

Висячие. В этом случае нет центральной опоры, а стропила нижним концом опираются на стену, верхним – на встречные стропила. Для крепления деталей используются металлические пластины или прорезные шипы. Данный вид стропильной системы выбирают в том случае, если длина крыши превышает 7 м, т. к. вся нагрузка конструкции приходится на несущие стены, чтобы ее уменьшить, используется затяжка – нижний пояс, изготовленный из металла и бруса, который соединяет элементы конструкции.
Наслонные. В отличие от висячих они имеют внутреннюю опору. Преимуществом этой конструкции является возможность передать нагрузку только на изгиб, кроме того, ее установка требует меньшего количества материалов. Наслонные стропила обычно выбирают для возведения односкатной крыши. Для их установки не нужны затяжки, достаточно монтировать их вдоль ската с опорой на мауэрлат и зафиксировать на параллельных друг другу стенах шурупами или толстой проволокой.

Возможно использование двух видов стропил, если вы делаете общую кровлю над несколькими пролетами.

Стропильную систему необязательно возводить, забравшись на строение. Безопаснее, проще и быстрее будет сборка стропильной фермы на земле. Но учтите, что в этом случае ее будет сложнее поднять – для этого понадобится помощь нескольких человек или подъемного крана.

Сначала нужно возвести боковые стропила, а после фронтальные.

Если вы планируете делать чердак, то в одном из фронтальных стропил нужно подготовить оконную раму, а в другом сделать дверной проем.

Этап 4. Утепление и гидроизоляция кровли

Назначение крыши – защита помещения от внешних воздействий, поэтому этот этап имеет большое значение. Для обеспечения гидроизоляции на стропила нужно прикрепить внахлест пароизоляционную пленку, стыки соединить скотчем.

Самым популярным материалом для теплоизоляции является минеральная вата – она огнеустойчива, долговечна и имеет высокие теплоизоляционные свойства. Можно использовать рулонный и плитный утеплитель, последний является более удобным. Между стропил нужно плотно уложить утепляющий материал, заделать все зазоры пеной. Его также рекомендуется складывать внахлест, а швы закрыть пеной.

Но старайтесь не слишком сильно сжимать или выгибать края материала. Любая деформация ощутимо снижает свойства утеплителя.

Этап 5. Установка обрешетки стропильной системы

Для строительства допустимо использовать разные материалы: брус, доски и др. Обрешетка может быть в виде сплошного щита или с промежутками между брусьями – все зависит от того, какой кровельный материал вы выберете. Если вы планируете установку мягкой кровли, то обрешетку лучше всего делать из досок с зазорами в 1 см.

Если для кровли будет применяться листовой материал, то обрешетку следует делать из бруса с сечением 5 см и более и оставлять между балками зазор 0,15-0,5 м.

Крепление обрешетки нужно начинать от конька, постепенно продвигаясь к карнизам. Крепить элементы можно на шурупы или саморезы.

Этап 6. Установка кровельного покрытия

Завершающим этапом является установка кровельного покрытия. Существуют разные варианты кровли:

Рубероид – дешевый материал, который имеет небольшой вес, высокие гидроизоляционные свойства, легко монтируется. Но рубероид отличается низкой прочностью, он пожароопасен. Средний срок эксплуатации рубероида – 8 лет.
Металлическая кровля. Она может быть с использованием оцинкованной стали или цветных металлов. Такая кровля выдерживает высокие нагрузки, дешево стоит и проста в установке. Недостатками материала являются подверженность коррозии, низкая тепло- и шумоизоляция.
Черепичная кровля. Такой вид крыши является классическим и делится на несколько подвидов: керамическую черепицу, битумную и металлочерепицу. Керамическая черепица долговечна, легко устанавливается и ремонтируется, имеет хорошие шумоизоляционные свойства, но она имеет высокую цену. Битумная черепица подходит для устройства кровель разных видов, она имеет богатый выбор цветов и форм, но такое покрытие достаточно дорогое и тяжелое, поэтому к каркасу предъявляются особые требования. Металлочерепица выдерживает температурные перепады, может иметь разные оттенки, хорошо выдерживает воздействия внешней среды. Недостатками являются высокая цена, низкий уровень шумоизоляции и большая теплопроводность. Срок службы крыши из металлочерепицы – 40 лет.
Ондулин – в настоящее время самый популярный вариант. Он легко монтируется, подходит для крыш с криволинейными формами, устойчив к воздействию ультрафиолета и температурным перепадам, имеет низкую цену.

– крыша бани своими руками:

Строительство крыши бани не такой сложный процесс, как может показаться на первый взгляд, поэтому возвести ее можно своими руками. Важно лишь знать основные правила и соблюдать порядок действий.

Источник: https://PostroitBanju.ru/krysha-bani/krysha-bani-svoimi-rukami-poshagovoe-rukovodstvo.html

Стропила и обрешетка, баня своими руками

Какая баня бывает без крыши? Ну, у нас, в России, наверное, никакой. Это в Египте сооружение считается недостроенным, если нет крыши, и за него тогда налоги платить не надо, вот и живут без крыш десятилетиями. Ну, с ихним-то климатом можно, а у нас — ветра да снега. Вот и приходится учитывать это обстоятельство. Кстати — снег, это достаточно тяжелая субстанция, и его возможный максимальный вес должен быть учтен при проектировании крыши для бани. А на какой крыше больше всего снега — зададитесь вопросом вы, и, скорее всего, будете удивлены ответом.

Уклон кровли, баня своими руками

Подсознательно мы считаем, что на плоской крыше снега скапливается больше, чем на имеющей крутой уклон, но реальность разрушает наши иллюзии. Все дело в том, что с плоской крыши снег сметается ветром, а на круто наклоной им же прижимается к поверхности и накапливается. Вот такие дела. Поэтому, если ваша баня стоит не в глухом лесу между вековых елок, где ветра совсем не бывает, то имеет резон соорудить для нее двускатную или даже односкатную крышу с небольшим уклоном и без чердака.

То есть, в результате, можно обойтись самой простейшей конструкцией, но в этом случае есть и недостатки — в качестве кровельного материала вам придется выбирать между рубероидом или кровельным железом, поскольку асбоцементные изделия для малых уклонов не годятся. Они хрупкие и подвержены трещиноватости под нагрузкой, а сквозь трещины потом будет поступать вода. Для шифера угол уклона кровли вообще, должен составлять не менее 30 градусов, Но, как сказано было выше, это именно тот угол наклона, который обеспечивает максимальное накопление снега.

Поэтому стоит очень внимательно отнестись к запасу прочности кровли при таких углах.

Стропильная система

При расчете угла наклона крыши для бани обычно исходят из нескольких параметров: показателей климатических условий, особенно уровня атмосферных осадков, и собственно параметров предполагаемого материала кровли. Чем больше воды с неба падает, тем круче должна быть кровля, и ее угол может достигать 60 градусов..

Однако на такую кровлю и материалов требуется чуть ли не в два раза больше, чем на скатную или плоскую. Скатной кровлей называются поверхности с углом от 2.5 градусов и выше, а плоскими — от 0 до 2.5 градусов.

Вычислить наклон стропил и, соответственно, высоту конька можно по приведенной ниже таблице, умножая половину ширины пролета строения на коэффициент относительной величины.

Получается, если вы забабахали баню восьмиметровой ширины и хотите, чтобы угол наклона вашей кровли составлял 25 градусов, то стропила нужно поднять на вычисленную высоту, решив пару простейших математических примеров:

8 метров /2 = 4 метра

4 метра * коэффициент для 25 градусов 0,47 = 1.88 метра

Вот вам искомая высота стропил.

Для выполнения двускатной крыши чаще всего используются висячие стропила на баню. Что они собой представляют? Два нетолстых бревна — стропильных ноги, или две доски, соединенные сверху между собой. Эта конструкция передает усилие распора на деревянную затяжку, обычно на балку перекрытия, но может быть использована и своя, дополнительная балка.

Вся конструкция работает на сжатие и изгиб, компенсируя нагрузки ветра и снега в зимний период. Так как это стропила для бани, а не для огромного коттеджа, то вместо бревен или брусьев в качестве стропильных ног допустимо использовать доски не менее 40 мм, устанавливая их на ребро. Можно использовать и более тонкие доски, соединив их между собой крепежом, лучше всего болтами.

Гвозди и шурупы не так надежны, но также допустимы.

Дощатые стропила используют для облегчения всей конструкции, да и все соединения при их устройстве можно делать с помощью обычного крепежа, врубка здесь применяется только для соединения с лежнем и прогоном, если стропила наслонные, в навесных бревенчатых стропилах же необходимо выполнять соединение врубкой и под коньком, и в затяжке ( так называется опорный брус или бревно для стропил), а это достаточно большой объем работы, смотрите схему ниже.

То есть, при устройстве бревенчатых либо брусовых навесных стропил , как видно на схеме, кроме врубки потребуется еще дополнительное крепление стропильных ног к затяжке хомутами из стальной полосы или скруткой из проволоки-шестерки. Конечно, это дополнительная гарантия прочности и долговечности, но и некоторые дополнительные затраты, плюс увеличение объема работ. В коньке брусовые или бревенчатые стропильные ноги соединяются вполдерева.

Жесткость висячих стропил в плоскости обеспечивается самой конструкцией стропильной фермы, а вот для противодействия нагрузкам в поперечном направлении, к примеру, создаваемым ветром, между стропилами требуется устроить несколько диагональных связок в каждом скате крыши, соединив таким образом все стропила в единый каркас. Для той же цели — усиления прочности, а иногда и для уменьшения толщины деревянных материалов, можно использовать подкосы.

Вообще сечение стропильного бруса или бревна рассчитывается исходя из длины стропильной ноги. Вот примерная таблица расчетов для двускатной крыши любого строения, для бани здесь гарантирован огромный запас прочности:

При сооружени односкатной крыши для бани используются наслонные стропила, то есть, даже из названия понятно, что они наслонены на стену. Естественно, в этом случае не требуется ни сооружение конька, ни затяжка их с помощью врезки в балку. Они просто укладываются вдоль ската и опираются на мауэрлат, уложенный вдоль наружных несущих стен.

Угол наклона кровли в таком случае определяется разницей в высоте стен. Крыша в этом случае получается очень легкая, и излишне говорить, что вся конструкция должна быть жестко связана со стенами, иначе в случае урагана такая крыша бани запросто может исполнить роль воздушного змея, и еще не факт, что ее приземление окажется удачным.

Крепеж производится либо с помощью стальных шпилек, либо проволоки-шестерки. Вот схема наслонных стропил:

Обрешетка

Какой бы вариант стропил вы ни выбрали, но положить прямо на них ни кровельный листовой материал, ни рулонный не получится — вначале придется сделать обрешетку. Опять брусья, доски и опять два варианта — либо делать сплошной, прочный и крепкий настил, либо легкую обрешетку, где между досками оставляются щели, иногда достаточно крупные.

Сплошной настил намного лучше подходит под рулонные покрытия и его надежность выше всяких похвал, поскольку изготавливается он обычно двухслойным.

Первый слой настила, так называемый, рабочий, укладывают по стропилам с небольшими промежутками для вентиляции — не более одного сантиметра между досками, а второй слой, чистовой,накладывается на рабочий и выполняется из узких досок, расположенных под углом от тридцати до сорока пяти сантиметров к рабочему настилу. Этим достигается прочность и монолитность всего настила.

Между слоями укладывается противоветровая и гидрозащитная прокладка из рубероида. После устройства такого сэндвича на стропилах его можно покрывать любым рулонным материалом или монтировать на нем абсолютно любое другое кровельное покрытие. В качестве недостатков сплошного настила можно отметить его тяжесть и достаточно большой расход пиломатериалов.

Для покрытия крыши волнистыми асбоцементными листами, металлическими гофрами или черепицей столь плотный сплошной настил излишен, достаточно устроить легкую деревянную обрешетку из досок.

Важно соблюдать несколько правил — при выполнении этого вида работ стыки досок, брусьев жердей, и всего, что используется для обрешетки, требуется обязательно располагать вразбежку над стропилами. Расположение досок обрешетки рассчитывается таким образом, чтобы самые широкие из них попали под кромки перекрывающих друг друга кровельных элементов.

Особое внимание требуется обратить на деревянные детали обрешетки в районе выхода дымовой трубы — никакого дерева ближе 130 мм от нее быть не должно, иначе создается угроза пожароопасности.

Для небольших бань, которые планируется покрыть волнистым шифером, может быть выполнена обрешетка не из досок, а из брусков сечением 60 на 60 мм. К ним крепятся листы шифера специальными шиферными гвоздями, которые бывают нескольких разновидностей. Подойдут и с широкой шляпкой, и с промасленной резинкой.

Расстояние между брусьями обрешетки выдерживается в 530 мм, это позволяет максимально удобно укладывать целые листы шифера. Если невозможно обойтись без резки, то укороченные листы укладывают в продольных рядах у конька крыши, а в поперечных — предпоследними у фронтового свеса.

Допускается ради того, чтобы избежать резки, сделать большие свесы на фронтонах крыши.

Для металлической листовой крыши обрешетка может быть выполнена из бруса меньшей толщины, 50 на 50 мм, его прочности достаточно, так как общий вес кровли намного меньше, чем у шиферной. Если для обрешетки под металлическую крышу используются доски, то их толщина не должна быть меньше чем 25 мм.

При устройстве обрешетки стоит исходить из того, что длинна металлического листа 1420 мм. Под стальную кровлю в бане на обрешетку из досок можно заранее настелить слой рубероида — он предохранит от поднимающихся из бани водяных паров, а значит, предотвратит коррозию изнутри.

Не стоит забывать, что все работы с рулонными материалами нужно проводить в сухую и , желательно, безветренную погоду. Обязательно стоит помнить правила безопасности труда.

Желоба

Что у нас осталось до завершения, какая еще требуется победная точка в обустройстве крыши для бани? Конечно же, установка отводящих атмосферные осадки желобов. Они бывают очень разные в сечении — и полукруглые, и квадратные, и прямоугольные. Форма здесь важна только с эстетической точки зрения. задача желобов — отвести стекающую с крыши воду от фундамента.

Подвешиваются отливные желоба на крючки с помощью проволочных либо ленточных хомутов на карнизную доску, угол наклона выбирается небольшой, примерно полтора сантиметра на каждый метр длины, этого достаточно для качественного слива.

Лучше всего, когда вода из желоба не просто сбрасывается в сторону от бани, а попадает в водосточную трубу, такое техническое решение позволяет отвести ее подальше от фундамента, увеличив тем самым долгосрочность эксплуатации всей бани.

Вот, в принципе, основная информация по установке стропил, обрешетки и покрытии бани выбранным вами кровельным материалом. Если что-то осталось за пределами этой статьи и вы не смогли найти в ней ответа на свой вопрос — не стесняйтесь, обращайтесь к специалистам нашего сайта с помощью расположенной на страничке формы обратной связи. Вам обязательно ответят и помогут!

Как заказать у нас баню? – Элементарно!

Оформитезаявку на сайте Это займетне более1 минуты

Консультация Наш менеджерсвяжется с Вамипо телефону, иуточнит все детали

Заключениедоговора Подписаниевсехнеобходимыхдокументов

Производство Вашу банюизготовят нанашем заводе

Доставка исборка Комплект банидоставят иустановят навашем участке

5 причин, почему уже 873 человека

доверили строительство бань нам!

Бани.рф – бренд,которомудоверяютмиллионылюдей!

Без подводныхкамней Заранееоговариваемвсе возможныедополнительныетраты

Соблюдаемсроки Четкорасписываемэтапы и срокистроительства,далеесоблюдаем их

Качествоматериалов Толькопроверенные изарекомендовавшиесебястроительныетовары

Командапрофессионалов Опытныеспециалисты иответственныепрорабы

Источник: https://xn--80ardojfh.xn--80abwt.xn--p1ai/%D0%A1%D1%82%D1%80%D0%BE%D0%B8%D1%82%D0%B5%D0%BB%D1%8C%D1%81%D1%82%D0%B2%D0%BE/%D0%9A%D1%80%D1%8B%D1%88%D0%B0-%D0%B8-%D0%BA%D1%80%D0%BE%D0%B2%D0%BB%D1%8F/%D0%A1%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D0%B0%20%20%D0%B8%20%D0%BE%D0%B1%D1%80%D0%B5%D1%88%D0%B5%D1%82%D0%BA%D0%B0,%20%D0%B1%D0%B0%D0%BD%D1%8F%20%D1%81%D0%B2%D0%BE%D0%B8%D0%BC%D0%B8%20%D1%80%D1%83%D0%BA%D0%B0%D0%BC%D0%B8

Установка стропил на сруб бани

Из-за сумасшедшего ритма жизни, современный человек ищет наиболее оптимальный способ расслабиться. Кто-то отправляется в общественную баню, а кто-то – принимает решение построить ее на своем участке. Чаще всего, в качестве основного строительного материала, используется брус. Ведь он не только привлекателен внешне, но и сближает «человека асфальта» с природой.

Построить баню из бревен не так уж и сложно: устанавливается фундамент, монтируются стены, строится крыша. Однако все так просто лишь на первый взгляд. Когда дело доходит до строительства крыши, многие владельцы будущей бани опускают руки, опасаясь различных сложностей.

Ведь те, кто сталкиваются со строительством впервые, боятся самостоятельно возводить «скелет» будущей крыши – стропильную систему.

Не зря стропильную систему называют «кровельным скелетом». Именно стропила держат кровельный материал и позволяют распределить всевозможные нагрузки по всей площади. Именно от качества стропильной системы зависит насколько практичной и долговечной будет крыша над баней.

Прежде, чем приступать к монтажу стропильной системы, необходимо определиться, какой конфигурации будет крыша – односкатная или двускатная. После выбора конфигурации можно приступить к выбору кровельного материала. После этого провести все необходимые расчеты. При выполнении расчетов и составлении проекта необходимо учитывать временные и постоянные нагрузки.

Выбор материала для изготовления стропил

Для изготовления стропил используется деревянный брус или доска. Размер сечения будет известен после того как выполнены все необходимые расчеты. Следует помнить, что сечение бруса необходимо брать немного больше, с целью увеличения прочности. Длина стропил определяется исходя из теоремы Пифагора.

Установка потолочных балок

После того как стены будущей бани выстроены, первым шагом на пути к установке стропил, является монтаж потолочных балок. Основой для установки балок станут верхние два венца сооружения. Балки могут устанавливаться двумя способами:

В венцах вырезаются сквозные отверстия и в них укладываются балки. Таким образом стена считается открытой, а концы балок выходят на улицу.
В венцах вырезаются глухие отверстия, занимающие лишь часть бревна. В таком случае конец балки находится в деревянном бревне, и стена считается глухой.

Первый вариант является менее востребованным, ведь велико влияние атмосферных осадков на часть балки. В результате чего она станет непригодной и ее надежность будет значительно ниже.

От того, каким способом закреплены потолочные балки, зависит, каким способом будут крепиться стропила.

Возможные расположения стропил

Стропильная система для крыши бани может быть установлена следующими способами:

Соединение с верхним венцом стен. Такой вид установки возможен в том случае, если после укладки потолочных балок образовалась глухая стена. В этом случае роль мауэрлата будет играть верхний венец стен. На бревнах делаются отметки, равные шагу стропил, и только после этого выполняется крепление стропильной системы.
Соединение с потолочными балками. Данный вид соединения используется при укладке потолочных балок с выступающим краем на улицу. В таком случае для монтажа стропильной системы используются доски с сечением 50*150 мм. Длина доски должна быть подобрана таким образом, чтобы ее край выходил за пределы стен более, чем на 500 мм. Крепление стропильной ноги будет выполнено к концу потолочной балки.

как устанавливать стропила на баню

Прежде, чем приступать к монтажу стропильной системы на сруб бани, все деревянные элементы необходимо обработать антипиреном и антисептиком. Это позволит уберечь будущую крышу от насекомых, плесени, микроорганизмов, а также от быстрого распространения огня в случае пожара.

Строительство стропильной системы может быть выполнено двумя способами. Первый способ: все части системы собираются и монтируются непосредственно на сооружении. Второй способ: фермы стропильной системы собираются на земле, после чего поднимаются на верхнюю часть бани и крепятся в таком виде. Вариант сбора стропильной системы наверху здания подходит в том случае, если стропила и дополнительные элементы имеют большой вес и габариты. Если же есть возможность использования специальной техники, то фермы лучше собирать на земле. Это намного легче и занимает меньше времени.

Стропильные системы делятся на два типа: висячие и наслонные. Висячие стропила используются только в том случае, если в бане нет стен. Если же в вашей бане есть только ограждающие конструкции, такой вариант идеально подойдет. В данном случае нагрузка будет передаваться верхнему венцу бани. Наслонные стропильные системы являются более распространенным вариантом. Нагрузка будет сосредоточена на коньковом прогоне или на стенах.

Висячие стропила

Для изготовления висячих стропил используется доска сечением 50*200 мм. Собирается такая стропильная система на земле, согласно следующей последовательности:

Верхние концы стропил соединить друг с другом, используя болты или пластины из металла.
Нижние части стропил отпилить под углом.
Между стропилами устанавливается ригель.
Готовые стропила поднимаются наверх бани.
Установка начинается с крайних ферм. Необходимо закрепить ферму с помощью укосин, проверить на вертикальность, после чего стропило следует закрепить. После чистового крепления, укосину необходимо снять.
По такому же принципу устанавливаются центральные фермы. Расстояние между фермами должно равняться 1 метру.
Выполняется связка стропил между собой с помощью обрешетки.

Наслонные стропила

Сборку и установку наслонных стропил рекомендуется выполнять только после того, как будут выполнены все расчеты и выполнен проект. Ведь неправильно подобранная стропильная система может стать причиной того, что крыша не выдержит ветровую или снеговую нагрузку. Наслонные стропильные системы также рекомендуется доверить профессионалам, ведь для его возведения недостаточно теоретических знаний, необходим еще и опыт.

Источник: https://podkryshej.ru/kak-sdelat-stropila-dlya-kryishi-bani/

Как сделать стропила для крыши бани своими руками?

Всем давно известна горячая любовь русских к быстрой езде, но не менее теплые чувства у наших соотечественников вызывают бани. Высокая температура, повышенная влажность и целебный пар укрепляют здоровье и иммунитет тем, кто имеет полезную привычку регулярно париться.

Для устройства по-настоящему теплой бани обычно используют бревенчатый или брусовой сруб из твердых пород дерева, который долго сохраняет тепло и обладает оздоравливающим свойствами за счет высокого содержания фитонцидов. Опытными мастерами отмечено, что более 80% теплопотерь в бане происходит через крышу, поэтому очень важно правильно сделать и установить стропила.

В этой статье мы расскажем об особенностях устройства стропильного каркаса банной кровли, которые нужно учитывать при строительстве.

Форма кровли

В роли бани обычно выступает небольшой сруб из бревна или бруса. В качестве материала для строительства рекомендуется использовать древесину сосны, кедра или лиственницы, обладающие целебными свойствами и высокой устойчивостью к влаге. Так как поверхность крыши имеет достаточно большую площадь, через нее уходит достаточно много тепла. Но если правильно сделать выбор конструкции стропил, то тепло будет сохраняться внутри нагретого помещения. Наиболее популярными видами крыши, которыми перекрывают сруб, считают:

Односкатную. По сути каркас односкатной кровли состоит только из мауэрлата и стропил, формирующих плоскость ее единственного ската. Рекомендованный уклон крыши такого типа для средней полосы России составляет 10-25 градусов. Главные плюсы односкатной кровли – простая, быстрая установка и экономия материалов. Недостатком этого варианта считают невозможность оборудования нормального чердачного помещения.Баня с односкатной кровлей
Стропильный каркас односкатной кровли
Двухскатную. Двускатная кровля состоит из 2 плоскостей, расположенных под углом к основанию крыши и образующих узнаваемую форму. Стропила и затяжки образуют фермы в виде треугольника, устойчивые ко всем внешним воздействиям. Если сделать уклон в пределах 45-50 градусов, то снег, талая и дождевая вода будут самостоятельно соскальзывать с поверхности ската. Но на строительство такой конструкции требуется в 1,5 раза больше дерева на изготовление стропил и в 2 раза больше кровельного материала.Баня с двухскатной кровлей
Стропильная система двухскатной кровли

Обратите внимание! Сруб из невысушенного бревна или бруса дает значительную усадку после высыхания древесины. Поэтому необходимо сначала поставить коробку бани, выждать год, чтобы она приняла окончательные размеры, а затем только установить стропила и настилать кровельный материал.

Тип конструкции

Для конструкции бани важно, чтобы внутри нее долго сохранялось тепло. Поэтому чаще всего сруб берется небольшого размера, ведь маленькую площадь проще прогреть, затратив меньшее количество топлива. Кроме того, следует выполнить теплоизоляцию помещения, благодаря которой снизятся теплопотери. В зависимости от места размещения утеплителя различают 2 вида банной кровли:

Холодная. Холодной кровлей называют конструкцию, в которой утепляют не поверхность скатов, а пол чердачного помещения. Чердак бани в данном случае не отапливается, поэтому может использоваться только хранения банных принадлежностей. Для утепления пола чердака применяют засыпной термоизоляционный материал, который прекрасно сохраняет тепло внутри нагретого печью помещения.
Теплая. Теплой кровлей называют конструкцию, предусматривающую утепление скатов между стропил. Сделать теплую кровлю сложнее и дороже, чем односкатную, но она позволяет обустроить в подкровельном пространстве комфортное место отдыха. В межстропильном пространстве крыши укладывают минеральный утеплитель в виде матов или плит.

Отличия между холодной и теплой кровлей

Опытные мастера и ценители бани считают, что лучше сделать для этого сооружения холодную кровлю, так как именно такая конструкция позволяет сохранить больше тепла внутри помещения. Такое решение гарантирует, что прогреваться баня будет быстрее, а остывать дольше.

Укладка мауэрлата

Конструкция крыши обладает достаточно большим весом, поэтому установка стропил не выполняется прямо на несущие стены. Чтобы равномерно распределять нагрузку и не допускать деформацию опор на верхний пояс коробки укладывают мауэрлат. Мауэрлатом называют прочный, ровный брус сечением 100х100 мм или 150х150 мм, монтируемый на сруб для смягчения давления на стены стропил крыши. Процесс монтажа этого элемента стропильного каркаса бани происходит следующим образом:

Сначала опорный брус распиливают на отрезки необходимой длины. Длина мауэрлата соответствует длине бани, а количество – количеству скатов крыши.
Затем мауэрлат пропитывают антисептическими препаратами глубокого проникновения. Обработку проводят в двукратной повторности, чтобы защитить дерево от грибка, плесени и гниения.
Мауэрлат закрепляют на верхнем ряду несущих стен металлическими шпилькам или анкерными болтами. Причем расположений точек крепления рассчитывают так, чтобы они располагались между стропил.
После установки мауэрлатного бруса можно переходить к сборке стропильного каркаса кровли.

Технология крепления мауэрлата

Учтите, что если в качестве бани выступает сруб, то в качестве мауэрлата правильно будет использовать верхние венцы, укрепленные металлическими скобами. Однако, если конструкция кровли сложная или тяжелая, то без этого элемента каркаса не обойтись.

Конструкция каркаса

Основой конструкции крыши является стропильный каркас, который несет на себе тяжесть кровельного покрытия, равномерно распределяет нагрузку между несущими стенами и фундаментом, а также используется для крепления гидроизоляционного материала. Он изготавливается из дерева и состоит из следующих элементов:

Мауэрлат. Это своего рода опорный брус, распределяющий вес и смягчающий давление стропил на несущие стены бани. Он изготавливается из соснового бруса квадратного сечения, на который закрепляются стропильные ноги.
Стойки. Стойками зовутся вертикальные опорные элементы каркаса, поддерживающие коньковый прогон или центральную часть стропильной ноги. Этот элемент применяют только в наслонных стропильных системах.
Стропила. Стропильные ноги изготавливают из досок сечением 50х150 мм или 100х150 мм, одним концом они устанавливается ребром на мауэрлат, а другим упираются во вторую ногу пары или на коньковый прогон.
Подкосы. Подкосами называют поддерживающие элементы каркаса, расположенные под углом к стропильным ногам и предотвращающими их прогибание под собственной тяжестью.
Затяжки. Горизонтальные элементы попарно стягивают между собой стропильные ноги, компенсируют распирающую нагрузку, воздействующую на несущие стены.

Важно! Так как баня считается сооружением с высоким риском возникновения пожара, необходимо сделать деревянный стропильный каркас устойчивым к огню. Для этого все части конструкции обрабатывают антипиреном.

Устройство стропильной системы

Технология сборки

Если по проекту в помещении бани планируется внутренняя несущая стена, то лучше сделать наслонную стропильную систему, состоящую из мауэрлата, вертикальных стоек, конькового прогона и стопил. Если несущими являются только наружные стены, то возможно установить только более сложную висячую систему. В общих чертах монтаж стропил для крыши бани выполняют следующим образом:

Сначала на верхний пояс несущих стен укладывают опорный брус, называемый мауэрлатом, и лежень. Закрепляет его с помощью длинных металлических шпилек или анкерных болтов.
Затем на лежень устанавливают стойки. Чтобы они во время монтажа сохраняли вертикальное положение, их временно укрепляют подпорками.
На стойки укладывают коньковый прогон. Правильность монтажа подконькового бруса проверяют с помощью строительного уровня.
Затем устанавливают стропила с шагом 60-120 см, чтобы удобно было монтировать утеплитель. Фиксируют стропила м помощью гвоздей, скоб, металлических накладок или ползунов.

Опытные мастера отмечают, что стропильные фермы для банной кровли можно собирать на земле, а затем уже в готовом виде поднимать и устанавливать на мауэрлат.

Технология крепления стропил к мауэрлату

-инструкция

Источник: http://KrovlyaKrishi.ru/stropilnaya-sistema/stropila/dlya-kryshi-bani-svoimi-rukami.html
