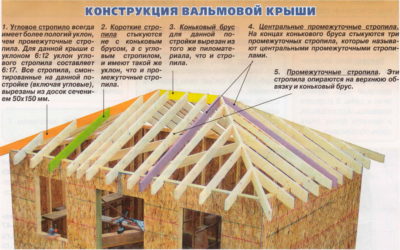

Стропила вальмовой крыши строение конструкции

В этой статье:

Стропильная система вальмовой крыши – конструкция и узлы

При строительстве любого сооружения основным значением в кровле является не только внешний вид, но и ее конструкция. Ведь именно она будет осуществлять защиту всего здания от проникновения влаги и термическую защиту. В настоящее время популярность набрала вальмовая кровельная конструкция. Вальмовая крыша, стропильная система которой отличаться долгим сроком службы, обладает также многообразием своих конструкций и надежностью. Подобная кровля будет отлично подходить для зданий с мансардой, т.к. с легкостью позволяет решать проблему установки мансардных окон.

Конструкция стропильной системы вальмовой крыши обладает четырьмя скатами. Вальмы (торцевые скаты) располагаются от карниза до конька и выполнены в виде треугольника. Два других ската обладают трапецеидальной формой. Основное преимущество четырехскатной вальмовой крыши является в том, что она дает возможность сэкономить на материалах, а результат получается очень привлекательным. Но с другой стороны трудозатраты на монтаж такой кровли будут более высокие.

Во время установки подобной кровли могут быть использован один из 2 видов стропил:

1. Диагональные (накосные);

2. Промежуточные: центральные (рядовые) и угловые (нарожники).

Виды систем

Стропильная система шатровой крыши по способу монтажа элементов может быть разделена на наслонную и висячую. В случае висячих частей, схема в монтаже может представлять определенные сложности, а длительная эксплуатация может быть связана с некоторыми хлопотами во время ремонта. Обычно, подобные системы монтируются на внешние стеновые проемы, т.к. в них нет внутренних аналоговых систем. Системы наслонного типа являются более выверенными, экономичными и конструктивными. Чаще всего такие системы используются в зданиях, обладающих конструкциями опорного типа (столбами) или сооружениях, которые имеют среднюю несущую стену.

Если в сооружении есть добавочные конструкции для опоры, то это дает возможность выполнить более длинный участок пролета, оснащая его конструкцией наслонного типа. Это будет актуально во время монтажа вальмовых крыш, которые имеют наклон ската до 35°.

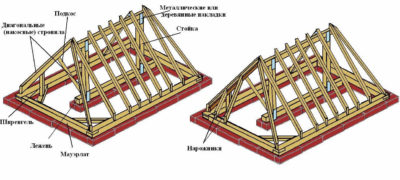

Конструкция включает в себя следующие элементы:

Накосные элементы – монтируются по диагонали или по направлению углов проемов стен;
Нарожники;
Трапеции элементов ската;
Ригели;
Стойки и подкосы;
Шпренгели;
Прогоны и лежни.

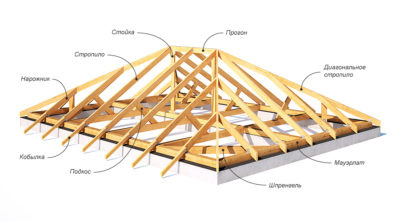

Можно посмотреть на схему стропильной системы вальмовой крыши, чтобы было более понятны места расположения элементов и как может выглядеть ее чертеж.

Накосные диагональные стропила у четырехскатных кровель закрепляются одной стороной на нижнюю опору всей конструкции или в балку, которая продолжает ее. Другая сторона накосных стропил закрепляются на другую пару стропил. Эти элементы для вальмовых крыш по своим линейным размерам являются несколько большими, чем привычные всем комплексы. Это все из-за того, что на них прикладывается больше силового воздействия, т.к. они являются одновременным упором для нарожников.

Нарожники являются комплексами из стропил, которые укорачиваются по своей длине. Они фиксируются в одной точке на накосные стропила. При этом другая точка этой опоры монтируется на нижнюю опору. Когда ширина сооружения составляет более 4,5 метров, то стропильные элементы по длине компонуются одновременно несколькими элементами. Подобным образом, они переходят в разряд составных изделий.

Для того, чтобы снижать линейные размеры, возможно использование стоек и подкосов. Подобный подход к обустройству кровли дает возможность монтировать ее без использования распорок. Но в случае с коньковым устройством кровли, в котором части друг друга поддерживают, будет возможным использование подпорок. В таком варианте необходимо применять ригельные устройства.

Для того, чтобы предотвратить образования распоров в тех местах, где происходит взаимодействие плоскостей элементов конструкции с нижней опорой, выполняется горизонтальный уровень. В таких ситуациях возможно применение двух видов взаимосвязи с нижней опорой:

На балку, врезаемую в дополнительный брус, который располагается на нижней опоре;
На обвязку верхнего типа, прямо на нижнюю опору или на верховые венцы.

Прямиком в нижнюю опору врезаться будет нецелесообразно, т.к. от этого она будет снижать свою прочность. Ведь как раз лежень будет играть роль опор для стоек и подкосов.

Лежень устанавливается на внутренний проем стен или малые кирпичные столбы, имеющиеся в перекрытии. Иногда лежень закрепляется путем подгона деревянных подкладок, выполненных в горизонтали перекрытия. Этот способ подгона лежня дает возможность здорово упростить монтаж стоек и прогонов.

Не смотря на тип укладки лежня, который вы выберете, на первом этапе возведения необходимо выполнить гидроизоляцию. В случае, когда лежень будет укладываться на малых кирпичных столбах, его сечение может достигать до 100х150 мм. Когда лежень будет укладываться на стеновой проем или перекрытие, то его высота бывает на 5-10 см ниже. Монтаж лежня не будет нужен, когда осуществляется монтаж стропильной системы без подкосов на крыше. В таком случае, возможно будет осуществить обвязку нижней части стоек так называемыми схватками.

Элементы стропильной системы вальмовой крыши включают балку, которая выполняется из опорных частей и находится на нижней опоре параллельно, называют прогоном. Основной задачей прогона является придача всей системе дополнительную прочность. В таком случае прогон обязан быть расположен таким, чтобы у него имелась дополнительная подпорка. Между прогонами и нижней опорой наиболее оптимальной длиной будет длина не более 4,5 метров.

Применение прогонов в общей вальмовой конструкции обусловлено конструктивными особенностями. В первую очередь с наличием стеновых проемов и перекрытий, позволяющих закреплять расположенный продольно, по отношению к проему или закрепляющую на потолок балку, прогон.

Для обеспечения большего усиления требуется монтировать шпренгеля. При этом нужно учитывать линейные размеры пролета, который потребуется усиливать стропильными элементами. Шпренгеля изготавливаются из бруса или бревна. Накосные стропила, которые располагаются через стойку по диагонали, будут усиливать нагрузку, трансформируемую уже на шпренгель.

Применяемые опоры

Выбор формы может зависеть от материалов, используемых во время строительства здания. В разных типах построек конструкция стропильной системы вальмовой крыши может иметь упор на разны плоскости, например:

В деревянных домах – на верховые венцы;
В каркасных домах – на деревянную обвязку, формируемую сверху дома;
Каменных домах – на нижние опорные брусья.

Диагональные накосные стропила имеют обычно большую линейную величину длины, чем у брусьев обычного типа. Для того, чтобы достигать нужную длину придется сращивать брусья. Все получающиеся стыки во время сращивания необходимо усиливать подпорами под подкосы или стойки. Процесс сращивания брусьев должна проходить так, чтобы узел стыковки по длине получался в точке 0,15хh, в котором обозначение h значит высоту стропила, а именно расстояние между 2 опорами.

Проводить расчеты линейной длины брусьев необходимо учитывая общее количество опорных конструкций. Обычно сращивание элементов осуществляют техникой прируба косого типа. После этого стыковочное место стропил стягивается болтами 12-14 мм.

Способы крепления нарожника

Для того, чтобы обеспечить жесткую фиксацию нарожника к элементу конструкции, необходимо провести подпил верхнего края этой части в одной плоскости с накосными стропилами. При этом это место (соединения) необходимо усиливать гвоздями.

Для повышения несущего момента всей конструктивной части, можно использовать следующую тактику. С двух сторон нижняя плоскость стропильного элемента усиливается брусками не менее 50х50 мм. Как раз на этих брусках необходимо размещать нарожники. Однако нужно учитывать то, что они не должны соприкасаться в одной точке с обеих сторон.

Еще одним из важных вопросов, которые будут возникать при обустройстве стропильной системы четырехскатной крыши, это подбор правильной древесины. Для таких кровель отлично подойдет сосна или лиственница.

Обращаем внимание! Для изготовления качественного сооружения нужно применять хорошо просушенное дерево, которое в процессе работы необходимо обработать качественным антисептиком.

Расчет вальмовой крыши

Для того, чтобы устройство стропильной системы вальмовой крыши обеспечивало безопасность, долговечность, надежность и привлекательность нужно правильно провести расчеты, которые позволят осуществить грамотную разметку, тем самым исключив погрешности.

При этом, помимо того, что проводится расчет стропильной системы вальмовой крыши и параметров стропил, необходимо выполнить расчеты нужные размеры всех других элементов, которые будут использоваться в этом сооружении. Разметку нужно проводить чрезвычайно точно с обозначением тех мест, в которых будут фиксироваться стропила.

Эта разметка должна включать в себя отметки для 2 основных точек на мауэрлате (нижней обвязке) и в по центру конькового бруса. Как раз здесь и будут укладываться центральные стропила.

Для сооружения подобной кровли нужно использовать доски толщиной не менее 50 мм. Связывается это с тем, что подобные доски смогут выдержать совокупные нагрузки снега, ветра, а также собственного веса.

Источник: https://StroySoveti.ru/kryisha/stropilnaya-sistema-valmovoy-kryishi-konstruktsiya-i-uzlyi.html

Стропильная система вальмовой крыши: схемы монтажа

Кровля защищает здание от проникновения неблагоприятных атмосферных явлений в помещения. Чтобы гарантировать надежность и прочность кровельных конструкций, необходимо правильно подобрать тип крыши и знать все ее конструктивные элементы. Нагрузку от покрытия и снегового покрова берет на себя стропильная система. Чаще всего вальмовая крыша становится наиболее оптимальным вариантом. Но что она из себя представляет?

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли – наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

скаты (при простой кровле прямоугольной или квадратной формы образуется 4 ската);
конек – самая верхняя часть кровли;
карниз – нижняя часть крыши.Схема вальмовой крыши

Конструктивные элементы вальмовой крыши

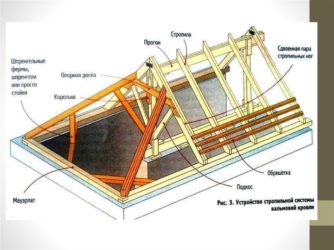

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Элементы вальмовой кровли

Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
Накосные ноги – диагональные стропила, образующие торцовые скаты.
В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны.

Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
Стойки – вертикальные промежуточные опоры.
Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания.

Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку.
Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Некоторые из этих элементов отсутствуют в конструкции простой крыши, обязательными конструкциями для вальмы являются:

нарожники;
накосные ноги;
мауэрлат;
обрешетка.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

шаг стропил;
сечение стропил и накосных ног;
угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
пенополиуретан (пена) – любой шаг.

Схема установки стропил в соответствии с мансардными окнами

Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.

Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

5х15 см для пролетов до 3 м;
5х20 см для пролетов до 4 м;
7,5х17,5 для пролетов до 5 м;
7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Монтаж

Вальмовая крыша своими руками – посильная задача, но нужно знать основные узлы соединения конструкций.

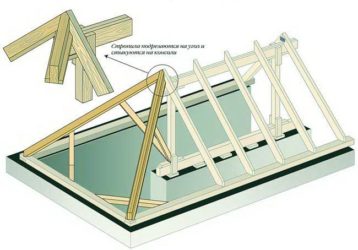

Соединение стропильных ног в верхней точке зависит от типа стропил. Они могут быть:

Наслонные сверху опираются на ригель. Для этого в горизонтальной балке делается врубка. Крепление производят гвоздями.

Висячие стропильные ноги предусматривают отсутствие ригеля. Они чаще всего применяются при необходимости организации свободной планировки и отсутствие центральной стены. В этом случае опоры под местом соединения нет. Наклонные балки скрепляются между собой на гвозди. Дополнительно в месте соединения предусматривают деревянные накладки толщиной 22-25 см с обеих сторон стропильных ног. Эти накладки стягивают с помощью шпилек или болтов.

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

При строительстве стен из деревянных материалов вместо скруток можно применять скобы. Скрутки или скобы устанавливаются на каждую стропильную ногу или через одну.
Если построить стропильную систему правильно с грамотным подбором сечения и шага стропил крыша прослужит долгое время.

Источник: https://DomZastroika.ru/krysha/stropilnaya-sistema-valmovaya.html

Вальмовая крыша: конструкция стропильной системы

Вальмовая крыша относится к четырехскатным конструкциям, стропильная система данного типа крыши образует четыре ската, два из которых в форме трапеции своими верхними гранями соединяются на коньковом прогоне, а боковые скаты образуют треугольники. Эти треугольные скаты носят название вальма.

Конструкция вальмовой крыши отличается рядом преимуществ:

Удобство для создания мансардного этажа;
Экономичность (с точки зрения расхода строительных материалов);
Интересный внешний вид.

При этом обустройство данного типа кровли сопряжено с рядом трудностей и требует проведения особых расчетов при планировании системы стропил.

Особенности стропильной системы

Стропильная система вальмовой крыши предполагает ряд отличительных элементов, которые и определяют ее отличительную конструкцию. Знание этих особенностей необходимо для проведения расчетов стропильной системы и ее возведения.

Виды стропил вальмовой крыши

Стропила в конструкции вальмовой крыши разделяются на несколько типов:

Угловые стропила. Одним краем стоят на мауэрлате, другим должны опираться на одну из оконечностей конькового бруса.
В симметричной вальмовой крыше предусмотрено 4 угловых стропила, которые формируют вальму. Угловые стропила имеют самую большую длину и потому часто нуждаются в укреплении и опоре;
Центральные стропила монтируются на мауэрлат и край конькового прогона. Схема данной кровли задействует 4 таких элемента, по паре на каждый трапециевидный скат кровли;
Центральные вальмовые стропильные ноги разделяют вальмы кровли на две равные части. Устройство стропильной системы вальмовой крыши подразумевает наличие 2 подобных элементов.
Промежуточные стропильные ноги подобны центральным и монтируются к таким же точкам опоры. Их количество варьируется от размера крыши и длины конька. Если кровля небольшая, они могут отсутствовать.
Укороченные стропильные ноги занимают свое место в углах крыши. Опирающиеся на мауэрлат и угловые стропила, они меньшего размера по сравнению с другими стропилами размер, который становится меньше к углу.

Элементы усиления системы

Вальмовая крыша относится к сложным кровельным сооружениям, ее стропильная система нуждается в особом усилении. Элементы, отвечающие за прочность кровельного объекта, подразделяются на несколько типов:

Особого усиления требуют длинные угловые стропила. Их укрепление возможно шпренгелем – угловой балкой, которая представляет перевернутую букву «Т» и нижней частью устанавливается на мауэрлат, а верхней упирается в угловое стропило. Подпор диагональных стропильных ног возможно подкосами с опорой на балки перекрытия или центральный лежень;
Затяжки скрепляют пары стропил. Они могут дополнительно нести функцию балок перекрытия или помещаться ближе к коньку и быть основой для формирования полотка чердачного помещения;
Стойки укрепляют коньковый брус. Нижней опорой стоек может быть лежень, если по центру здания имеется капитальная стена для его укладки, или они могут быть установлены на балки перекрытия;
При длине промежуточных стропил более 4 м их также укрепляют диагональными стойками под углом 45-60° с опорой стропил на балки перекрытия;
При возведении крыши в регионе с сильной ветровой нагрузкой целесообразно использование ветровой опоры, которая набивается к стропилам со стороны наибольшего ветрового удара.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

Минеральная вата подразумевает расстояние в 58 см;
Пенополистирол требует шага в 60 см;
Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

Длина стропильной ноги менее 3 м – сечение 50*150 мм;
Менее 4 м – 50*200 мм;
Менее 5 м – 75*175 мм;
Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
Определяемся с длиной конькового прогона на проекции дома в профиль;
На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Сложная вальмовая крыша

Схемы сложных вальмовых конструкций, предусматривающих наличие дополнительных элементов типа мансардных окон или эркера, не сильно отличаются от представленной выше. Основные расчеты и порядок формирования стропильной конструкции остается прежним.

Любая сложная многосоставная кровля проектируется и монтируется как соединение простых элементов и данный случай не является исключением. Все дополнительные элементы примыканий к вальмовой крыше должны рассчитаться отдельно и быть внесены в общий план.

Конструкция вальмовой крыши при своем проектировании основывается на достаточно сложных расчетах. От их точности зависит успех в ее возведении и эксплуатационные характеристики. Поэтому так важно не пренебрегать созданием схем и чертежей при обращении к данному типу кровли.

Источник: https://stroicod.ru/vidykrysh/valmovaya/valmovaya-krysha-konstrukciya-stropilnoj-sistemy.html

Стропильная система вальмовой крыши — устройство своими руками, монтаж

На сегодняшний день вальмовая крыша пользуется неимоверно высоким спросом и популярностью, особенно при возведении загородных домов и коттеджей.

Обладая отличными показателями эстетичности, конструкция характеризуется и своей высокой надёжностью, имея при этом достаточно непростое устройство вальмовой крыши для самостоятельного возведения.

Стоит заметить, что вальмовая крыша своими руками – не настолько сложный процесс, как изначально может показаться, главное обладать определенными знаниями, быть внимательным, последовательным и не проявлять излишней поспешности.

Об особенностях подобной кровли, её преимуществах и основных аспектах монтажа и пойдёт речь в этом материале.

Вальмовые крыши — виды, особенности

Для вальмовой крыши характерно наличие сразу четырёх скатов, имеющих ряд конструктивных особенностей, что и отличает подобную конструкцию от иных разновидностей кровли.

Скаты, располагаемые по бокам строения, называют вальмами, и они имеют треугольную форму. Их установку, как правило, проводят от конька и до карниза крыши. Скаты, расположенные по длинным сторонам сооружения имеют форму трапеции.

Крыша, на которой скат оканчивается ещё до начала карниза, получила название полувальмовой. Для шатровой разновидности вальмовой кровли характерно наличие не одной, а сразу двух вершин, соединённых посредством конька.

Конструкция вальмовой крыши может иметь различные вариации, а именно:

Классическая четырехскатная – имеет прямые стропила, свесы имеют одинаковую высоту, а угловые рёбра отходят непосредственно от конька;
Шатровая – схождение всех рёбер происходит в центральной точке. Данный вариант оптимален для дома квадратной формы;
Ломаная вальмовая – имеет усложнённую конструкцию и отличается повышенной стоимостью, но обеспечивает более рациональное использование свободного пространства на чердачном этаже;
Датская полувальмовая – имеет вертикальный фронт, с расположенным ниже торцевым скатом. Для фронтона используются окна треугольной формы;
Голландская полувальмовая – характеризуется наличием укороченных вальм, длина которых примерно в 1,5-3 раза короче размера иных скатов. Конструкция предусматривает монтаж на мансарде обычных окон вертикального типа.

Среди основных преимуществ, которые имеет крыша конверт стоит выделить такие:

Высокая устойчивость к сильным порывам ветра
Усиленная жёсткость конструкции и отсутствие, каких бы то не было деформаций кровли
Возможность обустройства больших карнизных свесов по всем сторонам здания, оберегающих его от осадков
Минимальная подверженность разрушению карнизных навесов
Визуальное снижение высоты строений с мансардой.

Устройство вальмовой крыши

Стропильная система вальмовой крыши, схема которой для неподготовленного специалиста имеет определённую сложность, включает в себя такие элементы:

Коньковый брус – имеет наибольшую высоту на кровле и выступает в роли его основной несущей оси, на которой сходятся все грани. Зачастую центр конька идентичен центру всей кровли;
Угловые стропила– накосные стропила являют собой основные силовые компоненты, соединяющие углы строения и коньковый брус. Толщина досок, из которых изготавливают такие стропила, должна равняться толщине бруса конька. С одной стороны угловые стропила фиксируются на коньке, второй – уходят за границы постройки;
Короткие стропила (еще их называют «нарожные»)– могут иметь различную длину, с сохранением одинакового угла выхода. Их количество напрямую зависит от той площади, которую имеет дом с вальмовой крышей. С одной стороны короткие стропила крепятся к мауэрлату и углу здания, с другой – на конец угловых стропильных ног (на диагональные стропила);
Рядовой каркас – установку центральных промежуточных стропил проводят на концы конькового бруса с последующим выводом на несущие стены конструкции. С каждой стороны их располагается по три штуки;
Промежуточный каркас – с одной стороны промежуточные стропила фиксируют на мауэрлат, со второй – на конёк. На вальмах их установка не предусмотрена.

Основные этапы строительства вальмовой крыши своими руками

Как и любая иная конструкция, вальмовая кровля нуждается в предварительно составленном проекте. Его наличие позволяет не только определить оптимальную форму, но и избавляет от приобретения лишних компонентов и материалов.

В первую очередь следует провести замеры длины и ширины здания. После этого нужно определить угол наклона кровли. Он зависит, как от того материала, который в последующем будет задействован для покрытия, так и от атмосферных особенностей конкретного региона.

Далее следует определить шаг стропил. Вальмовая крыша, стропильная система которой отличается своей достаточно сложной конструкцией, предусматривает шаг укладки стропил в пределах 0,6-1 м, а конкретное значение зависит от веса используемого покрытия.

Следующий этап – определение размеров обрешётки – данный параметр также напрямую зависит от выбранной вариации наружного покрытия. Определиться со стандартными сечениями и шагом стропил и обрешетки вам поможет статья «Сечения стропильной системы в зависимости от типов кровли».

В завершение следует провести расчёты по количеству нужного материала, в том числе для покрытия кровли.

После получения готовой схемы наступает черёд просчёта основных параметров нагрузки, которые во многом зависят от габаритов строения, расстояния между его стенами и того, имеются ли внутри капитальные перегородки или нет.

По окончании всех расчётов наступает черёд закупки материалов. В первую очередь речь идёт о качественной и хорошо просушенной древесине. Понадобится брус, сечением 10х15 см (укладка мауэрлата), брус, сечением 50х150 мм (конёк и стропила вальмовой крыши), доска, сечением 25х150 мм (обрешётка).

Что касается креплений, то здесь следует позаботиться о приобретении кровельных гвоздей, саморезов, стальных уголков и креплений требуемой конфигурации (в том числе скользящего крепления), анкерных болтов и металлических скоб.

Монтаж вальмовой крыши

Но как сделать вальмовую крышу правильно? Профессионалы советуют проводить работы в такой очерёдности:

1. Монтаж мауэрлата – верхней обвязки, укладываемой по стеновой панели. Брус для мауэрлата должен быть цельным, без дефектов;

2. Установка стоек, конька и боковых балок. Оптимальное соотношение ширина/высота должно быть 1:2. Подбор габаритов стропильного бруса проводят по тому же принципу;

3. Установка рядовых стропил. Важно помнить, что для накосных стропил следует подбирать брус большего сечения, нежели у остальных;

4. Монтаж стропильных ног. На этом же этапе устанавливаются и укороченные элементы. При использовании сборных конструкций, для стыков следует предусмотреть накладки в 1,5 м длиной, с двусторонним их креплением в нескольких местах.

Завершается монтаж вальмовой крыши обустройством основания (сплошной настил или обрешётка), тип которого зависит от выбранного кровельного покрытия.

Предлагаем посмотреть обзорное видео о вальмовой крыше, где автор пордобно, наглядно и пошагово объясняет про монтаж сложной крыши, одна часть которой представляет из себя двускатную вальмовую крышу:

Источник: https://kalk.pro/articles/roofs/ustrojstvo-valmovoj-kryshi/

Стропильные системы вальмовых крыш — расчет, схема и как устроено

Данный вариант кровли имеет четыре уклона. Две длинных ее наклонных поверхностей имеют трапецеидальную форму, а две других, меньшего размера, имеют форму треугольника – именно их называют вальмами. Они расположены по фронтонам строения и соединяют конек с карнизом. Трапецеидальные плоскости имеют большую площадь и уклон, также располагающийся от верхнего горизонтального ребра до карниза.

Вальмовая кровля имеет несколько различных конструкций:

Традиционная с двумя скатами трапециевидной формы и двумя вальмами, ее называют «голландская» крыша.
Шатровая – имеет одинаковые по размеру скаты треугольной формы. Идеально подходит для строений квадратной формы.
Полувальмовая – вальмы закрывают только верхнюю часть торца не более чем до середины. Подходит для строительства домов с мансардой, ее называют «скандинавская» кровля.
Полувальмовая – вальмы не имеют треугольной формы, а являют собой форму небольших трапеций. Такая крыша дает большое мансардное помещение, еще ее называют «датская» кровля.

Как и любой другой вид, вальмовый тип крыши имеет каркас и стропильную систему – на них и держится вся конструкция.

Устройство стропильной системы

Стропильная система является основной составляющей всей конструкции кровли.

В отличие от двускатной, устройство несущей конструкции вальмового типа кровли более сложное.

Независимо от того будет здание прямоугольным или квадратным, форма скатов не изменится.

Рассматривая устройство системы стропил вальмовой кровли можно определить, что она состоит из нескольких элементов:

Мауэрлат — основание для стропил, связующее звено между несущими стенами и стропильной системой.
Накосные или диагональные опоры – имеют наибольшую длину и несут наибольшую нагрузку.
Центральные стропила – служат для соединения конька с мауэрлатом по бокам скатов, сходятся на углах конька с 3-х сторон.
Промежуточные стропила — соединяют конек и карниз.
Подкосы – создают не только жесткость, но и обеспечивают конфронтацию ветровым нагрузкам со стороны фронтонов здания, располагаются под разным углом к стропильным ногам.
Нарожники – наиболее короткие стропила.
Шпренгели или шпренгельные фермы – усиливают несущую способность конструкции кровли. Представляют собой балку из бруса, расположенную на углу соединяющихся внешних стен.
Стойки – придают ногам опор дополнительную устойчивость, устанавливаются на стыке двух стропил и коньковой балки.
Угловое стропило (ребро) – расположено под меньшим углом, чем промежуточные элементы системы.
Короткие стропильные ноги – закреплены на угловой опорной доске.
Конек.
Затяжка – выполняет функцию балки перекрытия.
Ветровая балка – крепится с наклоном с ветреной стороны крыши.
Прогоны – расстояние между соединением опор к коньку.

Монтаж стропил

После того как вид кровли определен, приобретены все необходимые стройматериалы, можно напрямую приступать к сооружению каркаса.

Перед началом возведения несущей конструкции необходимо составить ее проект и чертеж.

Итак, устройство системы опор состоит из нескольких этапов:

Перед началом возведения следует уложить деревянный брус по периметру внешней стены – мауэрлат. Для его укладки необходимо оборудовать армированный пояс из железобетонной конструкции, усиливающей несущие способности стен. Следует обратить внимание, чтобы мауэрлат был надежно закреплен, не допуская малейшего смещения.
Если стены из камня или кирпича, по их верху возводится опалубка, в которую монтируют армокаркас с помощью оцинкованных резьбовых шпилек, калибром не менее 10 мм. Верхняя часть шпилек должна выступать на 4-5 см из основания для опор (мауэрлата).
После установки каркаса производят заливку цементным раствором.
Затем, как бетон застынет, его поверхность покрывают битумом и накрывают слоем рубероида или другими гидроизоляционными материалами.
На выступающую часть шпилек надевают брусья с высверленными отверстиями. Закрепляют конструкцию с помощью гаек.
Мауэрлат изготавливают из просушенного и пропитанного антикоррозийными и противовозгорающими средствами деревянного бруса хвои 10*15 или 15*15 см. Влажность дерева не должна превышать 20%.
Последующим этапом является установка центральной балки на мауэрлат, которая располагается параллельно коньку. К нему крепятся стойки. Эти стойки служат поддержкой определенной части опорной системы.

Начиная работу необходимо все поэтапно сверять и перепроверять. Только так можно уберечь себя от ошибок и в итоге добиться максимально прочной конструкции.

Как рассчитать систему стропил вальмовой крыши

Расчет несущей конструкции является основным этапом проектирования крыши. Малейший просчет в расчетах может быть причиной деформации или разрушения кровли.

После изучения конструкции крыши необходимо рассчитать угол наклона системы стропил. Чем он выше, тем большему воздействию ветров подвержена кровля, но от снега и наледи очищается самостоятельно.

Величина угла наклона скатов может быть 5-60 градусов, она зависит от нагрузки ветра и снега.

После определения угла наклона следует начинать расчеты определения основных нагрузок, которым подвержена крыша. К ним относятся вес самой кровли и природные явления – ветер и осадки.

Общее значение веса несущей конструкции, обрешетки, покрытия и утепления делят на площадь всех наклонных плоскостей. Полученная величина показывает нагрузку на 1 м2 кровли. Для жилого дома она должна выдерживать нагрузку в 45-50 кг/м2. Этот показатель одинаковый для любой местности.

Осадочные нагрузки разнятся в зависимости от местности и составляют 80-150 кг/м2. Эту величину можно узнать, используя «Строительные нормы и правила».

Значение нагрузки необходимо помножить на корректировочный коэффициент:

На 1.0, когда угол наклона не превышает 25 градусов;
На 0.7, если значение угла 25-60 градусов.

Если кровля подвергается регулярным сильным снегопадам, рекомендуется установка двойных опор или сплошной обрешетки.

Определение ветровой нагрузки подразумевает использование коэффициента давления ветра.

Показатель нагрузок (ветровой и снеговой) умножают на индекс, равный значению шага стропил. Шаг стропил определяется в метрах.

Завершающим этапом является расчет количества и критериев материалов.

После вычисления всех нагрузок на 1 м2 и на площадь всей кровли, определяют сечение опор (наименьшие значения):

Мауэрлат – 10*10 см.
Затяжки и прогоны – 5*15 см.
Кобылки, подкосы, ригели – 10*10, 15*15 см.

Количество балок, на которых крепится обрешетка и дополнительные элементы вычисляется длиной кровли. Например, длина крыши 12 м, шаг между стропилами 1 м. Исходя из этого, понадобится 24 строительные ноги, по 12 на каждую сторону.

При проведении расчетов для объемных проектов рекомендовано использовать специальные компьютерные программы для проектирования.

Все полученные показатели необходимо нанести на чертеж.

Узлы

Рассчитанные с точностью узлы дают возможность добиться прочности и привлекательного внешнего вида крыши.

Соединение элементов конструкций кровли производится согласно определенным требованиям.

Основные узлы несущей конструкции:

коньковый узел – пара опор скрепляется гвоздями или болтами, и укрепляется балками на болтах;
узел опоры балок на мауэрлат – укрепляется металлическими уголками, строительными скобами, гвоздями или болтами;
узел соединения стропила с затяжкой, которая расположена посередине стропила – осуществляется с помощью гвоздей или болтов;
совмещение подкоса, стойки и опоры – выполняется при помощи высечки и укрепляется строительными скобами.

Стропильная система

Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.

Стропильная система мансардной вальмовой крыши

Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.

Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.

Составляющие элементы системы стропил мансардной крыши:

Мауэрлат.
Коньковые и боковые прогоны.
Опорные балки.
Наслонные и висячие стропила.
Подкосы.
Опорные стойки.
Диагональные стропила.

Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.

Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.

Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.

Усиление стропильной системы

Для обеспечения прочности и долговечности вальмовой крыши недостаточно изготовить стропильную систему, ее необходимо еще и усилить.

Самыми распространенными способами усиления являются:

Установка на углы крыши шпренгелей со стойкой, подпирающей диагональную опору. Если шпренгель расположен вдалеке от угла, лучше всего пристроить к нему шпренгельную ферму.
Установка стоек, соединенных сверху брусом на перекрытие (железобетонное) или затяжку. Они выполняют функции подпорок и обеспечивают равномерное распределение нагрузки на дом.
Использование сдвоенных балок вместо одного бруса при излишней длине диагональных стропил.
Использование деревянных досок 40*40 или 50*50 мм для сооружения обрешетки.

Источник: https://homehill.ru/krovlya/stropil/valmovyx-krysh.html
