Монтаж металлочерепицы: инструкция от мастеров

Монтаж металлочерепицы относится к тем видам работ, выполняя которые, следует строго придерживаться требований инструкции. Отступление от них может привести к значительному сокращению сроков службы материала, а производитель в таких случаях отказывается от ответственности за нарушение гарантийных обязательств.

При покупке металлочерепицы вы непременно получите подробные инструкции по ее монтажу от продавца: производители в достаточном количестве снабжают ими торговые сети.

Мы же, в свою очередь, ознакомим вас с общими рекомендациями, которые могут вам пригодиться, если вы будете выполнять установку металлочерепицы самостоятельно.

Правильный монтаж металлочерепицы требует применения таких инструментов и принадлежностей:

• Монтаж металлочерепицыинструмента для резки;
• шуруповерта;
• молотка;
• рулетки;
• длинной рейки;
• маркера.

В качестве инструмента для резки могут применяться:

• ножницы по металлу ручные;
• ножовка с мелкими зубьями;
• ножницы высечные электрические;
• электролобзик;
• пила дисковая с твердосплавными зубьями.

Совет!

Ни при каких обстоятельствах не допускайте использования для резки металлочерепицы абразивных кругов («болгарок»).

Высокие температуры, возникающие в случае их применения, приводят к выжиганию полимерного покрытия и цинка, а это вызывает активную коррозию и образование ржавых подтеков.

Прокладки под саморезы для металлочерепицы

Могут испортить покрытие крыши из металлочерепицы и оставленные на его поверхности опилки: они также со временем поржавеют. Поэтому их следует сметать, окончив металлочерепицы монтаж.

Монтаж металлочерепицы невозможен без применения оцинкованных саморезов с прокладкой из ЭПДМ-резины. Они будут служить 40 лет, как и сама металлочерепица. Будьте внимательны при их покупке, так как существуют дешевые подделки, не обладающие надлежащим качеством.

Вкручивают саморезы, пользуясь шуруповертом или же электродрелью, на которой имеется регулятор оборотов и реверс.

Возникающие в процессе монтажа царапины можно обработать краской цвета металлочерепицы в виде аэрозоля.

Выбор металлочерепицы и подготовка к монтажу

Поскольку при строительстве могут возникнуть некоторые несостыковки с проектом, то, установив стропила, обмеряйте скаты крыши для контроля. Измерение диагоналей скатов даст возможность проверить крышу в плане ее прямоугольности и плоскости. Выявленные незначительные дефекты (в пределах 10 мм) скрывают по торцам доборными элементами.

Совет!

Помните, когда укладывается металлочерепица уклон кровли должен быть более четырнадцати градусов.

Длину листов определяют исходя из длины ската – расстоянием между карнизом и коньком. К этой величине прибавляют 40 мм на свес листов металлочерепицы с карниза. При длине ската более 7 метров рекомендуется разбивать листы на куски (2 и больше).

Их укладывают, образуя нахлест металлочерепицы в 150 мм. Хотя при работе с длинными кусками можно уменьшить количество образуемых стыков, но работа в этом случае значительно усложняется.

В соответствии с ГОСТ 15150 (группа ЖЗ), металлочерепица должна храниться в неотапливаемых помещениях, обеспечивающих защиту от погодных факторов (прямые солнечные лучи и дождь).

Профили, имеющие заводскую упаковку, укладывают на ровные площадки с использованием в качестве подставки брусьев (толщина 20 см, шаг 50 см). При сроке хранения, превышающем 1 месяц, металлочерепицу распаковывают и укладывают в штабеля до 70 см высотой. В них листы перекладывают, используя рейки.

Свойства этого материала обусловили то, что металлочерепица для забора применяется также довольно часто.

Металлочерепица: минимальный уклон

Устройство тепло -, пароизоляции и вентиляции кровли

Ошибки при монтаже металлочерепицы могут привести к нежелательным последствиям.

Чтобы их избежать, нужно помнить об особенностях кровли из металлочерепицы:

• суточные перепады температур вызывают появление конденсата на внутренней стороне листов металлочерепицы;
• избыточная влажность в подкровельном пространстве обуславливается также наличием испарений, поднимающихся изнутри здания.

Эти факторы вызывают намокание утеплителя и тем самым снижают его теплотехнические характеристики. Крыша промерзает, на кровельном покрытии образуются наледи, гниют стропила и обрешетка, возможна плесень и нанесение вреда внутренней отделке помещений.

Избежать перечисленных негативных факторов можно, если:

• пользоваться утеплителем, имеющем достаточную толщину;
• защищать утеплитель от воздействия конденсата, используя гидроизоляционную пленку;
• защищать утеплитель от влаги, поднимающейся из помещений, используя пароизоляцию;
• устраивать естественную вентиляцию подкровельного пространства.

Металлочерепица: кровельный пирог

Рулонная гидроизоляция раскатывается на утеплитель по стропилам в горизонтальном направлении между карнизом и коньком с нахлестом 15 см.

Индикаторная цветная полоска при этом обязательно должна быть повернута наружу. Укладывается пленка с небольшим (2 см) провисанием, обеспечивая 2 см зазора до утеплителя. Несоблюдение этих требований приведет к потере защитных свойств пленки.

Пароизоляционная пленка укладывается под утеплителем внахлест. Ее куски соединяют клейкой лентой для обеспечения герметичности.

Естественная вентиляция обеспечивается специальным зазором, отделяющим металлочерепицу от гидроизоляции, высота которого достигает 4 см.

Он создается посредством обрешетка под металлочерепицу и обеспечивает беспрепятственную циркуляцию воздуха между карнизом и коньком. При выполнении подшивки свесов металлочерепицы, проектируют зазоры до 5 см., а в уплотнителе конька предусматривают освобождение специальных отверстий.

Устройство обрешетки и других элементов кровли

Металлочерепица – монтаж которой требует наличия обрешетки, предполагает использование брусков сечения 5х5 см и доски 3,2х10 см для возведения этой самой обрешетки. Первым делом по гидроизоляционной пленке от конька к карнизу к стропилам прибивают спадающие бруски (5х5 см).

К ним в горизонтальном направлении крепят доски обрешетки, из которых первая от карниза должна быть на 1-1,5 см толще остальных (5х10 см).

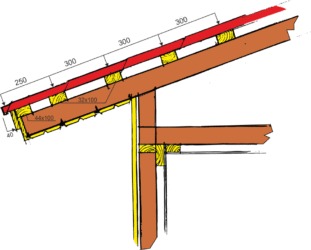

Доски крепят с соблюдением определенных расстояний:

• от начала первой до середины второй – 30 см;
• между серединами остальных соседних досок – 35 см.

Обрешетка под металлочерепицу

Если расстояние между стропилами превышает 1 м, требуется использовать доски большей толщины. Выполняя обрешетку, учитывают и шаг металлочерепицы.

Около дымоходов, мансардных окон, а также в ендовах выполняют сплошную обрешетку. Для этого к сторонам коньковой планки прибивают две доски дополнительно.

Нужно также повысить уровень торцевых планок (выше уровня рядовой обрешетки на величину, равную высоте профиля металлочерепицы).

В местах внутренних стыков на сплошную обрешетку с помощью саморезов крепятся нижние ендовы. В местах стыковки планок необходимо делать нахлест, определяющийся наклоном крыши (10-15 см). Затем укладываются листы металлочерепицы, предварительно подрезанные, а сверху – верхняя ендовая планка.

Совет!

Будьте особо внимательны при обустройстве мест примыканий. Их справедливо считают наиболее уязвимыми местами крыши.

Когда выполняется монтаж, металлочерепица должна обеспечить герметичное примыкание к участкам печных труб или стенам.

Для этого на скате крыши предусматривается изготовление внутреннего фартука из нижних планок примыкания:

• планка прикладывается к стенкам трубы;
• отмечается верхняя кромка планки на стене;
• с помощью болгарки пробивается штроба по намеченной линии;
• штроба очищается от пыли и промывается водой;
• подрезается по месту нижняя планка примыкания;
• нижняя планка примыкания устанавливается и крепится саморезами.

В такой же последовательности монтируют фартук по другим стенкам, обеспечивая нахлесты в 15 см, исключающие возможные протечки.

Устройство фартука

В планке, вставленной в штробу, необходимо герметизировать край. Чтобы вода стекала в нужном направлении (в ендову или вниз к карнизу), под нижний фрагмент внутреннего фартука вставляют галстук. Он представляет собой плоский лист с загнутыми в виде бортиков краями (бортики отгибают, пользуясь плоскогубцами и молотком).

Когда продолжают монтаж – металлочерепица укладывается по внутреннему фартуку и галстуку. По завершению установки металлочерепицы возле печной трубы, изготавливают и устанавливают наружный декоративный фартук из верхних примыкающий планок.

Он устанавливается аналогично внутреннему, но верхняя кромка при этом крепится к стене, а не заводится в штробу.

Совет!

Выполняя кровельные работы, нужно помнить о том, как ходить по металлочерепице. Мастера-кровельщики должны иметь средства безопасности.

Они должны использовать мягкую обувь и ступать ногами в места прогибов волны.

Согласно инструкции по выполнению монтажа водостоков, держатели желобов устанавливаются на нижней доске обрешетки таким образом, чтобы обеспечить расположение края желоба на 2,5-3 см ниже, чем край металлочерепицы. Так они будут менее подвержены нагрузкам в случае схода снежных пластов с крыши.

Затем желоб вставляется и закрепляется в держателях, а карнизную планку крепят к обрешетке. При этом следят, чтобы она нижним краем перекрывала край желоба. Для стекания конденсата с гидроизоляционной пленки в желоб, ее край выводят поверх карнизной планки.

Монтаж листов металлочерепицы

Рассмотрим, как правильно монтировать металлочерепицу. Первый ее лист укладывают, выравнивая по торцу крыши и закрепляя с помощью самореза возле конька. Вынос его относительно карниза должен составлять 4 см. Второй лист укладывают внахлест на первый (при выполнении монтажа справа налево), или подкладывают под него (при выполнении монтажа слева направо).

Оба листа крепят с помощью саморезов, располагая их в верхней части перехлеста таким образом, чтобы они не прикручивались к обрешетке и имели возможность вместе поворачиваться относительно оси самореза, которым первый лист был прикреплен возле конька крыши. Аналогично монтируется и третий лист. Трем скрепленным вместе листам придают правильное положение, расположив параллельно карнизу крыши.

Совет!

Если приобретенная вами металлочерепица – с защитной пленкой, то при выполнении монтажа ее нужно обязательно снять.

Правильное расположение саморезов на листе металлочерепицы

В том случае, если требуется стыковка листов по длине, порядок их укладки изменится: листы от 1 по 4-й соединяют и выравнивают по торцу крыши.

Нижнюю часть листа крепят с помощью саморезов в подошву волны, пропуская одну волну. Здесь нужно учитывать шаг волны металлочерепицы.

Далее саморезы вкручивают, придерживаясь шахматного порядка через волну. Для скрепления бокового нахлеста, саморезы вкручивают в гребень каждой волны. При этом используется от 6 до 8 саморезов на квадратный метр.

Простота установки и монтажа, а также сравнительно невысокая стоимость сделали также забор из металлочерепицы приемлемым для ограждения временных построек.

Монтаж остальных элементов металлочерепичной кровли

Торцы крыши заделывают торцевыми планками, располагая из с нахлестом в 5 см, а при необходимости подрезая. Их крепят саморезами длиной 28 мм (для крепления сбоку), и 80 мм (для крепления сверху). Саморезы вкручивают через каждые 50 – 60 см.

Освободив вентиляционные отверстия, на конек помещают фигурный уплотнитель и на него посредством коньковых саморезов (80 мм) через волну металлочерепицы крепят коньковую планку, которая может быть плоской или круглой. Коньковые планки устанавливают с нахлестом в 10 см.

Для обеспечения возможности перемещаться по кровле в дальнейшем, на уровне карниза крепят вертикальную оградительную решетку. Для крепления опоры решетки ограждения используют оцинкованные шурупы (М8х60). Их вкручивают на участках прогибов волны через прокладку и лист покрытия в опорный брус.

Опору регулируют, учитывая уклон металлочерепицы и фиксируется, после чего навешивается кровельное ограждение на опоры.

Просверлив отверстия диаметром 11 мм в верхней перекладине секции и 9 мм в нижней, болтами М 10×35 и М 8х55 крепят секции к опоре. Окончив монтаж, нужно загерметизировать места примыкания к кровле.

Чтобы сделать доступными трубы и антенны, расположенные на крыше, монтируют переходные мостики. Их крепят так же как и кровельное ограждение. Чтобы регулировать наклон платформы, подбирают нужные отверстия в нижнем и верхнем кронштейнах и фиксируют их болтами М 8х20.

Переходной мостик на металлочерепице

Правильно выполненный монтаж металлочерепицы гарантирует долгие годы ее безукоризненной службы. Придерживайтесь рекомендаций и правил инструкции, и проблем с кровлей у вас, наверняка, не возникнет.

Источник: https://metallocherepica-pro.ru/montaj/montazh-metallocherepicy-34

Устройство обрешетки под металлочерепицу пошаговая инструкция — Кровля и крыша

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

1. Шаг каркаса зависит от разновидности кровельного покрытия.
2. Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
3. Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
4. Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
5. Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
6. При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
7. Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
8. Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
9. Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

• сантиметровая лента;
• уровень;
• треугольная линейка;
• фломастер;
• шуруповерт;
• молоток;
• самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
• инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
• лестница или деревянный помост.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Монтаж обрешетки под металлочерепицу

Технология установки каркаса предельно проста и понятна:

1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
3. К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
4. К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
5. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
6. В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
7. На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
8. При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
9. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

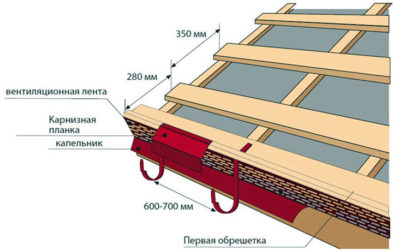

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

1. Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
2. Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
3. Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

Источник: https://krovlyaikrysha.ru/ustroystvo-obreshetki-pod-metallocherepitsu-poshagovaya-instruktsiya.html

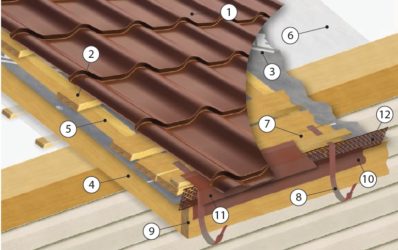

Инструкция по монтажу металлочерепицы

1. Карнизная планка
2. Доска обрешетки
3. Спадающий брус контробрешетки
4. Гидроизоляционная пленка
5. Стропильная нога
6. Конек
7. Листы металлочерепицы
8. Уплотнитель конька
9. Заглушка конька
10. Ветровая планка
11. Водосливная труба
12. Держатель трубы
13. Водосливной желоб
14. Держатель желоба
15. Снеговой барьер
16. Ендова верхняя
17. Ендова нижняя
18. Пристенный профиль

     Листы металлочерепицы покупаются по размерам определенным заранее, которые определяются в результате обмеров скатов крыши. Определяющее значение имеет основной размер — от карниза до конька. При обмерах необходимо учитывать, что у нижнего листа металлочерепицы должен быть свес порядка 40мм. Учитывая полезную ширину листов металлочерепицы, можно подсчитать их количество. При длине скатов более 7м листы желательно разбивать на два и более кусков.

     Крыша должны бать ровной. Перед началом монтажа кровли необходимо проверить геометрические размеры кровли. Диагонали прямоугольных скатов должны быть одинаковой величины. При небольшой разнице в размерах дефекты можно поправить при помощи отдельных элементов. Минимально допустимый угол при устройстве кровель из металлочерепицы 14град. Если угол наклона ската менее 14град, то нахлест листов металлочерепицы делают на 2 волны.



Обращение с металлочерепицей и ее хранение

     Во избежание механических повреждений поверхности кровельного материала, погрузка и разгрузка металлочерепицы должна осуществляться крайне аккуратно. Листы нужно переносить, взявшись за края по длине. Образовавшуюся в процессе монтажа металлическую стружку необходимо аккуратно удалять с помощью мягкой щетки.

При загрязнении поверхности металлочерепицы, смойте грязь мягким моющим средством. Не используйте абразивные чистящие средства и вещества на основе растворителей. Для очистки снега и льда с металлочерепичной кровли не пользуйтесь ломом, скребком или снеговой лопатой.

Если монтаж кровли будет производится не сразу, то рекомендуется проложить листы металлочерепицы деревянными рейками.


Паро и гидроизоляция крыши

     На холодной нижней поверхности металлочерепицы происходит конденсация влаги, содержащейся в теплом воздухе, поднимающемся внутри помещений. Это приводит к образованию плесени, увлажнению стропил и обрешетки, промерзанию крыши и прочей внутренней отделки. Для борьбы с подобными явлениями необходимо:

• — осуществить теплоизоляцию внутренних помещений от крыши
• — защитить теплоизоляцию от влаги внутри дома пароизоляционной пленкой
• — защитить теплоизоляцию снаружи гидроизоляционной паропропускающей пленкой
• — обеспечить хорошую вентиляцию

Полотнища пароизоляционной пленки кладут под теплоизоляционный материал и герметично соединяют внахлест с проклейкой стыков клейкой лентой. Для дополнительной защиты теплоизоляции от внешней влаги на стропила укладывается паропропускающий гидроизоляционный материал.

Слой гидроизоляционной пленки развертывают горизонтально от карниза к коньку с нахлестом 150мм и провесом пленки между стропилами около 20мм.

Организация подкровельной вентиляции — это основное условие для обеспечения надежности кровли и основания под кровлю. Варианты выполнения вентиляции зависят от конструктивного исполнения крыши. Для вентиляции необходимо обеспечить возможность беспрепятственного прохода воздушного потока от карниза до конька. Вентиляция осуществляется через:

• — вентиляционный зазор между гидроизоляционной пленкой и коньком
• — щель между карнизной планкой и металлочерепицей
• — специально оставляемые воздушные зазоры в подшивке свеса крыши
• — перфорации в уплотнителе конька.

Обрешетка и монтаж

В обязательном порядке сначала укладывается гидроизоляционный материал, а только потом монтируется обрешетка. Если есть вероятность, что вентиляция под черепицей будет недостаточна, то при монтаже обрешетки рекомендуется использовать гидроизоляционный материал. Это делается для предотвращения возникновения конденсата с нижней стороны кровельного листа. Гидроизоляционный материал должен поглощать влагу со стороны теплоизоляции и предотвращать попадание влаги в виде конденсата, образующегося на нижней стороне кровельного покрытия в связи с атмосферными колебаниями.

По стропилам на уложенный гидроизоляционный материал прибиваются спадающие бруски 30*50мм, а к ним антисептированные доски обрешетки 32*100мм с шагом между ними 350мм, соответствующим шагу металлочерепицы (350мм для профиля типа «Монтеррей» или «Джокер»). Нижняя доска обрешетки должна быть толще примерно на 18мм, а расстояние между началом первой и серединой второй доски обрешетки должно составлять 300мм. Если расстояние между стропилами больше 1000мм, доски обрешетки необходимо брать толще. При монтаже обрешетке необходимо предусмотреть крепления для проходных элементов (вентиляционные трубы и прочее).

Чтобы коньковая планка была хорошо закреплена, под нее по обе стороны прибивают по две дополнительные доски.

Перед установкой металлочерепицы по карнизу крыши прибивается карнизная планка.

Карнизная планка

     Карнизная планки должна крепиться перед кровельными листами. Нахлест выполняется 100мм. Карнизную планку крепят оцинкованными гвоздями на расстоянии 300мм друг от друга. Лист обрезают ножницами по металлу. В соответствующих местах устанавливаются ендовы.

     Металлочерепица крепится к доскам обрешетки саморезами длиной 30-40мм, для вкручивания которых нужно иметь дрель с реверсом, коловорот или другой аналогичный инструмент, а также торцовую головку 8мм.

Монтаж металлочерепицы начинается с нижнего угла крыши: укладываются два листа, закрепляются между собой саморезами, получившийся ровный нижний край выравнивается строго по карнизу с вылетом около 40мм, после чего листы окончательно закрепляются. Как вариант, рекомендуется следующий метод крепления: крепите листы саморезами в шахматном порядке через волну. Стык верхнего и нижнего листов фиксируется саморезами через волну.

     Листы металлочерепицы крепятся саморезами с уплотнительной шайбой в прогиб волны, под поперечной ступенькой профиля, перпендикулярно обрешетке. Расход саморезов примерно 6-8шт. на 1м.кв. Крепление листов осуществляется так, как показано на рисунке.

Боковое перекрытие

Перекрытие обычно производится на вершине профиля. Точка крепления самореза немного сдвинута от центра канавки в сторону перекрытия, что способствует увеличению давления верхнего листа на нижний.

Количество винтов на покрываемую ширину поверхности

• — у конька, 1 винт в каждую вторую канавку
• — 2-я, 4-я и т. д. обрешетины, 1 винт/лист
• — 1-я, 3-я и т. д. обрешетины, 2 винта/лист
• — у карниза и на перекрытиях, 1 винт в каждуюканавку профиля

     После установки листов между коньком и металлочерепицей ставится уплотнитель, затем конек крепится саморезами 4,8*80-90 через волну. Торцы металлочерепичного конька закрываются заглушками на саморезах. В местах установки ендов устанавливаются нижняя и верхняя ендовы.

На торцах крыши — ветровые планки, которые крепятся саморезами.

    Если по торцу крыши срез металлочерепицы пришелся на нижний изгиб волны профиля, то край листа необходимо отогнуть примерно на 30 мм для предотвращения попадания воды и снега.

Во избежание скатывания снега над входом в здание на расстоянии расстоянии около 650мм от карниза коньковыми саморезами крепится снеговой барьер.

Как нужно резать профиль

Профили можно резать: электрическими высечными ножницами, электролобзиком, дисковой пилой с твердосплавными зубьями, ножницами ручными для металла, ножовкой с мелкими зубьями. Запрещена резка абразивным кругом, так как горячие стружки, попадающие на покрытие, прожигают его и это приводит к ускоренной коррозии.

Как крепить карниз

     Карнизный профиль крепится по нижней грани ската до укладки листов металлочерепицы. Нахлест выполняется 100мм. Карниз крепят к обрешетке оцинкованными гвоздями с шагом 300мм. В случае, если предусматривается организованный водосток с кровли, необходимо предварительно установить держатели желоба.


Пристенный профиль

     На стыках металлочерепицы с вертикальными поверхностями (стены, трубы и т. п.) закрепите планки примыканий, используя саморезы. Между листом металлочерепицы и планкой примыкания используется самоклеящийся уплотнитель. Нахлест планок по длине 10см. Для дополнительной герметизации планок примыкания к стене используйте силиконовый герметик.

Варианты примыкания к печной трубе

     Обклад печной трубы производится с помощью гладкого листа того же цвета, что и металлочерепица (как показано на рисунке). Для дополнительной гидроизоляции мест примыкания используйте самоклеящуюся ленту (например Экобит).

Крепление коньковой планки

     Для надежного крепления коньковой планки, под нее нужно прибить две дополнительные доски.

Коньковая планка монтируется только после полной установки и крепежа всех кровельных листов. Не забудьте закрепить уплотнительную ленту под конек. Все шурупы и уплотнительная лента должны накрываться коньковой планкой. Коньковая планка крепится на каждой второй профильной волне шурупами, а торцы к коньку крепятся или шурупами или заклепками.

Монтаж изломов кровли с использованием уплотнителя

     На внешних изломах используется карнизная планка. Между верхним листом и карнизной планкой приклейте уплотнитель.

На внутренних изломах используется планка примыкания. Между нижним листом и планкой примыкания приклейте уплотнитель.


Монтаж снегозадержателей

     Снегозадержатели устанавливают для предотвращения схода снега в нежелательных местах, например, над входом, а также для защиты водостоков. Установите планку снегозадержания под второй поперечной ступенькой металлочерепицы.

Между верхним краем снегозадержателя и листом металлочерепицы, вверху каждой волны профиля, прикрепите опорную планку. Для крепления снегозадержателя непосредственно к обрешетке, используйте длинные саморезы. Нижний край снегозадержателя закрепите вверху каждой второй волны.

Кроме планки снегозадержания, описанной выше, возможно использование трубчатого снегозадержателя, который монтируется согласно инструкции, прилагаемой в комплекте.

Использование уплотнительной ленты

     При монтаже кровли уплотнительные ленты обычно используют только под коньком и на стыках крыш шатровой формы. Если основание крыши уже выполнено с гидроизоляционным материалом, то уплотнительные ленты не требуются, кроме внутренних стыков. В местах нахлестов и сквозных отверстий для уплотнения используют герметик (силиконовую массу). Уплотнительные ленты аккуратно прибиваются небольшими гвоздями к профилю, и только после этого конек или стык покрывается планкой.


Как ходить по крыше?

     При передвижении по металлочерепице необходимо использовать обувь с мягкой подошвой. Наступайте только в прогиб волны, в местах, где под профилем стоят рейки обрешетки. Не наступайте на гребень волны!

Источник: http://krovmontaj.ru/art_metal_tile1

1. Типы металлочерепицы

Длина листа от 550 до 8000 мм Масса — 4,98 кг/м2 Минимальный уклон кровли 14°

Длина листа от 550 до 8000 мм Масса — 4,6 кг/м2 Минимальный уклон кровли 14°

Длина листа от 550 до 8000 мм Масса — 4,75 кг/м2 Минимальный уклон кровли 14°

Длина листа от 800 до 6000 мм Масса — 4,5 кг/м2 Минимальный уклон кровли 14°

2. Обрешётка, гидро- и пароизоляция

В качестве обрешётки для металлочерепицы используются профили из оцинкованной стали производства «ИНСИ» (ПШ-28-0,7, ПШ-28-1,0, ПШ-61-1,5), либо дерево (доски 25×100, 32×100 или брус 50×50), которые крепятся к стропилам снизу вверх (от карниза к коньку) с шагом, соответствующим шагу металлочерепицы. Пароизоляционная плёнка устанавливается со стороны тёплого помещения. Гидроизоляция монтируется по стропильным конструкциям.

Супердиффузионные мембраны укладываются на утеплитель без зазора, обращая внимание на расположение стороны, которая должна примыкать к утеплителю. Антиконденсатные плёнки должны устанавливаться с зазором между плёнкой и утеплителем. Необходимо строго следовать рекомендациям производителя плёнки по её применению и способу установки. При устройстве холодного чердака возможно не устанавливать гидроизоляцию, при гарантии надлежащей вентиляции подкровельного пространства.

Подкровельные плёнки укладываются по стропилам, снизу вверх поперёк ската, параллельно карнизу. Стык плёнки делается по ширине ската, с нахлёстом не менее 100 мм. По длине полотнища плёнки стыкуются на стропилах с перехлёстом 100 мм. Допустимый провис плёнки между стропилами 2 см. Максимальное расстояние при монтаже плёнок между стропильными конструкциями 1,2 м. При монтаже с использованием деревянной обрешётки антиконденсатная плёнка устанавливается под контробрешётку, для улучшения вентиляции между листом черепицы и плёнкой.

3. Карниз

Карниз крепится до монтажа листов металлочерепицы вдоль нижнего края ската. Если предусмотрено устройство организованного водостока, держатели желоба устанавливаются до монтажа карниза. В этом случае карниз должен быть смонтирован так, чтобы окончание его приходило в первую треть желоба от стены.

Карниз выравнивается по нижнему обрезу ската с помощью шнурки. Крепится к обрешётке с помощью самосверлящих винтов с плоской головкой. Стык карнизов осуществляется с нахлёстом 50-100 мм.

Подшивка карнизного свеса кровли выполняется различными способами. Для подшивки используют: профлист, металлосайдинг, фасадную панель. Возможны два варианта расположения материалов: вдоль или перпендикулярно стене.

4. Монтаж листов металлочерепицы

Укладку листов металлочерепицы производить справа налево. Монтаж начинается с установки первых двух листов. Первый лист металлочерепицы крепится само-резом в нижнем правом углу так, чтобы нижний край листа приходился по краю обрешётки. Второй лист металлочерепицы накладывается сверху, закрывая капиллярную канавку. Края листов выравниваются по карнизу и плоскости фронтона ската. Выполнив выравнивание, листы закрепляются. Далее приступают к монтажу последующих листов металлочерепицы.

При длине ската более 6 м рекомендуется выполнять его составным, из-за неудобства транспортировки и монтажа листов. При устройстве составного ската листы металлочерепицы монтируются снизу вверх, справа налево, по схеме. Важно при таком монтаже совместить капиллярные канавки нижнего и верхнего листов. В противном случае образуется зазор между листами металлочерепицы. Листы всех видов металлочерепицы укладываются с нахлёстом по длине 200 мм. Для правильной организации нахлёста длина нижнего листа металлочерепицы должна удовлетворять формуле:

Lн.л.=0,2+b*Nш
b — величина шага черепицы; Nш — число шагов черепицы по скату

Например, этой формуле подчиняются листы длиной 3,0; 3,4; 3,8; 4,2; 4,6; 5,0 м.

Для монтажа металлочерепицы используются кровельные саморезы 4,8×35 или 4,8×20 мм. Крепление листов металлочерепицы произво¬дится в нижний прогиб профиля (рис. 12), саморезы располагаются на листах в шахматном порядке, вблизи края ската (карниз, конёк, фронтон, ендова) в каждую волну. Продольный стык листов скрепляется саморезами или заклёпками. В случаях, когда уклон кровли меньше 14° необходимо герметизировать продольные и поперечные стыки листов.

Крепление металлочерепицы в верхний прогиб волны категорически запрещается!

Крепление металлочерепицы гвоздями или саморезами без уплотняющих прокладок категорически запрещается!

Забивание кровельных саморезов молотком категорически запрещается!

По металлочерепице надо ходить аккуратно, в обуви с мягкой подошвой и наступать только в нижний прогиб волны в местах обрешётки.

Самосверлящий винт с уплотнительной прокладкой устанавливается в прогиб волны металлочерепицы под поперечной волной(в низ волны), перпендикулярно листам. Винт закручивается до момента выпрямления прокладки в горизонтальную линию. Излишнее закручивание ведёт к выгибанию прокладки и отрыву её от плоскости листа.

5. Ендова

Обрешётка в месте стыков скатов выполняется сплошной на расстоянии 400…500 мм от середины. Нижняя ендова крепится к обрешётке с помощью кляммеров. Листы металлочерепицы укладываются таким образом, чтобы от края листа до низа ендовы оставалось не менее 100 мм.

Верхняя ендова устанавливается после укладки листов металлочерепицы и крепится кровельными саморезами через 200…300 мм в верх волны металлочерепицы. Саморезы не должны нарушать целостность нижней ендовы.

6. Фронтон

Фронтон крепится таким образом, чтобы накрыть верхний прогиб волны металлочерепицы. На Рис. 13 показана подшивка выступающего со стороны фронтона свеса кровли профилем стеновым С-13, расположенным поперёк ската кровли. С-13, в этом случае, заказывается заранее или нарезается на месте в соответствии с размером выноса.

7. Конек

Стыкуются коньковые элементы с нахлёстом 100 мм. Конёк крепится кровельными саморезами 4,8 х 80 мм к обрешётке, к вершине каждой второй волны. Конёк плоский крепится кровельными саморезами 4,8 х 80 к обрешётке или 4,8 х 35 к листам металлочерепицы, к вершине каждой второй волны.

Между коньком и металлочерепицей укладывается уплотнитель пено-полиуретановый. Торцы фасонного конька закрываются декоративной заглушкой.

Для вентиляции подкровельного пространства используется вентилятор конька, который крепится кровельными саморезами к коньку. Стык обрабатывается герметиком.

8. Профиль пристенный

В местах примыкания кровли к стене, трубам и слуховым окнам устанавливается пристенный профиль. Профиль накладывается на листы металлочерепицы и крепится к стене.

Выступающие из кровли кирпичные прямоугольные трубы обрамляются следующим способом:

шаг 1 — Установка нижнего фартука трубы

Сначала нужно подготовить места примыкания нижнего фартука к боковым поверхностям трубы. Для этого, используя элементы фартука как шаблон, на трубе намечают линии реза. Затем с помощью углорезательной машинки (болгарки) делается штроба в кирпичных стенках трубы. Очистив штробу и поверхность обрешётки от кирпичной пыли, начинают монтаж элементов нижнего фартука, предварительно подрезав каждый элемент и подогнув по уклону кровли.

При монтаже фартука отогнутая верхняя кромка заводится в штробу, вертикальная стенка плотно прижимается к поверхности трубы, и в таком положении элемент фиксируется кровельными саморезами с уплотнительной прокладкой к обрешётке. Первым монтируется элемент к нижней грани трубы, затем два боковых и в конце — элемент к верхней грани. Нахлёст верхлежащих элементов на нижние должен быть не менее 150 мм.

После закрепления всех элементов к обрешётке вставленная в штробу кромка фартука промазывается силиконовым герметиком. Внимание! Для лучшего сцепления штробу нужно промыть водой.

шаг 2 — Монтаж нижнего листа от трубы до карниза

На этом этапе устанавливается плоский (оцинкованный или окрашенный) лист. Длина листа должна соответствовать расстоянию от нижней грани трубы до карниза или ближайшей ендовы, ширина не меньше ширины нижнего элемента фартука (с учётом боковых отгибок). Один край листа заводится под нижний элемент фартука, а другой выводится сверху, на карниз или ендову. После закрепления плоского листа к обрешётке с его боковых сторон делаются отгибки с помощью ручного инструмента.

шаг 3 — Укладка листов металлочерепицы по низу и с боков трубы

шаг 4 — Установка пристенного профиля

После монтажа листов металлочерепицы вокруг трубы начинают отделку трубы пристенным профилем. Порядок монтажа аналогично элементам нижнего фартука. Сначала устанавливается пристенный профиль к нижней грани трубы, с предварительной подрезкой его по её ширине, согласно рисунку. Крепление к трубе выполняется с использованием дюбель-гвоздей, а к металлочерепице профиль крепится кровельными саморезами в верхнюю часть волны.

шаг 5 — Установка пристенного профиля с боков трубы

Необходимо обработать два пристенных профиля по боковому размеру трубы и установить их на боковые грани.

шаг 6 — Установка пристенного профиля на верхнюю грань трубы

Установить пристенный профиль на верхнюю грань трубы, при этом выступающие за контур трубы вертикальные части подрезать снизу и загнуть на боковые грани трубы, закрепив дюбель-гвоздями.

шаг 7 — Установка верхнего листа металлочерепицы

Установить верхний лист металлочерепицы поверх пристенных профилей и листов металлочерепицы, уложенных ранее, при этом оставить зазор не менее 100 мм между нижним краем листа металлочерепицы и трубой. Под металлочерепицу уложить пенополиуретановый уплотнитель. В небольшой зазор, получающийся в месте стыка пристенного профиля, верхнего и бокового листов металлочерепицы заложить герметик.

Пристенный профиль используется и при внутренних переломах кровли. На внешнем переломе кровли используется элемент карниз.

Если планируется обшить трубу профлистом, тогда после обрамления трубы монтируется каркас из шляпного профиля, на него крепится профлист, углы оформляются уголком наружным 50×50.

Дымник крепится к трубе дюбель-гвоздями до монтажа профлиста.

9. Водосточная система

Водосточная система применяется на промышленных, жилых и общественных зданиях для организованного отвода воды с кровель.

Водосточная система с диаметром трубы 150мм позволит отвести дождевую воду со 117 квадратных метров ската. Значительно уменьшится количество труб на фасадах зданий. Держатели желобов монтируются на расстоянии не далее 0,7м, держатели трубы — не далее 2 м друг от друга.

Водосточная система с диаметром трубы 100мм позволит отвести дождевую воду с 52 квадратных метров ската. Держатели желобов монтируются на расстоянии не далее 0,9 м друг от друга (расчётное расстояние — 0,75 м), держатели трубы — не далее 3 м друг от друга (например, на трубу длиной 5 м необходимо 3 держателя, для трубы длиной 3 м достаточно двух.

В случае угрозы промерзания водосточной системы рекомендуется использовать системы подогрева желобов и труб.

При площади водосбора менее 30 кв.м на одну водосточную трубу желоба можно монтировать с нулевым уклоном, при большей площади водосбора уклон желобов может быть до 2%.

10. Монтаж водосточной системы:

шаг 1 — Расчет количества держателей желоба.

Общую длину желоба разделить на выбранный шаг держателей (не более 900 мм, рекомендованный шаг держателей желоба 750 мм) (см. рис.26). Полученное количество отрезков +1 – это количество держателей желоба.

шаг 2 — Разметка под держатели желоба.

На нижней обрешетке отметить места установки держателей желоба с шагом, выбранным на предыдущем этапе.

шаг 3 — Выбор уклона желоба.

Выбрать величину занижения водосточного желоба (h) исходя из эстетического восприятия линии желоба. Линия желоба должна плавно уходить вниз, не вызывая зрительного ощущения сильной кривизны края ската или облицовки карнизного свеса. Рекомендованный уклон (i) желоба составляет 1%, то есть, от 1 см на 1 м. Разницу в высотах верхней и нижней точек желоба (h) можно посчитать как:

h= L x i
где L – длина желоба;
i – уклон желоба

шаг 4 — Определение мест загиба держателей желоба.

Пронумеровать держатели от начала желоба до водосточной воронки. Отметить место загиба на первом держателе определив таким образом начальное (верхнее) положение желоба. Надо учесть при разметке, чтобы край желоба оказался на 2 -2,5 см ниже относительно линии уклона кровли (см. рис. 27).

Сложить держатели по порядку возрастания номеров и отметить места загиба, как показано на рис. 28.

шаг 5 — Крепление держателей желоба.

Выравнивая место загиба с краем обрешетки, прикрепить держатели желоба к обрешетке самосверлящими оцинкованными винтами 4,8х22 с плоской головкой  по 3 шт. на один держатель. При использовании в качестве обрешетки брусков 50х50 для надежного крепления держателей необходимо установить сдвоенный брус.

Шаг 6 – Создание уклона

Для создания уклона отогнуть первый и последний держатель, натянуть шнур между ними. Остальные держатели подогнуть так, чтобы они касались шнура (рис.29).

шаг 7 — Монтаж патрубка

В желобе на расстоянии 150 мм от нижнего края вырезать отверстие диаметром 100 мм для патрубка. Вставить патрубок по месту отверстия (рис. 30). Завести передний край патрубка под внешний загиб желоба. Загнуть фланец патрубка на заднюю кромку желоба и закрепить двумя саморезными винтами 4,2×16.

шаг 8 — Установка желоба

По торцам установить заглушки желоба (рис. 31).

Шаг 9 – Установка желоба.

Вставить желоб в держатели, заведя заднюю кромку желоба в выступ держателя.

шаг 10 — Соединение желобов.

На месте стыка желобов установить соединительный элемент желоба (рис. 32).

Шаг 11 – Монтаж углового колена.

С помощью углового колена создать переход к стене здания. Длина соединительной трубы определяется по месту (рис. 33).

Источник: https://chel.insi.ru/documentation/directions/instrukcia-po-montaju-metallocherepicy.html
