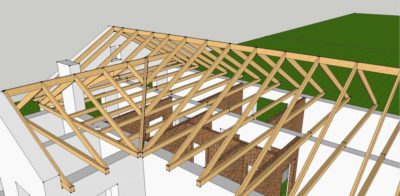

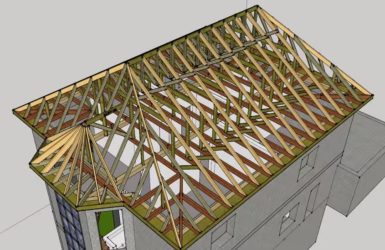

Вальмовая крыша с наслонными стропилами

В этой статье:

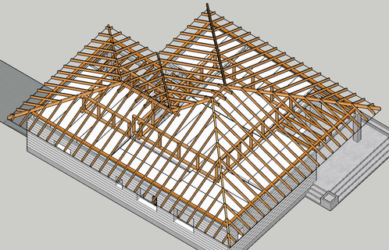

Схема стропильной системы вальмовой крыши

Вальмовый кров легко выдерживает нагрузку от снега и ветра. Такая устойчивость обуславливается отсутствием фронтонов. В результате риск деформации существенно снижается. Но и у такой практичной и долговечной конструкции есть свои минусы – это трудность возведения. Схема стропильной системы вальмовой крыши намного сложнее, чем у простого двухскатного варианта. Но при наличии определенных знаний и эту задачу можно выполнить. Именно о схеме системы стропил крыши вальмового типа и пойдет речь в статье.

Характеристики вальмовой крыши
Стропильная система

Характеристики вальмовой крыши

Чтобы понять, как устроена схема стропильной системы вальмовой крыши, прежде всего, нужно разобраться с самой конструкцией, понять ее особенности. Такой вариант кровли довольно распространен. Главным отличием вальмовой конструкции от двухскатной является отсутствие фронтонов. Здесь они заменены скатами. В результате вальмовая крыша имеет два ската в виде трапеции, и два в виде треугольника.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой кровли

Популярность подобной конструкции придает ее преимущества. К таковым специалисты относят следующие:

В вальмовой кровли нет фронтонов. В результате такой особенности конструкции значительно уменьшается ветровая нагрузка. Именно вальмовый вариант крыши специалисты в области строительства рекомендуют использовать в регионах с неблагоприятными погодными условиями;
Еще одно преимущество – это большая защита стен дома. Вальмовая крыша дает возможность создать большие свесы кровли по всему периметру строения. В результате стены надежно защищены от дождей и других осадков, а значит и дом прослужить гораздо дольше;
У вальмовой крыши большая площадь. В результате кровля будет больше нагреваться, а значит, в зимний период можно немного сэкономить на отоплении;
Схема стропильной системы вальмовой крыши такова, что создается множество ребер жесткости. В результате такой особенности сама конструкция более устойчива, чем ее двухскатный вариант. Вальмовая кровля меньше подвержена деформации от любой внешней нагрузки.

Не стоит забывать и про внешний вид. Вальмовая крыша визуально уменьшает строение, кроме этого и выглядит оригинально, особенно если правильно подобрать кровельный материал. Но есть у такой конструкции и свои недостатки. Тут в первую очередь стоит отметить сложность возведения. Кроме того, расхода материалов будет гораздо больше, чем в случае создания двухскатного варианта крова.

Есть еще один спорный вопрос – это свободное пространство под кровлей. Наличие дополнительных скатов вместо фронтонов существенно снижает площадь чердака. Но такое обстоятельство будет играть важную роль, если вы решите создать мансардный этаж. В этом случае стоит заранее подумать и об еще одной статье расходов – окна.

Для мансарды, оборудованной под вальмовой крышей нужно выбирать особые оконные конструкции, которые будут стоить дороже, чем их традиционный вариант. Но зато они помогут существенно улучшить внешний вид.

Вальмовая крыша используется при строительстве частных домов довольно часто. Такая конструкция подразумевает установку вместо фронтонов дополнительных скатов. В результате получается устойчивая ко всем внешним воздействиям конструкция. Но выбрав вальмовую крышу, стоит быть готовым к определенным трудностям. Во-первых, она более сложная в возведении, чем двухскатный вариант. Во-вторых, вальмовая крыша обойдется дороже.

Стропильная система

Основа, а точнее главный несущий элемент любой кровли – это стропильная система. Именно от правильности ее возведения во многом зависит долговечность и устойчивость кровли. А какая схема стропильной системы вальмовой крыше используется? Какие могут возникнуть трудности во время ее возведения?

Устройство стропильной системы вальмовой крыши

Прежде всего необходимо ознакомится с основными элементами стропильной системы для такого типа крыши. В данную конструкцию входит следующее:

Мауэрлат. Как правило, в качестве этого элемента выступает мощный деревянный брус, который закрепляется по всему периметру дома. Если стены выполнены из кирпича, то от мауэрлата можно отказаться, но большинство специалистов не рекомендуют так поступать.
Прогон или коньковый брус. Этот элемента располагается по продольной оси строения и служит в качестве опоры для стропильных ног. Прогон имеет длину равную длине верхней части трапециевидных скатов вальмовой крыши.
Основные или центральные стропила. Они располагаются так, чтобы верхний конец упирался в край конькового бруса. По сути, центральные стропила будут идти от стены до верхнего угла трапециевидных скатов. В вальмовой конструкции их использую четыре штуки.
Вальмовые центральные стропила. Эти элементы расположены по оси дома (в той же плоскости, что и прогон). Вальмовые центральные стропила делят треугольный скат ровно пополам.
Накосные ноги или угловые стропила. Они служат «границей» между трапециевидными и треугольными скатами. Накосные ноги верхней частью упираются в прогон, а нижней закрепляются на мауэрлате (или стене, если этого элемента не предусмотрено конструкцией).
Также в систему входят промежуточные стропила. Одни из них, по длине равные центральным основным стропилам, будут поддерживать трапециевидные скаты. При этом одним концом они упираются на прогон, а другим на мауэрлат. Также трапециевидные скаты поддерживают укороченные стропила. В этом случае они упираются сверху в накосные ноги, а внизу на мауэрлат. Такое же крепление имеют вальмовые укороченные стропила.

Все эти элементы входят практически в любую схему стропильной системы вальмовой крыши. Но такой вариант считается упрощенным и используется для небольших домов. Если строение более масштабное, то в конструкцию вносятся дополнительные элементы.

Стойки. Они служат в качестве дополнительных опор, которые поддерживают коньковый прогон. Как правило, стойки упираются либо в несущую стены, расположенную по центральной оси дома, либо на балки перекрытия;
Ригели или затяжки. Они служат для компенсации распирающего давления, которое оказывается на стропила. Ригели или затяжки могут быть расположены как снизу, так и сверху;
Подкосы. Эти элементы используются в тех случаях, когда основные стропила получились слишком длинными (более 4,5 метров). Подкосы располагают под углом от 45 до 60 градусов. Их верхний край упирается в основные стропила, а нижний в балку перекрытия или несущую стену.

Также могут использоваться и другие элементы. Например, большую нагрузку испытывают накосные ноги. Чтобы ее уменьшить используют шпренгеля.

Схема стропильной системы вальмовой крыши — это сложная конструкция. В отличие от простого двухскатного варианта здесь используется, куда большее количество элементов. Самое главное – это их правильно рассчитать. Для этого нужно учесть множество факторов. Первым делом высчитывают угол наклона скатов.

Далее стоит рассчитать, какая нагрузка будет оказываться на кров. После этого высчитывается сечение всех элементов. Чтобы все было надежно, лучше доверить эту работу профессионалам или воспользоваться специальными программами.

В этом случае стропильная система прослужит долго, а значит и ваш дом послужит не только вам, но и вашим внукам.

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/shema-stropilnoj-sistemy-valmovoj-kryshi/

Четырехскатная вальмовая крыша своими руками

Вальмовая четырехскатная крыша дома сложнее одно- или двухскатной. Но, при желании, можно соорудить и такую крышу своими руками. В данной статье мы рассмотрим виды четырехскатных вальмовых крыш, их конструкцию и один из способов сооружения.

статьи:

>Виды четырехскатных крыш

>Расчет вальмовой крыши

>Конструкция стропильной системы

>Сооружение своими руками

>Шатровая

Виды вальмовых четырехскатных крыш и их особенности

Четырехскатная крыша называется ещё вальмовой, из-за наличия в её конструкции скатов треугольной формы – вальмов. Такие крыши могут быть:

-собственно вальмовыми -имеют два трапециевидных ската и два треугольных, без фронтонов;
-шатровыми – все скаты треугольной формыбез фронтонов;
-полувальмовыми, различных видов, которые могут совмещать в себе элементы вальмовой и двусктной или многощипцовой крыши.

Обычные четырехскатные вальмовые крыши больше всего подходят для зданий, имеющих в плане прямоугольную форму, когда две стороны длиннее, а две короче. Шатровая больше подходит для дома, имеющего в плане форму квадрата или максимально приближенную к нему.

Полувальмовые крыши могут сооружаться на зданиях самой различной формы, включая те или иные элементы других видов крыш. Чаще всего — это комбинация вальмовой и двускатной, как показано на рисунке вверху.

Кроме этого, четырехскатные вальмовые крыши могут быть, как с висячими, так и с наслонными стропильными ногами.

Вальмовая крыша с висячими стропилами может сооружаться при отсутствии внутренних несущих стен и небольшой ширине здания, а также при её угле наклона более 40о. В этом случае весь ее вес передается на наружные стены.

Четырехскатная крыша с наслонными стропилами сооружается, как правило, когда здание имеет внутреннюю опорную стену, промежуточные опоры деревянного перекрытия или железобетонное чердачное перекрытие. При этом используется одна («скамья») или две («стол») дополнительные опоры, которые позволяют уменьшить нагрузку на наружные стены и увеличить длину пролета, перекрываемого стропилами. Часто такие четырехскатные крыши сооружаются при небольших углах их наклона ( до 40о).

Кроме того, висячие и наслонные стропильные ноги могут опираться как на мауэрлат, уложенный по несущей стене, так и на балки деревянного перекрытия.

Расчет вальмовой четырехскатной крыши

Для того, чтобы рассчитать все элементы будущей четырехскатной вальмовой крыши, которую Вы решили соорудить своими руками, необходимо составить на бумаге подробный чертеж всех её элементов с указанием их длинны, сечения и углов наклона. Конечно, лучше всего, если у Вас есть готовый проект такой крыши, составленный специалистами. Если же нет, расчет можно сделать самому, особенно если здание небольшое, правильной прямоугольной формы.

Расчет необходимо начинать из выбора угла наклона будущей четырехскатной крыши, а значит и её высоты. Обычно угол наклона кровли от 10 до 60о. Чем больше угол наклона, тем больше материала потребуется на ее сооружение. С другой стороны, чем больше в данной местности осадков и чем тяжелее материал кровли, тем угол должен быть больше. Поэтому, здесь важно выбрать «золотую середину» позаботившись и о том, чтобы высота вальмовой крыши гармонировала с формой и общим дизайном дома.

Выбрав угол наклона будущей крыши, можно определить высоту её конька, или наоборот, определившись ее с высотой, можно узнать какой при этом будет угол наклона. Способы рассмотрены в статье: «Как узнать, вычислить или рассчитать угол наклона крыши».

При расчете четырехскатной крыши необходимо обеспечить правильное положение конька. Он должен быть расположен строго посредине здания, параллельно боковым несущим стенам и на равном расстоянии от торцевых стен.

Так как в основе вальмовой крыши лежат стропильные конструкции, то их размеры, сечение и форма должны быть рассчитаны точно на бумаге с учетом вида, конструкции, ширины пролета, высоты крыши, длинны конька, способов крепления.

Стропильная система четырехскатной крыши

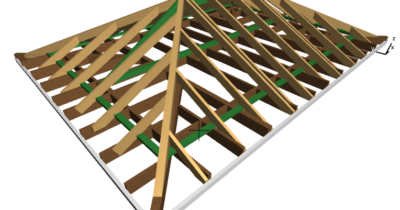

Стропильная система вальмовой крыши состоит из таких основных элементов:

мауэрлата, который служит опорой для стропильных ног;
боковых (рядовых) стропил, направленных от конька к несущим стенам
диагональных (накосных,угловых) стропильных ног, которые направлены от краев конька к углам;
нарожников — укороченных стропил, опирающихся в верхней части на диагональные стропила, а в нижней на мауэрлат;
конькового прогона на вертикальных стойках («скамьи») — для вальмовой крыши с наслонными стропильными ногами.

Рис.2 Основные элементы конструкции вальмовой крыши: 1 — мауэрлат; 2 — коньковый прогон; 3 — стойка; 4 -дополнительная балка; 5 — боковые (рядовые) стропильные ноги; 6 — диагональные (накосные, угловые) стропильные ноги; 7 — нарожники; 8 — центральное стропило вальма.

Кроме этого в конструкции вальмовой крыши в зависимости от её вида и ширины пролетов могут присутствовать дополнительные элементы:

стойки и подкосы, устанавливаемые при больших пролетах;
лежни и прогоны;
ригели, соединяющие противоположные стропильные ноги;
шпренгели, поддерживающих стропила..

При длине боковых стропил более 4,5 м, для их поддержки и разгрузки устанавливаются стойки или подкосы. Для укрепления диагональных стропил устанавливаются шпренгели или шпренгельные фермы.

Конструкция четырехскатной крыши с наслонными стропилами предполагает опирание боковых и диагональных стропил на коньковый прогон (брус), который устанавливается на вертикальных стойках.

В случае вальмовой крыши с висячими стропилами, противоположные боковые стропила соединяются в фермы при помощи ригелей (накладок, затяжек) . Между собой фермы соединяются коньковыми брусками или доской обрешетки с двух сторон. В принципе, установка висячих ферм, в этом случае, мало чем отличается от установки таких же при сооружении двухскатной крыши. Отличие только в том, что эти фермы занимают только центральную часть конструкции, а по краям, к установленным и закрепленным фермам, крепятся диагональные (накосные), центральные вальмовые стропила и нарожники.

Стропила четырехскатной крыши могут опираться как на мауэрлат так и непосредственно на деревянные балки перекрытия. Во втором случае шаг стропильных ферм должен равняться шагу балок, а диагональные стропила и стропила вальма (центральное и нарожники) будут опираться на дополнительные балки.

Мауэрлат – опорный брус для стропильных ног укладывается по наружным стенам, по периметру здания, строго горизонтально. Плоскости стропил в местах их опоры на мауэрлат должны быть тоже горизонтальными. Делать врезки в мауэрлат не желательно, чтобы не ослаблять его прочность.

Диагональные стропила могут опираться в углах непосредственно на мауэрлат или на врезную балку.

Подкосы и стойки опираются на лежни, которые могут быть уложены на опорные столбы или внутренние стены, а в некоторых случаях — на перекрытие.

Свес четырехскатной крыши может обеспечиваться длинной стропильных ног или при помощи «кобылок» (досок прибитых к стропилам). В случае, если опорой для стропильных ног будут служить балки перекрытия свес может быть обеспечен выпуском балок наружу.

Сооружение четырехскатной (вальмовой) крыши своими руками

Монтаж четырехскатной крыши своими руками рассмотрим на примере ее варианта с наслонными стропилами.

Первым этапом сооружения такой крыши будет укладка и крепление на наружных стенах дома мауэрлата. Он должен быть уложен строго горизонтально.

Следующий этап — необходимо установить коньковый брус-прогон на вертикальных опорах-стойках, так называемую «скамью». Если посредине дома есть продольная внутренняя несущая стена, то стойки опирают на неё, если же стена расположена сбоку или перпендикулярно коньку, то для стоек «скамьи» необходимо установить дополнительную несущую балку. Такую балку можно изготовить из двух досок сечением 50х200 мм, поставленных на ребро с промежутком между ними 50-70 мм (в зависимости от толщины стоек «скамьи»).

Из стоек сечением 50-70 х150 мм и конькового бруса сечением 50-70 х200 мм собирается так называемая «скамья» — верхняя опора для наслонных стропил. Сечение стоек, прогона и стропил подбирается в соответствии с весом кровельного материала и угла наклона крыши. Стойки «скамьи» устанавливаются строго вертикально по отвесу или уровню. Они крепятся временными раскосами с помощью «саморезов».

Рис. 3 Установка «скамьи»: 1 — мауэрлат; 2 — стойка; 3 — коньковый прогон (брус); 4 — дополнительная балка; 5 — временные раскосы.

Изготовление и установка боковых стропил

Следующий этап сооружения четырехскатной крыши своими руками — изготовление и установка боковых стропил.

Их можно изготовить из досок сечением 50х150 мм или бруса 60-70х150 мм. Для того, чтобы все стропильные ноги получились одинаковыми их необходимо изготавливать по шаблону из доски 25х150 мм. Величина нижнего запила стропильной ноги (в месте соединения с мауэрлатом) примерно равна 1/3 высоты её сечения.

Готовым шаблоном необходимо проверить все места установки боковых стропил. Шаг установки стропил обычно 60-70 см и должен быть кратным длине конькового прогона. Если в каких-то местах выявятся отклонения от шаблона, их необходимо измерить и учесть при изготовлении стропил.

Рис.4 Установка боковых (рядовых) стропил: 1 — мауэрлат; 2 — стропило; 3 — коньковый прогон; 4 — стойка; 5 — дополнительная балка.

После этого, используя уже готовый шаблон изготавливаем центральные стропила вальмов, по одному на каждый вальм. Если угол наклона всех скатов одинаковый, то эти стропила будут такими же, как и боковые. Вверху они крепятся к торцу конькового прогона, а внизу к мауэрлату.

Изготовление и установка диагональных (нарожных) стропил

Следующий этап — изготовление и установка диагональных (угловых) стропил. Эти стропила должны обязательно находиться одновременно в плоскостях 2-х смежных скатов. Сами диагональные стропила можно изготовить из того же материала, что и боковые, но двойной толщины.

Крепление нижней опоры накосного стропила может осуществляться на дополнительную балку или же непосредственно к мауэрлату. Во втором случае на каждом углу к мауэрлату с двух боков крепятся два бруска сечением 50х100 мм и длиной 30 см с запилами под углом 45º.

Рис.5 Варианты крепления нижней опоры диагональной (накосной) стропильной ноги, вверху — на дополнительную балку, внизу — на мауэрлат: 1 — мауэрлат; 2 — накосное стропило; 3 — «кобылки»; 4 — упорные бруски; 5 — стена; 6 — крепление дополнительной балки; 7 — нагель; 8 — гидроизоляция; 9 — дополнительная балка; 10 — гвозди 150 мм; 11 — скоба; 12 — боковые бруски с запилами.

Далее, изготавливаем шаблон диагонального стропила, проверяем на всех углах и после этого по нему изготавливаем сами стропила. После чего, устанавливаем диагональные (угловые) стропила на место и крепим их вверху — к коньковому прогону и внизу — к мауэрлату.

Рис.6 Верхний узел крепления диагональных стропил: 1 — боковые стропила; 2 — коньковый брус; 3 — диагональные стропила; 4 — центральное вальмовое стропило.

Самое нагруженное место диагонального (накосного, углового) стропила — на расстоянии 1/4 его длинны от конька. Поэтому в этой точке, обычно, ставят опорные стойки. Если сечение балок не позволяет ставить стойки прямо на них, то укладывают дополнительные балки сечением 100х200 мм. Если ширина пролёта, который перекрывает диагональное (накосное, угловое) стропило больше 7,5 метров, то необходимо установить дополнительную поддерживающую стойку ещё и на расстоянии 1/4 пролёта от его нижней точки опоры.

Изготовление и установка «нарожников»

Следующий этап сооружения четырехскатной вальмовой крыши своими руками – изготовление и крепление «нарожников» опирающихся на диагональные стропила. Для этого, сначала на мауэрлате отмечаются места их расположения (шаг такой же, как и боковых стропил). После чего приступаем к изготовлению самых стропил-нарожников.

Начинаем с изготовления самого короткого нарожника. Его нижний узел крепления выпиливается по шаблону боковых стропил. Верхний запил можно делать прямо по месту. Необходимо, чтобы угол между нарожником и мауэрлатом в площади ската был 90º.

Далее изготавливаются и устанавливаются все остальные стропила-нарожники четырехскатной вальмовой крыши.

После крепления всех нарожников делается карнизный свес, устраивается обрешетка и крыша практически готова.

Рис.7 Крепление нарожников к накосному стропилу: 1 — накосное (диагональное) стропило; 2 — нарожники; 3 — упорные бруски.

Шатровая крыша своими руками

Шатровая крыша является разновидностью вальмовой и отличается отсутствием конькового прогона. При этом диагональные (нарожные ) стропильные ноги могут быть висячими — опираться друг на друга или же быть наслонными – опираться на центральную стойку.

Рис.8 Стропильная система шатровой крыши: 1 — мауэрлат; 2 — диагональные (накосные, угловые) стропила; 3 — опорные бруски; 4 — центральное вальмовое стропило; 5 — нарожники; 6 — ригель; 7 — стойки; 8,9 лежни.

Рис.9 Верхний узел крепления стропил шатровой крыши с центральной опорой: 1 — стойка; 2 — стропила; 3 — ригель.

Шатровая крыша также может быть сооружена своими руками. От обычной вальмовой крыши её отличает то, что в плоскости каждого ската (вальма) находится только одно боковое стропило — центральное, которое в верхней части опирается на место стыка диагональных стропил.

по теме

Виды крыш домов

Односкатная крыша своими руками

Стропила для крыши своими руками

Источник: http://www.postroj-dom.ru/krycha/164-valmovaya-krysha-svoimi-rukami-chetyrexskatnaya.html

Наслонная стропильная система крыши

Основой любой стропильной системы являются стропила, которые принято подразделять на наслонный тип, висячие стропила, а также висячие фермы, оснащённые шпалами. Наслонные стропила относятся к числу самых надёжных конструкционных элементов и обладают характерным отличием в виде промежуточных опорных стоек, которые могут быть возведены в условиях внутренних стен, сводов или потолочных балок.

Отличия висячих и наслонных стропил

Наслонная стропильная система чаще всего находит применение в зданиях, которые обладают дополнительными рядами стен. Такие стены используются в качестве дополнительных опор под стропильную систему. При этом, параметры здания могут достигать восемнадцать метров при условии наличия двух дополнительных элементов опорного характера.

Основным требованием является не более восьми метров пролётного пространства между двумя опорами. Стропильный шаг зависит от особенностей расчётов и может составлять 80-120 сантиметров. Нижние сегменты наслонной стропильной системы имеют опору в виде специальных подстропильных брусьев, а также мауэрлата.

Опорные стойки и прогоны разделяются при помощи подкосов, которые разгружают прогоны и придают всей конструкции необходимую степень жёсткости. Кроме того, подкосы служат в качестве разгрузочных элементов для ног стропильной системы и позволяют увеличить параметры перекрываемой ширины помещения. Стропильные ноги, имеющие более длинный размер чем стандартные показатели используемого пиломатериала, могут иметь составную конструкцию.

Отличие висячих и наслонных стропил

Висячий тип стропильной системы имеет характерные отличия от наслонного типа. В качестве опоры для нижних концов стропил выступают исключительно опорные стены, а стропильные ноги такой конструкции обладают нагрузкой в обоих направлениях монтируемой стропильной системы.

Кроме того, висячая конструкция имеет значительную степень нагрузок, которые распирают стены опорного характера. Такие нагрузки нивелируются посредством специальных затяжек, которые объединяют ноги в висячей стропильной системе. В качестве материала для затяжек может быть использована древесина или металл, а для расположения всегда выбирается горизонталь на удобной высоте. Следует учитывать, что чем выше расположены затяжки, тем более прочным должно быть крепление к стропильной системе.

Наиболее часто наслонный тип стропил используется для обустройства двускатных кровель над сооружениями, имеющими длину стены не более шести метров.

Устройство конструкции стропильной системы

Основными элементами наслонной стропильной системы служит наклонный тип балок, которые необходимо располагать вдоль кровельного ската. Поэлементный состав правильной наслонной стропильной системы выглядит следующим образом:

стропильные ноги, являющиеся элементом, к которому монтируется конструкция обрешётки;

прогоны, являющиеся элементами стропильной системы, которые укладываются не только на капитальные стены, но и столбы промежуточного характера;

стойки, подкосы, лежни, мауэрлаты, которые применяются с целью усиления всей конструкции и позволяют более равномерно распределить всю стропильную нагрузку на прогоны и опорный тип конструкций.

Конструкция и узлы наслонной стропильной системы

Необходимость применения

Наслонная стропильная конструкция необходима в случаях, когда требуется перекрыть пролёты с максимальной длиной от шести метров до шести с половиной метров, с соблюдением условия по наличию дополнительных несущих конструкций в виде колон или стен, способных удерживать стойки.

Наиболее целесообразной конструкционной особенностью является использование скользящей опоры для стропильной системы, которая допускает крепление разных промежуточных стропил к мауэрлату.

Крепление стропил к мауэрлату

Пролёты, имеющие максимальные значения протяжённости в условиях частного домостроительства, встречаются крайне редко. Именно поэтому при возведении индивидуальных построек рекомендуется применять наслонный тип стропил.

В основе технологии лежит опора стропильных ног на мауэрлат, но в случае с деревянными постройками функцию мауэрлата берёт на себя верхний стеновой ряд. Такой соединительный узел является наиболее важным в наслонной стропильной системе. Использование ригеля, которым стягиваются стропильные ноги, позволяет увеличить длину пролёта до восьми метров, в условиях одной опоры – до двенадцати метров, а при использовании двух опор – до шестнадцати метров.

Расчёт элементов крыши

Любая конфигурация и конструкционные особенности кровельной системы решаются ещё на этапе проектирования здания. Конструкция крыши коренным образом влияет на набор материалов, используемых в процессе монтажа и конструкцию несущих стен. Именно поэтому стропильная конструкция, которая будет служить опорой кровле, а также каркас обрешётки являются основными предметами расчетов крыши.

Для грамотного расчёта сечения стропильных ног за основу берётся показатель их длины.

Если пролёт между стропилами составляет 100 сантиметров:

длина менее трёх метров – бруски 8х10 см. или брёвна 10 см.;
длина 3-3,6 метра – бруски 8х13 см. или брёвна 13 см.;
длина 3,6-4,3 метра – бруски 8х16 см. или брёвна 16 см.;
длина 4,3-5 метров – бруски 8х18 см. или брёвна 18 см.;
длина 5-5,8 метра – бруски 8х20 см. или брёвна 20 см.;
длина 5,8-6,3 метра – бруски 10х20 см. или брёвна 20 см.

Если пролёт между стропилами составляет 140 сантиметров:

длина менее трёх метров – бруски 8х13 см. или брёвна 13 см.;
длина 3-3,6 метра – бруски 8х16 см. или брёвна 16 см.;
длина 3,6-4,3 метра – бруски 8х18 см. или брёвна 18 см.;
длина 4,3-5 метров – бруски 8х20 см. или брёвна 20 см.;
длина 5-5,8 метра – бруски 10х20 см. или брёвна 22 см.;
длина 5,8-6,3 метра – бруски 12х22 см. или брёвна 24 см.

Если пролёт между стропилами составляет 175 сантиметров:

длина менее трёх метров – бруски 9х10 см. или брёвна 15 см.;
длина 3-3,6 метра – бруски 8х18 см. или брёвна 18 см.;
длина 3,6-4,3 метра – бруски 9х18 см. или брёвна 18 см.;
длина 4,3-5 метров – бруски 10х20 см. или брёвна 20 см.

Если пролёт между стропилами составляет 213 сантиметров:

длина менее трёх метров – бруски 9х16 см. или брёвна 16 см.;
длина 3-3,6 метра – бруски 9х18 см. или брёвна 18 см.;
длина 3,6-4,3 метра – бруски 10х20 см. или брёвна 18 см.

Особенности монтажа и крепления

Весь технологический процесс по устройству стропильной наслонной системы состоит из нескольких основных этапов:

подготовка пиломатериалов согласно произведённых расчётов;

при необходимости, сращивание недостающих по длине элементов посредством саморезов или гвоздей;

изготовление шаблонов стропил, стоек и подкосов;

подъём подготовленного пиломатериал на крышу;

установка стоек и прогона конькового бруса, предусмотренных конструкцией крыши и крепление стоек на несущие конструкции для предотвращения нежелательных сдвигов;

установка стропил к крепежам и закрепление их предпочтительным способом на мауэрлате;

верхние соединения стропил следует закрепить к коньковому брусу или друг к другу;

если запроектированы горизонтальные схватки, то необходимо их закрепить;

установка опорных конструкций, включая подкосы и шпренгели;

если на отвесы могут повлиять конструкционные особенности крыши и стропильные ноги, то возникает необходимость их предварительной установки;

в случае упора стропильных ног в мауэрлат посредством зуба или шипа, необходимо выполнить удлинение кобылками, которые обшиваются по всему периметру сплошным типом обрешётки.

Далее, выполненная стропильная конструкция с использованием стропил наслонного типа, обшивается обрешёткой, на которую монтируется кровельный пирог с пароизоляцией и гидроизоляцией, а далее выполняется утепление и покрытие кровли.

Подробнее о монтаже стропил смотрите в видео.

Усадка дома

Стандартный коэффициент усадки сруба, высота которого составляет порядка трёх метров, равен порядка пяти процентов. Таким образом, усадка дома за один год может составлять около двадцати сантиметров, что негативно сказывается на несущих элементах крыши. Грамотные строители при проектировании составляют два варианта – первоначальный и с учётом усадки.

Таких проблем лишены висячие стропильные системы. Для наслонного типа стропил будет необходимо применить один из нескольких возможных вариантов:

дождаться окончательную усадку строения;

применить стропильную систему с скользящими опорами;

выполнить укрепление всех опорных конструкций при помощи компенсаторов, в качестве которых допускается использование винтовых домкратов.

Подводим итоги

При монтаже деревянных стропил на каменные опоры следует выполнить грамотную изоляцию при помощи двух слоёв рубероида или любого другого гидроизолирующего материала.

При использовании наслонных стропил для обустройства крыш мансардного типа необходимо устанавливать внутренний брусовый каркас под нижними стропилинами, а верхние стропильные ноги упирать в коньковый прогон, монтируемый на стойках.

Для выполнения соединения стропильной ноги с мауэрлатом рекомендуется использовать ползун или жёсткое защемление.

Для наслонного типа стропил допускается соединение встык, которое выполняется посредством металлических пластин. Для такого соединения требуется оставлять значительный торцевой угол, который в процессе схождения позволяет стропилам делать упор друг в друга.

Наслонная стропильная система может быть выполнена с соединением внакладку, что подразумевает просверливание специальных отверстий под крепёжные болты.

Источник: https://netosadkam.ru/ustrojstvo-kryshi/stropilnaya-sistema/naslonnyie.html

Стропильные системы вальмовых крыш — схема и устройство конструкции, монтаж своими руками

Привлекательность архитектурного дизайна жилого дома во многом определяется конструкцией кровли. В последние годы, в связи с массовостью индивидуального домостроения все большую популярность приобретают вальмовые крыши.

По таким несколько непривычным для уха рядового обывателя определением понимают одну из разновидностей четырехскатных крыш. Главным отличием вальмовой кровли от обычной многоскатной крыши является наличие над фронтонами треугольных скатов, при этом форма боковых скатных поверхностей становится трапециевидной.

Такая конструкция не только придает домостроению оригинальный вид, она и достаточно практична. Наклонные скаты вальмовой кровли, которые расположены над фронтонами, значительно снижают их лобовое сопротивление, следовательно, общая ветровая нагрузка на стропильную конструкцию снижается.

Конструкция стропил

Бывает трех типов:

Висячие, которые устанавливаются непосредственно на мауэрлат, а в верхней части крепятся к коньковому брусу и не имеют дополнительных опор;
Наслонные, стропильные брусья которой своими торцами опираются на мауэрлат, а внутри кровельной контракции, при наличии внутренних стен, устанавливаются дополнительные вертикальные опоры.
Комбинированные – на участках кровли, где снизу имеется внутренняя стена обустраивают стропильную систему наслонного типа, а там, где стена отсутствует, (фронтонная часть) монтируют стропила «висячим» способом.

Монтаж

Особенности монтажа вальмовой крыши

Для изготовления отдельных элементов стропильной конструкции используют брус и доски хвойных пород. Все материалы перед началом изготовления должны быть хорошо просушены.

Кроме того, перед началом установки их в обязательном порядке пропитывают антисептическими растворами и огнезащитными составами. Для повышения прочности, а главное жёсткости стропильной системы, отдельные элементы крепятся между собой при помощи болтовых соединений, скоб и металлических нагелей. Вместо привычных гвоздей, целесообразно применять соответствующей длины саморезы.

При установке отдельных элементов стропильной конструкции и соединения их в единую систему, работы необходимо проводить строго последовательно, проверяя их качество, а также надежность крепления и соединения стропил, брусьев, раскосов и других деталей после окончания каждой операции.

При возведении подкровельной конструкции может быть принята следующая схема:

На первом этапе, строго вертикально устанавливаются коньковые стойки, которые являются основными опорными деталями конькового бруса.
Для придания жёсткости стойкам, их крепление к центральной балке перекрытия осуществляется с использованием специальных укосин.

После этого переходят к установке диагональных (накосных) стропил. От качества их монтажа и надёжности крепления зависит жесткость и устойчивость всей стропильной системы.

Крепление нарожников

Существуют проверенные временем правила, которые требуется соблюдать при установке диагональных стропил:

Длина всех диагональных стропил должна быть строго одинаковой – при их разметке необходимо учитывать припуск для формирования кровельных скосов.
Длина кровельного свеса выбирается в пределах 500,0-600,0 миллиметров – в климатических зонах с постоянными ветрами длина скоса с наветренной стороны может быть увеличена до 1,0 метра.
При монтаже диагональных стропил, особое внимание уделяют надёжности крепления торцевого стропильного бруса, расположенного на фронтонной части кровли, и стыковке стропил с центральным коньковым брусом.
Для дополнительного крепления балок накосных стропил к мауэрлату, используют укороченные стойки.

После установки и проверки надежности крепления диагональных стропил осуществляют монтаж обычных. При определении шага их установки необходимо учитывать вид материала, который будет использован в дальнейшем для кровельного утепления.

При использовании минераловатных плит, шаг между отдельными стропильными брусьями должен быть кратен длине или ширине теплоизолирующего мата.

При этом, соблюдают следующие условия:

Крепления торца стропила к мауэрлату должно находиться на некотором расстояния от точки крепления мауэрлата к верхнему стеновому бетонному поясу;
Для дополнительно придания всей системе жесткости и устойчивости используют подкосы.

Однако, требования к повышенной прочности и жесткости актуальны для климатических районов с повышенной снеговой нагрузкой. Кроме того, для этих регионов уже на этапе проектных работ следует отдать предпочтение вальмовым крышам, скаты которых имеют максимально возможный уклон.

Установка обрешетки

Обрешетка набивается на стропила поле полного окончания их монтажа. Эта операция не представляет особой сложности и в дополнительных пояснениях не нуждается.

Единственно, что надо учитывать при ее обустройстве:

Обрешетка может быть сплошной или решетной, что зависит от типа кровельного материала.
Размер шага между отдельными деталями также зависит от вида кровельного материала.
Для основной обрешетки можно использовать даже необрезную доску, толщиной 20,0-25,0 миллиметров или бруски, с размерами поперечного сечения 50,050,0 миллиметров.

Несмотря на сложность конструкции вальмовой кровли, и большую трудоемкость монтажа в сравнении с традиционными видами крыш, она имеет ряд преимуществ, помимо привлекательного дизайна в чердачном пространстве гораздо проще организовать полноценные жилые помещения, которые при правильном проведении теплоизолирующих работ и монтаже отопительной системы, будут пригодны для круглогодично проживания.

Однако, для правильного выполнения строительных работ, перед их началом, необходимо выполнить специальные расчеты угла наклона скатов, проработать узлы крепления различных элементов конструкции между собой, вычертить эскизы и запастись необходимыми шаблонами.

Источник: https://househill.ru/krovlya/construction/valmovaya/stropilnye-sistemy.html
