Вальмовые стропила и боковые стропила

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

Это тоже важно знать:  Устройство стропильной системы двухскатной крыши

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение.

Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы.

   Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу.

Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/chertezh-stropilnoj-sistemy-valmovoj-kryshi/

Как сделать вальмовую кровлю крыши: стропильная система и установка своими руками: схема, конструкция, чертежи и расчет и монтаж +

Главным элементом  конструкции дома является крыша. Её форму подбирают, учитывая атмосферные условия в выбранном регионе и материалы, используемые при строительстве. Также особое значение имеет внешний вид самой крыши. На строительном рынке в настоящее время среди всех конструкций крыш больше всего выделяется вальмовая кровля.

Характеристики вальмовой крыши

Вальмовая крыша наиболее популярна, так как у нее высокие прочностные свойства и характеристики, долгий срок эксплуатации и красивый внешний вид. Вальмовая кровля станет идеальным выбором при устройстве жилого чердачного помещения, так как позволяет в значительной степени упростить процедуру монтирования мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. И за счет этого она не так сильно деформируется от ветровых внешних нагрузок, как прочие конструкции.

У вальмовой крыши конек не подрывается порывами сильного ветра. И данный показатель идеально подойдет для установки крыши в южных районах с сильными порывистыми ветрами.

Вальмовая крыша имеет четыре ската. Два ската — боковые, как у классической стандартной крыши. И два оставшихся ската расположены между двумя предыдущими. И в отличие от шатровой кровли, у вальмовой не одна вершина, а две. И соединены эти вершины между собой коньком. Вертикальные фронтоны наклонены в виде треугольных скатов. Их называют вальмами.

Вальмовая кровля состоит из следующих основных узлов:

• Коньковый брус. Данный элемент является самой верхней точкой крыши и её основной несущей осью. В данном месте соединены все грани. При возведении вальмовой кровли чаще всего центр конька будет совпадать с центром кровельного покрытия.
• Угловые стропила. Как правило, стропильные ноги выступают базовыми силовыми деталями и соединяют коньковый брус и углы всей постройки. Вырезают их из досок, толщина которых должна быть равна толщине конька. Стропильные ноги одним концом закрепляются к коньку, а вторым — заходят за границы каркасного дома.
• Короткие стропила. Бывают различными по длине, но выходят обязательно под одним углом. Их количество будет зависеть от площади крыши. Стропила короткого типа соединяются одним концом специальными угловыми стропильными ногами. А другим концом опираются на мауэрлат либо угол дома, и к коньку не закрепляются.
• Рядовой каркас. Промежуточные центральные стропила устанавливаются на концах конькового бруса и выводятся на несущие стены дома. Всего их шесть, с каждой стороны – по три штуки.
• Промежуточный каркас. Стропила промежуточного типа начинаются на коньке, а второй частью опираются на мауэрлат. И на вальмах они не устанавливаются.

Виды вальмовых крыш

Ниже мы рассмотрим, какие бывают виды вальмовых крыш. Если конструкция крыши  с вальмой обрывается немного выше уровня боковых скатов, то данную крышу принято называть голландской. Или она имеет еще другое название — датская крыша. Данную конструкцию намного сложнее построить, чем стандартную классическую вальмовую. Хотя старые дома с такой кровлей целыми десятками лет, а иногда – и дольше, стоят без каких-либо видимых изменений.

https://www.youtube.com/watch?v=fUpCDCtIQUk

Также существуют шатровые вальмовые крыши, их скаты одинаковой формы. Все вальмы формируют одинаковый угол. Данный тип крыши подойдет для загородных домов квадратной формы.

Существуют также разные ломаные варианты вальмовой крыши. Вся конструкция будет состоять из скатов разного размера, которые будут расходиться под различными углами. Сложные ломанные вальмовые крыши встречаются достаточно редко.

Установку вальмовой кровли необходимо начинать с проектирования данной конструкции.

При правильно разработанной схеме, вы сможете собрать ее самостоятельно без привлечения каких-либо специалистов.

Стропильная система кровли своими руками и ее расчет

Стропильная система вальмовой крыши и ее расчет – основная работа. Все стропила обязательно должны выдержать кровельный строительный материал, внешние нагрузки, создаваемые ветром, снегом и дождем. И при расчете необходимо учитывать вес строительных материалов, используемых при создании кровельного покрытия и внешней отделки.

Для данной работы подготовьте специальную замерную рейку и предварительно нанесите на неё все разметочные указатели и обозначения.

При помощи этого вы сможете избежать неточности в измерениях. Для выпуска рейки используйте лист фанеры, который имеет ширину 5 см. Приготовьте также таблицу, с указанием соотношения длины и размещения стропильных ног, для достижения более высокой точности при замерах.

Все расчеты производите по такой схеме:

•  Длина стропильных ног ровна произведению соответствующего коэффициента.
• Ось должна быть размечена с торца дома. Делать это необходимо строго по верхней обвязке.
• Необходимо просчитать половину ширины конька и выяснить положение первого элемента стропильной системы.
• Конец рейки прикладывайте к размеченной линии. Другой конец — располагайте по линии боковой стены дома. В полученном размеченном месте и будет положение промежуточной стропильной ноги.
• Для того чтобы узнать длину стропил, один конец бруса необходимо установить на свес крыши, а оставшийся конец разместите на внешнем углу несущей стены дома.
• Для расположения центральных стропил нужно перенести замерную рейку на край стены дома, и оставить на ней соответствующие пометки.
• Такие же действия необходимо провести на трех углах дома.

Так определяется размещение конька крыши и торцов промежуточных стропильных ног:

Таблица рассчета угла ската кровли

Для того чтобы рассчитать угол наклона четырехскатной вальмовой крыши необходимо сделать следующее:

1. Измерять горизонтальную проекцию одной промежуточной стропильной ноги, при помощи замерной рейки.
2. По таблице определить подходящий угол кровли. Совершить произведение данных показателей.
3. Измерять длину стропил от места крепления опоры, до конька.
4. Таким же образом определить длину свеса. Сделать произведение необходимого коэффициента на горизонтальную проекцию.

Производим установку стропильной системы

При установке системы накосных и диагональных стропильных ног необходимо соблюдать следующие инструкции:

• Стропила накосного типа закрепляются к внутренним углам стен дома, а диагональные стропила крепятся к внешним.
• На стропильные накосные ноги опираются укороченные стропила скатов. Называют их нарожниками. Выпускают их спаренными из двух ног.
• Под диагональные стропила устанавливаются опоры — одна либо две. Для их приготовления используют стойки из бруса. Подкосы располагают под углом 45°.
• Стропильные ноги промежуточного типа опираются снизу на мауэрлат, а сверху на коньковый брус. При их монтаже и установке необходимо придерживаться шага в 1,2 м. И стропильные ноги промежуточного типа не должны быть длинными.
• Каждые вторые стропила крепятся к несущей стене дома при помощи скруток. Промежуточный каркас соединяют с мауэрлатом. Используя для данного процесса обратную скобу.
• Стропильные ноги углового типа называют еще нарожники или полуноги, так как они укороченной длины. С одного края нарожники опираются на мауэрлат, со второго – на диагональную ногу. Для того чтобы нагрузка расположилась равномерно нарожники закрепляют к диагональным стропилам в различных местах, по схеме вальмовой крыши.
• Для равномерного размещения всех стропил необходимо сделать отметки на коньковом брусе. Главным моментом при выпуске стропильной системы является грамотное соединение всех элементов и деталей в местах пересечения центральных и диагональных стропил.

Обрешетка и усиление вальмовой крыши

Для долговечности вальмовой крыши и ее надежности, не достаточно просто выполнить крепкую стропильную систему.

Нужно усилить ее следующим образом:

1. В каждом углу для усиления располагают шпренгель – т.е. брус, что перекидываемый между плечами мауэрлата и образующий угол. Данные стойки будут предназначаться для диагональных стропильных ног. При расположении шпренгеля вдалеке от угла пристраивайте к нему ферму.
2. Стойки устанавливаются на перекрытие, и соединяются сверху брусом. Он будет выступать настоящей подпоркой для стропил. И будет обеспечивать равномерное распределение нагрузки на весь дом. Такие стойки выполняют функции полок.
3. При стропилах диагонального типа большой длины, необходимо применять сдвоенные балки вместо одинарного бруса.
4. Для изготовления обрешетки применяйте деревянные доски. Для данной цели подойдут также бруски с сечением 50х50 мм.
5. Всю древесину и пиломатериалы нужно предварительно обработать специальным защитным составом (пропитками и антисептиками), а после качественно просушить. И не берите для работы сырые доски, они вызовут деформацию кровельного внешнего покрытия.
6. Обрешетку расположите перпендикулярно к стропильным ногам. А сами стропила разместите сплошным слоем. Или установите их с шагом 15 см. Варианты устройства обшивки зависят от вида кровельного строительного материала.

Устройство и установка кровельного пирога

После монтажа обрешетки на кровле вальмовой крыши можно заняться устройством кровельного пирога.

Для этого вам понадобиться следующее:

1. Перед началом работы уложите гидроизоляционный слой строительного материала для предотвращения проникновения воды и влаги. Также слой гидроизоляции поможет избежать вам появления конденсата. Защитный слой крепите к стропилам, применяя строительный степлер. Поверх укрепите всю конструкцию контрольной обрешеткой, не забывая об оставленных зазорах между кровельным и гидроизоляционным строительным материалом для создания естественной вентиляции.
2. Разместите пароизоляционный и теплоизоляционный строительный материал с целью создания в будущем чердачного помещения. И сразу определите его назначение, и каким он будет в будущем – теплым либо холодным. При холодном чердачном помещении утеплите пол. В случае с теплым чердаком утеплите крышу помимо пола также . Утеплитель укладывайте между стропилами.
3. Под утеплитель положите пароизоляционный строительный материал. Разместите его внахлест. И при покупке пароизоляции рассчитывайте на большой расход данного материала.
4. При покупке кровельного строительного материала учтите его внешний вид, его прочностные свойства и характеристики, показатели долговечности и надежности. И обратите ваше внимание и на погодные условия в вашем регионе и угол наклона крыши.
5. Вальмовая крыша – это стандартная классическая конструкция, и она прекрасно будет смотреться с глиняной черепицей, которая не будет деформироваться и не выгорит.
6. Кровля крыши металлочерепецей имеет бюджетную стоимость, отличаются достаточно простым монтажом и установкой, характеризуются повышенными показателями устойчивости к различным повреждениям.
7. Можно использовать листовые варианты кровельного строительного материала из металлического профиля. Для достижения оригинального вида вальмовой кровли можно использовать медное покрытие. Это достаточно дорогой материал, и он увеличит цену вальмовой кровли в несколько раз. Но с другой стороны, его стоимость оправдается экологически чистым материалом и высокой выносливостью.

Вальмовые крыши широко распространены. И если вы решили начать строить небольшой загородный дом, то данный вариант кровли для вас.

Вальмовая крыша станет идеальным выбором для оригинальной постройки архитектуры с разными возвышениями и выступами. К тому же вальмовая крыша  идеально подходит для устройства мансардного этажа.

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/krisha/valmovaya-krovlya-kryshi-i-ustanovka-svoimi-rukami-konstrukciya-chertezhi-i-raschet.html

Конструкция стропильной системы вальмовой крыши

Стропильная система вальмовой крыши представляет собой надёжную конструкцию, защищающую здание от негативных воздействий. Монтаж стропильной конструкции является заключительной стадией общестроительных работ, а качество её выполнения влияет на долговечность и прочность всего строения.

Устройство стропильной системы

Любая стропильная система — несущая конструкция скатной крыши, в составе которой присутствуют наклонные стропильные ноги, вертикальные стойки и наклонные подкосы. В случае необходимости есть возможность «связывания» понизу при помощи горизонтальных подстропильных балок.

Стропила бывают наслонного и висячего типа. Существует разновидность висячих ферм со шпалами.

Висячими стропилами оборудуются здания, имеющие достаточно большую площадь и отличающиеся отсутствием внутренних несущих перегородок или опорных конструкций. Опорой для такой системs служат внешние стены или мауэрлаты.

Основным недостатком висячего типа стропил является наличие большого распирающего усилия на стены здания, которое компенсируется при помощи горизонтальных затяжек или ригелей. Эти элементы соединяют стропильные ноги.

Монтаж затяжек выполняется на уровне нижних концов стропил для использования в качестве лаг пола чердачного или мансардного помещения. Возможно монтировать затяжки и выше. Такие стропильные системы целесообразно применять при строительстве производственных зданий и выставочных комплексов.

Наслонные стропила нуждаются в дополнительной опоре, которую создают внутренние стены. Такая кровельная система более лёгкая и экономически выгодная. В качестве точки опоры для наслонных стропил выступает прогон конька, к которому монтируются стропильные ноги. Такая система обеспечивает конструкцию необходимой жёсткостью.

Узлы и элементы

Все узлы и элементы вальмовой крыши составляют стропильную ферму, которая имеет в основании треугольники, придающие конструкции необходимую жёсткость.

Основа вальмовой крыши представлена:

• диагональными, накосными и рядовыми стропилами;

• крайней опорой для стропил, расположенной внизу — мауэрлатом;

• опорной доской и прогоном.

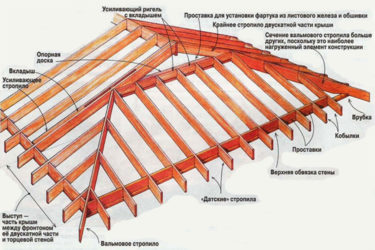

Узлы и элементы стропильной системы вальмовой крыши

Основной несущий элемент кровли – установленные в зависимости от угла ската кровли стропильные ноги. Мауэрлат размеренно распределяет суммарную массу кровли на стены здания. Конструкция стропильных ног опирается внизу на мауэрлат, а верх — в подконьковый брус.

Допускается промежуточное опорное крепление с использованием промежуточных прогонов. Подконьковый брус и промежуточные прогоны, с помощью конструкции вертикальных стоек, распределяют совокупную нагрузку крыши на несущие стены. Стропила позволяют крыше выдерживать не только свой вес, но и ветровую нагрузку, а также тяжёлую снежную массу.

Затяжки объединяют противоположные стропильные ноги и снижают распорное усилие на стены. Местом монтажа затяжек служат основания стропил. Такое крепление позволяет использовать её в качестве балки перекрытия, что значительно облегчает процесс обустройства мансарды, и снижает расходы на материалы и крепежи.

Монтаж стропильной конструкции можно выполнять посредство чередования висячих и наслонных ферм.

Ниже представлены фото схемы и чертежа устройства вальмовой крыши.

Схема чертежа четырехскатной вальмовой крыши

Расчёт каркаса вальмовой крыши

Для грамотного и качественного возведения каркаса вальмовой кровли необходимо выполнить точный расчёт и разметку конструкции, что позволит сэкономить не только время на монтаж, но и значительно снизить экономические затраты.

Угол наклона скатов трапеций может варьироваться от 5° до 60°. На размер этой величины оказывают влияние сила ветровой и снеговой нагрузок. Если преобладает снеговая нагрузка, то величина угла наклона возрастает, а если выше показатель ветровой нагрузки, то угол следует сделать незначительным.

Первостепенной задачей является определение высоты кровли и угла наклона. Все дальнейшие расчёты базируются именно на этих показателях.

Порядок расчёта:

• Если за основу берётся угол наклона, то высота конька вальмовой кровли вычисляется путём умножения величины расстояния между краями скатов на тангенс угла. Результат следует разделить пополам.

• Если расчёт строится на высоте кровли, то необходимо вычислить величину тангенса будущего угла. Для этого значение высоты крыши следует умножить на два и разделить на величину расстояния от края до края ската.

• Величина длины ската определяется по теореме Пифагора: суммируется высота крыши и1/2 основания вальмы, а затем извлекается квадрат. Так же рассчитываются и параметры накосных стропил.

• Только определившись с этими величинами, можно заниматься расчётом общего метража крыши, состоящего из площади скатов-трапеций и вальм. Вальмовая крыша представляет собой разновидность четырёхскатной крыши. Вальмы её имеют треугольную форму и тянутся от карниза до бруса конька. Боковые скаты имеют трапециевидную форму.

• Площадь трапеции составляет сумма величин её оснований, которую нужно разделить пополам и умножить на величину высоты. Площадь вальм состоит из произведения его основания и высоты, делённому пополам. Сумму полученных величин следует удвоить. Эта величина является площадью будущей кровли и необходима для расчёта материалов для обрешётки, количества утеплителя, гидро и пароизоляции, а также количества крепежей.

Количество кровельного материала всегда незначительно превышает площадь самой кровли из-за наличия конструкционных спилов и нахлестов.

Последовательность монтажа стропил

Монтаж крыши — процесс довольно трудоёмкий и непростой, но позволяет получить очень устойчивую и стильную кровлю.

Установка стропил стартует с вертикального монтажа стоек, основным назначением которых является

Последовательное крепление узлов каркаса крыши

поддержка конькового бруса. Стойки, держащие конёк, крепятся к центральной балке посредством специальной системы укосин. Затем выполняется крепление диагональных стропил из обрезной доски с сечением 5×15 см.

Главные элементы представлены диагональными или накосными стропилами. Именно они удерживают максимальную нагрузку кровли, и грамотная установка данных кровельных элементов обуславливает целостность и долговечность всей конструкции.

Основные требования:

• диагональные стропила должны быть одной длины;

• расстояние между свесами кровли должно составлять 0,5 м;

• если предполагается сильная ветровая нагрузка, то длина свеса может составлять один метр;

• следует тщательно стыковать центральную и диагональные стропила, а также коньковый брус.

После сборки накосных стропил выполняется монтаж рядовых стропил. Промежуток между стропильными ногами должен учитывать размеры теплоизоляционного материала. Стандартное расстояние не превышает 0,6 м. Рядовые стропила крепятся к брусу конька и мауэрлату посредством саморезов или врубки. Дополнительная фиксация выполняется при помощи верхних стяжек и ригелей. Мауэрлат крепится при помощи шпилек.

На следующем этапе устанавливаются нарожники. Их монтируют параллельно рядовым стропилам и под углом в 90° к коньковому брусу. Усиление конструкции выполняют при помощи подкоса и стоек, которые врезают в балки перекрытия. Для дополнительного крепления стропил используются анкерные соединения.

Установку стоек производят в местах пересечения стропильных ног и подкосов. Нижний сегмент каждой стойки должен иметь упор в балку перекрытия, расположенную над внешней стеной.

Устойчивость крыше придают схватки, при помощи которых скрепляются наслонные стропила и нижние части скатов. Низ затяжек стропильной конструкции оснащается опорными брусьями.

Подробнее о порядке и технологии монтажа крыши смотрите в видео.

Когда необходимо усиление каркаса

Если уклон вальмовой кровли незначительный, то требуется выполнить усиление стропильной конструкции шпренгельными фермами и шпренгелями.

Шпренгелем является брус, уложенный на две стороны, сходящиеся углом. На этот брус устанавливаются вертикальные стойки, при помощи которых будет поддерживаться диагональное стропило. Такие манипуляции выполняются в верхней и нижней частях накосного стропила.

Для усиления верхней части необходимо использовать шпренгельную ферму, посредством которой усиление вертикальной стойки происходит за счёт пары подкосов. Этим этапом заканчивается основная работа по монтажу стропильной конструкции.

Установка обрешётки

На заключительном этапе из брусков выполняется монтаж обрешётки. Используют бруски с сечением 5×5 см или доски 25 см. Можно применять обрешётку с зазорами или сплошную. Шаг обрешётки зависит от размера и вида кровельного материала.

Подводим итоги

• Основными этапами монтажа стропильной конструкции вальмовой крыши являются сборка каркаса по типу «П», укладка прогонов и стропил, усиление конструкции.

• Особое внимание необходимо уделять сложным узлам крыши: стыку конькового бруса с диагональными и накосными стропилами.

• Для усиления всех креплений целесообразно использовать болты, металлические пластины, шурупы, гвозди.

• К каждой стороне диагональных стропил фиксируется один нарожник.

• Укороченные стропильные ноги, связывающие мауэрлат и стропила, нельзя соединять вместе с накосными стропилами.

• Используемые для стропильной конструкции пиломатериалы необходимо обработать при помощи огнеупорного состава, а также средства от бактериальной инфекции и плесени.

• Самостоятельный монтаж кровли следует выполнять в соответствии с правилами техники безопасности.

Источник: https://netosadkam.ru/ustrojstvo-kryshi/stropilnaya-sistema/valmovaya-konstruktsiya.html

Система стропильной части вальмовой крыши

Вальмовая крыша в последнее время особенно популярная. Это не случайно.

Именно такая форма крыши позволяет ей быть одновременно стойкой, и эстетически красивой.

Достоинства вальмовой крыши

Вальмовая крыша благодаря своей форме не имеет плоских стен по сторонам.

Иметь вертикальную стену — это как иметь парус, который непрерывно надувается ветром. Данная крыша по своей форме максимально пологая. Поэтому ветер скорее скользит по ней.

Если смотреть с точки зрения дождя, града и прочего, что может иметь преимущественно вертикальное направление падения, здесь вальмовая крыша тоже впереди. Все плоскости установлены так, что вода или град может скатываться без задержек в любом направлении.

Это также способствует скорому удалению снега. На такой крыше снег не задерживается долго.

Вальмовая крыша также может стать отличной мансардой. Для этого достаточно сделать мансардное окно на одном из скатов.

Также стоит сказать о высоком уровне энергосбережения. Особенно если Вы пристроите термоизоляционный «пирог».

Минусы конструкции

1. Такая крыша очень дорогая при монтировании из-за сложности своей конструкции.

2. Если дом небольшой по метражу, эта крыша не создаст много помещения под собой. В таком случае лучшим вариантом будет достроить этаж, а крышу использовать чисто как крышу. Это в том случае, если действительно необходимо дополнительное помещение.

Что представляет из себя вальмовая крыша

За основу выступает прямоугольник дома. Сама крыша похожа на двускатную. Но по бокам, где обычно ровная стена, имеются также скаты под тем же углом, что и основная крыша.

Соответственно два прямоугольных ската, которые примыкают к боковым стенам, имеют форму трапеции.
Два ската по сторонам, на которых обычно мы видим ровные стены, имеют форму равнобедренных треугольников.

По прямоугольнику стен, который является основой для крыши, тянутся деревянные балки, которые называются мауэрлат.

Коньковый брус проходит по вершине крыши на стыке двух ее скатов.

Соединяют напрямую коньковый брус с боковой длинной частью мауэрлата центральные основные стропила. На каждый боковой скат припадает четыре стропила.

Угловые (диагональные) стропила соединяют край конькового бруса с краем мауэрлата.

Есть стропила, которые соединяют острие конькового бруса с основой треугольного ската. Их называют центральными вальмовыми стропилами.
Промежуточные стропила могут устанавливаться между центральными вальмовыми стропилами, если крыша слишком длинная и требует дополнительной опоры.

Укороченные стропила и укороченные стропила вальмового ската находятся на середине диагонального стропила и соединяет его с основой ската в виде треугольника.

Как рассчитать углы вальмовой системы, а также высоты конька

Лучше всего, чтобы все углы были равными между собой. Это позволит весу в конструкции равномерно распределяться.

Если в вашей местности не очень много снега, нет смысла делаь угол больше, чем 20 градусов.

Если же зимы снежные, нужно, чтобы снег скатывался. Поэтому угол должен быть 45 градусов.

Соответственно, поскольку углы все одинаковы, то и длина пролетов должна совпадать. Это дает большое упрощение при расчетах.

Поскольку нам известно расстояние между параллельными мауэрлатами и углы наклона крыши, делим это расстояние на два, и умножаем на тангенс угла. В итоге вычислений должна получиться высота, на которой будет располагаться коньковый брус.

Длина конькового прогона

Коньковый прогон вычисляется по простой формуле: длина крыши минус ее ширина.

Поскольку мы знаем, какая высота крыши и расстояние от мауэрлата до центра, нам достаточно применить теорему Пифагора для вычисления длины стропильной ноги.

Она в данном случае выступает в роли гипотенузы: сумма квадрата высоты и квадрата половины расстояния между длинными мауэрлатами нужно возвести в квадратный корень. и мы получим длину стропильной ноги.

Длина диагональных стропил

Диагональные стропила очень важны. Они несут на себе большинство нагрузки крыши, учитывая особенности ее формы.

Чтобы узнать длину диагональных стропил, нужно сумму квадратов половины расстояния между длинными мауэрлатами и длинны центральных стропил возвести в квадратный корень.

И мы получим длину диагональных стропил.

Шаг установки стропил

Учитывая то, что в одних местностях меньше осадков, в других больше, нужно учитывать нагрузку на крышу.

К примеру, если крыша всю зиму будет в снежной шапке шириной полметра, это 500 кг на кв метр.

Соответственно стропильных ног понадобиться больше, чтобы выдержать такую нагрузку и не обвалиться. И расстояние между стропильными ногами значительно сократится.

Также стоит учесть ширину доски. К примеру, если нагрузка на кв метр 150 кг, диаметр бруса, если это брус, должен составлять хотя бы 20 см.

Шаг установки нарожников

Нарожники располагаются обычно с таким же шагом, как и основные стропила системы.

Это упрощает расчеты. Хотя и не является обязательным условием.

Нижний край крепится к мауэрлату. А верхний — к диагональному стропилу.

В данном случае отмеряем шаг, и высчитываем высоту каждого нарожника, учитывая, что расстояние от мауэрлата до места, где должен крепиться наружник к диагональному стропилу — гипотенуза. А расстояние от края до места крепления нарожника к мауэрлату — катет.

Чтобы узнать нужную длину, применяем теорему Пифагора.

Дополнительные элементы системы

На счет дополнительных элементов системы, их нельзя устанавливать много. Они могут быть необходимы в тех случаях, если расстояние между боковыми мауэрлатами слишком большое, и крыша рискует провисать.

Однако если количество дополнительных элементов системы будет слишком большое, они будут тянуть крышу вниз своим весом. Что еще хуже.

То же касается материалов. Они не должны быть сильно тяжелыми. Учитывая, что их устанавливают внутри крыши, они вообще не должны иметь дополнительных функций.

Как стропила, которые должны частично противостоять влаге и погодным условиям.

— Стропильная система вальмовой крыши

Источник: https://nesmetnoe.ru/stroitelstvo/krovlya/104-stropilnaya-chast-valmovoj-kryshi.html
