Варианты крепления стропил двухскатной крыши

Конструкция, виды и монтаж стропильной системы двускатной крыши дома

Двускатная крыша – самый простой, недорогой и потому весьма популярный в частном домостроении вид крыши. Такую конструкцию можно вполне построить своими руками, если имеются хотя бы некоторые строительные навыки. Главным элементом крыши является ее стропильная система, от правильного монтажа которой зависит прочность и долговечность всего здания.

Элементы конструкции двускатной крыши

Для строительства стропильной системы любой крыши обычно выбирают древесину хвойных пород (сосна), прочную, легкую, долговечную и недорогую.

Чтобы правильно составить проект двускатной крыши, нужно хорошо знать, из каких элементов она состоит. Рассмотрим ее основные конструктивные элементы:

Мауэрлат – брус квадратного сечения размером от 100 мм до 150 мм, который прокладывается по периметру дома с креплением на несущих стенах. Служит для того, чтобы передавать нагрузку от стропил на несущие стены.

Стропильные ноги (стропила) – доски с сечением 50 (100)х150 мм, формирующие основной контур крыши и образующие треугольник. Они равномерно передают нагрузку от кровли на мауэрлат. Устанавливаются на расстоянии друг от друга от 60 до 120 см, что зависит от тяжести кровельного покрытия.

Конек – горизонтальный элемент крыши, соединяющий скаты крыши в ее верхней точке и формирующийся в результате соединения стропильных ног.

Кобылки – небольшие отрезки доски, служащие продолжением стропил от мауэрлата и образующие свес крыши. Их использование позволяет брать стропила меньшей длины, что делает монтаж более легким.

Свескрыши – предназначен для отвода дождевой воды от стен здания, поэтому должен выступать на 40 см и более от стены.

Лежень – горизонтальный брус такого же сечения, как и мауэрлат, лежащий на внутренней несущей стене здания; предназначен для равномерного распределения нагрузки от стоек крыши.

Стойки – вертикальные бруски с сечением, как у мауэрлата, передающие нагрузку от конька на внутреннюю несущую стену.

Затяжки – элементы висячей стропильной системы, объединяющие снизу стропильные ноги в треугольник.

Подкосы – отрезки досок, устанавливающиеся под углом от стропильных ног к нижним несущим элементам. Затяжка вместе с несколькими подкосами образует ферму – прочную конструкцию, которая распределяет нагрузки при больших пролетах.

Обрешетка – доски или бруски, которые фиксируются к стропилам перпендикулярно их направлению и соединяют их в единое целое. Она предназначена для равномерного распределения нагрузки от кровельного материала на стропильные ноги.

Виды

Стропильные системы бывают висячими и наслонными.

Висячие стропила устанавливают, если между несущими стенами расстояние не больше 10 м и нет внутренней несущей стены. Стропильные ноги опираются на несущие стены и соединяются внизу затяжкой.  При этом образуется треугольник. Для усиления его жесткости можно установить верхнюю затяжку на расстоянии от конька не меньше 50 см.

Наслонные стропила – это такая же конструкция, у которой посередине имеется опорная балка, чтобы передавать вес от конька на внутреннюю несущую стену, если та располагается строго посередине здания.

Лучшим вариантом считается конструкция, в которой наслонные и висячие стропила чередуются.

Угол наклона двускатной крыши

Чтобы двускатная крыша была прочной и долговечной, важно правильно определить угол наклона ее скатов. Его величина зависит от многих условий, в том числе, от климата местности, от особенностей выбранных стройматериалов, от архитектурных особенностей здания.

Если здание строится в регионе, где часты сильные ветры, то стоит выбрать вариант с пологой крышей, чтобы уменьшить давление ветра на конструкцию. Если же в данной местности не редкость обильные снегопады, то угол наклона крыши лучше увеличить, чтобы снежные массы не скапливались на ней, иначе необходимо будет установить снегозадержатели.

Составление проекта

Перед началом строительства крыши нужно составить ее проект, начертить внешние формы каркаса, соблюдая масштаб, чтобы видеть перспективы. Оптимальной высотой крыши опытные строители считают одну треть от значения длины здания. Далее определяют тип стропильной системы, жилым или нежилым будет чердак, чертят схему и делают ее раскладку в проекции, чтобы правильно рассчитать количество нужных материалов.

Технология монтажа

Для деревянных домов мауэрлатом может выступать верхний брус. В кирпичных зданиях в кладку вмуровывают металлические стержни диаметром 10 мм с резьбой, с помощью которых мауэрлат крепится к несущим стенам. При этом обязательно нужно проложить два слоя рубероида в качестве гидроизоляции между кирпичной стеной и мауэрлатом.

Если здание выстроено из пенобетонных или керамических блоков, то для крепления мауэрлата верхний ряд блоков заливается армированным слоем бетона на 20-30 см. Предварительно к арматуре нужно закрепить металлические стержни с резьбой.

Монтаж висячей системы стропил выполняют в следующем порядке:

1. Крепят мауэрлат, следя, чтобы балки были строго параллельны друг другу.
2. Размечают положение стропил на мауэрлате.
3. Подготавливают стропильные ноги: на нижнем конце делают вырез на треть ширины стропильной ноги для ее опоры на мауэрлат.
4. Висячие стропила скрепляют металлическими накладками или болтами. Когда все стропильные треугольники будут готовы, устанавливают две крайние конструкции, а после этого – промежуточные, фиксируя каждую из них временными укосинами.
5. К стропилам крепят кобылки для формирования свеса крыши.
6. Устанавливают обрешетку, коньковую балку, объединяя все стропила в единую систему.

Если используется наслонная система, то порядок монтажа будет иной: сначала устанавливают лежень, на него монтируют опоры, на них – коньковый брус, и уже после этого крепят стропила, фиксируя их на коньковый брус и мауэрлат.

После того, как стропильная система закончена, можно приступать к следующим видам работ: монтажу кровельного покрытия и зашивке фронтонов и свеса крыши.

Источник: https://roof-gid.ru/vidy-krysh/montazh-stropilnoj-sistemy-dvuskatnoj-kryshi/

Устройство стропильной системы двухскатной крыши своими руками

• Золотые руки веб-мастера
• : 14.02.2019 12:57
• 637
• Время чтения (минуты): 1

Конструктивно двускатная конструкция крыши наиболее простая в изготовлении. Она может иметь несколько отличающихся видов: ломаная, ассиметричная и симметричная, но в целом ее конструкция выглядит примерно одинаково во всех случаях. В отличии от других видов, устройство стропильной системы двухскатной крыши своими руками выполнить сможет любой, имеющий строительные навыки, человек.

Двускатная конструкция — самая популярная для обустройства крыши дома

Элементы конструкции стропильной системы

• стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
• лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
• затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

Стропила двускатной крыши

• стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
• подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
• обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

Стропильные системы наслонного типа

• конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
• свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
• кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

Стропильные системы висячего типа

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

• установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
• укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

• на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
• все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

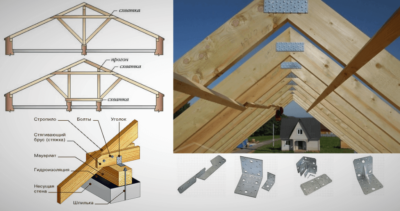

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.

Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

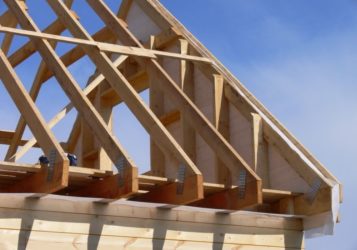

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Установка стропильной системы двухскатной крыши (видео)

Источник: https://ibuildrussia.ru/ustrojstvo-stropilnoj-sistemy-dvuxskatnoj-kryshi-svoimi-rukami

Стропила для двухскатной крыши своими руками: инструкция

Здравствуйте, уважаемые читатели! В этой статье я расскажу о сборке стропильных «ног» для последующего монтажа двухскатной крыши. От подбора материала, точности геометрических параметров стропил и качества их обработки зависит срок эксплуатации крыши и ее устойчивость к нагрузкам.

Инструменты и материалы

Для изготовления стропил нам понадобится:

• Рулетка, уровень и отвес;
• ножовка по дереву, молоток и электродрель со сверлами по дереву (если для соединения элементов предполагается использовать шпильки/болты с гайками);
• простой карандаш для разметки;
• гвозди и скобы.

Пиломатериал для стропил выбирается исходя из размеров крыши, кровельного материала, угла наклона скатов, ветро- снеговой нагрузки и шага установки стропил. Для бань и хозяйственных построек вполне подойдут доски 40х150 мм, для жилых домов — 50х150 мм, 60х150 мм. Для стропильных ног длиной свыше 6 метров потребуются доски в 180 — 200 мм шириной.

Чтобы защитить каркас крыши от возгорания, гниения и повреждения вредителями обязательно используйте специальные средства – антипирены, которыми нужно обработать пиломатериал, до монтажа.

Подготовительный этап

В первую очередь следует выполнить расчет крыши, воспользовавшись таблицами ветровых и снеговых нагрузок для вашего региона, учитывая требования к монтажу выбранного кровельного материала.

На этапе проектирования выбирается тип стропильной системы. Если есть несущая стена или столбчатые опоры по средней линии дома, либо расстояние между фронтонами невелико, монтируются наслонные стропила – стропильные ноги крепятся к коньковому брусу.

В остальных случаях применяются висячие стропила: пара стропильных ног упирается верхней частью друг в друга и дополнительно скрепляется горизонтальными ригелями (растяжками).

Каркас крыши лучше всего монтировать из ели или сосны. Их смолистая древесина более устойчива к гниению, она легка в обработке и доступна по цене. При выборе пиломатериала обратите внимание на его влажность – показатель не должен превышать 18%, иначе по мере высыхания стропила будут деформироваться, что приведет к повреждению конструкции крыши.

Доски или брус для стропил должны быть ровными, лучше всего подобрать материал без сучков. Если все же сучки есть, их не должно быть более трех на погонный метр. Каждый элемент следует визуально проверить на отсутствие скручивания (деформации при высыхании древесины), трещин, загниваний.

По верху стен кирпичного или блочного строения должен быть уложен мауэрлат – опора для стропильной системы. На слой гидроизоляции из рубероида строго горизонтально укладывается брус сечением 100х100 или 100х150 мм и крепится за счет вмурованных в стену шпилек или проволоки. У построек из бревна или бруса мауэрлатом обычно служит верхняя обвязка сруба.

Стропильные ноги двухскатной крыши нижней частью упираются либо в мауэрлат, либо в балки (стяжки), уложенные поперек мауэрлата на опорных стенах . Во втором случае перед изготовлением стропил следует смонтировать эти балки.

Если вы строите брусовый дом, на уровне балок потолочного перекрытия обязательно закрепите поперечные связки из бруса сечением 100х100 мм, если планируется монтаж висячих стропил. Иначе стены могут раздвинуться под нагрузкой на распор.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it

Сборка стропильной системы

Общая схема для стропил будет следующей:

Стропила должны быть строго одной длины, поэтому я советую изготавливать их на земле по шаблону – это проще и удобнее, чем подгонять каждый элемент непосредственно на крыше.

Для создания шаблона удобно использовать доски 50х150 мм. Важно определить:

• как будут крепиться стропила в верхней части — между собой или к коньку (сделать соответствующие вырезы);
• требуемую длину стропил (при необходимости доски сращиваются);
• принцип крепления нижней части к мауэрлату (выполняются соответствующие запилы).

Смонтированные шаблонные стропильные ноги проверяются отвесом на вертикальность и выполняются замеры их длины – двухскатная крыша должна быть строго симметричной, иначе она со временем разрушится из-за неравномерных нагрузок.

Затем шаблонные стропила следует демонтировать и использовать для изготовления стропильных ног. Если есть возможность поднимать на крышу тяжелые конструкции, на земле можно монтировать висячие стропильные конструкции целиком.

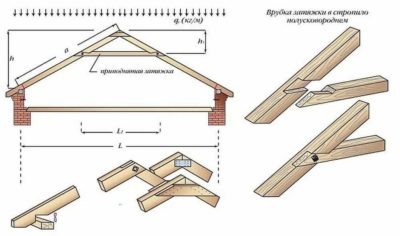

Висячие стропила в верхней части могут соединяться различными способами:

• встык (доски запиливаются под таким углом, чтобы их торцы плотно прилегали друг к другу, с обеих сторон набиваются деревянные накладки);
• внахлест (доски накладываются друг на друга и скрепляются скобами, гвоздями или болтовым соединением);
• в лапу (у каждой из досок в месте стыка выбирается половина толщины, крепление выполняется при помощи шпильки).

Нижняя часть может устанавливаться на мауэрлат:

• всей плоскостью среза, выполненного под необходимым углом (в этом случае для формирования карнизного свеса потребуется закрепить на стропилах обрезки досок – кобылки);
• вырезов в стропильной ноге в виде одинарного или двойного зуба.

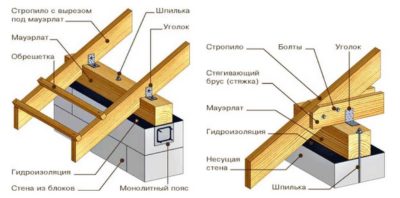

Стропила крепятся к мауэрлату гвоздями (два из них вбиваются под углом и один вертикально), отожженной проволокой (крепится к анкеру, вбитому в кирпичную или блочную стену).

Если требуется нарастить стропильные ноги, то это можно выполнить различными способами:

• срастить две доски, располагая крепеж гвоздями или скобами в шахматном порядке, при этом длина сплоченного участка должна составлять не менее 500 мм и располагаться он должен как можно ближе к коньку;
• выполнить косые запилы на концах двух досок, соединить их торцами между собой и скрепить при помощи деревянных накладок длиной не менее 500 мм;
• между двух досок проложить третью, чтобы она выступала на нужную длину, расположить крепежные элементы в шахматном порядке, в просвет между двумя внешними досками уложить деревянные обрезки подходящей толщины.

Не забудьте все подготовленные деревянные элементы дважды обработать антипиреном и антисептиком (либо комбинированным препаратом) перед сборкой конструкций. Если обрабатывать уже собранную систему, в места сопряжений деталей из дерева защитный состав не попадет. Это заметно снизит устойчивость каркаса крыши к биологическому разрушению.

по теме «Стропила для двухскатной крыши своими руками»:

Монтаж двухскатной крыши: устройство, расчёт, стропильная система

Вариаций исполнения стропильной конструкции двухскатной крыши масса. Ее вид будет во многом зависеть от того, каким будет чердачное помещение отапливаемым или холодным, от наличия несущих перегородок, выбора кровельного материала и, конечно же, от вкусовых пристрастий застройщика. Несмотря на многообразие устройства крыши (стропильной системы и кровельного пирога) основные правила монтажа остаются неизменными.

Проекты двухскатных крыш

Прежде чем начать монтаж крыши необходимо прочертить внешние формы будущего каркаса, обозначая его конфигурацию и высоту, чтобы в общей сложности двухскатная крыша смотрелась пропорционально по отношению к общему строению, одним словом- чётко представить устройство стропил двухскатной крыши. Это можно сделать любым удобным для вас способом, главное при этом сохранить масштаб для реального видения перспектив.

Из опыта можно сказать, что оптимальной высотой крыши считается 1/3 часть от значения длины дома. Тут же воплощаем свои идеи относительно прямой или ломаный скат, разветвление в основных линиях (рис.1), жилое или не жилое чердачное пространство и типом самой крыши, она может быть висячей и наслонной.

Последний вариант чаще применяется при возведении двускатных кровель, поскольку он более практичен и экономичен по расходу пиломатериалов.

Рис.1

а б

Рис.2

После того, как определились с внешним обликом и функциональным назначением конструкции, необходимо начертить схему стропильной системы и сделать ее раскладку в проекции. Это нужно для того, чтобы рассчитать необходимое количество материала для возведения крыши.

https://www.youtube.com/watch?v=L_sN9PgA-Co

От того насколько полноценными и рациональными будут выполнены расчеты во многом зависеть расходная статья общего бюджета на монтаж крыши. К примеру, если вы заранее знаете, что вам потребуется N количество погонных метров бруса, то при раскрое нужно учесть стандартную длину пиломатериала и размер стропильной ноги. Как правило, длинные элементы конструкции приходится делать стыковочными, поэтому без грамотного раскроя можно получить завышенный процент отходов.

Несмотря на то, что двускатные крыши считаются самыми удобными и экономичными по отношению укладки кровельного покрытия, не лишним будет просчитать и количество листового или штучного материала. Поскольку в монтаже каждого из них существуют свои особенности, необходимость нахлеста, количество гребней или волн, технические признаки (односторонняя капиллярная канавка) и т.д, при расчете общей площади поверхности необходимо учесть все эти тонкости.

Высота волны шифера и толщина листа, так же имеют значение, если шифер выбран в качестве кровельного материала.

По с ГОСТ 30340-95 шифер 8 волновой и 7 волновой выпускаются со следующими параметрами: высота волны h – 40 мм, шаг волны (расстояние между соседними гребнями) – 150 мм, и толщина листа – 5,2 или 5,8 мм.

Пример расчетов расходных материалов

В идеальном варианте, когда монтаж двухскатной крыши производится по проекту, делается выборка всех элементов конструкции с обозначением длины и количества каждой позиции. Применив систему рационального раскроя, суммируют объемы по:

• Пиломатериалам (м.п.)
• Утеплителю (м2)
• Пароизоляционной мембране (м2)
• Кровельное покрытие (количество в шт, м2)

Для наглядности расчетов примем за основу дом с конкретными размерами

• Шириной (а) – 5 м
• Длиной (в) – 8 м
• Угол при вершине ( ) – 1200
• Угол ската (А, С) – 300

Начинаем с расчета высоты крыши, она вычисляется следующим образом

h = ½ х а/ tg /2 = 0,5 х 5/ 1,73 = 1,44 мм

длина стропилы (АВ) согласно теореме прямоугольного треугольника, будет равна произведению ½ ширины дома деленное

на синус ½ угла при вершине

L(АВ) = 1/2 х а / sin /2 = 1/2 х 5 / 0,87 + 0,5 =2,87 м

К полученной длине не забываем прибавить длину карнизного свеса, он определяется в диапазоне 0,5 ÷0,8 м. Поэтому итоговый размер стропильной ноги будет равен 2,87 + 0,5 ÷ 0,8 = 3,37 ÷ 3,87 м (остановимся на варианте 3,5м)

Далее определяем площадь поверхности крыши

S поверх. крыши = а х L(АВ) х 2 = 5 х 3,5 х 2 = 35 м2

Это не итоговая цифра количества кровельного материала, который понадобится для покрытия крыши. К нему нужно будет добавить процент отхода исходя из раскроя по конфигурации крыши. Для каждого варианта он будет индивидуальным, поэтому конечный результат будет известен после конкретных расчетов.

Пиломатериал для обрешетки вычисляется тоже несложно. Шаг между обрешетинами (m) принимаем 300 мм. Общее количество

М = L(АВ) / m х в = 3,5 / 0,3 х 8 х2 = 187 п.м.

Доска для стропил вычисляем аналогичным образом. Задается шаг между стропилами, он может варьироваться от 600 до 1000 мм, учитывается сечение доски, вес кровельного пирога, не последнюю роль играет кратность, которую диктуют ширина теплоизоляционных матов и размер листов влагостойкой фанеры или плит ОСП при исполнении сплошной обрешетки.

Все остальные элементы рассчитываются по приведенной схеме.

Набор инструментов для возведения крыши

После того когда полностью определились с конструкций стропильной системы и кровельного пирога, можно скорректировать классический перечень инструментов, который понадобится вам для возведения крыши. Очень удобно для работы наверху иметь ремень для инструментов, так они всегда будут в одном месте и под рукой. В его комплект должны входить:

• Рулетка
• Карандаш или маркер
• Шнурка (отбивка)
• Молоток
• Ножницы для кровельного материала
• Шпатель
• Нож кровельный
• Строительный скотч
• Ножовка
• Шуруповерт с насадкой для саморезов

В некоторых случаях могут понадобиться клеящие составы на основе мастики и монтажная пена.

Некоторые приспособления во многом упрощают процесс монтажа, это шаблоны и рейки с разметкой.

Кровельные мелочи

Так же стоит обратить внимание на так называемые кровельные мелочи, на которые застройщик зачастую не обращает внимание, а ведь они так же влияют на функциональность и долговечность кровельной системы. Использование не качественных саморезов (без клейма производителя и с толщиной ЭПДМ-прокладок менее 2 мм), приводит к подтекам кровли. Не прочное лакокрасочное покрытие на фурнитуре со временем может нарушиться и испортить внешний вид кровли.

Еще один элемент, который важен при устройстве крыши, это снегозадержатели, их отсутствие повышает риск лавинного схода снега с крыши. В свою очередь это может повлечь за собой повреждение водосточной системы, постройки или автомобили, находящиеся под кровлей. Следующей проблемой, которая волнует застройщиков, это проблема конденсата, связана она с недостаточностью вентиляции подкровельного пространства.

Для улучшения воздухообмена, в поверхности крыши необходимо предусмотреть установку элементов выхода вентиляции, они позволяют вентилировать подкровельное пространство более интенсивно, соответственно избежать проблему конденсата.

Пунктом в расходной статье забывают прописывать и антисептические составы, без которых невозможно представить современное строительство из дерева.

Стропильная система двухскатной крыши. Монтаж и его особенности

Начало монтажа начинают с установки опорного бруса – мауэрлата. Его устанавливают на несущие стены и крепят с помощью заранее встроенных анкерных болтов или металлических шпилек. От того насколько ровно будет смонтирован мауэрлат, зависит точность установки всей стропильной конструкции. Его прямолинейность

проверяется с помощью уровня, при необходимости выравнивание производится с помощью подкладок или стесывания выступающих частей. Плоскостность опорного бруса позволить применить один шаблон для изготовления всех стольных ног на земле, а не заниматься подгонкой каждой по месту. Узел опирания стропил на мауэрлат рекомендуется выполнять одним из способов указанных на рисунке 3.

Рис.3

Выполнять запил на мауэрлате или на коньковом прогоне крайне не желателен, это может снизить несущую способность опорных элементов.

Если проектом предусмотрен коньковый прогон, а это более надежный вариант, следующий шаг установка балки в верхней точке фронтонов. Узлы крепления А и Б на рис.1 производятся по схемам показанным на рисунке 4

Рис.4

Коньковый прогон изготавливают из доски 50х200-250 мм, концы балки обрабатывают антисептирующим составом и обертывают гидроизолирующим материалом, торцевую часть оставляют открытой для доступа воздуха. Сборка стропильной конструкции с коньковым прогоном намного проще, чем без него. Дело в том, что наличие продольного бруса позволяет устанавливать пару стропил по отдельности, что экономит время и трудозатраты.

Устройство кровельного пирога

По завершению работ по монтажу стропильной системы, переходят укладке пароизолирующего слоя. Рулонный материал раскатывают параллельно коньковому прогону и крепят с внутренней стороны крыши к стропилам. Стыковые соединения производятся внахлест и герметизируются скотчем.

Сверху межстропильное пространство заполняют утеплителем. Для обеспечения защиты теплоизоляции от увлажнения вследствие возможных протечек кровли или конденсата образующего на внутренней поверхности кровельного покрытия устанавливают подкровельную гидроизоляцию. Ее прибивают с наружной стороны стропил гвоздями или скобами и крепят брусками контр рейки.

Далее устанавливают обрешетку, ее конструкция выбирается в зависимости кровельного материала. С помощью контр рейки и обрешетки создается вентилируемый зазор, это обеспечивает воздушно сухое состояние всех материалов крыши.

Укладка кровельного покрытия является заключительным этапом в устройстве крыши. Его наносят согласно инструкций от производителя. В конце основных работ, приступают к сборке и установке водоотводящих систем, вентиляции, снегозадержателей и лестниц для технического обслуживания кровли.

Источник: http://semidelov.ru/mar/montazh-dvuhskatnoy-kryshi/
