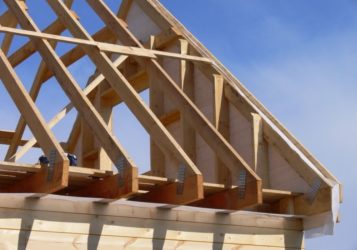

Варианты установки стропил для крыши

В этой статье:

Стропильная система двускатной крыши: устройство, расчет и установка стропил своими руками

При возведении одноэтажных строений особой популярностью пользуется двускатная крыша, имеющая две наклонных поверхности. В основном это связано с простотой стропильной системы, которая быстро устанавливается. Даже без наличия большого опыта в выполнении строительных работ крышу с двумя скатами можно сделать самостоятельно.

Двускатная крыша имеет прямоугольные наклонные поверхности, что позволяет дождевой и талой воде быстро стекать. В состав ее конструкции входит довольно большое количество элементов:

Мауэрлат — распределяет и передает нагрузки, созданные стропильной системой на стены здания. Чаще всего элемент изготавливается из бруса хвойных пород размером 100×100 или 150×150 мм. Брус располагается по всему периметру сооружения и крепится посредством анкеров либо металлических стержней.
Стропильная нога — каркас всех типов крыши создается с помощью стропил. Основной задачей этого элемента является равномерная передача нагрузки, созданной весом крыши, ветром и осадками на мауэрлат. Стропила двухскатной крыши чаще всего изготавливаются из досок сечением 100×150 или 50×150 мм. В соответствии с используемым материалом кровли, шаг монтажа стропил составляет от 60 до 120 см.
Конек — предназначен для соединения двух скатов и создается после крепления всех стропильных ног.
Кобылки — являются продолжением стропил и предназначены для создания свеса крыши. Они должны быть установлены в том случае, если стропильные ноги имеют недостаточную для формирования свеса длину. Благодаря применению кобылок, появляется возможность использовать стропила меньшей длины.
Свес — необходим для отвода талой и дождевой воды от стен, что предотвращает их преждевременное разрушение.
Лежень — расположен на внутренних стенах и предназначен для распределения нагрузки, создаваемой стойками крыши. Чаще всего изготавливается из бруса сечением 100×100 или 150×150 мм.
Стойки — вертикальный элемент стропильной системы крыши, необходимый для передачи нагрузки от конька к внутренним стенам.
Подкосы — необходимы для распределения и передачи нагрузки от стропил к несущей стене.
Затяжка — удерживает стропила, не позволяя им разъезжаться. Вместе с подкосами формирует прочную конструкцию, называемую ферма.
Обрешетка — необходима для распределения веса всей крыши между стропилами, обеспечивает их соединение.

Несмотря на сравнительно большое количество элементов, устройство двускатной крыши не является очень сложным. Именно благодаря простоте монтажа, она и пользуется такой популярностью.

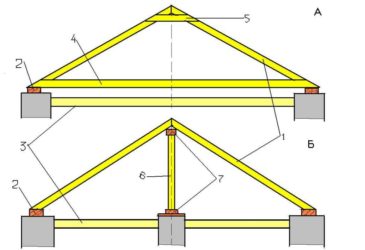

Виды системы стропил

Существует два основных типа системы стропил двускатной крыши, а также их сочетание. Чтобы сделать правильный выбор, следует рассмотреть все возможные варианты.

Висячие стропила рекомендуется использовать в ситуации, когда расстояние между внешними стенами не превышает 10 метров. Висячие стропила устанавливаются благодаря креплению ноги к несущей стене и коньковому прогону. Особенность висячей стропильной системы двухскатной крыши заключается в том, что на стропильные ноги воздействует распирающее усилие. Для снижения его влияния используются висячие стропила с затяжкой, которая располагается между ногами.

Чаще всего затяжки устанавливаются снизу и в такой ситуации они выполняют функцию несущих балок. Однако затяжки также подвергаются воздействию распирающей силы, и в подобной ситуации крайне важно обеспечить их надежное крепление к стропильной ноге. Следует помнить, что чем выше расположен этот элемент, тем большим окажется показатель прочности всей конструкции.

Наклонные стропила могут использоваться при создании любого типа крыши. Наклонная система предполагает наличие в конструкции таких элементов, как стойки и лежень, расположенный параллельно мауэрлату. Это необходимо для снижения нагрузки на всю конструкцию. Следует помнить, что наклонная система стропил работает исключительно на изгиб. При этом она является более простой в сравнении с предыдущей, хотя и требует установки стойки.

При создании крыши сложной конфигурации, стоит использовать комбинированный вид стропильной системы.

Расчеты двускатной крыши

Угол наклона выбирается в зависимости от архитектурных требований и используемого кровельного материала. При расчетах необходимо уделить внимание нескольким основным моментам:

Минимальный наклон крыши составляет 5 градусов, а максимальный может доходить до 90.
В районах с обильными атмосферными осадками желательно делать крутые скаты. Если угол наклона находится в диапазоне от 35 до 40 градусов, то вода не будет задерживаться на крыше. Однако в такой ситуации возведение чердака становится невозможным. Для решения этой проблемы можно использовать ломаную конструкцию крыши.
Когда сооружение возводится в местности с сильным порывистым ветром, предпочтение следует отдавать пологой крыши с углом наклона в 15−20 градусов.
Увеличение угла приводит к повышению парусности крыши, а, следовательно, увеличиваются и затраты.

Перед приобретением материалов для строительства двускатной крыши, желательно точно рассчитать ее площадь. Для этого потребуется выполнить следующие действия:

Определяется площадь одного ската и полученное значение удваивается.
Так как скат представляет собой прямоугольник, то достаточно перемножить его длину и ширину, чтобы определить площадь.
Длина ската равна сумме длин несущей стены и выступов кровли над фронтоном.
Для определения ширины следует к длине стропильных ног добавить размер выступа крыши над стеной.

Установка мауэрлата

Именно этот этап является первым при возведении всех типов крыши:

Если стены возводились из бревен либо бруса, то самый верхний из них и будет являться мауэрлатом.
При строительстве кирпичных стен, в кладку следует замуровать металлические стержни с резьбой, на которых впоследствии будет установлен мауэрлат. При этом диаметр стержней должен составлять минимум 10 мм, а шаг их установки равен 1−1,5 метра. Гидроизоляционный слой следует расположить между мауэрлатом и кладкой.
Стены из пенобетонных и керамических блоков должны иметь армированный слой высотой в 200−300 мм с установленными на нем резьбовыми штырями. После этого они заливаются сверху бетоном.
Мауэрлат является своеобразным фундаментом всей стропильной системы, и его следует изготовить из бруса сечением 150×150 мм.
Этот элемент конструкции крыши следует укладывать на гидроизоляционный слой.
Чтобы избежать провисания, рекомендуется сделать обрешетку, состоящую из ригеля, стоек и подкосов.

Монтаж стропильных ног

Оптимальным вариантом для двускатной крыши является комбинированная система. Это позволит не только создать надежную конструкцию, но и сэкономить на материалах. При выполнении работ по монтажу этого элемента необходимо помнить о некоторых нюансах:

Материалом может быть только качественная древесина без трещин и сучков.
Стандартный размер стропил составляет 50x150x6000 мм. Если их длина превышает шесть метров, то необходимо увеличить ширину до 180 мм.
Для создания шаблона ноги доску следует приложить к балке перекрытия и торцу конька, очертив после этого две линии, по которым необходимо отпилить доску.
Все остальные стропила изготавливаются в соответствии с этим шаблоном.
Заготовки устанавливаются нижним запилом на балке перекрытия.
Когда монтируются стропила, после установки одной ноги необходимо сразу закрепить вторую с помощью гвоздей. Это позволит снизить нагрузку на коньковый брус.

Увеличение жесткости конструкции

Для укрепления крыши следует выполнить следующие действия:

Для зданий небольшого размера, например, бани, каждая пара стропил соединяется внизу посредством затяжки, а сверху — ригеля.
Если ширина дома составляет более шести метров, то посередине стоит установить опоры, называемые бабками. Они должны располагаться у каждой пары стропил.
Когда длина несущих стен составляет 10 метров и более, то без укрепительных балок не обойтись. Подкосы в этой ситуации выполняют роль дополнительных опор. Они должны крепиться ко всем стропилам в средине стропильных ног либо близко к коньку.
При создании длинных крыш особое внимание следует уделить снижению нагрузки на фронтоны. Для этого потребуется установить раскосы, верхний конец которых крепится к углу фронтонной балки, а нижний — к центральному перекрытию.
Для получения максимально прочной конструкции использовать гвозди не рекомендуется.

Создание обрешетки

Это последний этап формирования системы стропил. Именно на обрешетку укладывается кровельный материал, а алгоритм выполнения работ имеет следующий вид:

Обрешетка выполняется исключительно из сухого бруса, на котором нет сучков и трещин. Брусья следует крепить снизу, а около конька устанавливается две доски, между которыми не должно быть зазоров.
Если планируется использовать мягкий кровельный материал, то стоит сделать два слоя обшивки: сплошной и разряженный. Сначала параллельно коньку крепятся доски сечением 25×140 мм. При этом зазор между ними не должен быть более 10 мм. На доски укладывается сплошной слой обрешетки, для которого лучше использовать кровельную фанеру.
Под металлочерепицу, шифер и кровельную листовую сталь достаточно уложить один слой бруса сечением 50×60 мм, с шагом в 10−50 см.

После монтажа и укрепления системы стропил остается заняться кровлей.

Источник: https://planken.guru/vse-dlya-kryshi-i-krovli/ustroystvo-stropilnoy-sistemy-dvuskatnoy-kryshi.html

Стропильная система своими руками

Установка всей конструкции крыши – дело сложное. Без опыта и сноровки справиться сложно. Лучше заказать кровельные работы в ИнноваСтрой. Результатом деятельности строительной компании станет правильно установленная стропильная система и, соответственно, готовая красивая крыша.Если же все-таки есть желание попробовать самому стоит прислушаться к нашим советам. Стропильная система крыши своими руками разложена по полочкам.

Составляющие стропильных систем

Чтобы вся стропильнаясистема своими руками была установлена качественно, необходимо знать составляющие конструкции крыши.

Стропила представляют собой опору всей конструкции крыши. Дополнительные элементы, которые в совокупности образуют конструкцию крыши, такие:

мауэрлат;
стропильные стойки;
стропильный прогон;
затяжки и подкосы;
лежни;
обрешеточный брус.

Мауэрлат представляет собой жесткую конструкцию из бруса, которая крепится на несущих стенах. Играет роль основы под стропила. Распределяет нагрузку равномерно на все стены дома.Стропильные стойки – брусья устанавливаемые вертикально. Держат верхнюю часть стропил. Принимают на себя частично вес стропил.Стропильные прогоны располагают горизонтально под коньком крыши и верхней частью стропил. Снимают напряжение ферм.

Затяжки и подкосы представляют собой опорный брус, который поддерживает стропила.Лежни являются установочной опорой для стоек и подкосов.Обрешеточный брус монтируется перпендикулярно стропилам. Является основой для установки кровли.

Разновидности стропильных систем

Прежде чем устанавливается стропильная система своими руками, следует выбрать сам тип конструкции крыши. Существует три вида конструкции стропильных систем: висячие, наслонные, гибридные.

Висячие системы устанавливаются преимущественно при ширине крыше до 6м. Стропила крепятся по нижнему краю к несущим стенам; по верхнему краю – к коньковому прогону. Для большей жесткости конструкции устанавливается затяжка. Вдобавок она не дает всей системе разъезжаться.Висячая система крыши обеспечивает минимальную деформацию при усадке. Во все сезоны кровля сохраняется сухой, отсутствуют протечки.

Если ширина фронтальных стен превышает 8 м, дополнительно устанавливаются следующие элементы:

бабка (поддерживает конек);
подкосы (удерживают стропильные ноги);
подмоги (усиливают стропильные ноги).

Наслонные системы очень просты. Устойчивость всей конструкции обеспечивается за счет лежней, которые крепятся к мауэрлату. Стойки берут на себя часть нагрузки, снимая ее со стропильных ног. Минусом системы является необходимости покупки дополнительного бруса для обустройства лежней.Гибридные системы представляют собой сложную систему соединений, усилений, переходов, балок, стоек, лежней, укосов и прочих дополнительных элементов. Применяется для строительства ломаных крыш.

Самостоятельно такие крыши установить сложно. Если победила настойчивость и желание, стропильная система крыши своими руками может быть установлена при получении консультаций по строительству у специалистов.

Стропильная конструкция двускатной крыши

Стропильная система двускатной крыши своими руками (видео в конце статьи) является основой для иных более сложных систем, так как форма треугольника присутствует везде.На примере этого типа крыши стоит рассмотреть, как производятся все расчеты выбора угла наклона стропил, а также иных параметров.Минимальный угол наклона кровли составляет пять градусов. Казалось бы, зачем выверять наклон стропил. Но на практике угол наклона подбирается в зависимости от выбранного материала для кровли. Чем круче делают скат, тем фактурнее должен быть материал.

Также принимается во внимание количество слоев кровельного материала. Так, для трехслойных фактур угол наклона наименьший и не превышает 15 градусов. Для двухслойных материалов он составляет до 20 градусов; для однослойных – до 45 градусов.Кроме того, необходимо производить расчеты шага стропил, их длины, сечения стропил и иных элементов конструкции.Чем шире шаг, тем большим является сечение. Для жилых домов сечение бруса для стропил должно составлять не менее 150 мм; для дачных и иных построек – около 100 мм.

Чтобы рассчитать, сколько потребуется стропил для установки на один скат крыши, составляется следующая формула: Х = ДС : ШС + 1КН, где ДС – длина стропила, ШС – шаг стропила, 1КН – крайняя нога. Полученную величину необходимо умножить на два, и получается количество необходимых стропил.Длина стропил рассчитывается, по школьной формуле вычисления периметра треугольника. Так, чтобы узнать нужную величину, нужно сложить высоту крыши и половину длины фронтона, а затем умножить на 2. К полученному числу прибавляют 30 – 70 см с учетом карнизных свесов.

Как встанет стропильная система двускатной крыши своими руками, устроительство которой просчитано самостоятельно, предсказать сложно. Процесс подсчетов даже в данном случае весьма трудоемкий, а допущение ошибок чревато неправильной установкой всей системы. Лучше заранее побеспокоится и еще на этапе проектирования сделать просчеты у специалистов.

Монтаж стропильной системы

Стропильная система своими руками устанавливается в несколько этапов:

установка мауэрлата;
установка и крепление стропил;
установка фронтонов и обрешетки.

Как устанавливается стропильная система двускатной крыши своими руками, пошагово стоит рассмотреть.

Шаг 1.

По периметру дома в кирпичи верхнего ряда кладки вмуровываются шпильки. В гидроизоляционной пленке делаются соответствующие отверстия. Через них продеваются шпильки; пленка разглаживается. Гидороизоляция прокладывается под мауэрлат даже в том случае, если стены дома выложены из дерева.

Шаг 2.

В брусьях мауэрлата делают сквозные отверстия, через которые продеваются шпильки. Затем они затягиваются под резиновую шайбу. Концы шпилек загибают под углом 90 градусов; дополнительно фиксируют гвоздями.

Шаг 3.

Внизу стропильных ног делается запил для крепления к мауэрлату. Верхние их края подрезаются под коньковый прогон.

Шаг 4.

На мауэрлате делают пометки, где будут крепиться стропила. Такие же пометки делают на коньковом прогоне.

Шаг 5.

По фронтонам устанавливают стойки; на них кладут брус. Если длины бруса недостаточно его доращивают таким способом. В недостающем месте привинчивают с двух сторон дополнительный кусок бруса.

Шаг 6.

В зависимости от типа стропильной конструкции в мауэрлате и коньковом прогоне делают соответствующие надпилы, отверстия для крепежа.

Шаг 7.

Устанавливают стропила. При этом уровнем каждый раз выверяют горизонтальность конструкции.

Шаг 8.

Чтобы снизить нагрузку к стропильным ногам крепят затяжки и подкосы. На уровне конькового прогона в местах, где образовывается угол между стропилами, крепят дополнительные накладки.

Шаг 9.

Устанавливают готовые деревянные щиты фронтонов.

Шаг 10.

Отмечаются места для установки дымохода, вентиляционной шахты.

Шаг 11.

Выстилают гидроизоляцию.

Шаг 12.

Крепят обрешетку. Ее шаг зависит от выбора кровельного покрытия. Под профнастил делают шаг в 440 мм, под металлочерепицу – в 350 мм.

Шаг 13.

Производится наметка под обрешетку для кровельного покрытия.

Шаг 14.

Набивается обрешетка под установку кровли. При этом делают зазоры для дымохода, вентиляционных каналов.

Шаг 15.

Устанавливается кровля.

Стропильная система односкатной крыши

Односкатная крыша представляет собой половину двускатной. Но есть и различия. Если фронтоном двускатной крыши признается ширина дома, то для односкатной – его длина.

Соответственно односкатная стропильная система своими руками с одной стороны крепится на фронтон, с другой стороны – на заднюю стенку строения.Установка стропильной конструкции достаточно простая. Но если длина пролета достаточно велика, стропила укрепляются стойками с погоном, подкосами.

Угол наклона стропил зависит от ряда факторов:

выбора кровельного материала;
степени нагрузки при выпадении снега и дождя;
степени нагрузок при сильном ветре.

Стропильная система четырехскатной крыши

Четырехскатная крыша, стропильная система своими руками которой представляет собой сложную конфигурацию. Разновидности ее шатровая и вальмовая конструкции.Особенностью вальмовой крыши является одновременное использование обычных стропил и диагональных, которые в свою очередь обеспечивают четкое разделение крыши на четыре части.Шатровая конструкция устанавливается на стены, которые имеют одинаковую длину. В результате все скаты крыши имеют форму одинаковых равнобедренных треугольников.

Еще два варианта – полувальмовая голландская и полувальмовая датская крыши. Стропильная их система имеет такие особенности: в первом случае треугольные торцевые скаты (вальмы) имеют усеченную форму; во втором – торцевой скат усечен по верхнему краю. У конька он имеет вертикальную конструкцию.Наибольшие трудности возникают при монтаже стропил. Конструкция предусматривает крепление диагональных стропил. Они соединяют углы систем с коньковой частью.Преимуществом четырехскатной крыши является то, что данная конструкция выдерживает любые постоянные и временные нагрузки.

Стропильная система ломаной крыши

Ломаную крышу еще называют мансардной. Стропильная система ломанойкрыши своими руками состоит из двух частей: треугольника и трапеции. Вся сложность установки конструкции заключается в то, что стропила крепятся под разным углом. Боковые стропила при определении по вертикали образуют угол в 45 градусов; угол наклона верхней части стропил варьируется в диапазоне 5 – 30 градусов.

Нижние стропила имеют наслонную конструкцию. Они упираются своей нижней частью в мауэрлат. Верхняя часть крыши имеет опорную раму, куда упираются нижние стропил своей верхней частью.От опорной рамы к коньковой части монтируется второй ряд стропил. Они по типу конструкции могут быть или наслонными, или висячими. Какой вариант выбрать каждый решает сам, исходя из своих предпочтений.

Обычно угол ската нижних стропил больший, чем верхних. Поэтому и получается необычная ломаная форма крыши. Но в некоторых случаях угол наклона нижних и верхних стропил совпадает. Крыша внешне подобна обыкновенной двускатной. И все же конструкция у нее сохраняется такая же, как у любой другой ломаной крыши.

Стропильная система мансардной крыши своими руками по типу может быть наслонной или висячей. В последнем случае, поскольку расстояние между стропилами соблюдается большое (до 600 мм), стены потребуется дополнительно утеплять.Преимуществом ломанной мансардной крыши является то, что благодаря изогнутой конструкции, использованию стропил с разным наклоном, помещение под крышей гораздо большее чем при любом другом устройстве крыши.

Стропильная система каркасного дома

Стропильная система каркасного дома своими руками может быть различной. Чаще всего выбирают мансардный вариант. Но также конструкция может представлять щипцовую или многощипцовую конфигурацию.В щипцовых система предусматривается использование висячей и наслонной конструкций. Если выбирается наслонная, чтобы разгрузить коньковую балку и перенести часть веса на мауэрлат посередине прокладывается дополнительная опорная балка.

Висячие конструкции устанавливают в тех случаях, когда посередине дома не предусмотрена несущая стена, а также – когда расстояние между стенами минимальное.Стропила упираются в стены, в результате чего возникает эффект распирания. Чтобы перераспределить нагрузку, стропила укрепляются затяжками. В результате конструкция приобретает форму треугольника.

Как видите, стропильная система своими руками (видео ниже) делается с учетом многих составляющих. Специалисты не советуют без опыта и необходимых знаний начинать ее установку.

Источник: https://innstroy.ru/enciklopedija-stroitelstva/stropilnaya-sistema-svoimi-rukami

Как устроена стропильная система двускатной крыши

Практичность, надежность и простота конструкции двускатной крыши делают ее доступной для самостоятельного возведения даже начинающему застройщику. В этой публикации будет подробно рассмотрена стропильная система двухскатной крыши: ее разновидности, конструктивные элементы и правила проведения расчетов.

Стропильная система двускатной крыши

Классическая двускатная крыша представляет собой две наклонные плоскости, расположенные в форме равностороннего треугольника. Стропильная система – это каркас крыши, созданный из связанных между собой опорных элементов. В зависимости от предполагаемых нагрузок, воздействующих на крышу постройки в процессе эксплуатации, элементы каркаса могут быть изготовлены из древесины или металла.

Назначение стропильной системы

Стропильная система двускатной крыши решает три основные задачи:

Придание кровельным скатам необходимого угла наклона, который позволяет выдерживать максимальные для данной местности снеговые и ветровые нагрузки, дает возможность беспрепятственному сходу воды и снега с кровельного материала.
Равномерное распределение нагрузок на каркас здания, создаваемых весом кровельного пирога, атмосферными осадками, ветром.
Создание основы для крепления теплоизоляции кровельного материала. Узлы стропильной системы двухскатной крыши с кровлей создают пространство, защищающее постройку от теплопотерь и проникновения влаги.

Правильно спроектированная стропильная система должна выдерживать весьма серьезные нагрузки, которые могут превышать 500 кг/м2.

Именно поэтому все расчеты, связанные с выбором материала, сечения и шага установки стропил, рекомендуем доверить профессионалам, имеющим разрешение и опыт в выполнении подобных работ.

Как уже отмечалось выше, разрез крыши с двумя скатами представляет собой равнобедренный треугольник. Горизонтальная плоскость треугольника опирается на стены постройки. Наклонные плоскости – это не что иное, как скаты крыши. Угол наклона скатов формируется углом между основанием кровли и ее коньком.

Основные конструктивные элементы

Для простоты понимания данной конструкции рассмотрим основные элементы стропильной системы двухскатной крыши:

Стропильные ноги – основные конструкционные элементы каркаса, благодаря которым создается необходимый наклон плоскостей крыши. Плоскости, образованные стропильными брусами являются основой для монтажа настила.
Мауэрлат – это элемент опорной конструкции, который крепится к верхнему торцу внешних стен постройки. Мауэрлат для двускатной крыши позволяет максимально равномерно распределить массу кровельной конструкции.
Затяжки представляют собой поперечные элементы каркаса, соединяющие в единый узел попарно расположенные стропила. Основное назначение затяжек – увеличения жесткости всей системы.
Лежни располагаются параллельно мауэрлатам и связывают между собой затяжки. В качестве опоры они используют верхний торец внутренних несущих стен. Назначение – распределения воздействий на стропильную систему.
Балки перекрытия, устанавливаются между мауэрлатами и лежнем. Служат основой для крепления пола в чердачном помещении и потолка помещений постройки. Балки устанавливаются на затяжки.
Коньковый прогон связывает между собой верхние части стропил. Этот элемент конструкции применяется в большинстве схем возведения стропильной системы.
Боковой прогон – дополнительная конструктивный элемент, поддерживающий стропила и снимающий с них часть нагрузки.
Стойки (бабки) основные конструктивные элементы системы усиления каркаса, которые принимают на себя некоторые нагрузки от прогонов.

В некоторых схемах применяются вспомогательные конструкции – кобылки – обеспечивающие создание карнизного свеса крыши при нехватке длины стропильных ног.

Каркас крыши может быть представлен в виде трех узлов:

Обрешетка – основа для крепления теплоизоляционного слоя и кровельного материала. Монтируется на стропила. Стропильные ноги нижним концом опираются на мауэрлаты, верхним – на подстропильную систему
Основная стропильная система, выполненная в виде смонтированного стропильного бруса.
Подстропильная система представляет собой определенный набор дополнительных элементов каркаса: прогоны и стойки. При увеличении длины пролета, используют дополнительные конструктивные элементы – подкосы. Среди мастеров в ходу другое название подкосов – «подстропильные ноги». Независимо от названия, основная задача этих элементов – поддерживать боковые прогоны. Одним концом подкос упирается в стропильный брус, вторым – в лежень. Подкосы стропил играют важнейшую роль в каркасе крыши – предотвращают деформацию стропильной ноги и значительно увеличивают ее несущую способность.

Конструктивные особенности и виды стропильных систем для двухскатной крыши

Стропильные ноги являются основным элементом любого каркаса двускатной крыши. В зависимости от геометрии и размера кровли, все остальные конструктивные элементы каркаса могут не применяться или использоваться частично при его возведении.

По способу установки ног, схема стропильной системы крыши может быть:

наслонного типа;
висячего типа.

Главное условие установки наслонных стропил обустройство надежной опоры в верхней и нижней части. В качестве опоры верхней части выступает горизонтальный коньковый узел стропильной крыши. Нижний край стропил упирается в мауэрлат или в верхний венец сруба.

Возведение наслонной стропильной системы допускается при расстоянии между фронтонами не более 6 м. При большем расстоянии требуется усилить систему вертикальными стойками, с упором в лежень, расположенный на верхней части промежуточной стены.

На рисунке ниже показаны наслонные стропила: конструкция и узлы, входящие в такую стропильную систему.

Висячие стропила упираются «пятками» в затяжку. В верхней части стропильные ноги упираются «друг в дружку». Такая конструкция представляет собой отдельный модуль в форме равнобедренного треугольника, который в среде строителей именуется стропильной фермой. Данная конструкция работает на распор, но затяжки гасят данный процесс, передавая на стены постройки вертикально направленную нагрузку.

Основные схемы и типы крепления стропильной системы висячего типа

Существует масса вариантов конструкций висячей стропильной системы, среди которых наиболее распространены всего три:

Треугольная трехшарнирная. Конструкция стропил представляет собой классический треугольник, верхние стороны которого испытывают нагрузки на изгиб, нижняя (затяжка) гасит растяжение. Для соединения элементов узла применяется лобовая врубка с одинарным или двойным зубом.

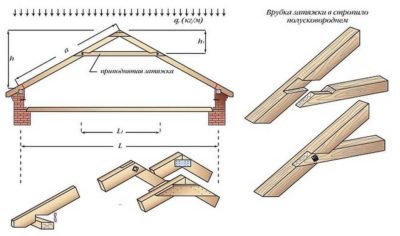

Треугольная трехшарнирная с приподнятой затяжкой. Данная схема идеально подходит при необходимости создания жилой мансарды. Приподнятая затяжка увеличивает нагрузку стропильной системы на растяжение, что обеспечивает равномерное распределение нагрузки на мауэрлаты. Крепление затяжки к стропильной ноге производится методом врубки «полусковороднем».
Треугольная трехшарнирная с бабкой и дополнительными подкосами. Такая конструкция применяется для снижения нагрузки на прогиб стропила. Затяжка в такой системе опирается на хомут бабки, нивелируя растяжения благодаря подтягиванию книзу конькового узла, который, в свою очередь, воздействует на подвес сжимая стропила.

Безраспорные и распорные стропильные системы наслонного типа

Бревенчатые и брусовые дома плохо переносят нагрузки, действующие на распор наружных стен.

В таких случаях практикуется безраспорная стропильная система двускатной крыши, которая предполагает две точки опоры для каждой стропильной ноги:

Нижняя часть скосом упирается в мауэрлат. Длина скоса не должна превышать сечение балки.
Верхняя часть опирается на коньковый прогон.

Особенностью данной конструкции является жесткое крепление стропильных ног между собой в верхней части. Для крепления стропильной ноги к мауэрлату применяется метод подвижного соединения при помощи стальной гибкой пластины.

При возведении стропильной системы двускатной крыши применяют и распорные конструкции, которые являются нечто средним, между висячими и наслонными стропилами. Распорное крепление стропил двухскатной крыши предполагают изменение в системе крепления стропильных ног к мауэрлату с подвижного на жесткое. Такие схемы применяются исключительно в домах с толстыми капитальными стенами с жестким креплением мауэрлата. Стропила в такой конструкции нижними частями упираются в стены, верхними – друг в друга. Коньковый прогон используется, но значительной роли в жесткости каркаса не играет. Для снижения распорных нагрузок в конструкцию включают схватку.

Чтобы повысить надежность каркаса крыши применяют ветровые связи стропильной кровли, задача которых передача ветровых нагрузок на несущие стены конструкции и обеспечения пространственной жесткости крыши. Для создания вертикальных ветровых связей стропильной системы устанавливают подкосы у каждой стойки. Нижняя часть данных элементов конструкции опирается на лежень.

Правила самостоятельного расчета стропильной системы

При самостоятельном расчете стропильной системы необходимо определить правильное сечение бруса исходя из воздействующих на нее постоянных и временных нагрузок, включающих в себя:

Массу материалов кровельной и стропильной системы.
Давление ветра и атмосферных осадков.

К постоянным нагрузкам относятся масса обрешетки и кровельного покрытия. Подбирая материалы следует учитывать, что давление на каркас не должно превышать 50 кг/м2. Снеговая нагрузка на каркас равна весу снега, умноженному на коэффициент, который зависит от угла уклона скатов.

Сечение стропильной ноги зависит от шага. Чем меньше расстояние между стропилами, тем меньше сечение бруса. Для простоты понимания рекомендует ознакомиться с таблицей зависимости длины, шага и сечения стропильных ног.

Высота конька зависит от угла наклона кровли. Оптимальный для сброса осадков угол 35 — 45°. В регионах с сильной ветровой нагрузкой используют угол наклона кровли от 20 до 45°.

При создании стропильной системы двускатной крыши лучше использовать сухой брус хвойных пород 1-3 категории. Для ригелей и затяжек используется сосна или лиственница 1 сорта. Для стропил, мауэрлатов, стоек и прогонов применяется материал не ниже 2 сорта. Все остальные элементы каркаса можно создавать из древесины 3 сорта.

Стропильная система двускатной крыши каркасного дома — видео

Источник: https://glav-dacha.ru/stropilnaya-sistema-dvuskatnoy-kryshi/

Стропильная система: все виды и схемы (85 фото). Выбор оптимального варианта крыши для частного дома

Крыша служит надёжной защитой помещений от различных природных явлений. Она является базовым элементом при постройке частного дома. Стропильная система – это несущий каркас крыши, на которую возлагается большая тяжесть и нагрузка: ветер, снег, каркас. Чтобы не было неприятностей при эксплуатации — кровле необходимо быть надёжной и крепкой.

Стропильная система – базовая часть крыши, она влияет на прочность самой кровли, стойкость к изменениям погоды. На конструкцию влияет форма крыши и план частного дома, а также детали, которые будут использоваться.

Стропильная система, которую выполняют сами, чаще всего делают из дерева, но иногда используют и другие кровельные покрытия. Перед началом монтажа стропильной системы своими руками нужно хорошо подготовиться теоретически.

Крыша и кровля

Очень важно различать слова «кровля» и «крыша». Крыша — состоит из стропилы, кровельного покрытия, изоляционных деталей, ограждает дом сверху. Стропила — балка, которая создаёт уклон, несущая система скатной крыши.

Кровля — это верхняя оболочка крыши, которая делается из различных строительных материалов. Именно от крыши зависит надёжность и практичность эксплуатации дома.

Требования к системе

Для эффективного монтирования стропильной системы нужно действовать согласно определённых норм, без которых строение не будет практичным.

Особое внимание стоит обратить на прочность системы, которая должна выдержать полную нагрузку. Для проверки стропильной системы на прочность нужно провести ориентировочный расчёт.

Вторым условием является жёсткость. Система крыши здания не должна сильно прогибаться. Стропильная система не должна иметь большой вес, нагрузка на фундамент и стены должны быть минимальной. В качестве базового материла чаще всего выбирают древесину так, как она сравнительно легче с другими материалами и достаточно прочная.

Так же важной особенностью является выбор материала для кровли, который не должен быть тяжёлым. Сейчас всё реже выбирают черепицу, которую изготавливают из керамики. Под данный материал все элементы строения дома должны быть хорошо усилены.

Деревянную конструкцию делают только из качественного сырья. Для изготовления базовых элементов используют дерево 1 или 2 сорта. Хвойную древесину чаще всего используют для монтажа скатных крыш. Данный вид дерева содержит смолу, поэтому меньше гниёт.

Обязательно использовать антисептические средство перед стартом работ. Это поможет избежать различных неприятностей. Чаще всего закупают древесину в северных областях. Именно такая древесина считается самой лучшей.

Элементы стропильной системы крыши

Конструкция стропильной системы состоит из различных элементов. Основными составляющими крыши есть: скаты, карниз и конёк. Верхним элементом крыши является конек. Свес (карниз)- это нижний элемент, а скат — находится между карнизом и коньком. Так же к стропильной системы относят несущие элементы.

К несущим элементам стропильной системы относят:

Мауэрлат — является основой для крепления стропил, он укладывается по периметру стен. Он укладывается для того, чтобы нагрузка была равномерной. Для изготовления мауэрлата берётся брус 20см*20 см или 15 см*15см (для небольших конструкций).

Наклонные балки, с помощью которых передаётся нагрузка от крыши, ветра и снега на конструкцию мауэрлата – это стропильные ноги. Их чаще всего монтируют от конька до карниза.

Балка, на которую опираются детали крыши- это прогон. На диаметр прогона влияет его пролёт, чаще всего берётся 20*20 см.

Также в состав стропильной системы деревянной крыши входят: подкосы, стойки и затяжки. Их основная функция — уменьшение тяжести на базовые элементы.

Элементом стропильной системы так же является ферма. В состав данной конструкции входят: затяжки, стропилы, стойки, подкосы. Ферма строится в форме треугольника, благодаря чему имеет хорошую устойчивость.

Узлы соединения стропильной системы бывают таких категорий: узел соединения мауэрлата и ног, узел соединения элементов деревянной фермы и ног.

Способ соединения мауэрлата и стропил есть скользящий и жёсткий.

Не всегда можно применять жёсткие углы, потому что от влияния окружающей среды деревянные элементы подвергается деформации и применять жесткую сцепку наслонных систем не всегда является уместным.Для постройки наслонных стропил используют систему скользящих углов.

Наличие чертежа стропильной системы, где указаны все элементы конструкции, эффективно поможет в работе над системой.

Чертёж представлен ниже.

Формы крыш

Кровля на скатных крышах бывает таких форм:

односкатные;
двухскатные;
вальмовые;
ломаные.

При стропильной системе односкатной крыши изготовляется самая простая конструкция, её уклон составляет 14-26 градусов, тут наслонные стропилы опираются на несущие стены.

Крыша в двускатной стропильной системе должна быть с уклоном ската до 60 градусов.

Крыша при стропильной системе вальмовой кровли так же должна находиться под наклоном до 60 градусов. Данный тип крыши более сложный при монтаже, но стоимость будет гораздо ниже так, как фронтовые стены отсутствуют. Для монтажа вальмовой кровли используют стропильные фермы или наслонные стропила.

При мансардной(ломаной) формы крыши пролёт делают 10м, а нижняя площадь крыши расположена под наклоном 60 градусов, благодаря этому можно увеличить размер мансарды. Пролёт между наружными стенами по рекомендации делают не больше 10 м.

Различия между формами крыш показаны на фото стропильных систем в галерее в конце статьи.

Для конструкции мансардных крыш чаще всего используют соединения деталей. Главные функции, которые выполняют соединения деталей:

обеспечение передачи нагрузки в нужном направлении
выдерживают физические нагрузки
обеспечении гарантии эксплуатации

На данный момент используют для соединения элементов в стропильной конструкции такие строительные материалы: шпильки, металлические накладки, болты, саморезы.

Для крепления деталей, которые изготовлены из сырого дерева чаще всего используют шпильки или болты.

Вентиляционная система крыши

Из тёплого помещения на чердак очень часто проходят потоки водяного пара, который создаёт конденсат на покрытиях кровли. От конденсата страдают деревянные детали и утеплитель.

Вентиляцию делают для устранения влаги в стропильной системе и на чердаке.

Водяной пар, который попадает на чердак должен без препятствий выходит через окна и особенные отверстия, которые делают в коньке крыше.

В домах, где используют плоские крыши и мансарды должно быть пространство с вентиляцией.

Укладка кровельного покрытия крыши

Скатные крыши покрывают жёсткими (асбоцементный лист, полимерная или керамическая черепица, профнастил и т.д.) или мягкими материалами (битумная черепица). Чаще всего жёсткие материалы монтируют на деревянный каркас.

Жесткие листы кровельного покрытия чаще всего укладывают на обрешетку из деревянных брусков

При монтаже каждой стропильной системы собственноручно обязательно нужно крепко монтировать все узлы и соединения. Важно изготовить не только правильный каркас, но и практично выбрать материал для кровли. Крыша-это самая главная защита дома от различного ненастья.

Фото стропильной системы

Сохраните статью себе на страницу:

Присоединяйтесь к обсуждению:

Источник: http://landshaftdizajn.ru/stropilnaya-sistema/
