Двухскатная крыша своими руками,фото инструкция

Последний этап строительства дома – обустройство крыши. Традиционно для любого жилого здания возводится двухскатная крыша, для хозяйственных построек – односкатная. Технологические процессы работ по монтажу, креплению и обустройству кровли со стропильной конструкцией в двухскатном варианте крыши оттачивались столетиями, и от типа кровельных материалов (глиняная черепица, профнастил, металлочерепица, шифер асбестовый, металлический или пластиковый) эти операции не меняются.

Разновидности двухскатной крыши

Двускатная крыша

В народе говорят: «крыша домиком», то есть, имеется ввиду не только форма, но и надежность конструкции, которая имеет длинный перечень преимуществ:

1. Разнообразие вариантов схемы кровли и архитектурных форм крыши;
2. Простые расчеты и экономичность крыши;
3. Естественный сток атмосферных осадков;
4. Простые геометрические формы крыши обеспечивают низкую вероятность накапливания воды и протекания крыши;
5. Большая полезная площадь чердака, есть возможность сделать мансарду;
6. Хорошая ремонтопригодность, высокая прочность, долговечность и износостойкость крыши из двух скатов.

Двухскатная крыша

Три наиболее распространенные варианта двухскатной крыши:

1. Симметричная двухскатная крыша: Это самое популярное решение в силу своей абсолютной надежности и простоты исполнения. Симметричные скаты равномерно распределяют все нагрузки на мауэрлат и стены дома. Выбор кровельного материала не зависит от типа и толщины теплоизоляционного слоя.

   Несущие нагрузки можно легко повысить, сделав стропильную систему из более толстого бруса, укосины и распорки можно крепить в любом месте.

   Негативный фактор – полноценной мансарды на таком чердаке не получится – или будут низкие скошенные стены с множеством «мертвых» зон, или маленькое, но прямоугольное помещение;

2. Асимметричная крыша из двух скатов: Разные углы наклона скатов уменьшают полезную площадь чердака, но на одной стороне можно сделать полноценное жилое помещение.

   Из-за разных углов уклона крыши нагрузка на несущие стены и фундамент дома распределяется неравномерно, что требует пересчета нагрузочной способности основания и несущих стен дома, перерасчета типов материалов и их количества, а также изменения методов утепления, гидроизоляции и отделки;

3. Несимметричная двускатная крыша с внутренним или наружным изломом: Позволяет сконструировать жилые помещения без оглядки на конструкцию крыши. Недостатки – те же, что и в пункте выше.

Асимметричная крыша

Подготовка к возведению крыши дома

Форму крыши и ее конструкцию можно выбрать, исходя из проекта дома – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.

Угол наклона крыши

Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю.

Если угол уклона ската ≤ 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона ≤ 100 увеличивает нагрузки на кровлю от дождя, ветра или снега.

При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.Расчет двухскатной крыши

При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.

Расчет фронтонов

Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (≤ 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо́льших размеров применяют систему наслонных стропил с более сложной конфигурацией.Монтаж стропил

Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:

1. Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
2. Система стропил, конструкция которой выбирается, исходя из проекта дома;
3. Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
4. Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
5. Утепление и влагозащита;
6. Кровельное покрытие.

Если в проекте предусмотрена мансарда, рекомендуется возводить ломаную крышу.

Как монтировать мауэрлат

Мауэрлат по стенам дома держит вес кровли, равномерно распределяя его на стены и основание дома. Ширина бруса для мауэрлата должна равняться ширине стены. Брус пропитывается антисептиком и веществами, повышающими огнестойкость дерева. Наружная граница мауэрлата не должна выступать за наружные края стен.Мауэрлат

Крепится мауэрлат по-разному. В стену из кирпича закладывается стальная проволока Ø 8-12 мм, в дереве сверлятся отверстия для проволоки, и через них брус привязывается к стене. Также брус можно закрепить скобами, резьбовыми шпильками в один или два зуба, металлическими пластинами, деревянными прибоинами или анкерами через те же отверстия в мауэрлате. Фронтоны и нижние края обрешетки крепятся или непосредственно к мауэрлату, или на брус меньшего сечения, который прибивается (прикручивается) к верхней обвязке.

Балки перекрытия

При обустройстве балочных перекрытий для крыши частного дома необходимо использовать деревянный брус сечением 200 х 100 мм. Чем больше площадь дома, чем больше должно быть сечение несущего бруса. Начинают монтаж балок с крепления крайних элементов по длинной стене дома. Затем отмечаются точки, в которых будут крепиться остальные балки перекрытий.Крепление мауэрлата

Обрешетка монтируется на продольные балки, которые располагаются на расстоянии 50-60 см, и крепятся к мауэрлату гвоздями длиной 200 мм или любым из вышеперечисленных способов. За края стен балки выносятся на расстояние, которым определяется ширина карниза – от 30 до 50 см.

Карниз будет прибиваться (прикручиваться) снизу именно к этим балкам. Так как на торцах крыши будет обустраиваться фронтон, то для крепления карниза и фронтона делается врезка в паз на поперечном брусе мауэрлата.

При возведении ломаной крыши для мансарды у фронтона будет достаточно большая площадь, поэтому необходимо обеспечить конструирование отлива и фронтонного свеса.Как устанавливается обрешетка

Монтаж стропил

Стропила двухскатной крыши – это несколько одинаковых деревянных балок одной длины и сечения. После монтажа балок перекрытия крепится коньковый брус, для которого по центральной продольной оси дома распорками крепятся балки сечением 100 х 50 мм. Высота стоек в типовой схеме двухскатной крыши равняется расстоянию от пола до верхней поверхности мауэрлата. Вместо бруса для конька можно использовать доски толщиной 50 мм.

Перед монтажом стропильной системы рекомендуется сделать масштабный шаблон. Для этого доску от стропильной конструкции нужно приложить одним торцом к брусу, другим – к коньку, и отметить ее длину. Это и будет шаблонная длина стропил.Крепление стропил

Монтируют стропильную систему тоже по шаблону, соблюдая очередность процессов. После установки и закрепления с нижнего конца одной стропильной балки нужно сразу же крепить противоположное стропило, и соединять балки верхними концами друг с другом через конек. К коньковому брусу стропила прибивают гвоздями, а к балке перекрытия – стальными скобами или уголком, шурупами-саморезами или анкерами. Для крыши любой формы с двумя симметричными или ассиметричными скатами под стропилами крепятся доски вдоль и поперек, чтобы придать системе жесткости.

Фронтон и карниз

Фронтон зашивают после окончания строительства стропильной конструкции. Современные материалы все чаще заменяют традиционное дерево при обшивании фронтонов, и сейчас используют вагонку, сайдинг, профнастил, и другие долговечные декоративные отделочные материалы. Любой обшивочный материал крепится на каркас, который монтируется заранее. Независимо от того, будет или нет на чердаке помещение или мансарда, в фронтоне необходимо оставить оконный проем – для вентиляции и минимального естественного освещения пространства.Обустройство фронтона

https://www.youtube.com/watch?v=fZe1NWqmU2k

Карниз необходимо обустраивать по всему периметру дома – он необходим для влаго- и ветрозащиты стропильной конструкции, стен дома и фундамента. Так как каждый уважающий себя хозяин обязательно делает водоотливы по периметру дома, то их тоже крепят на карниз, и сливные трубы – к стенам. Пластиковая система водоотлива монтируется на пластиковые хомуты. Снизу доски карниза или каркас карниза красится, обшивается сайдингом, вагонкой или профнастилом – в унисон с отделкой фронтона.Карниз двухскатной крыши

Кровля монтируется на обрешетку, и, исходя из типа материалов кровли, сначала делается обшивка пароизоляцией, гидро-и теплоизолирующими материалами. Для кровли можно использовать ондулин, металлочерепицу, керамические материалы, мягкую черепицу, и т.д.

Советы и рекомендации

1. Саморезы для строительства крыши должны иметь клеймо производителя и ЭПДМ-прокладки толщиной ≥ 2 мм, иначе не избежать подтекания кровли;
2. Некачественное защитное покрытие фурнитуры под воздействием погодных условий быстро разрушится, что приведет к подтеканию в местах креплений, и некрасивому внешнему виду в виде ржавых или грязных пятен;
3. Отсутствие системы снегозадержания – это возможность неожиданного схода снега со скатов, что может привести к выходу из строя кровельной и водосточной системы;
4. Плохая вентиляция – это образование конденсата в подкровельном пространстве.

Источник: http://jsnip.ru/dom/dvuhskatnaja-krysha.html

Стропила двухскатной крыши — устройство, монтаж и расчет

Двускатную крышу используют для различных деревянных домов. Собрать конструкцию можно даже своими руками, так как она простая, в отличие от четырехскатной или мансардной. Основные строительные материалы для монтажа это доски и балки из бруса или бревна. Прочтя статью до конца, читатели узнают, какие основные элементы имеет каркас двухскатной крыши, и как собрать ее своими руками и сделать расчет сечения и длины балок. Про устройство других видов крыш деревянного дома можете узнать тут.

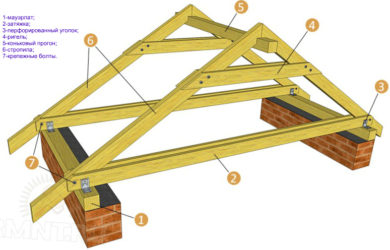

Основные элементы, из которых состоит каркас двухскатной крыши

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того чтобы собрать своими руками нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах.Под строительство дома из клееного бруса или другого вида пиломатериалов крепиться при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стоки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединение с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Делают обрешетку из досок или не толстых брусков. В стропильной системе обрешетка крепиться перпендикулярно ногам к ним. При помощи обрешетки нагрузка от кровельной конструкции (кровля, утепление, пароизолятор — как правильно утеплить крышу дома читайте тут), ровно распределяется по всем стропильным ногам. Еще одна функция обрешетки это соединение стропильных ног между собой в единую систему. В качестве обрешетки подойдет даже не обрезная доска. Но предварительно нужно счистить с нее кору.

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Какой бывает стропильная система для двухскатной крыши

Контракция стропила для двускатной крыши под строительство дома из профилированного бруса может использоваться насланная или висячая.

Висячая конструкция

Эта система имеет конструкцию, опирающуюся на боковые несущие стены сруба. Но при этом стропила негативно взаимодействуют со стенами, распирая их. Чтобы избежать этого в каркасе двухскатной крыши ноги стягиваются специальными затяжками. Затяжки и ноги формируют треугольное крепление, которое имеет жесткие ребра, и конструкция не деформируется со временем.

В стропильной конструкции роль затяжек могут играть балки перекрытия. Так конструкцию можно будет использовать как мансарду. Для большей прочности сверху стропильной части тоже устанавливают затяжку не ниже 50 см от конька крыши.

Делать такую конструкцию нужно если пролет между несущими стенами сруба не более 10 см. Если этот пролет больше и между ним есть несущая стена, которая делит его на пополам, то висячую систему можно монтировать

.

Наслонные конструкции

Наслоная система стропил устанавливается на сруб с любым пролетом. Ее особенность в опорной балке, которую располагают посередине в пролете стен. Использовать такую конструкцию целесообразно при расстоянии между несущими стенами более 10 м.

Если между основными несущими стенами есть несущая колонна, то можно использовать чердачный вариант наслоных стропил. При этом стропила будут присоединены к колонне, а между колоннами делают дополнительные стропила. Но делать ее без определенных навыков сложно.

Как рассчитать стропила крыши

Перед тем как начать делать каркас крыши своими руками, нужно высчитать длину и толщину балок.

Расчет сечения балок

Сечение стропильных балок напрямую связано с их длиной и шагом крепления. Для определения соотношения этих показателей существуют специальные калькуляторы с помощью которых не сложно произвести расчет и ГОСТы.

Расчет соотношение длины и сечения балок в виде таблицы:

Длина стропильной балки, мСечение используемого материала, ммШаг стропильной ноги, мБрус или доскаБревно

От 1-3	80х100, 90х100, 90х160	100, 150, 160	1 – 1,35
От 3-4	80х160, 80х180, 90х180	160, 180	1,40 – 1,70
От 4-5	80х200, 100х200	200	1,40 – 1,75
От 5-5,8	100х200	200	1,10 – 1,40
От 5,9-6,5	120х220	240	1,10 – 1,40

Судя по цифрам, если длина стропила большая, то расстояние межу ними уменьшается, а сечение увеличивается. Если взять стропила меньшего сечения и не произвести нужный расчет, то с годами крыша просядет.

Отпиливать балки- ноги после того как сделан расчет нужно одной длины и монтировать каждую пару стоит на оной прямой линии.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

1. Крепление мауэрлата
2. Монтаж стропильных ног
3. Монтаж конька
4. Связка ног
5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том как крепить стропила к мауэрлату, можно увидеть на видео ниже:

наглядно показывает как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположение стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила зависит вариант их крепления.

От того под каким углом закрепить балки- ноги будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того как монтаж стропильных ног закончен начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Источник: http://o-bruse.ru/roof/stropila-dvukhskatnojj-kryshi

Двускатная крыша — инструкция по устройству

Двускатная крыша – наиболее популярная конструкция в частном строительстве, и это вполне объяснимо: она надежно защищает дом от осадков и ветра, способна выдерживать значительную снеговую нагрузку и при этом не требует лишних затрат.

Двускатная крыша своими руками

К другим преимуществам двускатной крыши можно отнести:

• Простоту устройства и конструкции;
• Широкий ассортимент кровельных материалов, подходящих для этого типа кровли;
• Возможность устройства чердака или мансардного этажа;
• Двускатную крышу можно сделать своими руками без использования строительной техники.

Простая двускатная крыша применяется как для жилых домов, так и для хозяйственных построек, бань, гаражей, беседок. Кроме того, ее часто можно встретить как элемент сложной комбинированной крыши, при этом основные приемы ее устройства остаются неизменными.

Двускатная крыша состоит из двух наклонных плоскостей, называемых скатами, соединенных в районе конька и расположенных под углом друг к другу. Этот угол называется углом наклона кровли, от него зависят функциональность, механические характеристики крыши и выбор кровельного покрытия. С торцевых сторон скаты образуют треугольники. Они называется фронтонами крыши.

«Скелет» крыши, ее остов, состоит из следующих элементов:

1.  Мауэрлат – опорный брус, уложенный на верхнюю часть  противоположных стен строения и передающий нагрузку от крыши на стены дома. На мауэрлат опираются балки перекрытия либо стропильные ноги – это зависит от типа крыши. Роль мауэрлата в деревянном доме обычно играет верхний венец сруба, в каменном строении мауэрлат крепят к верхнему ряду кладки с помощью анкерных болтов. Материал, применяемый для мауэрлата – брус из сухой древесины хвойных пород сечением 100х100 мм или 150х150 мм.
2. Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются в районе конька, образуя стропильную систему. Стропила формируют основной контур крыши, шаг их установки зависит от геометрических размеров и вида кровельного покрытия, а также от расчетной снеговой и ветровой нагрузки. Обычно он находится в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм, хвойных пород. Для увеличения прочности доску кладут на торец.
3. Стойки – опоры, предназначенные для поддержания стропильной системы. Стойки устанавливают вертикально в области конька, при ширине крыши более 8 метров устанавливают также в промежутке между коньком и карнизом. Их выполняют из бруса 100х100ммили150х150 мм.
4. Прогоны – горизонтально уложенный брус, предназначенный для поддержки стропильной системы. Прогоны опираются на стойки и идут параллельно мауэрлату. Материал – брус 100х100 мм или 150х150 мм.
5. Затяжка – брус, уложенный горизонтально перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног, затяжка не позволяет конструкции расходиться в разные стороны. Сечение бруса такое же, как у мауэрлата.
6. Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
7. Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать значительные нагрузки. Подкосы устанавливают на затяжку или лежень  и выполняют из доски 50х150 мм или 100х150 мм.
8. Обрешетка крыши – система из досок или бруска, а иногда из фанеры, на которую укладывают кровельное покрытие выбранного типа. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия.

Элементы двускатной крыши

Наличие тех или иных элементов в «скелете» крыши зависит от ее типа и геометрических размеров. Стропильная система двускатной крыши бывает двух типов: наслонная и висячая. Стропила наслонного типа опираются верхним концом на коньковый брус, или прогон, уложенный на стойку, а нижним – на мауэрлат. В деревянных строениях соединение стропил и мауэрлата выполняют скользящим, чтобы избежать деформации крыши при усадке дома. Висячие стропила опираются в верхней части друг на друга, а в нижней – на балки перекрытия или затяжку. Для придания дополнительной жесткости стропильную ферму стягивают ригелем и устанавливают подкосы.

Варианты крыш с наслонными и висячими стропилами

Установка двускатной крыши с наслонными стропилами

1. На внешние стены по длинной стороне здания укладывают мауэрлат – брус сечением 100х100 или 150х150 мм. Мауэрлат крепят к стене на анкерные болты, выравнивая брус по внутренней стороне стены. Под брус обязательно кладут двойной слой рубероида или другой рулонной гидроизоляции. На внутреннюю несущую стену аналогичным образом кладут лежень – брус такого же сечения, как мауэрлат, параллельный ему.
2. На мауэрлат и лежень укладывают балки перекрытия из доски 50х150 мм с шагом, равным расчетному шагу стропил – от 60 до 120 см. На балки настилают временный черновой пол из любых досок, достаточно прочных, чтобы по ним можно было ходить. Доски для безопасности передвижения закрепляют обычными гвоздями.
3. На лежень устанавливают опоры из бруса 100х150 мм стойки, с шагом 1,5-2 метра.

   Их выравнивают с помощью уровня и отвеса и временно закрепляют укосинами – любыми подходящими досками. Укосины ставят под углом в двух направлениях, так, чтобы стойки были надежно закреплены. Стойки крепят к лежню с помощью гвоздей 150 мм и металлических уголков.

4. На стойки укладывают коньковый брус, или прогон, сечением 100х150 мм. Его закрепляют аналогичным образом: на гвозди и уголки.

   Если длина конька больше стандартной длины бруса, его стыкуют на стойке, скрепляя дополнительно металлическими пластинами и скобами.

   Установка конькового бруса

5. Из доски толщиной не менее 50 мм делают стропила. Сначала выполняют шаблон: прикладывают доску к коньковому брусу на уровне крайней стойки и к мауэрлату, размечают и выпиливают запилы. Глубина запила не должна превышать 1/3 ширины доски. Если позволяет длина стропил, оставляют свесы крыши не менее 0,3 м. Полученный шаблон прикладывают к обоим скатам крыши на уровне всех балок перекрытия, и если не требуется корректировка размеров, сразу выпиливают необходимое количество стропил.
6. Крепят стропила над коньковым брусом друг к другу с помощью металлических пластин и гвоздей, а также к брусу – каждое стропило на два гвоздя. К мауэрлату стропила крепят при помощи металлических скоб. Скобы перед забиванием выворачивают так, чтобы их острые концы были повернуты перпендикулярно и вбивают одним острием в стропило, другим – в мауэрлат.
7. При ширине крыши более 8 метров необходимо установить подкосы. Их делают из обрезной доски и устанавливают под углом 45 градусов к горизонту. Подкосам укрепляют каждое стропило. Нижняя часть подкоса упирается в лежень, для этого доску прикладывают под выбранным углом к лежню, размечают и выполняют запил, крепят подкос гвоздями. Верхним краем подкос упирается в стропило, к стропилу его крепят гвоздями с помощью металлических пластин.

   Установка подкосов для крыши

8. Если длина стропил не позволяет обеспечить свесы крыши, к стропилам крепят кобылки – доски, продолжающие их и выступающие за края крыши. С торцевых сторон делают карнизные кобылки, перпендикулярные стропилам. Кобылки изготавливают из такой же доски, как и стропила, крепят их на гвозди 100-150 мм. Подравнивают их по необходимости и прибивают карнизные и ветровые планки, после чего приступают к выполнению обрешетки.

   Варианты выполнения обрешетки под кровельные покрытия

Устройство двускатной крыши с висячими стропилами

1. Устанавливают мауэрлат аналогично крыше с наслонными стропилами. Поскольку в системе с висячими стропилами на мауэрлат действуют также распирающие силы, его дополнительно закрепляют с внутренней стороны металлической пластиной.

   Схема крепления мауэрлата

2. Стропильные ноги выполняют из доски толщиной не менее 50 мм. Сначала выполняют шаблон. Прикладывают доску под нужным углом к мауэрлату и размечают линию запила. Делать это удобнее вдвоем.

   Установка стропильных ног

3. На перекрытия устанавливают временные стойки, а на них – коньковую доску толщиной 50 мм. Стойки укрепляют временными укосинами, предварительно выровняв их. По коньковой доске размечают верхний срез шаблона.
4. Прикладывают выпиленный шаблон стропильной ноги в нескольких точках. Если не требуется корректировка размеров, можно приступать к изготовлению по этому шаблону стропил. Их количество зависит от выбранного шага.
5. Устанавливают стропила на мауэрлат, упирая их с помощью запила, и крепят гвоздями на уголки. К коньковой доске стропила крепят просто на гвозди – благодаря упору стропила надежно стоят на мауэрлате.
6. Устанавливают затяжки из доски такого же сечения. Их накладывают на стропила, закрепляют гвоздями и просверливают сквозное отверстие, через которое закрепляют доски между собой на болты или шпильки.
7. Убирают временные стойки.Так как стропила висячего типа заканчиваются на уровне мауэрлата, к ним обязательно крепят кобылки, образующие свесы крыши. После этого можно приступать к зашивке фронтонов, креплению ветровых и карнизных планок, обрешетке, утеплению и настилу кровельного покрытия.

Для небольших построек обычно выбирают крышу с висячей системой стропил – она проще в выполнении, имеет меньше элементов, следовательно, дешевле.

Надежность такой крыши весьма высока при правильном расчете нагрузки. Стропила наслонного типа выдерживают большие нагрузки, поэтому их чаще применяют в домах с мансардным этажом и утепленной кровлей.

— двускатная крыша своими руками

Двускатная крыша — инструкция по устройству Ссылка на основную публикацию

Источник: https://StroyVopros.net/kryisha/dvuskatnaya-kryisha-svoimi-rukami.html

Как сделать двухскатную крышу своими руками – пошаговое руководство

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

• Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
• Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
• Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.
• Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
• Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
• Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
• Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

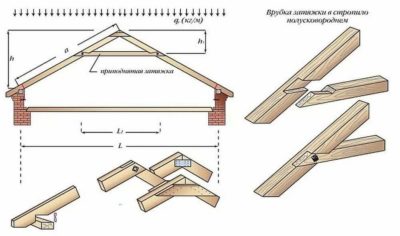

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

• Подготовительный этап.
• Фиксация мауэрлата.
• Сборка ферм.
• Установка ферм на перекрытия.
• Устройство конька.
• Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

• Молоток и ножовка.
• Угольник и уровень.
• Крепежные элементы.
• Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

• При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
• Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
• В балках высверливают отверстия в соответствии с расположением шпилек.
• Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.

Источник: https://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-dvukhskatnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo.html

Двухскатная крыша своими руками пошагово: устройство, инструкции, видео

При строительстве индивидуального дома одним из важнейших шагов считается установка кровельной системы, поэтому многие задаются вопросом: как сделать двухскатную крышу своими руками?

Несмотря на то, что в последние десятилетия появились кровли иной конфигурации, двухскатная крыша остается самой распространенной конструкцией.

Технология работ по установке, креплению и обшивке кровельной конструкции отработана пошагово до мелочей.

При использовании металлочерепицы, шифера, профлиста, ондулина и других материалов технология и последовательность операций остается такой же, как и прежде.

Особенности конструкции

Проектируя двухскатную крышу и разрабатывая чертежи, предполагается, что она будет опираться на две стены. Форма крыши разрабатывается в соответствии с проектом дома в целом.

При возведении бани, дачного домика или другого легкого строения, удобнее использовать висячие стропила. Когда строится большой дом, то чаще применяются стропила наслонные.

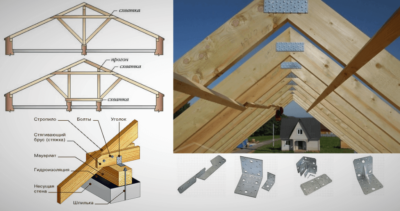

В этом случае стропильная система имеет более сложную конфигурацию. На фото показаны оба варианта стропильной системы.

Выполняя монтаж кровли своими руками нужно строго соблюдать последовательность операций при установке стропил. Без помощников в этом случае не обойтись.

Конструкция двухскатной крыши для дома включает в себя следующие узлы и элементы:

• мауэрлат;
• стропильная система;
• коньки и подкосы;
• обрешетка;
• утепление;
• кровельный материал.

В том случае, когда решено оборудовать под крышей мансарду, чаще используется ломаная конфигурация. Чердак ограничен двумя скатами и двумя фронтонами.

Устройство чердачного помещения требует дополнительных затрат. В то же время строительство дома с жилым помещением на чердаке повышает уровень комфорта и его рыночную цену.

Установка балок перекрытия

Для того чтобы выполнить монтаж перекрытия для дома, используется брус сечением 200х100 мм. Для бани или дачного домика сечение выбирается в зависимости от габаритов строения.

Вначале крепятся две крайние балки, разнесенные по длине строения. Следующим этапом надо наметить точки для фиксации остальных балок перекрытия.

Своими руками, с помощью шнура и рулетки расстояние между крайними балками разбивается на отрезки длиной 60 см. Именно с таким шагом на балки перекрытия будут устанавливаться стропила.

На видео показан этот процесс. Все балки крепятся к мауэрлату гвоздями на 200 мм. После этого на балки желательно уложить временный настил из профлиста или досок.

:

Крепление можно выполнить с помощью металлических уголков и саморезов. При установке балок необходимо выдержать величину выноса за пределы стен. Размер выноса определяет ширину карниза.

Практика показывает, что достаточно будет 50 – 60 см. На этом этапе нужно предусмотреть, что с торцов крыши будет зашиваться фронтон. Для бани или садового домика можно сделать его по упрощенной форме.

Если у дома предусмотрена ломаная мансардная крыша, то фронтон имеет значительную площадь. И надо предусмотреть возможность обустройства фронтонного свеса и отлива.

Балки, выложенные по стенам, перед креплением необходимо выровнять в горизонтальной плоскости.

Крепление стропильной системы

Устройство стропильной системы требует применения идентичных друг другу элементов. После того как уложены и закреплены балки перекрытия, выполняется монтаж конькового бруса.

Для этого по центральной линии дома устанавливаются стойки 100х50 мм. Высота этих стоек должна равняться высоте стен от пола до верхней плоскости мауэрлата. Крепятся стойки с помощью распорок.

В качестве конькового бруса можно взять доску сечением 150х50 мм. Следующий шаг – монтаж стропил. Сначала надо изготовить шаблон.

Когда строительство ведется своими руками, нужно после каждого этапа контролировать качество выполнения операции.

Изготовить шаблон своими руками очень просто. Стропильная доска прикладывается одним концом к балке, а другим к коньковому брусу.

С обоих концов отчеркиваются контрольные линии и по ним отпиливаются лишние куски. Шаблон готов и можно по нему заготовить нужное для дома или бани количество стропил.

Монтаж выполняется в определенном порядке. Установив одно стропило, сразу же надо крепить противоположное.

Крепление к коньковому брусу делается гвоздями, а к балке перекрытия можно крепить скобой или металлическими уголками и саморезами. На видео показано как это делается.

:

Независимо от того, ломаная крыша или обычной формы, под стропила устанавливаются вертикальные стойки и горизонтальные ригеля.

Обустройство фронтона

После того как завершен монтаж стропильной конструкции, зашивается фронтон. Построить дом, и не оформить фронтон недопустимо. В последние годы фронтон обустраивают из профнастила.

Это качественное решение, хотя при оформлении фасада в этом случае могут возникнуть определенные сложности.

Для того чтобы установить фронтон, необходимо выполнить монтаж каркаса.

При этом обязательно предусматривается оконный проем. Окно в чердачном помещении необходимо для вентиляции. Чаще всего фронтон обшивается половой рейкой или вагонкой.

При окончательной отделке фасада фронтон украшают разными способами. На видео показано, как можно украсить дом с двухскатной крышей.

Оформление карниза

Рациональное устройство двухскатной кровли предполагает наличие карниза по всему периметру строения. Практика показывает, что и для бани приходится подшивать карниз своими руками.

Карниз предназначен для того, чтобы отвести дождевые воды от попадания под фундамент.

Если строение будет оборудоваться водосливной системой из металла, то кронштейны для крепления отливов необходимо установить и зафиксировать на данном этапе.

Отливная система из пластика крепится непосредственно к карнизу. Подшить карниз снизу можно сайдингом или листами профнастила. На фото представлена водосточная труба, установленная на углу дома.

Обрешетка и утепление

Первым делом надо зафиксировать на крыше полосу гидроизоляционной пленки в нижней части ската. К стропилам ее крепят строительным степлером.

После этого на стропила прибиваются рейки контр-обрешетки. Если устройство кровли предполагает утепление, то на пленку укладывается теплоизолирующий материал.

На видео показана последовательность работ при монтаже кровельного пирога. При строительстве бани утепление кровли не применяется.

:

Обрешетка в этом случае выполняется в расчете на конкретный кровельный материал. Для крепления профлиста она такая же, как и при использовании шифера.

Применение профнастила удорожает конструкцию, но придает ей большую прочность.

Конструкция и устройство обрешетки бывает двух типов. Первый тип рассчитан на жесткий кровельный материал типа металлочерепицы, шифера или профлиста.

Второй тип обрешетки делается под мягкую кровлю. В частности для бани применяется рубероид.

Конкретные формы обрешетки и тип кровельного материала выбирается на этапе проектирования. Построить современный дом с двухскатной крышей можно только при учете многих нюансов и деталей.

В первую очередь, это касается обустройства кровли. Не стоит экономить на качестве кровельных материалов. Однако и лишних расходов следует избегать.

Установка кровельного материала

В последние годы на рынке строительных материалов появилось много новинок. Эта тенденция коснулась и двухскатной кровли.

На смену привычному и проверенному временем шиферу пришли ондулин и металлочерепица. Крыша из профлиста будет служить долго и надежно, при условии ее правильного монтажа.

:

Для того чтобы выполнить кровельные работы своими руками, нужно хорошо знать технологию и последовательность действий.

Начиная с того, как раскроить металлочерепицу, и обеспечить подъем профнастила к месту крепления. Приобретая кровельный материал, нужно обязательно взять инструкцию по правилам его установки.

Общие правила

Для того чтобы построить хороший дом для жизни, совсем необязательно приобретать оригинальный проект.

Гораздо эффективнее детально познакомиться с устройством домов, которые уже возведены в округе. Строения с куполами и шпилями выглядят привлекательно.

В то же время привычные двухскатные крыши отличаются гармонией формы и стиля. Главное их достоинство заключается в надежности и функциональности.

И еще одно достоинство, которое следует отметить — такую крышу можно возвести своими руками с минимальными затратами.

Источник: http://stroyremned.ru/stroitelstvo/proektirovanie/484-kak-postroit-dvuhskatnuyu-kryshu-svoimi-rukami.html
