Выравнивание стропил в одну плоскость

В этой статье:

Как сделать стропильную систему: все нюансы, начиная с проекта

Как правильно выставить стропильную систему: функциональность здания
Главные элементы остова крыши

Как усилить в опасных узлах

Какие материалы нужны: учитываем функциональность

Способы изготовления стропильных каркасов

Крыша – это один из самых важных и сложных элементов любого дома. Поэтому ее в отличие, скажем, от стен нужно обязательно просчитать, выбрав, конечно, форму крыши, тип стропильной системы, материал для покрытия, утеплителя и другое. Отсутствие предварительного расчета может привести к большим проблемам и как следствие, к значительным капитальным затратам.

Проектирование крыши начинают с расчета ее остова – стропильной конструкции. При этом нужно учитывать, что строение при использовании того или иного материала будет отличаться, хотя бы исходя из имеющегося у них различного веса, например, ондулин в 6–7 раз легче керамической черепицы.

Как правильно выставить стропильную систему: функциональность здания ↑

Расчет ног – это первый шаг на пути того, как сделать стропильную систему правильно. Их сечение определяют на основе данных о действующих нагрузках (тяжести самой конструкции и кровельного «пирога», снеговой и ветровой нагрузке) и угле наклона крыши с учетом запаса прочности (не меньше 1,4).

Расчетно определяют также шаг стропил (расстояние между ними). Решают, какие стропила применить – наслонные или висячие, есть ли необходимость в таких промежуточных элементах, как затяжки, которые препятствуют «разъезжанию», или раскосы, призванные разгрузить стропила.

Для стандартных строений 6 × 6 м можно найти уже готовые типовые решения, однако, предугадать для других случаев, скорее всего, не получится.

Кровлю поддерживает каркас. Он состоит из обрешетки, которая непосредственно несет эту кровлю, и стропил. Посредством них нагрузка от веса крыши, ветра, снега передается на внутренние опоры и стены. Конструкцию стропил выбирают в зависимости от формы крыши, величины пролета, наличия внутренних опор и их расположения и действующих нагрузок.

Главные элементы остова крыши ↑

Основной фигурой строения является треугольник, который, как известно, – самая жесткая геометрическая фигура. Главным элементом любой стропильной фермы являются стропильные ноги. Уложенные вдоль ската они поддерживают обрешетку.

Мауэрлат – это опорный брус на который опираются ноги. В деревянных эту функцию выполняет бревно или брус верхнего венца сруба. При кирпичной кладке – это специальный брус, который устанавливают заподлицо с внутренней плоскостью стены. Между мауэрлатом и кирпичной стеной обязательно прокладывают слой гидроизолирующего материала.

При необходимости верхнюю часть стропильных ног поддерживают при помощи системы стоек и раскосов. Они, с одной стороны, обеспечивают жесткость конструкции, а с другой – передают нагрузку на опорные столбы и внутренние стены и разгружают тем самым ноги.

В местах, где отсутствуют несущие стены, опорой для пяток стропильных ног могут стать продольные, достаточно мощные, балки, так называемые, боковые прогоны. Их длину ограничивают оказываемой на них нагрузкой.

Коньковый прогон– на нем в вершине всего каркаса соединяются между собой стропила (фермы). В дальнейшем на этом прогоне будет устраиваться конек крыши.

Для защиты от ветровых нагрузок в плоскости каждого ската устанавливают диагональные связи (сколько потребуется).

Стропильные ноги и мауэрлат вместе должны быть накрепко связаны со стенами. В кладку под пятками ног заделывают ерши (стальные шпильки) или заранее ставят заранее закладные элементы. Ноги к ним притягивают с помощью скрутки из стальной проволоки (диаметр 6 мм).

Этот прием для срубов считают необязательным, поскольку верхний венец и так всегда надежно связан с остальной стеной.

https://www.youtube.com/watch?v=ashOnGE1Pq4

Кобылка в стропильной системе (доска, которой наращена нога) используется для устройства вылета или карнизного свеса. Кровельный свес выполняет защитную функцию – отводит дождевую или талую воду, стекающую с крыши. Кобылку устанавливают с отступом от стены самое меньшее на 40 см. Доска для нее должна быть меньшей ширины, чем стропила.

Как усилить в опасных узлах ↑

Чтобы увеличить несущую способность, рекомендуется устанавливать разгружающие балки (подмоги), двухсторонние накладки и подкосы.

Подмоги крепят в пролете между подстропильной ногой и мауэрлатом с помощью болтовых хомутов или металлических зубчатых пластин.

Одним из опасных узлов, который имеет неразрезная стропильная нога является опирание на подкос. В этом месте возникает наибольший изгибающий момент, из-за чего приходится прибегать к увеличению сечения в целом. Однако, поскольку в этом узле прогиба нет, достаточно лишь увеличить ширину стропил, закрепляя двусторонние дощатые накладки. Их крепят гвоздевым боем, болтовыми хомутами или болтами.

Если стропило уже было усилено подмогой, то ее можно сделать длиннее настолько, чтобы вывести край подмоги за опорный узел. Таким образом удается решить одновременно две задачи: усилить опорный узел и прогиб в пролете.

Если по какой-то причине, например, подгнивания, опирание на мауэрлат становится ненадежным, к пятке ноги крепят дополнительные подкосы. Они будут упираться в ту же балку мауэрлата или же в дополнительный лежень. Кстати, так же проводят выравнивание стропильной системы висячего типа.

Какие материалы нужны: учитываем функциональность ↑

Основным материалом, который используют при изготовлении стропильных конструкций, особенно в индивидуальном строительстве, неизменно остается дерево. Учитывая специфику материала, еще на стадии проектирования необходимо предусмотреть конструктивные, а также защитные мероприятия, направленные на продление службы древесины.

К первым относят: устройство в местах, где соприкасаются дерево и кирпичом, прокладок из гидроизоляционных материалов, создание и поддержание паро- и гидроизоляционных слоев, предотвращение протечек, обеспечение вентилируемыми зазорами кровли.

К защитным – чем обработать стропильную систему, чтобы оградить ее от загнивания, плесени, пожаров и т. д.

В прежние времена использовался исключительно каркас из бревен или полубревен. Сегодня предпочтение отдается готовому прямоугольному брусу – его сечение соответствует расчетным нагрузкам, или доскам с сечением 50 × 200 (50 × 150) мм, которые в случае необходимости сплачивают. В основном используют древесину хвойных пород – сосны, ели, лиственницы без пороков (влажность не больше 18–22%).

Для повышения жесткости и усиления на отдельных участках вводятся металлические элементы. К примеру, они служат опорами для самых нагруженных коньковых прогон. Пролеты между частями из металла заполняются деревянными элементами. Такой комбинированный вариант намного прочнее деревянного, к тому же позволяет использовать безраспорно-наслонную схему.

Определенные сложности создает стропильная система эркера или мансарды с использованием металла. Он, как известно, отличный проводник, поэтому стандартное утепление – когда утеплитель укладывают между стропил, может и не подойти. Теплоизоляцию нужно уложить так, чтобы металлическая часть оказалась или снаружи его слоев, или полностью внутри помещения (тогда весь кровельный «пирог» – покрытие кровли, вентиляционный зазор, все виды изоляции, тепло-, влаго-, паро- и внутренняя обшивка будут снаружи).

Оба этих способа не без недостатков: в первом случае имеем дело с потерей значительного объема помещения, во втором – возникает необходимость декорировать стропила (вагонкой, гипсовыми листами, декоративными панелями, гипсокартоном и т. п.).

Способы изготовления стропильных каркасов ↑

Первыми можно отметить изготовление конструкции стропил методом «паз-шип» или при помощи гвоздей, болтовых, скоб, хомутов и прочих подобных соединений. Самым популярным, безусловно, является использование при скреплении стропил гвоздей и скоб.

Однако не надо забывать, что такое соединение по мере высыхания деревянных элементов теряет в надежности и прочности. Этого недостатка позволяют избежать болты.

Второе решение – в использовании при крепеже элементов конструкции фасонных штампованных деталей из стали и саморезов. Монтажные детали бывают разного назначения и формы, начиная от универсальных, например, уголки для стропильной системы или пластины, до исключительно специальных, типа подкосов, в том числе и усиленных. Таким образом, создание сложного варианта становится похожим на работу с детским конструктором.

Источник: http://stylekrov.ru/kak-sdelat-stropilnuyu-sistemu-vse-nyuansy-nachinaya-s-proekta.html

Как выровнять обрешетку на крыше

Нужно ли мне выравнивать обрешетку по уровню для кровли крыши?

При монтаже кровельного материала поверх обрешетки крепежный элемент должен попасть как можно точнее в центр самой обрешетки. Если она не будет выровнена по уровню, добиться высокой точности монтажа не получится. Это особенно важно для бруса.

Обрешетка из бруса под метаплочерепицу

Обрешетка из доски под шифер

Если крепеж (гвоздь, саморез, шуруп) попадет близко к краю, а не к центру, возможен скол древесины. Кроме того, расположение крепежа слишком близко к краю древесины ослабляет соединение. При необходимости выполняйте предварительную засверловку.

Выравнивание по уровню повысит качество монтажа, упростит процесс нахождения центра под кровельным материалом, обеспечит равномерное расстояние между рядами. Время, затраченное на выравнивание, при кровельных работах окупится сторицей.

Шаг обрешетки в зависимости от шага стропил

Схема устройства обрешетки под шиферную кровлю

Для качественного монтажа понадобится длинный пузырьковый уровень. Выравнивать каждый ряд необязательно. Достаточно точно установить первый. Остальные «отбивают» от первого рулеткой с периодическим контролем.

Укладка по уровню имеет смысл только для обрезного и ровного пиломатериала. В случае использования широкой необрезной доски, выравнивание теряет смысл.

Пример использования широкой необрезной доски

Устройство и размер шага обрешетки под металлочерепицу

Обрешетка под металлочерепицу создает определенный скелет кровельного покрытия. Но если для обустройства конструкции может применяться доска или листовой пиломатериал, то шаг обрешетки под металлочерепицу должен быть точно выверенным. При этом следует соблюдать перпендикулярность выкладки материалов относительно стропильных ног, крепление осуществляется гвоздями, саморезами. Монтаж обрешетки под металлочерепицу необходим для равномерного распределения нагрузки, обеспечения необходимых требований к функциональности по эксплуатации кровли.

Правила обустройства обрешетки под металлочерепицу

Чтобы обрешетка под металлочерепицу соответствовала требованиям, следует знать:

Бывает разреженная и сплошная конструкция. Последняя выполняется из листовых материалов (фанера, ОСП). Доска укладывается с компенсирующим расстоянием/ зазором в 10 мм для температурных расширений материала, а листы монтируются встык.
Все процессы лучше делать в сухое время суток, чтобы минимизировать риск намокания материала.
Самым оптимальным вариантом является установка обрешетки разреженного типа, шаг подбирается в зависимости от шага профиля. Например, Каскад металлочерепица, для которой шаг составляет 350 мм.
Пиломатериалы подбираются без признаков коробления, дефектов, обрабатываются антипренами и составами биологической защиты.
Шаг обрешетки для металлочерепицы имеет разницу: на реберных точках скатов и свесах он минимальный. Технология выкладки материала идет снизу вверх, поэтому свесы карнизов обустраиваются в первую очередь.
Вдоль свеса по карнизу набивается доска толщиной на 10-15 мм больше остальных – это компенсирует перепад уровня в точках крепежей черепицы по концам и в середине волны.
Ветровой деревянный брус не может быть ниже точки листа кровельного покрытия. К этому брусу монтируется планка конькового элемента.
Угол наклона кровли не может быть менее 14°.
По ендове, у мансардных окон, вентиляционных, дымовых выходов обустраивается дополнительная обрешетка.
Крючки и кронштейны для крепления системы водостока монтируются прежде, чем устанавливаются желоба.

Следует помнить, что обрешетка на крыше служит не только скелетом для укладки кровельного материала, но и обеспечивает вентиляционный зазор для предупреждения образования конденсата. Поэтому, экономить на материалах или нарушать технологию работ категорически не рекомендуется.

Как рассчитать обрешетку под металлочерепицу

Для начала промеряются скаты: высота, длина, прибавляются выпуски, размер лобовых досок. Теперь рассмотрим пример расчета обрешётки на кровле площадью 100 м2, где используются доски 25х150х4000 мм:

общая площадь доски: 0,15*4 = 0,6 м2;
нужное количество материала: 100/0,6 = 167 шт.;
объем доски в кубах составляет 0,015 м3, объем всего материала 1,5 м3.

Получается, что устройство обрешетки под металлочерепицу сплошной потребует 1,5 м3 досок, разреженная же должна учитывать зазор между досками. К примеру, по той же площади кровли и длине скатов в 6 м, ширине 9 м с шагом обрешетки 300 мм считаем:

на один скат нужно 20 шт. досок (6/0,3);
погонаж материала на одном скате 180 м (20*9), на двух 360 м;
при длине досок в 4 м количество равно 90 ед. (360/4);
объем расходного пиломатериала (90*0,025) составляет 2,25 м3.

Важно! Шаг обрешетки под укладку металлочерепицы зависит от шага профиля и составляет 300-450 мм.

Правила выполнения конструкции и пошаговая инструкция

Необходимость соблюдения параметров материала – это гарантия того что кровля будет служить долго.

Для системы стропил берется брус размером: 50х200, 50х150, 50х100, 100х200, 100х150;
Толщина доски для обрешетки и крепления конька от 25 мм;
Шаг стропил 600-900 мм;
Первая доска толще других на 10-15 мм;
Стык досок обрешетки – шахматный;
Ветровая доска устанавливается выше обрешеточной конструкции;
Предел прочности – выдерживать вес человека.

А теперь пошаговая инструкция создания обрешетки для кровли из металлочерепицы:

Первая доска крепится с нижней стороны ската, размещается горизонтально каркасу и прибивается к вертикальной контробрешетке или стропилам гвоздями. Каждую точку сопряжения с поверхностью следует крепить двумя и более гвоздями. Расстояние между обрешеточными брусьями берется чуть уже профиля металлочерепицы, чтобы затем оформить правильно свесы.
Второй ряд прибивают, как и первый.
Следующие ряды устанавливают и крепят сообразно шагу по профилю кровельного материала. Удобно использовать мерный брусок.
Внутренние углы кровли, где формируется ендова, доски нужно обрезать под углом, чтобы обеспечить плотность стыка.
Последний ряд прибиваемой обрешетки в области конька лучше делать большей величины, для чего применяется более широкая доска или несколько брусков собираются вместе. Сплошной настил минимизирует риски перегиба по краям листов.
После того, как каркас под металлочерепицу Каскад (где шаг в 350 мм) или любую другую закончен, следует обрезать края пиломатериалов, выравнивая нужную длину.

Совет! Для крепления бруса применяются гвозди, длина которых в 2 раза превышает показатель толщины доски, а диаметр не более 3,5 мм. Необходимо каждые два ряда проверять кривизну установки пиломатериала, расчет осуществляется сверху вниз, что помогает контролировать длину черепицы.

Руководство по обустройству «скелетного» каркаса можно дополнить рекомендациями по выбору материалов:

Доска 25х100 применяется для облегченной конструкции простого типа;
Обрезная доска 32х100 нужна, если решили воспользоваться черепицей повышенной толщины оцинкованных листов, а также на крышах сложной конструкции;
Брус размерами 50х50 мм устанавливают в случае необходимости стропильного шага более 0,9 м.

Какой именно выбрать шаг обрешетки, чтобы прибить листы металлочерепицы на крышу, рассчитать несложно, как и своими руками обустроить конструкцию.

Важно! Вычисления интервала между брусьями выполняются посредством измерения расстояния от самой высокой точки первой волны к нижней части места. Для чего на стропильную ногу нужно поместить уровень в 1,5 и замерить. Соответственно полученному расстоянию и будет выполняться шаг. Стандартными параметрами поперечной волны считается градация в 30-45 см, по этим цифрам и выбирается оптимальный шаг.

Как выровнять провисшую крышу

Доброго дня! Интересует возможно ли выровнять провисший коньковый брус в старом срубе (ок.50 лет)? Фото дома прилагаю, покрашено какой-то краской, на первый взгляд не ржавая, но проверять собрались когда чуть потеплеет. В доме потолки зашиты и выглядят ровными, создается впечатление что настил над жилым помещением ровный. Под крышей помещение не жилое и никак не используется. Стропила выглядят весьма прилично, только возле печной трубы почернели, но сухие — предполагаю, от температуры. Т.е. смущает что у крыши задраны концы, если можно так сказать.

Заранее спасибо за ответ и отдельное — за очень полезный сайт!

Провисший конек крыши

Привет, Воля из Минска!

У старых домов от времени и ряда некоторых других причин, конек может местами провисать. Бывает, что это ни в коей мере не влияет на конструктивную прочность кровли, но не всем хозяевам нравится такой непрезентабельный вид.

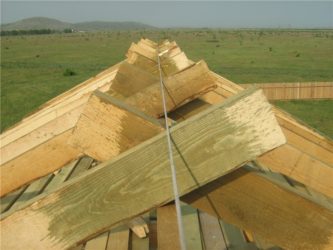

Для исправления положения применяют несколько вариантов. Самый кардинальный и неубиенный — это полный демонтаж кровли. Затем выравнивание всех стропильных треугольников по шнурке, натянутой между двумя крайними фронтонными стропилами, выставленными по уровню на одинаковую высоту. Для этого не обязательно демонтировать старые просевшие стропила, бывает порой достаточным укладки нового конькового элемента на старый (если он есть) или нашивка дополнительного количества досок обрешетки. После такой сборки проверяют по правилу или по длинной и ровной доске — убрали ли все «ямки» и «горки» под кровельным материалом.

Если да, то вновь накрывают крышу. Естественно, что это наиболее затратный вариант. И его чаще применяют при наличии в кровле значительного количества отверстий и дыр. Когда хозяин решается на настил новой кровли. Да и демонтаж старых кровельных листов связан и с долгой возней по уборке их, да и дожди могут в это время пойти.

/Вот, например, в прошлом 2014 году знакомый попросил накрыть старую кровлю из кровельного железа прямо по нему профилированным окрашенным. Мы добавили по скатам крыши черепной брусок сечением 50/50 от конька и до карнизов. Набили доски обрешетки. Все сделали так, чтобы не было прогнутых участков. Накрыли новым профилированным железом. Приятель был в восторге. И сейчас крыша смотрится «обалденно», а была нисколько не лучше, чем на вашем фото./

Другой вариант — тоже прямо по коньку, сверху существующей старой кровли набивают две или более обрезных доски. Одна из которых лежит на одном скате, а вторая — на другом. Их также выравнивают строго по шнурке. При необходимости подкладывая в просевших местах под них обрезки досок различной толщины. Все это надежно прикрепляется к кровле саморезами.

Потом берут коньковые элементы достаточной ширины, накладывают сверху и кровельными саморезами прикрепляют их на протяжении всей крыши. Чем больше ширина элементов, тем лучше. Поскольку имеющиеся в продаже редко превышают 200-250 миллиметров на сторону (то есть их общая ширина в развернутом виде — 400-500 миллиметров), их делают под заказ.

Но стоят они «как чугунный мост» и поэтому мы предпочитаем покупать обычный лист (окрашенный или просто оцинкованный) размером 1*2 метра, во втором случае 1,25*2,5 метра. Размечать его, резать и гнуть на станке. Нет станка? Можно согнуть на металлическом уголке киянкой. Обходится все это удовольствие раза в 4 дешевле.

Как говорят, почувствуйте разницу.

После всех этих манипуляций и монтажа кровля смотрится значительно лучше, по крайней мере издалека и если особо не присматриваться. Потому что по самим скатам просевшие места никуда не исчезли.

Ну и самый последний вариант — когда на чердаке в местах провалов кровли строго под коньком устанавливают стойки с опиранием их на стропильные основания и выставляют конек. Для чего либо подбивают клинья под основания стоек, либо используют винтовые компенсаторы осадки срубов (подробнее можете посмотреть либо на моем сайте в соответствующем разделе, либо в интернете). Не менее эффективно использование домкратов. Расписывать не буду, как делается, догадаться несложно.

Другие вопросы по теме крыш:

Схема кровли старославянской избы

Задать вопрос Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Источники: http://strmnt.com/vopros/obreshetka-dlya-krovli.html, http://build-experts.ru/shag-obreshetki-dlya-metallocherepicy/, http://www.woodmaterial.ru/vopros/1321_kak_vyrovnjat_provisshuju_kryshu.php

Источник: https://blogforbuilder.ru/kak-vyrovnyat-obreshetku-na-kryshe.html

Как правильно делать вырезы в стропилах каркасного дома?

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.

При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

(я покажу, как все подсчитать вручную, без калькулятора – прим. переводчика)

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Подробнее смотрите на видео:

(для тех же, кто понимает по-английски – прим. переводчика)

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м. (пол миллиметра округлим)

Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ:Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».19,1406 + 4,7851 = Диагональ(«2)

Диагональ = квадратный корень из 23,9257

Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:

Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.

Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.
А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Считаем «подъем» в реальности

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается 2,35 м.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.

Находим полную длину стропил

После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.

Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т.е. 0,4 метров.

Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см

Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.

Маленький бонус к тексту.
Угольник Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся им и решил купить, обязательно иметь под рукой перевод книги, которая идет с ним в продаже на англ. языке.

Лично мне он очень помог при постройке моего каркасника.

Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.

Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.

Источник: http://KarkasGid.ru/kak-pravilno-delat-vyrezy-v-stropilax/

Как выровнять обрешетку на крыше — Кровля и крыша

Невозможно обустроить кровельную систему без обрешетки, укладка которой проводится поверх стропильных ног. Она служит местом непосредственного крепления финишной обшивки крыши.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
Свесы. Так называют нижние участки стропилин.
Конек. Располагается сверху конструкции, в районе смыкания стропилин.
Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Предназначение обрешетки в кровельной системе

Благодаря обрешетке достигается решение следующих задач:

Происходит надежное крепление материалов кровли.
Пространство между крышей и утеплителем в таком случае хорошо вентилируется: особенно это важно для сопредельных участков теплых и холодных кровельных слоев.
Слой утеплителя и гидроизоляции удобно фиксировать на обрешетку крыши.
Стропильная система получает защиту от чрезмерной нагрузки в случаях выпадения обильного снега.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
Ножовка, бензопила.
Монтажная пена.
Молоток, перфоратор.
Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
Строительный уровень, рулетка.

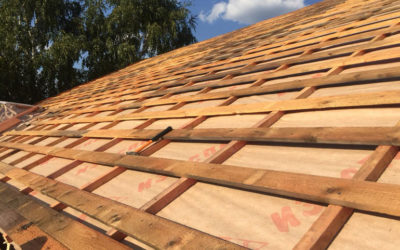

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала.

Встречаются два основных вида обрешетки:

Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.

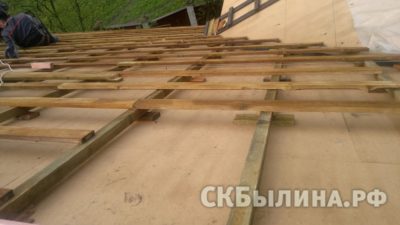

Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

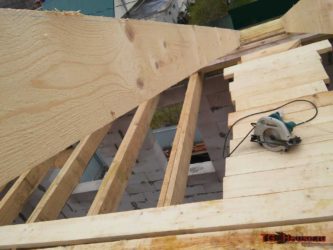

Монтируем кровельную обрешетку своими руками

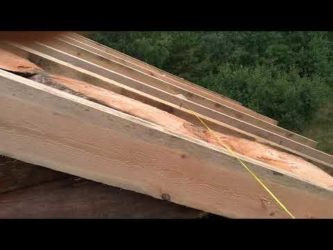

После того, как стропильная система полностью обустроена, проводится внимательный замер крыши. Делают это при помощи веревки, что упрощает обмерку диагоналей. При сопоставлении двух показателей желательно, чтобы они не отличались друг от друга более, чем на 20 мм. В случае превышения этого допуска последующая работа может натолкнуться на определенные сложности. Далее проводится укладка пароизоляции и утеплителя, в виде минеральной ваты или другого подходящего материала.

Источник: https://krovlyaikrysha.ru/kak-vyirovnyat-obreshetku-na-kryishe.html

Как сделать усиление стропил – варианты укрепления стропильной системы

Усиливать систему стропил потребуется, если во время эксплуатации оказалось, что она не способна выдерживать требуемую нагрузку и начинает деформироваться. Ниже мы детально расскажем о том, как произвести усиление стропильной системы изнутри, чтобы устранить все ошибки, которые были допущены во время расчетов перед монтажом.

Усиливаем стропильные ноги

Вначале стоит отметить, что стропильная система дома, гаража, бани и иных построек должна вовремя проверяться на возможные повреждения и деформацию. Своевременное усиление стропил поможет предотвратить возможные разрушения кровли и огромные затраты на ремонт. Если будет повреждена крыша гаража, то от этого может пострадать автомобиль. Укрепление стропил может потребоваться для системы стропил любой разновидности. Для этого зачастую устанавливают расширяющие балки – «подмоги», подкосы или двусторонние накладки.

Если подбор стропил проводился с учетом прочностных характеристик, то их усилия на прогиб всегда будут соответствовать нужным показателям, которые регламентируются соответствующим СНиПом «Нагрузки и воздействия». Получается, что от нас понадобится увеличить поперечное сечение стропильных ног. Для усиления тонких стропил используют деревянные подмоги. Их крепят к нижнему поясу стропила в промежутке между стропилом и мауэрлатом. В роли крепежей в данном случае выступают стальные зубчатые пластины или хомуты с болтами.

Как укрепить правильно и надёжно — правила усиления конструкции крыши

Особенно тщательно нужно подойти к усилению элемента опирания неразрезной стропильной ноги на подкос. Все потому, что в таком месте не должно быть прогиба, а значит, сечение стропилины увеличивают при помощи накладок, которые устанавливают с двух ее сторон. Размеры накладок определяют, ориентируясь на расчетные параметры сечения с предельным изгибающим моментом. Крепление дощатых накладок осуществляется при помощи болтовых хомутов или гвоздей.

Накладкой может служить и установленная подмога, если увеличить ее длину и вывести ее за границу опирания на подкос. В таком случае она будет не только придавать пролету дополнительной жесткости, но и сможет увеличить опорные возможности данного узла.

В некоторых случаях чтобы улучшить эксплуатационные характеристики кровли, для нее изготавливают более крутые скаты. При этом старый каркас можно не разбирать, а собрать новую стропильную систему и соединить их между собой. Такое усиление стропильных конструкций позволит сделать новую крышу более жесткой, однако подкровельное пространство, которое служит мансардой или нежилым чердаком, при этом не увеличится. Соединить элементы конструкции между собой можно с помощью расшивки стропильных ног с двух сторон, закрепленной крестообразно.

Работы по усилению стропильной системы

Чаще всего разрушению подвергаются балки мауэрлата и стропильные ноги в нижней их части. Происходит это в результате плохой гидроизоляции мауэрлата от кирпичной стены из-за подтекания дождевых осадков и талой воды сквозь кровельное покрытие, либо по причине изначальной укладки недостаточно просушенных пиломатериалов. Кроме того, попадание влаги на деревянные конструкции может происходить вследствие засорения вентиляционных каналов или нарушения целостности пароизоляционной мембраны.

Выполнить усиление стропил крыши в нижней их части можно с помощью вспомогательных подкосов. Эти элементы фиксируются к нижнему краю стропильной ноги с упором в дополнительный лежень или мауэрлат. Придать полученной ферме дополнительную устойчивость можно, если слегка раздвинуть нижние концы подкосов. Если сделать упор подкоса на вспомогательно установленный лежень, можно устранить изгибающие усилия между мауэрлатом и подстропильными элементами.

Ремонт поврежденной системы стропил

Чтобы выполнить ремонт деревянных стропильных ног или мауэрлатной балки, обычно используются дополнительные накладки. Такой способ применяется, если оказались повреждены одиночные стропила. Фиксируют такие элементы гвоздями или болтами, опирая накладку нижней частью на мауэрлат и прикрутив ее вязальной проволокой.

Принимая решение, как усилить стропильную систему при наличии многочисленных повреждений, обычно используют прутковые протезы. При этом все деформированные и пришедшие в негодность деревянные элементы необходимо снять. Прежде всего, стропило фиксируют временными опорами, после чего демонтируют кусок кровельного настила и удаляют поврежденный участок. На его место крепят аналогичный элемент – «протез», изготовленный из свежей древесины. Для надежности он должен опираться на марала.

В случае необходимости замены отдельных участков мауэрлата, работы выполняются в такой последовательности:

перед тем, как усилить крышу дома, под стропильный каркас устанавливаются временные опорные столбы;
затем демонтируют поврежденный кусок балки мауэрлата;
подготавливают балку соответствующего размера (около 1 метра) и надевают на шпильки, расположенные в кладке стены;
затем на стену или балки перекрытия монтируют кусок лежня такого же размера;
в конце стропила дополнительно фиксируют двумя подкосами, которые опираются на новую балку.
