Укладка гидроизоляции на крышу без контробрешетки

В этой статье:

Контробрешетка под металлочерепицу и профнастил с фото

Когда встает вопрос о том, что такое контробрешетка, не все загородные застройщики понимают, о чем идет речь.

Многие ее путают с обычной обрешеткой.

Но разница между двумя конструкциями большая, хотя обе используются для сооружения кровли.

Поэтому необходимо провести сравнение двух систем, чтобы понять, в чем их отличия друг от друга.

Обрешетка – это брусья, которые устанавливаются перпендикулярно стропильной системе и крепятся к стропильным ногам.

Именно на обрешетку укладывается кровельный материал и крепится к ней.

Это и есть основная функция обычной обрешетки.

Других она не выполняет.

Контробрешетка состоит из тех же брусьев, они укладываются на сами стропильные ноги (вдоль, а не перпендикулярно) и крепятся к ним.

После чего на контробрешетку монтируется обрешетка.

Для чего необходимы такие сложности.

Рассмотрим на примере устройства кровли.

Обычно работы выполняются в следующем порядке:

производится монтаж стропильной системы;

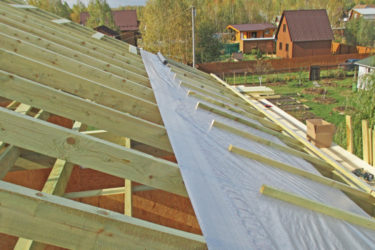

с внешней стороны на нее укладывается гидроизоляционный материал;
затем набиваются контррейки;
далее устанавливается сама обрешетка;
сегодня все чаще под гидроизоляцию между стропильных ног укладывается утеплитель.

То есть, в конструкции кровли между обрешеткой, а, значит, и между кровельным материалом и гидроизоляцией образуется своеобразный зазор во всю площадь скатов кровли.

Его толщина равна толщине брусьев контробрешетки.

Для чего это необходимо?

Этот зазор есть не что иное, как вентиляционная система.

Дело все в том, что влага, которая часто образуется под кровельным покрытием (происходят процессы конденсации), является негативным фактором, снижающим срок эксплуатации элементов кровли, особенно деревянных.

Именно вентиляция удаляет часть влажности, тем самым снижая риски порчи древесины.

В этом и есть основное предназначение контробрешетки.

В каких случаях используется контробрешетка

Чаще всего ее используют, если в качестве кровельного материала выбирается покрытие на основе металла.

Это может быть профнастил, металлочерепица, плоский металлический лист.

Металл, контактирующий с воздухом с отрицательной температурой с внешней стороны и с воздухом, поступающим из дома снизу (с положительной температурой) является границей столкновения двух противоположных температур.

А это гарантия, что на кровельном материале будет образовываться конденсат.

Хотя все чаще сегодня контробрешетка становится неотъемлемой частью всех утепленных крыш.

И здесь неважно, какой при этом был использован кровельный материал.

Потому что многие утеплители при соприкосновении с влагой быстро теряют свои эксплуатационные характеристики.

Этапы монтажного процесса

Начнем с того, что для контробрешетки необходимы брусья сечением 30 х 50 мм, если дело касается простых крыш.

Если эта система устанавливается на сложные конструкции, тогда лучше выбрать брус сечением 50 х 50 мм.

Длина варьируется от выбранного кровельного покрытия.

Их, как было сказано выше, устанавливают на стропила и крепят специальными оцинкованными гвоздями с шагом 30 — 40 см.

Есть два способа устройства этой системы:

С полным покрытием стропил.
С периодичной установкой. Здесь шаг установки зависит от длины используемого кровельного материала.
Если это профнастил, то расстояние варьируется в пределах 40 — 50 см под элемент обрешетки. Если укладывается металлочерепица, тогда в расчет берется ширина укладываемого материала.

В любом случае длина каждого бруса контробрешетки не должна быть меньше полуметра (оптимальный размер – 135 мм).

Установка и монтаж

Ничего сложного в этом процессе.

Здесь важно учесть, что все работы будут проводиться на высоте.

Так что позаботьтесь о собственной безопасности.

К тому же по стропилам набивается гидроизоляционная мембрана, так что придется соорудить временную обрешетку, чтобы не повредить пленочный материал.

Еще о том, как укладывать гидроизоляцию под металлочерепицу.

О том, как правильно резать профнастил, в статье. Ответ на вопрос, можно ли резать профнастил болгаркой.

О весе листа профнастила здесь. Удельный вес профнастила, вес самореза для профнастила.

Важным моментов во всем монтажном процессе будет правильная подрезка реек:

у конька они должны сходиться в одной точке, как и сами стропила. Поэтому, учитывая уклона скатов, надо будет запилить их под необходимый угол;
около ендовы шаг установки сокращается до 10 см при стандартном шаге 30 см. Стык двух реек должен также подпиливаться под установочный угол.

На участке ендовы необходимо правильно провести монтаж элементов контробрешетки.

Здесь важно приподнять их на высоту 5 — 10 см над опорой самой ендовы.

Это обеспечит беспрепятственный сток воды.

Обычно на один квадратный метр поверхности, где устанавливаются элементы контробрешетки, используются минимум 10 гвоздей.

Они пробивают гидроизоляционный материал, тем самым нарушая целостность полотна и герметизацию всей кровли.

Поэтому не стоит надолго оставлять в таком виде крышу.

То есть, установили контробрешетку, тут же набивайте обрешетку и устанавливайте кровельный материал.

Если оставить крышу некрытой и пойдет дождь, то грош цена всей работе.

На каких крышах контробрешетка не нужна

Современный подход к экономичному дому требует использования утепленных крыш.

А в них без контробрешетки не обойтись.

Но строятся на загородных участках постройки бытового назначения.

Это может быть гараж, сарай и прочее.

В них обычно возводятся неутепленные кровли, под которыми устраивают чердачные помещения для хранения разного домашнего скарба или садового инструмента.

На таких крышах обрешетку устанавливать необязательно.

Нередко вдруг приходит идея использовать чердак для других нужд.

И хозяин начинает искать способы утепления чердачного помещения.

Вот тогда-то он и вспомнит, что зря не сделал контробрешетку.

Поэтому перед тем как начинать возводить не утепленные кровли, постарайтесь все предугадать заранее, сопоставьте свои планы на будущее.

И последнее.

Материалы для контробрешетки.

Обычно для этого используется брус, изготовленный из мягких пород древесины.

Негативного воздействия эта конструкция чувствовать не будет, потому что надежно защищена кровельным материалом.

о монтаже контробрешетки.

Так что требования к ее качеству не самые жесткие.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/kontrobreshetka.html

Укладка гидроизоляции на крышу без контробрешетки

Современные методы укладки кровли мало чем напоминают традиционные способы монтажа.

К примеру, благодаря использованию металлочерепицы и профнастила в обиход кровельщиков вошло понятие контробрешетка.

Что это? Действительно ли она необходима? Какие функции она выполняет и как осуществляется ее монтаж? Попробуем разобраться.

Действительно нужна ли контробрешетка под металлочерепицу?

Укладка металлочерепицы на крышу обходится недешево. Не удивительно, что желая сэкономить большинство из хозяев, могут недоумевать по поводу необходимости изготовления контробрешетки.

Действительно ли существует необходимость в ее монтаже? Можно ли обойтись без нее? Говоря коротко технологический процесс обустройства металлической кровли, подразумевает ее использование.

Упущение в этом вопросе является грубым нарушением и может привести к резкому снижению сроков эксплуатации металлочерепицы. Получается, что изготовление контробрешетки является оправданным и обоснованным.

Но какую функцию она выполняет?

Основное предназначение и функции контробрешетки

Существует несколько основных предназначений монтажа контробрешетки, каждое из которых существенно влияет на сроки и качество эксплуатации металлических кровельных материалов. Она выполняет следующие функции:

Обеспечивает беспрепятственную циркуляцию воздуха. Особенностью кровельного пирога, который изготавливается под металлочерепицу, является хорошая теплоизоляция кровли. Недостатком такой конструкции считается увеличенное образование конденсата. Чтобы снизить негативные последствия этого и устраивается контробрешетка. Она позволяет выводить губительную влагу из кровельного пирога с помощью постоянному притоку свежего воздуха
Создает дополнительную шумо- и теплоизоляцию. Пространство, которое появляется благодаря ее монтажу, создает воздушную прослойку. Она эффективно справляется с функциями барьера и увеличением изоляции помещения от посторонних шумов
Устраняет неровности стропильной системы. Даже использование идеально ровного бруса в качестве стропил не гарантирует, идеальной плоскости кровли. Контробрешетка позволяет устранить мелкие неровности

Внимание! Согласно технологии под шифер и мягкие кровельные материалы нет необходимости устанавливать контробрешетку, но для металлочерепицы и профнастила ее использование является обязательным.

Почему она необходима?

Основной функцией контробрешетки остается создание воздушной прослойки, в которой может свободно циркулировать воздух. Благодаря этому достигается следующее:

Увеличивается срок службы металлочерепицы. Во время монтажа нарушается целостность лакового покрытия, которое наносится на листы в качестве защитного слоя. Даже если используются необходимые инструменты в местах крепления или отреза уничтожается лак. Со временем если не обеспечить необходимые условия появляется ржавчина и как следствие кровля начинает гнить. Чтобы этого не произошло нужно создать естественный вывод влаги из кровельного пирога. Контробрешетка как раз и выполняет эту функцию
Дает дополнительное пространство для укладки теплоизоляции. С помощью контробрешетки, получается, сделать так называемую «теплую кровлю». Это особенно важно, если планируется использовать чердак для жилого помещения. Но даже если изготавливается «холодная кровля», такое устройство позволяет снизить теплопотери здания
Обеспечивает более качественный результат работ. Как уже замечалось, с помощью контробрешетки удается устранить мелкие дефекты стропильной системы и неровности в 1-2 см

Контробрешетка и гидробарьер

Еще одна дополнительная функция контрообрешетки – это надежная фиксация гидробарьера к стропилам крыши. Первоначально ее крепят с помощью степлера. Начинают с крайнего ряда внизу. Раскатывают вдоль плоскости кровли.

Каждый последующий ряд укладывают внахлест (не менее 10 см.) с предыдущим. После монтажа по центру каждого стропила набивают брусок, который и играет роль контробрешетки. Он дополнительно фиксирует материал.

Чтобы избежать процесса ржавления крепить бруски к стропилам необходимо с помощью специальных винтовых гвоздей.

Обрешетка и контробрешетка под металлочерепицу

Контробрешетка изготавливается из бруса с сечением 3/5 см. Он прибивается к стропилам строго по их середине.

Между собой брус соединяется методом запила, это обеспечивает более прочное сцепление. После этого укладывает обрешетка.

Важно знать, как сделать обрешетку под металлочерепицу.

Нужно ли делать контробрешетку под металлочерепицу?

Ее делают из струганной доски толщиной 3/10 см. Шаг обрешетки определяется кровельным материалом, точнее длиной его волны.

Для металлочерепицы, как правило, такая разбежка составляет 35-40 см. Это обусловлено тем, что она должна укладываться, цепляясь внутренней волной за края доски.

Процесс монтажа кровельного материала происходит следующим образом:

Укладывается гидробарьер
Фиксируется контробрешетка
Изготавливается кровельный пирог
Нашивается обрешетка

Внимание! Если изготавливается «холодная кровля», необходимость в использовании теплоизоляции отсутствует.

Расчет шага контробрешетки

Обычно шаг контробрешетки полностью совпадает с расстоянием между стропилами.

В таком случае достаточно прикрепить брус посередине стропильной ноги. Ломаная кровля может потребовать уменьшить этот разрыв.

Если используется маленький угол наклона, необходимо увеличить толщину используемого бруса.

Как выполняется монтаж контробрешетки

Установить контробрешетку не сложно. Процесс монтажа происходит так:

Подготовка. Края бруса, в месте стыка, запиливаются под углом
Нашивается гидробарьер
Подготовленный брус нашивается на стропила с помощью оцинкованных гвоздей

В месте примыкания к ендовы, брус должен пришиваться, не доходя до края на 10-15 см. Это дает возможность для мусора, который появляется во время монтажа, беспрепятственно скатываться вниз.

Полезные рекомендации

Контробрешетку необходимо устанавливать для любого вида металлической кровли, даже если принято решение не утеплять крышу
Чем меньше угол наклона ската кровли, тем толще должен быть брус, используемый в качестве контробрешетки
Крепить брусья необходимо с помощью оцинкованных винтовых гвоздей. Это не даст ржавчине проступить в месте крепления

Не стоит игнорировать важность контробрешетки, сравнительно небольшие вложения позволят существенно увеличить срок эксплуатации металлочерепицы.

о контробрешетке под металлочерепицу

Стоит ли делать контробрешетку? Преимущества контробрешетки под металлочерепицу.

Толщина и размер контробрешетки под металлочерепицу. Монтаж контробрешетки.

Как известно, основная функция крыши сводится к защите дома от любых воздействий, как механических, так и природных.

Именно поэтому очень важно подойти к монтажу кровли для здания очень внимательно, учитывая абсолютно все особенности той или иной конструкции кровельного пирога.

Один из таких элементов, о котором следует рассказать более подробно – это контробрешетка крыши. Именно об особенностях устройства этой детали для кровли, а также о ее правильном монтаже далее и пойдет речь.

Далеко не все знают, что представляют собой и какую роль выполняют контр рейки, ошибочно принимая их за стандартную обрешетку.

Но разница у этих двух элементов довольно существенная, поэтому важно окончательно разграничить эти две системы и разобраться, в чем состоит отличие таких конструктивных частей кровли, как обрешетка и контробрешетка.

Обрешетка бывает двух видов:

Суть сплошной обрешетки заключается в том, что зазор между досками имеет расстояние менее 1 сантиметра.

Монтируется она обычно укладкой двух слоев:

первый из них – разреженный;
второй – сплошной, состоящий из устойчивой к влаге фанеры или ориентировано-стружечных плит, укладываемых под углом, равным 45 градусов относительно первого слоя.

Источник: https://blogstroykin.com/ukladka-gidroizolyatsii-na-kryshu-bez-kontrobreshetki/

Обрешетка и контробрешетка крыши — Кровля и крыша

Металлочерепица является надежным материалом для крыши, но её необходимо укладывать по специальной технологии, для этого выполняют контробрешетку. Если её не сделать, то материал будет размещен не качественно. Контробрешетку сооружают из брусков, размерами 30*50 миллиметров, укладывают её сверху на гидроизоляцию вдоль стропил. При этом создается вентиляция между гидроизоляционным материалом и самой крышей, и не скапливается влага. При сложной крыше брусья берут толще, около 50 миллиметров.

Как установить контробрешетку под металлочерепицу

Когда гидроизоляция положена и закреплена степлером сверху над ногами стропил, можно приступать к сооружению контробрешетки, её набивают для надежности и долголетия основного материала. Длину брусьев берут от 135 сантиметров, их сечение составляет 30*50 миллиметров. Прикрепляют её гвоздями (оцинкованными), шаг выполняют до 30 сантиметров, вверх за линии пленки выходить нельзя. Высота контробрешетки делается до 5 сантиметров, её шаг должен быть одинаковым с шагом между стропилами. На контробрешетку прибивают доски, они служат ступенями для удобного перемещения по кровле.

При этом на коньке запиливают бруски, делая угол с обеих сторон скатов так, чтобы точка пересечения верхних граней обрешетки была плоской. Тогда шаг будет рассчитан точно и верхний брус установлен правильно. Перед укладкой материала для покрытия, основную решетку набивают по низу стропил к брусьям, которые помещены вдоль, делают зазор до 10 сантиметров для хорошего выхода влаги и вентиляции. Сверху закрепляют ендову, элемент представляет собой внутренний угол, предотвращает проникновение мусора в срезы кровли.

Когда устраиваются коньки нужно сделать так, чтобы верхние грани брусьев контробрешетки пересекались в одном месте.

Порядок действий и расчет шага

Для обрешетки разных видов крыш применяют обрезной брус из хвои, влажность не должна быть выше 25%.

Порядок действий:

Измерение шага над карнизом начинают с двух положенных брусьев, с внешней стороны. Длина его должна быть от 32 до 38 сантиметров, эти показания не являются обязательными, они зависят от того, как расположен нижний ряд черепицы над водостоком. Напуск черепицы должен составлять 1/3 от окружности самого стока, эту величину регулируют при помощи бруса.
Когда закреплены первые брусья, приступают к установке верхнего материала на коньке. Замеряют расстояние от внешней стороны второго бруса до такого же элемента на коньке. Это показание и будет рассчитанным шагом.

Обрешеточный шаг меряют по верхним граням помещаемых брусьев, учитывают уклон ската. Если крыша сложная, то расчеты делают для каждого склона. При уклоне меньше 22 градусов, шаг должен быть в среднем 31,5 сантиметров, если покат имеет большее значение, то берут не выше 33,5. Если уклон большой, свыше 30 градусов, то размер шага будет до 34,5 сантиметров. Примеры правильного расчета. Для расчета возьмем: первое значение, размер между брусьями 789, а склон поката крыши 27 градусов (33,5 в сантиметрах).

Первое число делим на второе (789:27) и получаем количество рядов в обрешетке, то есть 23,6, округляем до 24, шаг будет иметь 32,9 сантиметра (789:24). Чтобы экономично уложить металлочерепицу, нужно сделать количество рядов минимальное, а значения шагов наивысшими. Без сооружения контробрешетки укладку металлочерепицы не производят, после того как эти работы будут выполнены, делают следующее: По контробрешетке устанавливают метки рассчитанного шага, величина соблюдается одинаковая во всю длину.

Замеряют расстояние между размещением брусьев со всех сторон, если показатели разные, то нет параллельности и нужно их выровнять.

Прокладка контробрешетки

Брусья по краям запиливаю под углом, затем размещают гидробарьер, при этом сильную натяжку делать не нужно, припустить на 2 сантиметра и закрепить степлером. Это сделать по всем скатам крыши. Разметки брусьев с правой и левой стороны соединяют шнуром или веревкой, на этом месте делают линии, затем по ним набивают обрешетку, при этом уложенный сверху материал получается ровным. Чтобы разровнять полость поката, под обрешетку помещают рейки с нужной толщиной. Все материалы из дерева необходимо обработать антисептиком, чтобы они не повреждались.

Для каждой сложной крыши нужно сооружать контробрешетку, благодаря этому не только появляется вентиляция, но и сама обрешетка поднимается на высоту самого бруска. В качестве гидроизоляции можно использовать не рубероид, а материалы современного производства, то есть мембрану или специальную пленку, а сверху размещают контробрешетку. Закрепляют её специальными гвоздями (оцинкованными), так как они не разрушаются от коррозии, на ноги стропил с шагом 30 миллиметров. Чтобы перемещаться по контробрешетке свободно, необходимо прибить черновые доски, так как может возникнуть такая необходимость.

При уклоне крыши 30 градусов, контрольные брусья должны быть 25*50 миллиметров, если угол меньше, то экономить на материале не нужно. Укладка контробрешетки возле ендов. Во время установки коньков, верхние грани контрольных брусьев должны пересекаться в одной точке, для этого устанавливают бруски противоположного ската, соблюдая нужный угол. Если обрешетка возле конька правильно сооружена, то расчитывание шага и дальнейшие работы производятся легче. Закрепляют контрольные брусья возле ендов с шагом 10 сантиметров, это поможет защитить крышу от мусора и влаги, и образуется качественная вентиляция.

Если не придерживаться правильного монтажа, сооружение ендов и коньков могут повредиться.

Для чего производят контробрешетку

Использование такого материала как металлочерепица, требует затрат, поэтому некоторые в целях экономии могут пропустить сооружение контробрешетки, это приведет к маленькому сроку службы материала.

Контробрешетка выполняет определенные функции для крыши:

Воздух может свободно циркулировать и вентилировать все слои крыши. Без её устройства скапливается конденсат, из-за поступления воздуха ненужная влага выходит.
Происходит изоляция от шума и сохраняется тепло за счет образования воздушного слоя, он является барьером.
Все неровности стропил скрываются, даже мелкие изъяны становятся незаметными.
Контробрешетку делают только под металлические материалы, которые укладывают на крышу, в остальных случаях для этого нет необходимости.

Благодаря образованию прослойки из воздуха, сооружение помогает:

Увеличить срок службы основного материала. Когда укладывается металлочерепица, сдирается защита, то есть лак, на материал попадает влага, и он портится от коррозии. Чтобы этого не происходило, сооружают контробрешетку, с её помощью создается слой воздуха.
Появляется место для помещения теплоизоляции. При помощи контробрешетки можно соорудить теплую крышу, если чердак будет жилым, в обратном случае уменьшаются потери тепла.
Гидробарьер надежно закрепляется к стропилам, вначале для этого используют степлер, начинают с низа, расстилают по всей поверхности внахлест до 10 сантиметров. Затем в центре стропила (каждого) прибивают брус, он является частью контробрешетки и надежно прикрепляет материал.

Контробрешетка и обрешетка под основной материал

Брус с определенными размерами прибивают по центру стропил. Для его соединения делают запил, тогда скрепление будет надежным. Затем сооружают обрешетку с шагом до 40 сантиметров. Все параметры необходимо соблюдать:

Для стропил необходимо использовать брусья из дерева 100*200, 50*200, 100*150, 50*150, 50*10 миллиметров.
Толщина материала для сооружения обрешетки должна быть не меньше25 сантиметров.
Ширину бруса из дерева берут от 10 до 15 сантиметров.
Между стропилами делают шаг на расстоянии от 600 до 900 миллиметров.
Толщина первого бруса должна быть больше, чем все остальные.
Между досками обрешетки делают шаг до 40 сантиметров.
Стыки между обрешеточными досками должны лежать в поочередном порядке.
Ветровую доску помещают выше, чем обрешетка.
Дополнительные материалы для закрепления коньков берут не больше 25 миллиметров, чтобы остальная установка была выполнена легко.

На обычной крыше, без утепления, если не планируется на чердаке создание жилого помещения, то контробрешетку в основном не производят. Но даже при таком случае это действие нужно выполнить, для создания прослойки воздуха, который поможет убрать влагу и сырость, чердак будет проветриваться, а также создастся изоляция тепла и шума. Температура внутри и снаружи будет регулироваться и это предотвратит появление льда на металлочерепице.

Разница между контробрешеткой и обрешеткой

Контрольные рейки не могут быть основной обрешеткой, поэтому это два разных сооружения. Основой обрешетки являются доски, которые прибивают к стропилам рядами, а затем закрепляют основное покрытие. Обрешетку сооружают двумя способами: первый слой делают разреженным, а второй – сплошным, который состоит из фанеры, имеющей стойкость к влажности, помещаются они под наклоном в 45 градусов от первого покрытия. Обрешетку в сплошном виде производят для металлочерепицы, при этом между досками делается зазор в 1 сантиметр и меньше. Для обычной обрешетки берут брусья 50*50 миллиметров, крепят их с помощью гвоздей.

Контрольные брусья также состоят из дерева, они прибиваются на ноги стропил, сверху гидроизоляции. Их функция состоит в том, чтобы обеспечить гидроизоляцию вентиляцией. От влаги можно использовать защиту из рубероида, пленки или специальных материалов. Основной ролью контробрешетки является образование вентиляционного пространства между гидроизоляцией, основной обрешеткой и металлочерепицей, это позволяет сохранить материалы от гниения из-за скопления конденсата. Контрольные брусья помогают воздуху попадать в места, где собирается лишняя влага.

Контрольные бруски крепятся к гидроизоляции гвоздями, при этом их необходимо взять всего 10 для одного метра квадратного. При таком методе закрепления, происходит повреждение гидроизоляционного материала на этих 10 участках, отсутствует полная герметичность, и в дождь влага может проникать внутрь. После того как помещается металлочерепица, эти нарушения закрываются, крыша тщательно вентилируется и влага уходит, не повреждая материалы. Из-за скопления конденсата и попадания влажности, происходит гниение основных материалов, это приводит к разрушению конструкции, поэтому необходимо выполнять все действия правильно.

Деревянные материалы нужно обрабатывать, они не должны содержать сучки или зацепки, которые будут мешать монтажу.

Размеры контробрешетки под металлочерепицу
Контробрешетка под металлочерепицу выплняется обычно из брусков, имеющимих размер сечения не менее 30×50 миллиметров

Источник: superarch.ru

[content-egg module=GdeSlon template=compare]

Каждое устройство крыши состоит из большого количества элементов, которые занимаются выполнением своих функций при устройстве надежной защиты пространства внутри дома от различного воздействия внешних факторов. Помимо того, элементы способны обеспечить комфортное проживание обитателей.

Устройство контробрешетки под металлочерепицу обеспечит вентиляцию крыши и позволит создать дополнительную тепло- и шумоизоляцию.

Контробрешетка под металлочерепицу в составе кровельного пирога и стропильной системы играет далеко не самую последнюю роль.

В данном материале будет детально описано предназначение этого элемента, а также будет произведена установка контрреек.

Источник: https://krovlyaikrysha.ru/obreshetka-i-kontrobreshetka-kryishi.html

Для чего нужна контробрешетка?

Крыша служит защитой нашего дома, посему к ее обустройству следует подходить очень тщательно, внимательно, не отступая от правил монтажа. Одной из особенностей монтажа крыши является обустройство контробрешетки. Как сделать контробрешетку под профнастил, какие нюансы у этого этапа возведения крыши, а также – какие функции выполняют обрешетка и контр брусья? Об этом речь далее.

Различия между обрешеткой и контробрешеткой

Не все понимают предназначение контрреек, поэтому часто путают их с обрешеткой. Однако функции этих элементов кровельного пирога несколько отличаются. Чтобы разобраться, в чем же отличие, следует описать эти конструктивные элементы.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Устройство кровли

Обрешетку составляют ряды из досок, которые прибиваются на стропильную систему. Она может быть сплошной или разряженной. Шаг между досками в сплошной обрешетке составляет менее сантиметра. Такая конструкция позволяет изолировать шум, удерживать тепло. Разряженные обрешетки чаще применяются на кровлях из профнастила. Сооружаются они из брусьев размерами 50х50 миллиметров. Обрешеточные доски прибиваются на контробрешетку гвоздями.

Контробрешетка выполняется из деревянных брусьев, набиваемых на стропила, непосредственно на гидроизоляцию. Контр брусья обеспечивают циркуляцию воздуха между водонепроницаемой пленкой, обрешеткой и профилированными листами.

Нередко на покрытии, внутри, образовывается конденсат, что в итоге приводит к гниению всей кровельной конструкции. Контр брусья выступают не просто каркасом для обрешетки, способствуют выводу влаги. Контробрешетка делается из брусьев, у которых сечение 30х50 мм.

Функции контробрешеток

Ни для кого не секрет, что перед укладкой профнастила крыша покрывается пленкой, предназначенной для защиты от влаги. Поэтому контр брусья – необходимое условия обустройства кровли. Объясним. Между полотном гидроизоляции и обрешеткой обязательно необходимо оставлять зазор вентиляции. Этот зазор можно обеспечить посредством монтажа контрреек.

http://www..com/watch?v=VO_XRw_1k

Актуальнее всего применение контрбрусьев на пологих крышах. Также без нее не обойтись в случае применения профнастила с волновой высотой до 21 миллиметра. В обоих случаях есть риски провисания кровельного материала. Поэтому, перестраховываясь, строители делают под профнастил на таких крышах частую или сплошную обрешетку. Это требует обустройства дополнительного зазора между обрешеткой и гидроизоляцией. Добиться его можно с помощью контр брусьев.

На контробрешетку возлагаются следующие функции:

Обеспечивает создание вентиляционного зазора (он должен составлять 5 сантиметров)
Способствует тому, чтобы гидроизоляционная пленка не соприкасалась с досками обрешетки. Дело в том, что на пленке гидроизоляции нередко скапливается конденсат. Благодаря контробрешетке он свободно стекает по пленке, не вредя деревянным элементам крыши.
Контробрешеткой под профнастил обеспечивается распрямление материала гидроизоляции, благодаря чему он не провисает.

Какими бывают обрешетки

Есть и другие функции у контр брусьев. К примеру, если небрежно обтесать стропила, их можно выравнять перед монтажом основной обрешетки путем набития дополнительных планок. Кроме того, контробрешетку можно использовать в качестве опоры для временных, монтажных обрешеток, которые актуальны для строителей для передвижения по крыше, устеленной гидроизоляцией. В этом случае контр брусья не позволят повредить или порвать гидроизоляцию.

Советуем прочитать: обрешетка под профлист

Выбираем древесину

Какое дерево более всего подойдет для обустройства контрреек? Этим вопросом задаются многие строители, особенно те, которые не являются профессионалами. В первую очередь выбор материала зависит от того, какую кровлю вы выберите, вернее, из какого материала она будет возведена. Так, если вы планируете делать крышу из тяжелых металлов, идеальным решением станет выбор сосны или дуба.

При перекрытии крыши легкими материалами (как в нашем случае – профнастилом), используется мягкая древесина. По высоте система из контрреек варьируется от двух до пяти сантиметров.

Устанавливаем контр брусья

Произвести установку контр брусьев совершенно не сложно. После укладки и закрепления гидроизоляционного слоя, параллельно основным стропилам набейте планки-бруски, которые следует заранее подготовить. При чем работать следует очень аккуратно, иначе существует риск повреждения гидроизоляционной пленки.

При выборе планок отдайте предпочтение тем, которые по длине немного больше метра. Рассчитать длину каждого брусочка можно так, чтобы на высоту кровли приходилось три брусочка, зазоры между ними должны составлять 15-30 сантиметров.

Бруски контробрешетки вполне удобны для обустройства угла конька кровли. Для этого просто запилите верхушки планок так, чтобы они образовывали кровельный угол. И на него уже производите монтаж конька. Это значительно облегчает работу по формированию конькового уголка основными стропилами.

Как видим, соорудить устройство не составляет труда, не требует дополнительных затрат. При этом она выполняет много функций. Посему не игнорируйте обустройство контробрешетки и не обходите стороной данный этап строительства крыши.

Источник: http://profnastil-profi.ru/roof/dlya-chego-nuzhna-kontrobreshetka.html

Для чего нужна контробрешетка крыши + правильное устройство и монтаж контррейки под металлочерепицу

Крыша — важный элемент дома, защищающий жилье от наружных воздействий. В частном строительстве наибольшее распространение получили двускатные и вальмовые крыши.

Двускатные конструкции образуются двумя наклонными плоскостями и должны обладать углом наклона больше 2.5 градусов.

Их возведение рекомендуется в регионах с большим количеством осадков.

Вальмовая по своему устройству похожа на двускатную крышу, но вместо двух наклонных плоскостей здесь предполагается четыре — конструкция отличается наклоном с каждой стороны.

Основным элементом таких крыш являются стропила, представляющие собой каркас, поддерживающий все остальные составляющие. Изготавливаются стропила из металлического уголка либо деревянного бруса.

Для скрепления стропильных элементов применяется обрешетка — доски в 20-35 мм толщиной, набитые поперек стропил. Обрешетка также задействуется для закрепления кровельных материалов (шифер, профнастил, металлочерепица и др.). Для изоляции от шума, холода и влаги применяется паро— и гидробарьер — что также служит защитой для утеплителя.

Контрбрусья способствуют циркуляции воздуха между профилированными листами, обрешеткой и водонепроницаемой пленкой. Вентиляция крыши здесь обеспечивается специальными технологическими зазорами у конька и вдоль скатов, а также вентиляционными окнами. Работы по устройству крыши должны подчиняться главному принципу: создать необходимую герметичность.

Для чего нужна контробрешетка крыши? Отличие от традиционной обрешетки

Контробрешетка — это часть кровельной системы в виде деревянных брусков, которые монтируются поверх гидробарьера на стропила. Предназначена она для проветривания подкровельного материала благодаря созданным зазорам. Она может быть смонтирована при любых изоляционных либо кровельных материалах.

Утепляя подкровельные пространства, не рекомендуют использовать пенопласты. Данные материалы не пропускают пар и могут создать вредный для металла и древесины эффект термоса. Контробрешетка обычно выполняется из деревянного бруска сечением 25×50 мм и больше. Наиболее надежной считается обрешетка из бруса размером 40×50 мм. По ходу монтажа могут использоваться цельные либо составные бруски.

Отличие обрешетки от контробрешетки заключается в следующем:

При устройстве контрреек, их монтируют на стропила, сразу за гидроизоляцией; обрешетку же монтируют поверх контробрешетки;
Расстояние между фрагментами контробрешетки равно расстоянию между стропилами; обрешетка может быть сплошной или с интервалом, зависящим от типа кровли и уклона крыши;
Основная функция контробрешетки — вентиляция подкровельного материала; традиционная обрешетка применяется для скрепления кровельных материалов и стропильных элементов.

В случае незначительных перепадов высоты частей стропильной системы, контрбрусья помогают подравнять скаты крыши. Контробрешетка также позволяет кровельщикам передвигаться по конструкции, не повреждая изоляцию (рубероид и пр.).

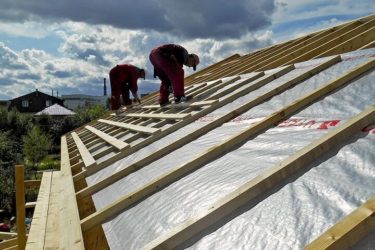

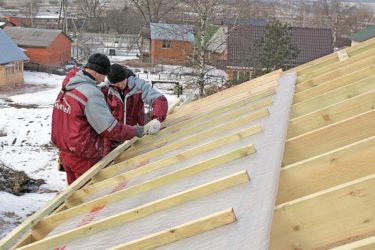

Контробрешетка — что это такое (фото пример):

Устройство кровельного пирога крыши

Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:

Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.
Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.
Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.
Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.
Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала. Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей. Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).

Особенности монтажа кровельного пирога зависят от материала для основания крыши.

Кровельный пирог

Нужна ли контробрешетка для холодного чердака?

В 99% случаев холодный чердак — нежилой, с отсутствием отопления. Для такой конструкции необходима мощная вентиляция, препятствующая скапливанию конденсата и сырости. Поэтому контробрешетка, создающая вентиляционный зазор между кровельным материалом и гидроизоляцией, должна присутствовать.

Контробрешетка также позволит не обрабатывать обрешетку специальным защитным составом.

Пирог холодного чердака

Какой материал используют для контробрешетки

Сооружение контробрешетки начинают с подбора сырья. Когда кровля устраивается с покрытием большого веса, для контрбрусьев рекомендуется выбирать древесину сосны или дуба.

Гибкая черепица и другие варианты более легкой кровли подразумевают выбор древесины мягких сортов (осина и пр.). Стандартная толщина контрбрусьев в условиях традиционной крыши составляет 30×50 мм.

При более сложных конструкциях подойдут контрбрусья сечением 40×50 и 50×50 мм. Высота контробрешетки может быть 20-50 мм, длина бруса — 1.5 м.

При этом все больше застройщиков пользуются высококачественным современным материалом, который отличается высокой надежностью и долговечностью. К таким материалам относится гидроизоляционная мембрана, пленка и др.

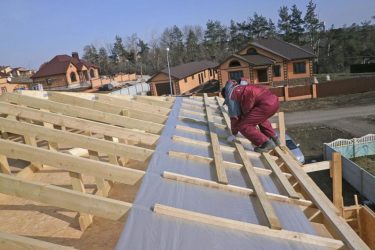

Контробрешетка под металлочерепицу: пример монтажа

Большинство кровельных покрытий (в том числе профлист) подразумевает использование контрбрусков сечением от 30×50 мм. Для примера монтажа контробрешетки, рассмотрим ее установку под металлочерепицу. После закрепления гидроизоляционной пленки сверху стропильной конструкции, осуществляют набивку контробрешетки.

Размеры контробрешетки под металлочерепицу в длину обычно составляют 135-137 см и в сечении 30×50 мм. Закрепляются они оцинкованными гвоздями с приблизительным шагом в 30 см.

Монтаж контробрешетки под металлочерепицу выполняется в следующей последовательности:

Перед монтажем брусья обрабатывают специальными антисептиками, защищающими дерево от гниения и поражения насекомыми;
После укладки гидробарьера приступают к закреплению контрбрусьев;
Крепление осуществляется с помощью оцинкованных гвоздей на поверхность гидроизоляционной пленки;
Во время работы следят, чтобы контрбрусья крепились параллельными рядами и шли перпендикулярно карнизной планке;
На контробрешетку наносят разметку шага обрешетки (рассчитывается заранее), метки наносят от второго бруса сверху в направлении бруса, который смонтирован на коньке; по всей длине конструкции величина шага остается неизменной;
Метки брусьев соединяют с помощью красящей шнуровки;
Осуществляют набивку обрешетки, при необходимости подкладывая рейки требуемой толщины — данные действия позволяют выровнять плоскость ската крыши.

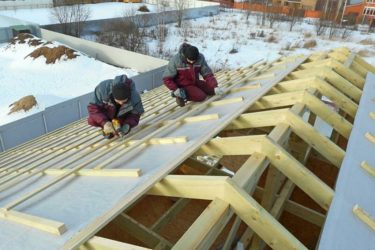

Монтаж контробрешетки

Устройство крыши

Контробрешетку также можно обработать антипиреном, снижающим риск возгорания конструкции.

Выполнение данных действий позволит решить целый комплекс задач по устройству кровли:

Увеличение срока службы, как всей крыши, так и отдельных ее элементов. Достигается обеспечением воздушного зазора, способствующего вентиляции пространства между металлочерепицей и гидроизоляцией.
Максимально надежное крепление гидроизоляционной мембраны.
Защита брусьев от прогибания и растрескивания.

Технология монтажа металлочерепицы может включать набивку черновых досок или брусьев для передвижения по крыше.

Схема монтажа

Монтаж контробрешетки под металлочерепицу своими руками:

Заключение

Основная цель монтажа контрбрусьев — устройство вентилируемого канала для гидроизоляции. Для защиты от воды может выступать пленка, рубероид либо мембрана. Вентиляция здесь создается между гидроизоляцией, стандартной обрешеткой и кровлей.

Постепенно, изнутри покрытия может скапливаться конденсат, способный вызывать гниение конструкции, чему и препятствует контробрешетка, так как благодаря движению воздуха выводятся излишки влаги. Брусья лучше брать с сечением 30×50 мм.; при более сложной конструкции — 50×50 мм.

Если вы занимаетесь устройством современной кровли, будь то профнастил, шифер или металлочерепица, обязательно осуществите монтаж контрбрусьев. Места нахлестов и стыков любого кровельного покрытия не предполагают полной герметичности. А контробрешетка позволит закрепить гидроизоляционную пленку и тем самым улучшит качественные характеристики всей конструкции.

2017-03-09

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/kontrobreshetka.html
