Укладка обрешетки под металлочерепицу

Обрешетка под металлочерепицу

Обрешетка на крыше играет роль каркаса для крепления кровельного материала. От того насколько правильно она сделана, зависит качество монтажных работ и герметичность крыши.

Для изготовления обрешетки под металлочерепицу используют древесину хвойных пород 1 сорта: ель или сосну. В целях экономии можно выбрать материал 2 сорта, но все доски должны быть ровными и сухими. Не допускаются такие пороки древесины как гниль, червоточины, трещины.

Все пиломатериалы обрабатывают специальными составами. Чтобы повысить устойчивость к возгоранию, дерево пропитывается антипиренами. Для защиты от гниения, плесени или грибка применяют антисептики.

depositphotos

Необходимые материалы и их размеры

Материал Размер, мм Назначение

Брус	50 х 50	для контробрешетки
Доска	25 х 100 или 32 х 100	для обрешетки
Гвозди	3 х 80 или 3,5х90	для крепления досок

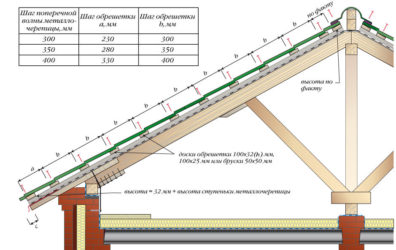

Шаг обрешетки под металлочерепицу

Чтобы избежать протечек и повышенного шума, листы металлочерепицы должны быть плотно прикручены к обрешетке.

Обрешетка под металлочерепицу – виды, материал, шаг

При правильно выбранном шаге, точки крепления (по технологии их делают под волной) точно совпадают с доской обрешетки. Подробнее о том, как крепить металлочерепицу саморезами.

Основные правила:

• по всей длине кровли шаг обрешетки равняется шагу поперечной волны кровельного покрытия (узнать его можно в паспорте на продукцию или инструкции изготовителя);
• две крайние планки (со стороны карниза) располагаются ближе друг к другу на величину выпуска металлического покрытия относительно лобовой доски.

При отсутствии лобовой доски выпуск измеряется от среза стропильной ноги или кобылки. Величина зависит от типа крепления водосточного желоба и его диаметра. В большинстве случаев она будет равна 70 мм. При закреплении желоба к лобовой доске стоит прибавить к этому значению 30 мм и более (в зависимости от диаметра).

В регионах с сильными осадками зимой практикуется устройство сплошной обрешетки на карнизе. На расстоянии до 1 м от края кровли доски укладываются без разбежки. Это позволяет усилить основание для крепления снегозадержателей в местах наибольшего скопления снега.

Производитель Серия металлочерепицы Шаг волны, мм

Grand Line	Classic, Kvinta Plus, Kredo, Quadro Profi, Kamea	350
Металл Профиль	Монтеррей, Супер Монтеррей	350
.	МП Макси	400
RUUKKI	Monterrey, Adamante, Finnera	350
.	Elite	400
Уникма	М28, Т05	350

Шаг 1. Укладка гидроизоляции

На стропила по всей поверхности крыши раскатывается гидроизоляционная пленка или мембрана. Крепится она при помощи строительного степлера, стыки проклеиваются бутил-каучуковой лентой. Перекрытие между соседними листами: горизонтальное 150 мм, вертикальное 100 мм.

Шаг 2. Монтаж контробрешетки

Поверх гидроизоляции на стропила (вертикально) прибиваются бруски контробрешетки. Этот элемент кровельного пирога формирует воздушный зазор 50 мм для проветривания кровли, отведения влаги и конденсата.

Для защиты мест крепления от протечек, снижения вибраций и уровня шума применяют уплотнительную ленту DELTA SHAUM-Band SB60 или D-TACK NAGELDICHT. Ленту нужно клеить между гидроизоляцией и брусками контробрешетки.

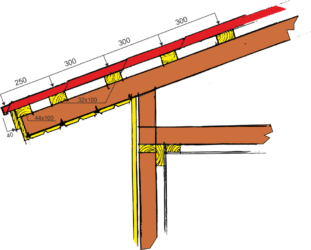

Шаг 3. Установка обрешетки

Обрешетка для металлочерепицы монтируется поверх контробрешётки горизонтально, с заданным шагом, начиная от края карниза и до конька. Доски прибивают на два гвоздя в каждом месте крепления.

Первую доску выравнивают по стропилам. Расстояние от края до центра второй доски 300 мм, последующие 350 мм от центра до центра. Если нужно состыковать две доски, делать это нужно в разбежку на разных стропилах (чтобы не снижать прочность конструкции).

На коньке на каждом скате, в ендовах и вокруг дымохода набивают дополнительные доски для усиления конструкции.

Как сделать обрешетку под металлочерепицу: советы

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных.

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Обычно в качестве материала для каркаса используются пиломатериалы сосны, ели, пихты. При отсутствии хвойных пород используются лиственные. Самым подходящим материалом является сосна. При хорошей прочности и твердости, сосновая доска неплохо обрабатывается, она приемлема по цене.

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно.

Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.

Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%.

Обрешетка под металлочерепицу: как правильно сделать?

Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

• Рулетка
• Уровень
• Молоток
• Ножовка
• Шуруповерт (можно пользоваться дрелью)
• Болгарка
• Карандаш для отметок

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Размер обрешетки под металлочерепицу

Важные параметры обрешетки — шаг и размер материала. При выборе шага определяются по длине волн черепицы, в зависимости от вида профиля, который используется.

Наиболее прочное место профиля внизу волны, поэтому крепление к обрешетке происходит в этом месте.

Производители выпускают профили с разными волнами, это обуславливает шаг несущей системы. При устройстве несложных легких конструкций небольшой высоты, когда берется лист толщиной около 0.4 мм и обрешеточная доска 25×100 мм, стропильный шаг делается от 0.6 до 0.9 м. Также и в сложных конструкциях с листом 0.5 мм. Материал обрешетки монтируют с большим стропильным шагом, более метра, но достаточно редко.

Места примыканий

Участки кровли на стыках с элементами здания: трубами, стенами частями фасада называются — примыканиями. Они наиболее опасны из-за вероятности протечек, поэтому в подобных местах должна обеспечиваться максимальная герметичность.

Когда возводится кирпичное строение, делается козырек из кирпича или оставляют выемку, в которую можно заводить кровельное покрытие для улучшения защиты от осадков.

Как крепить элементы кровли к обрешетке

Листы кровли, если это двускатная крыша начинают крепить с торца, если выбрана шатровая конструкция, то от наивысшей точки ската в обе стороны. Замки волн каждого листа черепицы накрываются следующим листом.

Металлочерепица крепится при помощи кровельных шурупов. Применение электродрели с соответствующей насадкой многократно ускорит вашу работу. Саморезы, оснащенные уплотнительной шайбой, вкручиваются в волновой прогиб, перпендикулярно к листам. Для надежности ставится 8 шурупов на 1 кв.м.

В местах перехлеста (заход 250 мм) листы устанавливают по поперечному рисунку, закрепляют, как сказано выше. Крепление в нахлестах делается в каждой второй волне под поперечным рисунком. Передвигаться по профилям нужно осторожно, наступая только на обрешетку или волновые прогибы.

При выполнении кровельных работ уплотнительные ленты ставят под коньком, а также на стыках. При монтаже с использованием гидроизоляционного материала, можно обойтись без ленты, за исключением ее использования во внутренних стыках.

Если в конструкции присутствуют сквозные отверстия и к ним предусматривается крепление тяжелых элементов, например, вентиляционных труб, необходимо учитывать это при монтаже обрешетки.

Советы от мастера

Несколько полезных советов:

• Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
• Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
• Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
• Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

о создании обрешетки под металлочерепицу с правильным креплением последней

Советы по созданию обрешетки, а также о креплении металлочерепицы на нее, можете узнать просмотрев видео ниже.

Особенности устройстваРазмеры обрешетки, сечениеПравила устройства и укладки обрешетки под металлочерепицуПримыкающие участкиСооружение каркаса под металлочерепицу — пошаговая инструкция

Как установить дополнительные элементы

Источник: https://astgift.ru/obreshetka-pod-metallocherepicu-4/

Устройство обрешетки под металлочерепицу пошаговая инструкция — Кровля и крыша

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

1. Шаг каркаса зависит от разновидности кровельного покрытия.
2. Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
3. Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
4. Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
5. Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
6. При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
7. Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
8. Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
9. Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

• брус сечением 50х50 или 40х60 мм;
• брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
• доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

• сантиметровая лента;
• уровень;
• треугольная линейка;
• фломастер;
• шуруповерт;
• молоток;
• самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
• инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
• лестница или деревянный помост.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Монтаж обрешетки под металлочерепицу

Технология установки каркаса предельно проста и понятна:

1. Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
2. Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
3. К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
4. К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
5. На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
6. В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
7. На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
8. При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
9. Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

1. Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
2. Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
3. Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

Источник: https://krovlyaikrysha.ru/ustroystvo-obreshetki-pod-metallocherepitsu-poshagovaya-instruktsiya.html

Обрешетка под металлочерепицу – виды, материал, шаг

Металлопрофиль – наиболее практичное, доступное по цене, популярное кровельное покрытие, которое приобретают и монтируют миллионы владельцев частных и дачных домов. Достоинство этого материала, что технология его укладки позволяет выполнить работы своими руками, сэкономив на найме профессиональной бригады. Однако, у неопытных мастеров часто возникает вопрос, как сделать обрешётку под металлочерепицу, какой правильно выбрать размер досок и шаг между ними, чтобы кровля выдерживала интенсивные снеговые, ветровые нагрузки. В этой статье мы расскажем про устройство обрешетки под металлочерепицу, и как соорудить ее самостоятельно.

Устройство

Обрешетка для металлочерепицы – основание, на которое выполняется настил кровельного покрытия. Она выполняет в конструкции крыши она выполняет 3 важнейшие функции: обеспечивает жесткость кровельным скатам и равномерно распределяет вес металлопрофиля, передавая нагрузку на фундамент. Для изготовления основания для кровли применяется обрезная доска или влагостойкая фанера, размер и толщину которых определяет расчет нагрузки. Обрешетка для металлочерепицы состоит из 2 элементов:

• Контробрешетка. Контробрешетка представляет собой деревянные рейки толщиной 2-5 см, которые закрепляют вдоль стропильных ног каркаса поверх гидроизоляции. Этот элемент конструкции помогает фиксировать гидроизоляционная пленка и формирует вентиляционный зазор внутри «пирога».
• Обрешётка под металлочерепицу. Когда поверх стропил смонтирована контробрешетка, перпендикулярно ей крепится обрешетка для металлочерепицы. Чтобы ее сделать используется обрезная ил необрезная доска или ОСП. Размер и шаг обрешетки под металлочерепицу определяет расчет, который учитывает вес кровельного материала, снеговую и ветровую нагрузку.

Важно! Контробрешетка и обрешетка для металлочерепицы – важные элементы конструкции крыши, от которых зависит ее прочность и несущая способность. Чтобы определить необходимый размер и шаг, нужно правильно выполнить расчет, суммировав нагрузки, которым подвергается доска в процессе эксплуатации.

Виды

Обрешётка под металлочерепицу – обязательный элемент конструкции крыши из металлопрофиля, которая выполняет функцию опоры и распределения нагрузки на стропила. На эту конструкцию, для изготовления которого применяется обрезная доска или влагостойкая фанера, настилается финишное покрытие. Правильно рассчитанный шаг обрешетки под металлочерепицу гарантирует прочность и высокую несущую способность крыши. Обрешетка для металлочерепицы бывает 2 видов:

1. Сплошная. Сплошная обрешетка под металлочерепицу представляет собой сплошное основание, для изготовления которого используется влагостойкая фанера или обрезная доска, уложенная без просветов. Она используется, если на кровлю воздействуют высокие нагрузки, кровельный материал имеет большой вес или из-за малого уклона скатов. В этом случае сначала на стропила монтируется контробрешетка, а затем сплошной настил.

   Устройство сплошной обрешетки

2. Разреженная. Разреженная обрешетка для металлочерепицы представляет собой настил для укладки кровельного покрытия, для изготовления которого применяется обрезная или необрезная доска, уложенная на небольшом расстоянии друг от друга. Чтобы определить размер элементов и расстояние между рейками, необходимо правильно выполнить расчет нагрузок, ложащихся на скат в процессе эксплуатации.

Важно! Контробрешетка и обрешетка для металлочерепицы чаще всего изготавливаются из дерева. Чтобы защитить древесину от воздействия влаги, необходимо выполнить пропитку антисептическими составами. Также рекомендуется обрабатывать доски, из которых изготавливается каркас крыши огнеблокирующими веществами.

Критерии выбора типа

Неопытные мастера часто задаются вопросом, как сделать обрешетку под металлочерепицу правильно. Для того, чтобы ответить на него, необходимо тщательно изучить инструкцию производителя, ведь расстояние между ее рейками зависит от характера и длины волны металлопрофиля. Чтобы правильно смонтировать основание для настила кровельного материала, нужно учитывать 2 фактора:

• Уклон. Чем больше уклон, тем больше расстояние может быть между элементами основания. Если она пологая, то контробрешетка и решетчатый настил, на которое укладывают покрытие, делаются из более толстых и прочных материалов.
• Вес материала. Металлическая кровля весит всего 3,5-4,5 кг/м2, поэтому размеры досок для изготовления основания рассчитывают, исходя из дополнительных факторов.
• Климатические условия. Если район строительства характеризуется большим количеством осадков в зимний период, то размер элементов для изготовления основания увеличивают, а расстояние между ними уменьшают.
• Характер волны профиля. Расстояние между рейками должен соответствовать длине волны металлопрофиля, чтобы выполнять монтаж покрытия было удобно.

Опытные мастера советуют учитывать длину волны металлопрофиля, выполняя расчет шага между элементами конструкции, чтобы упростить себе процесс фиксации листов материала. Качественный каркас избавят от многих проблем при монтаже.

Влияние угла наклона на конструкцию

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейкамиСхема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

-инструкция

Источник: http://KrovlyaKrishi.ru/krovelnye-materialy/metallocherepica/obreshetka-pod-metallocherepicu.html

Обрешетка под металлочерепицу Монтерей: тонкости устройства

Считается, что надежная крыша – это залог  надежности дома. И с этим трудно не согласиться. Взявшись за кровельные работы, надо предварительно ознакомиться  со свойствами покрытия правилами устройства обрешетки конкретно для  него. Известно, что для разных материалов для кровли правила установки могут иметь принципиальные отличия. К сожалению, последствия ошибок могут дать о себе знать только по истечении длительного времени, поэтому  необходимо предупредить их изначально.

Обрешетка под металлочерепицу Монтерей имеет существенные отличия от каркаса под другие материалы, как и под  другие модели металлочерепицы.

Отличия металлочерепицы Монтерей ↑

•  используется в качестве покрытия и деревянных, и каменных домов;
• применяется для покрытия крыш любой формы при уклоне больше 14°;
• простота монтажа;
• долговечность;
• отсутствие необходимости в усилении стропильной системы, так как вес его квадратного метра меньше 5 кг;
• легкость ремонта, в частности, замены поврежденного листа;
• экологическая безопасность;
• стойкость к агрессивному воздействию атмосферы;
• пожаробезопасность,
• стойкость окраски.

Перед укладкой покрытия кровли проводят подготовительные работы. В следующей очередности  монтируются:

• держатели водосточных желобов (конечно, если их установка планируется);
• гидроизоляция;
• утепление;
• пароизоляция;
• обрешетка кровли под металлочерепицу.

Укладка гидроизоляции и установка обрешетки ↑

Материал для кровли не способен сам по себе обеспечить полноценную  сухость в подкровельном  пространстве. Из-за разницы температуры на улице и под кровлей, зимой на стропилах и листах металлочерепицы  конденсирует влага, а летом – с их обратной стороны испаряется влага и вызывает гниение и плесневение деревянных конструкций и коррозию металла.

Избежать всего этого можно при соблюдении трех правил:

• правильно организованная вентиляция,
• гидро-,
• тепло- и пароизоляция.

Общие принципы устройства этих слоев кровельного «пирога» для различных кровельных материалов схожи, но с единственной поправкой – в случае металлочерепицы в качестве гидроизоляции нельзя использовать материалы на основе битума.

Обрешетка под металлочерепицу Монтерей отделяется от  слоя гидроизоляции контробрешеткой, собранной из реек или брусков. Их набивают поверх стропил прямо на уложенный гидробарьер, обеспечивая тем самым воздушный зазор, необходимый для организации  в подкровельном пространстве вентиляции. Он обеспечивает отвод конденсата, образующийся на внутренней стороне покрытия. Забор воздуха происходит в районе свеса карнизов, а вывод, уже насыщенного влагой,  – у конька.

Обрешетка и контробрешетка под металлочерепицу образуют конструкцию, в которой вторая, с одной стороны, служит каркасом для сооружения  опалубка, а с другой – дополнительно фиксирует гидроизоляцию.

Как делать обрешетку под металлочерепицу ↑

Все конструкции из дерева перед использованием обрабатывают  антисептическими и  антипиреновыми средствами.  Доска для обрешетки под металлочерепицу при покупке может иметь разную толщину, например, 30- миллиметровая  – 27–35 мм. Поэтому для обеспечения точности, прежде чем начать  монтажные работы, необходимо провести их калибровку

Схема обрешетки под металлочерепицу предполагает делать ее несплошной. Какой шаг, расстояние между решетинами, точнее, между ближним и дальним краями соседних досок, следует выбрать, зависит от того, какой  вид материала кровли выбран.

Для стропил с шагом больше 10 см для каркаса под кровельное покрытие используют доски большей толщины.

Сечение обрешетки под металлочерепицу обычно равно 32 или 25×100 мм для досок или 50×50 мм для брусков. Для самой нижней решетины его значение должно быть больше, чем   остальные на величину  высоты поперечной волны  черепицы, поскольку ее укладывают под ступеньку листа этого кровельного покрытия. Это примерно составляет 10–15 мм. Монтируют первую решетину строго параллельно карнизу, так как от ее  правильного расположения зависит также ровность первого листа черепицы.

Расчет обрешетки  выполняют с учетом  требования, предъявляемому к   его шагу – он должен быть равен длине поперечной волны, которая у различных моделей неодинакова.  Например, шаг обрешетки под металлочерепицу Монтеррей, одного  из самых популярных материалов для  кровельного покрытия, составляет 350 мм, только вторую доску укладывают  с отступом в 280–300 мм от нижнего края предыдущей, то есть первой. В местах типа ендовы, дымоходов, периметров слуховых или мансардных окон укладывается сплошная.

Последнюю решетину подбирают такой высоты, чтобы обрезанный лист профиля не прогибался. При необходимости с обеих  сторон у конька на расстоянии 5 см друг от друга  устанавливают две дополнительные обрезные доски, упрощающие крепление коньковых элементов. При монтаже опалубка предусматривают также крепления для вентиляционных труб и других проходных элементов.

Как выровнять обрешетку под металлочерепицу, расстояние обрешетки, правильное крепление металлочерепицы к обрешетке, наличие контробрешетки  – все важно, чтобы получить надежную  и прочную крышу.

• Без последней, например,  уменьшится или полностью исчезнет вентиляционный зазор,
• Увеличение шага, неровность обрешетки приведут к «морщинистости» листов, к их нестыковке, Нарушение способа крепления – к слабому креплению или коррозии профиля.

Для правильной установки каркаса под профиль важен и диаметр желоба, для каждого значения которого размер вылета – разный.

По законам геометрии, уклон ската крыши чем будет круче,  тем придется опускать металл ниже, чтобы достичь необходимой величины вылета.

Еще одним  важным параметром является  правильно рассчитанный уклон крыши.

© 2019 stylekrov.ru

(2 votes, average: 4,50 5)

Источник: http://stylekrov.ru/obreshetka-pod-metallocherepicu-monterej.html

Монтаж обрешетки под металлочерепицу

Металлочерепица — популярный вариант покрытия крыши. Она не только обеспечивает превосходную защиту от влаги, но и защищает само здание от разрушительного воздействия окружающей среды. Имея высокую прочность и долговечность, металлочерепица является оптимальным вариантом покрытия, используемым повсеместно.

Но металлочерепица, как и многое другие покрытия, требует соответствующей обрешетки, способной надежно зафиксировать ее и предотвратить разрушение конструкции. Однако для обрешетки под такой материал необходимо усвоить некоторые технические основы, которые в будущем существенно упростят работу.

Виды обрешетки и их устройство

Перед подготовкой и установкой обрешетки под такой материал необходимо выбрать ее соответствующий вариант. Существует несколько видов подобного основания, основывающихся на типе настила. Так как он бывает сплошным и решетчатым, устройство обрешетки варьируется на основе длины волны будущего профиля.

Для сплошного слоя обрешетки используются материалы, обеспечивающее цельное покрытие поверхности. Для этого подойдут обрезные доски, размер которых ориентировочно равняется 32х100 мм.

Совет! Заменить доски можно брусьями 50х50 мм, однако работать с ними немного труднее. Такое покрытие будет более надежным.

Основа кладется почти вплотную между собой, нужно лишь оставить небольшие зазоры, размер которых не превышает 10 мм. Это обеспечит легкую вентиляцию, препятствующую образованию плесени и грибка. Также такое покрытие обеспечивает хорошую защиту крыши и рекомендуется к использованию в регионах с сильными ветрами.

Решетчатый настил требует другого основания. Хотя его монтаж усложняется, такой подход требует гораздо меньше материалов. Учитывая высокую цену на древесину, решетчатый настил будет оптимальным для подобных задач. Он заключается в ячеечном монтаже небольшого бруса, что обеспечит фиксацию покрытия лишь в тех местах, где она необходима.

Совет! Перед началом работы стоит использовать антисептик. Так как зачастую для этих задач используется натуральная древесина, такая процедура обеспечит ее длительный срок службы.

Для металлочерепицы можно использовать оба покрытия, но чаще используют именно второй вариант. Ведь он обеспечивает существенную экономию материалов, что сказывается на итоговых затратах по кровельным работам.

Основой любой обрешетки является ее шаг. Он позволяет сделать подходящий монтаж и расположение досок, улучшив надежность конструкции. Шаг вычисляется на основе самой металлочерепицы, а именно по ее длине волны. Это фиксированное значение, зависящее от типа используемого профиля.

Важно! Фиксация профиля проводится внизу волны, где начинается следующая. Это наиболее жесткое место конструкции, в котором крепление оптимально.

Для разных размеров покрытий используются разные доски. Это определяет шаг будущей конструкции и заранее вычисляет места крепления. Для простых конструкций, высота кровли которых мала, а толщина листа не превышает 0,45 мм, подойдет доска с сечением 25х100 мм. Это оптимальный вариант по затратам и надежности, ведь лучшую обрешетку для такого покрытия делать бессмысленно.

Для более сложных кровель рекомендуется использовать доску с сечением 32х100 мм. Она оптимальна в тех случаях, когда металлочерепица имеет большую толщину или высоту волны. Вне зависимости от используемых досок вычисляется стропильный шаг. Зачастую он равен 0,6-0,9 м, что зависит от особенностей конструкции.

Стоит учесть и другие слои кровельных работ. Они видны на размещенном изображении. Стоит учитывать, что конструкция подразумевает не только один слой обрешетки, но и дополнительные моменты вроде начальной обрешетки, гидроизоляции и других моментов.

Среди других моментов устройства обрешетки стоит отметить:

• Шаг обрешетки может варьироваться на основе уклона крыши.
• При расчете шага обрешетки учитывается наличие водостока и его форма.
• Отсчет выступа начинается от лобовой доски или стропильного среза.
• Первая доска должна быть толще других для повышения надежности креплений.

Это позволит учесть некоторые нюансы монтажа, обеспечив надежность конструкции в будущем.

Монтаж обрешетки

Монтаж подобной конструкции заключается в нескольких этапах. Это довольной сложный процесс, для упрощения которого необходимо создать предварительный план работ, по которому осуществляется приобретение материалов. Весь процесс монтажа заключается в нескольких шагах, а именно:

Подготовка плана и предварительные расчеты

Обрезка досок под будущую конструкцию.

Укладка гидроизоляции.

Укладка первичного бруса 30х30 мм вдоль ската крыши и его монтаж к стропилам.

Укладка настила из обрезной доски поперек первичного бруса.

Для равномерно распределения обрезной доски без дополнительных замеров рекомендуется обрезать две доски, длина которых соответствует шагу. По ней в дальнейшем стоит ориентироваться при монтаже. На изображении указан фиксированный размер шаблона в 370 мм, но его можно изменить под свои требования.

При этом стоит учесть множество нюансов вроде установки карнизной планки, доски, а также расположения сайдинга и стоков.

Важно! Расстояние между первыми двумя рейками должно быть меньше, чем у последующих. Это обеспечит надежность конструкции и даст место для водосточной системы.

Шаг обрешетки выбирается на основе поперечной волны, что видно на изображении ниже. Также здесь учтены другие нюансы конструкции, которые в дальнейшем понадобятся для эффективного монтажа.

Важно! Слой гидроизоляции — важная особенность обрешетки, обеспечивающая защиту здания от влаги. Ее необходимо установить правильно, при этом края опустив в водосток. Это предотвратит накопление воды под крышей.

Также стоит отметить плотность обрешетки. Хотя она делается с большим шагом, стоит сделать цельные участки в районах различных выходов. К ним относится дымоход, вентиляция и другие подобные места. Также цельную обрешетку нужно делать над боковыми окнами, плотно прилегающими к крыше.

Обрешетка на местах примыканий

Конструкция крыши не цельная, она состоит из множества элементов. К ним относятся различные мансардные окна, водостоки, трубы и другие элементы. Поэтому в таких местах примыканий необходимо устанавливать сплошную обрешетку, ширина которой варьируется в пределах 180-200 мм. Также эти места можно дополнить стропильной системой, повышающей надежность соединения.

Упростить крепеж позволит планка примыкания, соединяющая различные конструкции. Она выглядит приблизительно так:

Используясь в различных соединениях, она существенно повышает их надежность, являясь простым и удобным методом крепежа.

Последствия неправильно монтажа обрешетки

Важно учитывать все нюансы монтажа и действовать согласно предварительно составленному плану работ. Правильность установки подобного основания определяет дальнейшую эффективность работы покрытия. При основных ошибках возможны следующие последствия:

• Неэффективность водостока
• Попадание воды под древесину
• Плохая изоляция крыши
• Нарушение целостности покрытия

В результате покрытие крыши может выйти кривым и не выполнять элементарных функций. Это приводит к постоянным протеканиям, повреждению крыши при частых ветрах и осадках, неприятному внешнему виду конструкции и многим другим последствиям.

Обрешетка крайне важна для дальнейшей установки металлочерепицы. Хотя это покрытие весьма надежно, плохое основание сведет к минимуму все его технические характеристики и преимущества. Поэтому стоит ответственно относиться к подобным задачам, выполнять все в соответствии с предписаниями и учитывать основные ошибки новичков при обрешетке крыши своими руками. Или же можно нанять мастеров, которые быстро сделают надежную основу для металлочерепицы.

А для более наглядной демонстрации этого процесса рекомендуется посмотреть представленное видео. Здесь проводится весь процесс обрешетки и уточняются все его нюансы, что позволит избежать популярных ошибок и сделать качественную основу своими руками. Прислушиваясь к данному видео, начинающий мастер наверняка сможет в дальнейшем положить металлочерепицу на свой дом, сделав его защищенным и красивым.

Источник: http://obrawa.ru/obreshetka-pod-metallocherepitsu/

Устройство обрешетки под металлочерепицу: шаг, материалы и технология

Металлический кровельный лист, имитирующий черепицу, является очень популярным, как в промышленном, так и в гражданском строительстве. Особенное признание он сыскал у индивидуальных застройщиков. Какие виды этого кровельного материала можно встретить в продаже и как правильно закрыть им крышу? Каковы особенности создания гидроизоляции и устройства обрешетки под металлочерепицу: шаг, материалы и технология? Ответы на все эти вопросы должен получить каждый, кто собирается осуществить монтаж металлочерепицы своими руками.

Крыша дома укрыта металлочерепицей

Ширина – 1250 мм, длина – не более 8 м. Толщина изделий бывает от 0,45 до 0,55 (иногда до 0,6) мм. Это стандартные размеры листов металлочерепицы для крыши. Цена их зависит от площади, поверхности, толщины материала, производителя, качества защиты и варьируется от 3,5 до 5,5 у.е. за м².

В зависимости от материала, из которого изготавливают изделие, существует металлочерепица: стальная с цинковым или алюцинковым покрытием, алюминиевая и медная. Последние два варианта имеют слишком высокую стоимость, чтобы широко использоваться в строительстве, поэтому стоит подробно остановиться только на стальных листах.

Пример обустройства кровельного «пирога» с применением металлочерепицы

В зависимости от геометрических особенностей профиля, металлочерепица делится на несколько видов, имеющих красивые названия:

• монтеррей – самый известный вид. Внешне профиль такого листа напоминает настоящую черепицу с закругленными краями;
• каскад – строгий классический вид. Профиль напоминает плитку шоколада. Прямые линии облегчают покрытие сложных кровель;
• джокер – волны такого покрытия напоминают правильную черепицу. В разрезе они имеют вид идеальной полусферы;
• банга – современный вид профиля, который из-за своей высоты создает трехмерный эффект;
• андалузия – особенности профиля такого листа позволяют крепить металлочерепицу на крыше с помощью специальных замков, которые еще и скрывают саморезы;
• шанхай – китайский вид профиля, который отличается полной симметричностью.

Разновидности форм и размеров листов металлочерепицы

Это только самые известные, имеющие высоту волны различных размеров, листы металлочерепицы для крыши. Цена их зависит и от формы профиля. Особенности рельефа кровельных листов заставляют соблюдать определенную технологию устройства кровли из металлочерепицы.

Технология устройства кровли из металлочерепицы

Самый простой случай – это монтаж двускатной кровли. Ничего сложного в этой работе нет. Вначале готовится обрешетка под металлочерепицу, шаг которой зависит от типа профиля, толщины листа и угла наклона ската. Она строится из досок толщиной до 25 мм, и может быть покрыта фанерой в некоторых случаях.

Схема обустройства обрешетки из металлических профилей

Затем выбирают с какой стороны начинать класть листы. Большой разницы в этом нет, но все же удобнее это делать с той стороны, где у листа нет капиллярной канавки. При этом каждый следующий лист будет ложиться поверх предыдущего. В противном случае его придется подсовывать. Первый лист необходимо укладывать абсолютно ровно по отношению к плоскости обрешетки и параллельно карнизу с припуском 2 – 3 см. От того, как он будет положен, зависит результат всей работы. Ведь отклонение всего на 1 градус вначале приведет в конце к значительному уходу от нужного направления.

Пример обустройства деревянной обрешетки

Крепление листов осуществляется с помощью специальных кровельных саморезов, имеющих резиновые прокладки. Они вворачиваются шуруповертом во впадину между волнами без усилия, так как прокладка может повредиться. Затем монтируются ветровые и коньковые элементы. Это основные этапы технологии устройства кровли из металлочерепицы. Некоторые важные нюансы этого процесса необходимо разобрать более подробно.

Полезный совет! При монтаже металлочерепицы своими руками нельзя использовать болгарку, а только ножницы или ножовку по металлу. При работе болгаркой от нагревания разрушается защитный полимерный слой, что приводит к преждевременной коррозии.

В строительстве существует 3 вида обрешетки для кровли: сплошная, разреженная и из листовых материалов. Сплошная предполагает крепление досок в стык друг к другу, что требует большого количества материала.

Конструкция из листовых материалов, таких как фанера и ОСБ лист, универсальна и вполне годится для настила на нее металлочерепицы. Однако наиболее подходящей для нее является разреженная обрешетка под металлочерепицу, шаг которой необходимо рассчитывать индивидуально под каждый вид профиля.

Статья по теме:

Кровельные материалы для крыши: виды и цены современных покрытий. Разновидности покрытий. Сравнительная характеристика, недостатки и преимущества. Классификация материалов для строительства крыш.

Для расчета этого шага необходимо прибить первую обрезную доску параллельно карнизу и последнюю параллельно коньку на самой вершине ската. Затем лист укладывается таким образом, чтобы нижний его заступ упирался в торец первой доски обрешетки. Верхняя часть листа должна ложиться на ближайшую к коньку доску.

Затем размечается место для всех промежуточных досок обрешетки. Они должны быть прибиты с таким шагом, чтобы лист ложился на каждую из них верхней частью ступенек. Места изгибов не должны оказаться между досками. Строго говоря, шаг обрешетки под металлочерепицу должен равняться шагу ее поперечной волны.

Вертикальный и горизонтальный шаг обрешетки

После того, как обрешетка будет готова, приходит время устройства гидроизоляции крыши дома под металлочерепицу. Этот этап исключать из всего процесса никак нельзя. Она защищает стропила от влаги, которая может попасть под покрытие, а также не дает скапливаться конденсату на внутренней поверхности листов.

Существует большое количество современных эффективных и долговечных материалов, таких как: мембранная и антиконденсатная пленки. Использовать материалы на битумной основе, такие как рубероид не рекомендуется. Пленка обладает всеми необходимыми для обеспечения защиты от влаги свойствами и соответствует всем строительными нормативам. Ее легко укладывать. При этом не требуется никаких дополнительных инструментов и манипуляций. Она имеет противопожарные свойства, так как используется на деревянных перекрытиях, чего не скажешь о рубероиде.

Правильное крепление листов металлочерепицы с помощью саморезов

Укладывать пленку необходимо параллельно карнизу, начиная снизу. Каждый последующий рулон раскатывается внахлест на предыдущий. Закрепить материал можно обычным строительным степлером к доскам обрешетки. Правильно смонтированная гидроизоляция крыши дома под металлочерепицу обеспечит качественную защиту деревянных конструкций от воздействия влаги и ветра.

Полезный совет! Если при укладке листов была повреждена полимерная пленка, то ее нужно замазать краской. Ее можно приобрести в том же магазине, где и весь материал.

Оформление дымоходной трубы в кровле из металлочерепицы

Если хочется сэкономить на строительстве или замене кровли своего дома, можно осуществить монтаж металлочерепицы своими руками. Это не так сложно, как кажется на первый взгляд. Самым важным является первый лист, который необходимо уложить как можно ровнее. Его нижний край должен быть параллелен карнизу. Этот лист посредине крепят одним единственным саморезом, чтобы можно было поворачивать.

Затем укладывают еще 2 – 3 листа, соблюдая особенности их рельефа. Их к обрешетке не крепят, а лишь скрепляют между собой. Потом всю конструкцию из нескольких листов выравнивают параллельно карнизу и закрепляют саморезами окончательно. Последующие листы укладываются уже без особых проблем. Выравнивают только их нижние края относительно друг друга.

При расчете металлочерепицы необходимо учитывать и недопустимые размеры. Листы с такими размерами не будут стыковаться вертикально из-за особенностей обреза замков черепичного листа

Полезный совет! На доску карниза необходимо прибить карнизный уголок, который является доборным элементом металлочерепицы. Он защитит доски от воздействия влаги, которая может стекать с краев листов.

При выборе листа металлочерепицы для крыши: размеры, цена и форма профиля являются главными критериями. При его укладке на крышу, главным является правильный монтаж обрешетки и гидроизоляции, а также ровное расположение первого листа.

Обрешетка под металлочерепицу (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Источник: http://remoo.ru/stroitelstvo/ustroystvo-obreshetki-pod-metallocherepitsu-shag
