Укладка стропил двухскатной крыши

Монтаж двухскатной крыши своими руками: этапы выполнения работ

Система двускатной крыши предполагает наличие двух скатов прямоугольной формы, которые соединяются в верхней части под определенным углом. При такой конструкции фронтоны получаются треугольной формы.

Чтобы такая двухскатная крыша прослужила долгое время, при этом сохранила свои технические качества, должна быть правильно, выполнена стропильная система.

В качестве кровельного материала в последствие можно использовать металлочерепицу, профнастил, мягкую кровлю и другие современные варианты. Учитывая виды кровельного материала, будет обустраиваться обрешетка крыши.

Основные разновидности стропильных систем

Все работы по монтажу двухскатной крыши можно выполнить самостоятельно, главное соблюдать технологию и последовательность работы.

Перед тем как приступить к монтированию стропильной системы необходимо оценить фронт работы и выбрать самый подходящий вид. Сегодня можно выделить два типа системы устройства стропил:

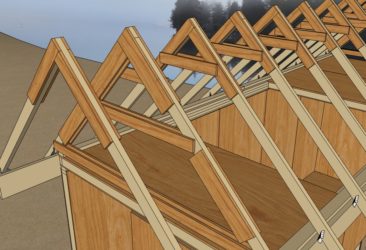

Стропильная система двухскатной крыши

Для стропильной системы характерно то, что монтаж стропил осуществляется непосредственно на боковые стены. Использовать данный вариант можно в том случае если между стенами расстояние не превышает 10 м. Недостатком такой системы, является то, что она оказывает распирающую нагрузку на внешние стены и со временем они могут повредиться. Это может повлечь за собой необходимость устанавливать затяжки. При этом есть и положительные моменты. К примеру, нет необходимости крепить мауэрлат.

Если расстояние между внешними стенами превышает 10 метров необходимо использовать наслонный тип системы крыши. Устройство такой конструкции подразумевает монтаж вертикальной балки. Она спускается от конька на несущую стену, которая располагается строго по центру помещения.

При использовании такой конструкции нагрузка на крышу распределяется равномерно и не создает эффекта распирание. Поэтому проектирование дома необходимо доверить специалистам, которые будут учитывать особенности всего строение и двускатной крыши в том числе.

Также при разработке проекта учитываются строительные материалы, которые используются для возведения стен и кровли крыши.

Составляющие стропильной системы

Конструкция стропильной системы

Конструкция крыши состоит из нескольких важных составляющих, которые стоит знать. В стропильной системе двускатной крыши можно выделить:

• подкосы;
• мауэрлат;
• стойки;
• коньковый прогон;
• обрешетка;
• лежень.

Проектировать крышу самостоятельно не рекомендуется, если нет необходимых знаний. Поскольку нужно выполнить расчеты, при этом учитывая не только размеры дома, но и возможные нагрузки на кровлю. Не соблюдение правил и норм может привести к разрушению и возникновению аварийных ситуаций.

Особенности двухскатной крыши

Выбор угла наклона напрямую зависит от климатических условий. В случае если дом с двухскатной крышей строиться в зоне с повышенным уровнем снежных осадков, стропильная система должна делаться с большим углом наклона. При этом нет разницы, какой кровельный материал в данном случае используется профнастил или натуральная черепица.

Наиболее оптимальный угол наклона двухскатной крыши 45 — 60 градусов

Чаще всего устройство двухскатной крыши делается с углом наклона от 45 до 60 градусов. На такой поверхности снежный покров не задерживается. Кроме снежной нагрузки стоит также учитывать и ветровые нагрузки. Самым практичным вариантом является устройство стропильной конструкции, которая напоминает равнобедренный треугольник.

Если в качестве кровельного материала используется профнастил или другой металлический материал шаг между стропилами можно делать до 120 см. Если вес кровельного материала значительно больше шаг рекомендуется уменьшить до 60 см. После проведения всех расчетов необходимо перепроверить все показатели, чтобы убедится в точности полученных результатов.

Несмотря на разнообразные виды кровельных материалов, особой популярностью пользуется профнастил. Он представлен в широкой цветовой гамме и с разным размером волны. В каждом индивидуальном случае можно выбрать самый подходящий вариант.

Выполнение монтажных работ

Перед тем как начать монтаж системы стропил необходимо подготовить весь инвентарь. Это позволит выполнять работы без перерывов на поиски недостающего инструмента и провести работу в самые короткие сроки.

Необходимый инвентарь:

• молоток и гвоздодер;
• шуруповерт, дрель электрическую;
• гвозди, шурупы, саморезы;
• отвес, рулетка, уровень;
• ножовка

Несмотря на то, что существуют разные виды устройства стропил для достижения максимально качественного результат стоит их скомбинировать между собой. Для устройства крыши необходимо использовать только высококачественный материал. Древесина должна быть хорошо высушенной и не иметь никаких дефектов. Перед тем как начать их монтаж их рекомендуется обработать антисептиком. Стандартный размер стропил, которые используются сегодня, составляет 50 х 50 х 6000 мм. Устройство элементов должно проводиться попарно, с обеих сторон одновременно. Разметку элементов и подгонку под нужный размер нужно проводить на земле.

Схема крепления стропил двухскатной крыши

Чтобы опоры были максимально устойчивы в них необходимо выполнить врезки, которые выполнены по размеру мауэрлата. Если монтаж осуществляется внахлест нужно контролировать места стыков, никаких выступов не должно быть.

Для того чтобы выполнить все врезки одинаковыми и при этом потратить на работу намного меньше времени стоит выполнить шаблон. Для его устройства нужно использовать лист фанеры или плотный картон. Врезки должны быть строго перпендикулярными, поскольку на них оказывает действия нагрузка сверху. Неправильно выполнение распилы могут ухудшить прочность конструкции.

После того как устройство боковых стропил осуществлено необходимо натянуть между ними шнур. По нему будет осуществляться регулировка высоты стропильных ног. Если есть небольшая погрешность в высоте, ее можно устранить с помощью деревянной подкладки. Устранение, таким образом, больших недочетов проводиться не должно, это может повлечь за собой нарушение прочности всей системы.

Увеличить прочность деревянных ферм можно с помощью подкосов. Они располагаются от нижней части стропилины до средины противоположной. Брус для подкоса должен быть размером не более 50 мм. Именно такое устройство усиливает всю конструкцию и повышает ее прочность во время сильного ветра или больших снеговых нагрузок.

Если был выполнен монтаж больших пролетов их необходимо также усилить используя подкосы. С их помощью нагрузка будет равномерно передаваться на несущие стены. Важно чтобы подкосы были расположены под углом 45 градусов. Для соединения лежня, опорной стойки и подкосов нужно проводить с помощью  специальных соединительных элементов — нагелей.

Можно также дополнительно провести устройство диагональных связей. Они располагаются между стропил. Благодаря им крыша будет намного прочнее и выдержит любой кровельный материал — металлочерепицу, профнастил и прочее. Такие связи соединяют две стропилины между собой один конец балки крепиться к нижней части стропил, а второй к средине соседней.

Особое внимание стоит уделить коньковому узлу. Его важно закрепить дополнительно с помощью специальных болтов и саморезов, также могут быть использованы металлические пластины.

Монтаж обрешетки

Устройство обрешетки будет зависеть, какие виды кровельных материалов будут использованы. Можно использовать металлочерепицу или профнастил. Именно они пользуются сегодня огромной популярностью среди застройщиков. Профнастил выгодно выделяется среди других вариантов доступной ценной и отличными техническими показателями.

Для покрытия двухскатной крыши необходимо выполнить монтаж обрешетки. Профнастил — это листовой материал, имеет не слишком большую толщину поэтому обрешетка должна быть качественной. Для обрешетки крыши можно использовать доску как обрезного так и не обрезного вида. Предварительно доску рекомендуется обработать специальным антисептиком, чтобы продлить срок службы древесины.

Монтаж доски к стропильной системе крыши осуществляется с помощью саморезов подходящей длины. Устройство обрешетки под профнастил может быть выполнен, однослойным или двухслойным методом. Перед тем как положить профнастил  необходимо также выполнить качественную гидро- и пароизоляцию. Такая изоляция проводиться, если нужно уложить и металлочерепицу.

: Монтаж обрешетки под металлоцерепицу

Источник: https://TeremizBrusa.ru/montazh/montazh-dvuhskatnoy-kryishi.html

Как правильно изготовить стропила для двухскатной крыши своими руками, а так же их виды и способы усиления стропильной системы

Стропильная система — это каркас крыши, который является основанием для настила кровельных покрытий.

Стропильная система призвана выдержать нагрузку крыши с учетом стихийных нагрузок: ветров, снега, дождя.

Вариант крыши утверждается еще на стадии проекта.

Назначение кровли включает в себя несколько функций: тепло в доме, защита помещения от природных явлений, поэтому стропильной системе необходимо уделить особое внимание.

Как произвести расчет стропильной системы вы можете прочитать здесь.

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

• Односкатные. Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок. Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
• Двускатные. Используются для небольших домов и дачных построек. Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
• Двухскатные ломаные. Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды;
• Трехскатные (полувальмовые). Имеют два ската формы трапеции, которые соединены одним торцевым треугольным скатом (вальмой);
• Четырехскатные (вальмовые). Используются для жилых построек, требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
• Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
• Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для мансардных крыш — двухскатные и ломаные двухскатные. Есть другие виды стропильных систем, но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

• Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
• Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании.

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки. Стропила для двухскатной крыши своими руками сделать не трудно, важно подойти к делу с умом.

Стропильные системы наслонного и висячего типа

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

• Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
• Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа.

Схема стропильных систем

Расстояние между стропилами двухскатной крыши и толщина стропила

Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

1. Определяют длину ската.
2. Длину ската делят на расстояние между стропилами.
3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

• Ондулин. Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см;
• Металлочерепица. Доски стропильные — 5х15 см, шаг — от 60 см до 95 см;
• Керамическая черепица. Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см;
• Профнастил. Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см;
• Шифер. Сечение бруса такое же, как на профнастил при шаге 60-80 см.

Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

Как рассчитать стропильную систему двухскатной крыши

Из чего состоит стропильная система

Стропильная конструкция — сложная система и установка стропильной системы двухскатной крыши не лёгкая задача. Стропильная система состоит не только из стропильных досок, но и из других дополнительных элементов:

• Мауэрлата. Элемента, который распределяет всю нагрузку равномерно на опоры;
• Прогона. Доски, скрепляющей ноги стропила: вверху — конек, сбоку — боковой прогон;
• Затяжки. Соединительной балки, которая препятствует расхождению стропильных ног;
• Подкосов, стоек. Брусков, которые фиксируют устойчивость стропил, упираясь в лежень;
• Обрешетки. Решетка из брусков, которая накладывается перпендикулярно стропилам. Переносит нагрузку покрывного материала на стропильный каркас;
• Конька. Соединительной балки, служащей объединением скатов кровли;
• Кобылки. При недостаточности длины стропильных ног монтируют для образования свеса;
• Свеса крыши. Выходит за пределы нижней линии ската для предотвращения попадания на стены осадков.

Стропильная система подразумевает расположенные в одной плоскости стропила, растяжки, раскосы и стойки. Они расположены таким образом, что основная нагрузка кровельной конструкции падает вертикально на внешние несущие стены. Поэтому изготовление стропил двускатной крыши очень важный процесс.

Из чего состоит стропильная система двускатной крыши

Монтаж стропильной системы с наслонными стропилами

Стропильную систему наслонного типа применяют в том случае, когда длина пролета не превышает 6,5 метра.

При наличии несущих конструкций внутри строения имеется возможность установить дополнительные стойки.

Главной опорой стропильных ног является мауэрлат.

Монтаж мауэрлата

Перед монтажом мауэрлата необходимо установить армпояс. Он состоит из опалубки, в который закладывается арматура и заливается бетоном. В основании при еще не застывшем бетоне устанавливаются шпильки, к которым потом крепится мауэрлат.

Мауэрлат — брус, который укладывается на опору (несущую стену) и является основанием стропильного каркаса. Предварительно укладывается слой гидроизоляционного материала. Если длины бруса не хватает на длину стены, то его наращивают.

Далее, поэтапно проводят установку:

• Проверяют равенство диагоналей. Несоответствие в несколько сантиметров может привести к переоборудованию каркаса;
• Закрепляют углы мауэрлата;
• Прикрепляют мауэрлат при помощи шпилек или проволоки. Затяжку шпилек производят в два приема, предварительно просверлив для них отверстия.

Поэтому необходимо серьезно отнестись к креплению мауэрлата к несущей опоре.

Монтаж мауэрлата

Лежень

После высыхания мауэрлата (через 5 дней), отмечают на брусе мауэрлата установки лежня: его ось должна быть с одинаковым отступом с каждой стороны от бруса мауэрлата. Лежень крепится на двухслойный гидроизоляционный слой анкерными болтами. К стене с внутренней стороны крепить лежень следует скрутками из проволоки или скобами. Далее делают разметку для установки стропил.

Лежень

Монтаж стропильной системы двухскатной крыши

Опорными точками наслонных стропил являются стены и стойки внутри каркаса. Стропилы монтируют шарнирными узлами крепления. При использовании ползунков для крепления, обеспечивается небольшое опущение каркаса крыши в первые годы службы кровли.

Такой метод установки необходим для предотвращения перекосов, так как в первые годы здание немного оседает.

Крепить стропильные балки следует либо путем установки их в подготовленные пазы и укрепляют крепежными элементами, либо путем крепления досчатых накладок.

Монтаж стропил

Коньковый узел

Стропила соединяют встык, обрезав край бруска таким образом, чтобы угол при соединении противоположных балок соответствовал углу ската. Забивают стропила под коньком гвоздями. Возможен вариант, при котором балки соединены болтами, гвоздем или шпилькой, то есть внахлест.

При необходимости (если предусмотрено проектом) делается пропил в стропильных балках для крепления коньковой балки (прогона).

Коньковый узел

Стойки

Стойки крепятся при небольшой длине пролета — по центру, по бокам и центру — при более широком основании крыши. Крепление производится вертикально от конька к внутренней стене.

Стойка

Прогон

Прогон — соединительная балка для закрепления стропильных ног. Крепится болтами или скобами к стойке.

Прогон

Установка кобылки

Заключительным этапом монтажа наслонной системы является установка кобылок при короткой длине стропильных ног для свеса. Для установки козырька необходимо устанавливать дополнительно небольшие стропильные доски.

Кобылки

Монтаж стропильной системы с наслонными стропилами

Стропильная система двухскатной крыши своими руками: монтаж с висячими стропилами

Стропильная система, оснащенная висячими стропилами, представляет собой треугольную конструкцию, где стороны — стропила, а основание — затяжка, соединенная с нижними пятками стропилин.

Монтаж стропильного каркаса висячего типа может обойтись без установки мауэрлата: доска, которую закрепили на двухслойную гидроизоляцию может его заменить.

Если конструкция имеет большой пролет, то к ней крепят подкосы, бабки, ригели.

Стойки в висячей системе не предусмотрены.

Затяжки

Затяжка является самой длинной балкой каркаса кровли. Чтобы предотвратить ее провис, необходимо крепить бабки — доски, которые крепят к вершине конструкции с одной стороны, а к затяжке — с другой. Крепят болтами или накладками из дерева. С помощью резьбовых хомутов можно регулировать провисающую затяжку.

Устройство стропильной системы

Монтаж подкосных балок

Бабку могут дополнять подкосные балки, образуя ромб, где два подкоса — нижние стороны, а стропильные доски — верхние, верхний угол — конек. Таким образом подкосы упираются в бабку, распределяя нагрузку.

Подкосные балки

Стропила

Стропила висячей конструкции монтируются подобно наслонной. При установке мансард затяжку устанавливают ближе к коньку, обеспечивая большее пространство под потолок. Затяжка в таком случае крепится путем врубки с болтовым закреплением.

Наличие погрешностей приводит к смещению осей элементов системы, что обеспечивает перекос конструкции.

Как установить стропила для двускатной крыши вам подскажет это фото:

Установка стропил

Висячие стропила

Как усилить стропила двухскатной крыши

Усиливать стропила двухскатной крыши необходимо, когда расчет нагрузки произведен неверно или обнаружены дефекты каркаса.

Усиление можно произвести с помощью:

• Балок, которые устанавливаются с целью переноса на них нагрузки;
• Монтажа подкосов с наклонным креплением с упором в лежень;
• Наложения двухсторонних реек;
• Увеличения сечения бруса стропила в месте опор на подкос путем наложения обшивки из досок гвоздями или болтами;
• Стенок из досок, которые крепят к стропилам в местах ожидаемого скопления снега для увеличения несущей способности стропил.

Можно прибегнуть к усилению бруса мауэрлата и основания стропильного бруса. За счет повышенной влажности и снижения вентиляции эти части каркаса более подвержены гниению, поэтому при обустройстве кровли необходимо особое внимание уделить гидроизоляции и вентиляционным выходам.

Усиление стропил

В данном видео вы узнаете как установить стропила для двускатной крыши.

2017-02-02

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropila-svoimi-rukami.html

Конструкция и монтаж стропильной системы двухскатной крыши

Двускатная стропильная система выбирается многими собственниками жилых строений. Это обусловлено ее высокой практичностью и легкостью создания. Если тщательно изучить устройство стропильной системы двухскатной крыши, то процесс ее формирования может выполняться своими руками. Полученная конструкция отличается высокой надежностью и прочностью, а также гарантирует прекрасную защиту строения от холода и осадков.

Основные элементы системы

Конструкция стропильной системы двухскатной крыши считается несложной. Она состоит из разнообразных элементов, сделанных из деревянных элементов, обладающих разной длиной, конфигурацией и сечением. К основным узлам относится:

• Мауэрлат. Представлен брусом, обладающим сечением в форме квадрата. Для его создания обычно используется хвойная древесина. Его размеры варьируется от 10 до 15 см. Он укладывается вдоль всех несущих стен строения. Фиксируется он к ним с помощью анкеров или специальных стержней. Если сделать и прикрепить его правильно, то он будет равномерно распределять нагрузки от стропильных ног по всем стенам сооружения.
• Стропильные ноги. Создаются из бруса, обладающего в разрезе габаритами 15х10 или 15х5 см. При их грамотном соединении формируется контур кровли, имеющий форму треугольника. Он должен быть прочным и надежным, чтобы выдерживать серьезные нагрузки от осадков и ветра. Стропильные ноги надо крепить на расстоянии друг от друга примерно в 1 м.
• Лежень. Создается из квадратного деревянного бруса, сечение которого равно размерам мауэрлата. Он укладывается по горизонтали на несущую стену, находящуюся внутри строения. За счет него равномерно распределяется нагрузка, идущая от стоек кровли.
• Затяжка. Этот элемент применяется, если выбирается висячая конструкция. Он устанавливается сверху полученного треугольника из стропильных ног, что обеспечивает его устойчивость.
• Стойки. Для их создания используется квадратный брус. Они располагаются в вертикальном положении. На них приходится нагрузка от конька, после чего она передается несущей стене, находящейся внутри строения.
• Подкосы. Монтаж этих элементов необходим, чтобы получить специальный передаточный элемент, располагающийся между стропильными ногами и разными несущими деталями. За счет надежного их соединения с затяжкой, гарантируется создание крепкой конструкции.
• Обрешетка. Собирается из брусков или досок. Устанавливается перпендикулярно ногам стропил. Она обеспечивает передачу тяжести от кровли крыши ногам стропил. Желательно для создания этого элемента пользоваться обрезными досками. Если планируется создавать на крыше покрытие из мягких кровельных материалов, например, битумной черепицы, то непременно обрешетка должна быть сплошной.
• Конек. Он представлен самым верхним элементом всей крыши. За счет него соединяются два ее ската. Его сборка осуществляется за счет соединения ног стропил вверху крыши. Располагается обязательно в горизонтальном положении.
• Свес крыши. Он выступает от каждой стены строения примерно на 40 см. Монтаж его обусловлен необходимостью защитить стены от потоков воды в результате осадков.
• Кобылки. Обеспечивают возможность создания свеса крыши. Используются исключительно в ситуации, когда применяются короткие стропильные ноги, поэтому они удлиняются кобылками.

Важно! Шаг между ногами стропил выбирается в соответствии с тяжестью кровли, так как чем более она будет увесистой, тем меньше должен быть этот промежуток.

Таким образом, устройство стропильной системы двускатной крыши считается достаточно простым, поэтому сделать эту конструкцию своими руками несложно.

Виды конструкций

Правила и особенности монтажа данной конструкции зависят от выбранной разновидности.

Виды стропильной системы двухскатной крыши:

• Симметричная. Она считается простой, поэтому встречается наиболее часто. Может создаваться такая стропильная система двухскатной крыши своими руками, так как надо пользоваться только стандартными элементами. Если установка будет выполнена правильно, то гарантируется получение прочной и долговечной конструкции. В ней присутствует симметрия, поэтому все нагрузки распределяются равномерно по мауэрлату и несущим стенам строения. При грамотном определении сечения бруса обеспечивается получение запаса прочности крыши. Стропила не будут пригибаться, а также допускается в разных участках конструкции устанавливать подпорки и распорки.
• Ассиметричная. Здесь один угол обладает наклоном больше 45 градусов. Такое устройство позволяет снизить площадь жилой недвижимости, которая остается неиспользованной во время проживания. Такое устройство считается достаточно сложным, так как за счет наличия асимметрии нагрузки распределяются неравномерно. Поэтому прежде, чем построить такую крышу, следует выполнить точные расчеты.
• Ломаная. В ней излом может располагаться снаружи или внутри. Используется этот вариант при необходимости получить второй этаж, располагающийся под крышей, подробнее читайте: мансардная ломаная крыша. Сложности в процессе создания такой конструкции заключаются в необходимости осуществлять трудные и специфические расчеты.

Все варианты обладают своими особенностями, поэтому предварительно оцениваются их характеристики. Если планируется монтаж стропильной системы двухскатной крыши своими руками, то выбирается простая симметричная конструкция.

Важно! Основой для получения идеального результата являются грамотные расчеты, причем если они будут неправильными, то крыша не будет надежной и долговечной, а также будет опасно проживать в таком доме.

Как выбрать материал для создания системы?

При выборе материала учитываются правила:

• стропила создаются исключительно из качественной древесины, на которой отсутствуют какие-либо гнилые участки, повреждения, сучки или иные недостатки;
• для формирования обрешетки приобретаются обрезные доски;
• вся древесина должна быть хорошо обработана антисептиками и антипиренами.

Важно! Допускается наличие сучков, но их длина не может быть больше, чем 1/3 толщины используемого бруса.

Правила расчета

Чтобы сделать стропильную систему двухскатной крыши надежной и качественной, предварительно уделяется много внимания грамотным расчетам. Они должны затрагивать все элементы будущей конструкции:

• Расчет нагрузки. На любую систему влияет два вида нагрузки. Постоянные будут регулярно воздействовать на конструкцию, а сюда относится вес от кровельного покрытия крыши, обрешетки, теплоизоляционного материала, гидроизоляции, доборов и материалов для отделки, используемых для мансарды. Обычно такая нагрузка равна 40 кг/м. кв. Переменные нагрузки могут обладать разной силой, так как к ним относится ветер, воздействие снега и интенсивность осадков. Для расчета нагрузки умножается ветровая нагрузка конкретного региона на специальный поправочный коэффициент.
• Определение угла наклона. Крыша с двумя скатами может обладать разным углом наклона, причем определяется он используемым кровельным материалом. Если монтируется мягкая кровля, то для нее выбирается наклон в пределах от 5 до 20 градусов, угол наклона для профнастила или металлочерепицы варьируется от 20 до 45 градусов.
• Расчет снеговой нагрузки. Зимой на крыше может скапливаться большое количество снега. Чтобы не возникало никаких проблем с конструкцией, каркас должен выдерживать эти нагрузки. Для расчета требуется вес снега умножить на поправочный коэффициент.
• Определение шага стропил. Промежуток между этими элементами обычно выбирается в пределах от 60 до 100 см, а окончательный выбор зависит от кровли и веса крыши.
• Определение длины стропил. Для этого рекомендуется пользоваться стандартной теоремой Пифагора.
• Определение сечения стропил. На этот параметр влияет несколько важных факторов: нагрузки на крышу, вид используемых материалов, длина стропильных ног, а также шаг между ними.

Важно! При расчете нагрузок дополнительно учитывается возможность возникновения шторма или торнадо, так как если дом располагается в регионе, где могут появляться такие нагрузки, то делается для крыши запас прочности, читайте подробнее: расчет стропильной системы двухскатной крыши.

Виды стропил

Перед непосредственными работами по созданию двускатной крыши своими руками следует сделать специальный план, в котором будет содержаться чертеж и раскладка всей конструкции. При этом учитывается, какие стропила будут применяться, так как могут использоваться виды:

• Висячие. Подходят для небольших строений. Их установка заключается в фиксации ноги к несущей стене сооружения, а также к коньковому прогону. Особенностью использования этих элементов является то, что на стропильные ноги воздействует распирающее усилие, а для снижения этого влияния используются затяжки. Они могут быть сделаны из древесины или металла.
• Наслонные. Подходят для крыши, обладающей любой формой и размерами. Наслонная конструкция используется совместно со стойками и лежнем. Лежень укладывается параллельно закрепленному мауэрлату, поэтому на него переходит определенная часть нагрузки. Это позволяет приклонить друг к другу ноги стропил, которые дополнительно поддерживаются стойкой.
• Комбинированные. Они применяются при использовании необычных конфигураций двускатных крыш.

После определения основных параметров конструкции, начинается расчет нужного количества материала. Далее можно приступать к непосредственному созданию стропильной системы.

Монтаж конструкции

Стропильная система двухскатной крыши своими руками создается только после предварительного формирования чертежей и планов. Схема будущей контракции должна быть четкой и правильно рассчитанной. Для этого рекомендуется пользоваться специальными компьютерными программами.

Важно! При наличии денежных средств допускается обратиться в специализированные строительные компании для правильного расчета.

Монтаж стропильной системы двускатной крыши делится на последовательные этапы:

• К стенам строения фиксируется мауэрлат. Его монтаж производится по всей их длине. Если дом сделан из бревна, то мауэрлат выступает в качестве его верхнего венца. Если для строения выбран ячеистый бетон или кирпич, то монтируется он сверху несущей стены по всей ее длине. Требуется сращивать мауэрлат, для чего брусья запиливаются под прямым углом и соединяются болтами. Крепиться он может со смещением на сторону стены или по ее центру. Укладка производится на слой гидроизоляции, для чего обычно используется рубероид.
• Создание стропильных ферм. Для этого допускается на крыше заняться установкой брусьев или сформировать конструкцию на земле, после чего она поднимается на крышу. Часто выбирается второй вариант, так как на крыше дома выполнять работы затруднительно. Но для поднятия сделанной конструкции придется пользоваться спецтехникой. Перед соединением ног стропил проверяется правильность их размеров и расположения.
• Крепление стропильных ног. Сформированные пары поднимаются на крышу, после чего укладываются на мауэрлат. Для грамотного выполнения работы делаются снизу ног специальные запилы. Процесс начинается с торцов крыши, располагающихся противоположно друг к другу. Для получения идеального результата при установке элементов применяются временные крепежи. Между зафиксированными парами натягивается веревка, делающая монтаж последующих элементов упрощенным. Монтируются все стропильные ноги, причем проверяется правильность шага между ними. Далее устанавливается специальная опора конька. Все дополнительные элементы, используемые в стропильной системе, фиксируются вырубкой и скобами. Допускается удлинять стропильные ноги при необходимости.
• Установка конька. Он создается с помощью грамотного соединения сверху всех стропильных ног. Для его формирования применяются разные методы, причем допускается для этого пользоваться опорным брусом или можно работать без него. Если используется брус, то допускается накладывать конек на него или применять метод врубки.
• Стропильная система считается сделанной, но чтобы она была прочной и надежной, требуется капитально закрепить все элементы, поэтому устраняются все временные крепежи, на место которых применяются качественные изделия для фиксации всех частей системы.
• Монтаж обрешетки. Данная конструкция предназначается для легкого перемещения по крыше, а также служит основанием для укладки кровли. Ее вид и параметры зависят от выбранной кровли. Сплошная обрешетка создается, если выбирается мягкая кровля. Обрешетка для металлочерепицы имеет расстояние между досками в пределах 35 см. Для обрешетки под профнастил или шифер этот параметр равен 44 см.

по теме:

Таким образом, если грамотно подойти к работе, то можно самостоятельно получить действительно качественную и долговечную стропильную систему. Она будет прочной и надежной, а также легко справляющейся со всеми нагрузками и воздействиями за счет предварительного расчета всех ее параметров. Требуется только выбирать качественные материалы, грамотно производить расчет и точно следовать правильной последовательности действий.

Источник: https://kryshagid.ru/stropilnaya-sistema/ustrojstvo-montazh-dvuxskatnoj-kryshi.html

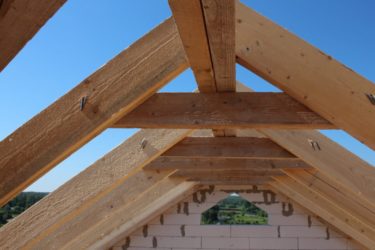

Система стропил для двухскатной крыши

Всё большую актуальность обретают доступные по своей цене, но при этом надёжные, практичные и долговечные двускатные кровли. У них простая конструкция, а возведение можно провести своими руками.

Стропила, варианты их обустройства

Основу любой кровли, двускатная не исключение, составляет стропильная система. Двускатное её исполнение может быть висячим или наслонным.

Висячие стропила обладают двумя опорными точками, роль которых играют стены строения. Каждая нога при этом испытывает преимущественно только нагрузки по сжатию и изгибу. Передача нагрузки при таком варианте осуществляется от стропил в горизонтальном направлении к точкам опоры в качестве разводящего усилия. Для его минимизации проводят соединение стропил посредством стальной или деревянной затяжки. При условии, что размер пролёта превышает 8 м, дополнительно монтируют бабки и подкосы под каждую отдельную ферму.

Если же имеет место устройство стропильной системы двухскатной крыши со стропилами наслонного типа, то в такой ситуации добавляется ещё одна точка опоры – их внутренняя подпорка опирается на ненесущую стену строения. нагрузка такой системы приходится на изгиб. Если промежуток между внутренними опорами не превышает 6,5 м возможно использование исключительно наслонных стропил.

В определённых случаях допустимо комбинирование сразу двух вариаций стропильной системы. В том и ином случае схема может подразумевать также компоненты будущей мансарды. Основу её будут составлять зафиксированные вертикально стойки, крепление которых проводят посредством ригелей и подкосов, устанавливая их поверх балок перекрытия.

Расчет двускатной крыши

Проводя расчет стропильной системы двухскатной крыши, изначально следует помнить о том, что угол наклона напрямую зависит от имеющихся архитектурных требований и выбранного кровельного материала:

• При условии обильных осадков и неплотном прилегании кровельного покрытия, целесообразно обустройство крутых скатов. Угол в них составляет порядка 35-40°, что исключает скапливание влаги и снега. Возведение чердачного помещения в этом случае не допускается. Вариантом будет – ломаная конфигурация, с резким уклоном снизу и пологим верхним основанием;
• Минимально допустимый угол 5°. В некоторых случаях возможно его увеличение вплоть до 90°;
• Пологие кровли актуальны для регионов с сильными ветрами. Угол уклона при этом может составлять 15-20°;
• Более всего выгоден промежуточный вариант – крыша не должна быть избыточно крутой, но и не слишком пологой;
• Помните, повышение угла наклона увеличивает парусность, что требует дополнительного расхода материала, соответственно, влечёт большие затраты на возведение конструкции.

Что до площади крыши, то при расчётах стоит принимать во внимание, следующее:

1. После нахождения площади одного ската результат следует удвоить;
2. Поскольку скат представляет собой расположенный наклоненно прямоугольник, площадь его определяют путём перемножения длины с шириной;
3. Протяжённость ската аналогичная длине стены. К ней также добавляют выступ крыши над фронтоном – обязательно для каждой из сторон;
4. По ширине скат идентичен протяжённости стропильной ноги плюс длина того выступа, который имеет кровля относительно несущей стены.

Расчет пиломатериалов

Проводя расчёты, сечение стропил подбирают исходя из тех нагрузок, которые будут воздействовать на всю площадь крыши в целом на 1 м.кв. поверхности в частности. Наименьшее из допустимых сечений для мауэрлата составляет 100х100 мм, затяжки и прогоны обустраивают из бруса 50х150 мм, на стойки, ригели, подкосы и прочие элементы идёт материал в 100х100, 150х150 мм.

Длина пролёта оказывает прямое влияние на число устанавливаемых стропильных ног. При пролёте в 12 м, шаге в 1 м будет нужно 12 стропильных ног по каждой стороне ската. Итого – 24 элемента.

Обратите внимание, расстояние между стропилами двухскатной крыши не должно быть избыточным даже при условии задействования бруса с большим сечением.

Обустройство разреженной обрешётки проводят посредством бруса или откалиброванной по толщине доски. При укладке сплошной обрешётки лучше использовать такие же доски, укладывая их без зазоров, или плиту OSB.

Нужно помнить о том, что дерево для стропил должно быть качественным, тщательно просушенным и подвергнутым обработке. Показатели влаги в материале не должны превышать отметку в 20%. Перед началом монтажа проводят внешний осмотр, призванный исключить на брусе следы гниения, грибка, плесени, иных дефектов, которые после установки будут прогрессировать, что в итоге приведёт к выходу из строя всей конструкции.

Набор инструментов для возведения крыши

Монтаж мауэрлата и установка стропил подразумевает наличие такого набора инструментария:

• Шуруповерт с комплектом свёрл;
• Кровельный нож;
• Ножовка;
• Молоток;
• Набор приспособлений для измерения;
• Кровельные ножницы;
• Отбивка;
• Шпатель;
• Скотч строительный.

В зависимости от ситуации может дополнительно потребоваться клеящий состав и монтажная пена. Использование специальных шаблонов и реек с нанесённой на них разметкой, позволяет существенно упростить работу и минимизировать сроки её проведения.

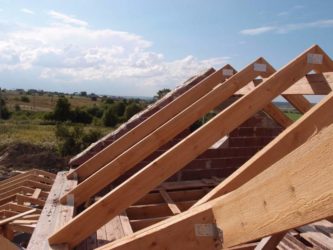

Технология монтажа двускатной крыши

Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.

Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек. Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом.

Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность относительно друг друга, иначе размеры стропильных ног будут иметь различную длину.

Перед началом установки ног по мауэрлату выполняют предварительную разметку, затем переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.

Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заранее. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. Когда все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, затем заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующим их демонтажем.

После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.

Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.

В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.

Двухскатные конструкции, их достоинства

Отметим следующие преимущества:

• Простота возведения;
• Короткие сроки проведения работ;
• Минимизация протечек, что достигается за счёт цельности конструкции;
• Отличные показатели экономичности и минимум расходуемых материалов;
• Возможность трансформирования чердачного помещения в полноценное живое;
• Беспроблемное проведение ремонтных работ при потребности;
• Отличные прочностные данные и высокая сопротивляемость разным воздействиям.

Как видите, стропильная система двухскатной крыши не столь уж и сложна по своему исполнению и возведению. Обладая некоторым опытом, имея нужный инструмент и немного свободного времени, её можно собрать самостоятельно. Главное, не торопиться, придерживаясь описанных рекомендаций.

Источник: http://osnovam.ru/krysha/sistema-stropil-dlya-dvuhskatnoy-kryshi
