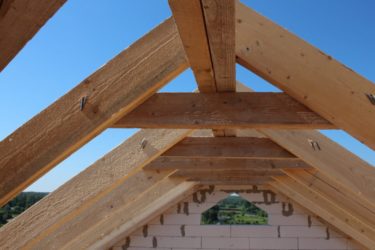

Усиление стропил двускатной крыши

Усиление деревянных стропильных конструкций

С течением времени деревянные стропильные конструкции могут повреждаться из-за большой снеговой нагрузки, подвергаться гниению из-за попадания влаги, деформироваться из-за ошибок при расчете крыши или монтаже стропильной системы. Причиной повреждения стропил может быть и использование некачественного материала — сырых, подгнивших, с большим количеством сучков досок. В этих случаях необходим ремонт или усиление стропил.

Также в процессе создания стропильной системы производится конструкционное усиление. Под этим подразумевается использование различных стоек, подкосов, перемычек, которые распределяют нагрузку. Без них стропильные ноги пришлось бы делать очень толстыми и тяжелыми, что повысило бы нагрузку на стены здания. Без таких дополнительных элементов можно обойтись только в маленьких строениях — гаражах, банях.

В чем заключается усиление стропил

Может потребоваться

• увеличение несущей способности стропил,
• усиление стропильных ног в нижней части, в месте соединения с мауэрлатом,
• укрепление поврежденных стропил,
• увеличение угла ската крыши и постройка новой стропильной системы,
• укрепление узлов стропильной системы при некачественном соединении элементов.

Для усиления стропил используются брусья и доски, они должны быть первого сорта и хорошо просушены. Лучше брать хвойные породы дерева. Также для скрепления элементов стропильной системы друг с другом понадобятся металлические уголки, перфорированные пластины и проволока.

Как увеличить несущую способность стропил

Необходимость в усилении деревянных стропил может возникнуть, если они недостаточно прочны на прогиб, даже если их сечение подходит для нагрузки, которая на них приходится. Для этого используют

• разгружающие балки (подмоги),
• подкосы,
• двухсторонние накладки.

Подмоги ставятся между мауэрлатом и подстропильной ногой (подкосом). Прикрепляют их с помощью болтов или специальных пластин с зубцами.

Двухсторонние накладки применяются, чтобы избежать прогиба стропильной ноги в месте ее опирания на подкос. Именно в этом месте возникает максимальный изгибающий момент. С помощью накладок увеличивается сечение бруса на проблемном участке. Накладки крепятся гвоздями или специальными болтами.

Если стропила прогнулись, их выпрямляют с помощью домкрата (гидроцилиндра), а затем вставляют прочные горизонтальные распорки для удержания соединяемых стропил в прямом состоянии. Таким образом получается конструкция в виде буквы «А».

Важно! Прежде чем выпрямлять стропила, необходимо укрепить место их стыка с мауэрлатом, чтобы во время работы домкрата стропильные ноги не соскочили с балки.

Также иногда при реконструкции крыши требуется сделать новую стропильную систему, с ее помощью можно, например, сделать скат более крутым. Необходимость в увеличении угла ската возникает, если снег скапливается на крыше и создает на нее большую нагрузку. Новые стропила устанавливают над старыми или под ними. В таких случаях, чтобы не разбирать старых стропильных конструкций, новые связывают с ними.

Для соединения используют перекрестную дощато-гвоздевую стенку (ферму): новые стропильные ноги связывают перекрестно расположенными досками с уже имеющимися. Чаще всего такой способ применяется в наслонных стропильных системах, которые опираются на расположенную в центре здания стенку. С помощью такого приема нельзя увеличить высоту мансардного помещения.

Как усилить нижнюю часть стропил

Усиление стропил в нижней части обычно требуется в месте соединения с мауэрлатом. Нижние части стропильных ног, прилегающие к мауэрлату, и сам мауэрлат считаются самыми уязвимыми частями стропильной системы.

Для усиления стропил в месте соединения с мауэрлатом устанавливают дополнительные подкосы. Они могут упираться как с сам мауэрлат, так и в лежень. Иногда может понадобиться выпилить прогнившую часть мауэрлата. Тогда стропило усиливают так, как показано на рисунке.

Стропило временно ставят на подпорки, выпиливают сгнившие части стропильной ноги и мауэрлата. В стену забивают костыли и кладут на них балку длиной 1 м. Также можно положить на стену или перекрытие кусок лежня длиной 1 м, таким образом нагрузка распределится с одной балки на две. К стропильной ноге прикрепляются с двух сторон два подкоса, которые упирают в мауэрлат или лежень.

Подкосы крепят на гвоздях, расположенных в шахматном порядке. При этом подкосы ставят под углом, как на рисунке, чтобы лучше распределить нагрузку.

Если сгнили нижние части нескольких стропильных ног, то их временно устанавливают на подпорки, разбирают кровлю, спиливают сгнившие участки, а затем изготавливают прутковый (металлический) протез, который надевают на стропила и упирают в мауэрлат. Стропильная нога, таким образом, опирается на протез. Жесткость протеза обеспечивается подкосами.

Замена поврежденных деталей

Чтобы заменить прогнившие стропила, сначала снимают кровельный материал с обеих сторон дома. При этом выпиливают поврежденную часть и необходимо наращивание стропил по длине.

При замене горизонтальной балки устанавливают временные стойки, на которые будут опираться горизонтальные балки, затем удаляют и сохраняют стойки, на которые опиралась поврежденная балка, заменяют балку и помещают стойки обратно. Временные стойки убирают.

Если нужно заменить стойку, то сначала рядом устанавливают временную стойку, опирающуюся на доску толщиной не меньше 2,5 см. Далее поврежденную стойку удаляют, на ее место ставят новую, затем убирают временную подпорку.

Укрепление конькового узла

Соединение стропил в коньке — одни из важнейших узлов в стропильной системе. Здесь важно, чтобы доски стыковались плотно. Если вы обнаружили, что стропила разошлись в коньковом узле, необходимо состыковать их с помощью домкрата и закрепить с помощью накладки из дерева (доски толщиной не менее 20 мм) или перфорированной металлической полосы, которые прикрепляют под коньком. Также можно использовать специальные болты.

Соединение на эркере

Крыша эркера может быть отдельной или соединенной с основной кровлей дома. Форма ее может быть самой разнообразной: двухскатной, многощипцовой, сложной вальмовой. Простейший вариант — двухскатная кровля. Для сооружения крыши эркера по периметру устанавливают мауэрлат. В кирпичных или бетонных домах предварительно заливают армирующий пояс, а уже на него устанавливают мауэрлат.

Стропила для крыши эркера берут тоньше, чем для основной кровли, так как нагрузка на них меньше. Их устанавливают таким образом, чтобы они выступали за мауэрлат, формируя свес крыши. Как соединить стропила в эркере, смотрите на видео:

Эркер можно включить в проект дома сразу же или пристроить его позже.

Как продлить срок службы стропил

Стропильная система начинает гнить из-за попадания влаги, которое может произойти в результате плохого воздухообмена в подкровельном пространстве или протечек. Важно сделать хорошую гидро- и пароизоляцию кровли.

Если воздухообмен недостаточный — это можно проверить, измерив температуру на верхней границе слоя утеплителя, она не должна быть больше 2С при любой температуре нижу нуля на улице — делают дополнительные продухи. Площадь продухов и слуховых окон в сумме должна быть 1/500-1/300 площади кровли. Если используется рыхлый утеплитель, который имеет свойство слеживаться, то раз в 5 лет его разрыхляют. При необходимости толщину слоя утеплителя на перекрытии увеличивают, у наружных стен ее можно увеличить в два раза по сравнению с расчетной.

Заключение

Усилив стропильные конструкции, можно устранить недостатки или повреждения, которые возникли во время эксплуатации здания или при его постройке. Чаще всего усиление требуется в месте соединения стропильных ног с мауэрлатом. А чтобы стропила не гнили и служили долго, важно обеспечить хороший воздухообмен под кровлей и использовать качественные материалы.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/stropilnye-sistemy/usilenie-stropilnyx-konstrukcij.html

Как усилить стропила двухскатной крыши

Стропильная система – основа любой кровли. Сложность или доступность стропильной конструкции зависит от выбранного типа крыши. Сегодня мы поговорим о наиболее простом варианте – системе стропил для двухскатной крыши. Об устройстве кровельного каркаса, особенностях и функциях его элементов, и как выполняется стропильная система двухскатной крыши своими руками, рассказывают опытные специалисты.

Двускатная крыша: виды и преимущества

Напомним, что двускатная крыша – это вид кровли, состоящий из двух плоскостей (скатов), соединенных под углом определенного градуса. Она может быть простой (симметричной либо ассиметричной) и сложной – ломанной.

Рациональность выбора кровли из двух скатов определяется такими ее преимуществами:

• Экономичность и простота возведения, в сравнении с другими кровельными конструкциями.
• Легкость и доступность обслуживания в любое время года.
• Надежность и прочность при ветре, снегопаде, граде и прочих природных воздействиях.
• Возможность обустройства мансарды.
• Более качественная гидро- и теплоизоляция.

Необходимый теоретический минимум для возведения стропильной системы

Конструкция скатной крыши выполняется из металлических или деревянных балок. Металл – более «проблемный» материал. Он утяжеляет всю кровельную систему, быстро охлаждается и нагревается, более сложен в монтаже и требует применения профессионального сварочного оборудования. Исходя из этого, в строительстве частных домов (особенно, своими руками) используется преимущественно древесина.

Есть два основных варианта выполнения стропильной системы для двухскатной крыши – устройство висячего типа (у каждой стропильной ноги есть две точки опоры) и наслонный способ (стропила соединены внизу затяжкой, образуя треугольную ферму, посередине установлена несущая балка). Наслонная конструкция необходима, если между несущими стенами имеется расстояние больше 10 метров. Посмотрите на изображение:

Их чего состоит система стропильных элементов? Представим 3Д проекцию. Скелет крыши состоит из мауэрлата (стропильной основы), стропильных ног, конька, стоек, прогонов, лежня, затяжек, подкосов и обрешетки. Мауэрлат, лежень и затяжки – нижние детали системы, на которых возводится вся будущая крыша. Сначала ознакомьтесь с иллюстрацией ниже, а затем рассмотрим каждый элемент отдельно:

Мауэрлат – основа всех основ

Мауэрлат представляет собой брус из цельного дерева (преимущественно хвойных пород) сечением 10-15 см. Это оптимальные размеры для нужной прочности и долговечности всей кровельной конструкции.

Брус укладывается на несущие стены дома для перераспределения на них распорной нагрузки.
Есть два способа монтажа брусков стропильной основы – с передачей нагрузки на стены и без передачи тяжести.

Выбор варианта крепления мауэрлата должен зависеть от тяжести кровельной системы, покрытия, толщины несущих стен и периметра крыши.

При последнем варианте мауэрлат укладывается в карман, ближе к внутренней грани стены, и крепится на деревянные пробки скобами (каждая пробка соответствует размеру кирпича и является частью верхнего ряда кирпичной кладки).

Бруски, принимающие нагрузку, монтируются на несущие стены сверху с помощью анкеров. Мастера советуют класть жесткую раму на бетонное основание в виде пояса в стене. Под мауэрлат обязательно укладывается качественная гидроизоляция.

Подробности узнать можно из видео:

Лежень – базовый распределитель нагрузки

Лежень выполняет функции, сходные с мауэрлатом, и имеет такие же размеры. Балки укладываются на внутренние несущие стены, чтобы равномерно распределять нагрузки от вертикальных стоек и подкосов.

Мастер-класс по монтажу лежней смотрите на иллюстрации:

Стропильные ноги – ребра кровельного скелета

Стропила можно назвать главной составляющей кровельного каркаса. Этот элемент нельзя не использовать или заменить другой деталью. Ноги стропил – это деревянные брусья, размер сечения которых может варьироваться от 5 до 15 см. Стропила опираются на мауэрлат и соединяются между собой коньком.

Процесс монтажа стропил можно посмотреть на этом видео:

Конек – маленький нюанс с большим значением

Завершающий элемент стыка двух скатов называют коньком крыши. Это ребро, расположенное вертикально в самой верхней точке кровли. В месте примыкания стропил монтируется коньковый прогон. После на него и устанавливается конек крыши. Этот элемент скрепляет стропила, выполняет вентиляционную функцию и придает кровле эстетичность.

Стойки – приемники основных нагрузок

Стойки – мощные балки, принимающие часть нагрузки стропильной конструкции. Они устанавливаются вертикально, как правило, по центру фермы. Если проект предусматривает мансарду, то стойки размещают с двух сторон, ближе к скатам крыши. Когда мансарда делится на две комнаты, то стойки располагают и по центру и по бокам.

Прогоны – поддержка стропил

Коньковый и боковые прогоны служат усилителем жесткости стропильных ферм. Чем больше нагрузка на систему (снежные зимы, тяжелое кровельное покрытие, большая площадь крыши и пр.), тем больше прогонов должно быть установлено на скатах крыши.

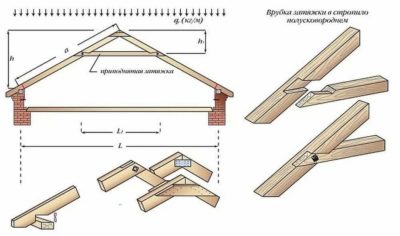

Затяжка – соединитель стропильного элемента

Эта деталь конструкции выполняет функцию фиксации стропил у основания. Таким образом, формируется стропильный треугольник – ферма. Затяжки могут не устанавливаться в системах наслонного типа.

Подкосы – крепость конструкции

Подкосы служат опорой стойкам и укрепляют все элементы конструкции. Специалисты рекомендуют устанавливать подкосы под углом 450. Это повышает прочность системы и защищает ее от деформации под влиянием снежных масс и ветра.

Обрешетка – основа для кровельного пирога

Обрешетка – горизонтальные деревянные рейки сечением 40-50 мм, расположенные на скатах перпендикулярно стропилам. Главное предназначение обрешетки – фиксация кровельного материала. От его типа и зависит частота и толщина обрешеточных реек. Кроме того, обрешетка помогает передвигать материалы во время кровли и служит дополнительным элементом прочности конструкции.

Элементы свеса – завершающие моменты

Край кровельной системы называется свесом. Это выступ стропильной системы над стеной примерно на 40 см. Короб свеса состоит из таких элементов: кобылки (рейки соединения со стропилами), лобовые и карнизные доски. Предназначение свеса – защита стен от намокания во время дождей и таяния снега.

Пошаговое руководство по монтажу стропильной системы двускатной крыши

Для начала предлагаем ознакомиться с иллюстрацией, которую мы приготовили для вас:

А теперь рассмотрим три основных этапа процесса устройства стропильной системы простой двускатной крыши:

1 этап: Расчеты и составление проекта

Начинать работу следует с подготовки проекта крыши. Он будет содержать все размеры, формы и типы креплений элементов конструкции. Для создания качественного проекта нужно произвести такие расчеты:

1. Расчет постоянных и переменных нагрузок на стропильную систему. К постоянным нагрузкам относят вес кровли и отделочных материалов (мансарда также учитывается дополнительно). Переменные нагрузки – это сила ветра, дождя, снега и пр. Максимальной можно считать основную нагрузку до 50 кг на квадратный метр кровли, а переменную – до 300 кг (учитывая возможные снежные завалы).
2. Учет сейсмической активности, штормовых ветров и особенностей месторасположения дома. Например, если дом окружен другими зданиями, то нагрузка на кровлю значительно снижается.
3. Выбор угла наклона двухскатной крыши. При расчете угла наклона во внимание берутся такие факторы: чем выше угол, тем больше материалов уйдет на крышу (и денег, соответственно); наклон зависит от кровельного материала – чем мягче кровля, тем меньше угол наклона (например, для мягкой черепицы выбирается угол 5-200, а если вы используете шифер или ондулин, необходимо выбрать наклон 20-450).
4. Расчет шага и длины стропил. Длина шага между стропильными фермами варьируется от 60 до 100 см. Чем тяжелее покрытие кровли, тем чаще нужно распределять стропила. Для расчета длины стропилины используем теорему Пифагора, принимая стропильную ногу за гипотенузу треугольника. Первой стороной будем считать половину ширины дома, а второй – выбранную высоту крыши. Затем к найденной нами гипотенузе прибавим еще 60-70 см запаса.

Когда все расчеты произведены, нужно сделать чертеж деталей, соединений и всего проекта в целом.

2 этап: Приобретение и подготовка необходимых материалов и инструментов

Для работы необходимо приобрести пиломатериал, согласно расчетам, болты, уголки, анкера и прочие соединительные детали, и подготовить соответствующие инструменты (дрели, уровни, метры, лобзик и пр.). Древесина для несущих балок и стропил должна быть цельной и качественной – сучки и червоточины недопустимы.

Антисептическая, противокоррозионная и противопожарная обработка древесины – обязательный момент на этом этапе. С материалом можно начинать работу через сутки после обработки.

3 этап: Монтаж стропильной конструкции крыши

Монтировать кровельный каркас лучше в сухую не ветреную погоду, чтобы не сталкиваться с дополнительными сложностями во время работы. На этом этапе мы остановимся более подробно и рассмотрим пошаговую инструкцию монтажа стропильной системы.

Установка стропильной системы: пошаговое руководство

Шаг 1. Укладка мауэрлата и лежня. Лежня может и не быть, если внутри дома больше нет несущих стен. Перед тем, как уложить мауэрлат на стены, необходимо выстелить гидроизоляционный материал, например, рубероид. Отмеряем ленту нужной ширины, отрезаем и стелим гидроизоляцию на край стены (где будет установлена рама).

Источник: https://prospera-stroy.com/kak-usilit-stropila-dvuhskatnoy-kryshi/

Стропильная система: виды и монтаж для разных форм скатных крыш

Хороший фундамент – еще не означает, что дом простоит «верой и правдой» на протяжении долгих лет. Еще одна крайне важная составляющая – надежная и качественная стропильная система для крыши. Давайте разберемся, как она устроена в случае скатной крыши, каких видов бывает и из каких элементов состоит.

материала:

Стропильные системы крыши

Какими должны быть стропила для крыш

Вот несколько видов стропил, которые чаще всего используются в современном строительстве:

• металлические сложно изменить, но этот материал долговечен;
• деревянные просты в использовании и изменении, но требуют дополнительной обработки;
• деревянные двутавровые балки (сделаны из бруса и ОСП) отличаются ровностью при максимальной длине до 12 метров, но стоимость выше обычной системы из дерева;
• железобетонные не поддаются изменениям вообще, но их выделяет длительный срок службы;
• смешанные или комбинированные системы.

Каждый из них обладает своими плюсами и минусами, которые включают в себя прочность, цену, легкость монтажа, возможность небольших изменений, связанных, к примеру, с несоответствующими размерами, взаимодействие с окружающей средой. В данном материале пойдет речь о самом популярном материале для изготовления стропил — дерево. выделим основные задачи, которые ставятся перед конструкциями данного вида.

Первое, и самое главное – прочность каждого элемента. Крыша не должна деформироваться или сдвигаться. Основа конструкции стропил – треугольник. Именно в виде треугольника делают фермы (рамы), крепящиеся параллельно. Неподвижные и жесткие, они «возглавляют» всю конструкцию.

Малая масса. Тяжелая крыша – это крайне плохо. Поэтому большинство элементов производят из дерева. Если же вес кровельной системы большой, то его усиливают металлическим каркасом. Основа – хвойные породы дерева небольшой влажности.

Каким требованиям должно отвечать дерево:

• 1-3 сорта. Без сколов, сучков и трещин.
• Элементы из дерева не должны быть менее 5 см. по толщине, и с площадью до 45 кв. см.
• Максимальная длина бруса из дерева хвойной породы не должна превышать 5-6 м.
• Мауэрлат и прогоны изготавливаются исключительно из твердых пород дерева.

Главные конструкционные элементы стропил

Любой хозяин, планирующий возведение стропильной системы, обязан быть в курсе, из чего она состоит.

1. Мауэрлат. Основа всей конструкции. С помощью этого элемента устанавливается правильная нагрузка на все несущие элементы дома.
2. Стропильная нога. Задет наклон скату, придает крыше привлекательный вид, надежно закрепляет конструктивные части системы.
3. Затяжка. Не позволяет «расходиться» ногам. Крепко удерживает их в нижней части.
4. Прогон. Крепит стропильные ноги в верхней части системы (коньковый прогон) и по бокам (боковой прогон).
5. Обрешетка. Монтируется строго перпендикулярно относительно балок. Изготавливается из обрезанного бруса или досок.
6. Стойки/подкосы. «Добавляют» ногам еще больше стойкости.
7. Свес. Защищает основные конструкции здания от различных природных осадков.
8. Конек. Место, в котором закрепляются скаты.
9. Кобылки. Создают свес. Необходимы в случае, когда стропила не имеют необходимой длины.

Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций крыши

Давайте разберемся с таким составным элементов стропильной системы, как ферма. Ее делают плоской, и, помимо растяжки, в нее включаются раскосы и сами балки. Закрепляются все эти детали таким образом, чтобы нагрузка на главные конструкции шла вертикально.

В случае, когда пролет довольно большой, то ферма делается из нескольких составляющих. Нижняя часть фермы – потолок чердака. Точное число ферм определяется после серьезных расчетов на каждом конкретном объекте.

Виды стропильных систем разных типов крыш

Все варианты конструкций определяются двумя основными видами устройства стропильных систем: висячими и наслонными.

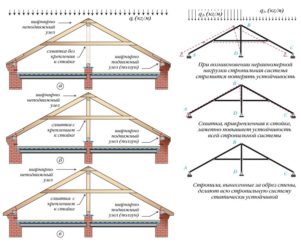

Висячие

Идеально подходят для двускатных типов крыш, с небольшими пролетами – до 5 м., без внутренних перегородок. Нижняя опора – мауэрлат. В такой системе применяется затяжка, которая уменьшает распор конструкции на главные опоры здания.

Конструкция крыши висячего типа

Балки висячих стропил расположены внизу – они также играют роль балок перекрытия. В случае, когда перекрытие были изготовлены из железобетонных конструкций, они также могут быть затяжками системы.

Важные дополнения:

• Не стоит использовать ноги в качестве основного опорного элемента для свеса крыши. Более оптимальный вариант – кобылка (при условии, что свес имеет ширину не более 1 м.). Нога, при таком решении, передает нагрузку по всей своей плоскости мауэрлату.
• Когда древесина имеет влажность более 20%, стоит заранее приготовиться к тому, что после высыхания система начнет «ходить». Решение – использовать в качестве крепежей болты, которые всегда можно подтянуть. Но, еще более «продвинутый» вариант – «мощные» крепежные винты.
• На верху крыши обязательно нужно закрепить ветровую доску (должна идти от самого мауэрлата до верха конька). Угол организовывается от мансарды. Нужно это для создания максимально прочной крыши, стойкой к ветровым нагрузкам.

Наслонные

Применяются для крыш с пролетами 9-15 м. Вверху такие стропила крепятся на коньковый прогон, внизу – на мауэрлат.

Наслонная стропильная система

Если пролет более 15 м., то вместо конькового прогона монтируется два боковых, которые дополнительно крепятся на стойки.  В случае, когда будет создаваться чердак, в качестве опоры наслонных балок используют стену.

Особенности:

• Любая конструкционная часть такой системы не должна быть толще 5 см.
• Поверхности элементов должны быть максимально гладкими и обработанными.
• Очень тщательно нужно отнестись к расчету нагрузок на каждый конструкционный элемент.
• Мауэрлат должен располагаться строго в горизонтальном положении относительно вертикальных опор.
• Симметрии нужно придерживаться и при монтаже подкосов со стойками.
• Качественная вентиляция – залог того, что ваша система стропил не сгниет в будущем.
• В точках соединения элементов с камнем или кирпичем нужна хорошая гидроизоляция.

В зависимости от выбранной застройщиком формы крыши, ее каркас также будет различным. Предлагаем изучить различные варианты для наиболее популярных верхних конструкций дома.

Односкатные крыши

Изготавливаются под углом 13-25 градусов, такие крыши имеют наиболее простые (в плане изготовления и монтажа) стропила. В случае небольшого здания с пролетами до 5 м. применяется наслонная система. В случае, когда пролеты больше 5 м – дополнительно применяют фермы.

Двускатные

Тоже довольно простой вариант. Особенно, когда под такой крышей оборудуется чердак или мансардный этаж. Углы наклона – 15-63 градуса. Если капитальные перегородки расположены на расстоянии до 6 м. (относительно друг друга) – монтируют висячие стропила. Для ходовых размеров дома 6х6 или 9х9 метров рекомендуем использовать следующие схемы устройства крыши.

Рекомендуемая схема монтажа стропильной системы висячего типа для двускатной крыши

Увеличивая размеры дома, необходимо видоизменять (усиливать) конструкцию. В таких случаях необходимо использовать наслонную технологию.

Варианты двускатной крыши для пролетов более 10 метров: применение наслонной стропильной системы

Вальмовые или четырехскатные

Правила устройства стропильной системы вальмовой крыши

С углами наклона 20-60 градусов, и пролетами не более 13 м. Обязательное условие – внутренние усиливающие элементы. Для крыш такого типа используются фермы, или же монтируются стропила для крыш наслонного вида.

Ломанная крыша

Монтаж стропил ломанной крыши

В нижней своей части может обладать наклоном до 60 градусов, в верхней – пологая. Ввиду этой особенности мансардная площадь становится несколько больше. Используются такие же типы стропил, как и в варианте с четырехскатными крышами. Но, рекомендуется применять фермы.

Дополнительные элементы

Для создания максимально прочной крыши, каждая составная часть конструкции должна очень прочно соединяться с каркасом и остальными элементами. При этом крайне важно учитывать силу ветра и направление возможных механических нагрузок.

Более того, стоит обращать внимание еще и на древесину. Она может растрескаться из-за пересыхания. Поэтому важно создать такую конструкцию, в которой каждый элемент будет «работать» максимально слаженно.

Раньше все конструкционные элементы стропил закреплялись врубками. Но, это было не слишком «дешевое и экономичное удовольствие», так как необходимо брать деревянные элементы большого сечения.

Способы крепления стропил к мауэрлату и коньковому прогону

Так, сегодня для крепежа используются не врубки, а специальные болты и нагели:

Накладки из металла с атникоррозийным покрытием – еще один вариант крепежей. Они монтируются на элементы системы с помощью зубчатых пластин или гвоздей. Преимущества таких креплений следующие:

1. Небольшой расход на одну единицу древесины.
2. Простота монтажа.
3. Высокая скорость закрепления.

Перфорированные элементы крепления: углы, пластины, опора бруса

Особенности установки стропильной системы и мауэрлатов двускатных крыш

Схема установки стропильной системы в случае двускатной крыши

I – мауэрлат, II – стропильная нога, III – перекрытие.

Использовать узкие стропильные ноги – «прямой путь» к провисанию системы в будущем. Чтобы не допустить этого, нужно применить специальную решетку – укрепление, в которую входят подкосы, стойки и ригеля. Чтобы создать ее, нужно взять древесину толщиной 2,2 и шириной 15 см., или использовать пластины из дерева диаметром минимум 13 см.

Стропила крыши – несущая конструкция скатов. Она состоит из элементов, которые можно соединять между собой ригелями, распорками, стойками и т.п. Материал для опорных балок, помимо наиболее распространенного – древесины, может быть любым – металлом, железобетоном или же смешанным.

Таблица для расчета стропильной системы в зависимости от расстояния между собой и длины

Древесина (брус) должна иметь сечение от 40 на 150 до 100 на 250 мм. Зависит эта цифра от удаленности ног одна от другой, и числа осадочных нагрузок для конкретной области (расчет проводится отдельно).

Доска не должна иметь более 5 см в поперечном сечении. Ширина прямо пропорциональна длине. К примеру, если ваша доска 5 м в длину, то ее ширина не должна быть менее 13 см. Немаловажен и основной материал обрешетки крыши. При его выборе стоит уделить внимание наличию сучков, сколов и трещин. Если найти максимально ровные бруски дерева не получается, то максимальная длина сучков не должна быть более 1/3 толщины древесины.

Последний шаг монтажа стропил для крыши – надежное закрепление каждого элемента. Скобы и металлические углы – самые оптимальные элементы для этих целей. Но, в современном строительстве все чаще стали использовать болты.

Источник: https://KrovPortal.ru/kryshi/stropilnaya-sistema/

Стропильная система двускатной крыши

В этой статье мы расскажем, что представляет собой стропильная система двускатной крыши. Мы рассмотрим основные элементы, из которых она состоит, а также их расположение в стропильной конструкции, как правильно установить деревянные стропила и как называются основные элементы стропильной системы.

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

1. Дополнительное подсобное помещение на чердаке.
2. Пространство чердака используется полностью.
3. Значительный запас воздуха — меньшие потери тепла через крышу.

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

Преимущества:

1. Экономия на стеновом материале второго этажа.
2. Максимально эффективное использование подстропильного пространства.
3. Возможность жилого чердачного помещения.

Недостатки:

1. Требуется качественное утепление кровли.
2. Требуется врезка мансардных окон.

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки. Самый простой способ — установка на лежень.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

• высокая несущая способность и пространственная жёсткость;
• возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.

Источник: https://dvamolotka.ru/post/3613-stropilnaya-sistema-dvuskatnoy-kryshi

Устройство стропильной системы двухскатной крыши

Стропильная система двухскатной крыши предназначена для устройства кровли в виде двух прямоугольников, расположенных под определенным углом друг к другу в верхней части сооружения. Такую конструкцию довольно часто используют при строительстве частных малоэтажных домов, различных строений бытового и хозяйственного назначения.

На промышленных и торговых предприятиях двухскатная крыша устанавливается на зданиях различного назначения, имеющих значительную длину, превышающую ширину в несколько раз. Конструкция содержит два ската различной длины. С фронтальной стороны устанавливается короткий скат с большим углом наклона, с тыльной — длинный, с меньшим углом наклона.

Такая конфигурация позволяет основную часть атмосферных осадков направлять в нерабочую зону территории предприятия.

Рисунок 1. Схема кобылок.

Строительство двускатной крыши является одним из малозатратных вариантов, не требует значительных физических усилий.

Исполняется относительно просто при наличии небольшого опыта работы с материалом из древесины.

Типичные несущие элементы системы, специфические термины

Рисунок 2. Схема обрешетки.

При изготовлении деталей стропильной системы двухскатной крыши используется пиломатериал хвойных пород дерева. Древесину твердых пород использовать нежелательно из-за большого удельного веса. Большинство элементов имеет специфические названия, понятные в основном специалистам:

1. Лежень — брус сечением 150х150 мм, 180х180 мм. Укладывается на поверхность внутренней несущей стены. Предназначен для выравнивания поверхности и распределения нагрузок от стоек.
2. Стропильная нога, или стропило, — деталь из бруса или толстой доски. Основной элемент треугольной конструкции крыши, несущий главную нагрузку от снега, дождя, ветра и других атмосферных явлений. Расстояние между стропильными ногами может быть от 0,6 до 1,2 м. Величина шага в основном зависит отвеса кровельного материала, в некоторых случаях следует учитывать особенности материала кровли.
3. Мауэрлат — квадратный брус с размером сторон 150-180 см. Укладывается на поверхность наружных несущих стен. При установке необходимо закрепить при помощи анкерных болтов или другим надежным способом. Распределяет нагрузку от стропильных ног на несущие стены.

Все детали двухскатной крыши соединяются между собой различным способом. Ранее конструкции собирались в основном с использованием скоб, гвоздей, шпилек с резьбой. Сейчас производители строительных материалов предлагают большой ассортимент различных кронштейнов для сборки крыш любой конфигурации. Крепление большинства деталей выполняется саморезами необходимого диаметра и длины с усилением специальными шипами в кронштейнах.

Дополнительные элементы системы стропил

Рисунок 3. Схема арки с тремя шарнирами.

Кроме несущих деталей в конструкциях используются дополнительные усиливающие элементы:

1. Кобылки (рис. 1) — используются для увеличения длины стропильных ног. Устанавливаются в нижней части для устройства карнизного свеса. Толщина кобылок несколько меньше размеров стропил.
2. Свес крыши, или свес карнизный, — элемент крыши, выступающий за край стены примерно на 40-50 см. Предназначен для защиты стен от атмосферных осадков.
3. Конек — элемент, соединяющий в верхней части все стропильные ноги системы. Устанавливается в горизонтальном положении.
4. Обрешетка (рис. 2) — доски или бруски, устанавливаемые для крепления кровли. Располагаются перпендикулярно стропильным ногам, дополнительно выполняя функцию их крепления. Принимают основное усилие от материала кровли, распределяют ее на стропила. Для устройства желательно применять обрезной пиломатериал. При ограниченных средствах можно использовать необрезной, очистив его от коры. Если кровля будет из мягкого материала, обрешетка изготавливается сплошной. Такой вариант можно сделать из досок или фанеры, обработанной защитными материалами от повышенной влажности. Когда применяется профнастил, обрешетку выполняют с определенным шагом, зависящим от веса материала и его конструктивных особенностей.
5. Подкосы — элементы из бруса или толстой доски, усиливающие основную конструкцию. Распределяют усилие от стропильных ног на несущие детали. Собранная конструкция из подкосов и затяжек получила название фермы — укрупненной детали с необходимым запасом прочности.
6. Стойки — изготавливаются из отрезков пиломатериала прямоугольного или квадратного сечения. Устанавливаются в вертикальном положении под сходом скатов. Нагрузка от углового соединения стропил крыши распределяется через стойки на внутреннюю несущую стену.
7. Затяжка — брусок или доска, выполняющие крепление стропил в висячей системе. Создает жесткую форму треугольника между стропильными ногами, компенсируя усилие на расползание.

Для изготовления дополнительных деталей можно использовать пиломатериал с сечением, аналогичным для несущих деталей. В целях экономии можно рассчитать и приобрести изделия меньшего сечения.

Два типичных способа устройства стропильных систем

Рисунок 4. Схема соединения нижних концов деталей.

Стропильную систему двускатной крыши можно устроить двумя основными способами:

• висячая стропильная система;
• система наслонного типа.

Висячая система используется для зданий с расстоянием между наружными стенами меньше 10 м, без внутренней несущей стены в середине постройки. При другой конфигурации здания применяется наслонная конструкция стропил.

Если в здании имеются колонны, расположенные по одной из центральных осей, возможно использование комбинированного варианта. Стропильные ноги, расположенные над колоннами, монтируются с упором на поверхность колонн, между ними устанавливаются висячие стропила.

Висячая стропильная система

В конструкциях этого типа установка стропильных балок выполняется на поверхность наружных стен. Недостатком способа является возникновение усилия, распирающего стены. Для компенсации нагрузки балки стягивают при помощи затяжки. Конструкция принимает вид жесткого треугольника, сохраняющего свою форму под воздействием нагрузок. В некоторых случаях роль затяжек могут выполнять балки перекрытия. Такая схема используется при устройстве в чердачном пространстве мансарды.

Конструкции висячих стропил можно выполнить в различных вариантах:

Схема усиленной конструкции.

1. Простой вариант арки с тремя шарнирами (рис. 3) — конструкция представляет собой жесткий треугольник, двумя сторонами которого являются стропильные ноги. Основная нагрузка создает усилие на изгиб деталей. Усилие на третьей стороне направлено на растяжение конструкции, поэтому вместо деревянной детали можно использовать стальную стяжку. Соединение нижних концов деталей можно собрать различными способами (рис. 4), врезкой балок в затяжку, использованием деревянных элементов или металлических кронштейнов.
2. Усиленная конструкция (рис. 5) — двухскатная стропильная система, использующаяся для устройства крыш больших зданий производственного назначения с расстоянием между стенами больше 6 м. Для использования в жилых зданиях небольших размеров эта система не подходит. Особенностью конструкции является распределение веса затяжки на конек. Поскольку цельный пиломатериал необходимой длины (6 м и более) найти практически невозможно, затяжка изготавливается из отрезков. Соединение всех элементов выполняется прямой или косой врезкой. Центральная деталь называется бабкой. Соединение бабки с затяжкой выполняется цанговой скруткой с возможностью регулировки натяжения.
3. Устройство арки с затяжкой в верхней части стропильных балок (рис. 6) используется при оборудовании в чердачном пространстве мансарды. При этом усилие на растяжение в стропильных балках возрастает. Нижние концы балок крепятся к брусьям мауэрлата. Крепление должно ограничивать перемещение балок в стороны по брусу, но допускать скольжение поперек. Этим обеспечивается равномерное распределение нагрузки и устойчивость всей системы. Стропильные балки должны образовывать свес.

Разработано много вариантов устройства систем висячего типа. Большинство используется при относительно небольших размерах строений без несущих конструкций внутри зданий. Для построек большего размера нужно использовать систему стропил наслонного типа.

Наслонная стропильная система

Основным отличием этой системы является установка вертикальной балки, опирающейся на внутреннюю несущую стену, расположенную посередине здания. Такая конструкция необходима, когда двухскатная крыша устанавливается на здание с размером между стенами свыше 10 м.

Рисунок 6. Устройство арки с затяжкой в верхней части стропильных балок.

1. Правильно выполненная система безраспорных стропильных балок позволяет избавиться от распирающих стены усилий. Поверхность скатов подвергается только усилию на изгиб. Существует 3 основных варианта устройства таких систем. При всех вариантах нижние концы стропильных балок крепятся по способу скользящей опоры. Для страховки между опорным бруском и стропильной ногой устанавливается дополнительное крепление.
2. Можно использовать стальную полосу, стяжку проволокой. Варианты различаются по способу соединения верхних концов стропильных балок, стыковки с брусом конька. Один из вариантов предполагает укладку стропил на брус в виде скользящей опоры с устройством выреза. Крепление можно выполнить при помощи кронштейнов или специальных скоб. Двускатная крыша, устроенная по следующему варианту, является самой популярной из-за простоты устройства. Верх стропильных балок можно сделать встык или внакладку с вырезанием пазов. Угол нужно скрепить любым из доступных способов и зафиксировать на брусе конька. Третий вариант предполагает жесткое соединение прогона и стропильных балок. Для крепления на стропильные ноги набивают отрезки досок по двум сторонам. На брусе образуется большое изгибающее усилие, но снижается нагрузка на балки стропил.
3. Двускатная крыша для здания с размерами до 14 м должна иметь усиленную стропильную систему. Одним из вариантов повышения прочности является монтаж подкоса. Деталь принимает на себя нагрузку от стропильной ноги, испытывая усилие на сжатие. Чтобы правильно выбрать положение установки элемента, нужно вымерить угол в 45-53° от горизонтальной плоскости здания. Устройство дополнительной опоры превращает обычную балку в усиленный вариант, состоящий из двух пролетов. Для установки подкосов расчеты не требуются, следует просто закрепить его под стропильной балкой, вырезав с максимальной точностью угол стыковки.

Технология устройства двухскатных крыш несложная, все можно выполнить своими руками. Работы нужно начинать с установки и крепления основания на стены, затем смонтировать фронтоны. Работы по изготовлению стропильных балок и укрупнению конструкций желательно выполнять на земле, собранные элементы поднимать, устанавливать на здании, фиксировать при помощи временных креплений. После сборки и установки всех элементов следует закрепить обрешетку и приступать к монтажу кровли.

Источник: https://1pokryshe.ru/stropila/stropilnaya-sistema-dvuxskatnoj-kryshi.html
