Установка диагональных стропил вальмовой крыши

Как возвести стропильную систему вальмовой крыши

В последние годы вальмовые конструкции стали достаточно часто применяться в частном домостроении. Возведение вальмовой крыши является весьма трудоемким процессом, но она придает постройке стильный облик.

Очень важно рассчитать вальмовую крышу грамотно, в особенности в части соотношений ее двухскатного и вальмового элементов, так как именно от этого зависит прочность всей постройки.

Одним из компонентов успеха постройки домов с такой кровлей является грамотный выбор дерева для стропильной системы вальмовой крыши. Для этого прекрасно подойдет лиственница либо сосна. Следует помнить, что древесина должна быть сухой и пропитана высококачественным антисептиком.

Крыша называется полувальмовой, если торцовые скаты кровли не достигают карниза.  В маленьких коттеджах с перекрытиями из дерева оптимальным вариантом будет такая кровля со стропильной системой, оборудованной затяжками. В крупных сооружениях у стропильной системы вальмовой крыши будет намного более сложная структура.

Конструкция вальмовой крыши

Стропильная система вальмовой крыши имеет два вида скатов:

• два коротких, имеющих форму треугольников с наклоном;

• два длинных, имеющих форму трапеции.

Структура этих крыш весьма оригинальна. Скаты крыши не закрывают площадь постройки целиком, а вальмы заполняют оставшиеся промежутки.

Крыши этого типа в меньшей степени подвержены разрушению благодаря отсутствию фронтонов и обтекаемости вальм. следовательно, служат они дольше, чем традиционные двухскатные кровли.

Чтобы понять, как производится возведение вальмовой крыши необходимо для начала изучить ее строение.

Стропила вальмовой кровли

При установке  стропильной системы этого типа применяют следующие разновидности стропил:

• центральные стропила (рядовые);

• диагональные стропила (накосные);

• угловые стропила (нарожные).

При самостоятельном возведении вальмовой крыши необходимо точно сделать расчеты, не только стропил, но и других составляющих кровли.

Чтобы облегчить возведение вальмовой кровли своими силами необходимо сделать рейку для разметки из фанеры, и   обозначить на ней все необходимые размеры.

При конструировании элементов стропильной системы вальмовой крыши применяют брус размером 150×50 миллиметров. конструкция будет прочной и долговечной, если стройматериал для бруса будет сухим, желательно с наименьшим количеством сучьев, а также из хвойных пород. Перед монтажом нужно сделать дополнительную обработку специальным антибактерицидными составами

Балки

Несущие балки делят на два вида:

• Мауэрлат — балка, фиксируемая по периметру постройки. Если дом из дерева, то мауэрлатом может быть верхний венец деревянного бруса. Как правило их изготавливают из брус сечением 100×150 миллиметров.

• Балка, размещаемая поперечно, на которую монтируют стойки для конькового прогона. Для ее изготовления применяют тот же материал, что и для стропил

Коньковый брус

Он является вершиной кровли. В нем объединяются все элементы стропильной системы.

Выбор угол наклона вальмовой кровли

Угол уклона трапециевидных скатов составляет 5 — 60 градусов. На его величину в основном влияет снеговая и ветровая нагрузка. В случае, если снеговая нагрузка довольно большая, угол наклона следует делать большей величины. Если доминирует ветровая нагрузка, тогда угол должен быть небольшим.

Конструкция крыши становится сложнее при увеличении угла наклона, а также растет ее стоимость из-за увеличения расхода строительного материала.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

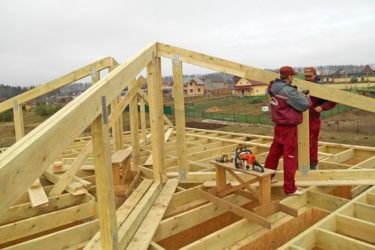

Строительство вальмовой крыши начинают с установки балок. Сперва монтируют мауэрлат, потом поперечную балку.Затем с помощью разметочной рейки и отвесов (либо уровня) необходимо сделать разметку расположения конька, с учетом вычисленной высоты, которую определяют исходя из предпочтений владельца дома.

https://www.youtube.com/watch?v=fUpCDCtIQUk

Стойки конька устанавливают вертикально и фиксируют саморезами. Для закрепления стоек конька используют укосины.

Конек помещается точно в центре постройки. Для изготовления коньковых элементов и стропильной системы применяют один и тот же материал (доска 150×50 миллиметров).

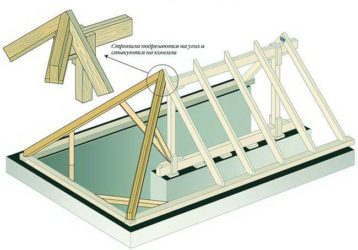

Далее устанавливаются накосные стропила. Как правило их четыре, и у них одинаковая длина. Этот этап является наиболее важным, ведь на нем закладывают плоскости всех кровельных скатов, а они должны быть идеально ровными.

У диагональных стропил наибольшая длина, поэтому в некоторых случаях нужно спарить пару досок, чтобы получить требуемую длину. Накосные стропила соединяют попарно.

Важно учитывать, что они должны уходить за пределы стен приблизительно на пятьдесят — сто сантиметров, а своим верхним концом крепиться к коньку. Это необходимо для создания карниза, служащего защитой стен от воды. В погодных условиях с мощными ветрами длину свеса разрешается увеличить до одного метра.

Сечение стропил следует выбирать в зависимости от:

1. нагрузок, которые будут воздействовать на крышу;
2. угла уклона кровли;
3. шага стропил;
4. дистанции между несущими стенами.

Монтаж промежуточных стропил

Нужно придерживаться следующих правил:

• Промежуточные и центральные стропила монтируют по верху конькового бруса. Они тоже должны выходить за пределы стен здания. Их количество рассчитывают отталкиваясь от длины жилища.

• При монтаже угловых стропил их верхнюю часть укладывают на накосные стропила. их размер сокращается, при приближении к углам строения.

Их устанавливают концам конька. Для этого требуется найти точку на мауэрлате точно на середине стены, а также точку середины толщины кровельного конька. Именно здесь нужно установить первое центральное стропило.

Потом нужно установить центральные стропила на скатах в форме трапеции, а также установить параллельно им оставшиеся промежуточные стропила.Вычислить расстояние, на котором их необходимо устанавливать можно таким способом: длину конькового бруса нужно разделить на величину, большую числа устанавливаемых стропил на единицу.

В основном эта величина находится в пределах от шестидесяти до восьмидесяти сантиметров. Длину стропила можно вычислить простым методом: поставить его в место монтажа, затем прибавить длину карниза и обозначить спилы.

Важнейший момент при возведении стропильной системы — это соединение в пересечении центральных и диагональных стропил на брусе конька. Для нужно сделать надрезы с двойными скосами. Чтобы соединение было прочным нужно воспользоваться стяжками.

Как устанавливаются угловые стропила (нарожники)

Эти стропила устанавливают параллельно центральным. На нарожнике делают спил, а затем его укладывают на накосные стропило и фиксируют саморезами либо гвоздями. соединение можно выполнить с помощью врубки или с использованием опорного бруса, зафиксированного с обеих сторон на диагональном стропиле.

Если здание имеет большую ширину, то в расчетах нужно в обязательном порядке учитывать показатели провисания. Это в особенности касается промежуточных и диагональных стропил. Центральное стропило соединяют с коньковым бруском двумя коньками из дерева.

Для укрепления углов вальмовой кровли можно монтировать шпренгели со стойками. Шпренгель представляет собой вспомогательный брус для увеличения прочности конструкции. Шпренгели будут поддерживать диагональное стропило и гарантировать надежность всего каркаса.

:

Источник: http://info-krovlya.ru/remont-krovli/valmovaya-krysha-stropilnaya-sistema.html

Стропильная система вальмовой крыши

Владельцы строящихся загородных домов, пользующихся такой популярностью в Подмосковье, сегодня все чаще отдают предпочтение стропильной системе вальмовой крыши.

Вальмовая крыша представляет собой соединение двух вариантов скатов, два из которых имеют вид трапеции, а два (собственно – вальмы) – вид треугольника.

Таким образом, получается четырехскатная крыша, особенностью которой будет наличие диагональных стропил.

Скатные крыши вальмового типа популярны неспроста: они отличаются самым экономным расходом материалов и достаточно эстетичны. Однако монтажные работы в данном случае, как правило, наиболее трудоемкие, особенно работы по монтажу кровельного материала.

Виды вальмовых крыш

Встречаются следующие разновидности вальмовых крыш:

• в случае, когда здание имеет в основании квадрат – такая крыша будет называться шатровой
• когда вальмы монтируются не на полную высоту, а усечены сверху – такую крышу называют полувальмовой или датской
• ломаная вальмовая крыша – у которой сочетаются скаты различной крутизны
• полувальмовая мансардная – с небольшими треугольными вальмами, монтируемыми над фронтонами
• и другие разновидности.

Устройство стропильной системы вальмовой крыши

Для вальмовой крыши существует два вида стропил:

• диагональные (накосные)
• промежуточные: центральные (рядовые) и угловые (нарожники)

Диагональные стропила направлены к углам здания и всегда длиннее рядовых. Если длины бруса (доски) не хватает, я устанавливаю спаренное стропило, обеспечивая, кроме нужной длины еще и высокую прочность: ведь нагрузки на диагональные стропила почти вдвое выше, чем на обычные, рядовые стропила.

Монтаж стропильной системы вальмовой крыши

Вначале я монтирую мауэрлат, а при необходимости и поперечную балку, которая будет служить опорой для стоек и, закрепленному на них, коньковому прогону. Конек устанавливаю с использованием отвеса и рейки, строго выдерживая его горизонт и размеры по высоте. От этого зависит точность монтажа всей стропильной конструкции. Стойки под конек обязательно закрепляю укосинами.

Монтаж диагональных стропил – очень ответственный этап работы: при этом формируются плоскости будущих скатов крыши.

Главное, чтобы все четыре ската представляли собой идеально ровные плоскости, а диагональные стропила были одинаковой длины. На этом этапе закладывается размер будущего свеса.

Обычно я делаю полуметровый свес, однако на открытой местности, где возможен сильный боковой ветер, свесы целесообразно делать большего размера – вплоть до одного метра.

Далее я монтирую промежуточные стропила. Сначала устанавливаю рядовые (центральные). Все они  — одного размера и монтируются врубкой на конек и мауэрлат.

Места врубки определяю просто: сначала устанавливаю одну стропильную ногу строго по центру стены (и конька), а затем длину от этого стропила до конца конькового прогона и делю его на количество  стропил плюс единица. Разметка будет соответствовать центральным осям стропильных ног. Все центральные стропила устанавливаю параллельно между собой.

Особое внимание уделяю врезке элементов в сложных стыковочных узлах.

Обратите внимание

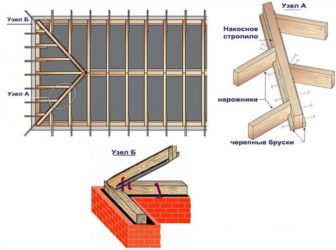

В самом сложном узле вальмовой крыши стыкуются конек, две диагональные стропильные ноги, два центральных  стропила и одно центральное стропило вальмы.

Чтобы выполнить этот узел правильно я делаю на коньковом брусе специальный подрез в виде двойного скоса. Важно, чтобы при этом строго совпадали плоскости аналогичных скосов и на диагональных, и на центральных стропилах.

Обычно я сначала монтирую стропильные ноги на свои места, а затем отмечаю места срезов с учетом необходимых размеров свеса. В таком случае отпиливание лишних частей бруса производится на месте. Это наиболее простой и точный способ монтажа.

В целях экономии материала можно произвести расчеты длины стропильной ноги по формуле, исходя из высоты конька и размера проекции стропила на плоскость основания крыши, а затем разметить и обрезать все лишнее на земле.

Готовые стропила после этого поднимаются и монтируются на крыше.

На дальнейшем этапе я монтирую нарожники (угловые стропила), причем так, чтобы нарожники соседних скатов (основного и вальмового) стыковались с диагональным стропилом в разных местах. Обычная практика такой стыковки – производство спила  на угловом стропиле в плоскость с диагональным и закрепление с помощью больших гвоздей – неверна с точки зрения строительной науки. Но она вполне достаточна для обеспечения прочности крыши небольших размеров.

Для стыков в остальных случаях я использую опорный (черепковый) брус, который пришиваю к диагональному стропилу с двух сторон. Также, можно стыковать «диагональ» с нарожниками обычной врубкой.

Монтаж нарожников осуществляется так же строго параллельно центральным стропилам.

Таким образом, монтаж стропильной системы вальмовой крыши – процесс сложный, и производство его стоит доверить только профессионалам.

Мы можем предложить свои услуги. Мы занимаемся строительством крыш более 10 лет. Фото наших работ с описанием и ценами можно посмотреть в здесь

Работы по укреплению стропильной системы кровли вальмовой крыши

При необходимости (в зависимости от размеров строения), чтобы укрепить и повысить надежность стропильной системы вальмовой крыши, я на углах монтирую так называемый шпренгель со стойкой, подпирающей диагональное стропило, или даже шпренгельную ферму.

Инструкция по монтажу стропильной системы вальмовой крыши

При выборе типа крыши строения учитываются не только ее вес, размеры и особенности устройства. Одним из определяющих факторов является устойчивость перед ветровыми нагрузками. С этой точки зрения самой надежной является крыша вальмовая, представляющая собой одну из разновидностей четырехскатной.

Стропильная система состоит из двух трапеций, которые верхними сторонами соединяются с коньковым пролетом. Боковые ее стороны – треугольники, вершины которых упираются в торцы конька. Существуют крыши и с ломаной конфигурацией двух скатов («датский» вариант). Если здание имеет форму квадрата, то такую вальму называют «шатровой».

 Порядок работы

Для установки стропильной системы необходимо подготовить опору. Если речь не идет о домах из древесины, в качестве таковой применяются мауэрлаты. Что это такое? Как правило, это брус, который укладывается на верхний срез несущих стен. От того, насколько он «отгоризонтирован», будет зависеть и внешний вид крыши.

Но так как верхние края стен чаще всего не лежат в одной горизонтальной плоскости, их «подгоняют» под общий уровень. Для этого поверху оборудуется опалубка, в которую и будет заливаться бетонный раствор. Именно на такой «пояс» и монтируются мауэрлаты. При этом нужно предусмотреть их надежное крепление на стенах, исключающее возможность какого-либо смещения. Иначе распространенное выражение «крыша поехала» обретет реальное воплощение.

Поэтому по всему периметру в раствор устанавливаются штыри (толстая арматура или что-то подобное). Расстояние между ними выбирается так, чтобы они надежно удерживали мауэрлаты (зависит от длины прогона). Причем на тех концах штырей, которые смотрят вверх, предварительно нарезается резьба под мощную гайку для того, чтобы ее можно было впоследствии надежно «притянуть» (штырь должен возвышаться над брусом не менее чем на 5 см).

Если стены возводятся из кирпича, то установка штырей производится еще на этапе кладки последнего (верхнего) ряда.

[box type=»shadow» ] Рекомендуемый диаметр таких «упоров» – не менее 1 см. Причем желательно использовать металл, не подверженный коррозии (оцинковку).[/box]

Нужно уделить повышенное внимание горизонтальности верхней поверхности залитого раствора по всему периметру дома. Иначе теряется всякий смысл такой работы.

Необходимо произвести разметку бруса. Отмечаются места, в которых нужно высверлить отверстия для посадки на «упоры». По размеру они должны несколько превышать диаметр штырей (учет температурного расширения).

Перед укладкой мауэрлатов обрабатывается верх бетонного «пояса» – устраивается отсечная изоляция. Для этого поверхность промазывается расплавленным битумом и сверху накрывается гидроизоляционным материалом (чаще всего, рубероидом).

После этого на штыри «надевается» брус, сверху – большая шайба, после чего производится затяжка гаек. При этом опять-таки – контроль горизонтальности по строительному уровню.

Монтаж центральной опоры (балки) для последующей установки на нее стоек, на которых будет держаться коньковый прогон. Она может укладываться как на мауэрлаты противоположных («торцевых») стен, так и на внутреннюю продольную перегородку в здании.

Количество и разновидность стропил зависят от размеров будущей крыши. Начинается работа по монтажу системы с установки опор (вертикальных), на которых будет уложен коньковый прогон. Его длина определяет расстояние между стойками. Их крепят жестко не только при помощи скоб и металлических уголков, но и стропилами, которые соединяют конец конька с мауэрлатом (по 2, на противоположные стены, с каждой стороны конькового бруса). В зависимости от высоты крыши могут ставиться и подкосины.

Нюанс: чтобы крыша была симметричной, вальмы (боковые треугольники) должны быть одинаковыми. Поэтому данные стропила упираются в мауэрлаты в точно рассчитанных местах, в зависимости от длины конькового бруса. Это нужно учесть еще на этапе определения мест расположения опорных штырей для фиксации мауэрлатов. Стропила не должны «попадать» на эти шпильки.

Монтаж промежуточных стропил. Они соединяют концы конькового прогона с серединами торцевых стен.

Укладка диагональных (накосных) стропил. Они являются сторонами вышеуказанных треугольников – соединяют край конька с углом дома. От прочности установки этих элементов зависит надежность крыши, так как они подвергаются максимальным нагрузкам.

[box type=»info» ] Необходимо учесть, что свес крыши должен отступать от стены дома не менее чем на 0,5 м. Если дом расположен так, что постоянно подвергается повышенным ветровым нагрузкам, то эта величина удваивается. Для чего?[/box]

 Во-первых, чтобы дождь при сильном ветре не попадал под кровлю и на стены дома. Это не только портит их внешний вид, но и приводит к ускоренной порче материалов из-за постоянной сырости. Во-вторых, чтобы стекающая с крыши вода не разрушала отмостку и не проникала вниз по стене к фундаменту.

Установка рядовых стропил, которые «соединяют» мауэрлаты с коньковым брусом. Выбор расстояния между ними (прогона) зависит от размеров крыши и материала, который будет использован в качестве кровельного покрытия. Но «классический» шаг – порядка 0,5 м. Метод крепления – врубка с дополнительным «усилением» скобами, гвоздями, уголками.

Если крыша имеет небольшую крутизну, то на ней будет накапливаться больше снега. В этом случае производится дополнительное усиление всей конструкции. Диагональные стропила усиливаются шпренгелями. Это основание треугольника, стороны которого – сходящиеся в углу дома стены. На этот брус ставится вертикальная опора – коротыш.

Для усиления верхней части накосных стропил монтируется шпренгельная ферма – 2 подкосины, расходящиеся из одной точки под углом. Последний этап – монтаж контробрешетки и несущего каркаса. В зависимости от вида кровельного покрытия последний может быть ячеистым или сплошным. В первом случае используются рейки 5 х 5 (см), во втором – тонкие доски или плиты (например, OSV, слоеная фанера), которые образуют сплошной настил.

Рекомендации

Все используемые детали из древесины должны быть хорошо просушены и качественно пропитаны средствами, предохраняющими от загнивания и воспламенения. Нужно знать, что материалы с влажностью более 22% в строительстве использовать запрещено!

Для устройства мауэрлатов желательно брать брус сечением 150 х 150 или 150 х 100. Доска для стропил – «пятидесятка» шириной 150 мм. Из нее же делается и коньковый прогон.

Древесина для стропильной системы – только хвойная. Желательно использовать лиственницу.

Удлинение (спаривание) досок, это отдельный разговор. Как правило, заготовки более 6 м не используются – их тяжело транспортировать. Если по месту укладки их длины все-таки не хватает, ее приходится увеличивать соединением двух заготовок. Прочность балки можно рассчитать по инструкции в этой статье.

Нужно учесть, что стык не должен лежать на промежуточной опоре, которая ставится, как правило, посередине. Поэтому, к примеру, для получения стропилины длиной 8 м нужно срастить 2 доски по 3 и 6 м. 1 м – по 0,5 м с каждой стороны – на «перехлест» в месте скрепления.

 Все применяемые подкосы должны быть перпендикулярны стропилам.

Так как при соединении всех элементов придется обрезать концы досок под углом, целесообразно изготовить единый шаблон. Это позволит сделать все стыки более надежными и значительно упростит работу.

Источник: https://roof-gid.ru/vidy-krysh/stropilnaya-sistema-valmovoj-kryshi/

Когда используются висячие стропила

Необходимость применения висячих стропил бывает обоснованной при совокупности трех главных условий:

• внутри строения отсутствует продольная несущая стена;
• пролет перекрытия составляет около 6-10 метров;
• устройство чердака или мансарды требуется по условиям технического задания.

Так как центральной опоры под коньком нет, стропильные ноги поддерживаются лишь в нижней части внешними несущими стенами. Элементы опираются на мауэрлат, уложенный по периметру дома, или на балки перекрытия. Конек же образуется посредством стыковки стропил, поддерживающих друг друга. Такая конструкция создает сильнейшее распирающее усилие, приходящееся на наружные стены.

Нейтрализовать распор помогают горизонтальные затяжки, выполняемые из деревянных брусьев или металлических профилей. Их можно устанавливать на разных уровнях, но следует учитывать тот факт, что чем выше будут укладываться элементы, тем бо́льшие нагрузки они испытают в процессе эксплуатации.

Для висячих стропил важными факторами являются: качество пиломатериалов и надежность креплений. По возможности, собирать стропильные фермы рекомендуется на строительной площадке с последующим их перемещением посредством подъемной техники. Их геометрия, в этом случае, окажется более правильной, а узлы – качественными. Но технология допускает монтаж стропильной системы и по месту, с использованием временных креплений.

Учитывая сложность и ответственность возведения вальмовой крыши с висячими стропилами, ее проектирование и устройство следует поручить профессионалам. Экономия в этом вопросе не уместна.

Характерные особенности вальмовой крыши

Вальмами называются торцевые наклонные скаты, имеющие форму треугольника и заполняющие участок от конька до карниза. Они располагаются между двумя основными трапецеидальными скатами. Конструкция вальмовой крыши значительно сложнее двускатной, имеет дополнительные опорные узлы и наклонные ребра. Возводится она двумя способами:

• с наслонными стропилами – более простой способ, требующий наличия средней несущей стены;
• с висячими стропилами – при отсутствии центральной, коньковой опоры.

Разновидностями вальмовых крыш являются шатровые и полувальмовые конструкции. В первом случае все скаты имеют форму треугольника. По количеству их может быть четыре и более. Во втором случае наклонные торцевые элементы не доходят до карниза, обрываясь выше нижнего уровня основных продольных скатов. Очертания последних имеют сложную форму, совмещающую в себе прямоугольник и трапецию.

Вальмовая крыша с висячими стропилами должна образовывать уклон порядка 40-60 градусов. Такие конструкции способствуют лучшему схождению снега в зимний период, что означает снижение временных усилий на стропильную систему, а также предотвращают вероятность появления протечек при сильном дожде.

В то же время, приходится учитывать увеличенный расход материалов при монтаже крыши и парусность завышенной кровли, влияющую на ветровые нагрузки. Принимая во внимание данные факторы, специалисты утверждают, что приведенные границы угла наклона являются оптимальными.

Более точные цифры могут выбираться, исходя из эстетических соображений и размеров мансардного этажа.

Система висячих стропил не имеет конькового прогона. Жесткость обеспечивают верхние ригели, связывающие отдельно устанавливаемые парные ноги в единое целое. При монтаже крыши необходимо четко соблюдать размеры элементов и места расположения стыковочных узлов, а также выверять плоскостную вертикальность собираемых стропильных ферм.

Симметричность и правильную геометрию вальмовых участков крыши обеспечивают крайние стропила, расположенные на одинаковом расстоянии с обоих торцов дома.

В пролетах:

• до 6 метров допускается использовать только нижние затяжки;
• до 7,5 метров устанавливаются дополнительные верхние ригели;
• до 9 метров верх стропильных ферм связывают стойками (бабками) с нижними затяжками;
• до 10 метров систему усиливают еще и подкосами.

Чтобы крыша после монтажа не оказалась перекошенной, еще до начала устройства системы висячих стропил следует проверить горизонтальность мауэрлата или балок перекрытия.

Вальмовая крыша с висячими стропилами

При необходимости, выполняют корректировку их пространственного положения. Данный этап работ является очень важным, поэтому отказываться от него нельзя ни при каких обстоятельствах.

Диагональные стропила

Для образования вальм, по углам дома устанавливают наклонные, или накосные стропила. От их грамотного расположения зависит правильность геометрической формы вальмовой крыши и равномерность распределения нагрузок. По сравнению с рядовыми элементами, диагональные стропила работают в усиленном эксплуатационном режиме, поэтому к ним предъявляются повышенные требования, связанные с прочностью и надежностью.

В зависимости от конструктивных особенностей, накосные ноги либо упираются в мауэрлат или угловую балку (распорная система), либо опираются на них (безраспорная система). В верхней части крыши диагональные стропила пристыковывают к коньку, а на них, в свою очередь, крепят полуноги, или нарожники.

Для монтажа накосных элементов используют клееный брус или сращённые доски. Укрепляют вальмовую конструкцию за счет стоек и подкосов. Для их упора, под углом к двум сопряженным стенам укладываются промежуточные балки – шпренгели.

В качестве креплений в стропильной системе применяются металлические пластины, проволочные скрутки, деревянные накладки, хомуты. Их фиксируют гвоздями, болтами и шурупами. Подробные схемы узлов, расчеты, общие чертежи и рекомендации по монтажу вальмовой крыши с висячими стропилами прилагаются к проектной документации.

11.04.2017 в 20:04

Одной из популярнейших считается вальмовая крыша с висячими стропилами, и сегодня мы разберемся, как правильно ее соорудить.

Что такое вальма и стропила

Вальмой, или же вальмовой крышей называется накрытие дома, которое по двум противоположным сторонам имеет треугольную форму, а по другим – трапецию. Стропилами называют «скелет» крыши, ее остов и то, на что будет навешиваться накрытие. Вальмовая крыша с висячими стропилами пользуется большим спросом в Европе и Америке.

Вальмовая крыша на стропилах

В наших же краях они не имеют такой высокой популярности, хотя если же такие дома у нас и встречаются, они всегда заметны издали и имеют уникальный вид.

Преимущества и недостатки

Как и абсолютно все, что можно создать, такая кровля имеет, чем похвалиться, и ей есть, о чем сожалеть. Говоря о преимуществах такого навеса, необходимо упомянуть о его надежности, стойкости к влаге и теплу, уникальном устройстве и эстетичности. Такое покрытие создает визуализацию того, что дом меньше, чем есть на самом деле. Делается это за счет уменьшения в размерах чердака, ведь этого требует четырехскатная система.

Кроме того, уникальная конструкция делает внешнюю нагрузку на крышу равномерной, что позволяет ей дольше находиться в рабочем состоянии.

Источник: https://astgift.ru/stropilnaja-sistema-valmovoj-kryshi/

Устройство стропильной системы вальмовой крыши: основные элементы конструкции

Вальмовая – это крыша, которая максимально удовлетворяет требованиям эстетичности и оригинальности, гармонично вписывается практически в любой окружающий ландшафт. Более того, ее стропильная система пока самая надежная геометрическая конструкция для защиты дома от ветровых нагрузок.

Основная задача крыши это защита дома от осадков. Чтобы кровля при этом была максимально функциональной, ее проектируют с уклоном скатов для удаления основной массы снега и дождевой воды. При этом вся несущая конструкция стропил должна быть прочной, чтобы выдерживать значительные нагрузки.

Оптимально будет выполнять такую работу классическая двухскатная крыша, либо четырехскатная стропильная система вальмовой крыши: схема возведения подобной конструкции позволяет получить кровлю, которую отличают:

• высокая надежность,
• универсальность,
• долгий эксплуатационный срок,
• обтекаемая форма устраняет эффект парусности, то есть ветровой нагрузки в районе фронтонов.

Данный вариант стропильной системы в отличие от классического двухскатного представляет собой «конверт». Кроме двух основных плоскостей скатов, вместо фронтонов собираются два дополнительных, в виде треугольника, это и есть так называемые вальмы. По назначению бывают чердачными и бесчердачными.

Сразу стоит оговорить, что такой вид крыши не подходить для обустройства жилого мансардного этажа, потому как четыре плоскости скатов ограничивают внутренне пространство. Однако при желании можно использовать такие типы конструкций как, датская или голландская.

Пример датской кровли с усеченными вальмами

Полувальмовая кровля голландского типа с жилой мансардой

Вальмовая крыша – это прекрасное решение для строений с оригинальной архитектурой, имеющих возвышения, выступы, различные башенки, мансардный этаж.

В обоих вариантах предусмотрено крышное пространство, которое можно использовать как дополнительное жилое. Наклоны плоскостей кровли при этом не значительно уменьшают полезную площадь за счет урезанных вальм.

1. Классический тип такой кровли предусматривает полноценные четыре ската с диагональными стропилами, соединяющими углы постройки с вершиной всей конструкции которую венчает конек, требуемой длинны. При этом используются следующие элементы:

• Висячие стропила со всеми деталями: лежнями, прогонами, затяжками.
• Диагональные.
• Накосные, формирующие контуры плоскостей.

1. Еще один вариант – шатровая вальмовая крыша, представляет собой схему стропил, по которой диагональные элементы сходятся в одной точке, формируя собой по форме пирамиду или четырехгранный шатер. Сборка такой конструкции предусматривает использование наслонных и висячих принципов монтажа деталей каркаса.

Идеальный вариант кровельного материала для шатровой крыши будет мягкая битумная черепица, так как большие листы металлочерепицы, или профнастила придется кроить, после чего останется много отходов.

Все типы вальмовой и полувальмовой кровли проектируют с углами наклона плоскостей от 10-12 градусов, до 60. Наиболее оптимально использовать принятые обычные скосы под углом в 25-30 градусов.

Стропильная система вальмовой крыши: схема устройства ↑

Работы по возведению несущего каркаса крыши проводят в следующей последовательности:

• Монтируют мауэрлат.
• В места, где будут расположены стойки укладывают лежень.
• Устанавливают на лежень стойки, строго вертикально, для конькового прогона. При необходимости стойки закрепляют подкосами.
• Для крепления конькового подгона используют уровень и отвес. Качество конструкции полностью зависит от точности установки.
• Монтируют накосные: нижний конец – к мауэрлату, а верхний – к коньковому прогону.
• По той же технологии установки монтируют и промежуточные.
• Монтируются нарожники.

Устройство предполагает следующие несущие конструкции:

• диагональные;
• промежуточные;
• нарожники (угловые).

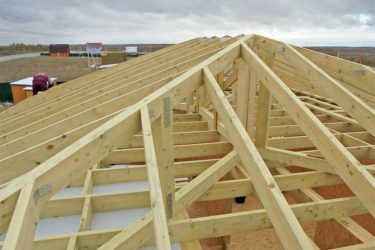

Четыре диагональных (накосных) доски направлены к внешним углам и сходятся на коньковом прогоне. Нижние опоры у них могут отличаться – это зависит от материала, которым выстроен дом:

• деревянный рубленный или брусчатый – верхние венцы у сруба;
• каркасный – верхняя обвязка;
• кирпичный (каменный)– мауэрлат, посредством которого сосредоточенная нагрузка от деревянной конструкции распределяется на кладку стен.

• Мауэрлат представляет собой деревянную балку с квадратным сечением (100 х 100мм). Его укладывают либо по центру стены, либо ближе к внутреннему краю и крепят к стене при помощи скруток из катанки (так можно обезопасить строение от сильных порывов ветра). Одним концом скрутку прикручивают к костылю, который вбит в шов кладки (от верха стены на 300 мм), другим крепят к балке.
• Чтобы сохранить свободный доступ к осмотру стропильных ног и балки, от низа мауэрлата до верха перекрытия чердака оставляют расстояние не меньше 400 мм
• Все места соприкосновения деревянных элементов с кирпичной кладкой изолируют слоем гидроизоляции.
• Верх накосных досок опирается на коньковый брус, представляющий собой – деревянную балку с тем же сечением.

  Под коньковый брус из-за отсутствия в конструкции этого типа крыши кирпичных фронтонов с шагом 3-4 м устанавливают деревянные стойки (сечение 100 х 100мм), которые нижним концом опираются на лежень.

Его можно уложить:

• при наличии внутренней несущей стены на нее – доска с сечением 50 х 150 мм;
• через столбики кирпича на плиту перекрытия – брус с квадратным сечением 150 на 150 мм.

В любом случае под лежень обязательно укладывают рулонную изоляцию.

• Диагональные стропила по длине больше обычных, кроме того, на них упираются нарожники, поэтому приходящая на них нагрузка в полтора раза больше, чем у обычных. Накосные по этой причине делают спаренными – они состоят из двух сечений обычных рядовых досок.
• Под нее устанавливают опоры (одну-две) в виде стоек из бруса или подкосов (сечение обоих 100 на 100 мм). Таким образом расчетная длина накосной ноги уменьшается. Подкосы упираются в лежень под углом 45°.

Чаще всего при строительстве домов используют обычную вальмовую схему крыши, реже голландскую или датскую.

Система опоры при сборке крыши может использоваться двух видов:

• Висячая схема стропильного каркаса. Обычно применяется в строительстве небольших построек жилых домов, в которых проектом не предусмотрены внутренние несущие стены. В таком варианте исполнения основные вертикальные опоры устанавливаются на брус перекрытия потолка в один ряд.
• Наслонная. При наличии несущих стен внутри дома можно установить два-три ряда вертикальных опор. Это упрощает сборку вальмовой кровли, за счет присутствия большего количества точек крепления, а также дает возможность сконструировать полувальмовые варианты конструкции.

Обратите внимание

При сборке лучше отдать предпочтение последнему варианту, что даст возможность равномерно распределить вес, по всей площади уперев стропила в несколько опор.

Упоры для диагоналей применяются трех типов:

1. Стойка. Обычно брус подходящего сечения, установленный с упором по одному из вариантов. Между ней и перекрытием (собственно потолком), обязательно наличие гидроизоляции.
2. Подкос. Состоит с двух балок, упираемых своими концами в стойку каркаса, а двумя другими поддерживают сходящиеся диагональные стропила ската. Угол их может варьироваться от 45 до 53 градусов.
3. Шпренгель. Это брус, который укладывают на две стены, сходящиеся под углом. На него устанавливают вертикальную стойку, поддерживающую в нижней части накосное стропило. Еще один вариант упора для вальмы, состоит с двух частей шпренгельной фермы, уложенной на углах постройки. А также самого шпренгеля – вертикальной стойки поддерживающей диагональ, с упором на ферму.При небольшом угле строения снеговая нагрузка повышается, поэтому появляется необходимость усилить деревянную конструкцию шпренгелем.При необходимости усиления верхней части используют уже шпренгельную ферму. В этом случае шпренгель (вертикальную стойку) усиливают с помощью двух подкосов.

Шпренгельная установка

Также зависимо от схемы каркаса может использоваться различная система опоры диагональных накосных балок к коньковому прогону.

1. Если в конструкции крыши присутствует только один прогон, выполняющий функцию конька, то опора осуществляется непосредственно на его консоли.

Опора на консоль единственного прогона

1. При варианте двух прогонов, и использования в качестве стропильных ног доски, диагональные накосные балки упираются на оба прогона.
2. В случае двух прогонов и использования балок в качестве строп. ног, упор осуществляется на оба прогона. В зоне конька диагональные накосные детали имеют в качестве опоры коротыш (прибоина), сшивающий соседние стропила.

Схема упора накосных стропил с упором на коротыш

При этом креплении пятка стропильного элемента подрубается под необходимый угол, в качестве крепежа используются гвозди, а если нужно то и дополнительные хомуты, чтобы усилить соединение.

Противоположный торец диагонали крепят с упором на мауэрлат, или установленную перед этим угловую балку. На этом участке в качестве крепления используются скобы, или гвозди забиваемые через подкладку с деревянной рейки.

Устройство нарожников и промежуточных стропил ↑

Нарожники (угловые элементы) называют из-за укороченной длины стропильными полуногами. Одним концом они опираются на диагональную ногу, а другим на балку-основу. Чтобы нагрузка на накосные от угловых распределилась равномерно, их крепят в разных местах.

• Нижний конец опирается на мауэрлат, а верхний – на коньковый брус. Устанавливают с шагом 1,0-1,2 метра. Сечения рассчитывают, исходя из схемы балки (одно- или двухпролетная), шага и нагрузки от веса снежного покрова и собственно каркаса. Нагрузку от снега рассчитывают с учетом угла наклона.
• Свободную длину промежуточных досок в каркасе ограничивают. При пролете здания:

• 8 — 10 м – под каждую ногу устанавливают одну опору (подкос или стойка);
• 10 — 12 м – две опоры.

• Каждую вторую ногу крепят к стене при помощи скруток (двойная проволока, диаметр – 4 мм), которые с помощью костылей забивают в шов кладки кирпича ниже на 300 мм от обреза стены.
• Промежуточные стропила и мауэрлат соединяют с помощью обратной скобы.

Крепеж нарожников ↑

Нарожники, устанавливают в качестве стропил на диагоналях скошенной кровли. С помощью них формируются сами вальмы, и треугольные участки основных плоскостей крыши.

Установка нарожных деталей осуществляется двумя основными способами:

• Путем врубки. На диагональной делается выборка материала, формирующая гнездо под пятку нарожника. Расположение между ними должно быть минимум 200 мм, при этом с двух сторон вырубку делают так, чтобы она не совпадала.
• С предварительной установкой черепных брусков. В нижней части с обеих сторон диагонального стропила, набивается брус сечением 50×50 мм, по всей длине накосной балки. Нарожники в таком случае подрубают под черепной брусок, и упирают один напротив одного. Такая схема более предпочтительна, так как конструкция получается намного жестче за счет дополнительного упора.

Однако прежде чем приступать к приобретению материалов, а также сборке по выбранной схеме нужно произвести все расчеты параметров вальмовой крыши.

Как сделать расчеты ↑

Основным параметром, который нужно прикинуть, будет площадь кровли, как ее подсчитать с учетом нестандартной формы скатов?

Конечно, можно воспользоваться калькуляторами для расчетов параметров кровли в интернете, просто вбив имеющиеся данные. Но, не всегда есть возможность доступа в сеть.

Итак, для начала нужно определить геометрические фигуры, формируемые четырьмя скатами крыши. Как правило, боковые скаты сложены трапециями, а вальмы – треугольниками. Но, это по классической схеме, при голландском или датском типе образуются дополнительные треугольные и трапециевидные участки. При необходимости рассчитать площадь такой кровли, нужно ее разбить на эти отдельные части, и потом просто суммировать полученные данные.

Площадь трапеций формирующих боковые скаты можно получить по следующей формуле:

Сами вальмы в классическом варианте формируют равнобедренные треугольники, площадь которых можно рассчитать по таким формулам:

Где, b- это длинна карниза вальмы, а h, ее высота.

При наличии прямоугольных треугольных участков их площадь подсчитывают по такой формуле.

В этом случае a и b это катеты. Данные нужно суммировать, и в итоге получить необходимую

В завершение посмотрите видеоурок:

© 2019 stylekrov.ru

Источник: http://stylekrov.ru/ustrojstvo-stropilnoj-sistemy-valmovoj-kryshi.html
