Установка накосного стропила

Вальмовые стропила: видео-инструкция по монтажу длинных брусьев своими руками, разметка, установка накосной стропильной ноги, разжелобка, цена, фото

При строительстве загородных домов и коттеджей становится все более популярным использование четырехскатной крыши или, как ее еще иногда называют — вальмовой. Главной особенностью крыши такого типа являются дополнительные скаты треугольной формы, которые образуют вальмовые стропила.

Эти стропила стыкуются с коньками двускатной кровли.

Особенности четырехскатной (вальмовой) крыши

В принципе, четырехскатная крыша состоит из двух частей:

• двускатной крыши, состоящей из двух трапециевидных скатов, которые не полностью покрывают площадь дома в длину;
• двух треугольных вальм, закрывающих незакрытые площади дома.

В настоящее время вальмовый тип крыш является наиболее экономичным в плане использования строительных материалов, работы по устройству вальмовой системы считаются самыми трудоемкими. сложность при возведении четырехскатной вальмовой крыши – это точность в разметке, так как малейшее отклонение может привести к необходимости переделать всю работу.

Виды вальмовых крыш

Полувальмовая мансардная крыша

Можно выделить следующие виды четырехскатных крыш:

• Шатровая крыша – такая крыша устанавливается над зданием, основание которого представляет собой квадрат. Она включает в себя четыре ската треугольной формы.
• Полувальмовая (датская крыша)  — вальмы устанавливаются не на полную высоту, то есть не доходят до конька крыши, а усечены сверху.
• Полувальмовая мансардная крыша – в этом случае вальмы также устанавливаются не на полную высоту, но усечены снизу – небольшие треугольные вальмы устанавливаются над фронтонами мансарды.
• Ломаная четырехскатная крыша – у такой крыши имеются скаты различной крутизны (один из наиболее сложных по конструкции типов вальмовой крыши).

Устройство вальмовой крыши

Устройство вальмовой крыши

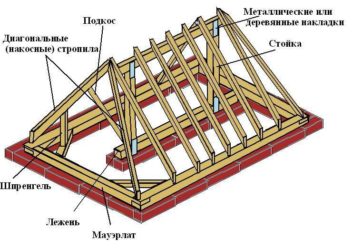

Рассмотрим основные элементы стропильной системы четырехскатной крыши, представленные на рисунке:

1. Стропила вальмовые (их еще называют накосными или диагональными). Они опираются одним концом на коньковый брус, а другим на стены дома (вернее на мауэрлат, который представляет собой брус, проложенный по периметру стен).
2. Короткие стропила, которые опираются не на коньковый брус, а на накосные стропила.
3. Коньковый брус.
4. Центральные стропила – стыкуются на концах конькового бруса с накосными стропилами.
5. Обычные промежуточные стропила – стыкуются с коньковым брусом.

Первый этап возведения кровли – это установка несущих балок. В зависимости от сложности конструкции кровли устанавливается несколько типов несущих балок. Для простых конструкций устанавливается только мауэрлат, о котором мы уже упоминали – это деревянный брус по периметру стен, на который будут опираться стропила.

В более сложных конструкциях устанавливаются несущие балки поперек здания (например, на внутренних несущих стенах), на которые будут крепиться стойки для монтажа конькового пролета. В этом случае на этих балках монтируется конек.

При установке конькового пролета самое главное – это выдержать размеры по высоте, а также точное расположение конька. Стойки под коньковый пролет в таком случае крепятся специальными укосинами.

Затем наступает очередь самого ответственного этапа монтажа вальмовой стропильной системы – укладки накосных стропил. Для того чтобы в дальнейшем избежать проблем, нужна точная разметка стропил, в том числе необходимо определить их точную длину.

Как правило, длина стропил устанавливается так, чтобы их нижняя часть выходила за край стены, образуя карниз, который будет защищать стены дома от дождя и других осадков. Для надлежащей защиты выступ должен составлять не менее 40 сантиметров.

Длину стропил можно рассчитать с помощью теоремы Пифагора. Для этого нужно замерить высоту конька и длину проекции стропильной ноги  в горизонтальной плоскости – от угла стены до проекции конца конькового бруса.

Таким образом, мы получим длины двух катетов прямоугольника и рассчитать длину гипотенузы не составит труда. Естественно, к полученной длине нужно будет прибавить длину свеса.

Пример: если основание треугольника, то есть ширина дома с карнизами (с), составляет 11 метров (10 м + выпуск для  карнизов с обеих сторон по 0,5 м), а высота крыши ( b) равна 5 м, согласно теореме Пифагора длина ноги стропила (а) составит: а = √(b²+(c/2)²) = √(5²+(11/2)²) = 7,43 м.

Установка диагональных стропил – очень ответственный этап возведения четырехскатной крыши, так как именно эти стропила формируют плоскости будущих скатов крыши. Необходимо, чтобы все диагональные стропила были одной длины, а четыре ската крыши являлись идеально ровными плоскостями.

Следует отметить, что накосная стропильная нога является самой длинной и несет повышенную нагрузку. Именно поэтому нужно подумать об ее укреплении. Для укрепления можно проложить двойную диагональную стропилу, либо установить специальные подпорки.

В случае если накосное стропило сшивается из двух досок или брусьев, нужно рассчитать место соединение частей стропильной ноги так, чтобы оно приходилось на подпорную стойку. В случае если опоры не на что устанавливать можно для укрепления накосного стропила установить шпренгель или шпренгельную ферму.

Шпренгельная ферма устанавливается на углу, между примыкающими стенами.

При монтаже вальмовой стропильной системы нужно обратить внимание на врезку различных элементов в стыковочных узлах. Одним их самых сложных стыковочных узлов является место, где стыкуется коньковый брус, две накосных стропильных ноги и три центральных стропила.

После того, как смонтированы и закреплены диагональные и центральные стропила устанавливаются промежуточные стропила.

Среди них можно выделить:

• Обычные промежуточные стропила.
• Короткие (угловые) стропила;

При установке обычных промежуточных стропил самое главное – это определить расстояние между ними для равномерной установки. Для того, чтобы правильно определить это расстояние, нужно замерить длину конька, и затем разделить полученную величину на число превышающее количество промежуточных стропил на одну единицу.

Это и будет правильным расстоянием между стропилами.

Пример: если длина конька ( b ) составляет 10 м, а количество промежуточных стропил (с) – 6, то шаг стропил (а) будет составлять а = b /( c +1) = 10/(6+1) = 1,43 м.

Угловые (короткие) стропила укладываются верхней частью на накосные стропила. Размер угловых стропил изменяется в зависимости от их месторасположения. Чем ближе такие стропила находятся к углу здания, тем они короче.

При установке угловых стропил нужно иметь в виду, что угловые стропила вальмы (треугольника) и угловые стропила  двускатной системы (трапеции) должны соединяться попарно. Это является очень важным для прочности конструкции.

Особенности возведения вальмовой кровли

Есть несколько нюансов, которые нужно учитывать при сооружении четырехскатной кровли. Прежде всего, это размеры самого дома, которые соответственно влияют и на размеры крыши. Если загородный дом или коттедж имеет большую ширину, то нужно учитывать возможность  провисания стропил.

Главным образом это касается диагональных и центральных промежуточных стропил. Поэтому, в случае большой ширины дома, необходимо провести комплекс дополнительных работ, связанных с укреплением стропильной системы крыши. Для этого под все длинные стропила устанавливают стойки, которые затем укрепляют укосинами.

Также иногда применяют и другой способ укрепления стропил — по всей длине крыши устанавливают несколько стоек, на которые помещают продольную балку под стропила. Такая балка обычно устанавливается под самый центр стропил и принимает на себя основную нагрузки от веса кровли.

Также следует учесть, что при обустройстве сложной четырехскатной крыши, например, при сочетании вальмовой конструкции с мезонином, слабым местом такой конструкции является стропильная нога разжелобка, поэтому нужно принять меры к ее креплению.

Конструкция «датской» вальмовой крыши: 1 — усиленная нога стропила; 2 — опорная доска; 3 — усиливающий ригель с вкладышем; 4 — стропило вальмовое; 5 — верхняя обвязка стены; 6 — проставки; 7 — минифронтон.

Современные градостроительные и архитектурные нормы предъявляют довольно  жесткие требования к устройству крыш, поэтому все деревянные элементы крыши коттеджа следует обработать специальной противопожарной и антисептической пропиткой.

В заключение нужно отметить, что вальмовая стропильная система – это одна из самых надежных, долговечных и эстетичных конструкций кровли. Несмотря на то, что такая форма крыш используется уже довольно давно, именно сейчас она стала наиболее востребованной в строительстве загородных домов и коттеджей.

Источник: https://krovlyakryshi.ru/stropilnaya-sistema/valmovye-stropila-461

Последовательность работ по установке стропил на различных типах крыш

Установку крыши можно назвать финишным этапом строительства дома, не считая внутренних работ. А монтаж стропильной системы – одним из самых ответственных этапов кровельных работ, потому что конструкция является несущей.

-курс по технологии монтажа стропильной системы крыши ↑

1. Монтаж мауэрлата и его крепление к стенам постройки. Разметка.
2. Монтаж конькового бруса: используется отвес, ватерпас. Ответственный этап, потому что от расположения бруса в пространстве зависит устойчивость конструкции.
3. Установка стоек под коньковым брусом. Сразу устанавливаются укосины, а за ними накосные ноги.
4. Формирование плоскостей крыши с учетом свеса (до 1 метра).
5. Установка промежуточных стропильных ног, нарожников, стропильных полуног.
6. Монтаж обрешетки.
7. Монтаж боковых скатов.

Модель стропильной системы

В зависимости от существующего метода крепления стропил система может быть висячей или наслонной.

Висячая стропильная система достаточно сложна в изготовлении, и в последующей эксплуатации ее ремонт требует значительных трудозатрат. Изготовление стропильной системы висячего типа используется, если в доме нет внутренних перегородок, то есть в качестве опор выступают только наружные стены.

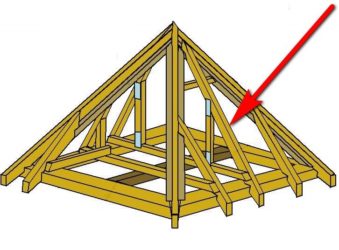

Стропильная система шатровой крыши

Намного проще устанавливается наслонная стропильная система. Она очень удобна, если у дома есть средняя несущая стена либо столбчатые опоры на железобетонном перекрытии. Дополнительная опора увеличивает длину пролета, перекрытую наслонными стропилами. Также наслонная система применяется для четырехскатных конструкций с уклоном до 40 градусов.

Наслонная стропильная система состоит из:

• Стропил накосных (диагональных), которые направлены на углы стен.
• Стропил укороченных для скатов крыши (нарожников).
• Подкосов и стоек.
• Прогонов и лежней.
• Шпренгелей.
• Ригелей.

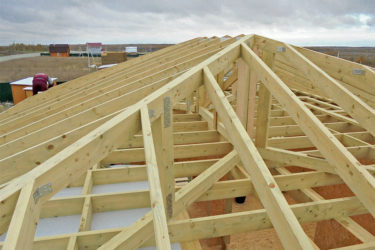

Добротная четырехскатная крыша смотрится основательно

Опорой для накостных стропил четырехскатной крыши (шатровой и вальмовой) является мауэрлат или же балка, врезанная в него с одной стороны и пара стропильных ног с другой.

Накосные стропила для четырехскатной крыши делаются длиннее обычных, потому что несут огромную нагрузку, являясь для нарожников опорой.

Стропильная система вальмовой, как и любой другой четырехскатной крыши достаточно сложна. Доверьте ее создание профессионалам

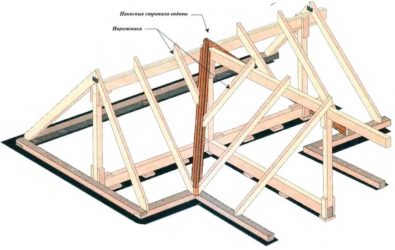

Нарожник – это укороченная стропильная нога, ее конец опирается на накосную ногу. Второй конец опирается в мауэрлат. При длине строения от 4,5 метров – стропильные ноги в длину делаются составными. Они называются многопролетными. Для уменьшения длины пролета производят установку стоек и подкосов.

Наслонная стропильная система – безраспорная, если установлена по всем правилам. Распор устанавливается, если стропильные ноги на коньке опираются друг на друга. В таком случае устанавливаются ригели.

Опорой для стоек и подкосов может служить и лежень. Существует 2 способа его укладки: на кирпичные столбы, на внутреннюю стену. В некоторых случаях лежень приходится наращивать или выравнивать вверх с помощью деревянных брусьев и досок. Это значительно упрощает последующую установку прогонов и стоек. Во всех случаях под лежень укладывается гидроизоляция.

Строительство четырехскатной крыши требует точных расчетов стропильной системы

Ширина лежня зависит от метода его укладки. Если за опору взяты кирпичные столбики – сечение лежня 10х15 см. Когда лежень укладывается на сплошное перекрытие, то достаточно высоты 10 см. Если нет откосов у стропильной системы крыши – лежень можно не устанавливать. Низ стоек в этом случае связывается схватками.

Прогон – это опорная балка, которая крепится параллельно мауэрлату. Эта часть конструкции является дополнительной опорой для стропил. Он располагается так, чтобы подпирать стропила. Оптимальное расстояние между мауэрлатом и прогоном достигает 4,5 метра.

Установка прогонов определяется наличием опор под них, а также конструкцией перекрытий и стен. Они нужны как дополнительные опоры под длинные стропила. Иногда в качестве дополнительной опоры можно установить шпренгель, который изготавливается из бревна или бруса. Нагрузка на брус от диагональной стропильной ноги постепенно передается через стойку. Стройматериал, из которого построен дом, влияет на выбор материала для стропильной системы: в деревянных домах опорой служат верхние венцы; в кирпичных и каменных – опорные брусья мауэрлата; в каркасных домах – верхняя обвязка.

Стропильная система четырехскатной крыши

Общие правила установки стропил ↑

• Накосные стропила выдерживают двойную нагрузку, что должно учитываться при расчетах.
• Части накосных стропил сращиваются в местах наибольшей нагрузки, усиливаются вертикальными стойками и подкосами.
• Накосные стропила изготавливаются с запасом.
• Узлы крепления накосных стропил усиливаются металлическими элементами: металлическая проволока, перфорированный крепеж.

Монтаж стропил должен учитывать необходимость горизонтального расположения стропильных ног там, где опорой им служит мауэрлат, чтобы избежать появления распора.

Кроме мауэрлата опорой для стропильных ног может быть: верхняя обвязка, верхние венцы или врезанная балка, которая ослабляет конструкцию, поэтому такое решение нежелательно.

Если длина диагональных стропил больше стандартной длины досок, то они сращиваются для достижения нужной длины. Под стыками устанавливаются опоры. Длина досок выбирается из расчета количества опор. Сращивание стропил производится косым прирубом. Места сращивания стягиваются болтами 12 и 14 мм.

Сращивание стропил для легкой крыши должно быть надежным

Чтобы состыковать нарожник и стропильную ногу – нужно продлить верх нарожника и прибить его гвоздями к диагональным стропилам в одной плоскости.

Для усиления несущей способности стропильной ноги нужно прибить бруски с обеих сторон, сечением 50х50 мм. Усиливать нужно в нижней половине стропильной ноги.

Нарожники на брусках не должны сходиться в одном месте.

Стропильная система двухскатной крыши ↑

Двускатные крыши — более экономичные конструкции. В основе их стропильной системы лежит треугольник. Он состоит из двух стропильных ног и затяжки. Сверху стропильные ноги соединяются на коньковом прогоне, а нижние их концы крепятся на наружных стенах здания. Эта конструкция не так массивна, как предыдущая, но и не так устойчива. Она предназначена для более легкой кровли.

Установка стропил для тяжелых материалов должна предусматривать дополнительные стойки, схватки и подкосы.

Фермы в двускатных коттеджах бывают наклонными и висячими. Висячая ферма – самая простая конструкция, устанавливается на домах без средней стены, шириной не более 6 метров. Стропильная система не имеет промежуточных опор и устанавливается на стены. Состоит она из двух стропильных ног, подкосов и пары затяжек. Между собой и затяжками стропильные ноги соединяются шурупами, гвоздями, двусторонними накладками.

Надежное основание для двускатной крыши имеет форму треугольника

Если расстояние между стенами однопролетного дома превышает 6 метров, то количество подкосов для висячей фермы следует увеличить. Если угол ската крыши получается небольшой, а зимы в регионе снежные, то снова следует увеличить количество подкосов.

Наклонные стропильные системы удобны для небольших домов с несущей стеной посередине. Снаружи стропила опираются на стены дома, а внутри на среднюю несущую стену. Если ширина дома доходит до 15 метров, то одной опоры уже недостаточно. Верхние концы стропильных ног следует соединять внахлест угловыми накладками. Нижние – крепятся к мауэрлату.

Мауэрлат изготавливается из цельных бревен, которые обтесаны на 2 канта. По центру фермы ставится мощная стойка, на нее будет опираться вершина верхнего пояса.

Двускатные крыши с различным расположением средних опор

Мансардные крыши имеют другую конструкцию. Устанавливаться они могут, опираясь на внутреннюю стену или без средней опоры, если под однопролетный дом. особенность таких ферм – междуэтажное перекрытие, а не затяжка. Перекрытие – это пол для мансардного помещения. Нижний и верхний пояс, горизонтальные схватки, вертикальные стойки – выполняются из двойных брусьев, если нет опоры в центре. На вершине конструкции укладывается прогон, как основа будущего конька. Для прогона используют бревна широкого сечения или пару толстых досок: толщина не менее 50 мм.

Конструкция стропильной системы мансардной ломаной крыши

Для деревянных домов при монтаже стропильной системы используют лесоматериалы, для кирпичных и блочных – подойдет металл или железобетон. Древесину для стропил нужно выбирать первого и второго сорта. Наилучшее сечение для стропил двускатной крыши – 50х150 мм. Для обрешетки подойдут бруски – 50х50 мм. Расстояние между соседними стропильными ногами – 1 м. Если угол крыши от 45 градусов, то расстояние можно увеличить до 1,3 м. Если регион снежный, то уменьшить до 0,7 м.

Обрешетка – брусья, прибитые перпендикулярно на стропильные ноги, параллельные друг другу. На эту часть конструкции приходится большая нагрузка, она передает тяжесть несущим стенам.

Обрешетка бывает сплошной, если зазор между досками меньше 1 см, и разреженной – шаг до 50 см.

Обрешетка изготавливается из обрезной доски

Сплошная обрешетка – хороша для мягкой кровли. Она состоит из двух слоев: первый слой – сплошной; второй – влагостойкая фанера или доски набитые на сплошную обрешетку под углом 45 градусов. Также сплошная обрешетка необходима в местах стыков.

Разреженная обрешетка подходит для жесткой кровли: сталь, глиняная черепица и пр. Обрешетка прибивается к стропилам. Шаг рассчитывается с учетом параметров кровельного покрытия.

Как установить стропила на односкатной крыше ↑

Односкатная крыша экономична и способна защитить строение от погодных неурядиц. Сделав такую крышу на даче, можно не бояться проблем с талой или дождевой водой.

Характерной особенностью односкатных крыш является угол наклона: крыши с углом от 70 градусом можно считать крутыми, а 10-20 градусов – плоскими. Чаще всего выбирают крыши с углом 30-45 градусов. Выбор формы нужно сопоставить с погодными условиями и потребностями последующей эксплуатации. Угол крыши должен быть продуман еще на стадии проектировки постройки.

Стропильная система, как и в предыдущих случаях, – это скелет конструкции и опора будущей кровли. В расчете стропильной системы главное распределить вес кровли равномерно. На этапе разработки проекта также стоит учитывать, что крыша будет нести ветровую нагрузку, поэтому возводится она с подветренной стороны.

Угол и длина ската – отражаются на устройстве односкатной крыши

Все расчеты необходимо производить с запасом.

Стропильные системы разделены по типу монтажа:

• Наклонные.
• Висячие.
• Скользящие.

Частота крепления стропил и обрешетки зависит от материалов кровли. Для тяжелых материалов конструкцию следует усиливать.

Односкатная крыша станет отличным решением для небольшого дачного домика, гаража, бытовки или баньки

Каркас стропильной конструкции следует изготавливать из сухой, ошкуренной, обработанной от гниения древесины.

Для установки односкатной крыши подойдут: маленький домик для всесезонного проживания, дачный дом, гараж, небольшие нежилые строения.

Источник: http://goodkrovlya.com/montazh/stropila/ustanovka-stropil-na-razlichnyx-tipax-krysh.html

Разметка и распил накосных стропил

Ларри Хон

Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.

Лекало для разметки накосных стропил в вальмовой крыше

Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки «птичий клюв».

Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,

Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону («язык») на метке 4 и длинную сторону («бритву») на метке 17 на одном из ребер доски и проведите линию вдоль «языка» для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки «птичий клюв».

Высота над обвязкой (ВНО) у врубки «птичий клюв» для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки «птичьего клюва». Перенесите это расстояние на вертикальную линию каблука врубки «птичий клюв» на лекале. В этой точке, положите один конец маленького стропильного треугольника (или «язык» большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.

Ниже «птичьего клюва», отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.

Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку «птичьего» клюва видимой сверху.

Распил накосного стропила у линии конька вальмовой крыши

Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила.

Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже).

Если шаг стропил 60 см, то общая разница составит 63 см.

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

• Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила «каблука». Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
• Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
• Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
• проведите линию через верхние ребра нарожников в этом комплекте.
• Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
• Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий — с птичьим клювом на нижнем ребре, как показано на рисунке выше.

Разделы книги ларри хона «очень эффективный плотник»

Источник: https://eplan.house/larry-haun/krysha/razmetka-i-raspil-nakosnyh-stropil

Стропильная система четырехскатной крыши

 В практике строительства встречается два основных вида стропильной системы четырехскатной крыши:

• стропильная система вальмовой крыши

• стропильная система шатровой крыши

Вальмовая крыша – это крыша, состоящая из двух скатов в форме трапеции (вдоль более длинных противоположных стен) и двух скатов в форме треугольников (вдоль бюолее коротких противоположных стен).

Шатровая же крыша, как правило, строится на строениях с четырьмя одинаковыми стенами (основание здания – квадрат), или над отдельными частями здания имеющими форму квадрата.

Рассмотрим эти виды стропильных систем подробнее.

Особенности стропильной системы четырехскатной крыши (вальмовой)

Стропильная система четырехскатной крыши отличается от других систем наличием особых элементов конструкции: накосных стропил и наружников. О них мы и поговорим подробнее.

Накосные стропила

Для всех четырехскатных крыш характерно наличие в составе стропильной системы особенных – накосных  стропил, которые направлены к углам здания. Их еще называют диагональными.

Как элемент, несущий гораздо большую нагрузку, чем обычное стропило, накосные стропила, как правило, монтируют из двойного бруса (доски).

Обратите внимание

Эти стропила самые длинные и часто приходится делать их из двух частей.

При этом я придерживаюсь правила, что стык (место сращивания) подпирается стойкой, установленной на расстоянии, составляющем 0.15 от длины пролета. При этом стойка должна располагаться на расстоянии 1/4 длины накосного стропила от конькового узла.

Нарожники

Еще одна особенность стропильной системы вальмовой крыши – наличие нарожников – более коротких стропил, в отличие от обычных. Они всегда опираются на накосные стропила своим верхним концом. Чтобы равномерно распределить нагрузку на диагональные стропила от нарожников, я их монтирую таким образом, чтобы нарожники двух разных скатов соединялись с диагональным стропилом в разных точках.

Если диагональные стропила длиннее 7,5 метров, то не помешает дополнительная стойка – я устанавливаю ее обычно под нижнюю часть (на 1/4 длины) стропила. Опираться она может на балку перекрытия (если балка рассчитана на такую нагрузку) или шпренгель – балку, лежащую на смежных стенах в углу здания.

При железобетонном перекрытии такую стойку можно ставить прямо на шпренгель, не забывая о деревянных прокладках и гидроизоляции.

Шпренгель можно усилить подкосами – такая конструкция называется шпренгельная ферма.

При длине пролета более 9 метров, я ставлю еще одну стойку. Нагрузки при таких размерах весьма значительны, поэтому в случае деревянного перекрытия под центральную стойку я кладу еще одну, дополнительную, балку перекрытия.

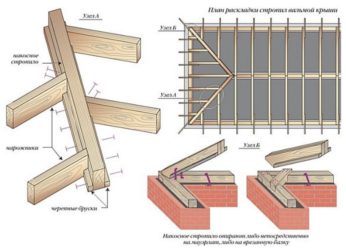

Виды крепления накосных стропил

Крепление накосных стропил к коньку бывает двух видов:

1. В случае, когда выполняется один коньковый прогон – я стыкую стропила, выполнив двойной срез (под прямым углом), и креплю их на консоли прогона

2. В случае конструкции с двумя прогонами – вначале на консоли прогона устанавливаю шпренгель со стойкой, которая и становится основанием для упора накосных стропил (если стропила из досок). Если же стропила из брусьев – к основным стропилам трапециевидных скатов в коньке прибиваю прибоину – короткую толстую доску  — и уже на нее опираю диагональные стропила.

Одной из разновидностей вальмовой крыши является так называемая датская крыша. В такой конструкции прибоина выполняется из более длинной доски или бруса и крепится гораздо ниже конька. Тогда накосные стропила монтируются в местах стыков прибоины и основных боковых стропил.

При этом торцевые скаты также получаются трапециевидными, а в верхней части образуется вертикальная плоскость, где можно установить окна для освещения чердака. Такая крыша всегда была очень популярна у строителей.

Особенности стропильной системы четырехскатной крыши (шатровой)

Главное отличие шатровой крыши от остальных – у нее нет конькового прогона. Все четыре накосных стропила упираются и соединяются между собой в одной точке – вершине «шатра».

Если конструкция здания позволяет установить центральную стойку – всю стропильную систему я тогда монтирую из наслонных стропил, что упрощает задачу и снижает нагрузку на элементы кровли.

В противном же случае стропильная система собирается из висячих стропил – тогда мне приходится в обязательном порядке включать в конструкцию затяжки, дополнительные стойки и другие элементы.

Основные стропила (центральные) монтируются от вершины стропильной системы к стенам, под прямым углом. Нарожники устанавливаю параллельно им, предварительно усилив накосные стропила черепным брусом. Можно обойтись и без него – тогда нарожники врубаются в накосные стропила или подрезаются под плоскость стропил и пришиваются гвоздями. И в том и другом случае стропильная система теряет в прочности и для больших зданий непригодна.

При больших размерах накосных стропил, я, как и в случае с вальмовой крышей, в углах строения устанавливаю шпренгели или шпренгельные фермы, усиливающие несущую способность конструкции крыши.

Мауэрлат в данном случае, не обязательно устраивать по всему периметру – достаточно уложить полутораметровые отрезки под основные несущие элементы.

Фотоотчеты наших работ с ценами

Общие правила монтажа стропильных систем четырехскатных крыш

Так как основой стропильных систем четырехскатных крыш являются накосные (диагональные) стропила, при монтаже несущих элементов необходимо соблюдать несколько общих правил:

• Накосные стропила, несущие удвоенную нагрузку должны исполняться из удвоенного строительного материала, применяемого для остальных элементов стропильной системы.

• Сростка частей накосных стропил всегда расположена в местах наибольшей нагрузки (верхняя четверть стропила) и усилена вертикальными стойками или подкосами, перпендикулярными по отношению к стропилам.

• Чтобы не ошибиться с размерами накосных стропил в местах формировании свеса, лучше оставить некоторый запас, который всегда можно подрезать.

• Наиболее ответственные узлы крепления накосных стропил усиливают дополнительно скруткой из металлической проволоки (катанки) или элементами металлического перфорированного крепежа.

Таким образом, стропильные системы четырехскатных крыш – конструкции более сложные в сравнении с двускатными, и требуют профессиональной подготовки для их монтажа.

Мои сотрудники – хорошо подготовленные работники, имеющие богатый опыт строительства таких крыш – сделают свою работу быстро и безукоризненно. Звоните: +7 (495) 795-82-20

Я, при необходимости готов лично выехать на место для проведения консультации и разрешения всех вопросов еще до начала строительства.

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Если Вы заинтересованы в качестве и надежности крыши Вашего дома – можете смело полагаться на наш опыт.

Источник: https://stroystm.ru/poleznye-publikatsii/stati/montazh-stropilnoj-sistemy/stropilnaya-sistema-chetyrekhskatnoj-kryshi

Накосная нога и диагональные накосные стропила вальмовой крыши

При возведении вальмовых крыш и крыш с ендовами устанавливаются стропила, которые направлены к внешним и внутренним углам стен. Такие стропильные ноги принято называть диагональными либо накосными. Накосные стропила по длине больше обычных, к тому же они служат опорой для укороченных стропил скатов, носящих название нарожники. Именно поэтому накосные стропила в большинстве случаев принимают нагрузку приблизительно в полтора раза большую, чем стандартный тип подобных изделий.

• Особенности накосных стропил
• Опора под накосные стропила

Особенности накосных стропил

Длина накосных стропил превышает обычную длину досок, поэтому их делают спаренными. Это решает сразу несколько задач:

• Удвоенное сечение способно выдерживать увеличенную нагрузку;
• Наращивание досок позволяет создать длинную неразрезную балку;
• Спаривание досок приводит детали к одному размеру.

Важно! Сдваивание стропил позволяет использовать для устройства накосного типа такие же доски, которые применяются и для обычных стропил. Проще говоря, применение досок равной высоты для создания всех элементов стропильного устройства значительно упрощает варианты конструкций узлов вальмовой крыши.

Для устройства многопролетности вальмовой крыши под диагональную ногу устанавливается одна или две опоры. Данный вид стропил можно представить в виде раздвоившегося и наклонившегося конькового прогона. По длине доски сращиваются таким образом, чтобы стыки были на расстоянии от центра опор, равном 15 процентам от длины пролета, над которым находится стык. То есть длину досок для создания накосного стропила необходимо подбирать, учитывая длину пролета и количество опор.

Опора под накосные стропила

Опора под диагональную стропильную ногу — это стандартный подкос, также это может быть стойка из бруса или двух спаренных досок. Опирается стойка через деревянную подкладку и слой гидроизоляции прямиком на перекрытие, выполненное из железобетонных плит. Подкос устанавливается под углом 45–53°, а его низ упирается в лежень.

Важно! Угол установки подкоса не так важен, главным условием является поддержание подкосом стропила в месте максимальной нагрузки.

Сделанные из двух сечений обычных стропильных ног накосные стропила выдерживают нагрузку, рассчитанную для рядовых изделий. Если они перекрывают пролет до 7,5 метров, то подпираться подкосом должны лишь в верхней его части. Когда накосное стропило длиннее и перекрывает до 9 метров пролета, в нижней части его устанавливается еще одна опора в виде стойки либо шпренгельной фермы. Под стропило более 9 метров длиной желательно установить третью опору по центру, тут можно ввести только стойку. Железобетонное перекрытие должно это выдерживать, в противном случае в его конструкцию включается балка, на которую могла бы опереться стойка.

Шпренгельная ферма представляет собой балку из бруса, прокинутую по пересекающимся наружным стенам на угол. Чтобы балка сильно не прогибалась, в нее врезается стойка (шпренгель) и устанавливаются два подкоса. Чаще всего при строительстве загородных домов небольших размеров эту ферму не надо рассчитывать, потому что ее составляющие принимаются стандартно из спаренных досок либо бруса при общем сечении 100 х 100 – для стоек, 50 х 100 –для подкосов и 100 х 150 – для балок.

То, как накосная стропильная нога опирается в коньке, будет зависеть от количества и расположения промежуточных опор и устройства основных наслонных стропил:

• В варианте с одним прогоном по середине вальмовой крыши, накосная стропильная нога опирается на консоли прогона. Консоли выпускаются на 10–15 сантиметров за подстропильную раму, потому что лишнее потом гораздо проще отпилить, нежели наращивать в процессе недостающее;
• В случае с двумя прогонами и стропильной системой из досок устанавливается шпренгельная конструкция на прогоны. Она состоит из стойки, с крепящимися на нее вверху диагональными стропилами, и горизонтальной балки;
• В случае с двумя прогонами и конструкцией из брусьев, к стропилам в коньке пришивается прибоина (короткая доска толщиной не меньше 5 см), на которую и опираются накосные ноги.

Важно! Низ накосных стропил при установке на шпренгель, прибоину или консоль прогона должен подрубаться в горизонт и крепиться гвоздями. Если нужно, такие стропила дополнительно прикрепляются к опорам тугими проволочными скрутками или металлическими хомутами.

Накосные стропила, которые расположены в ендовах, подпирать шпренгельной фермой нельзя, потому что образующий ендову угол стен является внутренним, так что их подпирают подкосами либо стойками. В данном случае, в отличие от накосной системы вальмы, максимум нагрузки приходится на нижнюю часть ноги. Именно здесь и необходимо упереть подкос.

Но угол наклона подкоса, который уперт низом в лежень, получается слишком острым, из-за чего подкос либо опирают в угол стен, либо устанавливают два подкоса (один от угла стен, другой от лежня) упирая их верхней частью друг в друга.

Еще иногда игнорируют точку максимальной нагрузки и устанавливают от лежня один подкос под углом 45–53 градуса к горизонту.

Последний вариант может показаться неверным, ведь тут подкос подпирает стропило, казалось бы, совсем не в том месте, где нужно. Однако не стоит забывать, что при введении под балку третьей опоры она становится неразрезной и двухпролетной, из-за чего увеличивается ее несущая способность. Поэтому установка подкоса по последнему варианту довольно часто бывает вполне достаточной для обеспечения необходимой несущей способности всего диагонального стропила удвоенного сечения, что особенно удобно при планируемой повышенной нагрузке со стороны кровли.

Важно! Нарожники пристыковывают к наслонному стропилу обычным запилом — подпиливают верхнюю часть нарожника в одну плоскость к детали, стыкуют и пришивают двумя или тремя гвоздями.

В зависимости от выбранной расчетной схемы: распорной или безраспорной, низ накосных стропильных ног находит упор непосредственно в мауэрлате или в балке, уложенной на угол стен, либо опирается на них.

Этим данная стропильная система схожа с обычной – как и стандартные стропильные ноги, выполненные с двумя или тремя степенями свободы, они могут передавать либо не передавать распор на стены.
Угол наклона накосной стропильной ноги, как принято считать, меняется относительно угла наклона обычных стропил.

Это верно, если рассматривать данную стропильную ногу как обособленный элемент. Но если спроецировать ее на стропила объединенных ей скатов по очереди, можно увидеть, что образуемые проекциями углы равны углам скатов.

Важно! При необходимости верхняя плоскость накосного стропила, уложенного на ребре вальмовой крыши, может стесываться под углом, а находящиеся в ендове стропилы— желобком, на них укладывается обрешётка.

Установкой между стандартными стропилами прибоины можно создать «датскую крышу». Если нужно, места креплений прибоины к ним должны подпираться подкосами (подстропильными ногами), нижняя часть которых упирается в стойку или лежень. Или же вместо обычных устанавливается усиленная (спаренная) пара стропильных ног. В тех местах, где прибоина пересекается со одной или двумя стойками, к ним она крепится гвоздями и подпирается обрезками досок. Полученная в результате вертикальная плоскость на вальмовой крыше обшивается листовым или погонажным материалом и, в большинстве случаев, используются для обустройства на чердаке под коньком окна.

Источник: https://build-experts.ru/nakosnaya-noga-i-nakosnye-stropila/
