Установка обрешетки под металлочерепицу

В этой статье:

Руководство по монтажу обрешетки для металлочерепицы своими силами

В состав кровельного пирога входит обрешетка, основной функцией которой выступает создание вентиляционного зазора. По этому промежутку удаляются пары влаги (конденсат), чтобы черепица и доски настила крыши не подвергались их разрушающему воздействию. Соблюдать данное правило требуется при строительстве как мансардной, так и холодной кровли. Самостоятельно монтаж принято делать по заранее составленной схеме из металлического профиля или деревянного бруса.

Выбор материалов и схемы

Схема установки настила бывает:

сплошная (доски ложатся с зазором для вентиляции около 10 мм);
решетчатая (шаг между рейками определяет марка черепицы).

Параметры задают в проектный расчет и уже по нему производят монтаж, так как количество материалов крыши входит в общую весовую нагрузку здания на грунт. Как руководство на этом этапе пригодится проектное задание.

Выбор досок для обрешетки

Условия эксплуатации (и бюджет строительства) подскажут, из какой доски делается обрешетка, главным критерием будет устойчивость к сырости и гниению. Исходя из этого, предпочтительна установка элементов из хвойных смолистых пород древесины:

Использование бруса из лиственных деревьев допустимо после тщательной пропитки антисептиками, грунтовки водоотталкивающими составами в соответствии с инструкцией производителя.

Доски для монтажа обрешетки правильно выбирать по критериям:

одинаковый размер (ширина, толщина);
12–15 % остаточной влажности;
поверхность ровная, без изъянов (трещины, искривления, потемнения, смоляные карманы).

Двускатная кровля из металлочерепицы удобно обшивается доской, имеющей сечение 25х100 мм. На сложных формах крыш под монтаж черепицы с утолщенным оцинкованным листом практичнее делать конструкцию из элементов с установочным размером 28 мм/32х100 мм. Брус для контробрешетки, набиваемый по шагу стропил (0,9–1 м), берется с габаритом 50х50 или 40х60 мм. Для выполнения работ не нужны струганые изделия, достаточно выбрать качественно распиленные доски с отклонением размера не более 2-3 мм.

В расчет общего количества материала для заготовки включают:

монтаж по 2 элемента у конька и карниза, правило усиления у технологических отверстий (дымовых труб, мансардных окон, прохода вентиляционных шахт);
запас 10–15 % от проекта на обрезки;
гвозди длиной в 2 раза больше, чем толщина доски, Ø 3–3,5 мм.

Правильно сделанная обрешетка своими руками прослужит длительный период, если соблюдается не только инструкция для каждой детали, но и подобраны качественные материалы, выполнена защита от агрессивных воздействий окружающей среды.

Сплошной настил всей плоскости делают, если кровля из металлочерепицы имеет наклон не более 20° (минимальный для материала — 14°). На более покатых крышах применяют решетчатую или комбинированную схему. Надежность фиксации финишного покрытия определяется расстоянием между подстилающими досками.

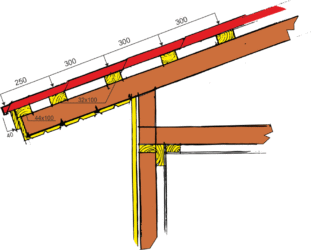

Определение шага

Просвет между деревянными составляющими обрешетки устанавливают по длине волны профиля металлочерепицы. У продукции марки «Монтеррей» он будет равным 0,35 м.

Шагом принимают расстояние между продольными осями соседних досок. Работа начинается снизу (от среза крыши), поэтому первую деталь называют стартовой. Для нее шаг отмеряют от наружного края к оси следующего элемента, зазор между ними получится 0,3 м. Усиление стартовой позиции делают для прочности монтажа черепицы при выпуске ее на 5 см за край древесины. Если рассмотреть все наиболее популярные марки продукции для профилированной крыши, то очевидно соблюдение разницы в 50 мм между стартовым шагом и последующими отступами: 300–350 или 350–400 мм.

Эти соотношения актуальны и для модульной черепицы со скрытым крепежом. В большинстве случаев обрешетка под металлочерепицу устанавливается с шагом 35 см для крепления самой нижней точки ее волны.

Технология строительства по шагам

К работам приступают после завершения стропильной конструкции, укладки гидро- и пароизоляции, утепления, зашиты от шума, настила контробрешетки.

Операции по установке производятся в таком порядке:

1. Монтаж начинают от карниза. Стартовые доски позиционируют особенно тщательно, так как они служат ориентиром всего построения будущей обрешетки. Для предварительной выверки сначала следует наживить несколько фрагментов и примерить профильный лист с заданным выступом за край. Нависание кромки листа делают из расчета перекрыть 1/3 поперечного размера водостока. При расчетном шаге для каркаса в 35 см расстояние между стартовой доской и карнизом составит 28 см.

2. С использованием рулетки или заготовленного шаблона выполняют разметку плоскости по шагу укладки деталей.

3. Крепление края досок гвоздями проводят только на контробрешетку, лежащую на стропилах. Соединение элементов по одной оси нельзя делать внахлест, только встык, без перепадов уровня.

4. Сплошная обрешетка под металлочерепицу выполняется в местах примыканий к трубам, стенам, окнам, на коньке. В таких местах целесообразно дополнительно ставить стропила, если их нет.

5. Финальным этапом работы будет размещение конька. В качестве дополнительных мест крепления применяют рейку шириной 4–6 см, которая ставится рядом с финишной доской.

Использование металлического профиля под черепицу встречается редко. Он значительно увеличивает нагрузку от кровли на несущие стены, фундамент. Стальной устанавливается на больших пролетах производственных зданий и сооружений. Монтаж выполняют электросваркой или болтовыми соединениями. Проектный расчет конструкций выполняют специализированные организации.

Возможные ошибки

Нарушения технологии монтажа любого элемента со временем могут испортить целостность всей системы и значительно сократить срок службы даже изделий, изготовленных с высоким качеством в заводских условиях.

Характерными ошибками являются:

Отсутствие контроля отклонения доски от горизонтали разметки. Небольшие неточности на старте, когда размер обрешетки достаточно большой, вызывают значительные отклонения от линии конька, что нарушает всю геометрию кровли.
Деревянные детали при больших пролетах между стропилами изогнуты винтом – деформация настила, снижение устойчивости его ветровым и снеговым нагрузкам.
Превышен допустимый шаг крепления – прогиб тонкого метала, разрушение антикоррозийного покрытия, ослабления в местах фиксации.
Отступления от рекомендаций инструкции производителя данной марки металлочерепицы. Проверенные бренды прилагают руководство по правильному монтажу каждой детали и ее позиционированию относительно соседних элементов.
Тщательная установка каждого самореза. Отклонения от перпендикулярного вхождения снижают прочность крепления, способствуют проникновению влаги к металлу и древесине.
Соединение досок не на стропилах, отсутствие устойчивой основы.

Источник: http://stroitel-list.ru/krovlya/metallocherepica/rukovodstvo-po-montazhu-obreshetki-dlya-metallocherepicy-svoimi-silami.html

Обрешетка под металлочерепицу: как сделать надежно

Принципы обустройства кровли
Выбор материала
Схема установки
Этапы монтажа

Обустройство крыши с применением металлизированных покрытий должно выполняться по определенной монтажной схеме. Важнейшим элементом в ней является обрешетка под металлочерепицу — каркасная основа для установки кровельного материала. Поэтому сначала нужно изучить основные правила и схему ее установки.

Металлочерепица представляет собой металлическую основу, которая обрабатывается несколькими защитными слоями для большего срока эксплуатации. Наряду с уникальными техническими качествами она обладает хорошим внешним видом, который будет гармонично смотреться практически в любом доме.

Принципы обустройства кровли ↑

Чтобы обрешетка крыши под металлочерепицу стала по-настоящему надежной основой, необходимо учитывать специфику выбора материала и его монтажа.

Деревянные доски. Являются оптимальным вариантом для изготовления основы. Они относительно легко обрабатываются, вся конструкция имеет небольшой вес, обладая при этом механической прочностью.
Выбор размера досок. От этого зависит не только прочность кровли, но и ее высота. Также учитывается расстояние между стропилами.
Шаг. На выбор этого параметра влияет модель металлочерепицы, ее форма и толщина покрытия.

Кроме этого, конструкция обрешетки будет выполнять вентиляционные функции – через пространственные щели будет уходить излишек влаги, что значительно увеличит срок службы деревянных стропил. Поэтому доски набиваются не на стропила, а на заранее установленные контрейки.

Совет

Предварительно монтируется теплоизоляционный и гидроизоляционный слои. Это обязательно учитывается при обустройстве обрешетки.

Монтаж рекомендуется проводить летом, ранней осенью или поздней весной. В это время влажность воздуха будет минимальной, что уменьшит вероятность скопления воды в элементах конструкции.

Выбор материала ↑

Преимуществом монтажа металлочерепицы является отсутствие необходимости делать сплошной деревянный настил. Оптимальным вариантом будет установка деревянных досок с определенным шагом. Но для этого необходимо правильно подобрать их размер и породу дерева.

На первом этапе проверяется правильность установки стропил. Расстояние между ними должно составлять 600-750 мм. Это необходимо для создания надежной основы будущей конструкции. В качестве основного материала изготовления можно применять обычные доски. Главные требования к ним заключаются в следующем.

Влажность не должна превышать 20%. В случае необходимости они должны пройти этап просушки для уменьшения этого показателя.
Размеры. Стандартная длина составляет 6 метров. Высота при этом должна быть не менее 2,5 см, а ширина — 100 мм. При этом важно помнить, что первая доска должна быть выше остальных на 1,5-2 см. Это необходимо для компенсации возможных перепадов уровня кровли.
Отсутствие дефектов. К ним относятся трещины, сколы и неровности поверхности. В случае их обнаружения необходимо заменить элемент на соответствующую.

Традиционно используются изделия из сосновых пород. Они наиболее приемлемы по стоимости, легко поддаются обработке и имеют хороший показатель жесткости. Что же касается просушки — рекомендуется выбирать уже подготовленные доски, так как снизить уровень влажности в домашних условиях проблематично.

Схема установки ↑

Важно правильно подобрать схему установки, а именно решить вопрос — какой шаг обрешетки будет оптимален? Он висит от геометрических размеров кровельного материала, а именно, от шага волны. Так как крепление можно делать только в основании, доска должна располагаться именно в этом месте кровли.

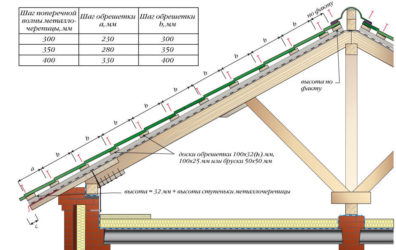

Наиболее распространенная модель металлочерепицы с размером волны 350 мм. При этом схема расположения досок должна иметь другое расстояние обрешетки под металлочерепицу между собой — 230 мм. Это связано с тем, что нагрузка на нижнюю часть кровельного материала должна равномерно распределяться по всей плоскости доски. В таблице приведены рекомендованные значения расстояния для первого элемента, устанавливаемого на карнизе крыши и последующих.

Шаг волны металлочерепицы (поперечной), см	Шаг 1-й карнизной, см	Шаг установки для последующих, см
30	23	30
35	28	35
40	33	40

Многие производители указывают рекомендации по обустройству конструкции для определенной модели металлочерепицы. Общие рекомендации являются следующими.

Наличие водостока. Он влияет на величину выступа. Обычно составляет 40 см, но при наличии водостока к этому значению прибавляется еще как минимум 30 см.
Для предварительного расчета в обрешетке используемого материала исходной точкой установки является лобовая доска. Если же она отсутствует — монтаж выполняется от стропильного среза.
Рекомендуется использовать контррейки для формирования воздушного зазора. Их высота обычно не превышает 20 мм.

Размер обрешетки под металлочерепицу определяется габаритами кровли. При этом учитывают расположение других элементов — дымоходов, водосточных систем. После правильного расчета шага установки можно приступать непосредственно к монтажу. Предварительно устанавливается наружная теплоизоляция крыши и гидроизоляционный слой из рулонного материала. Последний монтируется непосредственно на стропила с небольшим провесом между ними.

Этапы монтажа ↑

Для установки обрешетки необходимо сделать ряд предварительных работ. По заранее составленной схеме монтажа доски обрезаются до требуемого размера. Лучше всего обработать поверхность специальным антисептиком. Затем можно приступать непосредственно к монтажу.

Как делать обрешетку самостоятельно? Для этого потребуются следующие материалы и инструменты.

Пила по дереву.
Рулетка и строительный уровень.
Крепежный материал — гвозди.
Необходимо предпринять меры безопасности для работы на крыше. Работы выполняются только при наличии высотного пояса, закрепленного к одному из стропил.

Все крепежные элементы водосточной системы устанавливают заранее. Обязательно учитывается наличие ендовы — в этом месте доски обрезаются под определенным углом для формирования основы. Затем на стропила поверх гидроизоляции устанавливают контрейки.

Совет

Высота первого элемента обрешетки должна превышать остальные на 1,5-2 мм.

Устройство начинается с монтажа карнизной части. Первый элемент не должен препятствовать последующей установки водосточной трубы, т.е. он должен располагаться на уровне стены здания. Следующие устанавливаются по заранее рассчитанному шагу. Монтаж последней доски у конька необходимо выполнять не впритык к нему, а на минимальном расстоянии.

Если крыша имеет сложную кровлю, то в местах изменения угла наклона элементы обрешетки прибиваются близко друг другу. В последующем это облегчает монтаж кровельного покрытия.

Правильно установленная обрешетка под металлочерепицу станет надежной основой для монтажа кровельного материала. После того как несущая конструкция будет смонтирована — рекомендуется подождать 2-3 дня для того, чтобы доски заняли свое местоположение.

Источник: http://stylekrov.ru/obreshetka-pod-metallocherepicu.html

Шаг обрешетки под металлочерепицу — размер и видео-инструкция

Современный рынок строительных материалов предлагает широчайший спектр кровельных покрытий, одним из которых наиболее распространенным является металлочерепица.

Помимо эстетичного внешнего вида и долговечности, покрытие обладает прочностью, устойчивостью к воздействию влаги, ультрафиолетовых лучей и прочему влиянию внешней среды. Материал экологически безопасен, устойчив к колебаниям температур, огнестоек и прост в монтаже.

При монтаже кровли важную роль играет правильный расчет шага каркаса, который определяется длиной волны металлочерепицы. Погрешности в расчете могут повлечь за собой смещение всего несущего сооружения по отношению к месту оптимального крепления кровельного настила на саморезы.

Расчет шага обрешетки

Расчет расстояния между брусьями каркаса под металлическую черепицу выполняется следующим образом:

Шаг каркаса зависит от разновидности кровельного покрытия.
Интервал между досками обрешеточной конструкции предусмотрен инструкцией для определенного вида кровли. Он вычисляется от нижней части первой планки до верхней точки второй.
Величина промежутка между первой парой брусьев каркаса всегда меньше чем между остальными.
Линия наклона ската крыши и показатель выступа металлического покрытия за стартовый брус обрешетки влияет на интервал между планками.
Верное вычисление интервала между первой парой брусьев выполняется посредством измерения расстояния от наивысшей точки первой волны к нижней части места. Для этого на стропило помещают уровень длиной в 1,5 м, замеряют и делают соответствующую метку. Стандартными считаются размеры поперечной волны 30–45 см, в данном интервале и рекомендовано выбирать оптимальный шаг.
При помощи того же уровня определяют ориентировочное положение настилающего листа, поместив треугольную линейку к лицевой планке и отметив место точки нужного выступа, уровень доводят к данной точке.
Толщина стартовой рейки должна быть больше остальных, чтобы избежать свисающего выступа в процессе монтажа кровельного материала.
Длина последующих перекладин каркаса замеряется от верхней точки второй планки через одинаковый интервал, равный профилю кровли. Метки для несущей конструкции намечают через каждые два бруса, это обусловлено тем, что он может быть искривленным, и потребуется его корректировка путем натяжения по нанесенным маркерам.
Расчет необходимо выполнять строго сверху вниз, контролируя оставшуюся длину металлочерепицы.

Следует обратить внимание, что на шаг каркаса влияет также наличие стока для воды и его конфигурация. Если он крепится на лицевой брус, то он добавит к выступу 3–4 см.

Необходимые материалы и инструменты

Как материал для обрешеточной конструкции используются пиломатериалы:

сосна;
ель;
пихта;
лиственница.

Наиболее пригодным сырьем считается сосна, которая отличается прочностью, твердостью и хорошо обрабатывается.

Для крепления кровельного покрытия к каркасу понадобится:

брус сечением 50х50 или 40х60 мм;
брус сечением 30х1350 или 50х1370 мм (для контробрешетки);
доска прямоугольного сечения толщиной 20–35 мм и шириной 100 мм.

Для установки каркаса необходимо иметь:

сантиметровая лента;
уровень;
треугольная линейка;
фломастер;
шуруповерт;
молоток;
самонарезающие шурупы, гвозди (длина должна в 2 раза больше толщины бруса);
инструменты для резки брусьев (электролобзик, электроножницы, ножовка);
лестница или деревянный помост.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши. Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил.

Технология установки каркаса предельно проста и понятна:

Стартовую доску крепят строго по длине карнизного свеса по прямой линии так, чтобы она не выступала за свес. Ее толщина должна быть на 10-15 см больше чем остальные.
Второй ряд крепят таким образом, чтобы расстояние шага волны было меньше. Последующие ряды – на равном расстоянии шага волны.
К системе стропил брусья крепят посредством самонарезающих шурупов. Использование гвоздей может привести к разрушению структуры древесины и снижению срока эксплуатации. Если же выбор остановлен на гвоздях, то следует выбрать шиферные гвозди больших размеров. К каждому стропилу обрешетку следует крепить двумя гвоздями.
К брусьям крепят обрезную доску с определенным шагом (в зависимости от марки покрытия).
На стропильные балки устанавливают еще 2 бруса на расстоянии не больше 5 см друг от друга, которые будут выполнять функцию опоры для конька крыши.
В местах расположения ендов, воздуховодов и окон выполняют цельную обрешетку. Брусья на стропила при таком виде каркаса размещают параллельно коньку.
На коньке фиксируются пару досок, расположенных друг к другу в противоположном направлении.
При изготовлении обрешетки над теплоизоляцией недопустимо выполнение сплошного каркаса или с небольшими зазорами, это может нарушить движение воздушного потока в подкровельном пространстве и привести к накоплению влаги.
Перед монтажом кровельного настила на внутреннюю сторону ендовы крепят планку.

Особенности крайнего ряда обрешетки

В процессе устройства каркаса следует обратить внимание на 3 важные особенности крайнего ряда:

Устройство обрешетки начинают с крепления планки карниза на нижней части стропил, которая защищает края каркаса от разрушающего воздействия осадков. По данной планке будут равнять следующие элементы сооружения, поэтому ее установка требует особой точности. Для этого замеряют расстояние от стены до краев крайних стропил, если есть расхождения – их выравнивают по наименьшему показателю посредством натянутой нити, по которой подгоняют длину других деталей. Крепление осуществляют гвоздями в шахматном порядке с шагом в 30 см.
Перед монтажом обрешетки, чтобы компенсировать разницу последующими рядами каркаса, первый ряд делают выше на величину одной волны, которая может колебаться в интервале 2,8–7,5 см. Если длины выступающей части планки недостаточно для обустройства края кровли (40-50 см), удлинить стропильную ногу можно при помощи кровельной кобылки. Удлинение необходимо выровнять по натянутой нити, после чего можно крепить карниз.
Через первый ряд каркаса, для обеспечения беспрепятственного отвода воды и предотвращения повреждения пленки, в водосток заводят край гидроизоляционной пленки. В этих целях, в верхней части рейку скашивают до угла в 120-140 градусов касательно стропильной ноги.

В случае нарушения технологии установка каркаса под металлическое покрытие может повлечь за собой проявление дефектов:

крепление кровельного материала к обрешетке будет не прочным;
листы настила не состыкуются;
в процессе крепления доборных планок (карнизной и фронтонной) зачастую возникают трудности;
морщинистость листового покрытия ската.

Непосредственно перед укладкой кровельного материала необходимо установить крепежные держатели для водосточного желоба и карнизную планку.

Установка кронштейнов осуществляется следующим образом:

Крепление крайних опорных деталей водостока необходимо для установки правильного угла наклона для отвода воды в надлежащем направлении. Первый держатель фиксируют самонарезающими шурупами к карнизной планке и загибают вниз.
Используя уровень, устанавливают метку для держателя нижнего конца лотка. На каждый 1 погонный метр лотка уклон должен составлять 2–5 мм. По выполненной метке крепится нижний держатель.
Между крайними опорными элементами натягивают нить, ориентируясь по которой, монтируют остальные кронштейны с шагом 50–80 см. Свес стока воды с последнего держателя не должен быть меньше 5 см.
Соответствующий размеру желоб помещается в держатели и крепится специальными крепежами.

Далее монтируют карнизную планку:

Установку следует осуществлять таким образом, чтобы ее нижняя часть перекрывала край водосточного лотка. Если одной планки недостаточно, устанавливают еще одну внахлест 4-5 см и фиксируют к лобовой и карнизной планке самонарезающими шурупами с шагом в 30–40 см.
Поверх установленной карнизной планки наклеивают двухсторонний скотч и приклеивают по ее нижнему краю гидроизоляционную пленку.

По завершении предварительных работ приступают к укладке настила.

Технология укладки материала такова:

Монтаж настила разрешается начинать и от правого, и от левого края. При варианте от правого края, за счет перекрывания следующим листом конечной волны предшествующего, создается накладка листов. В ином случае – следующий лист будет подкладываться под уложенный ранее лист. Не важно, какой вариант будет выбран, огромное значение имеет достаточная накладка кровельного покрытия.
Легче всего укладывать листы в один ряд. Во избежание искривлений, материал сразу крепить к обрешетке не стоит, вначале одним шурупом не слишком крепко крепят первый лист. Далее возле него укладывают следующий, выравнивают его и фиксируют оба листа шурупами с резьбой, не фиксируя на каркас. Вторую пару листов укладывают аналогично.
Образовавшийся модуль из двух пар соединенных листов равняют по карнизному выступу, а затем крепят к каркасу. Данная схема установки металлической черепицы подходит исключительно на уклоне малой длины.
Зачастую настил покрывают несколькими полосами. Для этого, первая пара листов объединяется в модуль подобно предыдущему способу, а следующий лист размещается повыше первого, четвертый – над вторым. В итоге, создается модуль из двух пар листов, который по завершении центрирования фиксируют к обрешетке.
Наиболее трудоемким считается процесс укладки кровельного покрытия на наклонной поверхности треугольной конфигурации. Монтаж черепицы в данном случае начинается с центра наклонной поверхности.
Центральные линии наклона и первого листа покрытия соединяют. Последующий монтаж выполняется влево и вправо от стартового листа. Для работы листы придется обрезать, в этом заключается главная сложность.
Выполнение разметки упрощает инструмент собственного изготовления, который представляет собой сооружение из реек шириной 10 см с подвижным соединением между собой. Интервал между нижней стороной планки слева и лицевой плоскостью доски с правой стороны должен соответствовать 1 м.
Чтобы обрезать лист, используя черток, его размещают на участок, к нему прилаживают инструмент таким способом, чтобы вертикальная доска размещалась на скосе, а горизонтально уложенные доски находились параллельно карнизному свесу. Линию разметки прочерчивают по наружной стороне второй вертикальной планки, после чего лист убирают и разрезают по черте метки.

Блиц-советы

Древесина для обрешетки следует выбирать хорошо просушенной и без следов гнили. Если доска недостаточно или с нарушением технологии высушена, через некоторое время она может покоробиться, что негативно скажется на качестве каркаса. Влажность всех деревянных элементов, используемых в качестве материала в процессе устройства каркаса, не должна быть выше 25%.
Толщина пиломатериала должна быть одинаковой иначе кровельный настил ляжет неравномерно. Вследствие этого, не рекомендуется использовать не обрезную доску, древесину низкого качества и с дефектами.
Прежде чем начать изготавливать обрешетку, все брусья и доски необходимо обработать антисептическими смесями, которые предотвращают гниение и воспламенение древесины.
Во избежание снижения жесткости обрешетки древесные элементы, составляющие конструкцию каркаса, нельзя соединять на одном стропиле.
На доску карнизного свеса рекомендовано набить доборный элемент металлической черепицы – карнизный уголок, который защитит древесину от воздействия воды стекающей с краев настила.
Кроме использования древесины для изготовления обрешетки, можно применять металлический профиль, который более стойкий к воздействию влажной среды по сравнению с деревом. Однако следует заметить, что из того же материала выполняется и каркас и стропильная система.
При укладке металлической черепицы категорически запрещено использование болгарки. При нагревании материала разрушается защитное полимерное покрытие, что впоследствии приводит к коррозии кровельного покрытия.
Если в процессе монтажа листов было повреждено полимерное покрытие, его рекомендовано покрыть краской, которую можно купить в том же магазине, где и остальной материал.
Металлическую черепицу нельзя укладывать любой стороной, каждый лист имеет верх и низ, поэтому способ укладки строго установленный.
Если обрешетка выполняется решетчатым способом, то шаг между досками не может быть произвольным. Он зависит от особенности покрытия. Прочность на выгиб в разных зонах листа разная при одинаковой его толщине.
Чаще всего выдерживают шаг конструкции в пределах 30–40 см.
Для металлочерепицы с профилем «Монтеррей» расстояние между элементами покрытия должно составлять 35 см.
При расчете необходимого количества пиломатериала для изготовления каркаса специалисты рекомендуют увеличить расчетный показатель на 10 процентов для запаса.

0,00, (оценок: 0) Загрузка…

Источник: https://orcmaster.com/remont/krysha/obreshetka/shag-pod-metallocherepicu.html

Монтаж обрешетки под металлочерепицу своими руками, фото

» Статьи » Монтаж обрешетки под металлочерепицу

Для установки кровли из железных листов и черепицы нужен особый каркас. Установка обрешетки под металлочерепицу с легкостью ведется собственными руками, в случае если владеть в наличии все нужные строй материалы и руководство.

Товары находятся на странице «Металлочерепица».

Особенности обрешетки для металлочерепицы

Каркас, обрешетка или же несущая система считается наиболее ключевым моментом из всех, которые влияют на долговечность строительства. В случае если Вы приняли решение ставить крышу из металлочерепицы, то незамедлительно надо понимать трудности, так как при работе с другими кровельными материалами допускается раз подходящий промежуток меж опорами или же площадь сечения.

Особенности обрешетки под металлочерепицу:

Возможно монтировать каркас 2-мя методами: сплошным или же с шагом. В первом случае, доски уточняются буквально впритирку, т.е. в общем без промежутков. Это нужно по причине особого строения железной черепицы и основ её установки. Во втором надо создавать промежуток, расстояние которого станет не наименее 350 мм, подобный метод неплох для солидной черепицы, но в ведущем используется для профнастила;
Надо довольно кропотливо подойти к подбору брусьев. Почаще всего применяется древесный брус с сечением 50 мм, а доска с объемами 32х100 мм;
Для начала надо обработать древесные плоскости особыми дезинфицирующими составами. При монтаже металлочерепицы нередко остаются кое-какие зазоры или же щели, в которые станет просачиваться влага. Конденсат будет предпосылкой становления в каркасе плесени или же тления дерева;
У всякой железной черепицы своя оригинальная волна. При монтаже каркаса надо заботливо выучить покупку и лишь только впоследствии начинать построение несущей системы;
Внимательно нужно покрывать дерево слоем гидро- и пароизоляции;
1-ая доска каркаса несколько обширнее других, кое-где на полтора сантиметра.

У множества изготовителей металлочерепицы есть собственные запросы к аппарате покрытия. В случае если этакие есть, то они обычно располагаются на упаковках материала или же в памятке по монтажу, которая прилагается к приобретению.

Как обустроить обрешетку под металлочерепицу своими руками

Наше руководство по монтажу сумеют использовать как профессиональные строители, например, и молодые мастера. Первым разглядим вариант установки обрешетки с шагом. Для начала дел надо составить проект. Еще аккуратно сделайте чертеж, с ним процесс сходит важно скорее, т.к. незамедлительно станет видно, за собственно что надо хвататься в первую очередь, и какие габариты балок важны:

Надо обработать крышу гидроизолирующим материалом. Это понадобится, дабы дерево не сносилось под действием конденсата, который подымается на потолок жилого здания. Слой подобный пленки надо при монтаже пропускать под водосточной системой;
Именно на слой гидроизоляции надо ввести брус избранного сечения. Поймем для примера 50 мм, т.е. брусок с параметрами 50х50;
К совместной стропильной системе брусья нужно укреплять при поддержке шурупов. Гвозди применить бессмысленно – они сносят структуру дерева и содействуют понижению его долговечности, но в случае если Вы приостановили личный выбор на них, то чем какого-либо другого выбрать гигантские шиферные гвозди;
Впоследствии сего к брусьям устанавливается обрезная доска. Её надо укладывать с конкретным шагом. Заботливо выучите руководство по аппарате избранной марки металлочерепицы – у кое-каких изготовителей не допускается установка строительного материала на обрешетку с шагом наименее 30 см;
Дальше на стропильные опоры надо зафиксировать ещё 2 бруса, которые станут работать опорой для конька кровли из металлочерепицы. Их надо ввести на расстоянии не больше 5 сантиметров приятель от друга;
Мы напоминаем, собственно что для кровли, которая станет покрываться железной черепицей, хорошей системой считается двухскатная. При подобный организации кровли, она не перегружает фундамент и модно выглядит в всяком экстерьере.

Впоследствии крепления досок возможно приступать к монтажу металлочерепицы. Её еще потребуется ставить при поддержке шурупов и особых инструментов. Крыша из металлочерепицы в этом случае станет по такому виду:

В случае, если Вы желаете устроить обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется руководство:

Крыша еще покрывается слоем гидроизолирующего материала. На данном рубеже Вы сможете устроить ещё раз слой – пароизолирующей плоскости. Довольно принципиально надевать её без швов, по другому вода все точно также проникнет под кровлю;
Впоследствии уточняем брусья. В различие от первого метода, их надо монтировать без промежутка или же с наименьшим (так почти все строители поступают в целях экономии строй материалов). Крепеж выполняется шурупами с широкими головками при применении шуруповерта; На слой брусьев надо ввести доски для обрешетки. В случае если Вы избрали незазорный установка обрешетки под покрытую цинком металлочерепицу, то, быстрее всего, у Вас материал с маленький волной. Возможно не волноваться на тему сложность покрытия каркаса – черепица ляжет прекрасно и герметично по причине универсальной гофры;
Подобно первому методике, настало время ввести коньковую доску. Для сего на верхней точке кровли на расстоянии в 5 сантиметров приятель от приятеля уточняются 2 балки;
Данная разработка подойдет для маленького домика, подсобного здания или же строения с долговечным цельным фундаментом. Надо припоминать, собственно что сама по для себя металлочерепица достаточно томная, а сплошная обрешетка считается ещё одним утяжеляющим всю систему моментом.

Дабы высчитать, возможно ли на Вашем жилище применить похожую несущую систему, надо адресоваться за поддержкой в конструкторское бюро и заказать там план. При этом раскладе Вы незамедлительно получите не лишь только доскональные памятке по аппарате, но и совета по выбору строительного материала.

Расчет сметы

Состав из нескольких пунктов:

Шурупы строй и монтажные гвозди (при необходимости);
Кровельный шуруповерт;
Особые мостки и лестницы, альпинистское амуниция для высотных дел – это все несомненно поможет Для вас перемещать по плоскости крыши;
Древесные доски и опоры, брусья для конька;
Железная черепица;
Лакокрасочные материалы. Грунтовка, герметики, антисептики, затирка для пространств присоединения металлочерепицы;
Дополнительные составляющие – водостоки, снегозадержатели, воротники для дымопроводов.

Еще довольно принципиально припоминать на тему надобность утепления. Естественно, обрешетка для морозного чердака не предполагает вспомогательного слоя термоизоляции. Но в случае если у Вас жилище без чердака или же это здания применяется как жилая горница, то надо побеспокоиться на тему данный момент.

На строй форумах семейные мастера советуют трудиться шурупами с прокладками, дабы они не царапали плоскость. Любой шуруп впоследствии установки надо обработать особым грунтом, герметиком и при стремлении краской (чтобы крепеж не отличался на совместной плоскости кровли). Любые полгода очищайте крышу от загрязнений: листьев, грязищи. Зимой надо счищать снежный слой, дабы он не создавал вспомогательное нажим на дом.

Источник: http://2797921.ru/montage-obreshetki-pod-metallocherepicy/

Инструкция по монтажу обрешетки под металлочерепицу, устройство и советы

На срок службы любого кровельного покрытия в значительной мере влияет правильность обустройства несущей системы, на которую оно укладывается. Такой каркас может быть или «сплошным», или с «шагом». Для металлочерепицы правильная установка обрешетки особенно важна из-за специфики профиля листов.

Расчет и особенности монтажа

Рейки должны быть одинаковой толщины. В противном случае листы металлочерепицы лягут неровно. Именно поэтому не следует использовать необрезную древесину, тем более – низкосортную, бракованную.
Если каркас монтируется решетчатым, то шаг (расстояние) между рейками не может выбираться произвольно, например, как для укладки листового железа. Он также зависит от специфики продукции. В частности, прочность на изгиб (продавливание) на разных участках листа неодинакова, хотя толщина материала – неизменна.
«Дно» волны отличается большей жесткостью, поэтому крепление листов делается именно в этих местах.
Металлочерепица не может устанавливаться, как шифер, с любой ориентацией. У каждого листа есть свои «верх» и «низ», поэтому и порядок укладки строго определенный.
В процессе работы монтажники будут перемещаться по каркасу, следовательно, он должен выдерживать вес человека. Поэтому применяются брусья со стороной 50 мм, а доски – шириной 100 мм и не тоньше «тридцатки».
После укладки металлочерепицы доступ к элементам обрешетки будет закрыт. Поэтому еще до начала работ вся древесина должна быть качественно пропитана средствами, предохраняющими ее от возгорания и гниения.
Для крепления досок и брусьев применяются гвозди, но только – оцинкованные.

[box type=»info» ] Известные на рынке производители металлочерепицы вместе с продукцией поставляют покупателю и инструкцию по ее монтажу. В ней они указывают рекомендованный шаг обрешетки.

Если такой документ отсутствует, то данный параметр лучше уточнить сразу, в месте приобретения кровельного материала.[/box]

Сплошная основа

Для такого каркаса применяется доска, иногда – брус. Доски укладываются плотно – зазор между ними не должен быть более 10 мм. Но при таком типе настила значительно повышается расход древесины. Кроме того, создается дополнительная нагрузка на несущие элементы конструкции здания, особенно на фундамент. Поэтому такая методика используется довольно редко.

Решетчатый каркас

Такая конструкция предпочтительнее, так как имеет незначительный вес и удешевляет стоимость отделочных работ.

Перед монтажом досок обрешетки укладывается слой гидроизоляционного материала. Чтобы обеспечивалась хорошая естественная вентиляция, предотвращающая образование под кровлей конденсата и развитие гнилостных процессов, между гидроизоляцией и досками несущего каркаса должен быть оставлен некоторый зазор. Для этого к доскам (брусьям, бревнам) стропил прибиваются бруски, на которые будут укладываться элементы обрешетки.

Эта конструкция будет испытывать большую нагрузку, так как должна удерживать на себе весь деревянный каркас вместе с кровельным покрытием. Поэтому фиксация такой «контробрешетки» делается жесткой и надежной. В местах ендов, выхода печных, фановых труб она обустраивается сплошной.

Монтаж несущего каркаса начинается снизу. Первая доска берется шире остальных примерно на 15 мм. Это необходимо потому, что к ней дополнительно будут крепиться планка карниза и желоба системы водостока.

Расстояние между элементами обрешетки (шаг), как правило, выбирается 35 см. Его рассчитывают от среза предыдущей доски до торца последующей. Однако многое зависит от длины ската крыши и размеров металлочерепицы, что необходимо учитывать при ее выборе. Руководствоваться нужно соображением, что для большей надежности листы к доскам прибиваются по нижней кромке. Этим обеспечивается плотность кровельного покрытия и улучшается теплоизоляция крыши.
