Установка обрешетки под профнастил

Какой должна быть обрешетка под профнастил?

При сооружении крыши основное внимание уделяется внешнему кровельному материалу, но при планировании работ мало кто задумывается о том, как правильно выполнить обрешетку такой конструкции. А ведь именно от нее будет зависеть очень многое, на брусья обрешетки крепится строительный материал, она обеспечивает жесткость и прочность такого покрытия.

Структура листа профнастила

В этой статье мы рассмотрим систему обустройства для обрешетки крыши, основные моменты монтажа профнастила. Поговорим также о подборе профнастила и расчете шага элементов обрешетки.

Преимущества использования профнастила

Профлист обладает многочисленными преимуществами при укладке, главными из которых являются его небольшой вес, малые нагрузки на стропильную систему и, как следствие, возможность значительной экономии на устройстве обрешетки, что маловероятно при использовании других материалов. Кроме того, профнастил можно уложить даже на крыши, имеющие сравнительно небольшой угол наклона, он обеспечит надежную защиту при обильных дождях и снегопадах.

Из прочих преимуществ надо отметить прочность и долговечность профнастила, его устойчивость ко многим типам воздействий, экологичность и безопасность. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок.

Гофра различного типа придает необходимую жесткость материалу, он успешно противостоит даже сильным ветровым нагрузкам, что делает его идеальным вариантом при сооружении заборов и крыш.

Надежность при монтаже обеспечивает крепление саморезами, которые вкручиваются во впадину волны и имеют резиновые прокладки, защищающие покрытие от повреждений. Для профнастила возможен и выбор различных конструкций обрешетки, что будет зависеть от угла наклона кровли и типа самого профлиста.

Так, при увеличении высоты и ширины гофры шаг обрешетки также увеличивается, а в некоторых случаях можно использовать даже сплошную обрешетку.

Вам может быть интересно: Сайт о фундаменте.

Типы кровель из профнастила

Типы конструкций крыш.

Сегодня используются два типа кровель под укладку профнастила: односкатные и двускатные. Угол наклона может варьироваться от нуля до шестидесяти градусов, в зависимости от того, какой вид профнастила и обрешетки будет применяться. Часто профлист выбирается для сооружения хозяйственных построек, это простые односкатные крыши.

В последнее время, благодаря наличию широкой гаммы цветного полимерного покрытия, профнастил стал применяться для создания необычных, очень привлекательных кровель для жилых строений.

При выборе ската крыши необходимо обращать внимание на климатические условия региона, тип профилированного листа, возможность устройства того или иного варианта. Именно от этого будет зависеть сложность проводимых работ, прочность и надежность самой конструкции крыши.

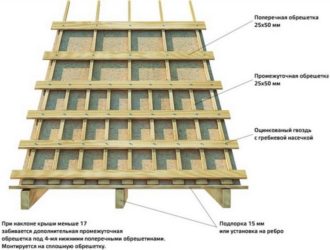

Обрешетка под профилированный лист

Обрешетка под профлист представляет собой деревянные брусья, которые укладываются перпендикулярно стропильным ногам и крепятся при помощи гвоздей. Наличие этой конструкции обеспечивает прочность и надежность, равномерное распределение всех нагрузок.

При отсутствии обрешетки кровля вряд ли будет надежной и крепкой, кроме того, кровельный материал монтируется непосредственно к этой конструкции.

Схема пирога гидроизоляции и обрешетки кровли.

Среди достоинств обрешеток надо отметить такие, как:

• легкий, быстрый монтаж — часто рейки крепятся просто обычными строительными скобами;
• универсальность;
• функциональность. Обрешетку удобно использовать для проведения самых различных коммуникаций, электрических кабелей и прочего.

Выполняют обрешетку из деревянных жердей, теса либо досок вразрядку или вплотную, что зависит от особенностей самой кровли и покрывающего ее материала (о том, каким должен быть шаг отдельных элементов, мы поговорим позднее). Под обрешетку укладывается слой утеплителя и гидроизоляции, именно тут оставляется столь необходимый для профнастила вентиляционный зазор.

К особенностям укладки надо отнести то, что сплошной настил выполняется вокруг вентиляционных труб, дымоходов, пожарных люков и других конструкций, которые требуют дополнительной жесткости.

Угол наклона кровли

Во время сооружения конструкции крыши важно не только правильно укладывать листы, но и соблюдать угол наклона. От угла зависит выбор типа обрешетки, ее шаг, нахлест самого профнастила при креплении. Крыши могут иметь уклон:

Схема расчета угла ската кровли.

• до двенадцати градусов (обязательно применение специального силиконового герметика при укладке листов);
• до пятнадцати градусов;
• от пятнадцати до тридцати градусов;
• свыше тридцати градусов.

При этом обрешетка может быть сплошной либо с шагом от трехсот до шестисот пятидесяти миллиметров.

Сам угол наклона вычисляется в зависимости от назначения здания, климатических условий местности, предполагаемого объема дождевых, снеговых осадков, ветровых нагрузок.

Для некоторых регионов необходимо делать небольшие зазорные углы, чтобы избежать возникновения эффекта парусности, а для других таких проблем просто не существует.

Выбор обрешетки

Выбор конструкции обрешетки во многом зависит от угла наклона самой кровли. Кроме того, шаг и размеры зависят от высоты гофры профнастила, типа кровли (односкатная либо двускатная).

Виды обрешетки для кровли.

При угле наклона крыши до пятнадцати градусов следует использовать профнастил типа С20, обрешетка в этом случае будет сплошной, а сам кровельный материал пойдет нахлестом в две волны. Если используется профилированный лист С35, то обрешетка должна готовиться с шагом в триста миллиметров, а нахлест – в одну волну.

В редких случаях допускается делать шаг размером в 650 миллиметров. От пятисот миллиметров шаг обрешетки может выполняться при покупке профнастила марки С44 либо выше.

При уклоне крыши больше пятнадцати градусов необходимо делать обрешетку, которая имеет шаг от 350 миллиметров до 500 – все будет зависеть от маркировки покупаемого профилированного листа.

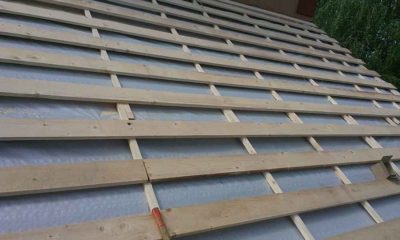

Установка обрешетки

Схема структуры крыши из профнастила.

Монтаж обрешетки очень прост, начинается он с укрепления вдоль карниза первой доски, которая будет толще остальных. Монтируется она на специальные, предварительно прибитые к стропильным ногам рейки, которые идут перпендикулярно. Такие рейки обеспечивают наличие необходимого для профилированного листа вентиляционного зазора.

Шаг обрешетки зависит от многих факторов, о которых мы уже говорили и еще будем говорить, рекомендуемый размер – пятьдесят сантиметров. У конька крыши необходимо прикрепить сразу две доски обрешетки, что обеспечит повышенную надежность смонтированного профнастила.

Крепление профнастила на кровельную систему

Укладка такого материала, как профлист, предельно проста. Крепят его только параллельно ходу карниза со свесом, достигающим сорока миллиметров. Если лист короче, чем скат кровли, то монтировать его можно порядной укладкой. Начинают от края кровли по длине (по высоте укладывать нельзя).

Перед тем как приступать к укладке профнастила и сооружению обрешетки, следует провести работы по гидроизоляции и утеплению кровли, для чего применяются ПВХ-мембраны и утеплители (пенопласт, минеральная вата).

Листы укладываются с нахлестом, размер которого напрямую зависит от угла наклона. Все образовавшиеся зазоры надо пропитать битумной мастикой. К обрешётке профлист крепится саморезами с резиновыми прокладками и цветными головками (под цвет полимерного покрытия, если оно есть).

Шаг самой обрешетки должен составлять от трехсот до шестисот пятидесяти миллиметров в зависимости от ее типа. При увеличении угла уменьшается расстояние и между отдельными досками обрешетки.

Есть еще одно важное правило укладки профнастила на деревянную обрешетку: необходимо предусмотреть вентилируемый зазор между профлистом и гидроизоляцией, который должен составлять примерно двадцать-сорок миллиметров. Достигается это путем монтирования простых реек прямо поверх уложенного гидроизоляционного слоя.

Если вы, пользуясь нашими советами, сделаете все правильно, то получите исключительно прочную кровлю вашего дома.

Источник: https://1profnastil.ru/montazh/obreshetka-pod-profnastil.html

Установка обрешетки на крышу под профнастил

Профнастил, как и любой другой кровельный материал, нуждается в надежном и правильно обустроенном основании. В случае с этим листовым покрытием таковым является обрешетка. На нее ложится ряд важных задач, среди которых первостепенной является правильное распределение веса покрытия.

Для изготовления обрешетки могут использоваться разные материалы. Различаться может и шаг установки обрешетин. Ознакомьтесь со всеми этими нюансами, и вы сможете выполнить работу максимально правильно и качественно, создав долговечную и надежную опору для профлиста.

Выбор материала для каркаса крыши

Как отмечалось, обрешетку для последующей укладки профнастила можно изготавливать из древесины и металла.

Особенности деревянной обрешетки

Чаще всего для обустройства деревянной обрешетки используется брус сечением от 5х5 см. Конкретные размеры пиломатериалов подбираются с учетом, прежде всего, характеристик (размера и веса) кровельных листов. Дополнительно принимается во внимание угол наклона скатов и в целом особенности обустройства кровельной конструкции. Также деревянная обрешетка может делаться из досок, теса либо жердей.

Крепление выполняется перпендикулярно стропильным ногам. Для фиксации используются оцинкованные саморезы либо гвозди.

Среди ключевых преимуществ деревянного перед металлическим каркасом можно выделить следующие моменты:

• доступную стоимость;
• простоту обработки;
• более легкий и быстрый монтаж.

Главным же недостатком древесины является ее плохая переносимость воздействия влаги. Чтобы обрешетка не сгнила и не разрушилась в ближайшие годы, все элементы должны быть предварительно обработаны специальными антисептическими средствами. Также особое внимание нужно уделять гидроизоляции кровли.

В целом же деревянная обрешетка получила наибольшее распространение в частном строительстве. Смонтировать такую конструкцию сможет каждый человек, имеющий представление о правилах работы с молотком и гвоздями.

Металлический каркас

Прибегать к применению металлической обрешетки для укладки профилированных листов специалисты рекомендуют в тех случаях, когда толщина используемых элементов кровельного покрытия составляет более 0,7 мм.

При подобных показателях готовое покрытие будет иметь довольно внушительный вес, который деревянный каркас может попросту не выдержать.

Перед монтажом замеряется периметр кровли с учетом свесов, труб, водостоков и т.д. После снятия необходимых замеров приступают к этапу укладки металлических труб либо профилей и их соединению при помощи дуговой сварки.

Важный момент! Металл имеет довольно высокую прочность, однако места сварного соединения характеризуются гораздо меньшей стойкостью по сравнению с цельным материалом, в особенности к воздействию коррозии. Чтобы продлить жизнь соединений, их нужно покрыть специальными грунтовкой и краской для металла.

Для крепления профлиста к металлическому каркасу применяются саморезы. Использовать гвозди настоятельно не рекомендуется.

Варианты установки профлиста

Существует 3 основных варианта установки обрешетки для укладки профилированных кровельных листов.

• Обрешетка с обычным шагом. Наиболее распространенный вариант. Шаг установки обрешетин выдерживается в пределах 200-400 мм. Готовая конструкция характеризуется высокими показателями надежности и прочности. Такая обрешетка подходит для кровельных скатов, имеющих уклон 15-30 градусов.

• Разреженная. Шаг монтажа обрешетин выдерживается в пределах 500-750 мм. Применяется в случае перекрытия крыши тонким листовым материалом, т.е. преимущественно при обустройстве сараев, беседок, навесов и прочих хозяйственных построек.

• Сплошная. В комплексе с профнастилом используется довольно редко. Для обустройства, применяются доски либо ОСП-плиты. Элементы системы монтируются с 10-миллиметровым зазором для вентилирования подкровельного пространства и нивелирования возможных температурных деформаций материала.

В редких случаях, когда предполагается очень высокая нагрузка на основание, применяется двухслойная обрешетка. Обычно используется при обустройстве огромных жилых домов и разного рода промышленных построек.

Также применением такого основания будет оправдано в регионах с очень холодным климатом, когда есть необходимость в монтаже увеличенного теплоизоляционного слоя крыши. Нижний ряд такой обрешетки крепится параллельно коньку и имеет разреженное строение. Верхний ряд монтируется перпендикулярно коньку и делается либо сплошным, либо с обычным шагом.

Подробнее о технологии обустройства крыши можно узнать здесь.

Работы по расчету и монтажу

Прежде чем приступать к монтажным работам, нужно сделать следующее: подобрать размеры, определить оптимальный шаг крепления элементов конструкции и изучить требования СНиП.

Основные требования СНиП

Чтобы готовая кровельная обрешетка была максимально надежной, качественной и долговечной ее монтаж должен быть выполнен с соблюдением свода нормативов и правил. Требования следующие:

• если обрешетка собирается из деревянных брусьев, их сечение должно быть не менее 5х5 см;

• при среднем уклоне скатов шаг монтажа обрешетин нужно выдерживать в границах 0,5-1 м;

• при большом уклоне кровельных скатов шаг монтажа элементов нужно выдерживать в пределах 30-65 см;

• при определении шага установки нужно учитывать не только уклон скатов, но и марку профнастила;

• деревянные элементы каркаса обязательно должны быть обработаны антисептическими и антипиренными препаратами.

Подбираем размеры обрешетки

Для обустройства традиционно используется брус размером 5х5 см либо доски 5х15 см. В остальном размеры элементов подбираются с учетом особенностей кровельной конструкции и листового покрытия.

Средний шаг установки стропил под обрешетку – 60-80 см. Конкретное значение выбирается с учетом размеров строения и предполагаемой нагрузки на кровлю. Угол установки также определяется с учетом особенностей климата в местности проведения строительных работ.

В регионах с «проблемной» погодой (постоянные дожди, мощные снегопады, сильные ветра) угол установки стропил выдерживается в пределах 35-45 градусов. При подобном уклоне атмосферные осадки не будут долго задерживаться на крыше. Если же погодные условия более умеренные и приемлемые, угол наклона можно уменьшать до 20-35 градусов.

От всех этих параметров во многом зависят особенности устройства обрешетки, поэтому их нужно знать.

Зависимость шага установки обрешетин от марки профнастила

При выборе расстояния между обрешетинами нужно учитывать не только особенности местности и кровельной конструкции, но и марку профилированных кровельных листов. Принцип следующий.

• При монтаже листов марки С-8 на кровельные скаты с уклоном от 15 градусов используются листы толщиной 0,55 мм. Для их крепления обустраивается сплошная обрешетка.

• Если кровля перекрывается листами марок С-20, С-21, П-18, МП-20 и П-20, толщина которых составляет 0,55-0,7 мм, и уклон скатов составляет до 15 градусов, обрешетка должна быть сплошной. В случае же если уклон кровельных скатов будет превышать 15 градусов, обрешетины нужно крепить с шагом до 0,5 м.

• При использовании профлистов марки Н-35 и уклоне скатов до 15 градусов обрешетины крепятся с шагом до 0,5 м. При уклоне же более 15 градусов промежуток между элементами обрешетки можно увеличить до 1 м.

• Если же крыша будет перекрываться листами маркой С-44, условия монтажа обрешетин будут аналогичны листам марки Н-35.

• Листы марки Н-60 крепятся на скаты с уклоном не менее 8 градусов. Толщина такого листового материала может достигать 0,9 мм. Расстояние между обрешетинами при этом не должно превышать 3 м.

Порядок и схема монтажа

Для выполнения работы понадобится следующее:

• ножовка по дереву;
• молоток;
• гвозди или саморезы длиной 10-15 см;
• рулетка.

Монтаж крыши из профнастила рекомендуется выполнять в сухую теплую погоду. Все деревянные элементы конструкции предварительно должны быть пропитаны антисептическим средством. Предварительно имеет смысл поднять рабочие инструменты и доски (брус) на крышу.

Важно! Обрешетка для профилированных кровельных листов крепится, начиная от кровельного конька.

• Первый шаг. Выполняем разметку мест крепления обрешетин на крайних стропильных ногах. Величина вылета обрешетин за края стропил устанавливается проектом кровельной конструкции.

• Второй шаг. Размечаем точки крепления обрешетин на каждой стропилине. На этом же этапе изучаем состояние каждой стропильной ноги. Обнаруженные дефекты сразу же устраняем подручными средствами.

• Третий шаг. По разметке монтируем первую доску обрешетки, начиная от кровельного конька.

• Четвертый шаг. Прибиваем все доски в соответствии с нанесенными метками.

Как отмечалось, для крепления элементов обрешетки используем гвозди либо саморезы длиной 10-15 см. Обрешетины фиксируем перпендикулярно стропилам. В каждой точке пересечения стропил и обрешетин выполняем соединение с помощью двух крепежей.

Подробнее как правильно сделать своими руками смотрите в видео.

Полезные рекомендации

В процессе работы по обустройству обрешетки у вас могут возникнуть определенные затруднения. К примеру, длина приобретенных досок может быть меньше кровельного ската. В такой ситуации доски приходится сращивать. Важно, чтобы стыки приходились строго на стропила. При этом швы не должны идти подряд. Профессионалы рекомендуют делать их хотя бы на соседних стропильных ногах.

Чтобы брус не раскололся в процессе крепления обрешетин, гвозди нужно забивать с небольшим смещением по отношению друг к другу.

Готовая обрешетка должна быть максимально ровной. Любые впадины и выпуклости негативно отразятся на качестве готового кровельного настила. Учитывайте этот момент и проверяйте ровность установки досок или брусьев с помощью уровня.
