Установка подстропильных балок и стропил

Как ставят стропила на подстропильные балки

Для изготовления стропил в индивидуальном строительстве обычно используют деревянные материалы: доски, брус, бревна.  Несмотря на относительную дешевизну, деревянные стропила для крыши обладают достаточной прочностью, чтобы выдержать все кровельные нагрузки и служить верой и правдой долгие годы.

Другие возможные материалы для стропильных систем – металл и железобетон – для частного строительства применять нецелесообразно, ввиду их тяжелого веса, сложного монтажа и высокой стоимости.

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

• Минимально допустимые сорта древесины – 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
• Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
• Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
• Длина элементов из хвойных пород – до 6,5 м, а из твердых лиственных – до 4,5 м.
• Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

Основной составляющей единицей деревянной стропильной системы является ферма – плоская треугольная конструкция. Стороны «треугольника» образуют стропильные ноги, соединенные сверху под углом. Для соединения стропил по горизонтали используются затяжки, ригели, схватки.

Стропильную систему составляют из нескольких ферм, выставленных на мауэрлат, и скрепленных между собой прогонами.

Чтобы лучше понять специфику фермы, определимся с ее элементами. Их состав и количество в одной конструкции зависит от типа крыши, ее габаритов и вида примененных стропил.

Итак, составные части могут быть такими:

• Стропильная нога – это непосредственно сами стропила, на которые набивают обрешетку и укладывают кровельный материал. Ферма состоит из двух стропилин (балок), соединенных сверху в коньке в виде треугольника. Угол их наклона равен углу наклона кровельных скатов.
• Затяжка – перекладина, скрепляющая стропильные ноги по горизонтали и не позволяющая им при нагрузке разъехаться в разные стороны. Используется в системе висячих стропил.
• Ригель – балка, похожая на затяжку, но работающая по иному принципу. В системе она сжимается, а не растягивается. Скрепляет стропильные балки в их верхней части.
• Схватка – также горизонтальная перекладина, соединяющая стропильные балки и повышающая устойчивость фермы. Используется в системе наслонных стропил.
• Стойка – горизонтальная балка, служащая дополнительным упором для фиксации стропильных ног.
• Подкос – элемент, монтируемый под углом к горизонтали, дающий стропилам дополнительную устойчивость.
• Кобылки – применяются для удлинения стропильных ног при необходимости создания свесов.

Также в стропильную систему можно отнести детали, не относящиеся непосредственно к фермам, но использующиеся для их монтажа и сборки. Они такие:

• Прогон – балка, идущая вдоль скатов, соединяющая стропильные ноги ферм. Частный случай – коньковый прогон, который устанавливают вдоль скатов кровли в ее наивысшей точке (коньке).
• Обрешетка – состоит из брусьев или досок, набиваемых на стропильные ноги сверху вдоль скатов крыши. На обрешетку монтируют кровельный материал.
• Мауэрлат – брус или доски, укладываемые по периметру наружных (капитальных) стен здания. Наличие мауэрлата предусмотрено для закрепления на нем нижних концов стропилин.
• Лежень – элемент, похожий на мауэрлат, но укладываемый вдоль внутренней стены здания. На лежне закрепляют вертикальные стойки.

Из дерева можно собрать множество вариантов ферм и, соответственно, стропильных систем. Но всех их можно разделить на два типа: висячие и наслонные.

Висячие стропильные системы

Применяются для помещений без внутренних стен. Фермы, составленные из стропил, опираются исключительно на наружные стены, необходимости в дополнительной опоре нет. То есть висячими стропилами перекрывают один пролет, шириной 6-14 м.

Обязательной частью висячих ферм, кроме стропильных ног, соединенных вверху под углом, является затяжка – горизонтальная, соединяющая стропила балка. Затяжка становится основой «треугольника» фермы. В большинстве случаев она располагается снизу конструкции, соединяя нижние концы парных стропил. Но также используются схемы с приподнятой затяжкой. А также с ее видоизмененным вариантом – ригелем, который выглядит как приподнятая затяжка, но работает на сжатие, а не на растяжение, как истинная затяжка.

От наличия затяжки и ее расположения в ферме зависит необходимость использования мауэрлата. Если затяжка располагается у основания стропильных ног, то мауэрлат не нужен. При монтаже ферму опирают на наружные стены через имеющуюся затяжку, которая одновременно становится балкой перекрытия. Если же затяжка приподнята кверху или же вместо нее используется ригель, то в схему обязательно включается мауэрлат, как основа для крепления стропилин на верхних краях стен.

В качестве дополнительных элементов в висячей системе применяют бабки и подкосы. Они служат для упрочнения фермы, при перекрытии широких пролетов.

Бабка по своему виду напоминает вертикальную стойку, идущую от центра затяжки до верхней точки фермы (коньковой части). На самом деле бабка – это подвес, функция которого заключается в поддержке слишком длинной затяжки (более 6 м) и исключении ее прогиба.

В тандеме с бабкой, при еще большем увеличении длины затяжки, используют подкосы – диагональные балки. Их упирают одним концом в стропильную ногу, другим – в бабку. В одной ферме применяют два подкоса, с обеих сторон от бабки.

В дачных и небольших частных домах висячие стропила из дерева хороши тем, что позволяют устраивать просторные мансардные помещения без перегородок внутри. Конечно, речь идет о схемах, где отсутствуют подкосы и бабки.  Их наличие возлагает на застройщика необходимость делить мансарду минимум на две комнаты.

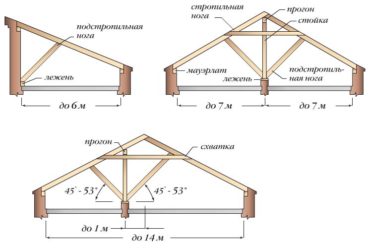

Наслонные стропильные системы

Наслонная конструкция деревянных стропил применяется для помещений с внутренними капитальными стенами, которые служат дополнительной опорой для системы. При этом расстояние между наружными стенами (общий перекрываемый пролет) может быть в пределах 6-15 м.

Наслонные фермы, в обязательном порядке, состоят из стропильных ног, опираемых на наружные стены, и вертикальной стоки, опираемой на внутреннюю стену. При наличии двух внутренних стен в схеме может быть использованы две стойки.

В отличие от висячей, в наслонной системе обязательно присутствует мауэрлат, к которому крепятся стропильные ноги. Стойки врезаются в некое подобие мауэрлата – лежень. Это брус, укладываемый по верху внутренней опорной стены.

При пролете 6 м и менее используется простейшая наслонная ферма, состоящая из двух парных стропильных ног и стойки. Устройство деревянных стропил при увеличении пролета требует внесения в схему дополнительных деталей, таких как схватки и подкосы (подстропильные ноги).

Схватки похожи на затяжки в висячих системах, но они всегда располагаются выше основания стропильных ног. Основное назначение схватки – повышение устойчивости системы.

Для устойчивости предназначены и подкосы, которые также называются подстропильными ногами. Подкос поддерживает стропильную ногу, то есть, по сути, становится для нее дополнительной (третьей по счету, после мауэрлата и конькового прогона) опорой.

Наслонные деревянные стропила являются наиболее распространенными для частных жилых домов, коттеджей. Как правило, такие постройки имеют одну или несколько внутренних капитальных стен-перегородок, которые могут стать опорой и дополнительной поддержкой для прочной стропильной системы.

Узел крепления стропил к мауэрлату – один из наиболее важных, от правильности его выполнения зависит функциональность стропильной системы, ее  способность воспринимать нагрузки.

Всего существует два типа подобных креплений: жесткое и скользящее. Выбор одного из них зависит от схемы стропильной конструкции. Замена жесткого крепления на скользящее или наоборот, а также недостаточное обеспечение необходимой степени сдвига стропильной ноги приведет к тому, что схема «поломается» и не будет работать.

Жесткое крепление обеспечивает прочное, неподвижное сочленение стропилины с мауэрлатом. Сдвиг не допускается, однако возможен поворот стропилины в шарнире. Организовывают такое крепление двумя основными способами:

• путем врубки стропильной балки в мауэрлат и дальнейшей фиксации узла уголками, скобами, гвоздями;
• с помощью уголков из металла и опорного бруска.

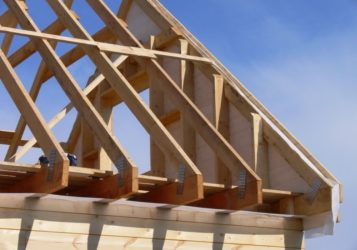

Скользящее крепление (или как его называют кровельщики – «скользячка») несколько иного вида и функциональности. Оно позволяет стропильной ноге сдвигаться относительно опоры. Конечно, этот сдвиг не будет заметен глазу, но позволит стропильной системе не деформироваться при естественной усадке стен дома. Скользящее крепление особенно необходимо при строительстве деревянных срубов. Также оно реализуется при строительстве домов любого другого типа, если того требует схема и выполненный расчет деревянных стропил.

Чтобы обеспечить стропильной ноге небольшой запас хода относительно мауэрлата используются особые крепежные элементы – ползуны. Конструктивно они состоят из двух металлических элементов, первый из которых статичен, а второй – способен перемещаться относительно первого. Существует две разновидности скользящих креплений: открытого и закрытого типов.

Ползун открытого типа представляет собой сборную конструкцию, состоящую из двух отдельных частей: статичной планки-направляющей и уголка с загибом сверху. Направляющая продевается в загиб уголка и фиксируется на стропильной ноге, уголок крепится на мауэрлате. При изменении геометрических размеров постройки, направляющая может сдвигаться относительно жестко зафиксированного уголка на 60-160 мм.

Скользящее крепление закрытого типа по своему свойству точно такая же. Немного меняется конструкция, она уже не разборная, а цельная. Уголок, который крепится к мауэрлату, имеет в центральной части петлю. В нее вставлена направляющая, которая, в свою очередь, крепится к стропильной ноге.

Что собой представляют оба варианта креплений (скользящее и жесткое) показано в видео-ролике:

Другой важнейший узел стропильной фермы – узел крепления стропил в коньковой части. В частном домостроительстве для этих целей чаще всего применяют следующие варианты креплений:

• внахлест;
• встык;
• с помощью врубки вполдерева.

Крепление внахлест считается самым простым вариантом. Верхние края парных стропилин просто-напросто накладывают друг на друга. Затем в обоих торцах выполняют отверстие и фиксируют соединение шпилькой или болтом с гайкой.

Для соединения встык верхние торцы стропильных ног спиливают под углом для того, чтобы появилась возможность совместить спиленные поверхности. Крепление выполняется с помощью гвоздей, которые забивают в торец коньковой части через обе стропильные ноги. Чтобы дополнительно зафиксировать гвоздевое соединение, используют деревянные горизонтальные накладки или металлические пластины, которые накладывают поверх соединения с двух сторон фермы.

Соединение вполдерева предусматривает предварительное выпиливание на верхних концах стропилин выемок на половину толщины бруса. Это позволяет совместить стропилины в коньке, как детали конструктора, не увеличивая при этом толщину конькового узла (как происходит при соединении внахлест). После совмещения деталей, их фиксируют гвоздями, болтами или нагелями.

Кроме описанных способов существуют и другие, менее распространенные. Например, соединение «шип-паз». Оно не является популярным, так как требует большого профессионализма от плотника. Суть крепления в том, что в одной стропилине выполняется углубление-паз, а на другой вырезается шип. Шип и паз совмещают и скрепляют гвоздевым боем или нагелем.

Одно из возможных соединений стропилин в коньке (встык, через коньковый прогон) рассматривается в видео:

Впрочем, никаких особенных сложностей работа с деревом и монтаж деревянных стропил не представляет. Кроме этого есть и другие преимущества использования дерева, как материала для стропил:

• невысокая стоимость древесины;
• повсеместная доступность;
• сравнительно небольшой вес, упрощающий монтаж;
• нет необходимости в привлечении тяжелой строительной техники;
• универсальность, возможность применения на зданиях из любого материала, причем, независимо от несущей способности фундамента.

Недостатки выбора деревянных стропил незначительны, но их тоже необходимо знать «в лицо» перед началом строительства:

• необходимость в обработке защитными средствами, предотвращающими возгорание и гниение дерева, а также снижающих его «привлекательность» для различных насекомых-вредителей;
• применение деревянных стропил возможно только на пролетах до 14-17 м, для более широких пролетов рекомендовано использовать металл или железобетон;
• несколько сниженный срок эксплуатации, по сравнению с металлическими или железобетонными фермами.

Таким образом, все недостатки являются, скорее, особенностями, чем реальными негативными сторонами. Этим и объясняется столь широкое распространение деревянных стропил в частном домостроительстве.

Источник: https://stroyka.radiomoon.ru/kak-stavjat-stropila-na-podstropilnye-balki/

Как крепить стропила к балкам — Кровля и крыша

Построить дом своими руками не так сложно, как кажется с первого взгляда. Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша. От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.

Особенности создания проекта крыши

Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек. На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков. Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.

При подготовке проекта обратите внимание на следующие моменты:

• форма крыши;
• используемый материал для кровли;
• места расположения внутренних опор;
• стропильная система;
• под каким углом будет расположен скат крыши;
• расстояние между стенами.

От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

• передачей влаги от стен стропильной системе;
• особенности материала, из-за которой крепления в ней не задерживаются;
• хрупкость стен;
• невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Жесткое крепление

Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку подпорного.Этот тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.

Пошаговое исполнение способа вырубки выглядит следующим образом:

1. Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
2. Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

Таким образом, вы получите жесткое соединение стропил, которое сможет выдержать любую нагрузку. Помните, что вырубки нельзя делать в мауэрлате, так как это ослабит его. Внимательно рассмотрите фото, чтобы понять, как правильно делать вырубку и собирать жесткие крепления.

Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

Крепление скользящего типа

Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку. Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться. При ошибках в строительстве деформация начинается со стен домов и передается дальше.

Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками». Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы). Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

Как изготовить крепление с балками перекрытия

Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба. Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке. Место соединения этих элементов затяните при помощи болта и хомута.

Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок. Они закрепляются при помощи саморезов или гвоздей со специальными надсечками. Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

Особенности возведения стропильной системы при каркасном строительстве

Стропила при строительстве легких каркасных конструкций можно прикрепить без мауэрлата прямо к балкам перекрытия. Пошаговая инструкция для проведения этих работ выглядит следующим образом:

1. На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
2. Соедините потолочные балки и верхнюю обвязку. Закрепите их.
3. Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
4. С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.

Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.

При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.

Источник: https://krovlyaikrysha.ru/kak-krepit-stropila-k-balkam.html

Как правильно опереть стропильную систему на балки перекрытия

Если вы сейчас подошли вплотную к вопросу выбора конструкции стропильной системы, первым делом вам нужно решить, как именно вы будете передавать нагрузку от крыши – к дому. Например, в классической схеме устройства стропильной системы стропила равномерно опирают концами на стены или мауэрлат, по всему периметру или с двух сторон, смотря какая форма скатов. Но нередко сегодня стропила крепят прямо на балки перекрытия чердака, а не на мауэрлат, и у такой технологии есть свои ценные преимущества.

А как правильно установить стропила крыши на балки перекрытия, какие существуют технические решения и как выполнять такие узлы крепления – мы сейчас расскажем.

Когда стропила выгодно опирать на балки?

Конечно, строительство крыши с мауэрлатом более понятно и логично, т.к. такой способ практикуется уже очень давно и изучен, а вот опирание стропил на балки вам нужно изучить, и так много полезной информации, как предоставляет наш сайт, вы не найдете нигде.

Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:

-у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;

-на старом доме заново перестраивается крыша, а лежень уже старый;

-стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;

-для того, кто строит дом, этот метод сам по себе кажется более приемлемым.

А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:

Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.

Как создать надежное основание для стропил?

Первый шаг, который вам нужно сделать – построить прочное основание для таких стропил. Например, если у балок перекрытия нет никакой подпорки (хотя бы в виде промежуточной стены дома), тогда стропильные фермы на ней нужно организовывать только по принципу висячих. Если же опора есть, стропила можно смело опирать прямо на балку без каких-либо вспомогательных элементов.

Говоря простым языком, если балка в чердачном перекрытии установлена надежно и имеет свои опоры, то на нее можно установить и стропила, а если всего этого нет, тогда стропила есть смысл крепко соединить с самими балками и подвесить как единую систему.  В противном случае перед строительством крыши вам нужно подпереть балки изнутри помещения, для чего существует три разных строительных способа:

-Самая простая классическая подпорка состоит из затяжки, одной подбалки и подкосов. Затяжка подвешивается посередине. Такие подвесные системы применяются сегодня чаще всего при больших пролетах.

-Двойная подпорка состоит из затяжки, подвесок, двух подкосов и ригеля, который служит распоркой между досками.

-Существует даже тройная подпорка, которая представляет собой отдельные три подвесные системы, или одну двойную подвесную систему и одну простую. Это уже сложная стропильная система.

Вот как выглядят такие системы:

Идеально, если вы также сможете рассчитать такие балки на прогиб и растяжение, насколько они готовы удерживать на себе всю крышу. Для этого существуют специальные онлайн-калькуляторы и формулы, хотя также будет достаточно для собственного спокойствия пригласить опытного плотника.

Способы соединения стропил с балками

Итак, у вас есть два основных пути:

1.Установить сначала балки перекрытия, вмонтировав их в стены, тем самым создав наслонную стропильную систему.

2.Собрать стропильные фермы на земле и поднять на крышу готовыми, при этом нижняя затяжка ферм будет одновременно служить опорой-балкой для будущего чердачного перекрытия.

В каждом из этих способов есть свои плюсы-минусы, но способы крепления используются разные – для ферм обычно идет крепление металлическими или деревянными пластинами, а для сборки на крыше – скалывание и врубка на шип.

Висячие стропила: затяжка и балка в одной роли

Если речь идет о небольшом строительном объекте, как гараж, баня или бытовка, то достаточно просто изготовить стропильные фермы на земле, и уже потом поднять их на стены постройки, закрепив на специальных штырях мауэрлата. Здесь балки перекрытия – неотъемлемая часть самих ферм, и этот тот самый случай, когда затяжка в ферме служит также опорой чердачного перекрытия.

А вот как это реализуется на практике:

А вот о вариантах, когда стропила именно опираются на балки перекрытия, а не создают с ними единую систему, мы разберемся сейчас детальнее.

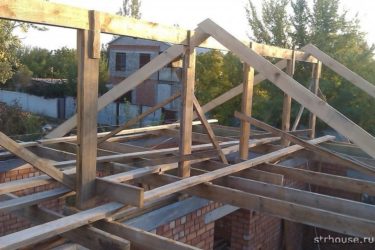

Наслонные стропила: опора на балки в нескольких точках

Вот современный мастер-класс строительства классической крыши для мансарды, в которой стропила опирают на балки перекрытия прямо на крыше, а не строят фермы на земле:

Здесь балки перекрытия – уже не часть единой стропильной фермы, а самостоятельный элемент, на который опирается вся стропильная система. Причем опирание происходит не только по бокам балки, но и по всей ее длине.

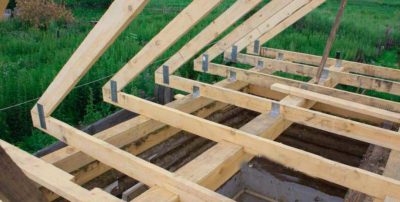

Как установить стропильные ноги на балки перекрытия?

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Соединение стропила с балкой без врубки

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

-Шаг 1. Возьмите строительный угольник и приложите его к доске.

-Шаг 2. Отметьте место реза на верхушке стропила.

-Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Виды врубки стропильной ноги в балку перекрытия

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая,  вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:

Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.

В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.

И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.

Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.

Виды крепежных элементов для узловых соединения с балкой

Давайте рассмотрим способы соединения стропила с балкой перекрытия:

Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:

-Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.

-Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.

-Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.

-Шаг 4. Теперь выстрелите сквозное отверстие для болта.

-Шаг 5. Наденьте болт и зафиксируйте узел гайкой.

Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:

А вот пример изготовления деревянного крепежа для такого же узла:

По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.

Дополнительная конструкция «стул» для подпорки стропил на балках

Порой установка стропил на балки перекрытия представляет собой достаточно сложную затею, в которой сами балки на все 100% служат опорой для всей крыши, и важно все это провернуть максимально грамотно.

Для того, чтобы сама стропильная а практике оказалась достаточно прочной и надежной, в качестве опорных элементов используется так называемый «стул». Это те стропильные детали, которая связывают между собой все элементы, и в разрезе действительно все это выглядит, как четыре ножки табуретки:

По сути,  «стул» – это подкосы, которые поддерживают прогон на всю его высоту. Т.е. такой  «стул» обычно содержит в себе вертикальные стойки, наклонные стойки и короткие подкосы. Своим нижним концом стойки стул врубается в нижний пояс стропильной системы или лежит перпендикулярно, либо сразу же – в балки перекрытия. Такие стулья также есть разных видов, в зависимости от того, опираются они на прогоны-балки или прямо на стропила.

Вот хороший пример из этой серии:

А вот это уже пример необычной конструкции стропильной системы, в которой сами стропила опираются на балки перекрытия на вдоль, а поперек, и хороша видна структура так называемых стульев-подпорок:

Комбинированная система: чередуем опирающиеся стропила

Сегодня практикуется и такой вариант крыши, которая состоит из несколько особо прочных ферм, расположенных на расстоянии 3-5 метра друг от друга, и промежуток между ними заполняют строительными парами.

Говоря простым языком, на крыше устанавливают несколько мощных главных ферм, две или три, и они на себе удерживают весь прогон. А уже в пространстве между главными фермами на такие прогоны опираются обычные стропила, по более простой схеме.

Т.е. здесь на балки перекрытия опираются далеко не все стропила, а лишь некоторые, а остальные опираются на мауэрлат. Таким образом замечательно распределяется вся нагрузка! И концепция такой системы проста: главные фермы делаются по схеме висячих стропил, а второстепенные стропильные ноги – по принципу наслонных, опираясь при этом уже только на лежень:

По сути, весь секрет такой комбинированной системы в том, что здесь прямо на треугольные шарнирные арки укладываются наслонные стропила. Таким хитрым путем из висячих стропил полностью исчезают изгибающие напряжения, и остаются только растягивающие. А это говорит о том, что здесь можно существенно уменьшить сечение стропильных элементов. Другими словами – сэкономить!

Как вы уже наверняка догадались, в вашем случае способ опирания стропил на балки перекрытия будет зависеть от того, какой объект вы строите: гараж, баню, дачный домик или целый загородный комплекс. В любом случае все эти методы проверены, активно применяются сегодня на практике и заслуживают внимания не меньше, чем более привычное использование классического мауэрлата.

Источник: https://samstroy.com/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BE%D0%BF%D0%B5%D1%80%D0%B5%D1%82%D1%8C-%D1%81%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D0%BB%D1%8C%D0%BD%D1%83%D1%8E-%D1%81%D0%B8/

Стропильная система двухскатной крыши — монтаж, фото, видео

Владелец будущего частного дома при выборе крыши часто выбирает недорогой вариант с двумя скатами. Практичная и несложная конструкция такой кровли надежна, прочна и обеспечивает хорошую защиту от непогоды. Рассмотрим, как устроена стропильная система двухскатной крыши — важнейший элемент ее конструкции.

О двускатной крыше в двух словах

Большинство людей, которые решили построить новый дом, выбирая крышу, чаще всего устанавливают двухскатный вариант. Ведь это самый оптимальный выбор, он относительно просто в монтаже, недорогой и довольно надежный. В этой статье будет подробно рассмотрен именно этот тип крыши, особое внимание уделив конструкции стропил, ведь это основная часть всей крыши.

Конструктивные элементы двухскатных крыш

Вся конструкция крыши состоит из разнообразных досок, балок, брусков, которые имеют разную длину и толщину. Ниже разберем все элементы по отдельности.

Мауэрлат

Должен быть выполнен из хвойного бруса квадратного сечения, размер может быть либо 10 либо 15 сантиметров. Он монтируется поверх всех несущих стен, на которые будет опираться конструкция крыши. Крепится мауэрлат должен анкерами или резьбовыми стержнями. Этот элемент служит для распределения всей нагрузки на несущие стены.

Стропильная нога

Представляет собой брус, пятнадцать сантиметров в ширину и пять в толщину. Из них будет устанавливаться тот самый треугольник контура крыши, именно этот элемент будет брать нагрузку от погодных явлений. Оптимальным шагом между стропилами считается расстояние от 0,5 до 1,3 метра. Чем тяжелей планируется использовать покрытие крыши, тем меньше нужно делать шаги. Еще расстояние между стропилами может зависеть непосредственно от формы покрытия крыши.

Лежень

Применяется аналогичный брус как для мауэрлата. Но в этом случае он должен укладываться по плоскости вдоль внутренней несущей стены или поверх специальных колонн. Лежень выполняет похожую с мауэрата функцию, а именно, служит для распределения нагрузки от кровельных стоек.

Затяжка

Затяжки применяются для монтажа висячей стропильной системы. Они соединяют стропила во избежания расползания.

Стойки

Применяется квадратный брус, располагаются эти элементы строго по вертикали, подпирая конек, для передачи нагрузки несущей стене или колонны внутри строения.

Подкосы

Своего рода передаточное звено от стропил до несущих элементов. Скрепив воедино затяжку и подкосы, получится ферма – очень крепкая конструкция. Ферма используется при больших пролётах, где ожидается большая нагрузка на изгиб.

Обрешетка

Доски укладывается поперёк на стропила. Служат для равномерного распределения массы кровли на стропила, кроме этого, обрешетка прибавляет жесткости всей конструкции. Чаще для обрешётки используются обрезная доска, хотя допустимо и использование не обрезной доски, но с предварительно удаленной корой. Если планируется установка мягкой кровли, к примеру битумная черепица, то обрешетка делается сплошной. В этом случае применяются влагостойкие листы фанеры.

Конек крыши

Самый верхний элемент всей крыши, устанавливается горизонтально, на нём закрепляются стропильные ноги по обе стороны скатов.

Свес крыши

Этот элемент представляет собой обыкновенный свес, который свисает за пределы стен на 40-50 сантиметров, образовывая козырёк. Служит для защиты от дождя и снега.

Кобылки

Используются в том случае, когда для свеса крыши не хватает длины стропил. Кобылки закрепляются на концах стропильных ног, тем самым удлиняя их. Обычно для этого применяются доски более мелкого сечения нежили для стропил.

Виды стропильных систем двухскатных крыш

Существует всего два вида: висячие системы и наслонные системы. Первый вариант используется при строениях, ширина которых не превышает десяти метров, и не имеют внутренней несущей стены или специальных колонн под центральные опоры конструкции крыши. Второй вариант применяется при наличии несущих стен или колонн внутри дома. Еще бывает использование сразу двух системы, основной является наслонная, а там, где нет несущей стены или колонны, применяется висячая система страпил.

Стропильная система висячего типа

Как сказано выше, такая система применяется в случае отсутствия возможности установить опоры по центру. Поэтому опорами служат только две стены. Минусом такой системы является то, что затрачивается большее количество материала чем при монтаже наслонной конструкции. Объясняется это тем, что при висячем типе конструкции создается избыточная распирающая нагрузка на стены. Чтобы как-то уменьшить её, применяются так называемые затяжки, чтобы получился небольшой треугольник, который скрепляет стропила и не дает им расходится. Альтернативой затяжкам являются балки перекрытия, их применяют когда планируют обустройство мансарды.

Плюсом этой конструкции считается необязательность установки массивного мауэрлата. Достаточно обыкновенной доски, которая прокладывается через изоляционный слой, она позволяет создать достаточно ровную и крепкую ферму, обеспечивая необходимую площадь опоры. Ниже будут подробно разобраны главные виды висячих трехшарнирных стропил.

Простая треугольная трехшарнирная арка

Простая конструкция, представляет собой обыкновенный треугольник, верхние грани будут подвергаться нагрузке на изгиб. В этом случае затяжка не действует только на растяжение, и вся конструкция не будет несущей, следовательно, вместо неё можно применить стальной тяж.

Может быть несколько вариантов конструкции карнизной части. Это ортогональные лобовые врубки, а также применение дощатых или пластинчатых креплений.

Треугольная трехшарнирная арка, усиленная бабкой или подвеской

Такой метод использовался довольно давно, при строительстве крупных помещений для производства, где пролёты достигали шести метров. В небольших строения такая конструкция не применяется. Смысл её работы заключается в том, что вся масса затяжки, которая состоит из нескольких элементов, ложится на конек.

Все элементы затяжки соединяются между собой хомутом подвески при помощи прируба. Для фиксации применяются болты. Подвеска из дерева называется бабка, а из железа – тяж. Этот элемент, висит на узле карниза, а затяжка устанавливается к нему снизу через деревянные накладки.

Благодаря хомутам можно регулировать прогиб затяжки, в случае её провисания.

Треугольная трехшарнирная арка с приподнятой затяжкой

Если планируется делать полноценный мансардный этаж, то этот вариант подойдет идеально. В этом случае растяжка устанавливается не снизу, стягивая страпила, а сверху. Чем выше установлена растяжка, тем больше возникает нагрузка на растяжение. Стропила устанавливаются на балках мауэрлата по принципу ползуна. В итоге получается равномерная нагрузка по всей конструкции. Концы страпильных ног обязательно должны вывешиваться за пределы самого дома.

Во избежание провисания затяжки, её нужно уравновесить подвеской. Это следует делать в обязательно порядке, если будет монтироваться подвесной потолок или будут прокладываться слои изоляции. В случае небольшой затяжки, подвеску устанавливают к ригелю и коньку, устанавливая две доски, если затяжка длинная – монтируют несколько подвесок. В случае больших нагрузок для крепления используются хомуты. Ими же можно соединить обе части составной затяжки.

Трехшарнирная треугольная арка с ригелем

Эта конструкция применяется при максимальных распорных нагрузках. Затяжка монтируется снизу, а сверху в дополнении устанавливается ригель. Сам по себе ригель это та же самая затяжка, только сделан он для сдерживания нагрузки не на растяжение, а на сжатие. При монтаже ригеля не допустимо использование шарнирных крепежей к ногам стропил, ведь в таком случаи конструкция будет шаткая. Благодаря такой комбинации стропила становятся неразрезными балками, которые имеют три опоры и два пролета. Плюсом такой системы является еще то, что мауэрлат устанавливать нет необходимости.

Трехшарнирная треугольная арка с бабкой, дополненная подкосами

Подробнее про конструкцию с использованием бабки сказано выше. В том случае, когда стропильные ноги имеют необходимую длину, то их нужно подпирать. Роль подпорок выполняют подкосы, они позволяют снизить прогибающую нагрузку на ноги.

Как известно, висячая система используется в том случае, когда нет несущей стены внутри строения, поэтому подкосы опираются на бабку. Получается жесткая конструкция, нагрузка в которой концентрируется на верхней части, не доходя до низа стропильных ног. Затяжка в этой системе чаще используется составная, соединенная прирубом.

Имея опор на хомут бабки, она подтягивает книзу коньковый узел. А он, в свою очередь, давит на подвес и стропила, сжимая их.

Стропильная система наслонного типа

При такой конструкции строго по центру устанавливается вертикальная балка. Основная нагрузка всей конструкции крыши проходит по этой балки и уходит в несущею стену. Стена должна обязательно быть ровно посередине строения. Такая стена нужна в обязательно порядке, если ширина строения превышает десять метров.

Безраспорные наслонные стропила

Такая система способствует тому, что страпила будут испытывать только нагрузку только на прогиб, распирающего давления на стены не будет. Существует три варианта монтажа такой конструкции, все они позволяют решить вопрос с распирающим давлением.

В этом варианте в качестве опоры для стропил используется мауэрлат. Скрепляется эта система методом врубки зубом, и дополнительно фиксируется хомутами или проволокой. В результате получается очень жесткая и надежная система. Верхнюю часть стропильных ног ложиться на конёк, фиксируется по принципу скользящих опор. В обязательном порядке необходимо установить пробоины в верхней части стропил.

Второй вариант является более распространенным, в этом случае нижняя часть стропил устанавливается к мауэрлату по типу ползуна, допустимо использование и штучного бруска. Для жесткой фиксации стропил необходим вбить в них гвозди или зафиксировать стальными уголками при помощи саморезов. Верхняя часть стропил фиксируется между собой пробоинами попарно или к каждую страпильную ногу к прогону конька.

Ключевым отличием этого варианта является то, что все страпила жестко крепятся к прогону конька, создавая цельную и жесткую конструкцию. Параллельно брусу конька с двух сторон устанавливаются дощечки или бруски. При такой системе балка будет брать всю нагрузку на себя, снимая её со стропил. Такая конструкция более сложная в техническом плане, если сравнивать со вторым вариантом, по этой причине применяется редко.

Распорные наслонные стропила

Этот способ практически аналогичен трём предыдущим, но имеет одно важное отличие: установка стропил здесь осуществляется не по типу позуна, а жестко и неподвижно фиксируется. В итоге стропила оказывают распирающее давление на несущие стены строения. Такая конструкция считается неким средним вариантом между наклонной системы и висячей, позволяет их скомпоновать. Висячие стропила отличаются еще тем, что прогон в их случае не такой важный элемент, можно спокойно всё сделать без него.

При данной конструкции обязательным элементом является мауэрлат, его необходимо надежно фиксировать к стенам, и сами стены должны быть очень крепкими, желательно с железобетонным поясом по всему периметру.

Стропила, имеющие подкосы

Подкос иногда называют подстропильной ногой, он считается третьей ногой стропил. Она выполняет функцию на сжатие, монтируется под углом 45 градусов. Подкосами можно перекрывать пролеты до 15 метров, причём делать подкосы можно из балок с не очень крупным сечением, потому что здесь балка с одним пролетом как бы превращается в неразрезную балку с двумя пролетами.

Единственное требование при монтаже, это осуществить ровный срез угла подкоса, изготовленного из бруса необходимого сечения исходя из нагрузки. Никаких дополнительных расчётов не требуется, он просто подставляется под стропильной ногой и прибивается с обеих сторон. Таким образом подкос будет достаточно жестко зафиксирован и не сможет смешаться в стороны.

Стропила на подстропильных балках

Если в строении имеется две несущих стены, то в таком случае используется две подстропильные системы. Опорами будут служить как стены дома, так и специальные стойки, на которые будут ложиться балки вдоль дома. Если прогонов нет, то нужно устанавливать стойки под каждую стропильную ногу. Сверху страпила соединяются между собой и фиксируются накладками из стали или дерева. В таком случае, без конькового прогона, появится распор.

В данной конструкции затяжки располагаются ниже прогонов сквозного типа – таким образом аннулируется в безраспорной системе распор. Для повышения жесткости к стойкам снизу монтируют схватки, которые будут работать как ригеля, принимая на себя нагрузки сжатия. Кроме этого, схватки не дают стойкам завалится в бок. Расшивки устанавливаются крест-накрест.

монтажа стропильной системы двускатной крыши

Источник: http://2797921.ru/stropilnaya-sistema-dvyhskatnoy-krishi/
