Установка стропил на балки перекрытия

В этой статье:

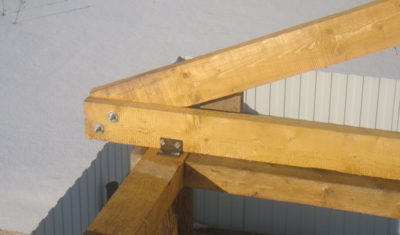

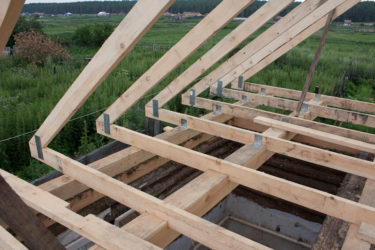

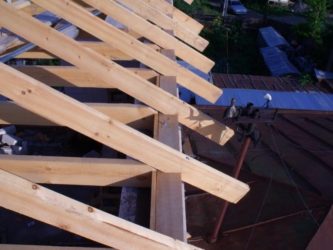

Монтаж стропил на балки перекрытия

При строительстве индивидуального дома крепление стропил к балкам перекрытия можно выполнить разными способами.

Кровельная система любого здания выполняет важнейшую функцию – защищает строение от воздействия атмосферных осадков.

Исходя из этого, к ней предъявляются высокие требования по надежности. Прочность всей кровли складывается из суммарной прочности всех составляющих узлов и элементов.

Виды стропильных систем

При строительстве любого здания на усадьбе, будь то дом, баня или летняя кухня, приходится уделять большое внимание выбору типа кровли.

Несмотря на то, что плотники, которых привлекают к выполнению строительно-монтажных работ, обладают достаточным опытом, на каждом новом объекте им приходится приспосабливаться к конкретным условиям. Особенно в тех ситуациях, когда дом возводится без детальных чертежей.

Выбор сечения балки перекрытия и способ крепления стропил делается по аналогии с другими объектами.

Прежде чем начинать монтаж кровельной системы, выбирается определенный тип кровли – металлочерепица, ондулин или традиционная профилированная сталь.

Перечень кровельных материалов можно продолжить.

В этом контексте важно подчеркнуть, что выбирать конкретный материал необходимо с учетом габаритов здания. Одно дело, когда требуется покрыть баньку размером 3х4 м.

В этом случае дешевле использовать балки перекрытия небольшого сечения, крепление стропил к балкам выполнить с помощью металлических уголков, а в качестве кровельного материала взять рубероид с насыпкой.

При строительстве особняка большой площади подобный подход не годится. Для такого объекта важно выбрать соответствующую стропильную систему, которая будет надежной и легкой.

Проектируя конструкцию кровли, рассчитывая сечение балок перекрытия и способы крепления стропил, необходимо учитывать следующие параметры:

собственную массу стропильной системы;
массу кровельного материала;
величину атмосферных нагрузок.

Это очень важный этап в процессе проектирования дома. От полученных расчетов зависят объем и глубина залегания фундамента, а также толщина стен.

Можно поступить и по-другому, когда сруб уже готов и осталось только смонтировать кровлю. В такой ситуации надо выбрать одну из двух стропильных конструкций – с висячими стропилами либо с наслонными.

Висячие стропила можно использовать для относительно небольших построек. Если ширина дома не превышает 6 м, то выбирается данная система.

Нижняя часть стропильной ноги крепится на мауэрлат, а вверху выполняется опирание одного стропила на другое. Мауэрлат – это деревянный брус, который уложен наверху стен по периметру дома.

Чтобы уменьшить распирающее усилие стропил на стены, в конструкции предусмотрен поперечный брус, который называется затяжка.

Наслонными конструкциями оборудуют большие дома, шириной от 10 м и более. При этом внутри здания посередине должна иметься стена или специальные колонны.

Виды опорных узлов

Все узлы крепления стропил выбираются с таким расчетом, чтобы обеспечить каркасу кровельной системы достаточную прочность. Монтаж конструкции выполняется с учетом конкретных технических условий.

В строительной практике используются следующие способы фиксации:

к балкам перекрытия;
к мауэрлату;
к верхнему брусу стены.

При креплении стропил к балкам перекрытия или к мауэрлату очень важно исключить возможность смещения стропила с опоры.

Те места, где к стенам крепятся стропила, называются опорными узлами. Согласно действующим строительным нормам, в конкретных местах узлы должны обладать определенной степенью свободы.

Жесткое крепление

К балкам перекрытия домов из кирпича, газобетона или пеноблоков стропила крепятся жестко.

В данном случае опирание стропильной ноги выполняется изначально с максимальной надежностью. Такой подход обусловлен особенностью основного строительного материала.

Главное заключается в том, что кирпичное строение не дает усадки.

Из этого следует, что кровельная система не будет испытывать асимметричных нагрузок и возникающих в результате этого внутренних напряжений в течение всего периода эксплуатации.

Монтаж кровли выполняется с использованием специальных крепежных элементов.

Жесткое крепление стропила на балку перекрытия можно выполнить следующим способом:

болтовым соединением;
врубкой на стропильной ноге;
нашивкой подпорных стоек.

В настоящее время для более прочного соединения элементов кровельной системы применяются металлические уголки. Предпочтительнее выбирать крепежные элементы из оцинкованной стали.

Стропила традиционно крепятся к балкам перекрытия гвоздями.

При таком способе гвозди забиваются с двух сторон так, чтобы внутри массива они перекрещивались.Каждый из перечисленных способов обеспечивает жесткую фиксацию соединяемых деталей.

Шарнирное крепление

Жесткие узлы крепления стропил к балкам перекрытия выполняются не всегда. Надо знать, что это правило применяют при возведении домов из бруса или бревна.

Древесина обладает свойством уменьшаться в объеме при высыхании.

Эту особенность не устраняют предварительная сушка и оцилиндровка бревен. В течение первого года после возведения деревянный дом «дает» окончательную усадку.

Если монтаж кровельной системы выполнен жестко, то велика вероятность нарушения целостности конструкции.

Специальные механизмы из металлических деталей, которые иногда называют салазками, обеспечивают перемещение кровельной конструкции относительно стен дома. Крепление стропил такого вида к балкам перекрытия не снижает общей надежности здания.

Основное назначение приспособлений такого типа заключается в том, чтобы предотвратить возникновение нежелательных внутренних напряжений в местах соединения кровли и стен.

Монтаж шарнирного соединения выполняется таким образом, чтобы обеспечить свободный ход стропильной ноги от 5 до 15 см.

Если предполагается, что кровля будет испытывать большие механические нагрузки, то шарнир крепится с обеих сторон стропила.

Некоторые тонкости

Механизмы крепления стропил к балкам перекрытия зависят от конструкции кровли и угла наклона скатов. Балки перекрытия фиксируют с определенным выносом за пределы периметра дома.

Это делается для того, чтобы дождевая вода при скатывании с крыши не подмывала фундамент строения.

Когда площадь ската установлена круто, это значит, что снеговая нагрузка на кровлю в зимний период будет незначительная.

При такой конструкции можно использовать крепежный узел с одинарным зубом. Жесткость соединения в таком случае будет вполне достаточной.

Когда крепление стропил к балке перекрытия выполняется под углом менее чем 35 градусов, надо использовать двойной зуб.

При этом зуб вырезается на стропильной ноге, а в балке выдалбливается гнездо. Чтобы не снижать прочность балки, глубина гнезда не должна превышать 1/3 толщины.

Установка стропильных ног по обозначенным местам выполняется попарно. Врубка в балке выполняется на расстоянии не менее 30 см от края.

Если не соблюдать это требование, то возникает вероятность скола древесины на конечном участке. В реальности такое случается нередко.

Когда для крепления стропил к балкам перекрытия применяются болты, надо обязательно подкладывать под головку и гайку металлические пластины или шайбы.

Это делается, чтобы головка болта не втапливалась в древесину.

Перед креплением стропил нужно обязательно проверить горизонтальность расположения балок перекрытия.

Балки закрепляют через одинаковый интервал, чтобы нагрузка на стены распределялась равномерно.

Если при монтаже допускается отклонение одной или нескольких балок, то в результате нарушится геометрическая форма всей крыши.

Практика возведения жилых домов из различного материала показывает, что крепить стропила к балкам перекрытия можно различными способами. При этом очень важно обеспечить надежность соединительных узлов.

Если сказать коротко, то прочность определяется аккуратно выполненными запилами и врубками, а также качеством крепежных элементов.

Выбирать уголки и пластины для крепления нужно из стали с антикоррозийным покрытием.

Источник: https://www.stoydiz.ru/stroitelstvo-kottedzhej/kreplenie-stropil-k-balkam-perekrytiya.html

Как крепить стропила к балкам перекрытия

Во время возведения крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи.

От этого, так же как и от качества используемых материалов, будет зависеть прочность и долговечность всего строения.

Например, крепление стропил к балкам перекрытия, как проводится подобная работа? Такая конструкция крыши, где используется такое соединение, встречается не так часто.

Но если вам предстоит выполнить эту операцию, то знать все ее нюансы вы должны. Именно об этом и пойдет речь в статье.

Когда так поступают

Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться.

При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы.

Именно этот компонент будет нести на себе все основные нагрузки.

Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;
дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат, а потом к ним крепить стропила;
практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.

Источник: https://stroypodskazka.com/montazh-stropil-na-balki-perekrytiya/

Вопросу прочности системы кровли всегда уделяют самое пристальное внимание, потому как от данного этапа строительства многое будет зависеть. Например: защищенность жилища от окружающей среды, неблагоприятных погодных условий.

А ошибки, сделанные в организации такого важного фактора, как крепление стропил к балкам перекрытия, грозят различными бедами, от незапланированных ремонтов и до демонтажа кровли с возведением альтернативного каркаса. Стропила и балки перекрытия – незаменимые сегменты конструкции системы кровли.

Обычно при их изготовлении используют древесину. А крепятся они также различными способами, о которых поговорим в сегодняшней статье.

Стропильная система крыши: один из возможных вариантов

Особенности систем стропил

Но вначале, буквально несколько слов об особенностях стропильных систем – они ведь тоже бывают разные, и от этого напрямую зависит: как крепить стропила к балкам. Проектируя конструкцию, обычно выбирают самый подходящий в конкретном случае вариант. Имеются стропила:

Первого типа сегменты берутся для возведения легких кровель довольно больших площадью. Опорой им будут стены здания. Система со вторым типом стропил – посложнее, в ней стропильные ноги опираются на добавочные точки.

При сооружении стропил вся конструкция может базироваться на мауэрлате. Такой способ наиболее популярен и эффективен при сооружении крыши кирпичных и блочных жилищ.
Если же вверху стен идет, к примеру, монолит – бетонная балка, или же стены здания выполняются из брусьев (бревна), крыша обычно опирается не в мауэрлат, а в горизонтальные балки перекрытия, что перекрывают коробку строения поперек.
Кровельные конструкции с опорой в балки – простейшая вариация возведения мансардной, более легкой крыши. В проекте главное правильным образом рассчитывать толщину и балок перекрытия, и ног стропил, учитывая возможные нагрузки на всю конструкцию кровли. А при осуществлении монтажа нужно правильным образом выполнять опору стропил в балки перекрытий. Крыши с опорами системы стропил на перекрывающие балки (без участия мауэрлата) могут монтироваться при том условии, что стенки постройки будут в состоянии выдержать довольно масштабные нагрузки в точках приложения.

Стоит дополнительно отметить, что правильный выбор варианта монтажа стропил, а также максимальное соблюдение технологий зодчества будет оптимально гарантировать отсутствие риска повреждения для всех узлов креплений стропил к балкам в частности, кровли в целом.

Методика крепления

В нынешних условиях практикуется несколько вариаций крепления стропил к стенкам строений.

Используя мауэрлаты.
К балкам (перекрытию).
Конструкция с затяжками.
Скрепление с венцом вверху при строительстве срубов из брусьев.
Верхняя обвязочная система для строения, которое возводится по каркасным технологиям.

Детали для крепежа

Для монтажа стропильных систем применяются деревянные, а также детали из металла. К первым можно отнести: брусок, треугольник и нагель, тому подобное. Металл в деталях крепежа довольно широко представлен: гвоздями, уголком, болтами и шурупами, хомутами и скобками. А также спецустройствами для установки стропила, которые именуются «салазки».

Крепления такого рода применяемы при монтажных работах на несущих балках перекрытия, в ходе возведении зданий из древесины. Их главные преимущества: не требуется врезок в сами балки, а закрепление осуществляется с помощью болтов с шурупами больших гвоздей.

Мауэрлат

Популярным методом закрепления стропильных систем внизу считается соединение с мауэрлатом. Но, несмотря на распространение, чтоб выполнить данную работу качественно, необходимо знать некоторые нюансы. Ведь если что-то пойдет не так, это может отразиться на надежности и сроке эксплуатации всей крыши.

Перед тем, как осуществлять крепеж стропила к мауэрлату, снизу стропильных ног необходимо сделать специальные врезки. Устанавливать конструкцию без них не рекомендовано, так как в нагрузке грань бруска будет соскальзывать с гладкого покрытия балки.
Что же касается выемок в самом мауэрлате (сделать их или же не стоит), может зависеть от тех материалов, из которых он изготовлен.
В случае использования древесины из твердой лиственной породы, опытные мастера советуют сделать надрез в балке мауэрлата – она совокупно с проделанным резом стропильной ноги надежно создаст замок «в упор». А когда вы используете мауэрлат из хвойных пород, прорезь осуществлять нежелательно – она приведет к возможному послаблению для всего обустройства.
От методики скрепления стропил с мауэрлатом может зависеть надежность крыши при различных условиях погоды.

Как скрепить с мауэрлатом

Соединение: стропильная нога + балка

Любая крыша под воздействием на нее различных видов нагрузки осуществляет стремление «поплыть» по сторонам и книзу. Чтоб не довести до такого, применимы разные способы, которые станут препятствовать смещениям сегментов стропильных систем.

Одним из проверенных временем и опытом мастеров методов является вырезка разъемов в стропильных ногах, что будет возможным осуществить путем соединений при помощи зуба с упором, с шипом или опоры стропила на балочное перекрытие.

Врубку в первом варианте используют, если у кровли большой уклонный угол. Это значит, что прикрепление стропил ведется под углом более 35о.

В стропильной ноге делают зуб с упором и с шипом, а в теле балки под шип делают соответствующее гнездо (заглубление врезки до одной трети толщины самого бруса, иначе будет осуществляться ослабление конструкции).

Врез проводят, отступив от края на расстояние не более 40 см, в таком случае обычно удается избегнуть скола. А чтоб не допускать сползания соединений вбок, одинарный зуб создается вместе с шипом.

Врубки с 2-ми «зубами» могут применяться для пологой кровли, в случае, когда угол меж соединяемыми элементами не будет свыше 35о. Сам процесс реализуется одной из следующих методик:

в 2 шипа;
в упоры – без участия шипов;
в упоры, дополняемые шипами;
скрепление замочного плана с 2-мя шипами (возможны и иные вариации).

Для 2-х зубов вход по своей глубине обыкновенно одинаковый. Однако, в некоторых вариантах 1-й из дополняемых шипами зубьев заглубляется на треть от толщины всей балки, а 2-й – на половину.

При обустройстве крышных конструкций может быть задействована и методика, когда соединяются друг с другом: стропильная нога плюс потолочная балка из перекрытия (используется довольно нечасто).

В этом случае в ноге сооружают упорный зуб таким образом, чтоб 1-я из плоскостей укладывалась на плоский балочный срез, а 2-я – фиксировалась в вырез, который заглубляют в треть толщины балки.

Для пущей прочности кроме врубок зачастую выполняется еще и дополнительное присоединение с помощью болтов и хомутов.

На коньке

Современные мастера при возведении крыш применяют несколько разновидностей креплений стропильной системы на коньке:

стык в стык;
на прогон;
внахлест на прогон верхнего конька.

Соединение стык в стык. Вверху сегмент стропила срезают углом (что равен запланированному кровельному наклону). А затем упирают в противоположную ногу, где таким же образом выполняется обрезание, но только в ассиметричном направлении. Это делать лучше по предварительным шаблонам. В некоторых случаях обрез выполняется при монтаже, а выпил осуществляется через 2 бруса.

Установка на прогон схожа с вышеуказанной вариацией. Отличия будут в монтаже самой коньковой балки. Эта конструкция отличается большой надежностью, однако ею можно злоупотреблять не всегда, так как тут потребуется добавочное осуществление монтажа опорных балок.

Как результат: чердак не очень удобен для дальнейшего использования. Данный метод позволит выполнить работы по установке пар стропильных ног на месте, без всяческих предварительных «реверансов» и шаблонов.

Верхние сегменты ног в таком случае упираются в балку конька, а нижние – в мауэрлат.

Внахлест на прогон конька. Здесь выполнение монтажа происходит так же, как в предыдущем варианте, лишь верхние стыки стропил осуществляются внахлест, соприкасаясь сверху не торцами, а своими боковыми сторонами. Крепежом в данном случае будут выступать болты (как вариант – шпильки).

Принцип расчета

На подготовительном к строительству этапе нужно заранее выполнить расчет стропил с балками перекрытия. В проектировании каркаса кровли учитываются климатические и другие особенности конкретного региона, характерная для него снеговая, ветровая нагрузка.

На основании этих данных и СНиПа, определяющих относительные и допустимые прогибы, и будет выполняться расчет сечения для всех элементов системы: кровельных балок, стропил, других частей фермы. Требуется также выполнить и конструкционные вычисления, определяющие шаг укладки для балок.

А межбалочное расстояние в свою очередь определяет шаг для размещения стропильных ног.

Как видим, возвести систему стропил крыши вполне реально и своими руками, если изучить весь процесс пошагово: от покупки материала до определения выдерживаемой конструкцией здания нагрузки и способов крепления стропил к балкам перекрытия.

Рекомендуем посмотреть видео об установке стропил:

Источник: https://viascio.ru/krovlya/kreplenie-stropil-k-balkam-perekrytiya

Крепление стропил к балкам перекрытия

Крепление стропил к балкам перекрытия обычно требуется при возведении легких мансардных крыш. Выбор оптимального варианта монтажа и соблюдение технологии позволит гарантировать надежность узлов крепления.

Источник: https://antei-remont.com/ustanovka-stropil-na-balki-perekrytiya/

Балки перекрытия и стропила — способы крепления

Прочности несущих систем кровли необходимо уделять особое внимание, поскольку от этого зависит защита здания от непогоды. Ошибки, допущенные при креплении стропил к балкам, чреваты большими неприятностями, вплоть до ремонта крыши или даже ее демонтажа и создания нового каркаса. Стропильные балки — это незаменимая часть всей конструкции крыши. Их изготавливают из древесины и металла, в продаже также имеется балка жб стропильная.

При разработке проекта кровли и при ее создании учитывают множество факторов, создающих нагрузки на стропильные конструкции, среди них:

вес покрытия и других элементов кровельного «пирога»;
сила ветра;
наибольшая возможная толщина снега на крыше;
наличие оборудования и других нагрузок на каркас.

К основным элементам кровельной конструкции, на которые ложится больше всего нагрузок, относятся:

стропильная система или ферма;
составные балки.

Безусловно, качество материала, из которого производятся вышеперечисленные материалы, имеет огромное значение, но не менее важным является прочность и надежность соединения элементов деревянной стропильной фермы крыши между собой.

Если в частных домах используют деревянные стропила, то в общественной застройке используют стропильные жб балки.

Двутавровые деревянные балки

Двутавровые деревянные балки — это конструктивный материал, который применяют для строительства зданий по каркасной технологии, а также для устройства перекрытий. У них отсутствуют недостатки, присущие древесине, а благодаря наличию двутаврового сечения достигнуты высокие прочностные характеристики. Стыковка двутавровых балок производится при помощи плотницкого инструмента.

Способы крепления стропил к стенам

На сегодняшний день основные варианты установки стропил и крепления их к стенам домов следующие:

с использованием мауэрлата (см. фото);
крепление стропил к балкам перекрытия;
с затяжкой и подстропильными деревянными брусками;
соединение с верхним венцом стен при постройке срубов;
с применением верхней обвязки дома, возведенного по каркасной технологии.

Крепежные детали для стропил

Для сборки стропильной конструкции используют деревянные элементы и металлические изделия. К деревянным крепежам относятся: бруски; треугольники; нагели и т.д.

Металлические крепежные детали – это гвозди, болты, стальные уголки, шурупы, шпильки, хомуты, скобы, специальные устройства для стропил, называемые салазками или ползунками и многое другое.

Крепления для балок WB используют при монтаже несущих балок для деревянных конструкций при постройке домов из дерева. Его преимущество заключается в том, что не требуется врезка в балку, а крепление выполняется при помощи гвоздей, шурупов или анкерных болтов.

Способы крепления стропил к мауэрлату

Наиболее распространенным способом крепления стропил в нижней части считается их соединение с мауэрлатом. Несмотря на его популярность, выполнить качественно такую работу получится не у каждого строителя, а это не может не отразиться на прочности и надежности крыши.

До того, как крепить стропила к балкам мауэрлата внизу стропильной ноги делается специальный вырез. Устанавливать без этого стропила нельзя, поскольку при малейшей нагрузке плоская грань бруса соскользнет с поверхности балки. Что касается выемки в мауэрлате, то делать ее или нет, зависит от материала его изготовления.

В случае применения древесины твердых лиственных пород, специалисты рекомендуют делать в балке надрез – она вместе со сделанной в стропильной ноге прорезью будет создавать упорный замок. Когда мауэрлат изготовлен из хвойной древесины, прорези делать нежелательно, так как они приведут к ослаблению конструкции. От способа, каким выполнено крепление балок к мауэрлату зависит состояние кровли в разных погодных условиях.

Соединение балки со стропильной ногой

Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

зуб с одним упором;
зуб с шипом и упором;
опирание стропил на балки перекрытия.

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

два шипа;
упор без шипа;
упор, дополненный шипом;
соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Соединение стропил на коньке крыши

В настоящее время в сфере строительства при создании стропильной системы используется 3 способа соединения стропил на коньке:

соединение встык;
установка на коньковый прогон;
крепление внахлест на коньковый прогон.

Чтобы понять, какой вариант предпочтительнее, необходимо разобраться, как их выполняют.

Соединение встык. Верхнюю часть ноги стропила обрезают под углом, который равен углу наклона кровли и упирают ее в другую стропильную ногу, на которой также выполнена обрезка только в противоположном направлении. Такую работу выполняют согласно предварительно выполненному шаблону. В ряде случаев для обеспечения в упоре большего напряжения, обрезку выполняют при проведении монтажа, при этом пропил делается через оба бруска, в результате чего две плоскости плотно прилегают одна к другой. Затем стропила между собой соединяют при помощи длинных гвоздей.

Когда используется данный способ, для дополнительного крепления применяют металлическую или деревянную накладку – ее устанавливают при помощи болтов или забивают гвозди в месте стыка.

Установка на коньковый прогон. Этот способ во многом похож на предыдущий метод. Отличие заключается в монтаже коньковой балки. Подобная деревянная конструкция крыш отличается надежностью, но ее не всегда можно использовать, поскольку здесь требуется дополнительный монтаж опорных балок и тогда чердаком не очень удобно пользоваться.

Этот вариант позволяет выполнять работу по установке каждой пары стропильных ног непосредственно на месте без предварительных работ и применения шаблонов. Верхний край ноги в данном случае упирается в коньковую балку, а нижний — на мауэрлат.

Крепление внахлест на коньковый прогон. Выполнение работ проходит аналогично предыдущему варианту, только верхний стык стропил осуществляется внахлест. Они соприкасаются вверху не своими торцами, а боковыми сторонами. Крепежными элементами являются болты или шпильки.

Ремонт стропильной конструкции

Частный дом эксплуатироваться может не один десяток лет и часто возникает ситуация, когда необходимо отремонтировать элементы стропильной конструкции. Состояние каркаса крыши и кровельного покрытия необходимо постоянно контролировать, поскольку их разрушение приводит к большим неприятностям. При обнаружении дефектов надо принимать экстренные меры.

Проблема: начал загнивать конец стропильной ноги, опирающийся на мауэрлат. В такой ситуации на перекрытие чердака помещают бревно, оно должно опираться на несколько балок (установка балок перекрытия должна быть надежной). Под ремонтируемую стропильную ногу подкладывают подкосы – надо, чтобы они упирались в бревно. Между крайним подкосом и местом загнивания расстояние должно превышать 20 сантиметров. После того, как поврежденный отрезок удален путем выпиливания, на его место монтируют предварительно подготовленный вкладыш.

Проблема: в середине стропильной ноги обнаружено гниение древесины. С целью усиления стропильной конструкции по обеим сторонам поврежденного элемента прибивают деревянные накладки из досок толщиной 50-60 миллиметров. Гвозди для крепления забивают по их краям в неповрежденную часть стропила.

Проблема: поврежден мауэрлат. Когда это незначительный участок, специалисты советуют установить подкосы с прикрепленной к ним при помощи скоб стропильной ногой. Подкосы монтируют с опорой на неповрежденную часть мауэрлата. В том случае, если область повреждения мауэрлата значительна, тогда к стропильной ноге прибивают накладку из досок, их в свою очередь крепят в новый мауэрлат, устанавливают который немного ниже поврежденного. Монтируют дополнительный мауэрлат в стену с использованием штырей, при этом монтаж мауэрлата выполняют в соответствии проекта.

Проблема: в стропильной ноге появилась трещина, в результате чего произошел прогиб кровли. Для проведения ремонта надо заготовить 2 доски, одна из них станет отжимной стойкой, а вторая — для нее опорой. Опорную доску крепят перпендикулярно несущим балкам перекрытия чердака.

Отжимную стойку устанавливают на ранее закрепленную опору и подводят ее под прогиб ноги. Между концом отжимной стойки и опорной доской вбивают 2 клина один навстречу другому. Их продолжают забивать, пока прогиб не будет устранен. На место, где располагается трещина, накладывают две доски, длина которых не менее, чем на метр превышает размер поврежденного участка.

Их закрепляют болтами. Затем клинья выбивают, убирают опорную доску и временную стойку.

Проблема: требуется усиление стропильной системы, поскольку новый кровельный материал тяжелее прежнего. Для этого увеличивают основное сечение стропил, наращивая его досками. Какую величину необходимо нарастить (но не более 5 сантиметров) определяют при помощи расчетов. Прокладку и стропильную соединяют с использованием гвоздей.

Источник: http://gs-dom.ru/balki-perekrytiya-i-stropila-sposoby-krepleniya.html
