Установка стропил на мауэрлат двухскатной крыши

Как правильно сделать стропильную систему двухскатной крыши своими руками

Стропильная система двухскатной крыши — несложная конструкция, доступная для устройства своими руками даже начинающему застройщику. Нужно лишь предварительно сделать подсчеты, ознакомиться с деталями и этапами возведения кровли, подсчитать нужные для монтажа материалы. При расчетах, следует учесть, что несущая способность двухскатной крыши зависит от влияния на нее нагрузок от ветра, снега, веса материалов.

Для того чтобы процесс строительства стропильной системы двухскатной крыши дался Вам как можно легче, ниже представлена подробная пошаговая инструкция по монтажу стропильной системы своими руками.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Обратите внимание! Пиломатериал должен быть сухим с влажностью не более 20 %. Перед установкой его следует обработать огнезащитными составами и антисептиками против грибковых заболеваний.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.

Инструменты для возведения стропильной системы

Для монтажа стропильной системы двухскатной крыши понадобятся следующий набор инструментов:

• рулетки, разной длины 5, 10, 20 метров;
• маркеры, карандаши;
• шнур, для натяжки;
• молотки, разных назначений, гвоздодер;
• ножницы, для раскроя;
• кровельный нож;
• шпатель;
• скотч;
• ножовки, электропила, электродрель с различными сверлами и насадками;
• шуруповёрт с насадками;
• разметки, уровни горизонтальный и вертикальный;
• рейки, линейки;
• пена монтажная;
• страховочный ремень и веревка — для безопасной работы.

Весь инструмент на кровле содержать в сумке для инструментов, в целях безопасности.

Насланные стропила

Опираются на мауэрлат и стойки, установленные на внутреннею стену, с равным стропилам шагом. Для придания жесткости при пролетах 6 м, дополнительно ставят подкосы.

Схема наслонных стропил двускатной крыши

Висячие стропила

Если здание небольшой ширины, можно устраивать стропильную систему, когда стропила опираются на мауэрлат или стены, без промежуточных опор. Максимальный пролет — 9 метров. Такие кровли иногда, можно устраивать без мауэрлата. Стропила устанавливаются на стену, с использованием прокладок, на стропила в таком варианте, действует изгибающий момент.

Что бы разгрузить, ставятся деревянные или металлические накладки. Они надежно укрепляют угол. Для висячих стропил большего пролета устанавливается бабка и подкосы. Для висячих систем, стропило устраивают большего сечения, и пиломатериал выбирают не ниже I II сорта.

Схема висячих стропил двускатной крыши

Расчет стропильной системы

Определить нужное в стропильной системе сечение бруса двухскатной крыши, можно собрав все нагрузки, воздействующие на нее: вес покрытия, обрешетки, снега, давление ветра, осадки.

Постоянные нагрузки можно определить по весу 1 м2 кровельного покрытия, обрешетки. Важно что бы вес на 1 м2 кровли был в пределах 40-45 кг.

Переменные нагрузки от снега, ветра рассчитываются по табличным значениям нормативных документов СНиП, в зависимости от высоты здания, температурной зоны. Нагрузка от снега, равна его весу, умноженного на коэффициент, зависящий от уклона ската. Все эти расчеты выполняются при проекте.

А если нет проекта, и кровля возводится на небольшое здание? Нужно посмотреть на строительство дома по соседству, которое выполняется по проекту, по площади кровли одинаковой с вашей постройкой. Стропильная система двухскатной крыши послужит образцом.

Размеры бруса для стропила

На верхней точке укладывается конек, который соединяет стропила. Высота конька зависит от наклона кровли. На наклон влияет выбор материала покрытия. Минимальные размеры таковы:

• для черепичных кровель, шифера 22 гр.;
• для металлочерепицы — 14 гр.;
• ондулин — 6 гр.;
• профнастил — 12 гр.

Оптимальный угол 35-45 гр. наклона, обеспечивает быстрый сброс воды и снега. В регионах с сильными ветрами, кровли делают пологими и тогда угол наклона в пределах 20-45 градусов.

Определить высоту можно по формуле: Н=1/2Lпр*tgA. Где А угол наклона, L-ширина здания.

Рассчитать длину стропила на двухскатную крышу, можно по формуле: Lcтр=1/2Lпр*sinA.

Задача упрощается, при использовании готовой таблицы. От ширины здания и угла наклона, зависит коэффициент. Коэффициент умножить на 1⁄2 ширины здания.

Стропила изготавливают из брусков сосны или ели, сечением 50×100 мм, 50*150 мм.

Размер стропил зависит от шага. Шаг стропил меньше, устанавливается большее количество, сечение будет уменьшаться. Расстояние между стропилами у двухскатной крыши находится в диапазоне от 600 мм до 1800 мм, все зависит от конструкции крыши и используемых для её строительства материалов.

Таблица размеров стропил, в зависимости от шага их установки

Длинастропил, мм	Расстояние между стропилами, мм	Размер сечения бруса стропил, мм
до 3000	1200	80 × 100
до 3000	1800	90 × 100
до 4000	1000	80 × 160
до 4000	1400	80 × 180
до 4000	1800	90 × 180
до 6000	1000	80 × 200
до 6000	1400	100 × 200

Кровля не оканчивается на уровне стен, ее продлевают на 500 мм наружу.  Стропильная нога может выступать, или наращивается доска или брусок. В таком случае влага не попадает на стену, не заливается фундамент.

Пошаговый монтаж конструкции стропильной системы двухскатной крыши

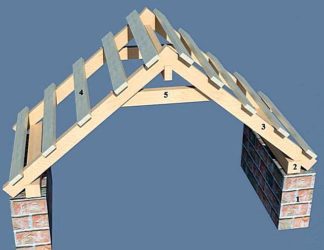

Стропильная система двухскатной крыши состоит из следующих элементов:

1. Мауэрлат.
2. Лежни.
3. Стойки.
4. Стропила.
5. Подкосы.
6. Затяжки.
7. Обрешетка.

Монтаж мауэрлата

Крепеж мауэрлата к монолитному железобетонному поясу

Мауэрлат распределяет равномерно нагрузку на стены здания, его монтаж можно выполнить несколькими способами:

• крепиться к стене через армированный железобетонный пояс со шпильками;
• шпильки вставляются в кладку;
• простой и распространенный способ для простых кровель, крепление катанкой.

Для него берут брус сечением 100×100 мм,150×150 мм или 200×200 мм. Какое сечение выбрать, зависит от размеров кровли и ее покрытия. Мауэрлат стыкуют по длине, для этого сделать запил по 100 мм, длиной 500 мм, сложить бруски и скрепить шпильками.

В углах мауэрлат связывают врубками в пол бруса, скрепляют скобами или болтами. У деревянных построек, мауэрлат это, последний венец. На кирпичных стенах, выполнить монолитный армированный железобетонный пояс, сечением 400×300 мм. По поясу выставить штыри с резьбой 12 мм в диаметре, через 120 мм, для крепления.

В мауэрлате высверлить отверстия диаметром 12 мм, уложить, так чтобы штыри прошли в отверстия. Сверху затянуть гайками. Предварительно под брусок укладываем два слоя рубероида или толя. С наружной стороны стены, мауэрлат заложить кирпичом. Укладку мауэрлата выполнить на ровное по горизонтали и вертикали основание. Нужно проверить уровнем горизонтальность поверхности. Проверить диагонали. При необходимости выровнять подкладками.

Инструкция монтажа лежней, стоек, стропил, подкосов и затяжек

Устройство стропильной системы двухскатной крыши своими руками выполняется в следующем порядке:

1. Произвести монтаж лежня, при насланных стропилах.
2. Разметить шаг установки стропильных ног.
3. Заготовить по размеру стойки.
4. Установить их, если есть необходимость раскрепить распорками.
5. Уложить прогон. Проверить геометрию. Установить крепеж.
6. Примерить первую стропильную ногу, разметить места подрезки.
7. Сделать разметку точек и установить стропила в начале и конце крыши, натянуть между ними шнур, для того что бы выравнивать по нему остальные элементы.
8. Установив стропильную ногу, прикрепляем её вначале к мауэрлату, потом к прогону конька, друг к другу.
9. Прикрутить проволокой к мауэрлату каждую вторую ногу.

Крепление стропил к мауэрлату делают при помощи врубок, упорных уголков и подшивного опорного бруска. Укрепить гвоздями или скобами.

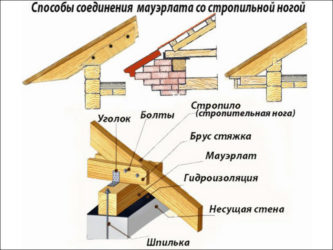

Способы крепления стропил к мауэрлату

Опорные стойки установить на лежни или подкладки и накладки. Лежень это брус 50×100 мм или 50×150 мм, укладывают на среднею стену по прокладке из рубероида. Под подкладки выложить кирпичные столбики, высотой 2 кирпича.

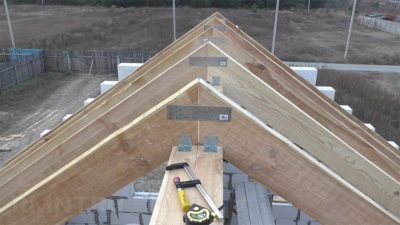

Стропильные ноги между собой соединяются на коньке. Рассмотрим распространенные узлы соединения стропильной системы:

1. Делают пропилы у одной ноги и запил у другой. Вставляют одну ногу в пропил другой и скрепляют болтом.
2. Устанавливают накладки, деревянные или металлические.
3. При помощи врубок в прогон, закрепляют гвоздями или болтами.

Способы соединения стропил на коньке

Для устойчивости кровли к ветровым нагрузкам, устанавливают затяжки, подкосы и прогоны. Затяжка это брусок 100×150 мм, прогоны и подкосы выполняются из бруска 50×150 мм или 100×150 мм.

С установкой схваток надежность конструкции стропил повышается. Сечения бруса одинаково со стропилами. К ногам крепятся болтами или гвоздями. Устройство подкосов добавляет жесткости конструкции. Их устанавливают плотно, к поверхности стропила

Пиломатериал имеет стандартную длину 6 м. Стропила могут быть длиннее. Тогда необходимо стыковать их. Есть несколько способов соединения:

1. Скрепить, наложив бруски с двух сторон в месте стыка, соединить их гвоздями в шахматном порядке.
2. Соединить нахлестом, одной части стропила на другую, на расстоянии 1 метра, крепить гвоздями в переменном порядке.
3. Выполнить прируб наискось, вырубить часть ног стропила, соединить их, укрепив болтами.

Устройство обрешетки

По стропилам кровли устраивается обрешетка. Она служит для распределения нагрузки от кровельного материала, снега на стропила. Играет роль воздушного зазора между кровлей и стропильной системой.

Конструкция обрешетки зависит от принятого кровельного материала:

• под мягкую черепицу обрешетку делать сплошной, на стропила укладывается антиконденсатная пленка, сверху прижимается контр рейкой, на неё прибивается обрешетка, затем плиты ОСП и подкладочный ковер, на верх укладываем черепицу.
• под кровлю из профнастила обрешетку выполнить разреженную. Шаг обрешетки зависит от марки профнастила, его толщины и угла наклона кровли.
• обрешетку под стандартный шифер делать с шагом 500 мм из бруска 75×75 мм или 50×50, а так же доски от 30×100 мм. Следует учесть особенности конструкции кровли, при окончательном выборе подходящего варианта.

Пиломатериал, из которого изготавливается обрешетка, это сосна первого или второго сорта. Ширину желательно брать не больше 14 см. При ширине более, доски могут покоробиться и повредить кровельный настил. Длина гвоздей в три раза должна превышать толщину обрешетки. Доски уложить вдоль конька. Первую доску установить большей толщины на высоту кровельного покрытия.

Сплошную обрешетку устраивать по скату кровли.

Первым слоем класть вдоль конька доску от нее на расстоянии 500-1000 мм следующею и так далее. Вторым слоем стелить обрешетку направлением вдоль стропил. Стык между досками устраивать только на стропилах в разбежку. Гвоздь утапливать полностью с головкой в мякоть древесины.

Рекомендуем посмотреть видео, где наглядно можно посмотреть на конструкцию стропильной системы двухскатной крыши, послушать советы профессионалов по строительству крыш.

Карнизные свесы

Устраиваются для защиты от атмосферных осадков, играют эстетическую роль. Карнизные свесы устраивают плотно без щелей. Заключительный этап по устройству кровли.

Схема устройства карнизного свеса двухскатной крыши

Фронтон

Двухскатная кровля имеет два фронтона. Они имеют форму треугольника, с вершиной у конька и боковые стороны совпадают со скатами кровли. Фронтоны поддерживают стропила и ограждают чердачное помещение. Защищают от ветра и осадков, придают устойчивость кровли.

В деревянных зданиях фронтон делают каркасным. В кирпичных зданиях, каркасными или из кирпича. Фронтоны из кирпича или газоблока, возводятся раньше устройства кровли. Требуют очень точного исполнения.

Каркасные фронтоны вписывают в готовый проем, когда стропильная система уже собрана.

Каркас делают из брусков или досок. Элементы каркаса соединяют на шипах или в пол дерева, крепиться все гвоздями. Обшивают, прибивая доски, вагонку или сайдинг, выдерживая колористику в отделке фасада здания. Для устройства оконного проема, под него делают дополнительный каркас по размерам окна.

Если чердак утепленный, то фронтон тоже нужно утеплить. Утеплитель закладывают в середину каркаса. Применяется минераловатный с пониженной горючестью утеплитель.

С наружной стороны каркас обивают гидро-ветрозащитной пленкой или ветрозащитной мембраной, с внутренней стороны под отделочный материал прибивают паронепроницаемую пленку или паронепроницаемую мембрану.

Источник: http://KakPostroit.by/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi-svoimi-rukami.html

Установка стропил на мауэрлат двухскатной крыши

Пояс из мауэрлата является основой, на которой крепятся стропила. Старайтесь скрепить их как можно лучше. От этого зависит долговечность крыши. Прорабы мауэрлат могут называть мурлатом. Если услышите когда-то, поймёте о чём речь.

О мауэрлате

Двигаясь по периметру стен, укладывают мауэрлат. На нём будут располагаться стропила. Его задача прочно связать крышу со строением. Чтобы её не сорвал ураганный ветер. Благодаря мауэрлату нагрузка равномерно распространяется на стены дома.

К монтажу старайтесь подходить ответственно. Бывает, что дом строят, не используя мауэрлат, что тогда происходит? Стропила закрепляют на балках перекрытия, конечно, если они прочные. Выходит, что крыша своим весом давит на те места, о которые опираются и стропила. Мауэрлат выгодно отличается тем, что распределит равномерно нагрузку на стены.

Особенности

Чаще всего под мауэрлат для двускатных крыш берут не цельные бревна, а брусья. Он более удобный и с ним проще работать. Брус ребристый и устойчивый. Если вы его положите на стены, он не упадёт. Мауэрлат очень важен при возведении крыши, потому, прочтите рекомендации и подбирайте брус нужного диаметра. А какой конкретно нужен? Это зависит от разных параметров:

• Общей площади дома и сколько занимает периметр стен?
• Типа крыши;
• Материала, которым укрыта кровля;
• Материала, из которого сделаны несущие конструкции;
• Климата в данной местности;
• Есть ли мансарда, несколько или другие пристройки?

Какой материал можно выбрать под мауэрлат?

Популярные материалы:

• Дерево, а конкретно — брус;
• Металл;
• Балка двутавровая;
• Швеллер.

Рассмотрим разные варианты.

Брус

Как материал, при возведении двускатной крыши подходит брус. Требуется материал с одним из таких сечений (в см):

1. 10х10.
2. 15х15.
3. 10х15
4. 8х18.
5. 20х20

Материал подкладывают под ноги стропильные, пройдясь по всем стенам. Благодаря этому нагрузка на ваш новый дом будет равномерной.

Когда выбираете древесину. Обращайте внимание на наличие сучков по брусу. Они не должны быть более 2/3 от его толщины. Почему? Потому что материал под нагрузкой должен растягиваться, а сучки этому мешают.

Если вам не повезло, попалась сучковатая древесина и вы не знали, что такие брусья нельзя укладывать, то вскоре где-то на стене или нескольких могут образоваться трещины. Это значит, что материал не сработал как амортизатор под тяжестью крыши.

Доски, которые скреплены

Если вы строите, например, дачный домик, у которого не будет тяжёлой кровли, то можете немного сэкономить, положив вместо цельного тяжёлого бруса. Скреплённые между собой доски. Получится неплохой мауэрлат.

Трубы из стали

Бывает, что конструкцию комбинируют, используют одновременно мауэрлат из дерева и стальные трубы. Деревянные брусья не выступают за дом, а с концов к нему прикрепляют трубы. На них и приходится основная нагрузка, когда двухскатный склон у крыши.

Нередко дополнительно при устройстве мауэрлата используют балки. К трубам предъявляют такие требования:

• Они должны быть небольшими по сечению. В стропилах проделывают отверстия и через них протягивают трубы;
• Выбирайте стальные трубы. Ведь они будут удерживать на себе всю кровлю.
• Сталь должна быть качественной. Недопустимо, чтобы материал со временем претерпел деформацию.
• В стропилах отверстия проделывают по оси. Их диаметр должен быть меньшим на 10 см, высоты ноги стропильной. Не выходит так? Значит, нужны дополнительные крепления из стали.

Отлично, что трубы из стали отменно сгибаются и они настолько крепкие, что достаточно и небольшого диаметра, чтобы удерживать всю крышу. А то, что в стропилах будут небольшие дыры, им никак не повредит. Они достаточно прочные, чтобы выдерживать нужные нагрузки.

Очень хорошо, что мауэрлат в такой конструкции находится под крышей. Это значит, что он не будет подвергаться воздействию дождя или снега, а значит, не начнёт гнить.

Ещё один способ укладки

Под мауэрлат люди берут доски обрезные 50х150 мм. На стены нужно разложить эти доски в 1 ряд. Крепят их анкерными винтами (их удобно закручивать отвёрткой). Болты не используют, так как их головки мешают. Анкеры требуются не меньше 20 см.

Стыки у досок пусть будут в иных местах, получится перевязка. По углам доски аналогично укладывайте с перевязкой. Выйдет 10 см мауэрлат.

Этот способ хорош потому, что:

1. Доски легче брусьев и их проще поднимать на строящийся дом.
2. Для досок не нужна трудоёмкая зарезка в полдерева.
3. Легче проводить работы. Когда стены возводила бригада, а крышу владелец решил укладывать самостоятельно. Ведь каменщикам вряд ли придёт в голову. Что на стенах нужно заложить шпильки или проволоку, бруски.

Наёмным работникам, которые продолжают строительство, приходится иметь дело с тем, что сделали бригады до них, но когда вы выполняете монтаж двускатной крыши самостоятельно, то прикрепите её хорошенько к мауэрлату. Тогда при сильном метре она не сорвётся и даже не сдвинется в сторону, что может спровоцировать появление трещины на стене.

Источник: https://stroicod.ru/vidykrysh/dvuxskatnaya/ustanovka-stropil-na-mauerlat.html

Крыша без мауэрлата своими руками — Справочник домашнего мастера

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

• Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
• Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
• Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.
• Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
• Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают фермы более прочной и устойчивой к различным нагрузкам.
• Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
• Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

• Подготовительный этап.
• Фиксация мауэрлата.
• Сборка ферм.
• Установка ферм на перекрытия.
• Устройство конька.
• Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

• Молоток и ножовка.
• Угольник и уровень.
• Крепежные элементы.
• Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Мауэрлат для двухскатной крыши — варианты устройства, инструкция

Двухскатная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Она отличается надежностью, а оформить ее можно самыми разными материалами.

Пирог кровли представляет собой сложную систему стропил, слоев различных материалов, но при желании разобраться, как соорудить все это, можно.

Одной из деталей, входящих в данную конструкцию практически всегда и являющихся незаменимыми, является мауэрлат для двухскатной крыши. Что это такое и как его изготовить?

Двухскатная крыша

Мауэрлат для двухскатной крыши

Что такое мауэрлат?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли.

Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент.

Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается.

Мауэрлат двухскатной крыши

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

Виды и размер мауэрлата

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он изготавливается?

Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Источник: https://reminform.com/krysha-bez-mauerlata-svoimi-rukami/

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

» Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы.

Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля.

После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

• В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх).  В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
• В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
• Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы

1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

   Как правильно выставить стропильную систему

2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

   Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

3. Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
4. Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
5. Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана  на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

о двух наиболее проблемных типах соединений.

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Источник: https://stroychik.ru/krysha/dvuhskatnaya-krysha-svoimi-rukami
