Инструкция по возведению крыши с односкатной поверхностью
Односкатная крыша имеет одну из самых простых конфигураций, поэтому ее легче всего построить самому. Она не требует значительных финансовых вложений. Расход материала также сводится к минимуму.
Технология и схема монтажа не отличаются сложностью и лучше всего подходят тем, кто собрался возвести на своем участке баню, гараж или сарай самостоятельно. Считается, что такой тип кровель более уместен для хозяйственных построек, однако благодаря особым преимуществам их все чаще начинают применять и для жилых домов.
Тем более что появились чертежи и готовые архитекторские проекты, где односкатные разновидности крыш составляют достойную конкуренцию традиционным и выглядят довольно презентабельно.
Конструктивные особенности
Главной отличительной чертой односкатной кровли является то, что при ее сооружении отпадает необходимость в использовании таких дорогостоящих и тяжелых элементов, как коньковый брус, стойки или укосины. При этом существенно упрощается схема монтажа. По мнению профессионалов, создать стропильную систему не составит особого труда, с задачей вполне можно справиться своими силами.
Перед тем как строить односкатную крышу своими руками следует ознакомиться с существующими вариантами. Они бывают:
- вентилируемые;
- без вентиляции.
Выбор конкретного типа крыши зависит от того, каким образом используется сооружение. Как правило, невентилируемые модели применяются при монтаже террас, козырьков или навесов, где требования к кровле не слишком высоки. Их наклон редко превышает 10 градусов, однако это предъявляет более серьезные требования к уходу за ними в зимнее время. Зимой желательно регулярно убирать снег, чтобы конструкция не обвалилась под его тяжестью.
Вентилируемые кровли предпочтительнее использовать при возведении жилого дома или бани. Дополнительная вентиляция подкровельного пространства существенно увеличивает срок эксплуатации крыши. Кроме того, таким образом, в помещениях устанавливается благоприятный для проживания людей микроклимат. Воздухообмен происходит за счет пазов и зазоров между слоями изоляции и создания вентиляционных каналов.
Односкатная крыша не нуждается в сложной стропильной системе. Опорой для строп служит мауэрлат – деревянная балка, уложенная по верхнему периметру стен. Угол наклона односкатной плоскости зависит от несоответствия высот противоположных стен. Чем выше одна из опорных, тем круче будет скат. Если же они одинаковые, то на одной из стен необходимо доложить несколько рядов кладки, чтобы их размеры отличались.

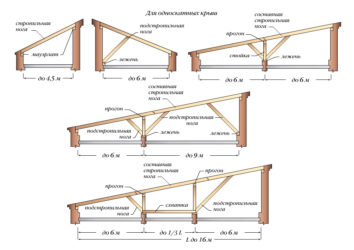

Технология монтажа стропильной системы во многом зависит от величины кровельного пролета. Если дистанция между стенами составляет менее 4,5 м, то дополнительные стойки и крепежи не нужны. Если интервал колеблется в пределах от 4,5 до 6 м, стропила подпираются подстропильной ногой – наклонным бруском, нижний конец которого упирается в лежень, установленный вдоль основания высокой стены. Пролет в 6-12 м требует установки центральной стойки, от которой по бокам размещаются диагональные подстропильные ноги.
Стойки должны опираться в лежень, который укладывается параллельно стене, но не далее чем в 6 метрах от нее. При длине пролета более 12 м необходимо устанавливать две опоры, состоящие из стоек, прогона и лежня. Отдаление до стены не должно превышать 6 м, а между самими балками – 1/3 часть длины пролета. Между собой стойки фиксируются схваткой. Такая схема стропильной системы позволяет в сжатые сроки решить проблему создания крыши.
Основные этапы строительства
Пошаговая инструкция создания односкатной крыши своими руками включает такие работы:
1. Укладка мауэрлата. Мауэрлат устанавливается на верхнюю обвязку стен или армопояс. Он выполняет функцию основания, на которое опираются стропила. Для его изготовления обычно берется деревянный брус 100х150 мм, который фиксируется длинными саморезами.
2. Возведение опорной системы.
Стропила чаще всего делаются из обычных досок сечением 50х150 мм. Если необходимо использовать длинномерные доски, применяется технология наращивания. Этот метод не только дает возможность удлинять стропильные ноги, но и позволяет увеличить несущую способность каркаса. Желательно, чтобы место стыковки находилось над стойкой.
При монтаже стропил нужно учитывать, что для защиты несущих стен от атмосферных воздействий они должны выходить за пределы как минимум на 35-40 см. Фиксация осуществляется при помощи гвоздей и специальных врезок (пяток) в местах соединения с мауэрлатом. Ширину шага между стропилами рекомендуется сопоставлять с шириной утеплителя.
3. Монтаж обрешетки.
Можно брать деревянные доски меньшей толщины или брус сечением 50х50 мм. Они располагаются перпендикулярно стропилам и являются основой для декоративного слоя крыши. Бруски располагаются с равными промежутками или непрерывной плоскостью. Это зависит от типа кровельного покрытия – чем оно мягче, тем меньше шаг. При использовании рулонных материалов, таких как рубероид или битум, делается сплошная обрешетка. После монтажа обшивки принимаются меры по гидроизоляции, а затем размещается настил.
4. Утепление.
Односкатная крыша, как и любая другая, нуждается в качественном утеплении. Главное придерживаться инструкции и последовательности размещения изоляционных слоев. Если кровля будет одновременно выполнять функцию потолка жилого помещения или бани подбирать изоляционные материалы следует с учетом их эксплуатационных условий и экологической, а также пожарной безопасности. Между отапливаемой площадью и чердачным перекрытием должна располагаться многослойная конструкция, состоящая из паро- и гидроизоляции с вентиляционным зазором, укладывать слои нужно пошагово – сначала пароизоляцию, затем утеплитель и защитный гидроизоляционный слой.
Советы профессионалов
Согласно рекомендациям опытных мастеров, изначально нужно определиться с направлением уклона будущей крыши. Для того чтобы обеспечить безопасность и долговечность настилу, его следует ориентировать в наветренную сторону. Необходимо знать направление воздушных потоков и розу ветров для этого региона.
При монтаже односкатной крыши важно правильно вычислить угол скатного наклона, а также оставить запас несущей способности с учетом погодных условий и нагрузки от выпавшего снега. Если для данного месторасположения дома характерен высокий снежный покров, то и наклон крыши должен быть большим, а это в свою очередь увеличивает парусность. Стоит предусмотреть и возможности ландшафта: если дом размещается на открытой, продуваемой местности, то снег, скорее всего, будет сдувать с крыши, поэтому здесь угол наклона можно делать небольшим.
Что касается стропильной системы, то она должна быть надежной и обеспечивать высокую несущую способность. Для изготовления каркасных элементов чаще всего используют древесину хвойных пород деревьев, реже – металл. Перед началом монтажа все деревянные детали необходимо обработать защитными средствами. В основном это антисептики, препятствующие гниению древесины, и антипиреновые составы. Правильно собранная конструкция стропил образует прямоугольный треугольник. Один конец стропила опирается на край здания, а другой – на вертикальную стойку, образуя с ней угол в 90 градусов.
При проведении работ не стоит пренебрегать техникой безопасности. Желательно применять все меры защиты, от строительных рукавиц и специального пояса для инструментов до страховки, которую используют высотники.
Наиболее распространенные ошибки
Рассматривая пошаговую инструкцию и схему строительства односкатной крыши, создается впечатление о необычайной простоте подобного сооружения. Это действительно так, однако в жизни довольно часто приходится наблюдать типичную безграмотность, которая приводит к снижению эксплуатационного периода кровли, особенно если уклон крыши минимален.
Наиболее распространенными ошибками монтажа односкатных конструкций являются:
- несоответствие стропильной системы или кровельного покрытия атмосферным условиям. Слабые стропила могут не выдержать снежной массы, а неправильное расположение уклона приведет к тому, что при сильном ветре листы обшивки могут отрываться от обрешетки;
- неправильная фиксация и стыковка. Листовой материал необходимо крепить соответствующими элементами. Начинать укладку следует с нижнего ряда, избегая того, чтобы все углы сходились в одной точке;
- отсутствие вентиляции. При отсутствии вентиляционных зазоров конденсат будет скапливаться в подкровельном пространстве.
Чтобы избежать неприятных последствий в виде разрушения или протечек крыши, необходимо изучить технологию ее создания и особенности монтажа на всех этапах строительства.
Источник: http://goldroofas.ru/instrukciya-po-vozvedeniyu-kryshi-s-odnoskatnoj-poverxnostyu.html
Как сделать односкатную крышу своими руками — пошаговая инструкция
Несмотря на то, что в основном односкатными кровлями обустраиваются сараи, гаражи и бани, всё чаще такие крыши можно встретить и на жилых домовладениях. Конструкционная особенность односкатной крыши позволяет справиться с возведением такого типа кровли достаточно легко и с минимальными вложениями. Кроме того, монтаж кровли требует использования стандартных строительных инструментов и не зависит от уровня строительных навыков.
Материалы и инструменты
В качестве основных строительных материалов, которые требуются для монтажа односкатной кровли, используются:
- брус для мауэрлата с сечением 15 х 15 или 10 х 15 сантиметров;
- брус для стропильных ног с сечением 5 х 15 сантиметров;
- брус для устройства вертикальных стоек с сечением 5 х 5 сантиметров;
- обрезная доска для обрешётки с размерами 3 х 10 сантиметров;
- состав для пропитки элементов из древесины;
- метизы для крепления стропил;
- крепежи для монтажа кровельного материала.
В качестве утеплителя рекомендуется использовать минеральную вату с толщиной плит не менее пятнадцати сантиметров. Кроме того, потребуется использовать полиэтиленовую плёночную гидроизоляцию и фольгированный тип пароизоляции.
Устройство односкатной крыши
Схема устройства крыши отличается максимальной простотой. Стропильная система должна перекрывать пролёты от торцевых стен сооружения. Угол скатного наклона необходимо определить в соответствии с показателем перепада в высоте стен:
- выполнение кладки одной несущих стен с большей высотой. Такой вариант чаще всего используется при возведении зданий на основе штучных стройматериалов.
- монтаж специальных подпорок, на которые будет уложен прогон в качестве опоры верхних стропильных концов. Такой вариант очень экономный в плане расхода стройматериалов, используемых при возведении стен здания.
Устройство стропильной системы односкатной крыши
Уклон кровельной конструкции не должен быть больше 60°. Оптимальное значение – угол наклона в 18-40°. При расчёте стропильной системы учитывается высокая степень внешней нагрузки – ветровой и снеговой.
Проводим самостоятельный расчёт
Достаточно лёгкое устройство односкатной кровли позволяет сравнительно просто произвести самостоятельные расчёты основных узлов и элементов крыши, а также выполнить подсчёт требуемого для устройства кровли материала.
Рассчитываем каркас
Самым важным показателем для расчёта каркасной конструкции является угол кровельного уклона. Самостоятельный расчёт выполняется по следующей формуле:
длина стропильной ноги = ширина пролёта разделить на косинус угла скатного наклона.
Наиболее удачным решением по произведению расчётов стропильной конструкции является использование специальной компьютерной программы или онлайн-калькулятора.
Количество кровельного материала
К важным аспектам по устройству кровель относится грамотный выбор кровельного материала.
К классическому кровельному материалу для такого типа кровли относится рубероид. Низкая цена соответствует недостаточной долговечности. Разрешённый кровельный уклон составляет пятнадцать градусов. Кроме того, необходимо выполнять частую стропильную систему из брусов с небольшим сечением. Стандартный пролёт в шесть метров обустраивается брусками 4 х 4 см с расстоянием в 50 см.
Для шиферного покрытия необходимый угол наклона составляет не более двадцати пяти градусов. Чем больше проём, тем толще необходимо использовать стропила. Стандартное сечение брусов составляет 6 х 6 см.
Проще всего обустроить стропильную систему под металлочерепицу или кровлю из профлиста. Такие кровельные материалы обладают незначительным весом и могут монтироваться на стропильные ноги с пролётом в полтора метра. Под профилированные листы используются бруски с сечением 4 х 4 см. Для устройства металлочерепичного покрытия необходимо выполнить конструкцию из брусов с торцевым размером более 7 сантиметров.
Пошаговая инструкция строительства односкатной крыши
Самостоятельное возведение кровли, как правило, не вызывает затруднений. Тем не менее, требуется выполнять кровельное устройство согласно нормативам и требованиям, предъявляемым к строительству односкатных крыш.
Мауэрлат
Установка мауэрлата – стартовый этап при выполнении стропильной системы. Чаще всего монтируются два бруса на верху противоположных стен. На монолитный тип бетонных стен, а также стены, возведённые с использованием пено- или газобетона, заливаются анкерные болты с шагом в пол метра. На анкеры, посредством гаек с широкими шайбами, необходимо закрепить брус.

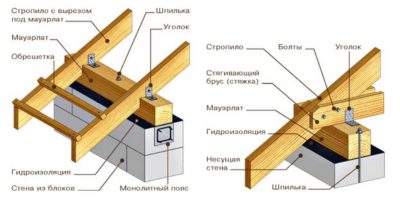

Технология крепления мауэрлата
Установка стропильной системы
На первом этапе следует установить подстропильные стойки. Сначала крепятся стойки от стены с самой высокой скатной точкой, а далее выполняется монтаж стоек на промежуточных стенах с брус-леженем. Стандартное расстояние между соседними стропилами – 0,8 метра. При использовании плиточного утеплителя промежуток между стропилами базируется на размерах плиточного материала.
Крепление стропил к мауэрлату
Стропильные ноги рекомендуется крепить к мауэрлату и лежням посредством оцинкованного уголка. Допускается использование узла из трех гвоздей. Следует вбить один гвоздь вертикально, а остальные два метиза крепятся с боков под стандартным углом. Прогоны монтируются сверху стоек посредством гвоздей.
Все элементы деревянного каркаса в обязательном порядке обрабатываются специальным антисептиком.
Балки перекрытия
Брусы балок перекрытия для односкатных крыш должны иметь сечение 12 х 12 см. Их располагают на несущих стенах строения. Интервал между таким типом балок составляет 0,6-0,7 метра. Балки необходимо монтировать на армированный пояс жёсткости монолитного типа или брусовый мауэрлат, уложенный на стены без использования пояса жёсткости.
Установка балок перекрытия
На балки перекрытия требуется уложить наклонные балки, представленные брусовыми стропилами с сечением 10 х 10 сантиметров. Эти элементы наравне с конструкцией обрешётки создают несущую опору для кровельного покрытия.
Установка подстропильных ног
Подкосы выполняются из досок очень редко. Допускается использовать для монтажа подстропильные ноги, выполненные из двух досок с сечением 2,5 х 15 сантиметров. Нижняя часть таких элементов упирается в дополнительный мауэрлат, что позволяет передавать значительную часть кровельной нагрузки на несущие стены здания.
Установка и применение подстропильной ноги
При наличии пролётов, значения которых более четырёх метров, следует обязательно использовать стропильную конструкцию с промежуточными опорами. Кроме того, монтаж подстропильных ног обязателен при наличии значительного кровельного уклона. Если стропильная система не будет дополнена специальными подкосами, парусность выполненной конструкции значительно увеличить ветровую нагрузку, что может вызвать частичную или полную деструкцию кровельного покрытия.
Стандартный угол при монтаже составляет 45 градусов. Расчёт несущей способности кровельной конструкции влияет на способ монтажа подкосов. Подстропильные ноги могут быть смонтированы под каждой стропилиной или через один элемент.
Монтаж обрешётки
Обрешётка односкатной кровли может быть разреженной или сплошной. Для монтажа используется брус 5 х 5 см, который необходимо закрепить по всей высоте, в промежутке между карнизом и коньком. Требуется выдержать подкровельный зазор, который снизит образование конденсата и поспособствует проветриванию. Для фиксации брусков используют оцинкованные гвозди.
Установка обрешетки на крышу
Монтаж обрешётки следует начинать с карниза. Первая доска должны быть на сантиметр шире последующих. Перпендикулярное к стропильным ногам крепление бруса способствует устойчивости всей системы. Обрешёточные доски крепятся к брусам посредством саморезов. Вокруг дымоходов следует монтировать сплошной тип настила.
Кроме того, сплошное основание монтируется под металлочерепицу и плоский шифер. Использование в качестве покрытия рулонной кровли или мягкой черепицы требует выполнение основания из листовой влагостойкой фанеры. При обустройстве кровли из шифера, необходимо рассчитать расстояние между элементами обрешётки с учётом того, что размер листового материала перекрывает смонтированные рейки на пятнадцать сантиметров.
Утепление кровли
Под финишное кровельное покрытие следует уложить кровельный пирог. Количество и тип слоёв зависят от выбора кровельного покрытия. Допускается не использовать утепление кровли при устройстве покрытия подсобных помещений.
Для жилых зданий выполнение утепления, паро- и гидроизоляции обязательно. Оптимальным вариантом для утепления служат базальтовые или стекловолоконные типы теплоизоляционных материалов.
Пароизолирующий материал необходимо крепить к стропильным ногам посредством строительного степлера или скоб.
Монтаж кровельного материала
Технология монтажа финишного кровельного покрытия полностью зависит от выбранного материала. Для устройства кровли над промышленными объектами или хозяйственными постройками рекомендуется использовать недорогие рулонные материала, к которым относится рубероид. Для жилых зданий наиболее востребовано финишное покрытие из профилированных листов или металлочерепицы.
Подробнее, как произвести монтаж пошагово смотрите в видео.
Подводим итоги
Устройство кровли является отличным вариантом при необходимости снизить затраты на обустройство крыши. Основными достоинствами односкатных кровель являются простая конструкция, незначительный вес и высокая степень экономичности. Кроме того, такой тип кровельной конструкции делает возможным возвести крышу с углом кровельного уклона в диапазоне от 3 до 45 градусов.
Односкатные кровли прекрасно противостоят значительным снеговым и ветровым нагрузкам. Для их покрытия можно использовать множество кровельных материалов, благодаря чему есть возможность значительно расширить выбор дизайнерских решений. Кроме того, в последнее время появилась достаточно интересная тенденция к устройству в условиях односкатных крыш зон отдыха.
Однако, при выборе кровли следует учитывать некоторые ограничения, которые делают невозможным выполнить устройство полноценного чердачного или мансардного помещения.
При эксплуатации в условиях холодных климатических зон необходимо обратить внимание на необходимость качественного утепления кровли и стен, расположенных с подветренной стороны. Правильный выбор кровельного материала для обустройства крыши позволит снизить необходимость регулярного удаления снежной массы с кровли в зимний период.
