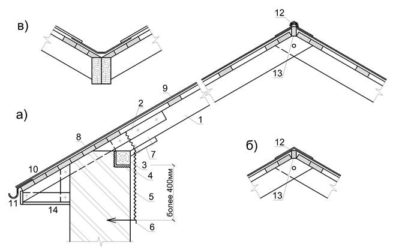

Узлы скатной кровли по деревянным стропилам

Стропильная система крыши — узлы конструкции

1. Виды стропильных систем
2. Виды скатных крыш
3. Узлы стропильной системы


Качество крыши зависит вовсе не от выбора кровельного материала. Главное в ней находится под красивой черепицей или практичным профлистом. Это основа основ, скелет крыши и узел проблемы – система стропил и обрешетка.

Именно стропильная система крыши служит основой для кровли и определяет срок ее службы. А от качества исполнения стропильной конструкции зависит благополучие хозяев дома. Поэтому при строительстве крыши особое внимание должно уделяться операции возведения стропил.

И чтобы эта операция прошла успешно, придется некоторое время уделить изучению принципов «работы» стропильной системы.

Итак, стропилами называют конструктивные элементы, передающие нагрузки от атмосферных воздействий и веса крыши на стены и внутренние подпорки (если таковые имеются).

Стропила бывают:

• деревянные;
• стальные;
• смешанные.


Чаще всего используются деревянные стропила. Соединение стропил выполняют встык или внахлест.

Совет: чтобы рассчитать стропила для крыши – размеры и расстояние между ними, воспользуйтесь одним из бесплатных он-лайн сервисов расчета строительных материалов.

Главное требование, которое предъявляется к стропильным конструкциям, – способность выдерживать определенные нагрузки.

Нагрузки и воздействия на крышу бывают следующими:

• атмосферные осадки;
• ветер;
• колебания температуры;
• водяной пар;
• насекомые и микроорганизмы.


Что касается атмосферных нагрузок, то дождь и сосульки – проблема не несущих конструкций, а кровли. А вот выдерживать тяжесть снега должна в первую очередь стропильная система. Поэтому в районах, где зимой бывают обильные снегопады, уменьшают расстояние между стропилами и делают крыши с крутыми – более 30 градусов – скатами.

Серьезный враг крыши – ветер. Встречая на своем пути здание, ветер обходит его, образуя тем самым участки положительного и отрицательного давления вблизи стен постройки. Отрывающей силы ветра может хватить для отрыва части кровли, образования вздутий и т.п. Чтобы минимизировать риск повреждения, основание крыши делают герметичным, а кровлю дополнительно крепят к основанию.

Могут повредить крышу и температурные колебания. Как известно, все стройматериалы подвержены растяжению и сжатию. Чтобы избежать деформаций и разрушения крыши, все материалы, входящие в ее конструкцию, должны иметь примерно равные коэффициенты температурного расширения.

Внутри любого здания скапливается водяной пар. Он оказывает крайне отрицательное влияние и на деревянные, и на металлические элементы крыши. Для частичного решения проблемы используют специальную пароизоляционную пленку.

Чтобы защитить деревянные конструкции от насекомых и микроорганизмов, применяют специальные пропитки.

Вывод: стропильная система должна обеспечивать сопротивление определенным механическим нагрузкам. Исходя из этого требования подбирают шаг стропил или расстояние между стропильными ногами. Обычно это расстояние составляет 0,3-1 м.

Виды стропильных систем


Существуют следующие виды стропильных систем:

• с висячими стропилами;
• с наклонными стропилами.

Два вида стропильных систем

Стропильная система с висячими стропилами

 Висячие стропила имеют две точки опоры, расположенные на стенах здания. Стропильные ноги такой конструкции подвергаются сжатию и изгибу, стенам же передается горизонтальное распирающее усилие. Для уменьшения этого усилия выполняют деревянную или металлическую затяжку, соединяющую стропильные ноги. Ее располагают у основания стропил или немного выше. Первый вариант используют в основном при строительстве мансард – затяжкой в данном случае служит балка перекрытия.

Стропильная система с наслонными стропилами


Наслонные стропила используются при строительстве крыш зданий с центральной несущей стеной или столбчатыми опорами. Стропильные ноги такой системы опираются на стены здания, а средняя ее часть – на несущую стену или опоры.

Важно: чем круче наклон крыши, тем меньшим должен быть шаг стропильных ног при устройстве кровли.


Стропильные конструкции скатных крыш


Крыши бывают:

• односкатные;
• двухскатные;
• четырехскатные или вальмовые;
• полувальмовые;
• шатровые;
• многощипцовые.

Виды крыш

Односкатные крыши в строительстве жилых домов применяются крайне редко. Такую форму чаще всего имеют крыши хозпостроек, веранд, террас и т.п. Односкатную кровлю монтируют на стенах различной высоты. При этом скат делают с наветренной стороны. Такая кровля может покрывать все здание целиком, а может входить в состав сложной крыши. Например, с одной из сторон дома расположен гараж, который накрывают односкатной крышей. При устройстве односкатной кровли используют систему с наслонными стропилами.

Самая распространенная форма крыш дачных домов и небольших коттеджей, размеры которых не превышают 6х6 м, – двухскатная. Скаты в этом случае образуют две наклонные плоскости и два фронтона. Такая конструкция стропильной системы позволяет использовать легкие кровельные материалы. Еще одно ее преимущество – простота монтажа. В основе двухскатной кровли может лежать как система с наслонными стропилами, так и с висячими.

Крыши, состоящие из двух трапециевидных и соединенных с ними двух треугольных скатов (вальм), называются четырехскатными или вальмовыми. Такие крыши наряду с шатровыми считаются самыми сложными вариантами. Их целесообразно использовать в местностях, где ветровая нагрузка очень высока.

У полувальмовых крыш (их еще называют датскими) вальмы занимают неполную высоту. Полувальмовая крыша – по сути модифицированная двухскатная.

Если крыша образована из нескольких сходящихся в одной точке треугольников, ее называют шатровой. Такие конструкции крыш стропильные системы имеют весьма замысловатые, но количество используемых материалов в них невелико.

Многощипцовые крыши имеют довольно сложную конфигурацию. Их образуют множество ребер и примыканий. Под кровлей многощипцовых крыш обычно устраивают жилые мансарды. А поскольку любой мансарде требуется дополнительное утепление, данный пункт учитывают в расчетах. Стропила либо закрывают отделочными материалами, либо оставляют на виду. В последнем случае они несут еще и декоративную нагрузку, а потому требуют выбора материала с хорошими интерьерными качествами.

Достоинства многощипцовых конструкций:

• красивый внешний вид;
• возможность покрыть сразу несколько помещений.

 Недостаток: высокая трудоемкость работ.

Узлы стропильной системы


Тип, конструкцию и узлы стропильной системы определяют исходя из следующих факторов:

• форма кровли;
• площадь, которую требуется перекрыть;
• наличие несущих стен и внутренних опор, а также их расположение.


Рассмотрим ряд схем стандартных двухскатных крыш зданий с различным расстоянием между несущими стенами.

Узлы крепления стропил

Если это расстояние не превышает 6 м, рекомендуется выполнить систему с наслонными стропилами. При этом стропильные ноги должны опираться на мауэрлат (опорный брус), расположенный по всему периметру здания. Такие стропильные конструкции скатных крыш позволяют намного снизить расход пиломатериалов.

Если расстояние между несущими стенами составляет от 6 до 8 м, следует связать ригелем противоположные стропила.

Еще один вариант использования системы с наслонными стропилами – применение промежуточных стоек, опирающихся на несущие стены или столбы. Применение такой конструкции позволяет перекрывать до 12 м при установке одной опоры и до 16 м при установке двух опор.

Если внутренние опоры отсутствуют, и расстояние между несущими составляет до 12 метров, следует использовать систему с висячими стропилами.

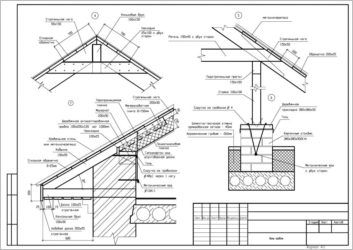

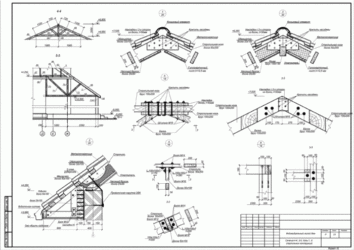

В стропильную систему входят следующие узлы:

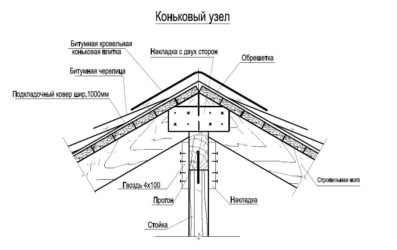

• конька;

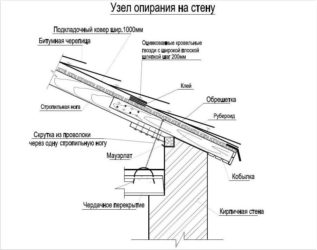

• опоры стропил;
• «стойка-подкос-стропило»;
• «подкосы-стойка-балка».


После выбора конструктивного решения и расчета основных узлов составляют план стропил – систему обозначений элементов крыши.

Источник: http://VsjaKrovlja.ru/kreplenie-stropil-k-balkam/

Изучаем устройство стропильной системы крыши

Многие считают, что с хорошим фундаментом дому не страшны любые непогоды, но это не так. Очень важным элементом при постройке дома является стропильная система, которая обеспечивает надежность дому, в частности крыше. Поэтому давайте мы расскажем вам о принципе построения данной системы.

Для постройки каркасов используются металлические и деревянные балки. Также есть смешанные устройства с нагружаемыми металлическими деталями и деревом на более безопасных частях. Металлические конструкции имеют огромное количество недостатков – температура, сварные участки. При постройке домов зачастую используют дерево из-за его веса и легкости установки.

Критерии системы

Прежде всего, стропильная система крыши оценивается за несколькими критериями: качество, вес и жесткость. В первую очередь крыша не должна быть тяжелой, поэтому в качестве материала нужно брать дерево. Если же вес кровли тяжелый, необходимо выбирать дерево первого сорта с высокой влажностью (пример: хвойное дерево с влажностью минимум 18%).

Также нужно выполнить несколько необходимых условий – это антисептическая обработка и использование антипирена для защиты от огня. Ведь в таком случае узлы крепления стропильной системы кровли будут добротными и долговечными. Качество дерева должно быть не ниже третьего сорта.

https://www.youtube.com/watch?v=WSKjVpLz15w

Обязательное условие – отсутствие трещин и суков (максимум 1 сучок на высоту 2 сантиметра). Несущие деревянные балки – толщина 5,5 сантиметров на площадь от 40 квадратных см.

Элементы стропильной системы

Главные элементы стропильной системы:

1. Стропильная нога (стропило) – брус из которого состоит треугольная конструкция для спасения от различных погодных условий. Для безопасности стропильные ноги устанавливают с последовательностью в 1 метр. Расстояние последовательности зависит от веса кровли. Также используется для фиксации некоторых элементов.
2. Мауэрлат – фундамент конструкции. Устанавливается вдоль несущих стен. Предназначен для равномерной нагрузки между ногами и несущими стенами. Соединительный узел на мауэрлате – стропильная нога.
3. Лежень – брус для равномерного распределения нагрузки.
4. Затяжка – элемент, который не позволяет расползаться треугольнику стропильных ног. Используется для висячей стропильной системы.
5. Стойки – брус, для уменьшения нагрузки на стропильные ноги.
6. Подкосы – элементы, определяющие ферму. Переходящее звено между несущими устройствами и ногами.
7. Обрешетка – элемент для скрепления системы. Изготавливается из жестких брусков или досок.
8. Конек крыши – место, соединяющее скаты крыши. Коньковый узел изготавливается путем соединения стропильных ног вверху.
9. Свес – элемент для правильного слива водяных потоков.
10. Кобылки – применяется для образования свеса (при необходимости).

Висячая

Для первой системы отличительно, что стропила опираются об боковые стены. Негативной стороной этого является образование распирающей нагрузки, которая в будущем может повредить стены. В качестве решения данной проблемы используем затяжку для соединения ног стропил.

Как итог получаем треугольную форму, защищенную от разрушения при нагрузках. Иногда затяжки заменяют балками перекрытия, что целесообразно для мансардных помещений.

Преимуществом системы висячего типа есть возможность не крепить мауэрлат. Очень просто устанавливаются конструкции, в которых ноги стропил имеют опору к стене. Минус висячей схемы – необходимость точных и кропотливых расчетов для правильного построения карнизного устройства. При этом образуется ровная и безопасная ферма, которая обеспечивает огромную площадку опоры.

Наслонная

У стропильной системы наслонного типа в центре устанавливается балка (вертикально), тем самым уменьшая вес для кровли, что проходит через эту балку. Эта система подходит для крыш, где расстояние равняется 10-16 метров. При этом внутри обязательно наличие несущих стен или колонн.

В системе наслонного типа отсутствует затяжка из-за вертикальных нагрузок. Жесткий узел – не значит лучше, ведь на самом деле узел крепления наслонных стропил к мауэрлату блокирующий сдвижку, превращает конструкцию в распорную. То есть усилия от прогибающихся стропил и конькового бруса распирают стены, что при недостаточной жесткости стен, ведет к трещинам в углах и поперечных стенах.

Стойки поддерживают коньковый прогон, на который опираются стропила. Симметричное расположение стоек и подкосов. Наслонная имеет лучшую систему вентиляции кровли, ведь в крыше мансарды делаются щели, в крыше чердака – продухи. В месте соединения стропильных узлов и каменной кладки делается гидроизоляция для уменьшения количества конденсата.

Формы крыш

Существует большое количество форм для крыш. Отличаются количеством скатов и способом их соединения. Названия крыш напрямую зависят от постройки и соединений. В этом разделе мы не будем рассматривать крыши с эркером и тому подобное, только их форму:

1. Односкатная
2. Вальмовая
3. Плоская (требует установки дополнительных водосточных элементов)
4. Шатровая
5. Двускатная
6. Мансардная
7. Полувальмовая
8. Многощипцовая

Конструкции 2, 4 и 5 работают как естественный водослив и не требуют никаких дополнительных установок.

Как рассчитать угол наклона крыши?

Кровельный материал полностью определяет углы наклона, ведь каждый имеет свои требования: при мягкой кровле угол от 5 до 20 градусов, при более жестких материалах от 20 до 45 градусов. Величина угла зачастую определяет площадь под крышей и количество затраченного материала, что сказывается на общей стоимости.

Вентиляция

Система вентиляции кровли нужна для устранения конденсации влажности на поверхностях внутри кровельного покрытия. Конденсат образуется из-за разницы температур между внешней и внутренней стороной кровли.

Главные функции системы вентиляции:

1. Уменьшение нагрева внутренней части солнечным теплом, в результате чего снизит температуру воздуха в здании и уменьшит расходы кондиционирования всего здания.
2. Убрать пары, которые проникают на чердак или мансарду
3. Стабилизировать температуру во избежание образования сосулек и льда на карнизах и свесах.
4. Минимизировать количество конденсата на внутренней части крова.

Система обогрева кровли

Уменьшить образование льда на поверхности крыши – главная задача системы обогрева кровли. Устанавливается устройство, которое заставляет воду быстрее стекать с поверхности кровли не задерживаясь. Большинство думают, что система предназначена для растапливания льда и снега на крыше, но это ошибочное определение.

Обогрев предназначен для того, чтобы лед и снег даже не успели появляться на крыше. Система включает в себя такие элементы: нагревательный кабель для подогрева водосточной трубы и крыши, автоматизированная система контроля для нагрева только при необходимости, система для распределения энергии, крепления.

Полезные советы

• Варианты крыш, представленные выше устанавливаются практически на любые материалы, но практичнее всего использовать древесину.
• При выборе наслонной или висячей системы важно определить внутреннюю конструкцию дома
• Под чердачное пространство лучше всего выбирать двускатную или мансардную крышу (в крайнем случае вальмовую)
• При выборе конструкции нужно заранее определить тип кровельного материала
• Выбрать правильное расположение дома, в зависимости от розы ветров
• Заранее оценить свои финансовые возможности

Смотрите видео: каково устройство стропильной системы крыши?

Источник: https://stroicod.ru/stropila/ustrojstvo-stropilnoj-sistemy.html

Как сделать деревянные стропильные конструкции кровли скатных крыш: Монтируем узлы сами + и Чертежи

В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.

Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.

Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.

Существует огромное множество разнообразных вариантов и элементов устройства  деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др. Самыми популярными стропильными конструкциями считаются наслонные и висячие.

Наслонные деревянные стропильные конструкции

Наслонные стропила

Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.

Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при  этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.

Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

Конструкция крыши

Рассмотрим их варианты:

• одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами. Подкосы располагают в верхних зонах подкровельного пространства.
•  двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
• тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.

Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.

Висячие деревянные стропильные конструкции

Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.

Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.

Висячие деревянные стропила работают как на сжатие, так и изгиб.

Ниже рассмотрим типы стропильных конструкций:

1. обычные висячие стропила
2. двойные висячие стропила

Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.

Мауэрлат крыши

В данном случае стропильные ноги врубаются в сам мауэрлат. Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.

Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.

Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.

Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.

Стропила с затяжкой

Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.

Затяжка стропил крыши

Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.

Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.

Шпренгельные висячие стропильные деревянные системы

Шпренгель

Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены. При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.

Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.

Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.

Сложные конструкции стропильной системы

Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.

Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой. Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.

Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных  и заканчивая сейсмическими.

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

Источник: https://domsdelat.ru/steni/derevyannye-stropilnye-konstrukcii-krovli-montiruem-sami.html

Какими способами соединяются между собой узлы кровли

Скатная крыша дома состоит из большого количества деталей, каждая из которых соединяется с другими особым способом. Такое соединение называется узлом кровли. В этой статье будем говорить именно об узлах соединения, как это проводят, какие технологии используют, какие крепежные изделия применяют.

Стропильная система крыши и узлы ее соединения

Основные части кровельной конструкции

Перед тем как непосредственно перейти к разбору темы статьи, необходимо обозначить, из каких элементов (деталей) состоит кровельная конструкция. Перечислим все основные детали и обозначим их назначение.

• Мауэрлат. Это брус, который укладывают на стены дома, расположенных по периметру постройки. Назначение мауэрлата – равномерно распределить нагрузки, исходящие со стороны стропильной системы. Ведь если мауэрлата не будет, то каждая стропила будет давить на стену точечно. И именно в этом месте произойдет разрушение стеновой конструкции.
• Стропильные ноги. Изготавливают их или из досок толщиною не меньше 50 мм, или из брусов. Стропила являются основой крыши, именно они формируют скаты и несут на себе все нагрузки, действующие на кровельную конструкцию.
• Коньковый прогон. Это самый верхний брус, установленный горизонтально. Его назначение – поддерживать верхние концы стропильных ног. Именно он формирует конек крыши.

Мауэрлат, стропила, коньковый прогон

Это три основных элемента крыши, о которых и пойдет дальше речь. Конечно, это не все детали кровли, и нельзя говорить о том, что другие менее важные. Просто эти три элемента формируют саму конструкцию. Единственное надо добавить, что в некоторых конструкциях крыш отсутствует коньковый прогон. Просто стропила верхними концами упираются друг в друга. Такой тип стропил называют висячими, а с коньковым прогоном наслонными.

Чтобы кровельная конструкция была максимально надежной, необходимо чтобы узлы крыши были правильно соединены. При этом обязательно учитывают силу действующих нагрузок и их направление.

Как соединять элементы кровельной конструкции

Еще совсем недавно соединение узлов деревянной кровли проводили с помощью врубок. То есть подрезали элементы кровельной конструкции, чтобы соединить их по одной достаточно широкой плоскости. Поэтому, чтобы детали крыши не снижали своих прочностных характеристик, а также несущей способности, их подбирали с достаточно большим сечением. А это не экономно. То есть чем больше сечение пиломатериала, тем дороже он стоит.

Врубка стропил в мауэрлат

Сегодня технологии крепления узлов и деталей кровельной конструкции кардинально изменились. Для этого используют болты, нагели или металлические перфорированные профили. Последние изготавливают из оцинкованной стали, что дает возможность эксплуатировать крепежные изделия долгое время без потери их качества. При этом производители предлагают достаточно широкий их ассортимент для каждого вида узла. На фото ниже показаны некоторые из этих крепежей.

Крепежные профили перфорированного типа для соединения узлов и деталей кровельной конструкции

Необходимо отметить, что перфорированные профили постепенно вытеснили все остальные виды крепежей за счет прочности, надежности и простоты проведения крепежных операций. Ведь для этого надо просто профиль установить по требуемому месту и закрепить к разным деталям саморезами по дереву или ершовыми гвоздями.

Давайте теперь рассмотрим, как надо крепить детали кровельной конструкции между собой. В принципе, здесь два вида соединения: мауэрлат-стропила, стропила-коньковый прогон. Остальные детали соединяются параллельно этим стыкам. О них будет также рассказывать.

Соединение мауэрлата и стропил

Вариантов крепления на самом деле огромное количество, начиная обычными гвоздями, заканчивая перфорированными профилями. К примеру, на фото ниже показан вариант, где в качестве крепежа используется обычная проволока. То есть в самой стропиле делают сквозное отверстие, куда вставляют проволоку диаметром 6 мм. Делают отверстие и в мауэрлате или в балке перекрытии.

Затем концы проволоки просовывают в это отверстие и делают скрутку, прижимая стропильную ногу к мауэрлату. Соединение на самом деле прочное и надежное, но процесс трудоемок.

Как крепить стропилу к мауэрлату проволокой

Вместо проволоки можно использовать металлическую ленту толщиною 3 мм. Ею просто оборачивают два соединяемых элемента и через полосу крепят к ними саморезами, чаще гвоздями. В последнем случае нет необходимости высверливать сквозные отверстия в металле. Обратите внимание, что на нижнем фото крепление проведено к армированному поясу анкером, что увеличивает прочность и надежность соединения.

Соединение стропил и мауэрлата стальной лентой На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и проведения кровельных работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Следующий вид крепления – перфорированный уголок из оцинкованной стали. Самый удобный вариант, но максимально надежный. Для этого уголок просто устанавливают так, чтобы он своими монтажными полочками плотно прижимался к плоскости мауэрлата и стропильной ноги. Крепление проводят саморезами или гвоздями.

Соединение стропилы и мауэрлата металлическим уголком

Крепить уголки можно не только саморезами или ершовыми гвоздями. Есть другой более надежный вариант, где используют болты. Правда, под них придется сделать отверстия, что увеличивает затратное время на проведение этого вида работ. Но в данном случае качество превыше всего. На фото ниже как раз такой вариант крепления показан. Обратите внимание, что к мауэрлату уголок крепится саморезами, а к стропильной ноге болтом. При этом один болт используется для соединения двух уголок, расположенных на противоположных торцах стропилы.

Соединение стропил и мауэрлата с помощью уголка и болта

И еще один вариант крепления – на ползун. Это специального вида крепежный элемент, состоящий из двух частей. Одна крепится к мауэрлату, вторая к стропильной ноге. При этом обе части между собой соединяются не намертво. Это сделано специально для того, чтобы стропилы могли относительно мауэрлата смещаться при температурном расширении пиломатериала. А значит, будут отсутствовать нагрузки, которые действуют на стык двух деталей крыши. На фото ниже этот вариант соединения показан.

Соединение стропильных ног с мауэрлатом ползуном На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов комбинированного типа от строительных компаний, представленных на выставке домов Малоэтажная Страна.

Соединение стропил с коньковым прогоном

Второй основной узел деревянной крыши – стык между стропильной ногой и коньковым брусом. На самом деле коньковый узел стропильной крыши очень сложен, потому что на нем стыкуются две стропильные ноги и брус. При этом все элементы располагаются в разных плоскостях, имеется в виду стропила и брус. А значит, для их соединения придется использовать не один крепежный элемент.

1. Для соединения стропил между собой применяют перфорированную пластину. Их две, установленные с разных сторон стропильных ног для увеличения прочности и надежности.

2. Перфорированные уголки, соединяющие стропила с мауэрлатом. Их четыре по две на каждую стропильную ногу, установленных с разных сторон.

Соединение стропил с коньковым брусом

Необходимо отметить, что крепления можно проводить не только саморезами или гвоздями. Нередко мастера используют болты для соединения парных крепежных элементов.

Обратите внимание на другой вид крепления. Здесь используют только уголки. Этот вариант применяют, если в качестве конькового бруса устанавливают доску толщиною 50 мм.

Как закрепить стропильные ноги и коньковый прогон уголками

Еще один интересный вариант крепления стропильных ног к коньковому пролету, для чего используют специальные перфорированные профили сложной формы. По сути, это кронштейны, в которые вставляется стропильная нога. Кронштейн не только скрепляет детали между собой, он поддерживает стропилу, снижая нагрузки на ее конец.

Соединение стропилы и конька с помощью кронштейна Строительные компании, представленные на выставке, регулярно проводят акции для своих клиентов, помогающие существенно сэкономить. На нашем сайте Вы можете найти информацию о актуальных предложениях и контакты строительных компаний, которые их предоставляют. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Обратите внимание на все вышеперечисленные варианты соединения стропил между собой. В них четко видно, что торцы стропильных ног стыкуются плотно друг к другу, для чего их приходится подпиливать под определенным углом. Можно обойтись без подпиливания, если использовать сложный крепежный замок, состоящих из нескольких пластин, которые соединяются между собой болтами. На фото ниже этот вариант соединения хорошо виден.

Соединение и крепления стропильных ног несколькими пластинами и болтами

Соединение висячих стропил

Стропильная система этого вида отличается от наслонной тем, что в ней нет конькового прогона. То есть стропильные ноги в верхней части (коньковой) упираются друг в друга. Для того чтобы они не разъехались в разные стороны, стропила между собой соединяют горизонтальной затяжкой. Последняя – это доска, расположенная на любом расстоянии по высоте: сверху, снизу или посередине.

Необходимо отметить, что висячие стропила на крыше по отдельности не собираются. Из них на земле собирают фермы, которые в готовом виде устанавливают на крышу дома. При этом все элементы фермы между собой соединяют перфорированными пластинами.

В видео мастер рассказывает, как надо собирать стропильную ферму, используя перфорированные пластины и гвозди:

Это может быть интересно! В статье по следующей ссылке читайте о том, как контролировать строительство дома, если у Вас нет технического образования.

Другие виды узлов

Как было сказано выше, деталей в кровельной конструкции много. Поэтому расскажем и покажем еще несколько немаловажных узлов соединения.

Если пролет дома больше 6 м, то под каждую стропилу устанавливают стойку, которая сама должна упираться или в бетонное основание, или в балку перекрытия. При этом соединение стойки со стропильной ногой проводят обычными досками, как показано на фото ниже. Хотя можно использовать перфорированные металлические пластины.

Соединение стропильной ноги с опорной стойкой

Под коньковый брус также устанавливают вертикальные опорные стойки, которые крепят между собой перфорированными пластинами. Но в некоторых кровельных конструкциях используют совершенно другой подход к решению установки конькового прогона. Под брус монтируют укосины из брусков, которые закрепляют к коньку специальными крепежными элементами, изготовленными из металла. На фото ниже показан один из вариантов такого типа крепежа.

Соединение конькового бруса и укосин

Очень часто при сооружении стропильной системы возникает необходимость удлинить сами стропила. Сделать это несложно, при этом мастера используют несколько технологий, где применяют различные дополнительные крепежные элементы.

В видео показано один из вариантов удлинения стропил:

Кровельные конструкции – это несколько разновидностей их форм. Практически во всех моделях присутствуют большое количество одинаковых элементов. Но есть среди них одна конструкция, которая от других отличается значительно. Это шатровая крыша. Отличительная ее особенность – стропила соединяются верхними краями в одну точку, которая называется коньковым узлом.

Так вот, чтобы соединить стропильные ноги между собой, необходимо опора, к которой они и крепятся. Существует несколько способов, обеспечивающих высокую надежность узла. На фото ниже показан один из них, в котором используются крепежные перфорированные металлические профили П-образной формы.

Соединение стропил на коньковом узле шатровой крыши Это может быть интересно! В статье по следующей ссылке читайте о прозрачном доме – это не только смело, но и красиво.

Заключение по теме

На самом деле нами рассмотрена всего лишь небольшая часть соединительных узлов крепления стропильной системы кровли. Но даже на их примере становится понятно многообразие деталей и узлов. То есть кровельная конструкция – система сложная, состоящая из большого количества разных элементов и деталей, которые соединяются между собой по-разному.

Прочитать позже

Отправим материал на почту

Автор статьи

Кровельщик, строитель с опытом в строительстве 15 лет

Сергей Соловьев

Источник: https://m-strana.ru/articles/uzly-krovli/

Устройство стропильной системы крыши и ее узлы

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО «СТМ-Строй»

Чтобы возвести каркас крыши, скорее всего вы будете использовать стропильную систему. Она достаточно надежна и проверена веками. К томуж же в такой системе можно использовать большое количество различных видов материалов.

Прежде всего, разберемся: от чего зависит надежность стропильной системы:

Исходя из этого, можно сделать вывод, что монтаж стропильной системы недопустим без соответствующих расчетов, проектирования и составления плана стропильной системы и соответствующего профессионального опыта исполнителей. Не думаю, что строительство стропильной системы кустарным способом позволит получить действительно надежную крышу над головой.

Узлы стропильной системы и ее общий план

Общая конструкция стропильной системы – ее тип и наличие тех или иных узлов и элементов определяется исходя из:

• проектируемой формы крыши
• размеров перекрываемого пространства
• наличия и расположения внутренних несущих стен или опор

Рассмотрим стропильные конструкции на примере простых двухскатных крыш с различным расстоянием между несущими стенами.

До 6 метров

Для перекрываемого пролета длиной до 6 метров я советую строить простейшую наслонную стропильную систему, в которой стропила опираются непосредственно на мауэрлат (опорный брус по периметру дома). Жесткости этой конструкции вполне хватает для монтажа кровли из любого материала. При этом расход материалов для стропильной системы – минимальный.

До 8 метров

Если же расстояние между несущими стенами до 8 метров – я рекомендую связывать противоположные стропила ригелем.

12 метров и более

Еще один вариант наслонной стропильной системы – с использованием промежуточных стоек, опирающихся на внутренние стены или столбы. Если возможно устройство одной опоры для кровли – такая стропильная система может перекрыть расстояние между внешними стенами в 12 метров, а при наличии двух дополнительных опор – до 16 метров.

Для строения с расстоянием между несущими стенами до 12 метров (при отсутствии внутренних опор) я выбираю висячую стропильную конструкцию, в которой стропила опираются на сплошную (в крайних случаях – составную) затяжку, а затяжка – на мауэрлат.

Основными узлами для такой конструкции будут следующие:

• коньковый узел,
• узел опирания стропил,
• узел «балка-стойка-подкосы»,
• узел «стропило-подкос-стойка».

и другие узлы, в зависимости от наличия или отсутствия в конструкции ригелей, затяжки и т.д.

Определившись с общей конструкцией и основными узлами, я составляю план стропильной системы, который является частью проекта.

Технология устройства стропильной системы

После утверждения проекта начинаются монтажные работы. Технология устройства стропильной системы, в принципе одинакова для всех типов кровель и включает следующие операции:

1. Установка мауэрлата. Обычно я укладываю опорный брус на двойной слой рубероида (ил другой влагоизоляционный материал), чтобы предохранить древесину от гниения. Крепить мауэрлат к стене можно по-разному, но я предпочитаю делать это с использованием закладных шпилек – на мой взгляд, это наиболее надежный вариант. Хотя можно и привязывать хомутами к анкерам в стене.

2. Установка основных (крайних) стропил. Это особо важный этап строительства стропильной конструкции – от него зависит правильность плоскости ската. Я проверяю плоскость двумя диагональными шнурами: при правильной установке шнуры лишь слегка соприкасаются в точке пересечения.

3. Установка промежуточных стропил. Здесь могут быть различные варианты.

Обратите внимание

Иногда расстояние между стропильными ногами выбирается с учетом размеров утеплителя.

Но в любом случае соотношение размеров промежутков и сечения стропильных ног должно обеспечивать проектную прочность всей конструкции. Чтобы обеспечить точность врезки деталей в узлах я использую шаблон, хотя иногда необходима и ручная подгонка деталей.

4. Установка конькового бруса. В некоторых случаях (особенно, когда угол наклона ската крыши небольшой), я монтирую прочный коньковый прогон, на который передается часть нагрузки от стропил. Таким образом, обеспечивается большая прочность конструкции. Такой прогон крепится к фронтонам или опирается на вертикальные стойки.

5. Монтаж утеплителя. Этот этап зависит от выбора утеплителя. Главное при этом обеспечить защиту утеплителя от наружной влаги и конденсата.

6. Монтаж обрешетки. Вид и материал обрешетки зависит от выбранного кровельного материала. Для мягкой черепицы, рулонных видов покрытия и металлочерепицу я рекомендую сплошное покрытие из толстой многослойной фанеры или ОСП. Под черепицу цементно-песчаную или керамическую, а также стальную кровлю не обязательно сплошное покрытие.

Здесь я исхожу из размеров элементов кровли: важно, чтобы стыки не «висели» в воздухе, а опирались на обрешетку. Если для обрешетки берется доска, я не использую сырую или слишком широкую. Так как со временем обрешетка начинает коробиться и крепление кровельного материала ослабевает.

7. Монтаж кровельного покрытия. Я работаю с различными материалами. Здесь предпочтение отдается вкусу хозяина и достаточной надежности защиты от осадков. Шиферное и черепичное покрытие для пологих скатов я бы не советовал.

Статьи по теме

В любом случае, я считаю, что монтаж стропильной конструкции должен осуществлять специалист. Особенно если это касается врубки и соединений в узлах.

Если планируете устройство крыши на доме, могу предложить свои услуги. Обращайтесь по телефону: +7 (495) 795-82-20 , я приеду, все посчитаю и расскажу. Я со своей бригадой всегда готов сделать свою работу качественно и оперативно.

Желаете получить надежную защиту для своего дома, которая прослужит Вам не одно десятилетие, практически без ремонта кровли – заказывайте монтаж стропильной системы у нас!

Дополнительные материалы по теме

Готов ответить на все вопросы, касающиеся устройства вальмовой стропильной системы – обращайтесь, всегда рад оказать помощь.

Источник: https://stroystm.ru/poleznye-publikatsii/stati/montazh-stropilnoj-sistemy/ustrojstvo-stropilnoj-sistemy-kryshi-i-ee-uzly
