В этой статье:

Стропильная система крыши своими руками: Инструкция и

Стропильная система – основа крыши, от нее зависит надежность и прочность кровли, ее способность противостоять осадкам и ветру. Конструкция стропильной системы определяется формой крыши и особенностями планировки дома, а также применяемыми материалами. Стропильная система, возводимая своими руками, обычно выполняется из дерева, но возможно применение и других материалов, например, металлического профиля.

Стропильная система своими руками

Виды стропил и их применение

Выбор стропильной системы – ответственный шаг, требующий знания конструкции каждого из видов кровли. Стропила могут быть:

Наслонные стропила, опирающиеся на коньковый прогон и мауэрлат. Применяются при возведении односкатной, простой двускатной крыши, а также как один из элементов вальмовой и ломаной мансардной крыши.
Скользящие стропила – разновидность наслонных стропил, применяемая для деревянных строений, дающих большую усадку. Их отличием является скользящее крепление стропил к мауэрлату, что позволяет компенсировать усадку стен без деформации кровли.
Висячие стропила – система из стропил, стянутых ригелями или затяжками, обычно применяется при строительстве простой двускатной крыши, а также в качестве верхних стропил мансардной крыши. В висячей стропильной системе коньковый прогон отсутствует, и в верхней части симметричные стропильные ноги опираются непосредственно друг на друга.
Накосные стропила, иначе называемые угловыми или диагональными. Применяются для выполнения трехскатной или четырехскатной крыши, а также для кровли со сложной геометрией.

Элементы стропильной системы

Любые стропила предназначены для распределения и передачи нагрузки кровли на стены дома. Основными элементами, на которые опираются стропила, являются:

Мауэрлат – брус, закрепленный на верхней плоскости стен по периметру всего дома;
Лежни – опорные брусья, уложенные на внутренние несущие перегородки или колонны;
Балки перекрытия верхнего этажа;
Стойки и опоры;
Прогоны – горизонтальные опорные элементы, уложенные вдоль оси крыши на стойки.

Стропильная ферма состоит из следующих элементов:

Стропильные ноги – доски или брус, образующие контур крыши и уложенные с определенным шагом;
Затяжки или ригели – горизонтальные элементы, стягивающие парные стропильные ноги между собой;
Подкосы – опоры, поставленные под углом и поддерживающие стропильные ноги;
Кобылки – доски, закрепленные на нижнем конце стропил и образующие свесы крыши;

Нарожники – короткие стропила, опирающиеся на диагональные стропила в вальмовой крыше.

Варианты крыш с висячими и наслонными стропилами

Все эти элементы в частном строительстве обычно выполняют из дерева – бруса или доски хвойных пород, высушенного естественным образом. Дерево пропитывают антисептиком, что позволяет продлить срок его службы. Толщина и сечение элементов определяется расчетом.

Технология выполнения наслонных стропил

До начала строительства необходимо выполнить эскиз крыши и рассчитать ее размеры. Сечение и шаг стропил, а также необходимость установки дополнительных опор и подкосов также определяются расчетом.
Укладывают и выставляют опорные элементы: мауэрлат, лежни и балки перекрытий, стойки, коньковый и промежуточные прогоны. Подробно эти операции описаны в статьях, посвященных различным типам крыши:
Изготовляют шаблон стропил. Для этого берут доску с шириной, соответствующей расчетной длине стропил, с такой же шириной, но с меньшей толщиной – она легче и ее проще точно подогнать по месту.
Доску прикладывают к месту установки крайнего стропила одним концом к коньковому прогону, другим – к мауэрлату.
В верхней части шаблона размечают верхний запил. Форма запила должна быть такой, чтобы доска ложилась на коньковый прогон и при этом плотно прилегала к противоположному стропилу. Глубина запила должна составлять не более 1/3 ширины доски.
После выпиливания верхнего запила шаблон еще раз прикладывают по месту и размечают нижний запил – он должен опираться на мауэрлат, не оставляя больших зазоров. Конец шаблона опиливают под углом так, чтобы срез находился в вертикальной плоскости.

Схема соединения мауэрлата со стропильной ногой
Полученный шаблон прикладывают в месте установки всех стропильных ног, проверяя, нужна ли будет подгонка по месту. Если шаблон подходит идеально (что случается редко) можно сразу изготовить необходимое количество стропильных ног. Если же нужна корректировка нижнего запила, то по шаблоны вырезают только верхнюю часть каждого стропила, а нижний запил каждый раз делают по месту.
Стропила ставят с установленным расчетом шагом. Обычно он составляет от 50 до 120 см и зависит от типа кровельного покрытия, а именно от его тяжести, и от ожидаемой снеговой нагрузки. Наиболее тяжелыми покрытиями являются шифер и керамическая черепица, но они в настоящее время применяются редко. Чаще выбор делается в пользу более современных, легких и надежных материалов: металлочерепицы, ондулина, мягкой кровли. Для них шаг стропил можно выбрать около 100 см, не выполняя сложных расчетов.
Сначала устанавливают стропила со стороны фронтонов. Стропильную ногу опирают на коньковый прогон и мауэрлат и закрепляют на два гвоздя 100-150 мм в каждом узле крепления. Установив стропильную пару, дополнительно скрепляют ее: в верхней части с помощью накладок из металла и саморезов с одной стороны и уголков с ребром жесткости с другой, в нижней части – скобами или также на уголки.
Руководство по креплению стропильной ноги к мауэрлату
После установки стропил с обоих фронтонов крыши между ними натягивают бечевку и выравнивают остальные стропила по ней. Крепление стропил производят аналогично.
Устанавливают подкосы, если того требуют результаты расчета. Подкосы выполняют из того же материала, что и стропила. Прикладывают доску подходящей длины под нужным углом к стропилу и размечают нижний запил. Важно учесть, на что будет опираться подкос: на балку перекрытия или на лежень, от этого зависит форма нижнего запила. После выполнения нижнего запила подкос ставят по месту и отмечают линию отреза по стропилам. Подготовленный подкос ставят враспор между балками и стропилами и закрепляют с помощью металлических накладок или уголков.

Установка подкосов на крыше

Технология выполнения висячих стропил

Устанавливают мауэрлат и балки перекрытия. Висячая стропильная система не имеет вертикальных и горизонтальных опор, поэтому стойки и прогоны ставить не нужно. Для удобства размечают центр крыши, по которому будет проходить конек, с помощью временно прибитых по центрам фронтонов досок. Один край доски должен обозначать центр крыши. На досках отмечают высоту крыши по коньку.
Выполняют шаблон. Для этого доску прикладывают нижним концом к мауэрлату, а верхним – к отметке высоты крыши.
Размечают верхний запил по краю доски, обозначающему центр крыши, и нижний, по мауэрлату, не более чем на 1/3 ширины доски. Прикладывают шаблон с обеих сторон, уточняя симметричность стропил.
По шаблону выполняют необходимое количество стропильных ног. Раскладывают их попарно. Две стропильных ноги, образующие ферму, ставят верхними срезами друг к другу и скрепляют накладкой из металла или косынкой из доски на саморезы или шпильки. Нижнюю часть крепят к мауэрлату на уголки и саморезы и гвозди.

Технология выполнения висячих стропил
Устанавливают затяжки (ригели) – доски необходимой длины, стягивающие стропильные ноги и не позволяющие им разъезжаться в стороны. Количество и высота расположения ригелей определяется расчетом и конструкцией крыши, они не должны мешать проходу по чердаку, если там планируется делать жилое помещение или склад. Крепление затяжек осуществляют н шпильки. Так устанавливают все стропильные фермы, подпирая их с помощью укосин.
Способы крепления стропил к затяжкам

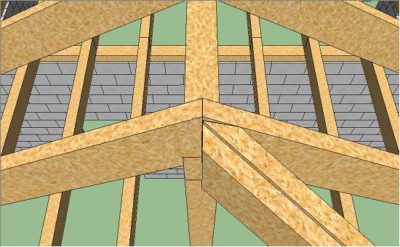

Технология выполнения вальмовых диагональных стропил

Поскольку стропила для вальмовой крыши устанавливают диагонально, обычные способы их крепления не подходят. К тому же нагрузка на диагональные стропила значительно выше, чем на наслонные или висячие, поэтому материал для их выполнения должен иметь большее сечение. Можно использовать брус толщиной от 100 мм, однако практика показывает, что удобнее выполнить эти стропила из двух сложенных и скрепленных досок стандартной толщины.

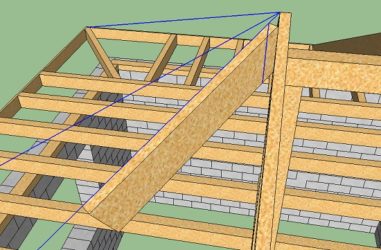

Диагональные стропила верхним концом опирают на стойки, нижним – на сходящиеся под прямым углом брусья мауэрлата.

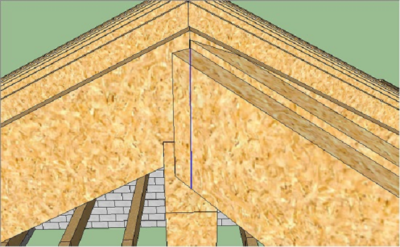

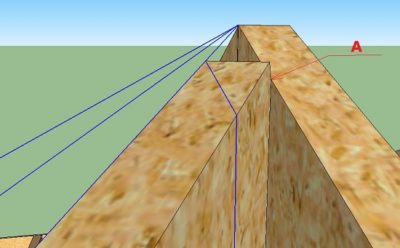

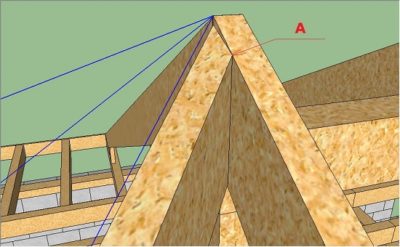

Их размечают по месту, и основной их особенностью является то, что запилы выполняют не перпендикулярно к плоскости доски, а под углом в 45 градусов. При выполнении стропил из срощенных досок выполняют сначала одну сторону с косыми запилами, потом вторую, в зеркальном отображении.
Доски стягивают между собой на саморезы, гвозди или шпильки. Закрепляют вальмовые стропила с помощью накладок и саморезов.

Стягивание досок (Вальмовых стропил) с помощью саморезов

Лучше понять основные приемы возведения стропильной системы своими руками поможет видео.

При выполнении любой стропильной системы своими руками важно тщательно закреплять все узлы и соединения и помнить, что крыша – это основная защита вашего дома от ненастья. Поэтому важно не только сделать качественный каркас, но и выбрать подходящий кровельный материал, например, профнастил, и правильно уложить его.

Стропильная система крыши своими руками: Инструкция и Ссылка на основную публикацию

Источник: https://StroyVopros.net/kryisha/stropilnaya-sistema-svoimi-rukami.html

Основные параметры чертежа стропильной системы для вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

Это тоже важно знать: Устройство стропильной системы двухскатной крыши

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

высота расположения конька;
длина ската;
угол наклона;
количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение.

Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам;
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли. Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы.
Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши, особенно схему, профессионалу.

Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Источник: http://www.krovlyakrysh.ru/stropilnaya-sistema-kryshi/chertezh-stropilnoj-sistemy-valmovoj-kryshi/

Вальмовая крыша: стропильная система

Безусловно, внешне вальмовая крыша выгодно отличается: в сравнении с другими видами она выглядит более презентабельно. Главное достоинство вальмовой кровли – надёжность, которую обеспечивает четырёхгранная стропильная система.

Соорудить такую крышу можно самостоятельно при условии: обязательно необходимы знания геометрии и абсолютная точность при замерах и монтаже.

Особенности стропильной системы вальмовой крыши

Устройство стропильной системы вальмовой крыши имеет два характерных отличия:

Во-первых, для конька и стропил вальмовых крыш выбирается брус одинакового размера, чтобы избежать искривления каркаса.
Второе отличие заключается в технике устройства стропил, например: при возведении двускатной крыши короткие стропила крепятся к коньку. Вальмовая конструкция отличается тем, что короткие стропила крепятся к угловым рёбрам. Диагональные рёбра вальмовой крыши несут на себе основную нагрузку.

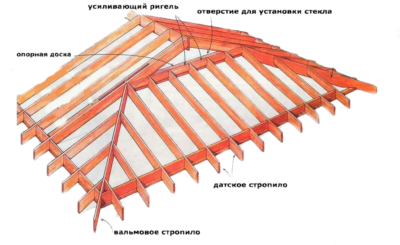

Стропильная система вальмовой крыши: составляющие элементы

Конструкция вальмовой крыши отличается повышенной сложностью, но внимательное изучение составляющих элементов этой системы, которые можно увидеть в схеме, и точные замеры помогут провести монтаж вальмовой крыши без особых проблем.

Итак, по порядку:

Основа стропильной системы – мауэрлат, уложенный по периметру наружной стены. Его назначение – опора для стропил, способ крепления крыши к стенам. Мауэрлат – обязательный элемент для любого типа крыши. Перед укладкой мауэрлата между ним и стеной устраивается гидроизоляционный слой.
Диагональные или накосные рёбра для вальмовой крыши имеют самую большую длину и служат опорой нарожников. Диагональные рёбра крепятся к мауэрлату со стороны основания и к торцу конька в верхней части каркаса. Для монтажа накосных стропил длина стандартного бруса не подходит, поэтому угловые ребра собирают из дерева спариванием внахлёст.
Рядовые стропила являются центральными и крепятся перпендикулярно к мауэрлату внизу, и к торцу конька – вверху. Для дополнительной прочности крепления используются стяжки или ригели.
Нарожники – стропила, которые крепятся перпендикулярно к основанию или коньку и параллельно друг другу, по углам вальмы. Нижняя часть нарожников крепится к мауэрлату, а верхняя – к диагональным рёбрам.
Подкосы и стойки. Стойки устраивают на прогонах с внутренней стороны каркаса вертикально и перпендикулярно. Для укрепления стоек с двух сторон используют подкосы, соединяя их с основанием опоры и боковыми стропилами.
Шпренгель – деталь, предназначенная для усиления угловых рёбер (накосных стропил). Этот элемент укладывают в углу мауэрлата, соединяя стены углом.
Конёк – брус, который устраивается параллельно длине основания по центру крыши. Конёк соединяет пары диагональных рёбер, он устанавливается с помощью отвеса и рейки. Его высота зависит от площади основания и длины диагональных рёбер.
Карнизные свесы находятся ниже уровня мауэрлата не меньше, чем на 60 см.

Для соединения всех деревянных деталей используют металлические уголки, стяжки.

Для устройства вальмовой крыши важно использовать качественную хвойную древесину с достаточной площадью сечения, не меньше 50х150 мм, что должно обеспечивать дополнительную прочность вальмовой крыши.

Как выбрать угол наклона вальмовой крыши?

Как и для любого типа крыш, угол наклона для вальмовой крыши рассчитывается с учётом следующих факторов:

Климатические условия – среднее количество осадков, ветровые нагрузки, температура;
Вид кровельного материала;
Площадь здания и его хозяйственное назначение. Расчёт угла наклона можно производить, опираясь на произведённые замеры: длина и ширина здания;

Как производится расчёт стропильной системы вальмовой крыши?

Правильность замеров и расчёта – залог надёжности стропильной системы. Кроме того, правильный расчёт стропильной системы позволит избежать ненужных расходов на приобретение материала.

Для удобства замеров специалисты рекомендуют соорудить рейку из фанеры, на которую удобно наносить все метки, так как шкала рулетки плохо видна на расстоянии. Кроме того для расчёта понадобится вспомнить из школьного курса геометрии теорему Пифагора и приготовить таблицу коэффициентов пропорций, позволяющую максимально точно определить соотношение длины и расположения стропил.

Собственно, из знаний теоремы понадобится только формула для определения квадрата гипотенузы, то есть длины стропил.
Например:

Нужно найти длину центрального стропила:

На торце периметра дома отмечается центр, на уровне середины толщины конькового бруса – точка a. Далее, от этой точки ставится отметка на линии горизонтальной проекции центрального стропила до вертикальной стойки, удерживающей конёк – точка b. От точки b отмеряем расстояние до торца конька по перпендикулярной линии стойки, получаем точку c. Таким образом, зная расстояние аb и bc, нужно найти длину центрального стропила – ac. Вычисляем её по формуле: а2 + b2 = c2 , получаем искомую длину. Дальше, для максимальной точности, нужно воспользоваться таблицей коэффициентов пропорций.
Аналогично вычисляется длина угловых стропил, диагональных рёбер. Полученное значение умножается на коэффициент, максимально приближённый к значению замеров.

Такой расчёт позволяет наиболее точно вычислить количество необходимых материалов, а также существенно влияет на повышение прочности стропильной системы.

Пример расчёта площади вальмовой крыши

Для расчёта площади вальмовой крыши при монтаже учитывают:

Технические характеристики кровельного материала;
Размеры материала: длина, ширина, толщина;
Способ монтажа.

Чтобы узнать площадь вальмовой крыши, нужно вычислить:

Площадь с учётом всех дополнительных функциональных элементов кровли;
Длину ската от карниза до нижней части конькового бруса;
Учесть поправки на свесы, парапет, стены.

Места примыкания при этом во внимание не принимаются.
Для удобства и простоты расчёта лучше использовать метод, которым пользуются профессионалы: условно разделить крышу на отдельные секторы и, вычислив площадь каждого, отдельно, суммировать результат или воспользоваться онлайн калькулятором для расчета или специальной программой. Перед изготовлением основных составных частей лучше сделать чертеж.

Устройство стропильной системы вальмовой крыши

Самым сложным этапом устройства стропильной системы вальмовой крыши своими руками являются узлы, стыковка конька, диагональных рёбер и центрального стропила торцевой стороны.

Разметка на объекте

Чтобы осуществить монтаж стропильной системы без дефектов, начинать работу нужно с разметки:

На верхних торцевых частях мауэрлата по центру отмечается осевая линия.
Также по центру осевого бруса отмечается линия центрального стропила.
С шагом до 60 см ставятся отметки для расположения промежуточных стропил на основании торца.
Рассчитывается длина стропил от центра торца до угла. С противоположной стороны парные стропила будут иметь такую же длину.

Устраивается гидроизоляция по периметру дома на стене. На неё укладывают мауэрлат. Особое внимание нужно уделить крепости основания по периметру и на углах дома.
Вертикальные стойки по высоте конька, согласно проекту, устанавливаются на параллельные прогоны, соединяющие периметр мауэрлата на одинаковом расстоянии.
На вертикальные стойки крепится коньковый брус.
К торцу конька крепятся диагональные рёбра по углам. Нижняя часть диагональных рёбер должна выступать ниже уровня карниза не меньше, чем на 60 см.
Попарно закрепляются накосные и рядовые стропила с помощью ригелей, стяжек. Обязательно закрепить угловые стропила нарожниками.
Далее устраиваются стропила на боковых скатах аналогично торцевым сторонам от центра к угловым рёбрам, попарно.
После устройства стропильной системы можно приступать к монтажу обрешётки и кровельным работам.

Устройство вальмовой крыши требует большой внимательности и тщательной подготовки к процессу, начиная с расчётов и замеров и заканчивая подготовкой необходимого оборудования и инструментов.

При условии правильного подхода к вопросу монтажа стропильной системы для вальмовой крыши, с несложной конструкцией можно справиться самостоятельно.

Усиление стропильной системы

Необходимость усиления стропильной системы, прежде всего, зависит от площади здания, выбора кровельного материала, климатических нагрузок (ветра, снега).

Для этой цели применяются следующие приёмы:

Если диагональные рёбра слишком длинные, то используют сдвоенный брус;
Для укрепления диагональных стропил используют, в качестве дополнительного усиления, шпренгели;
На перекрытия устанавливают стойки, которые придают стропилам дополнительную жёсткость.

Обрешётка

Сооружение обрешётки для вальмовой крыши – предпоследний этап перед устройством кровли, но после того, как сооружена стропильная система вальмовой крыши, обрешётка не покажется сложной работой.

И, всё же, соблюдать некоторые технологические правила необходимо:

Доски и брус хорошего качества продлят срок службы кровли. В обязательном порядке нужно использовать защитные антисептические средства для покрытия деревянных деталей, как стропильной системы, так и обрешётки.
Шаг обрешётки устраивается с учётом нагрузки кровельного материала.
Для устройства рулонных мягких материалов сооружается сплошная обрешётка.
Для устройства тяжёлой кровли нужно использовать брус и доски большего сечения.
После устройства обрешётки устраивается гидроизоляционный слой, который необходимо закрепить контробрешёткой.

Основные характеристики вальмовых крыш

Отличительная особенность вальмовой крыши от других видов – четыре ската, идущие от конька к карнизу, что, собственно и обеспечивает надёжность всей конструкции. Тем не менее, при строительстве часто используются различные вариации вальмового типа крыш.

Разновидности вальмовых крыш

Вальмовая крыша. Конструкция этой четырёхскатной крыши состоит из двух противоположных пар скатов трапециевидной и треугольной формы. Два ската в форме трапеции устраиваются с уклоном от основания к коньку. Два боковых, треугольных ската, которые устраиваются по направлению от конька к карнизу. Эти торцевые скаты и называются вальмами.
Полувальмовая крыша отличается от вальмовой конструкции тем, что треугольные боковые скаты крепятся не к самому карнизу, а образуют ломаную линию со встречной частью фронтона, идущего в направлении от бокового карниза вверх, к вальме. Полувальмовые крыши получили название голландские и датские, так как такие разновидности, в большей степени, распространены именно в этих местностях. Устройство полувальмовой крыши намного сложнее, чем вальмовой.
Шатровая крыша – разновидность вальмовой конструкции, по строению напоминающая египетскую пирамиду, с четырьмя равнобедренными треугольниками, расположенными в направлении от центра крыши к карнизам. Устройство шатровых крыш наиболее приемлемо в тех случаях, когда стены дома имеют форму квадрата. Для прямоугольных форм дома устройство шатровой крыши требует более тщательных расчётов.
«Ломаная» крыша. Воплощение самых смелых архитектурных решений – соединение нескольких вальмовых конструкций в общую композицию обозначило появление нового вида вальмовых крыш. Это – самое сложное сооружение из всех видов крыш, и, пожалуй, без помощи профессиональных архитекторов точно рассчитать конструкцию вальм и места их соединений будет сложно. Обычно такой тип выбирают для устройства мансарды.
Угловая крыша. Если дом состоит из двух или даже трёх примыкающих друг к другу блоков, то при устройстве крыши необходима Г-образная или Т-образная конструкция.

Преимущества и недостатки вальмовых крыш

Прежде чем перейти к вопросу об устройстве стропильной системы для вальмовых крыш, следует остановиться на вопросе о преимуществах и неудобных моментах данной конструкции.

Собственно, суммируя вышесказанное, можно с уверенностью заметить, что недостатков в устройстве вальмовой крыши не так много:

Сложность устройства – первый и основной недостаток. Он связан с высокой себестоимостью работ, включая услуги по расчётам привлечённых специалистов.
Второй недостаток связан с тем, что при такой конструкции крыши уменьшается площадь для устройства чердака или мансарды за счёт угла скатов. Но этот недостаток важен только в том случае, если устройство просторных помещений на чердаке или мансарде крайне необходимо.

Зато явных преимуществ в устройстве вальмовой крыше намного больше, чем недостатков:

Первое преимущество нейтрализует один из недостатков, касающийся высоких затрат: крыша – едва ли не самая значимая часть дома. Каркас вряд ли кто-нибудь захочет перестраивать без веских причин. Следовательно, потратиться придётся на проект и стропильную систему один раз и навсегда.
Вальмовая крыша – это презентабельность и красота. Вкладывая немалые средства в возведение лучшего фундамента и стен, и, при этом экономить на устройстве крыши – не рентабельно. Крыша может быть мансардной, можно спроектировать в ней эркер.

И наконец, главные, технические преимущества:

Наружные элементы вальмовой крыши не имеют вертикальных линий, и, благодаря наклонным угловым рёбрам существенно снижаются ветровые нагрузки;
За счёт угловых рёбер увеличивается жёсткость стропильной системы;
Вальмовая конструкция увеличивает площадь крыши, что, в свою очередь, положительно влияет на распределение солнечного света и теплообмен;
Свесы вальмовой крыши защищают стены дома от намокания.

Источник: https://krovlya777.ru/stropila/valmovaya-krysha-stropilnaya-sistema.html

Как строить вальмовую крышу: от разметки до монтажа стропильной системы

Вальмовая крыша отличается от обычной двускатной наличием дополнительных наклонных поверхностей, частично или полностью покрывающих торцовые части крыши.

Разновидностями вальмовой являются полувальмовая, шатровая или состоящая из множества скатов ломаная крыша сложной конструкции. Собственно вальмы – это скаты треугольной формы, наличие которых и стало причиной такого необычного названия.

Разберем особенности строительства вальмовой крыши своими руками на классическом примере.

Конструкционные особенности вальмовой крыши

Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Внимание! При возведении кровли необходимо учитывать вынос стропил на 30 – 50 см за пределы мауэрлата для формирования навеса.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Обратите внимание! Если разметка проведена правильно, то размер всех вальмовых стропил будет равен между собой. То же касается стропил центральных и промежуточных.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
Немаловажная часть монтажа стропильной системыпри строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

Обратите внимание! Все элементы стропильной системы должны иметь одинаковое поперечное сечение. Для обеспечения максимальной прочности возводимой крыше рекомендуется использовать брус размером 150 х 50 мм.

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 525 times, 1 visits today)

Источник: http://one-stroy.ru/valmovaya-kryisha-svoimi-rukami/

Разметка и распил накосных стропил

Ларри Хон

Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.

Лекало для разметки накосных стропил в вальмовой крыше

Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки «птичий клюв».

Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,

Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону («язык») на метке 4 и длинную сторону («бритву») на метке 17 на одном из ребер доски и проведите линию вдоль «языка» для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки «птичий клюв».

Высота над обвязкой (ВНО) у врубки «птичий клюв» для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки «птичьего клюва». Перенесите это расстояние на вертикальную линию каблука врубки «птичий клюв» на лекале. В этой точке, положите один конец маленького стропильного треугольника (или «язык» большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.

Ниже «птичьего клюва», отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.

Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку «птичьего» клюва видимой сверху.

Распил накосного стропила у линии конька вальмовой крыши

Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила.

Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже).

Если шаг стропил 60 см, то общая разница составит 63 см.

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила «каблука». Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
проведите линию через верхние ребра нарожников в этом комплекте.
Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий — с птичьим клювом на нижнем ребре, как показано на рисунке выше.

Разделы книги ларри хона «очень эффективный плотник»

Источник: https://eplan.house/larry-haun/krysha/razmetka-i-raspil-nakosnyh-stropil

Стропильная система вальмовой крыши

Владельцы строящихся загородных домов, пользующихся такой популярностью в Подмосковье, сегодня все чаще отдают предпочтение стропильной системе вальмовой крыши.

Вальмовая крыша представляет собой соединение двух вариантов скатов, два из которых имеют вид трапеции, а два (собственно – вальмы) – вид треугольника.

Таким образом, получается четырехскатная крыша, особенностью которой будет наличие диагональных стропил.

Скатные крыши вальмового типа популярны неспроста: они отличаются самым экономным расходом материалов и достаточно эстетичны. Однако монтажные работы в данном случае, как правило, наиболее трудоемкие, особенно работы по монтажу кровельного материала.

Виды вальмовых крыш

Встречаются следующие разновидности вальмовых крыш:

в случае, когда здание имеет в основании квадрат – такая крыша будет называться шатровой
когда вальмы монтируются не на полную высоту, а усечены сверху – такую крышу называют полувальмовой или датской
ломаная вальмовая крыша – у которой сочетаются скаты различной крутизны
полувальмовая мансардная – с небольшими треугольными вальмами, монтируемыми над фронтонами
и другие разновидности.

Монтаж стропильной системы вальмовой крыши

Вначале я монтирую мауэрлат, а при необходимости и поперечную балку, которая будет служить опорой для стоек и, закрепленному на них, коньковому прогону. Конек устанавливаю с использованием отвеса и рейки, строго выдерживая его горизонт и размеры по высоте. От этого зависит точность монтажа всей стропильной конструкции. Стойки под конек обязательно закрепляю укосинами.

Монтаж диагональных стропил – очень ответственный этап работы: при этом формируются плоскости будущих скатов крыши.

Главное, чтобы все четыре ската представляли собой идеально ровные плоскости, а диагональные стропила были одинаковой длины. На этом этапе закладывается размер будущего свеса.

Обычно я делаю полуметровый свес, однако на открытой местности, где возможен сильный боковой ветер, свесы целесообразно делать большего размера – вплоть до одного метра.

Далее я монтирую промежуточные стропила. Сначала устанавливаю рядовые (центральные). Все они — одного размера и монтируются врубкой на конек и мауэрлат.

Места врубки определяю просто: сначала устанавливаю одну стропильную ногу строго по центру стены (и конька), а затем длину от этого стропила до конца конькового прогона и делю его на количество стропил плюс единица. Разметка будет соответствовать центральным осям стропильных ног. Все центральные стропила устанавливаю параллельно между собой.

Особое внимание уделяю врезке элементов в сложных стыковочных узлах.

Обратите внимание

В самом сложном узле вальмовой крыши стыкуются конек, две диагональные стропильные ноги, два центральных стропила и одно центральное стропило вальмы.

Чтобы выполнить этот узел правильно я делаю на коньковом брусе специальный подрез в виде двойного скоса. Важно, чтобы при этом строго совпадали плоскости аналогичных скосов и на диагональных, и на центральных стропилах.

Обычно я сначала монтирую стропильные ноги на свои места, а затем отмечаю места срезов с учетом необходимых размеров свеса. В таком случае отпиливание лишних частей бруса производится на месте. Это наиболее простой и точный способ монтажа.

В целях экономии материала можно произвести расчеты длины стропильной ноги по формуле, исходя из высоты конька и размера проекции стропила на плоскость основания крыши, а затем разметить и обрезать все лишнее на земле.

Готовые стропила после этого поднимаются и монтируются на крыше.

На дальнейшем этапе я монтирую нарожники (угловые стропила), причем так, чтобы нарожники соседних скатов (основного и вальмового) стыковались с диагональным стропилом в разных местах. Обычная практика такой стыковки – производство спила на угловом стропиле в плоскость с диагональным и закрепление с помощью больших гвоздей – неверна с точки зрения строительной науки. Но она вполне достаточна для обеспечения прочности крыши небольших размеров.

Для стыков в остальных случаях я использую опорный (черепковый) брус, который пришиваю к диагональному стропилу с двух сторон. Также, можно стыковать «диагональ» с нарожниками обычной врубкой.

Монтаж нарожников осуществляется так же строго параллельно центральным стропилам.

Таким образом, монтаж стропильной системы вальмовой крыши – процесс сложный, и производство его стоит доверить только профессионалам.

Мы можем предложить свои услуги. Мы занимаемся строительством крыш более 10 лет. Фото наших работ с описанием и ценами можно посмотреть в здесь

Работы по укреплению стропильной системы кровли вальмовой крыши

При необходимости (в зависимости от размеров строения), чтобы укрепить и повысить надежность стропильной системы вальмовой крыши, я на углах монтирую так называемый шпренгель со стойкой, подпирающей диагональное стропило, или даже шпренгельную ферму.
