Фронтон каркасного дома с мансардой

В этой статье:

Роль фронтонных стен в создании мансарды

Фронтон мансарды – конструктивные особенности создания подкровельного пространства

Подробности Создано 12.02.2015 05:21

Мансардное пространство формируется скатами кровли и верхней частью фасада дома над уровнем перекрытия верхнего этажа. Эта часть и называется фронтоном мансарды. При проектировании дома с мансардой или чердаком фронтонные стены чаще всего исполняют роль опоры для стропильной конструкции. Фронтон имеет большое значение, так как с его помощью равномерно распределяется вес стропил и кровли на стены и перекрытие.

Удобство нахождения в мансарде во многом зависит от высоты фронтона. При высоте фронтонных стенок до 70 см создание жилого пространства под крышей нерационально. Высота от 80 до 210 см является достаточной для обустройства полноценного удобного помещения. Последние параметры позволяют создать жилое пространство с почти полноценной высотой. Расстояние от пола до самой высокой точки мансарды не должна быть меньше 250 см. Выбор высоты фронтона мансарды определяется не только потребностями владельцев дома, но и необходимостью соблюдать общие пропорции всего здания.

Возведения боковых фронтонных стен можно избежать, если дом имеет достаточную ширину и значительный уклон скатов крыши. Одним из наиболее удобных вариантов для обустройства просторной и комфортной мансарды является двускатная ломаная крыша. Скаты крыши образуют боковые стены мансарды. В этом случае фронтон будет представлять часть фасада дома между скатами кровли до уровня перекрытий верхнего этажа.

Правила и способы возведения фронтона мансарды

Так как фронтонная часть несет на себе значительные нагрузки, образованные не только весом стропил и кровли, но и воздействием окружающей среды: ветром, снегом, то возведение ее требует строгого выполнения технологий и дополнительного укрепления конструкции. К тому же не стоит забывать об эстетической функции фронтона, которая во многом зависит от выбора материала для возведения и отделки фронтона.

Существует два основных способа возведения фронтонной части: до установки стропил или после. Если планируется использовать фронтон в качестве опоры для стропильной конструкции, то сначала возводят стену. Преимуществом такого способа является то, что стропила не будут мешать проведению работ.

Тем не менее, есть существенные доводы и в пользу установки и обшивки фронтона после возведения стропильной системы. В этом случае существенно уменьшается опасность перекосов кровли из-за ошибок в геометрических формах, возможных при первичном возведении фронтона. Ошибки в проектировании могут стать причиной возникновения трещин или разрушения стены.

Такой способ создания фронтона мансарды используется также для облегчения конструкции дома.

Выбор конструкции фронтона – кирпичная кладка или деревянный каркас

Для создания фронтона используют либо кирпичную кладку, являющуюся как бы продолжением основного здания, либо деревянный каркас с последующей обшивкой листовым материалом. Кирпичная кладка не требует последующей внешней отделки. В случае создания каркаса фронтона мансарды концы балок можно вывести наружу. Каркасный способ позволяет избежать проблем с перекосом конструкций при осадке здания. После установки деревянного каркаса его обшивают листовыми материалами: фанерой, цементно-стружечными плитами, древесноволокнистыми плитами, гипсокартоном.

Как и чем утеплять фронтон мансарды

Важным условием создания любого обитаемого пространства является утепление поверхностей помещений. Использование теплоизоляционных материалов поможет существенно уменьшить теплопотери и создать комфортный микроклимат внутри дома. Зная, как правильно утеплить фронтон мансарды, и какие материалы выбрать, можно самостоятельно осуществить весь технологический процесс.

Выбор теплоизоляционных материалов для утепления фронтона мансарды достаточно широк. Наиболее часто используемый рулонный утепляющий материал – минеральная вата. Высокие тепло- и звукоизоляционные характеристики и невысокая стоимость делают его весьма популярным. Пенопласт и другие вспененные полимеры тоже часто используют для утепления мансарды. Современный, эффективный, но достаточно дорогостоящий способ утепления – использование пенополиуретана. Это жидкий теплоизоляционный материал, который наносится непосредственно на поверхность без ее предварительной подготовки.

Утепление фронтона можно осуществить как снаружи до чистовой облицовки, так и изнутри. Для утепления фронтона мансарды снаружи необходимо выполнить ряд последовательных действий.

Сначала на поверхность укладывают слой гидроизоляционного слоя. Для деревянных поверхностей используют рулонный материал, например полимерную мембрану. Для бетонного или кирпичного основания предпочтительно использовать обмазочную гидроизоляцию.
Затем монтируют металлическую или деревянную обрешетку, в секции которой устанавливают соответствующие по размеру куски утеплителя. Деревянные элементы необходимо обработать антисептиком для защиты от гнили.
Поверх утеплителя кладут пароизоляционный слой. Сверху покрывают облицовочным материалом.

Решение чем закрыть фронтон мансарды зависит от материала, из которого сделан дом или которым он облицован. Также выбор может зависеть от дизайнерских решений внешнего оформления загородного дома. Для деревянных домов традиционно применяют материалы из дерева — блок хаус, имитацию бруса. Популярно использование сайдинга в облицовке внешних поверхностейдома. Он может быть металлическим, деревянным, виниловым.Комбинирование различных материалов для отделки фронтона и нижних этажей способно придать дому необычный и привлекательный вид.

— Процесс утепления мансарды и фронтона

Источник: http://e-brus.ru/texnologii-stroitelstva/267-fronton-mansardy

Как правильно произвести монтаж фронтона каркасного дома? Может быть есть понятные для самостоятельной работы чертежи или схемы?

В последнее время получило широкое распространение строительство домов каркасного типа. Основной элемент, из которого собирается каркас- это экологичный материал- деревянный брус, который в основном изготавливается из хвойных пород деревьев.

На рынке предложений существует огромное количество вариантов по строительству такого типа домов. Технологии различные, но в основе заложены общие принципы:

сборка фронтона производится по шаблонам;
в зависимости от желаемой конфигурации крышы дома (мансардного этажа) фронтоны могут повторять конфигурацию стропильной системы;
сборка фронтона в большинстве случаев производится на вернем этаже здания с полной обшивкой наружной стороны фронтона и только потом конструкция монтируется. Этот этап позволяет избежать работы по конечной отделке фронтона с лесов. Но могут быть варианты. Иногда удобней сделать конечную отделку после устройства кровли. Все зависит от технологии сборки.

Посмотреть интересные проекты, а возможно и заказать индивидуальный можно на сайтах проектных компаний (предлагающих интересные проекты каркасных домов) по следующим адресам:

Любой фасад здания венчает фронтон. Он имеет оптимальную форму треугольника, поскольку это наиболее устойчивая фигура в геометрии. Фронтон каркасного дома – это каркас, в основе которого лежит стропильная система, ограниченная по бокам скатами крыши. Постройка его ведется из расчета равномерного распределения нагрузки на корпус дома.

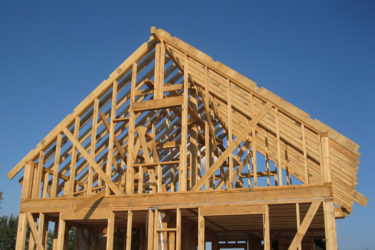

Фронтон каркасного типа

Базовой основой фронтона каркасного типа являются стропила и сопутствующие элементы конструкции. Как известно, новый дом дает усадку. Эта система устроена так, что равномерно опускается вместе со зданием. Каркасная конструкция удобна тем, что позволяет строить крыши разного типа. Фронтон каркасного дома с мансардой дает возможность использовать полезный объем площади и превратить его в жилую комнату. Мансарда может быть построена из кирпича или древесины. Если чердачное помещение планируется сделать жилым, то его требуется утеплить. По наружной части фронтона делают обшивку, которая совпадает с расцветкой стен.

Отличия каркасного и кирпичного фронтона

Каркасный фронтон обшивается листовым материалом. Здесь удобно использовать цементно-стужечную плиту. Снаружи проводятся заключительные работы, затем укладывается слой утеплителя, а внутри выполняют окончательную отделку поверхности.

Если фронтон планируется изготовить из кирпича, то работа упрощается. Тот же кирпич, который шел на кладку стен, используется и в дальнейшем и для постройки фронтона. При этом не требуется проводить внутренние работы, кроме оштукатуривания поверхности.

Технология возведения

Устройство фронтона каркасного дома, сопровождается расчетами:

Вид фронтона. Это будет отдельная от дома конструкция, которая потом скрепляется со зданием или продолжение каркасного дома.
Расчет фундамента дома. Выдержит ли он дополнительную нагрузку фронтальных стен.
Провести учет розы ветров местности. Часть здания расположенная с подветренной стороны должна быть хорошо укреплена.

Перед изготовлением рамы из стропил, нужно определиться с наклоном крыши, какая величина пролета будет между стропилами, какой материал будет использоваться в качестве покрытия.

Для устройства рамы, применяются бруски большого сечения. Их крепление идет к мауэрлату и к крайним стропилам. Устанавливаются проемы для окон и дверной косяк. По всей длине каркасного дома крепятся стойки и бруски. Они будут востребованы при строительстве фронтона.

Устройство фронтона каркасного дома своими руками

При изготовлении стропил потребуются: доска, фанера, утеплители, стальные шпильки.

Перед возведением каркаса, все материалы должны пройти обработку огнебиозащитой. Это предотвратит гниение древесины и в ней не заведутся жучки.
Особое внимание уделить стыкующимся местам. Это уменьшит вероятность расшатывания конструкции.
Проводится расчет обшивки, которая на 5 см выходит за срез кровли. Деревянные части будут лучше защищены.
С верхней части начинается крепиться первый слой фанеры. Зазор между стыками остается 7 см. Он необходим для вентиляции.
Сверху идет полимерная пленка в качестве гидроизоляции.
Укладывается второй слой фанеры к каркасу без зазоров. В местах стыка идет крепеж к основанию.
Дальше кладется второй слой пленки. Она необходимо для защиты от осадков. Пленка заворачивает края фанеры, и весь пакет крепится саморезами к древесине.

В итоге получается утепленный фронтон каркасного дома.

Устройство фронтона каркасного дома с мансардой

Устройство фронтона каркасного дома с мансардой ведется двумя способами:

Сборка проходит на земле, а затем готовая конструкция поднимается кверху. Сначала установку ведут крайних стропил, которые выставляются по уровню и закрепляются. Потом средние части, при необходимости, скрепляются распорками.
Мансарду собирают непосредственно на первом этаже. Удобство заключается в том, что иногда вес изделия получается большой и поднять его наверх без техники невозможно.

Процесс монтажа мало чем отличается от изготовления простого фронтона.

Отделка фронтона каркасного дома

Для придания фронтону завершенности, его обшивают специальным материалом в виде декорации. В зависимости от желания материалом может служить: профнастил, сайдинг, каменная кладка, декоративный кирпич или блок-хаус. Иногда крепление обшивки идет клеем, а в других случаях саморезами. Если цвет материала должен совпадать с внешним видом дома, то сверху наносят слой грунтовки, с последующей покраской.

Источник: http://vashslesar.ru/uteplenie/fronton-karkasnogo-doma-s-mansardoj.html

Фронтоны Деревянных Каркасных и Кирпичных Домов с Отделкой Сайдингом, Проекты с Мансардной Крышей, Красивые Варианты с Резьбой

Фронтоном называют лицевую часть фасадной стены дома от основания крыши до ее завершающей верхней точки (конька). По форме он может быть различным (треугольным, трапециевидным, прямоугольным) в зависимости от конфигурации самого строения.

Фронтон дома можно по праву считать одним из важнейших компонентов при строительстве, требующим грамотного расчета и проектирования. Фронтон несет не только эстетическую функцию, но и защитную, служа основанием для стропильной системы, поэтому он должен быть основательным.

Проектирование дома может включать различные варианты обустройства фронтона, в том числе наличие мансарды и окна. Конструкционные особенности здесь во многом будут зависеть от самой технологии строения здания.

Фронтон может быть как продолжением основной стены дома, так и отдельным сооружением, сделанным из дерева или металла. Снаружи оно может быть обшито любыми материалами. Дополнительно укрепить фронтон можно с помощью специальной конструкции в качестве перпендикулярно возведенной стены внутри мансарды.

Конфигурация крыши обуславливает форму и специфику фронтона: дом может быть с несколькими фронтонами или вообще без них. Есть конструкции с различными оконными проемами, которые также необходимо грамотно обустраивать, например, в блочном или кирпичном доме их можно укрепить с помощью обустройства специальных подоконных балок.

Самыми популярными являются фронтоны деревянных домов, что обусловлено самой спецификой такого строения.

Для чего обшивают фронтон?

Дело в том, что высота фронтона прямо пропорциональна высоте пространства, образованного на чердаке в качестве дополнительной площади помещения. Зачастую это позволяет обустроить дополнительные комнаты.

Основная функция здесь – барьерная, так как правильно созданный фронтон препятствует износу крыши и защищает ее от попадания влаги. В качестве защиты самого фронтона выступает козырек, который выносится за ее пределы на десятки сантиметров.

Еще одна, не менее важная функция обшивки – эстетическая. Ведь в сыром варианте неустроенная крыша – не очень приятное зрелище, тем более, что это, по сути, самая видимая часть дома.

Для того чтобы усилить гидроизоляционные свойства фронтона, проводят дополнительное утепление и пароизоляцию. Для этого отделываемую поверхность прокладывают специальной пленкой с внутренней стороны. При необходимости можно устроить специальные зазоры для лучшей вентиляции и предотвращения скапливания конденсата на верхнем этаже здания.

Материал обшивки

По технологии работ устройство фронтонов может быть выполнено с обшивкой стоек стены или самой сплошной стены.

Обшивка фронтона дома предполагает применение различных видов материалов: влагостойкой фанеры, гипсокартона под покраску, полимерных панелей, профнастила и даже цветного поликарбоната. Но все же неизменной популярностью пользуются натуральное дерево и виниловый сайдинг.

Дерево для обшивки используют в виде вагонки (обработанной доски) или декоративных резных элементов. Если материал обработать специальными составами, он прослужит долгое время без деформаций.

Что касается сайдинга – это более экономичный и легкий способ обустройства фронтона. Чтобы обшить фронтон дома сайдингом не требуется специальных подготовительных работ. Он выпускается в различных цветовых вариантах и укладывается различными способами.

Реже используют металлические листы ввиду их достаточно высокой стоимости. Данные панели покрыты специальным защитным слоем, что обеспечивает надежную защиту от различного вида повреждений и коррозии.

Естественно, выбор материалов будет обусловлен материалом самого строения. Например, обустройство кровли бревенчатого дома предполагает наличие деревянной обшивки, в то время как строение из кирпича может предполагать другие облицовочные материалы.

Что учесть при обшивке фронтона?

Есть несколько основных моментов, существенно влияющих на выбор материала для отделки фронтонов:

Конструкция здания. Этот параметр обуславливает закономерный вопрос: чем обшить фронтон дома? Например, есть варианты отделки из специального кирпича, но данный способ имеет множество особенностей и актуален лишь при тщательном планировании нагрузки на стены.
Ветровые нагрузки: стоит учитывать особенности климата при выборе обшивочного материала.
Материал каркаса: иногда могут потребоваться дополнительные подготовительные работы.
Наличие дополнительных элементов: если фронтон предполагает обустройство конструкции с наличием окон, здесь нужно будет произвести специальные работы по обрешетке, устройству гидро-, теплоизоляции и вентиляции.

Таким образом, необходимо тщательно проанализировать всю строительную конструкцию и каркас в частности для выбора наиболее подходящего варианта, как отделать фронтон.

Основные моменты отделки фронтона сайдингом

В настоящее время в интернете есть множество красивых фотографий, демонстрирующих, как сделать фронтон.

Сайдинг – универсальный практичный вариант для того, чтобы отделывать фронтоны различных конфигураций. Таким материалом оптимально обшивать не только поверхность крыш кирпичного или брусового дома, но и любого другого строения в том числе дачного.

Фронтон каркасного дома будет устроен немного сложнее, чем классическая стена, но принцип работы остается тем же.

При обшивке фронтона дома сайдингом, в первую очередь, необходимо составить чертежный проект. Затем просчитать необходимое количество материала. Также нужно позаботиться о приобретении соответствующих комплектующих. Хорошо если все материалы будут от одного производителя.

Чтобы отделать фронтон понадобится следующая фурнитура:

внешние и внутренние планки;
профили для соединения панелей;
J-профиль;
профиль ветровой;
профиль финишный;
профиль для окна, если оно предусмотрено конструкцией.

При наличии окна перед монтажом сайдинга обычно делается обрешетка с учетом укладки гидро- и теплоизоляции. Основание фронтона нужно тщательно прочистить, если оно сделано из кирпича или строительных блоков, то все неровности можно заштукатурить.

После монтажа всех крепежных элементов можно приступать непосредственно к установке сайдинга. Для этого необходимо обрезать пластину по размеру и начать их постепенно закреплять, учитывая тепловой зазор с ходом от 4-х до 9-ти сантиметров, затем обшить свес крыши ветровыми профилями. Софитные панели устанавливаются в соотношении один к десяти (панель/кв.м. помещения) для лучшего вентилирования под обшивкой.

Отделанная сайдингом лицевая часть крыши будет смотреться эстетично и аккуратно, лаконично завершая целостный образ строения.

Источник: http://thewalls.ru/neobyichnyie-resheniya/%D1%84%D1%80%D0%BE%D0%BD%D1%82%D0%BE%D0%BD%D1%8B-%D0%B4%D0%B5%D1%80%D0%B5%D0%B2%D1%8F%D0%BD%D0%BD%D1%8B%D1%85-%D0%BA%D0%B0%D1%80%D0%BA%D0%B0%D1%81%D0%BD%D1%8B%D1%85-%D0%B8-%D0%BA%D0%B8%D1%80%D0%BF.html

Устанавливаем утепленный каркасный фронтон

Если мы обратимся к словарю, то узнаем, что фронто́н представляет собой завершение (чаще всего треугольное, иногда — полуциркульное) фасада здания. Фронтон ограничивается двумя скатами крыши по бокам, а у основания его располагается карниз. Существует более 10 видов фронтонов, которые можно встретить на различных зданиях, как исторических, так и современных. Но сегодня мы рассмотрим каркасный фронтон.

Каркасный фронтон смотрится очень выигрышно, если его отделать стеклом

Наверное, еще на уровне разработки проекта у вас возникал вопрос о том, как сделать каждый элемент своего дома безопасным, долговечным и прочным. Что касается каркасного фронтона, то это вдвойне правильно – плохо спроектированная эта часть дома способна привести к неравномерной усадке здания, спровоцировать весовой перекос и трещины в стенах. Фронтон должен быть устроен таким образом, чтобы равномерно распределять нагрузки на каркас всей постройки.

Современные технологии сегодня значительно упростили возведение фронтона. Стропильная система с сопроводительными элементами – это единая конструкция, свободно и равномерно опускающаяся в процессе усадки здания.

Именно каркасное строительство позволяет создавать крыши различных форм, размеров и устройств.

Можно построить мансарду или чердак, или по-другому использовать свободное пространство под крышей. Возведение всей конструкции несложно и удобно, однако требует некоторого опыта и знаний.

Каркасный вид постройки благодаря своей легкости можно считать самым простым в исполнении, долговечным и надежным. Главное чтобы его элементы были правильно и качественно обработаны защитами для древесины.

Основы строительства

Взявшись за строительство фронтона, вы должны обдумать следующие моменты:

Какую технологию строительства вы выберете. Фронтон может быть абсолютно отдельной частью дома, которая монтируется к стенам, или же продолжением стен.
Хватит ли крепости вашего фундамента. Еще во время планирования необходимо учесть тот факт, что фронтальные стенки дают дополнительную нагрузку на основание дома.
Климатические условия местности. Если вы живете в ветреном месте, необходимо провести ряд мероприятий по устранению ветровой нагрузки. Данная часть строения должна быть надежно укреплена.

Обязательно перед началом строительства проконсультируйтесь у специалиста. Это поможет выявить особенности фронтона, подходящего для вашего каркасника.

Что необходимо для установки

Для проведения работ вам понадобятся крепежные стальные шпильки, коньковая доска, фанера, стропила, шурупы, уровень, утеплители, клей, герметики и изолирующие материалы.

Стропила должны иметь одинаковый размер. Если форма уклона прямоугольная, то используем формулу Пифагора для нахождения площади фронтона. Если форма другая – ищем соответствующую формулу.

Перед установкой фронтона, ваша крыша и стены должны быть подключены к водосточной системе. Кроме того, должны быть выполнены перекрытия и смонтированы все остальные элементы.

Построенная после этого платформа должна быть крепкой, чтобы стать основой будущего фронтона.

Этапы строительства

Рассчитав все площади и определившись с количеством необходимых материалов, можно приступать к постройке фронтона на основе каркаса.

Каркас фронтона — его основа

Основные этапы:

Возводим каркас. Его необходимо тщательно обработать огнебиозащитой. Пропитка от гниения древесины и жучков увеличит срок эксплуатации вашей постройки в несколько раз.
Все места стыков необходимо простукать и упрочнить. Чем прочнее места стыков, тем меньше вероятность расшатывания конструкции со временем.
Вычисляем площадь необходимой обшивки. Обшивка должна выступать сантиметров на 5 за края кровли. Это позволит дополнительно защитить деревянные части.
Прикрепляем фанеру – это первый слой. Монтаж ее начинаем сверху. При этом между частями фанеры оставляем небольшое пространство – это будет вентиляции. Хватает 5-7 см свободного пространства.
Прокладываем один слой специальной полимерной пленки, которая выполняет роль гидро- и теплоизолятора.
Кладем еще один слой фанеры, теперь уже вплотную друг к другу. Саморезами крепим к основе.
Следующий слой – это опять пленка, защищающая от осадков. Чтобы защитить края фанеры, пленку необходимо подогнуть, спрятав фанеру, и закрепив ее саморезами и скобами.

Основные слои каркасного фронтона

В результате мы получаем следующие примерные слои утепленного фронтона: блок-хаус, обрешетка (фанера), ветрогидроизоляция, утеплитель, пароизоляция, обрешетка, гипсокартон.

Внешняя отделка

Для того, чтобы фронтон приобрел завершенный вид, необходимо покрыть его декоративным материалом. Это может быть сайдинг, профнастил, блок-хаус, декоративный кирпич, вагонка, каменная кладка или что-то другое. Выбор зависит от дизайна и предпочтений хозяина. Чтобы прикрепить данный материал, можно использовать клей, однако профнастил или панели рекомендуется прикреплять саморезами. Если вы хотите покрасить фронтон под цвет дома, необходимо использовать грунтовку и специальную краску для внешней отделки.

Отделка сайдингом каркасного фронтона

Как избежать мостика холода

Часто в месте перехода от стен к каркасу фронтона появляется мостик холода. Чтобы этого избежать, можно использовать жидкий утеплитель. Их большое количество, и они отличаются тем, что их можно наносить на любые поверхности и сложные участки. О различных видах утепления можно прочитать здесь.

Чтобы не попадала вода, необходимо сделать отлив. Проще всего установить так называемый ложный карниз, защищающий от стекающей воды по стенам даже при косом дожде.

Утепление каркасного фронтона изнутри

Также от осадков помогут свесы, однако они не должны быть меньше 35-40 см. Только такие свесы способны защитить стены дома от снега или дождя.

Источник: https://karkasblog.ru/mounting/karkasnyj-fronton.html

Характеристика и монтаж фронтона каркасного дома

Мансардная крыша в каркасном доме — На обе руки мастер

Вариантов материала для строительства частного дома на современном рынке множество. Самые распространённые — кирпичные, блочные и из брёвен. Но в последнее время всё большую популярность обретают каркасные дома. Они отличаются простым и быстрым монтажом. Его можно произвести самостоятельно, не прибегая к помощи профессионалов. Ниже вы найдёте рекомендации, как возвести крышу каркасного дома своими руками.

Особенности конструкции

Конструкция кровли обладает большим весом и опирают её на несущие стены дома. В случае с каркасным домом крышу устанавливают на вертикальные стойки, обшитые ОСБ-плитами до середины бруса верхней обвязки. Декоративную облицовку стен делают после монтажа кровли. А после этого производят подшивку фронтонного и карнизного свесов.

Фронтонный и карнизный свесы

Фронтоны возводятся и обшиваются до сборки крыши. Поэтому перед началом работ нужно подготовить проект, где будет определён внешний вид крыши и её уклон. Фронтон может крепиться и параллельно с монтажом крыши, но предварительно всё же придётся устанавливать крайние стропильные фермы, надёжно закреплённые с помощью раскосов.

Высота крыши каркасного дома обычно более 6 метров. Перед началом работ необходимо определиться с типом стропильной системы.

В зависимости от ширины перекрываемого пролёта стропила могут иметь коньковую доску, опорную стяжку или скатые раскосы, если есть центральная несущая стена.

Если пролёт небольшой, то обычно устанавливают стропильные затяжки. В качестве опорной стяжки могут выступать мансардные стены.

Процесс строительства каркасной крыши

Стропила крепят с помощью гвоздей, саморезов, металлических пластин или уголков. Шаг стропил определяют в пределах 40 — 100 сантиметров. Эта цифра зависит от размера сечения деревянных балок, из которых выполняются стойки. Они могут быть в пределах 2,5 — 5 метров.

На наружные несущие вертикальные стойки стены для опирания стропильных ног укладывают деревянные бруски сечением 10х10 сантиметров, называемые мауэрлатами. Обязательное условие его установки — жёсткая фиксация. Соединять стропильные ноги лучше всего с помощью зубчатых накладок.

Если перекрываемый пролёт более пяти метров, необходима установка специального подпора под стропила. После установки стропильной системы для укладки кровельного покрытия монтируют обрешетку. Она может быть выполнена из ОСБ-плит, фанеры, обрезных, полуобрезных или необрезных досок.

Это зависит от выбранного кровельного покрытия.

При условии наличия мансардного этажа, крышу необходимо делать утеплённой. Утеплитель располагают между стропилами. При условии, что его толщина составляет 10 — 15 см, сечение стропил будет равно 15х5-15х7 см.

Сечение стропил выбирают по толщине утеплителя и величине снеговой нагрузки. Для этого производят расчёты. Если нет возможности его провести, то берут сечение стропил больше.

При толщине утеплителя более 15 см, подойдут стропила сечением 20х7 см.

При монтаже стропил на мауэрлат вырезают в опорном бруске треугольник, равный 1/3 высоты стропила.

Крыша может иметь один или несколько скатов. При этом сложная крыша смотрится интереснее. Но самым оптимальным вариантом, как по затрачиваемым суммам, так и по проводимым работам, будет двускатная крыша. Она не имеет ендов и у неё всего лишь один конек, что будет несомненным плюсом при возведении крыши своими руками, так как эти места в конструкции самые уязвимые.

При выборе величины уклона стоит учитывать, что при показателе менее 28 градусов нагрузки на стропильную систему увеличиваются.

Это приведёт к необходимости строгого расчёта и контроля за несущими элементами. А при уклоне, превышающем 50 градусов, усиливаются ветровые нагрузки. Оптимальным выбором будет уклон в пределах 35-45 градусов.

Такая крыша и смотреться будет лучше, и снег на ней не будет задерживаться.

Монтаж крыши

Монтаж крыши рассмотрим на примере дома с габаритными параметрами 6х8 метров, двускатной крышей с уклоном в 45 градусов, где в качестве кровельного покрытия использован битумный шифер. В конструкции предусмотрен мансардный этаж с высотой стен 1,1-1,6 метров.

Высоту стен мансардного этажа делать меньше 1,1 метра не стоит. Это вызовет неудобство при эксплуатации подкровельного пространства. При холодном чердаке стены поднимать не нужно, при этом конструкция крыши не поменяется.

В качестве стропильной системы будем использовать две наклонные стропильные ноги, соединённые ригелем для обеспечения жесткости. Его ещё называют затяжкой, перемычкой, поперечиной и т. д.

Элементы крыши каркасного дома

Наличие мансардного этажа предполагает утепление крыши. Поэтому в качестве сечения стропил выберем параметры 15х5 см. А толщину утеплителя возьмем 15 см (по расчету для Москвы — 138 мм).

Далее необходимо определиться с длиной стропил. Это можно сделать, произведя расчёты. Прежде всего, необходимо определиться с углом наклона. Если вы ещё не знаете, какой наклон выбрать, следуйте инструкции ниже

Две рейки длиной 6 метров нужно сбить с помощью гвоздей в виде буквы «Л». Это наглядно покажет, как будет выглядеть стропильная ферма. Работы проводятся на земле. После этого стоит подготовить пробный ригель. Он представляет из себя длинную рейку, которую прикладывают к стропилам, чтобы отмерить его длину.

После этого поднимаем получившуюся ферму на крышу и опираем на брус верхней обвязки. Далее методом подбора определяемся с углом наклона и, соответственно, с длиной стропил. При определении этого параметра необходимо учитывать, что свес стропил относительно стены должен быть на величину 30-55 см.

Свес кровли

Свес кровли делают для защиты стен дома от атмосферных осадков. При отсутствии водостока свес делают не менее 50 см.

При таком способе подбора длины стропил необходимо учесть, что итоговая высота будет на 5 см. ниже из-за установки на мауэрлат. Чтобы произвести такую установку, в бруске мауэрлата вырезают прямоугольник 5х5-5х6 см.

для стропил сечением 15х5 см. А при примерке стропил необходимо разметить, где будет происходить опирание и провести вертикаль.

Таким образом, мы обозначим одну сторону треугольника, а вторую размечаем на земле под углом 90 градусов.

Крепление стропил к мауэрлату

Шаг стропил определяется в зависимости от сечения стропил и ската крыши. Для рассматриваемого примера лучше всего подойдёт шаг в 70-80 см.

Иногда рекомендуют сократить шаг до 60 см., чтобы не разрезать утеплитель. Но такое решение приведет к тому, что увеличится количество стропильных ног и, соответственно, затраты на материал.

Следующий этап — подготовка нужного количества стропильных ног. Для этого используем уже размеченную стропильную ферму. Эти работы стоит проводить на земле. Каждую следующую стропильную ногу отмечаем по первому образцу, чтобы не допустить накапливания ошибок.

Затем приступаем к креплениям ригелей. Наилучшее место для их размещения — максимально низко. Ригель необходим, чтобы воспринимать распор, при этом, чем он ниже, тем лучше работает.

В условиях наличия мансардного этажа наилучшая высота крепления ригелей – 2,25 — 2,35 метра. Это позволит разместить дверные проёмы высотой 2,1 метра.

При уменьшении высоты проёмов можно располагать ригели ниже. Но при этом и высота помещений будет, соответственно, ниже.

Чтобы высоту помещений сделать равной 2,5 метра, что считается наиболее удобным параметром, ригели делают на идентичной высоте 2,5 метра.

Ригели для обеспечения жёсткости крыши

Наличие контробрешётки позволит обеспечить зазор на вентиляцию в кровле. Их должно быть два — нижний и верхний вентзазор, высотой 2-4 см. каждый. Это делается независимо от того, утеплённая ли кровля.

Нижний вентзазор делают под слоем гидроизоляции, а верхний — над. Они позволяют обеспечивать выветривание конденсата и препятствуют скапливанию воды. Наличие обоих вентзазоров будет условием того, что деревянные элементы не покроются плесенью или грибком.

Контробрешётку крепят на стропила вдоль. Шаг для них выбирают в соответствии с шагом стропил. Сечение досок для этих целей подойдёт 2х5 см.

Скат крыши: схема

Далее производим крепление обрешётки. Размер сечения и шага будет зависит от выбранного материала для кровли. По условию нашего примера, это битумный шифер. Поэтому выбираем необрезные доски для обрешётки сечением 4х5 см. А монтировать их будем с шагом 35 см.

Длину обрешётки выбираем с учётом наличия свеса за крайнюю стропильную ногу в 20-50 см. Его можно приравнять к свесу стропил.

Выбор материала

Для кровельных работ подойдёт невысушенная древесина (иногда её называют влажной). Приобрести её можно на пилораме. При выборе обращают внимание на внешний вид. Если древесина серая, то это может говорить о наличии грибка. Невысушенная древесина потребует меньше финансовых вложений, нежели сушёная, поскольку её цена зависит от кубического, а не от квадратного метра.

После покупки с древесины обязательно следует снять кору – это предупредит образование короедов.

Источник: https://4handsmaster.com/mansardnaya-krysha-v-karkasnom-dome/

Мансарда в брусовом доме

Мансардой называют помещение под крышей. Мансарда позволяет по максимуму использовать объем дома, в том числе и чердачное пространство. Благодаря мансарде можно получить дополнительную площадь, что, собственно, и объясняется ее широкое распространение. В качестве жилья мансарды используются давно. Внешне мансарда представляет собой чердачное помещение с наклонным потолком, обустроенное под жилье. Обустраивая мансарду, вы можете получить дополнительный этаж, причем за незначительную сумму.

Подъем стены второго этажа даже всего на 1 м., позволяет получить дополнительную жилую площадь, равную 80-90% от площади первого этажа.
Это позволяет снизить стоимость квадратного метра чуть ли не в полтора раза.

Плюсы мансардного строительства

Жилплощадь дома увеличивается почти в 2 раза.
Нет дополнительных расходов на возведение фундамента и стен.
Оригинальный фасадный вид и уют внутреннего интерьера.

Днём комнаты получают больше света, а ночью перед сном можно любоваться звездным небом. К тому же, мансардные дома из бруса оказываются на 20-30% дешевле, чем здания с полноценным вторым этажом. Таким образом, такое архитектурное решение позволяет сократить размер строительной сметы и придать помещениям красивый вид.

Этапы строительства мансардного этажа

Возведение мансарды начинается с установки стропильной системы и установки подстропильной рамы.
Установка мауэлрата. После устройства подстропильных рам переходим к установке мауэлрата. Мауэлрат это нижняя балка из деревянного бруса сечением 100х150 мм, которая является опорой для подстропильной рамы. Мауэлрат нужен для крепления стропил крыши к стенам дома, фактически вся крыша крепится именно к нему.
Плюс к этому он передает вертикальную нагрузку кровли на стены здания.
Далее устанавливаются стропильные ноги из доски размером 50х150мм, прямые, с минимальным количеством сучков. Размечаем на мауэлрате и стропильной раме шаг установки стропил 80 мм. Первыми устанавливаются крайние стропила к фронту так, чтобы верх стропила и линия края фронтона были на одном уровне.
Установка коньковой балки.

Если длина крыши превышает семь метров, стропильная система будет иметь достаточно большой вес, и в этом случае устанавливается коньковая балка, на которую будут опираться стропильные ноги.
Далее, при монтаже временной кровли, делаем обрешетку под временный материал (рубероид) из доски 25 мм. с шагом между собой 10 см..
Сверху настилаем временное кровельное покрытие — рубероид, который в последствии заменят металлочерепица, ондулин или другие виды кровельных материалов.
Следующий шаг – утепление кровли, происходит только после усадки дома и входит в спектр отделочных работ.

Фронтоны крыши мансардного этажа

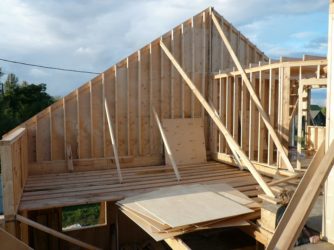

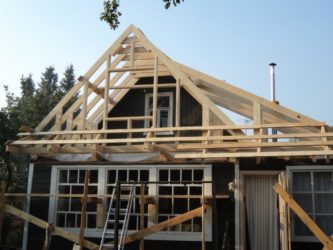

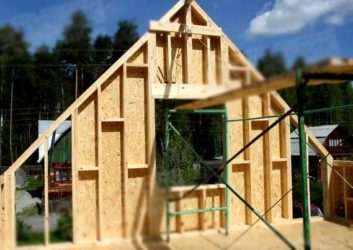

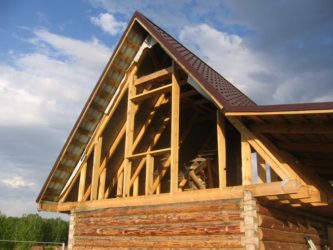

Каркасные фронтоны в конструкции деревянных домов – это решение, позволяющее строить крыши любых форм, не задумываясь об усадке сруба и последствиях, с ней связанных. Такое решение позволяет строить мансардные помещения, не дожидаясь усадки сруба. Конечно, существуют и более сложные конструктивные решения, но все чаще и чаще в современном строительстве деревянных домов применяют каркасные фронтоны, которые облегчают задачу строителям и обеспечивают надежную эксплуатацию здания – заказчикам.

Затем фронтоны утепляются, каркасная конструкция фронтонов позволяет эффективно их утеплить и в качестве отделочного материала, обшивают сайдингом, за которым в последствии не требуется дополнительного ухода, либо блокхаусом, если это дом из бревна.

Фронтоны из бруса в основном устанавливаются при поднятие стен второго этажа на 1,2-1,5 м., такая конструкция позволяет получить больше пространства в комнатах и не допустить уменьшения общей площади мансардного этажа. В дальнейшем фронтоны из бруса, также рекомендуется утеплить и привести к единому внешенему виду дома с помощью отделочного материала.

Виды мансардных крыш

Наиболее часто встречающейся формой кровли бревенчатых домов с мансардным этажом является двухскатная крыша следующего вида:

На рисунке 1 и 2 отображены крыши на домах с рублеными фронтонами и коньком. На рисунке 1 стены приподняты на высоту А, что значительно влияет на увеличение площади мансардного этажа. Чем выше высота А, тем больше полезной площади. Например, если приподнять стену на 1 метр от пола , то к стене уже возможно поставить мебель (кровать, комод), да и пространство для человека становится больше. Оптимальной высотой боковых стен с точки зрения цена-комфорт, в данном случае, считается 1,2-1,5м.

На рисунке 2 стены не приподняты. Поэтому высота А (от пола до кровли) появляется только на расстояние В от стены.

Рисунки 3 и 4 отображают крыши с каркасными фронтонами. Из-за того, что каркасная конструкция не дает усадки, стропильная система завязывается в жесткий треугольник. В данной системе есть возможность вынести балки перекрытий за пределы стен и закрепить на концах балок стропила. Тем самым получить высоту А возможно при более малом расстоянии B, чем у аналогичной системы на рисунке 2.

Рисунок 4 отображает мансардную крышу с ломаным скатом (ломаная крыша). Благодаря излому возможно получить большую высоту А, на таком же расстоянии B, как на рисунке 3. Данный тип крыши позволяет получить наибольшее пространство мансардного этажа, но часто отрицательно влияет на внешний вид всего дома.

Источник: https://kostromaterem.ru/etapy-stroitelstva/mansarda/
