Вентиляция мансарды через фронтоны

Обустроенная мансарда – это жилое пространство, нуждающееся в свежем воздухе, как и любое другое помещение в доме. Правильно организованная вентиляция мансарды через фронтоны позволяет поддерживать конструктивные элементы крыши в нормальном состоянии. Регулярный воздухообмен защищает стропильную систему мансарды от преждевременного разрушения, предотвращая образование конденсата и появление грибка. Система вентиляция способствует просушиванию утеплителя, исключая возможность снижения его теплотехнических характеристик, чем продлевает срок службы всего кровельного пирога.

Особенности вентиляционной системы мансарды

Основная цель, преследуемая при устройстве системы вентиляции – это обеспечение регулярной циркуляции потоков воздуха, которые омывают элементы конструкции мансардного помещения. Одновременно с непрерывно движущимися воздушными потоками из внутреннего пространства мансарды, ограниченного фронтонами и скатами, выводится конденсат и другие испарения, образующиеся в процессе жизнедеятельности человека.

Устройство качественной системы вентиляции необходимо как для жилых мансард, так и для чердаков, используемых в качестве технического помещения. Планомерный воздухообмен создает внутри помещения благоприятный микроклимат, необходимый владельцам дома и стройматериалам. Выводя излишки влаги и отработанные воздушные массы, вентиляционная система выравнивает давление снаружи кровельной конструкции и внутри нее, препятствуя деформации связующих узлов и срыву кровли.

Согласно нормам, принятым в 1964 г. Госстроем, общая площадь сечений всех вентиляционных отверстий должна быть в пределах 1/300-1/500 площади мансардного перекрытия. Этим же документом предусмотрено обновление воздуха в неблагоприятную погоду 2 раза в час. Температура внутри нежилого чердака должна отличаться от внешней минимум на 5-6°С.

На сегодняшний день эти требования практически не изменились, но появилось большое количество современных стройматериалов и способов отделки, препятствующих естественному воздухообмену. Они надежно защищают мансарду от ветра и дождя, повышают герметичность конструкции, снижают теплопотери, но в то же время становятся непреодолимым барьером для прохождения потоков воздуха.

Методы устройства вентиляции мансарды через фронтоны

Существует несколько распространенных технологических приемов, обеспечивающих вентиляцию внутреннего пространства мансардного этажа и строительных конструкций, из которых он состоит:

• Вентилируемый фронтон. Этот способ заключается в формировании вентиляционного зазора между материалами с разными теплотехническими характеристиками.
• Вентиляционные решетки и окна. Эти элементы обеспечивают беспрепятственное движение воздуха через мансарду, что способствует снижению давления в помещении. Легче всего врезать решетки или окна на фронтон, но возможна установка и на скаты крыши.
• Вентиляционные клапана. Используются в приточных и вытяжных системах вентиляции, движение воздушных потоков может быть естественное или принудительное, обеспечиваемое вентилятором. Функционально клапана приравниваются к вентиляционным окнам.

Перечисленные способы вентиляции можно использовать как по отдельности, так и совмещая друг с другом. Их также дополняют аэраторами, турборефлекторами и другими подобными устройствами.

Устройство вентилируемого фронтона

Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.

Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:

• Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
• Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.

При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки.  Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.

Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.

Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.

Вентилируемый фронтон может быть:

• С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
• С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.

Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.

Вентиляционные решетки и окна

Установку этих вентиляционных элементов производят в основном на фронтоны необорудованных чердаков. В мансардах, обустроенных под жилое помещение, устанавливают преимущественно остекленные деревянные рамы со створками и форточками для проветривания.

Вентиляционные решетки и окна продаются в виде готовых комплектов, в которые входят коробка и наличник для декоративной отделки проема. В качестве материала для изготовления используют древесину и более дешевый пластик. Конфигурация элементов может быть разной геометрической формы.

Вентиляционные окна для фронтонов разделяются на два типа:

• Глухие – это решетки не предусматривающие возможности открытия для прямой вентиляции мансарды. Отверстие в глухих элементах закрыто планками, похожими на жалюзи. Планки могут быть нерегулируемыми и регулируемыми, для возможности изменения объема проходящего воздуха.
• Распашные – имеют одну или две створки для периодического проветривания мансарды. Такие решетки изготавливают аналогично обыкновенным окнам, только меньше размерами.

Также существуют комбинированные варианты, имеющие створки для периодической вентиляции мансарды и жалюзи для регулярной циркуляции воздуха. Изготовить вентиляционные окна можно самостоятельно, взяв за основу заводские изделия. В этом случае изделие необходимо будет закрыть с тыльной стороны мелкой сеткой для защиты от насекомых и пыли.

Габариты вентиляционных окон для мансарды подбирают, руководствуясь описанными выше нормами. Для установки окна или решетки во фронтоне вырезают проем, вставляют в него конструкцию и закрывают щели наличником. При монтаже на бетонных или кирпичных стенах используют окна, оснащенные трубкой, которая вставляется в отверстие и подсоединяется в вентиляционному каналу или просто закрывается изнутри мансарды решеткой.

Для обеспечения нормальной циркуляции воздуха внутри мансарды, вентиляционные окна устанавливают таким образом, чтобы от их нижней грани до верха крыши было не меньше 80 см, но не больше 1 м.

Вентиляционные клапана

Вентиляционные клапана являются отличной альтернативой решеткам, только более дорогой. Их устанавливают на фронтоны мансард для замены отработанного воздуха на свежий в равнозначном объеме.

Кроме замены воздуха, вентиляционные клапана выполняют еще несколько полезных функций. Современные приточные устройства оснащены возможностью гасить шум, фильтровать и подогревать воздух, а также регулировать его объем в автоматическом режиме. Снаружи клапан ничем не отличается от вентиляционной решетки, а внутри мансарды представляет собой небольшую коробку, закрепленную под окном, как показано на фото.

Принцип работы вентиляционного клапана заключается в следующем:

• Порция свежего воздуха поступает в клапан. В естественной системе вентиляции движение потока воздуха происходит за счет разницы давления снаружи и внутри мансарды. В механических устройствах при помощи вентиляторов.
• Затем воздух поступает в шумопоглотитель, конструкция которого может быть разной в зависимости от производителя. На некоторых устройствах он представляет собой гофрированную полимерную трубку с установленной сеткой для защиты от насекомых.
• Затем воздух выходит из устройства к радиатору отопления, нагревается и распространяется по пространству мансарды.

Для отведения отработанного воздуха используют обычные вентиляционные окна или вытяжки с вентилятором. Установка клапанов производится аналогично установке вентиляционных окон с удлиняющим патрубком.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/montaz/montazh-krovli/ventilyaciya-mansardy-cherez-frontony-foto.html

Свет под крышей. Современные решения для мансарды – окна и оконные системы

Чердак может служить темным и пыльным хламником для ненужных вещей и строительного мусора, а может стать дополнительной комнатой, залитой солнечным светом и прекрасно обустроенной. Если вы предпочли второй вариант, предлагаем подробнее узнать о том, как с помощью мансардных окон оживить мертвое пространство под крышей.

Мансардные окна – это не только практично, но и просто красиво

В чем отличие мансардных окон

Окна на фасаде дома и в мансарде достаточно сильно различаются. Фасадные окна всегда вертикальны, и их конструкция продумана для сохранения тепла, шумоизоляции, защиты от ветра и осадков именно с учетом вертикального расположения.

Мансардные окна, которые монтируются на скатах крыши, всегда располагаются под углом и выдерживают испытания серьезнее. Поэтому и требования к конструкции значительно выше. Окно должно выдерживать те же испытания, что и крыша, – дождь, град, механические повреждения, и при этом обеспечивать хорошую теплоизоляцию и освещение мансарды. К тому же мансардное окно должно герметично соединяться с крышей, чтобы вся конструкция кровельного пирога не пропускала влагу и оставалась надежной и теплой.

Качественное мансардное окно – это сложная конструкция, монтаж которой должны проводить профессионалы

Сколько окон нужно мансарде

Для расчета общей площади стеклопакетов обратимся к строительным нормативам. В самом общем случае 1 кв. м достаточно для освещения 10 кв. м комнаты. В частных случаях учитываются угол наклона крыши и назначение мансарды. По сравнению с вертикальными окнами фронтонов мансардные окна могут пропускать до 40% больше света в зависимости от уклона. А если вы планируете обустроить библиотеку или зимний сад, площадь окон можно увеличить. Только помните о том, что в погожие дни придется позаботиться и о защите от яркого солнца. Для этой цели есть всевозможные аксессуары и специальные крепления для штор.

Рулонные шторы на мансардном окне

Что рекомендуют дизайнеры

Мансардные окна при правильной высоте установки откроют перед вами замечательный пейзаж и добавят романтическую нотку помещению. Дизайнеры предупреждают, что слишком высокие пристенки и окна создают весьма неуютное ощущение. К тому же из таких окон будет видно только кусок неба. Если уж планировка диктует необходимость высокого окна, пусть это будет большое окно в потолке с ночным видом на звездное небо и дистанционным управлением.

Тот, кто хочет получить панорамное остекление в мансарде от самого пола, может установить окно-балкон. Оно состоит из двух частей. Верхняя открывается как по вертикальной, так и по горизонтальной оси и может трансформироваться в козырек балкона. Нижняя часть раскладывается, образуя перила. Настоящая находка для мечтателей!

Компании – производители мансардных окон предлагают и другие варианты с остеклением от пола. В любом случае расположение и размер окон должны подчеркивать достоинства дополнительного жилого пространства, а не скрадывать их.

Мансардное окно в доме от компании Peura на выставке «Малоэтажная страна»

Устанавливать самому или доверить профессионалам

Частый вопрос, возникающий у клиентов: можно ли сэкономить и установить стеклопакет самостоятельно? Насколько это сложно и каких умений потребует.

Для правильной установки комплекты окон имеют герметичный оклад (который защищает от попадания воды внутрь помещения и разрабатывается отдельно для каждого типа кровельных материалов), гидро- и теплоизоляцию, плюс, пароизоляционный фартук.

Гидроизоляционный контур точно соответствует размерам окна, соединяется с кровлей без зазоров и исключает попадание воды, а дренажный желоб над окном отводит конденсат из подкровельного пространства.

Комплектация фирменных мансардных окон всегда сопровождаются детальной инструкцией и в принципе, достаточно удобна и для самостоятельной установки даже непрофессионалом. Но только в том случае, если есть уверенность, что вы уверенно представляете себе устройство крыши и сможете соблюсти технологию стыковки стеклопакета со всеми слоями кровли. В противном случае, значительно надежнее доверить этот процесс профессионалу.

Также надо учитывать, что монтаж мансардного окна приравнивается к высотным работам, особенно в домах со «вторым светом»

Высокотехнологичный стеклопакет

Современные технологичные стеклопакеты для строительства могли бы поразить владельцев частных домов, живших, скажем, 50 лет назад. Расскажем о паре важных разработок, которые делают мансардные окна максимально удобными в использовании.

Для детских комнат или рабочих кабинетов лучше установить стеклопакет триплекс. Верхнее стекло ударопрочное, внутреннее – ламинированное. Его не разобьет даже сильный град, а в случае серьезного повреждения осколки не падают.

Окна, предназначенные для проемов под потолком, научились мыть себя сами. Под воздействием ультрафиолета внешняя поверхность стекла разрушает и отталкивает грязь, которая затем смывается дождем или выдувается ветром.

Кстати, о солнечном свете. Окна со стеклом триплекс имеют слой, защищающий от ультрафиолета. Мебель и интерьер не будут выцветать даже спустя годы.

Мансардное окно в доме от компании FACHMANN на выставке «Малоэтажная страна»

По статистике компании VELUX наиболее популярны у клиентов универсальные деревянные модели, подходящие для типовых помещений мансарды. В помещениях с высокой влажностью, например в бассейнах или ванных комнатах, предпочтительнее устанавливать окна с полиуретановым покрытием. Эксперт обращает внимание на карнизные и фасадные окна, а также стеклопакеты с дополнительными элементами. Выбор модели при этом напрямую зависит от геометрии мансарды и дизайнерских проектов.

Как производится профессиональная установка мансардных окон, если расстояние между стропилами меньше размеров оконной рамы, наглядно показано в видеоролике:

Облигатное дополнение к окнам составляют такие аксессуары, как москитные сетки, маркизет от перегрева, жалюзи или шторы. Они не только выполняют защитные функции, но и дополняют образ помещения, придавая ему завершенный вид.

Заключение

Мансарда с продуманно установленными окнами станет любимым местом досуга для романтиков и мечтателей. Неважно, что будет находиться в комнате под крышей: детская комната, уютная домашняя библиотека или мини-бар. Главное, что это место будет вдохновлять на творчество и давать ощущение домашнего комфорта.

Прочитать позже

Отправим материал на почту

Автор статьи

Строительный эксперт, консультант портала m-strana

Александр Березин

Источник: https://m-strana.ru/articles/svet-pod-kryshey-sovremennye-resheniya-dlya-mansardy/

Мансардные окна для частного дома

Если раньше в России большая часть частных дома строились одноэтажными, то сейчас нередко можно встретить коттеджи и в два этажа и с мансардой. Причем вариант с жилым чердаком в силу экономичности и простоты строительства выбирается все чаще. Главный нюанс таких строений – мансардные окна, которые обеспечивают помещениям под крышей необходимую инсоляцию и эффективное проветривание. Благо по размеру их можно сделать любые, конструктивных материалов для изготовления подобных оконных блоков существует масса.

Фактически мансардное окно представляет собой обычную светопрозрачную конструкцию, но с небольшими нюансами. Все коттеджные крыши имеют скат. Плоские кровли, как на многоэтажках, на них обычно не делаются. Этот наклон и обуславливает конструктивные особенности рассматриваемых оконных блоков.

В сравнении со стандартными окнами в фасадных стенах, аналоги для мансардных крыш должны иметь лучшую гидроизоляцию и прочность. На встроенные в скат оконные системы действуют большие нагрузки от ветра и осадков.

Существует два вида мансардных окон:

1. Вертикальные во фронтоне или в дормере («кукушке»).
2. Классические наклонные в скате крыши.

При этом вертикальные блоки дают меньше естественного света и требуют внесения конструктивных изменений в стропильную систему. А наклонные окна должны обладать более высокой прочностью, но зато могут быть быстро поставлены практически на любой существующей крыше.

Формы окон для мансарды

По функционалу оконные блоки для мансарды бывают видовые для обзора и света, а также аварийные для выхода наружу. А открываться подобные чердачные окна могут вверх со сдвигом створки, вбок и вокруг центральной оси. Плюс есть окна-балконы, представляющие собой в открытом состоянии небольшой балкончик.

Среди достоинств мансардных окон числятся:

• универсальность – расположить их можно фактически в любой точке крыши;
• высокая освещенность – наклонная светопрозрачный блок дает на 30–40% больше уличного света, чем вертикальный;
• надежность – если оконный блок правильно по инструкции изготовителя эксплуатировать, то он прослужит не одно десятилетие;
• безопасность – современные оконные системы изначально рассчитаны на большие ветровые и снеговые нагрузки;
• рациональность использования пространства мансарды.

Варианты установки мансардного окна

Подобная светопрозрачная конструкция предельно проста в монтаже. Установить ее собственноручно и в одиночку сможет даже начинающий мастер. Только расчет возникающих нагрузок на стропила рекомендуется вначале заказать у профессионала. Если красивое окно проломит в какой-то миг крышу из-за неверных расчетов, то потом искать виноватых будет уже поздно. Придется срочно перекрывать кровлю, тратя деньги и время. Лучше изначально все сделать по правилам.

Материалы

Материалом изготовления рамы мансардного окна может служить:

• алюминий;
• дерево;
• пластик (ПВХ).

Первый вариант является самым прочным. Но второй и третий обойдутся дешевле, а также не так сильно будут нагружать стропила своим весом.

Преимущества окон для мансарды

Алюминиевые

Мансардные алюминиевые окна отличает долгий срок службы (до 70–80 лет), повышенная прочность и негорючесть. Плюс они более стойки к воздействию ультрафиолета и осадков, нежели деревянные и пластиковые аналоги.

Однако оконные блоки из алюминия достаточно тяжелы, что совсем не нужно на мансарде. Дополнительный вес крыше противопоказан. Перегружать систему стропил нельзя, иначе она может не выдержать нагрузок. А профили окон для жилых помещений на мансардном этаже придется брать с тремя или четырьмя камерами, иначе они не обеспечат должную теплоизоляцию.

Если хочется поставить окна из алюминия, то делать это следует только на новый строящийся дом после тщательных предварительных расчетов. В случае с уже построенным коттеджем лучше не рисковать. И еще один момент – несовместимость алюминия и меди. При контакте (даже через стекающую дождевую воду) эти два металла будут обязательно корродировать. Если кровля медная, то от выбора алюминиевых блоков лучше сразу отказаться.

Алюминиевые окна отличаются прочностью

Деревянные

Рамы деревянных мансардных окон делаются из массива либо клееного бруса. А чтобы обеспечить должную влагостойкость, сверху древесину закрывают напыляемым полиуретановым слоем либо накладками из алюминия или пластика.

При этом брать для установки на мансарде классические блоки из дерева под покраску или лакировку не рекомендуется. Они слишком боятся воды, которой по кровле стекает в течение года немало.

Если интерьер мансарды отделан деревом, то независимо от размера мансардное окно с деревянной рамой в нем будет смотреться наиболее выигрышно. Однако любое изделие из древесины требует бережного к себе обращения. Об этом также не стоит забывать при выборе.

Деревянные окна добавляют тепла и уюта в дизайн дома

Пластиковые

Мансардные окна из пластика (металлопластика) отличает практичность, долговечность в 20–30 лет, влагоустойчивость и дешевизна. Их не требуется постоянно подкрашивать и ремонтировать, как деревянные варианты. А в сравнении с алюминиевыми аналогами они меньше стоят и обладают лучшими теплоизоляционными характеристиками при схожем весе и количестве камер.

Однако пластиковые окна горючи. Плюс в отличие от деревянных блоков, они менее красивы на вид и практически не поддаются ремонту в случае поломки.
При этом выбирая дренажные насосы для грязной воды или стабилизаторы для газовых котлов, приходится анализировать массу их технических параметров. С выбором для мансардной крыши оконных конструкций по материалу все гораздо проще. Если во главу угла ставится экологичность, то стоит взять дерево. Если нужна наиболее дешевая конструкция, то лучше ПВХ не найти. А алюминий – это надежность и долговечность.

Пластиковые окна отличаются многообразием конструкций и форм

Что нужно учитывать при выборе

Помимо материала изготовления при выборе мансардных окон необходимо учитывать:

• конструктивные особенности крыши (наклон ската и высоту расположения оконного блока);
• тип кровельного материала и шаг укладки стропил;
• габариты чердачного помещения и требуемый поток солнечного света;
• потребность в наличие свободного доступа на кровлю;
• необходимость вентиляционного клапана;
• цвет рамы с улицы и многое другое.

Конструкции окон

Высота и угол установки на крыше

Чтобы угол обзора изнутри мансарды вышел оптимальным, от пола нижний край окна должен располагаться на высоте порядка 90–100 см, а верхний около 200 см. При этом надо учитывать наклон кровли. Приведенные цифры – это расстояние от пола до блока строго по вертикали. Непосредственно по наклонной крыше данные сантиметры будут больше в числовом выражении.

Чем выше и шире оконный блок, тем больше света с улицы получат комнаты на мансардном втором этаже. Однако высоко расположенное окно с ручкой под потолком проблематично будет открывать. При этом поднятая под самый конек оконная конструкция испытывает меньшие нагрузки от снега и дождя, нежели расположенная ниже.

Светопропускная способность мансардных окон

Располагать мансардные окна рекомендуется подальше от:

• ендов;
• труб дымоходов и вентиляций;
• желобов водостока;
• горизонтальных участков крыши.

При выборе места монтажа следует избегать всех мест, где только возможно скопление дождевой воды или снега. Насколько бы качественно не оказался выполнен оконный блок для мансарды, избыточная влага ему в категорической форме противопоказана. А скапливающийся поблизости на кровле снег может просто закрыть солнечный свет.

Угол наклона может быть любым. Но чем он круче, тем быстрее по такому окну стечет вода и меньше на нем задержится снега. И главное здесь – это стропила. Они должны выдерживать раму со стеклопакетом и всеми возможными внешними нагрузками. Распиливать их под большой блок для расширения проема стоит только в крайнем случае. Лучше взять окно меньшего размера, нежели нарушать целостность имеющейся стропильной системы.

Угол обзора из окна в зависимости от угла наклона

Цвет окна с улицы

Большинство мансардных окон заводского исполнения выкрашены или имеют накладки двух цветов по RAL:

1. 7043 – серый.
2. 7022 – серо-коричневый.

Эти цвета производителями выбраны, потому что подходят по окрасу практически ко всем существующим вариантам кровельных материалов. Но каких-либо ограничений в этом вопросе нет. Если хочется, то можно поставить и белый или иной по расцветке оконный блок. Под заказ сейчас готовы сделать все что угодно. Однако обходится такой вариант обычно дороже, нежели два указанных выше.

В вопросе выбора цвета оклада окна следует ориентироваться на окрас кровли. Для коричневой керамической черепицы идеально подойдет рамный профиль серо-коричневого оттенка, а для шифера или разноцветной металлочерепицы лучше выбрать серый отлив. Но все в конечном итоге зависит от хозяина дома.

Другие особенности

На фото коттеджи с мансардными широкими окнами выглядят роскошно. Но чтобы так оно оказалось и в реальности, не стоит забывать об отоплении и правильности монтажа светопрозрачной конструкции. Что обычный на фасаде, что рассматриваемый на крыше мансарды оконный блок – в помещении под ними должен обязательно стоять радиатор. В противном случае на стеклопакете начнет образовываться конденсат.

При монтаже основное внимание следует уделить надежности крепления короба окна мансардного этажа к стропильной обрешетке и качеству исполнения гидроизоляции с утеплением. При этом от бруса стропил до внешней рамы необходимо оставлять зазоры по периметру в 2–7 см под теплоизоляционный материал.

При разборе крыши следует следить, чтобы кровельный пирог получил как можно меньше повреждений. Плюс перед установкой блока нужно смонтировать готовый гидроизоляционный фартук либо выполнить его из соответствующего материала вручную. Он обеспечивает дополнительную защиту, предотвращая протечки дождевой и талой воды с кровли в мансарду.

По нормативам на квадратный метр светопрозрачного остекления вертикально расположенного окна должно приходиться около 7 кв. м пола, а наклонного мансардного варианта – порядка 10 кв. м. Подбирать блок по площади следует исходя из этих рекомендаций.

Но многое здесь зависит от имеющейся обрешетки стропильной системы. Как минимум, оконная конструкция должна опираться на сквозной горизонтальный брус. В отдельных случаях разрешается подставить снизу под новый такой сегмент подпорки, но лучше ничего не ломать изначально.

Конструктивные особенности окон

Оформление окон для мансарды

Изнутри задекорировать мансардные окна можно легкими текстильными шторами. Использовать для этого тяжелые гардины не стоит. Они будут выглядеть слишком негармонично и массивно в пространстве мансарды. Лучше предпочесть что-нибудь более изящное и невесомое.

Также для интерьерного оформление окна на мансарде подойдут:

• жалюзи-плиссе;
• маркизы;
• обычные занавески;
• тканевые роллеты.

задача таких завес – это при необходимости отсечь лишний солнечный свет с улицы. В летний полдень солнце через встроенное в крышу окно будет просто печь под прямым углом. И оконный декор должен в подобных случаях полностью закрывать стекло, пропуская солнечные лучи по минимуму.

С одной стороны шторки для мансардных окон должны быть легкими, а с другой – максимально плотными на просвет. При этом в соответствии с дизайном интерьера стиль занавесей можно выбрать любой. Только помните, что они висят на мансарде не столько классически вертикально, сколько под углом и немного на потолке.

Если размеры мансардных окон, установленных на жилом чердаке, большие с широким и высоким остеклением, то для них стоит выбрать рулонные шторы с электроприводом. Причем ткань следует подобрать со специальной влаго- и пылеотталкивающей пропиткой. Такой вариант меньше загрязняется, а для открытия окна достаточно нажать кнопку.

Интерьерное оформление теплой мансарды – процесс крайне увлекательный. Надо лишь включить фантазию и четко себе представлять как будет использоваться декорируемое помещение. Это разобраться, что делать, если тухнет газовый котел, зачастую сложно и требует определенных технических познаний. При декорировании интерьера главное это желание создавать что-то необычное и развитое воображение.

Читайте про другие наши материалы:

Источник: https://sdelat-dom.ru/remont/okna-dveri/mansardnye-okna/

Мансарда: дюжина золотых правил

Коттеджи с мансардным этажом очень популярны в современном загородном домостроении. Оно и понятно: с одной стороны – экономия (получается на 20–30% дешевле, чем полноценный этаж), с другой – возможность нестандартных архитектурных и интерьерных решений. Однако для того чтобы мансарда по-настоящему себя оправдала и не принесла разочарований, необходимо строго соблюдать некоторые правила.

Если вы решили переделать в мансарду неотапливаемый чердак, не пытайтесь начать реконструкцию «на глазок»: в этом случае, как и при строительстве, необходим проект.

Четко сформулируйте требования к помещению, распланируйте этаж заранее

Если площадь этажа 100 квадратных метров и более, – обратитесь к профессиональному архитектору. В противном случае затраты на переделки могут оказаться куда значительней.

Качественное утепление мансарды – важнейшее условие для ее комфортной эксплуатации, так как нагревается и охлаждается она гораздо сильнее, чем нижние этажи. Утеплитель, используемый для теплоизоляции, должен обладать высокой водостойкостью, низким уровнем водопоглощения, повышенной огнестойкостью и устойчивостью к деформации.

Одними из лучших теплоизолирующих материалов для мансарды считаются утеплители на основе минеральной ваты, которые не дают усадку (в отличие от стекловолокна) и негорючи (в отличие от пенополистирольных плит). Общая толщина теплоизоляционного слоя для мансарды всегда больше, чем для других частей дома.

В средней полосе России эта величина равна 200 мм.

Если отказаться от традиционных окон на фронтоне мансарды в пользу наклонных, монтирующихся прямо в крышу, возможности проектирования интерьера мансарды резко возрастают, ведь именно здесь –  самое высокое место мансарды, где может удачно разместиться мебель.

Контур утепления должен быть непрерывным по всему периметру мансардного этажа: крыша, перегородки, перекрытия и фронтон. Особое внимание обращается на примыкания крыши к стенам, свесам, оконным проемам, ендовам, коньку. Теплоизоляционный слой обязательно должен быть дополнен паро- и гидроизоляционными слоями.

Согласно СНиП, рекомендуемая установка мансардного окна – 80–90 см от пола до нижней границы. Именно в таком положении из окна открывается наилучший вид, да и управлять им удобнее всего.

Под мансардным окном лучше всего установить батарею. Таким образом, воздух возле окна будет циркулировать более интенсивно, что позволит избежать образования конденсата.

Размер мансардного окна должен быть таким, чтобы обеспечить возможность обзора из него как для сидящего, так и для стоящего человека. Чем меньше угол наклона крыши, тем высота окна больше. Так при угле 600 оптимальная высота окна – 118 см, при 450 – 140 см, а при 350 – уже 160 см.

Если угол совсем небольшой, можно установить мансардные окна одно над другим

Конкретные размеры и количество мансардных окон вам помогут рассчитать в компании, где вы их приобретаете. Что касается ширины оконной коробки, она должна быть на 4–6 см уже, чем расстояние между стропилами. Если окно уже или шире шага стропил, производится их подгонка согласно рекомендациям, обычно содержащимся в инструкции по установке мансардных окон.

Оптимальная ширина лестницы, ведущей в мансарду, составляет не меньше 120 см, со ступенями не уже 30 см и не выше 15 см. Такие размеры позволят безболезненно заносить в мансарду мебель и другие крупногабаритные вещи, а также не рисковать, спускаясь и поднимаясь по ней. Это особенно актуально, если учесть, что в мансарде нередко располагается детская, обитатели которой зачастую не склонны ходить размеренным шагом.

Мансардное окно прослужит много лет только при правильной установке. Для этого очень важно выполнить все шаги, в том числе гидро- и пароизоляцию, согласно инструкции. Можно использовать фирменные комплекты для того, чтобы избежать ошибок. Таким образом, можно будет не допустить протечек в помещение или под кровельное покрытие.

Чтобы инсоляция помещения (освещение естественным дневным светом) соответствовала нормам, площадь остекления должна составлять не менее 10% от общей площади помещения.

Однако если речь идет не о спальне, а о детской или гостиной, специалисты рекомендуют ориентироваться на 15–20%.

В мансарду проникает гораздо больше прямого солнечного света, чем в другие помещения. Чтобы избежать перегрева, рекомендуется не обходиться обычными занавесками, а установить рольставни или маркизеты.

Очень важно грамотно утеплить откосы мансардных окон. В противном случае под наружными накладками окна будет образовываться конденсат, который будет протекать и намерзать.

Источник: https://www.homeplans.ru/articles/goods_construction/goods_wind/goods_wind_rules

Какое выбрать мансардное окно

Вы попали на распродажу мансардных окон, и перед вами стоит вопрос: «Какие мансардные окна выбрать для вашего дома?»

Вертикальные и наклонные мансардные окна



Глаза разбегаются. Тут и разные формы мансардных окон, и различные конструкции мансардных окон, и множество видов профилей, стеклопакетов и т.п.

Прежде всего, договоримся называть мансардными окна в крыше, в ее наклонном скате.

Слуховое окно

Вертикальные мансардные окна также бывают. Их можно разделить на два типа:

Первый – слуховые, или чердачные, или, как их называют классики архитектуры, «люкарны». Это конструкции, в которых стекло вмонтировано в вертикальную стенку, выступающую из крыши и соединенную с крышей двускатным навесом. Нам они не подходят: света дают мало, а возни с их устройством гораздо больше с чем с монтажом мансардных окон в готовую кровлю.

В настоящее время слуховые мансардные окна используют только на нежилых чердаках, для проветривания и освещения.

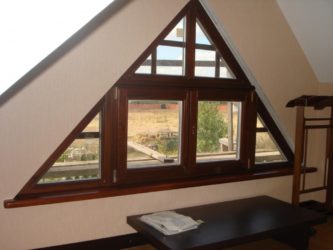

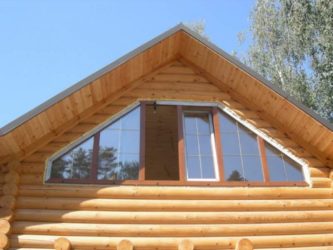

Второй тип – это треугольные мансардные окна, которые устраивают в фронтонах зданий с двускатной крышей. Собственно, они бывают и овальные, и шестигранные, и полукруглые, но для треугольных легче и стекло нарезать, и профиль подобрать, и проём в кирпичной кладке сделать. Их больше, и по преобладающему типу за ними и закрепилось такое название.

Окно на фронтоне мансарды

Света фронтонные окна пропускают также мало, для проветривания их обычно не используют. Стандартная фурнитура для распашного или откидного открывания рассчитана на прямоугольные окна, к треугольным и прочим сложной формы пристроить ее труднее, и на них фурнитура быстрее изнашивается. Поэтому мансардные окна на фронтонах обычно делают глухими и служат они, в основном, для украшения здания.

А для освещения, проветривания и других утилитарных целей лучше всего подходит мансардное окно в металлочерепицу или же в любой другой вид наклонной кровли. Хотя бы потому, что оно дает света на 40-200% больше, чем вертикальное окно.

Световой поток через мансардные окна

Общее правило подбора мансардного окна в крыше – его площадь должна быть в 8-10 раз меньше площади помещения (чем меньше угол наклона крыши, тем меньше и площадь окна). Тогда световой поток будет достаточным; в то же время не будет больших утечек тепла

Исходя из того, что ширина мансардного окна задается расстоянием между стропилами, не трудно будет рассчитать и его длину.

Второе правило – на мансарде лучше несколько малых окон, чем одно большое. Эксперты советуют: если площадь мансардного остекления превышает 1 кв. м, то лучше делать два окна, а не одно. При остеклении в 2 кв. метра — три окна; 3 кв. м – поделить на четыре окна, и т.д. Освещение будет более равномерным.

Классификация мансардных окон по способу открывания

Глухие мансардные окна

Какие есть типы мансардных окон?

Самое хорошее в глухих мансардных окнах – цена. И то – лишь теоретически. Потому что основные производители мансардных окон – Velux, Fakro, Roto – в такой комплектации на потребительский рынок мансардные окна не предлагают. Очевидно, им это просто не выгодно. Поэтому делать их придётся по индивидуальному заказу, и цена глухого мансардного окна при этом станет сопоставимой с ценой открывающегося.

С другой стороны, зачем нам глухое мансардное окно?  Мансарда – помещение непосредственно под крышей. Летом (да и зимой в солнечные дни) здесь нужно проветривание.

Лучшие мансардные окна – открывающиеся. Весь вопрос в том, какой способ открывания выбрать?

Окна с разным открыванием

Производители усердно предлагают варианты мансардных окон с открыванием вокруг центральной горизонтальной оси. Фурнитура для такого окна проще, она меньше изнашивается, т.к. окно лучше сбалансировано.

Но прикиньте, зачем вам на вашей мансарде окно, из проёма которого будет торчать горизонтально внутрь помещения половина массивной створки? Не говоря уже о том, что, при нижнем расположении ручки, вы запросто можете, при раскрытии окна, ударить себя этой «внутренней» половиной по макушке? Или, двигаясь в темноте, налететь на эту створку лбом?

Поэтому на вопрос: «Какое мансардное окно лучше?» — ответим так: раскрытие которого происходит или вокруг верхней оси, или же оси, поднятой на ¾ высоты окна (обычно фурнитура таких окон устроена так, что полностью выводит створку из рамы наружу).

Мансардное окно в ванной комнате

Исключение составляет мансардное окно в ванной комнате. Просто потому, что конструкция с открытием вокруг центральной оси и верхним размещением ручки при низком расположении окна позволяет манипулировать им, не вставая из ванны. Приятнейшее, между прочим, занятие!

Обычно такие окна монтируются на пластиковых профилях или в деревянных рамах с влагостойкой пропиткой. Часто оснащаются клапаном для приточной вентиляции.

Есть еще такая разновидность, как «люк-окно мансардное». Служит не только для освещения и проветривания, но и для выхода на крышу. Как правило, и открывается как дверь, вокруг боковой вертикальной оси – направо или налево.

Мансардное окно-люк

Но карлсоны среди нас давно перевелись; никто без особой необходимости на покатую мансардную крышу не ходит. Поэтому распашные конструкции особым спросом не пользуются.

Нужная ли механизация и автоматизация? — Мансардные окна с электроприводом и дистанционным управлением хороши в высоких помещениях. Но высота мансард редко превышает 3,5 метра. С учётом уклона стен окна размещаются и того ниже. Стоит же электропривод вместе с пультом и затратами на монтаж дороже самого окна. Так что сами решайте, какие лучше мансардные окна, — с автоматизацией или без…

Окно-балкон

Выбор мансардных окон не будет обоснованным, если вы не узнаете об еще одной их разновидности — мансардных окнах-балконах. Это конструкция с двумя створками, расположенными одна над другой. Обе открываются наружу, причем верхняя створка – вокруг верхней оси, образуя козырёк импровизированного балкона. Нижняя – вокруг нижней. Она фиксируется вертикально, превращаясь в ограждение балкона (по бокам от нее имеются складные бортики, предотвращающие выпадение человека с этого «балкона» вправо или влево).

Подойдя к такому окну, вы оказываетесь снаружи мансарды, на своеобразной лоджии. И всё это удовольствие – по цене примерно шести обычных окон! (К примеру, Velux продает окно-балкон Cabrio за 136700 руб., в то время как его аналог с обычным раскрытием стоит 23300 тыс. руб.)

Дорого? Глухие мансардные окна дешевле? Но сколько раз нам жить на этом свете?

Мансардные окна, фотогалерея

Обильное освещение из мансардных окон Элегантное сочетание мансардных и карнизных окон Мансардные окна — для света, фронтонное — для выхода на балкон
Все многообразие мансардных окон на одной крыше Если мансарда больше помещения на этаже, то ей надо много света! Совмещенный санузел с мансардным окном

Треугольные мансардные окна, фотогалерея

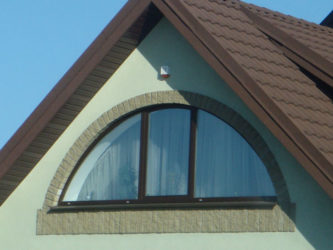

Круглое окно на фронтоне мансарды Пятиугольное мансардное окно Треугольное окно снабжено дверями

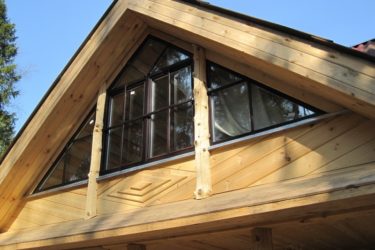

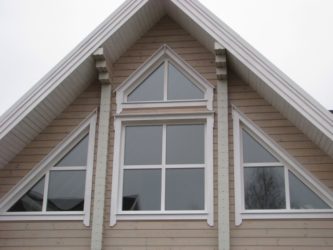

Панорамное остекление на фронтоне дома Треугольное мансардное окно Шестиугольное мансардное окно

Источник: http://OknaNaGoda.com/okna/mansardnie/mansard-selection.html
