Как надстроить мансарду на старый дом?

В этой статье:

Как сделать мансардную крышу на старом доме — На обе руки мастер

Как надстроить мансарду на старый дом?

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой.

Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках.

Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крышиСтропильная система ломаной крышиПроект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде.

Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников.

Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.
  • Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.
  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.Полувальмовая мансардная крыша
  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышейЛоманая крыша с мансардными окнами

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

  • Важная задача – расчёт высоты конькового соединения, так как от него зависит высота будущих потолков. Учитывайте, что от конька до потолочных перекрытий должно быть около 1,5 м.
  • Следующий этап – определение высоты потолка. Для комфортного использования лучше заложить ее на уровне 2-2,2 метров.Зависимость высоты потолка мансарды и угла скатов крыши
  • Определение уклона верхней части ската. На чертеже проводится линия потолка, от конькового соединения в обе стороны проводятся прямые до пересечения с этой линией. С помощью транспортира определяется их угол, его значение лучше сразу зафиксировать на рисунке. Обычно этот параметр находится в пределах 20-30 градусов.
  • Определение уклона нижней части ската. От нижнего карниза кровли на чертеже отступают расстояние равное длине свеса (40-50 см). От конца верхнего ската до этой точки проводится прямая. Угол также замеряется транспортиром, он обычно имеет значение 50-60 градусов.
  • Очерчиваются стены мансарды. Определяется ее линейные размеры и общая площадь.

Проект ломаной двухскатной крыши с размерамиКонструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

  • Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
  • Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
  • Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

  1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
  2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
  3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.
  4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

    Установка висячих стропил

  5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
  6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
  7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

    Установка наслонных стропил

  8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Источник: https://4handsmaster.com/kak-sdelat-mansardnuyu-kryshu-na-starom-dome/

Как надстроить мансарду на старый дом

Как надстроить мансарду на старый дом?

Есть единственная реальная возможность недорого увеличить жилые квадратные метры частного дома. Это в чердачном помещении организовать мансарду. В этой статье расскажем о том, как правильно провести строительство мансарды, чтобы это было недорого. Разберем два варианта: когда дом с чердаком уже эксплуатируется, когда дом только возводится. Рассмотрим всю технологическую цепочку: от выбора материалов до финишной отделки новых помещений.

Строительство мансарды дает возможность сэкономить до 30% от выделенного бюджета

Правила организации мансарды в старом доме

Что такое мансарда. Это помещение под крышей дома. То есть над ней, кроме кровельной конструкции ничего нет. Поэтому мансарду можно организовать в любом чердаке в независимости от того, под каким типом крыши он располагается. задача – создать все условия комфортного проживания в мансардном помещении. То есть должно быть не только красиво и удобно, но зимой тепло, а летом прохладно, не говоря о присутствии необходимых коммуникационных сетях.

Чтобы сделать мансарду на старый деревянный дом или кирпичный, необходимо все тщательно продумать. Во-первых, нужно решить вопрос сооружения прочного перекрытия с укладкой напольного основания. Во-вторых, вопрос утепления крыши. Это две главные задача. После чего можно заниматься прокладкой систем отопления, водопровода и канализации, устанавливать кондиционер, проводить отделку новых помещений.

Несущие балки – перекрытие мансардного помещения

Полы в мансарде

Если говорим о деревянном доме, то перекрытия в нем сформированы несущими балками из брусов, на которые набиты доски. Деревянный настил обязательно утепляется. Такая же конструкция нередко встречается и в кирпичных домах. Но в большинстве случаев с кирпичными строениями используются бетонные плиты перекрытия, которые также утепляются.

Как быстро сделать полы в мансарде по балкам перекрытия.

  1. По уложенным брусам по их нижним краям набиваются так называемые черепичные бруски.

  2. Поперек на них укладывают доски плотно друг к другу.

  3. Закладывают гидроизоляционную пленку, которая будет выполнять функции защиты утеплителя от влажных паров воздуха, исходящих из комнат частного дома.

  4. Между балками на гидроизоляционный слой закладывают утеплитель (минвату или пенополистирольные плиты).

  5. Поверх балок укладывают пароизоляцию.

  6. Сверху поперек монтируют дощатый пол из шпунтованных досок. Можно использовать фанеру или плиты ОСП, на которые впоследствии уложат напольное покрытие (ламинат, линолеум, плитку или прочее).

Основная задача производителя работ – сделать пол ровным, прочным, теплозащищенным.

Утепленные полы внутри мансарды

Если перекрытие дома – железобетонные плиты, то утепление проводят в следующем порядке. Все зависит от того, какой теплоизоляционный материал будет использоваться. К примеру, керамзит:

  • перекрытие выравнивается бетонной стяжкой небольшой толщины (3-5 см);
  • после высыхания последней вся площадь напольного основания закрывается гидроизоляционной пленкой в виде полос, которые между собой укладываю внахлест со смещением 10-15 см и закрываются скотчем;
  • по периметру мансардного помещения укладывают бруски сечением 70х70 или 100х100 мм, их крепят к бетонному полу анкерами;
  • в продольном или поперечном направлении укладывают те же бруски с шагом 1-1,5 м;
  • в полученную ячеистую конструкцию засыпается керамзит средней или мелкой фракции;
  • сверху обрешетка покрывается пароизоляционной мембраной;
  • поверх теплоизоляционного пирога по уложенным брускам набивается дощатый пол или плитный, листовой материал.

Если в качестве утеплителя будут использованы плитные теплоизоляционные материалы, то все делается точно также. Единственное, на что необходимо обратить внимание, плотное прижимание плит утеплителя к элементам напольной обрешетки, чтобы не остались мостики холода.

Бетонные полы в мансардном помещении

Утепление крыши

Если стропильная система крыши, обрешетка и сам кровельный материал находятся в нормальном техническом состоянии, то вопрос строительства мансарды на даче упрощается до минимума. Что для этого нужно сделать:

  • в первую очередь все деревянные элементы кровельной конструкции обрабатываются сначала антисептическим составом, после его высыхания антипиренным;
  • по стропильным ногам укладывается пароизоляционная пленка так, чтобы она собой в точности повторила конфигурация стропильных ног, как показано на фото ниже;
  • после чего между стропилами закладывают утеплитель, на фото ниже это тоже хорошо видно, главное – плотное прижимание материала к торцам стропильных ног;

Как правильно уложить пароизоляцию и утеплитель на мансардной крыше

  • поверх двух уложенных материалов натягивают гидроизоляционную пленку;
  • после чего всю конструкцию закрывают плитным или листовым материалом, к примеру, это может быть гипсокартон, фанера, ДСП, ДВП, ОСП и прочее.

Мансардную крышу изнутри закрывают фанерными листами На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Возведение мансардной надстройки

Итак, если строится новый дом или крыша старого не соответствует современным требованиям эксплуатации, то можно надстройку мансарды возвести, как говориться, «с нуля». Что для этого необходимо. В первую очередь проект. Нельзя вот просто так приобрести стройматериалы и начать строительство. Мансарда не является сооружением тяжелым, но это не значит, что к нему надо относиться с меньшей степенью ответственности.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Проект лучше заказать профессионалам, которые учтут несущую способность стен здания, фундамента и других строительных конструкции. И на основании этого создадут проект, который будет гарантировать, что старый или новый дом с мансардой отслужит верой и правдой не один десяток лет.

Монтаж мансарды начинают с укладки на стены дома мауэрлата. Это брус сечением 150х200 или 200х200 мм. Его крепят к стенам при помощи анкеров, которые заранее были установлены в армирующий пояс. Последний заливают по внешним стенам частного дома. Как это получается в конечном результате очень хорошо видно на фото ниже.

Мауэрлат, уложенный на анкера по периметру частного дома

Проекты мансарды

Первая строительная операция проделана. Она проводится в независимости от того, какой конфигурации мансарда была запланирована проектом. Как уже было сказано выше, под любой кровлей можно жилые помещения организовать. К примеру, на фото ниже показана мансарда под односкатной крышей. Казалось бы, не совсем удачный пример, но и такие проекты существуют, а значит, это подтверждает, что жить можно под крышами любой конфигурации.

Мансарда под односкатной крышей

И все же есть одна конструкция, которую называют именно мансардной. У нее ломаная кровля, которую ни с какой другой не спутаешь.

Классическая мансардная крыша Это может быть интересно! В статье по следующей ссылке читайте про дачный домик из СИП панелей — комфорт и уют по доступной цене.

Строительство классической мансардной крыши

У крыши этого типа по два ската, разделенных на две части. Первая верхняя часть – с небольшим углом наклона, то есть покатая, у другой нижней с большим наклоном, то есть крутая. Это и есть главная сложность сооружения надстройки мансарды на старый дом или новый.

Решается эта задача так:

  1. В проекте должно быть точно указано место излома ската.

  2. Именно по этому месту от стены к стене укладывается несущая балка перекрытия. Их будет две под каждый излом.

  3. Вдоль каждой балки устанавливаются вертикальные стойки, определяющие полезную высоту мансардного помещения. Обычно это в пределах 2,5-3,0 м. Сечение балок – минимум 100х100 м, шаг установки в пределах 1,5-2,0 м. Проводят монтаж по две балки по мауэрлату между балками перекрытия.

  4. По верхним краям балок делается обвязка из бруса сечением 100х100 мм. Обвязка делается не только по периметру установленных стоек, но и между ними в поперечном направлении. Образовался каркас мансарды в виде короба из стоек.

  5. Посередине поперечных элементов верхней обвязки устанавливают короткие стойки, формирующие верхние скаты крыши. Чем длиннее стойки, тем круче скаты.

  6. На стойки устанавливают горизонтальный коньковый прогон.

  7. Монтируют стропильные ноги пологих скатов. Верхними краями они упираются в коньковый брус, нижними в верхнюю обвязку строения.

  8. Формируют крутые нижние скаты мансарды. Здесь также устанавливают стропила, которые верхними краями упираются в верхнюю обвязку мансардной конструкции, нижними в мауэрлат.

В видео показано детально, как надо сооружать классическую мансардную крышу:

Итак, каркас мансардной конструкции готов. Остается сформировать полы помещения, провести утепление и покрыть крышу кровельным материалом. А уже потом переходить к финишным отделочным работам.

Как изготовить утепленные полы – уже было описано выше. Как провести теплоизоляцию мансардной крыши тоже. Но есть здесь один момент, который облегчает проведение теплоизоляционных мероприятий кровельной конструкции. Все дело в том, что крыша еще не покрыта, а значит, укладку пароизоляционной мембраны лучше провести поверх стропильной системы.

На фото ниже это очень хорошо видно:

  • по стропилам поперек укладывают полосы пароизоляции, которые крепят к ним мелкими гвоздиками или стальными скобами при помощи степлера;
  • поверх изоляции и стропил монтируют рейки, которые будут выполнять функции контробрешетки. Ее задача – создать вентилируемый зазор между теплоизоляционным пирогом и кровельным материалом, чтобы удалять просочившиеся через утеплитель влажные пары воздуха;
  • по контробрешетке поперек стропил укладывают обрешетку;
  • проводят монтаж кровельного материала.

Остальные операции: укладка утеплителя и гидроизоляции проводят изнутри мансарды.

Схема сборки утепленной мансардной крыши Это может быть интересно! В статье по следующей ссылке читайте про современную пристройку к дому.

Формирование фронтонов

Это важная часть конструкции мансардной крыши. По сути, два фронтона – это стены нового помещения. А они должны соответствовать строгим требованиям жилых комнат. Именно в них устанавливают окна и двери. Последние только в том случае, если к мансарде пристроен балкон или терраса.

С утеплением все просто. Это как в каркасном доме:

  • с наружной стороны укладывают пароизоляционную мембрану;
  • проводят внешнюю обшивку листовыми или панельными материалами: вагонка, фанера, ОСП и прочее;
  • изнутри укладывают утеплитель;
  • закрывают фронтоны гидроизоляционной мембраной;
  • проводят внутреннюю обшивку.

Утепленный фронтон мансарды

В принципе, мансарда готова. Остается отделать внутреннее пространство. Здесь нет строгих ограничений. Мансарда – помещение жилое, поэтому применяются любые дизайн-проекты и отделочные материалы. При этом можно соорудить горизонтальный потолок, можно оставить все, как есть, то есть со скатами, уходящими ввысь. Все на усмотрение заказчика. Как один из вариантов – проект в современном стиле на фото ниже.

Жилая мансардная комната в современном стиле

Преимущества и недостатки мансарды

Основное преимущество – за небольшие капитальные вложения получить дополнительные жилые квадратные метры. Мансарда – конструкция каркасная, а значит, она не тяжелая. И если ее возводят на старый дом, то в большинстве случаев это не отражается на усилении фундамента и несущих стен строения. Если хорошо продумать внешнюю отделку всего здания, то не будет заметно, что надстройка была возведена позже основного дома.

Что касается недостатков, то по способу возведения классическая мансардная крыша сложнее одно- или двускатной. Здесь используется большое количество различных элементов, которые придется подрезать, подгонять под требуемые размеры, что приводит к образованию большого количества отходов.

В видео специалист рассуждает о преимуществах и недостатках домов с мансардными надстройками:

Это может быть интересно! В статье по следующей ссылке читайте о декоративных садовых фигурах: из чего изготавливаются, в каких стилях ландшафтного дизайна применяются.

Заключение по теме

Итак, мы постарались разобраться со строительством мансард на старом доме (с проектами мансард, с указанием некоторых важных нюансов сооружения). Дома с такими надстройками сегодня растут, как грибы после дождя. Они популярны, они дают возможность сэкономить на возведении. Главное – проект, в котором учтены все строительные моменты в соответствии с нормами и правилами.

Источник: https://ogorod.ahuman.ru/kak-nadstroit-mansardu-na-staryj-dom/

Как надстроить мансарду на старый дом — Юридический ликбез

Как надстроить мансарду на старый дом?

При строительстве жилого дома хозяевам всегда хочется обрести как можно большую жилплощадь, обеспечив простор и уют в доме. Одним из отличных способов эффективного использования жилищного пространства является строительство мансардного помещения вместо обычного чердака.

Надстройка мансардного этажа является наиболее рациональным использованием места под кровлей. Если к этому добавить особенный шарм и притягательность мансардных помещений в частных домах, можно понять, почему они получили распространение сначала на Западе, а затем и в прочих странах.

Однако для того, чтобы подобное сооружение привносило эстетику и приятные чувства в частную жизнь, его надо как следует обустроить для защиты от дождя, ветра и прочих негативных внешних факторов.

Особенности проектировки надстройки мансарды

Возведение мансардной постройки при наличии строительных навыков может быть осуществлено собственными силами либо доверено профессионалам, но в любом случае до того, как строить мансардный этаж, следует позаботиться о его проектировке.

Дизайн мансардной надстройки может быть различным, однако нужно знать, что любая, даже легкая мансарда, относится к силовым конструкциям, несущим при эксплуатации значительные нагрузки.

Поэтому в первую очередь необходимо позаботиться о прочности несущих конструкций и фундамента мансардного сооружения. Именно на них падает основная часть нагрузки.

Если же их прочность оказывается недостаточной, тогда с наружной стороны дома возводят стойки-колонны на отдельном фундаменте, выполняющие дополнительную функцию опоры для каркаса мансардного этажа.

Опорные колонны могут быть использованы и в другой ситуации: когда несущие конструкции в целом надежны, но подвержены значительному износу. Такое может иметь место, например, при необходимости построить мансарду своими руками на старый дом. В этом случае демонтируются изношенные конструкции крыши, после чего на таких опорах сооружается новый каркас. Несущие конструкции наружных стен в этом случае берут на себя не всю нагрузку, а только её некоторую часть.

Надстройка каркасного мансардного этажа обязательно предусматривает обустройство обвязочного пояса. Чаще всего он выполняется из армированных железобетонных балок в виде консольного ригеля, располагаясь в наружных стенах здания под перекрытием и монолитно соединяясь со стенами возводимой мансарды. Функция обвязочного пояса состоит в распределении нагрузки надстройки на жилое строение, а также в объединении мансарды с основной частью здания.

Каркасные конструкции мансарды и обычного чердака в целом идентичны друг другу. Фактически, мансарда представляет собой чердачный этаж, оборудуемый для проживания, что влечёт за собой определённые изменения в обустройстве тепло- и гидроизоляции, а также внутреннего интерьера.

Как сделать стропильную систему

Начальным этапом строительства мансарды является монтаж системы стропил. Это очень важный процесс, которому следует уделить максимальное внимание при строительстве мансардного этажа своими руками. Именно от прочности стропил во многом зависит надёжность всей конструкции в целом.

При монтаже системы стропил для мансардного этажа следует учитывать климатические и погодные факторы. Стропильные сооружения должны быть способными выдерживать ветровые и снеговые нагрузки наряду с массой самой кровли. С материалом для их возведения следует определиться ещё до того, как делать мансарду.

Основными из материалов, используемых для сооружения стропил мансарды, являются следующие:

  • чёрный металл;
  • тонкостенный оцинкованный профиль;
  • древесина;
  • комбинации указанных материалов друг с другом.

Чёрный металл является наилучшим по прочности, но изделия из тонкостенного оцинкованного профиля удобнее использовать для монтажа на сложных участках. Их можно монтировать как сварочным способом, так и посредством болтов и заклепок.

Древесина применяется там, где невозможен сварочный процесс, например при отсутствии электричества. Перед использованием её подвергают обработке антисептиком – с целью защиты от гнилостных процессов, и антипиреном – для придания огнестойкости.

В зависимости от ситуации, может возникнуть и потребность в различных комбинациях перечисленных материалов друг с другом.

Стропила, как и прочие несущие конструкции мансарды (стержневые фермы, рамы и т. д.) крепятся на мауэрлат, который располагается по периметру стены здания. Если промежутки между несущими элементами значительны, тогда с целью придать дополнительную прочность на них монтируются прогоны.

Стены и фронтоны мансардного этажа

По своему устройству конструкция мансарды представляет собой своего рода коробку, в образовании которой участвуют стеновые и кровельные сооружения. Выбор материала для стен и фронтонов имеет некоторые важные особенности. О них следует упомянуть, говоря о том, как правильно сделать мансардный этаж.

В частности, если сооружение мансарды планируется с самого начала при постройке дома, тогда и фундамент строения рассчитывается на соответствующую нагрузку, а значит выбор материала может быть любым: бетонные плиты, кирпич, металлические конструкции и т. д.

Если же изначально сооружение мансарды не планировалось, и только затем было принято решение строить её, тогда материал для строительства должен быть лёгким: чаще всего здесь используются деревянный брус, газобетон и сип-панели.

Стеновые и фронтонные сооружения максимально сопрягаются со стенами основного строения. Наиболее часто используемым вариантом является строительство аттиковых стен, представляющих собой надстройку к несущим стенам здания.

Устройство кровли мансардного помещения своими руками

Кровельный пирог мансарды состоит из следующих структурных частей:

  • слой пароизоляции;
  • гидроизоляционный материал;
  • утеплитель;
  • вентиляционная щель;
  • обрешетка;
  • непосредственно само кровельное покрытие.

Укладка теплоизоляционного слоя может осуществляться в двух вариантах: либо над стропильной конструкцией, либо под ней. В большинстве случаев более предпочтительным является первый вариант.

Наилучшим утеплительным материалом для плоских крыш является пенополистирол, а для скатных кровель – базальтовый утеплитель. Использование материалов, неустойчивых к возгоранию либо воздействию высоких температур, не рекомендуется, поскольку сопряжено с определённым риском.

Крыши мансард всегда являются скатными, а потому для обустройства кровли мансардного этажа своими руками следует приготовить плиты базальтового утеплителя. Их укладка производится в несколько слоев с нахлестом, во избежание проникновения холода через свободные промежутки.

Для того, чтобы защитить утеплитель от воздействия влаги и паров из помещения, с внутренней стороны от него укладывается слой пароизоляции. В качестве пароизоляционного материала можно использовать обычный полиэтилен, на стыковых участках обязательно проклеивая его мастикой. Существенно дороже обойдётся приобретение специальной пароизоляционной пленки. Правда, этот материал более качественный, поскольку пропускает пары как внутрь, так и наружу, обеспечивая «дыхание» теплоизоляционного слоя.

Другим нежелательным процессом, от которого следует защитить кровельное покрытие мансарды, является конденсация вследствие перепадов температур. Это может привести к процессам гниения внутри слоёв кровельного пирога, а также к намоканию стен здания.

Для защиты от конденсации и промокания обустраивается вентиляционное пространство между покрытием кровли и утеплителем, а поверх утеплителя укладывается слой гидроизоляции. С этой целью применяют специальные «дышащие» мембраны.

Их структура отличается от плёнки для пароизоляции, и использовать один материал вместо другого нельзя.

Выбор мансардных окон

Имеется два типа оконных конструкций для мансарды: вертикальные и наклонные. Окна наклонного типа располагаются в плоскости скатов и обеспечивают значительно большую освещённость, но в то же время зимой на них может скапливаться снег. Поэтому выбор того или иного типа оконных сооружений в немалой степени зависит от климатических и погодных условий.

Вертикальные окна имеют специальные отливы внизу для оттока воды, а наклонные снабжаются системой желобов, по которым вода стекает с кровельного покрытия. Конкретная схема расположения окон в мансарде обусловливается конструкцией кровли и предпочтениями хозяев жилища.

Внутренний интерьер

Заключительными этапами обустройства красивой и стильной мансарды являются ее внутренняя отделка и декоративное оформление. В целом, вариантов здесь очень немало, и многое зависит от индивидуальных предпочтений. Однако некоторые общие рекомендации относительно внутреннего дизайна мансарды всё-таки следует принимать во внимание.

Для внутреннего обустройства стен рекомендуется использовать такие материалы, как гипсокартон, деревянная вагонка, фанера или ОСБ. Далее они закрываются декоративной отделкой.

Высота стеновых сооружений мансарды обычно невелика по сравнению с кровельными скатами. Если она не превышает 0,5 метров, тогда в участках возле стен возникают «глухие» зоны, которые трудно использовать рационально. В них могут быть размещены тумбочки, небольшие встроенные шкафы или полки. Если высота стен составляет 0,8-0,9 метров, тогда в этом месте можно расположить кровать, а при высоте более 1,3 метра – обустроить рабочую зону со столом.

В мансардном помещении можно оборудовать ванную комнату и санузел. Выбирая для них расположение, опять же следует максимально учитывать рациональность использования жилищного пространства.

Основные нюансы, связанные с возведением и обустройством мансардного сооружения, а также с её внутренним дизайном, следует продумать при составлении проекта, до того, как надстроить мансарду. Грамотно подойдя к процессу строительства, можно получить отличную замену второму этажу, а также уютное место для отдыха и приятного времяпровождения.

Источник: https://pravolikbez.com/kak-nadstroit-mansardu-na-staryy-dom/

Как сделать мансарду на старом доме — Справочник дачника

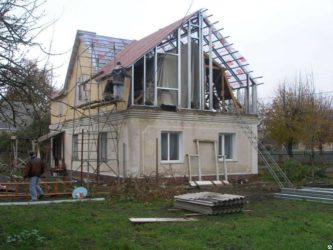

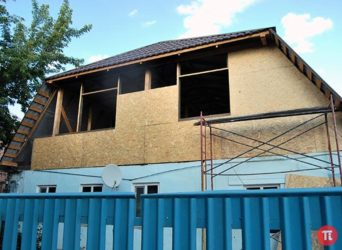

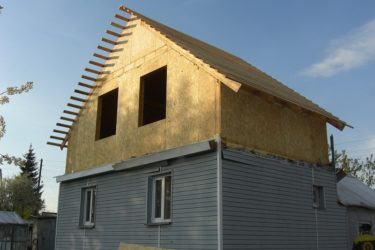

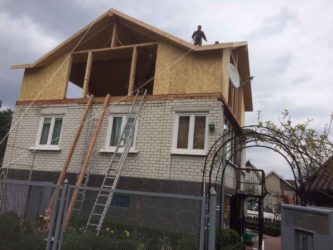

Как надстроить мансарду на старый дом?

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой, не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа, из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта.

https://www.youtube.com/watch?v=kVrTIhvvXTg

Для надстройки используют односкатные, двускатные и ломаные крыши: четырехскатные, купольные и пр.

Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

  1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
  2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
  3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
  4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду. Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения.

Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна.

Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены.

Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

  • Кровля.
  • Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
  • Коньковый прогон – верх стропильной конструкции.
  • Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
  • Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
  • Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
  • Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
  • Изоляционный слой, состоящий из гидроизоляции, утеплителей, звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

  • Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
  • Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
  • Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
  • Внутри обязательно устроить пароизоляционный слой.
  • На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла.

Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды.

Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет:  Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство мансарды, строительство обрешетки для кровельного материала

https://www..com/watch?v=kVrTIhvvXTg

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня.

С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей.

На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Источник: https://agro-akcent.com/kak-sdelat-mansardu-na-starom-dome/

Remstr-u.ru
Добавить комментарий
