Как сделать мансардное окно своими руками?

В этой статье:

Мансарда своими руками: как сделать окна в крыше

Комната, оборудованная на чердаке, называется мансардой. Её придумали в Париже ещё в 1630 году и актуальность этого архитектурного решения не потеряно до сих пор, более того, с учётом роста объёмов загородного строительства оно постоянно применяется.

Конструкция мансарды должна работать как крыша

Конструкция мансарды обуславливается типом самой кровли. Исторически сложилось так, что оптимальный вариант профиля крыши для обустройства мансардной комнаты – это так называемая ломаная крыша. На рисунке показано соотношение объёма этого помещения в случае с двускатной и ломаной.

Даже невооружённым глазом, видно, что размер комнаты под ломаной крышей, больше чем под двускатной. Также видно, что она больше по площади, чем та, которая расположена на первом этаже, это вызвано особенностью конструкции самого дома. Да и его несколько проще изготавливать.

Каркас мансарды без утепления

Сооружение мансардной комнаты подразумевает под собой, что она автоматически становится неотъемлемой частью конструкции кровли. То есть брусья, которые идут на изготовление стен и потолочного перекрытия мансарды, принимают на себя нагрузку от конструкции кровли, делая её более прочной и устойчивой.

Для изготовления мансарды в каркасном доме необходимо применять те же материалы, которые были использованы при возведении основных стен и потолочного перекрытия первого этажа.

То есть, если для стен применялся брус 150х50 мм, то такой же должен быть использован при обустройстве мансардной комнаты.

В качестве опор, под стеновой брус используют лаги потолочного перекрытия первого этажа. Крепление осуществляется с помощью гвоздей или уголка и саморезов по дереву. Как именно крепить балки выбирает сам застройщик исходя из своего опыта и знаний.

Тонкости строительства

Усложняют жизнь строителям необходимость устройства окон, из-за этого приходится усложнять конструкцию кровли или использовать окна, которые предназначены для использования в мансарде. Ещё один момент, который может осложнить жизнь застройщика, это недостаточная естественная вентиляция, то есть будет необходимо принять меры по созданию принудительной вентиляции в мансарде. Кроме того, сложная кровля влечёт за собой повышение трудоёмкости при обустройстве тепло- и гидроизоляции. Но все эти сложности перевешивает привлекательный вид дома с мансардной крышей, да и лишняя комната никогда не помешает.

Ненесущие элементы каркаса мансарды

К ненесущим элементам мансардной комнаты можно отнести те, которые, применены для облицовки стен и потолка, а также для тепло- и пароизоляции самой комнаты. В этом случае может понадобиться создание дополнительного каркаса на вертикально установленных балках каркаса стен комнаты. Для отделки комнаты обычно используют вагонку, главное, что при её приколачивании недопустимо попадание в щели кусочков теплоизоляции.

Утепление мансарды

Работы, связанные с утеплением мансарды сопряжены с определёнными сложностями, а именно она достаточно трудоёмкая и сложная и некоторые застройщики идут на нарушение порядка работ, в целях ускорения работ.

Толщина утеплителя зависит от того, в какой части нашей страны строиться дом, если говорить о средней полосе России, то оптимальным будет использование теплоизоляционного мата толщиной 150 мм.

Для утепления крыши в этом случае подходит такой материал, как базальтовая вата или её аналог.

Некоторые мастера применяют пенополистирол. На покрытие крыши подходит любой кровельный материал, только при этом надо помнить, что существуют материалы, которые будут требовать постоянного проветривания, к таким относится металлическая черепица и её аналоги. Другими словами, застройщик должен будет обеспечить зазор размером 20–30 мм между металлочерепицей и плёнкой, покрывающей теплоизоляцию.

Пирог кровли

Теоретически при соблюдении всех тонкостей и качественно выполненной работе кровля не должна пропускать влагу и конденсат не образуется. Если же при обустройстве кровли были допущены огрехи, то конденсат, образовавшийся под черепицей, будет оседать на поверхности плёнки, которая не даёт ему попасть внутрь утеплителя. А через некоторое время он просто высохнет.

Утеплитель размещается между стропил и если ширина доски меньше толщины теплоизоляционного мата, то можно либо прибить на стропила дополнительный брусок, либо закрепить лист гипсокартона, но в этом случае поверхность листа и мата должны быть разделены специальной пароизоляционной бумаги.

Такая конструкция будет гарантировать обеспечение нормальной паропроницаемости, другими словами, пар, образующийся в результате разности температур комнаты, и внутреннего слоя утеплителя будет оседать на поверхности бумаги и постепенной испарятся.

Для обеспечения его испарения между утеплителем и слоем гидроизоляции необходимо оставить зазор порядка 10–15 мм, по нему пар будет удаляться.

Ещё одна маленькая деталь, для гарантированного удаления пара желательно, чтобы конёк крыши был холодный, для этого во фронтоне можно устроит небольшие смотровые окна, такой подход позволяет избежать образования конденсата даже в сильное похолодание.

Окна

Для того чтобы мансардная комната имела естественное освещение целесообразно устроить окна. Перед тем как принять решение, какие окна и сколько их надо устанавливать надо помнить о том, что окно, расположенное на крыше, всегда пропускает больше света.

В случае с мансардой, одно окно большого размера даст света несколько меньше чем два маленьких установленных на небольшом расстоянии друг от друга. Для большей эффективности целесообразно окна размещать как можно выше от пола мансардной комнаты, но при этом необходимо учитывать рост человека, который будет жить в этой комнате.

При расчёте площади окна, можно использовать эмпирическую формулу, то есть выведенную на основании практического опыта. Идеальное соотношение 1 к 8, то есть при площади комнаты 16 квадратных метров, площадь окна должна составлять 2 и более квадратных метров.

Окна в мансарде

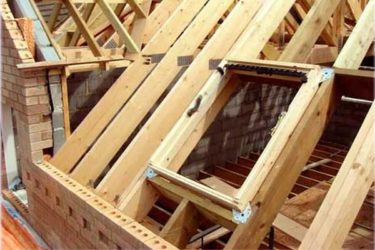

Окна в мансарде размещаются в пространстве между стропилами и их устанавливают одновременно с кровлей. Оконная рама может крепиться непосредственно к стропилам.

В случае если размеры окна меньше, чем ширина шага стропил, то тогда под него необходимо изготовить обрешётку, то есть на стропила набить дополнительные бурсья и при необходимости установить опорный брус. Если размер окна превышает ширину стропильного шага то возможно или сделать вырезы в стропилах, или установить обрешётку под окно, таким образом, как показано на рисунке ниже

Конструктив кровли

Балкон

Балконную площадку для мансарды можно устроить несколькими способами, со стороны фронтона или со стороны ската.

Для устройства балкона со стороны кровли мастера используют комбинацию окно-балкон. Эта конструкция изображена на рисунке ниже. Оно устанавливается по тем же правилам что и простое окно.

Окно-балкон в мансарде

Балкон со стороны фронтона может иметь несколько исполнений, например, стена фронтона устраивается на расстоянии двух–трёх шагов стропил, а на освободившемся месте застилается пол и вровень со срезом кровли устанавливают перила.

Балкон под крышей

Если есть желание сделать выносной балкон, то ещё при строительстве межэтажного перекрытия можно вынести балки на необходимую длину. Кстати, для повышения надёжности такой конструкции не помешает установить под неё опорные столбы, точно так же как показано на рисунке ниже.

Балкон, выносной из общего объема дома

Проекты домов с мансардой

А это проект домика 6 на 4 метра, общая площадь застройки — 24 м2. Общая площадь: 36 м2.

Дом с мансардной кровлей 6х4План 1 этажа и мансардного этажа

Хотим Вам предложить для выбора несколько вариантов проектов домов с мансардой.
К примеру, первый вариант. Дом 6х6 метров, общей площадью — 30 м2

Дом с мансардой и верандой 6х6Объем внутренней организации дома 6х6Объем внутренней организации дома 6х6

А это очень красивый, экономичный и компактны дом площадью застройки 6х9 м2. Общая площадь: 86.86 м2.

Дом с мансардой и верандой 6х9Поэтажный план дома с мансардой 6х9

Больше проектов каркасных домов разной площадью смотрите в разделе «Проекты домов».

Предлагаем вам посмотреть видео о строительстве дома с мансардной кровлей своими силами с пошаговым фото.

Источник: https://fastbuildings.ru/karkasnye-doma/texnologiya-stroitelstva-karkasnogo-doma/mansardy-svoimi-rukami.html

Как сделать установку мансардного окна своими руками – пошаговое руководство

Наличие мансардного этажа предоставляет возможность с максимальной пользой использовать всю имеющуюся в жилом доме площадь. Чтобы обеспечить необходимую степень освещенности в подкровельном пространстве в скатах устанавливают окна, которые одновременно способствуют проветриванию.

Мансарда с оконными проемами выглядит намного привлекательней и эстетичнее, чем без них. Можно смонтировать окно в мансардной крыше своими руками, но процесс это непростой, имеющий немало нюансов. От правильности выполнения монтажа зависит герметичность всей кровельной конструкции.

Поэтому при отсутствии соответствующего опыта желательно обратиться к специалистам, тогда удастся избежать неприятностей в виде протечек или проникновения холода. Если привлекать профессионалов не хочется, необходимо неукоснительно придерживаться рекомендаций, которые прописаны в инструкциях изготовителей таких окон.

Виды окон для мансард

На чердачном этаже домовладельцы устанавливают различные виды оконной продукции. Например, окна могут быть вертикальными, отличающимися мало от стандартных изделий, применяемых при фронтальном остеклении.

Их размещают или во фронтонах здания, или в скате кровли в конструкции, получившей название «домик» или «скворечник». Выглядят они привлекательно и украшают облик здания, но через них проникает мало света.

Наклонные окна для мансард размещают вровень с кровельным скатом, они пропускают солнечных лучей больше примерно на 30 – 40 % и отличаются конструкционным устройством, материалом изготовления и способом открывания. Для выпуска оконной продукции для чердачных помещений применяют алюминий, древесину высокого качества, или профиль из поливинилхлорида.

Классификация, основанная на отличиях в конструкции мансардного окна, выглядит следующим образом:

Изделия, имеющие квадратную или прямоугольную форму. Их устанавливают чаще всех других окон. Они состоят из рамы и створки, также могут представлять собой глухой стеклопакет.
Балконные изделия. Эта конструкция имеет в своем составе наклонную раму в кровельном скате и вертикальное окно под ней, реже сбоку. Обе части открываются, причем наклонная вверх, а вертикальная — в сторону или вниз. Такое устройство позволяет обустроить выход на балкон.
Нижний элемент, располагающийся под наклонным окном. Это глухое окошко, находящееся под распахивающейся створкой. Такого вида конструкции применяют в тех случаях, когда высоты ската не достаточно, чтобы разместить два окна.
Верхний элемент. Это декоративное оконное изделие, находящееся над наклонным окном. Изготавливается либо треугольной, либо округлой формы.
Карнизные оконные конструкции. Их предпочитают устанавливать, когда на чердаке имеется высокий пристенок, который не позволяет выглянуть на улицу. Тогда под ним монтируют окно, открывающееся вертикально.
Световой туннель. Его обустраивают в месте ската, не имеющем непосредственного контакта с комнатой. От окна направляют светоотражающий туннель, обычно в форме трубы, который ведет в место, требующее освещения – там монтируют плафон, способный рассеивать свет.

Все окна для мансард вне зависимости от их типа изготавливают на предприятиях, оснащенных специальным оборудованием, и подвергают испытаниям на прочность. Стоят они немало, но задумываться над тем, как сделать своими руками мансардное окно специалисты не советуют, поскольку оно не сможет гарантировать герметичность и комфортное пребывание в доме.

По способу открывания такие изделия бывают нескольких типов:

С центральной осью поворота створок. Их можно разворачивать на 180 градусов и это обстоятельство позволяет без проблемы мыть стекла со стороны улицы.
С приподнятой поворотной осью. Она находится на расстоянии около 2/3 от нижнего края оконного проема.
С комбинированной осью. У окна имеется верхняя и центральная ось. Одна из них предоставляет возможность открывать его до угла в 45 градусов, а вторая – полностью прокручивать.
С боковой поворотной осью. Такие окна открывают как стандартные. Они получили название «мансардные люки», так как ими пользуются для выхода на поверхность крыши.
С нижней осью поворота. С нею производят лишь створки для балконных окон. Их можно открывать лишь вперед.
С ДУ — дистанционным управлением. В мансардных помещениях с высокими потолками, когда отсутствует возможность открывать окно вручную, пользуются пультом, который функционирует от электрической сети. В данном случае к месту его монтажа специально подводят линию электропитания.

Выбирая такое окно, нужно учитывать:

конструкционные особенности крыши;
насколько удобно им будет пользоваться;
площадь и параметры помещения.

Место установки окна, как и обзор из него, могут зависеть от высоты чердачного этажа и наклона ската.

Конструкция мансардных окон

Оконная продукция для чердачных жилых помещений имеет сложное конструкционное устройство. Для надежности окон в них устанавливают сверхпрочные стекла, которые способны выдерживать повышенное давление.

Состоят они из рамы, створок, поворотной фурнитуры. В створку вставляется стеклопакет, наполненный инертным газом.

Также в составе комплекта имеется:

2 фартука – гидро- и пароизоляционный;
дренажный желоб;
утеплитель;
защитный оклад;
внутренние откосы.

Затраты на установку мансардного окна зависят от планируемого объема работ и от перечня различных элементов, имеющихся в комплекте.

Самостоятельная установка окна мансарды

Еще раз следует отметить, что нужно заказывать такую услугу у сертифицированных мастеров, которые знают, как сделать мансардное окно на крыше в полном соответствии с технологией.

Стоимость обустройства оконной конструкции зависит от того, сделана ли укладка финишной отделки крыши или строительство еще не завершено. Цена станет меньше, если на кровле имеется покрытие, а внутренние работы не сделаны.

Выбор типа окна и места установки

Параметры проема подбирают с учетом квадратуры мансардного помещения и промежутка между стропилами. Желательно, чтобы окно располагалось между стропилами.

Согласно принятым правилам, размеры такого окна должны составлять минимум 10% площади помещения. Его ширину нужно делать на 4 –6 сантиметров меньше промежутка между стропилами. Когда он чересчур маленький, например, 60 сантиметров, можно смонтировать рядом два окна, расположив их в соседних секциях.

На высоту установки влияет угол наклона ската и место нахождения ручки на окне. На крутых крышах оконный проем желательно разместить внизу, а на пологих – вверху. Для окна в данном случае оптимальное расстояние от пола составляет примерно 80 –130 сантиметров. Когда ручка будет вверху, оконную конструкцию монтируют на высоте 100 – 110, а если внизу — 120 –130 сантиметров.

Кроме этого, на высоту окна оказывает влияние тип покрытия кровли. К примеру, когда планируется монтаж керамической черепицы, нужно помнить, что резать ее нельзя. Окно в данном случае должно располагаться над черепицей. Если изделия листовые, в них можно в нужном месте вырезать отверстия. Кстати, чтобы окно не запотевало, не подвергалось обледенению, на нем не собирался конденсат, под ним располагают отопительный прибор.

Когда выбрано число окон, их параметры и место монтажа, нужно правильно приобрести оклад для них. У оконной продукции от разных производителей имеются свои особенности и различия в комплектации. Аксессуары для окна следует подбирать у конкретного производителя из одной товарной линейки, что видно по маркировке на изделиях.

Подготовка места для окна

Существует определенный порядок, как сделать окно в крыше дома правильно. В случае, когда кровля готова, а внутренняя отделка отсутствует, изнутри помещения на гидроизоляционном материале размечают расположение проема. Расстояние от него до элементов стропильной системы не должно превышать 2-3 сантиметра.

Окно в данной ситуации монтируют на стропила и нижний брус. Далее намечают нижнее его месторасположение, для профилированных материалов отступают 9 сантиметров, а для плоских – 4-6 сантиметров. Потом отмечают верхнюю точку оконной конструкции и откладывают вверх 9-15 сантиметров.

Вырезая гидроизоляционную пленку, по периметру оставляют 20-сантиметровый запас. Остатки полотна заворачивают внутрь чердака, снимают кровельное покрытие или вырезают в нем отверстие. Элементы обрешетки срезают, отступив от стропил 2 сантиметра.

Внизу окна располагают монтажный брус, имеющий толщину не меньше 50 миллиметров, на расстоянии 8 –10 сантиметров от обрешетки. Его монтируют горизонтально согласно уровню. Нижний конец гидроизоляции степлером фиксируют к брусу, а верхний – к обрешетке. При этом боковые края вынимают наружу.

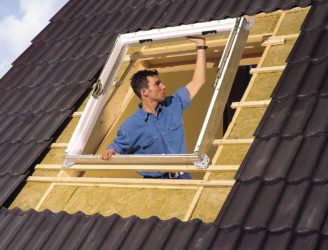

Монтаж рамы в крыше своими руками

В комплекте к оконной продукции всегда имеется инструкция от производителя, как сделать окно в крыше. Необходимо следовать ей, поскольку конструкция оконной продукции для мансард и способы ее монтажа отличаются.

Например, в одних случаях кронштейны имеют прямоугольную форму и их нужно фиксировать только на стропилах, а в других – они угольные и прикрепляются к обрешетке или к стропилам. Но главное, что эти изделия фиксируют на раме в разных положениях.

Чтобы створку было удобно монтировать, ее следует снять так, как это описано в инструкции. Необходимо оставить голую раму, поэтому при наличии на окне оклада, его снимают.

На раме устанавливают кронштейны. Далее на ее верхнюю часть обычно укладывают минвату и фиксируют степлером. Внизу окна утеплитель помещают на брус, после чего вставляют раму в проем и придавливают теплоизолятор.

Нижние кронштейны нужно закрепить окончательно, а верхние не до конца, поскольку раму придется еще подгонять. Створку возвращают на место, прикрывают и проверяют на отсутствие перекосов. Регулировку выполняют с помощью верхнего крепления. В результате окно должно стоять абсолютно ровно, а створка равномерно прилегать со всех сторон. В дальнейшем недостатки устранить будет невозможно.

После завершения регулировки все крепления необходимо надежно затянуть. Далее к оконной раме фиксируют боковую гидроизоляцию, лишнее отрезают. В боковые проемы помещают утеплитель.

Устройство оконной гидроизоляции

Изоляционный фартук обязательно входит в комплектацию. Сверху над устанавливаемым окном с обеих сторон отрезают кусок обрешетки, который равен ширине дренажного желоба и в середине этого места подрезают материал для гидроизоляции. Под него заводят желоб и помещают его в промежуток между обрешеткой. В результате вода начнет стекать с пленки в него, а не попадать на окно.

Дальше фартук разворачивают и размещают вокруг окна так, чтобы он препятствовал протечкам. Его крепят к раме, верхней обрешетке, стропилам и брусу степлером, после чего края помещают под обрешетку, при этом под желоб укладывают верхнюю часть. Теперь кровельный материал под окном можно вернуть на прежнее место.

Как сделать монтаж оклада

Его начинают монтировать снизу вверх. В первую очередь устанавливают нижний фартук, затем боковые части и верхний край и в завершение – накладки.

У монтажа окладов от каждого из производителей есть особенности, поэтому необходимо пользоваться инструкцией. Так у продукции Roto на раме имеется резиновый уплотнитель, оклад заводят под него. У оконных изделий Fakro уплотняющего элемента нет, и оклад крепят напрямую к раме, а сверху прикрывают дополнительными деталями.

Все элементы оклада стыкуют, после чего крепят к раме и обрешетке. Нижний фартук фиксируют к покрытию кровли сверху. Для монтажа материала для покрытия кровли на оклад нужно прикрепить специальный элемент. В завершении работ навешивают створку и удаляют защитное покрытие.

С целью герметизации мест стыков между рамой и проемом не следует задействовать монтажную пену, нужно пользоваться исключительно специальными герметиками.

Источник: https://kryshadoma.com/cherdak/kak-sdelat-ustanovku-mansardnogo-okna-svoimi-rukami-poshagovoe-rukovodstvo.html

Как сделать мансардное окно. Правила установки мансардного окна

Современные тенденции в строительстве индивидуальных домов предполагают в большинстве случаев устройство мансардного этажа. Такое решение позволяет получить максимум жилой площади при минимальных затратах на строительные материалы. С помощью существующих технологий не только качественно утепляют помещение, но и обеспечивают естественное освещение жилого пространства.

Для доступа солнечного света устанавливают окна на мансардном этаже. Их монтируют в скат крыши. Важно правильно выбрать тип, размер и расположение окон: от этого зависит освещенность подкровельного пространства. Правильный монтаж обеспечивает герметичность и теплоизоляцию мансарды. В этой статье будет изложена информация о том, какие бывают окна мансардные и как правильно их устанавливать.

О видах мансардных окон

Мансардные окна различаются по конструкции по способу установки, по способу открывания.

Классификация по способу установки

По способу установки различают следующие виды мансардных окон.

Вертикальные – их устанавливают в специальной конструкции, называемой скворечником либо во фронтоне. Конструкция таких окон практически не отличается от окон нижних этажей. Их недостаток в низкой эффективности: из-за вертикальной ориентации они пропускают меньше света, чем окна других видов.
Наклонные окна: бывают различной конструкции, от чего зависит способ их открывания. Установка производится заподлицо с кровельным материалом, благодаря чему такие окна пропускают больше солнечного света, чем вертикальные. Изготавливают их из алюминиевого либо металлопластикового профиля, а также из древесины высшего сорта. Последние рекомендуются для спален и детских, а окна из ПВХ – для санузлов и кухонь (помещений с повышенной влажностью).

Конструктивные особенности окон

Бывают различного вида мансардные окна (фото см. ниже). Классификация мансардных окон в зависимости от их конструктивных особенностей следующая.

Окна балконного типа: составляются из вертикальной и наклонной части (в некоторых случаях и боковой). Открываться могут все части: вертикальная часть – влево или вправо, наклонная – кверху. Это обеспечивает удобный выход на балкон.
Стандартные прямоугольные окна наиболее популярны. Конструкция состоит из поворотной створки со стеклопакетом. Могут быть «глухого» исполнения.
Нижний неподвижный элемент под створкой: наклонная конструкция, единственно возможная при низкой высоте ската (не хватает места для второго окна сверху). Такая комбинация обеспечивает лучшее освещение при таком устройстве кровли.
Надставка – неподвижный элемент, расположенный над отрывающейся наклонной створкой. Служит не только для увеличения пропускной способности (солнечного света), но также в декоративных целях. Может быть выполнена в виде треугольника или круга.
Карнизное окно – установка такой конструкции возможна при наличии высокого пристенка. Это обеспечивает хороший обзор. Карнизное окно состоит из наклонной верхней части и вертикальной (нижней). Обе части могут открываться.
Световой туннель: представляет собой конструкцию в виде окна с трубой большого диаметра. Труба играет роль световода, направленного в плохо освещенную зону помещения нижнего яруса. При этом само окно расположено на участке кровли, под которой не создана жилая зона. Световой туннель используется редко (в тех случаях, когда иначе решить проблему с освещением невозможно).

Классификация окон по способу открывания

Мансардные окна могут открываться:

поворотным способом относительно центральной оси поворота: угол открывания створки – до 180°, благодаря чему окно удобно мыть;
поворотным способом относительно смещенной оси (она располагается обычно на расстоянии 1/3 от верхней планки окна;
относительно комбинированной оси (состоит из смещенной и центральной осей): благодаря смещенной (верхней), створка открывается максимум до 45° наружу, а дальнейшее движение осуществляется вокруг центральной оси;
относительно боковой оси, обычным способом (такие окна удобны для выхода на кровлю);
с нижней поворотной осью – створки открываются вперед (используются для балконных окон);
с помощью пульта дистанционного управления (комплектуются исполнительными механизмами): такие окна могут быть также снабжены автоматической системой проветривания.

Выбирая конструкцию и место установки окна, учитывают назначение мансардного помещения, параметры кровли и особенность местности.

Как устроены мансардные окна

Мансардные окна должны быть достаточно прочными, чтобы выдерживать напор ветра. Это возможно только благодаря сверхпрочному стеклу. Окна должны обеспечивать герметичность и обладать хорошими теплоизоляционными качествами.
Основные детали мансардных окон:

рама;
створка со стеклопакетом, наполненным инертным газом;
фурнитура (петли, ручки, прочие механизмы).

Кроме того, в комплект окна входят фартуки (паро- и гидроизоляционный), теплоизоляция, герметизирующие прокладки, дренажный желоб (защищает от протечек), защитный оклад, внутренние откосы. Дополнительными элементами могут быть ролшторы, ролставни, исполнительные механизмы дистанционного управления.

Правила установки мансардного окна

Сделать мансардное окно своими руками невозможно. Оно может быть изготовлено только в заводских условиях, с помощью специального оборудования. На специализированном предприятии заказывают мансардные окна. Размеры и другие параметры могут быть различными. Для установки их, лучше обращаться к профессионалам, но если решили сэкономить на этом – следует соблюдать следующие правила.

Перед тем как заказать изготовление окна, определяют его размер. Принимается во внимание расстояние между стропильными ногами и общая площадь мансарды. Будет лучше, если ради установки окна не придется изменять конструкцию кровли.
Ширина мансардного окна должна быть на 50 мм меньше расстояния между ногами стропильной системы. Площадь окна в идеале должна быть примерно равна 1/10 площади пола мансарды.
Если расстояние между стропилами не позволяет установить большое окно – следует устанавливать несколько окон рядом, размещая их между стропилами соседних секций. Такое решение обойдется дороже, но света в помещении будет больше.
Вне зависимости от угла уклона кровли, высота установки окна от пола помещения должна быть в пределах 1,0 – 1,1 м, а верхняя граница оконного проема должна быть чуть выше уровня глаз взрослого человека. Из этого следует, что при уменьшении угла уклона кровли, площадь окна должна пропорционально увеличиваться.
Ручки открывания окна должны быть в его нижней части, если угол уклона ската большой. На пологих кровлях, наоборот, ручки устанавливают вверху.
На высоту установки окна может влиять вид кровельного материала. Например, черепицу подрезать нельзя: оконный проем следует в таком случае сместить.
Чтобы предотвратить обледенение стекла зимой, под мансардным окном необходимо устанавливать радиатор отопления.
Аксессуары для комплектации мансардного окна должны быть одного производителя.

Подготовка к монтажу окна

Весь процесс подготовки к установке мансардного окна можно разделить на несколько этапов.

Разметку мест для установки окон выполняют на гидроизоляционной пленке перед отделочными работами в помещении. От стропил отступают 20-30 мм.
Крепить раму окна следует к стропилам и к нижнему монтажному брусу.
При выполнении разметки необходимо отступить 90 мм от нижнего монтажного бруса для установки профилированных элементов кровли или 50 мм – для установки плоских элементов. От верхней границы окна отмеряем 100-150 мм вверх.
Прорезаем в гидроизоляционной пленке контур окна, добавляя запас около 200 мм по всему периметру. Материал запаса заворачиваем внутрь помещения.
Прорезаем или снимаем часть кровельного материала, а также обрешетку (от стропил отступаем 20 мм).
По уровню нижней части оконной рамы крепим монтажный брус сечением 50×50 мм. Проверяем его горизонтальное положение с помощью уровня. Необходимо учитывать тип кровельного материала при определении глубины посадки крепления монтажного бруса.
Завернутый внутрь нижний край гидроизоляционной пленки фиксируем к монтажному брусу степлером. Боковые края заворачиваем наружу, а верхний крепим к планке обрешетки.

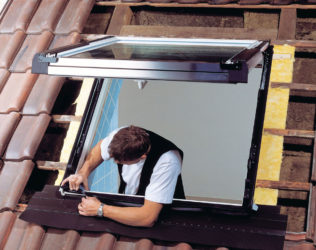

Технология установки окна

Во время установки окна соблюдают такую последовательность действий.

Необходимо изучить инструкцию к изделию: в ней должен быть указан порядок крепления кронштейнов (они бывают различной формы) к обрешетке и стропилам. Следует обратить внимание на наличие меток, обозначающих глубину посадки окна. При этом учитывается тип оклада и кровельного материала.
Перед установкой окна створку необходимо снять (как это делать – см. инструкцию производителя). Снимаются и другие детали — нужно оставить только раму.
К раме крепим кронштейны, необходимые для ее фиксации к обрешетке, монтажному брусу и стропилам. С помощью степлера, по периметру рамы снаружи пристегиваем полосы минеральной ваты, необходимой для утепления конструкции. Такие же полосы крепим поверх монтажного бруса.
Раму вставляем в подготовленный проем, прижимая к брусу. Вкручиваем саморезы через отверстия кронштейнов в древесину обрешетки и стропил, проверяя положение рамы с помощью уровня.
Устанавливаем створку так, чтобы не допустить перекосов. Ширина зазоров со всех сторон должна быть одинаковой. Если необходимо – производим регулировку положения створки специальными винтами на петлях. Все крепежные винты туго затягиваем.
Края гидроизоляционного материала крепим к раме, подворачивая или обрезая лишнее. По бокам от рамы закладываем теплоизоляцию.

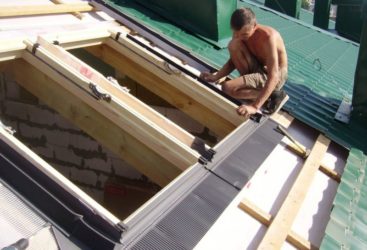

Монтаж гидроизоляции по периметру окна

Рама обязательно комплектуется изоляционным фартуком. Его можно изготовить самостоятельно, вырезав из толстого полиэтилена. В верхней части оконного проема вырезаем часть обрешетки (с двух сторон) с таким расчетом, чтобы можно было установить дренажный желоб (под гидроизоляционную пленку). Он будет отводить в сторону дождевую и талую воду.

Фартук укладываем таким образом, чтобы исключить протечки и крепим степлером к брусьям и рейкам. Края материала закладываем под обрешетку. Верхняя часть фартука должна быть под желобом.

Устанавливаем оклад

Выполняется работа, начиная снизу: крепим гофрированный фартук, после чего фиксируем боковые части, а затем – верхнюю. Следующее действие — установка накладок.
При наличии резинового уплотнителя в комплекте рамы, оклад заводят под него. Если уплотнителя нет – оклад прикручивают прямо к раме, после чего устанавливаются дополнительные детали оклада, скрывающие стыки оклада и рамы.
Все элементы оклада плотно состыковываем и фиксируем к обрешетке и раме. Поверх кровельного материала крепим нижний фартук. Поверх оклада должен быть установлен элемент, вплотную к которому стыкуется кровельный материал.
Навешивается окончательно створка и регулируется ее положение, а также работа фурнитуры.
Со стороны помещения устанавливают откосы, которые также следует утеплить.

Важно: для герметизации щелей и стыков используют специальные герметики, а не монтажную пену.

О том, как устанавливают мансардные окна: видео вашему вниманию

Как сделать мансардное окно

0.00 / 5 5
1 / 5
2 / 5
3 / 5
4 / 5
5 / 5

Источник: http://recn.ru/kak-sdelat-mansardnoe-okno

Глухое мансардное окно своими руками — На обе руки мастер

Создание мансардных этажей – мечта многих домовладельцев, ведь чердак нередко оказывается единственным резервом для увеличения жизненного пространства. И это притом, что их фантазию практически ничто не ограничивает. К примеру, на мансарде можно обустроить спальню и детскую, ванную или сауну, оранжерею или домашний кинозал и даже обсерваторию.

Для каждого из этих и других вариантов, конечно, нужны особые проектные решения и определенные материалы для реализации. Неизменным требованием остаются мансардные окна, без которых не обходится ни одно сколько-нибудь большое мансардное помещение.

Посмотрите на мансардные окна, фото внизу, какие они красивые – настоящее украшение дома.

Знаете ли вы, что если правильно выбрать и сделать грамотный монтаж мансардного окна, то оно обеспечить поток естественного света на 40% больше, чем стандартное. Освещенность для мансарды – один из главных вопросов, вот почему так важно знать, как установить мансардное окно по правилам.

Окна на мансарде: фото мансардного окна в крыше из металлочерепицы

Какие бывают окна для мансарды

Типы окон для мансардного этажа довольно разнообразны. Самые простые из них – это вертикальные, довольно схожие с обычными – фронтального остекления. Их устанавливают или во фронтоне дома, или в виде слухового в скате крыши, напоминающего по конструкции домик или скворечник со стеклянным фасадом и боковыми вертикальными стенками. Основной минус – они пропускают недостаточно света.

Слуховое окно в мансарде

Наклонные окна мансард – это современное решения естественного освещения жилого пространства. Их устанавливают вровень со скатом крыши, но на этом их схожесть заканчивается – они очень разнообразны по своей конструкции, способам открывания и материалом.

В производстве мансардных окон применяют алюминий, ПВХ – профиль, высококачественную древесину. Деревянные – рекомендуется устанавливать в помещениях, имеющих нормальный уровень влажности, к примеру, в спальнях и кабинетах.

Деревянные окна мансарды, декорированные шторами в цветочек из ситца

А вот мансардные окна пластиковые лучше монтировать в ванных комнатах, кухнях, поскольку они более влагоустойчивы, плесень и агрессивная среда им не помеха, их рамы практически не деформируются. Модели окон ПВХ отличаются количеством стеклопакетов. В некоторых образцах внутрь стеклопакет закачан инертный газ, обеспечивающий высокий уровень теплоизоляции.

Между профилем и стеклопакетом имеется резиновое уплотнение, которые практически исключает вероятность образования внутри окон конденсата. Внутреннее вентилирование в одних моделях обеспечивают специальные клапаны, через которые происходит естественный приток свежего воздуха, а в других – за счет установки ручки в определенном положении.

Мансардные жалюзи на металлопластиковых окнах

Инновационные технологии не обошли стороной и деревянные конструкции. Среди доборных элементов сегодня можно найти для них оклады из алюминиевого профиля. Покрытие из полистирола в разы повышает их устойчивость к негативным атмосферным воздействиям.

На заметку: как правило, производители выпускают оклады нескольких типов под определенный вид кровельного материала. Помимо своих защитных функций они также служат для отвода осадков.

Мансардные окна по типу открывания

С центральной осью поворота, створки здесь возможно развернуть на 180 градусов, а это дает отличную возможность мыть наружные стекла.
Есть также модели с приподнятой осью поворота, расположенной примерно на 1/3 от верхней части конструкции.
В комбинированных изделиях имеются по две оси – и центральная, которая дает возможность полной прокрутки, и приподнятая – она допускает открывание до 45 градусов.
В балконных – имеется нижняя ось поворота, которая позволяет им открываться только вперед.
Модели, имеющие боковую ось поворота, открывающиеся вбок. Через них выходят на крышу.
Окна с электроприводом имеют дистанционное управление. Они подходят для высоких мансард с большими окнами, где их невозможно открывать вручную.

Такой вариант требует отдельной линии электросети

Помимо рамы, створки и фурнитуры, которая обеспечивает поворот и фиксацию створки, в комплектацию мансардных окон входят также специальные фартуки, предназначенные для паро- и гидроизоляции, утепление, защитный оклад и внутренние откосы. Чтобы защитить их от протекания, необходимы также дренажные желоба.

Устройство мансардного окна

Мансардные окна: установка своими руками

Как установить мансардные окна, размеры и форма которых стандартные? Прежде всего необходимо определить место врезки на крыше.

Важно: детально изучите, где располагаются дымоходы, проводка, газовые трубы, вытяжки и прочие коммуникации, чтобы случайно не повредить их в процессе проводимых работ.

Еще до их начала с помощью линейки и уровня производят замеры окна. Его ширина не должна превышать шаг стропил. Готовые изделия имеют следующие размеры: ширина – 55–134 см, высота – 78–160 см.

Остальные параметры зависят от особенностей его конструкции.

Подготовка оконного проема

Начертив контуры будущего проема, во внутренней отделке крыши просверливают несколько отверстий. Для чего это нужно? Как правило, проем вырезают при помощи электропилы, а эти отверстия снимают нагрузку с конструкции. Таким образом, вибрация электропилы не приведет к разрушению или ослаблению креплений. Врезку выполняют по такой схеме:

проходят крест накрест по будущему проему;
срезают вершины треугольников;
затем формируют оконный просвет и закрывают его пленкой.

Важно: в случае черепичной крыши, ее нужно аккуратно разобрать, а не пилить, и после установки рамы вновь положить фрагменты на свои места.

Установка мансардных окон проводится в несколько этапов.

Отделяют створку от рамы, и последнюю размещают в проеме: нижний край, используя уровень, выставляют строго горизонтально и фиксируют снизу ее монтажные уголки к стропилам.

Вставляют створку в раму и после ее выравнивания закрепляют также верхние уголки, затем створку снова снимают. Обратите внимание, если все углы не будут прямыми, то раму перекосит.

Для удобства работ оставляют только раму

Кровельную гидроизоляцию необходимо вплотную подвести к оконной коробке и зафиксировать. В зазор, образовавшийся между оконной коробкой и стропилами или обрешеткой, в зависимости от вида устанавливаемой конструкции, закладывают мягкую теплоизоляцию, скажем, минеральную вату.

Устройство гидроизоляции

Чтобы изолировать мансардное окно от атмосферных воздействий, используют наружные оклады и фартуки. Для внутренних откосов проводят дополнительную пароизоляцию.

Монтаж оклада

Для тех, кто хочет более подробно узнать, как выполняется монтаж мансардных окон – видео инструкция ниже.

Оформление мансардных окон

Окна, расположенные под углом, непривычная глазу геометрия пространства, позволяют создать оригинальный интерьер. Одними из самых популярных вариантов декора окон мансарды являются жалюзи (горизонтальные из разных материалов, плиссе), рольставни, шторы, маркизет, которые дают свободно открывать окно и регулировать степень освещенности.

Жалюзи-плиссе – это плиссированная гармошка из легкой ткани, которую можно сдвигать снизу, сверху или одновременно в обоих направлениях.

Жалюзи-плиссе, можно сказать, незаменимы при оформлении окон неправильной формы

Ролеты выполняют из различных материалов, скажем, пластика, алюминия или ткани. Управление может быть ручным, механическим или автоматизированным. Они не только , при необходимости затемняют помещение, поглощают уличный шум и т. д.

Тканевые ролеты

Источник: https://PoMasteru.ru/okna-i-osteklenie/vidy-mansardnyx-okon-instrukcii-po-ustanoe-svoimi-rukami.html

Как сделать мансардные окна | Сам — прораб

Как сделать мансардные окна правильно, таким вопросом задаются владельцы загородных коттеджей, дач, которые стараются использовать каждый свободный метр, и стараются все чаще обустроить пространство под крышей. Превратить чердак в полноценную комнату помогут специальные мансардные окна.

Как сделать мансардные окна, ведь они, в отличии от традиционных вертикальных, устанавливаемых в наружных стенах дома, монтируются в плоскости ската крыши, этим конструкциям приходится выдерживать значительные нагрузки (снег, наледь), противостоять граду и дождю, а потому они должны быть максимально надежными и прочными.

Для изготовления мансардных окон используют особые стекла, которые способствуют сохранению комфортной температуры в помещении. От фасадных они отличаются еще и принципами открывания. Рассмотрим особенности мансардных окон подробнее.

Конструкцией крыши обуславливается размер мансардного окна. Чем более пологая кровля, тем длиннее должен быть проем. Например, если угол наклона 35°, подойдут конструкции высотой от 1,6 м, если 45° — от 1,4 м. Кроме того, следует учитывать расстояние между стропилами — рекомендуемая ширина окна должна быть на 50-60 мм меньше. Это пространство используют для утепления контура оконной рамы.

Источник: https://4handsmaster.com/gluhoe-mansardnoe-okno-svoimi-rukami/
