Как сделать стропила на мансардную крышу?

Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетов

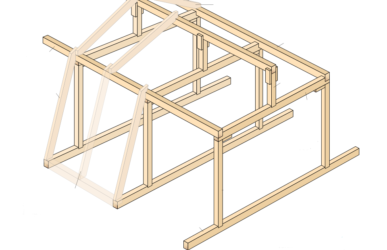

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Это может быть интересно! В статье по следующей ссылке читайте про виды крыш.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная

После чего ведётся конструктивный расчёт, где учитываются факторы:

• Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
• Ветровые нагрузки. Являются переменными, действуют на все элементы.
• Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
• Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Кроме основных моментов пригодятся и несколько практических рекомендаций:

• Шаг стропил соответствует размерам утеплителя.
• Ширина стропил соответствует толщине утепления.

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: все этапы работ – от осмотра до восстановления кровли.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкой

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

• Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
• Некомфортные участки оборудуются под места хранения.
• «Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

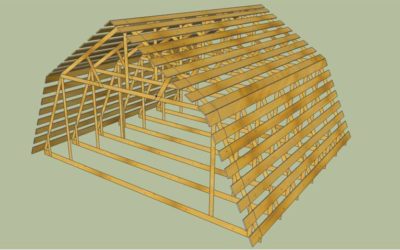

Стропильная конструкция мансардной крыши

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

• Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
• Сразу настилается черновой потолок, или временный настил для безопасной работы.
• Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
• Поверх прогонов укладываются затяжки.
• Монтируются нижние стропила.
• Временные раскосы меняются на постоянные ветровые связи в продольном положении.
• Устанавливаются верхние стропила.
• Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
• Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
• На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
• Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета и ремонта кровли под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/mansardnaya-krysha-vidy-chertezhi-raschet-sborka/

Устройство стропильной системы мансардной крыши + расчет и монтаж стропил по специальной технологии

Ломаная крыша — это чердачное помещение дома, которое оборудовано таким образом, что после утепления кровли и стен оно становится вполне пригодным для проживания. По сути мансарда — это дополнительный этаж здания.

Если предполагается на чердаке делать мансарду, то дополнительные работы по ее обустройству должны быть учтены еще на стадии проектирования.

Так как обустройство нежилого этажа и мансардного помещения значительно отличается: необходимо устраивать дополнительное утепление и придерживаться технологии монтажа теплого помещения.

Чаще всего ломаные разновидности кровли свидетельствуют о наличии мансарды. Кровля с прямыми скатами также может быть оборудована мансардным помещением, но площадь его будет значительно меньше.

Как самостоятельно построить мансардную крышу вы можете прочитать здесь.

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом, способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции, которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

• Мауэрлат. Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
• Стойки из балок или стропильные ноги, которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
• Вертикальные стойки. Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
• Прогоны. Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног;
• Коньковый брус. Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции;
• Обрешетка. Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли.

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

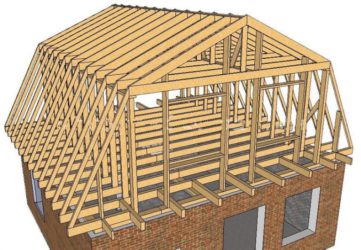

Стропильная система мансардной крыши: чертежи и фото плана ниже.

План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

• Висячую конструкцию. Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент;
• Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже:

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Наслонные стропила

Установка стропил мансардной крыши и расчет шага

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов кровельного покрытия необходимо устанавливать стропила для мансардной крыши следующим образом:

• Под ондулин. Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
• Под шифер. Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
• Под металлочерепицу. При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
• Под профнастил. Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.

Шаг стропил

Как вынести стропила за линию стены

Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.

При этом устанавливают усиливающие подкосы под крайнюю часть треугольных боков.

В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо, так как к бетону анкерами будут крепиться балки перекрытия.

При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона — не менее 400 сантиметров.

Вынос стропил за линию внешней стены необходимо производить в следующей последовательности:

• Установить внешние перекрывающие балки, сечением не менее 15*20 см. Они служат контуром свесов и должны формировать прямоугольник (исходя их формы кровли);
• Натянуть шнур между крайними балками и установить остальные балки с шагом 0,6 м (для теплого помещения);
• Отмерить такое расстояние от левого до правого края, которое должно соответствовать короткому катету треугольника, и отметить точки путем вырубки гнезд установки крайних опор;
• Изготовить опоры по размерам гнезд из бруса 10*15 см. Длина опорных досок должна быть более 10 см;
• Установить временные распорки для монтажа угловых стоек;
• С помощью отвеса на шнурке, закрепленном на стойках, выверить равномерность точек выборки для опор;
• В центральной части фронтонов мансарды смонтировать две опоры;
• Установить прогоны на опоры, жестко прикрепив их уголками;
• Противоположные опоры соединить брусками, их также с помощью уголоков прикрепить к прогонам. Под каждый брус установить временную опору;
• Брус, который выполняет функцию ригеля, временно скрепить дюймовкой на расстоянии от края на 200-300 мм. Чтобы было удобно монтировать верх стропильной конструкции, установить временный досчатый настил;
• Из обрезных досок следует изготовить шаблоны, по которым потом монтируются противоположные фермы:
• Шаблон изготавливается методом прикладывания заготовки к балке и торцу прогона, и соответствует стропилинам нижнего ряда. Отметить по размеру линии пазов для устранения излишков;
• Установить стропильные ноги с торца, а затем с нижнего уровня мансарды;
• Далее по шаблону установить верхнюю часть стропильного каркаса;
• Во избежание провиса ригелей необходимо к фермам крепить бабки снизу — шарнирным способом, сверху — жестким креплением.

Стропильные доски при помощи связок из проволоки прикрепляют к стенам и устанавливается фронтонный каркас.

Вынос стропил за стену

Как рассчитать стропильную систему

Перед расчетом стропильной системы необходимо определенно знать форму крыши.

При этом следует учесть, что для комфортного проживания в мансардном помещении высота стен комнаты должна быть не меньше двух метров, а длина — от трех метров.

Проект мансарды подразумевает расчет стропильной системы, соответствующей размерам и нюансам здания.

Если предусмотрена наслонная система, то необходимо устанавливать дополнительную опору.

Кроме того, следует иметь ввиду:

• Коньковую балку необходимо монтировать при длине кровли более семи метров, так как она значительно утяжеляет конструкцию;
• Не стоит забывать об оконной системе в крыше, для которой необходимо дополнительно сооружать каркас;
• Обязательно учесть нагрузки со стороны климатических факторов: ветра, снега, которые могут иметь значение для определения свеса кровли;
• Массу кровельного пирога, которая определяется из расчета одного кв. метра всей его конструкции. При этом необходимо результат умножить на коэффициент (от 1,5 до 3), для запаса прочности.

Кроме того, следует учитывать особенности настила и эксплуатационных качеств кровли.

Пример расчета

Монтаж стропильной системы

Монтаж начинать следует с балок для перекрытия, которые крепят на мауэрлат, к ним крепят стропильные ноги. Важно учитывать виды мансардных крыш.

Далее поэтапно выполняют ряд работ:

• Отметить в центре балок место установки конькового элемента и опор;
• На равном расстоянии установить стойки из досок, равным по сечению балкам перекрытия. Крепить из следует уголками, предварительно временно закрепив гвоздями для определения точности установки;
• Первую пару стоек скрепляют затяжками из брусков;
• На получившуюся конструкцию в П-образной форме крепятся стропила, которые устанавливаются либо на мауэрлат, либо на балку перекрытия с помощью вырубки паза;
• Установить коньковые стропила, соединив их болтами с шайбами или металлическими накладками;
• Жесткость конструкции обеспечивают подкосы, которые крепятся к центру бокового стропила и стойке и бабки, которые монтируются в центре затяжки.

Другие фермы выполняются аналогично и закрепляются между собой прогонами. Расстояние между фермами может быть от 60 ми до метра.

Для закрепления узлов мансардной конструкции и придания им прочности необходимо сделать их фиксацию скобами. Далее устанавливается обрешетка.

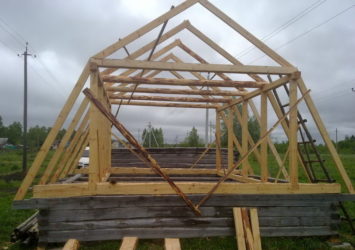

Монтаж стропильной системы

Схема монтажа

Установка обрешетки мансардной крыши

В зависимости от того, какое предусмотрено внешнее кровельное покрытие, существует два варианта обрешетки: сплошная и разреженная.

Сплошная чаще всего монтируется при покрытии:

• Рулонном. Обрешетка в таком случае устанавливается в два настила: нижний — шагом в 30 см из брусков 20 см, верхний — из досок 50х20, которые прибиваются под углом по отношению в нижнему настилу в 30-45°;
• Шифера плоского асбестоцементного;
• Гибкой черепице.

Разреженный тип устанавливается при:

• Стальном, металлическом покрытии. Бруски, сечение которых 5х5 см, шагом 20-30 см укладываются перпендикулярно стропилам. Монтаж производится от карниза вверх. На свесе монтируется настил из досок шириной 70 см. Вдоль конька и ребер крепятся бруски, соединенные встык;
• Металлочерепице;
• Асбестоцементном шифере;
• Глиняной черепице.

Шаг укладки обрешетки, толщина досок напрямую зависят от кровельного покрытия и рассчитываются индивидуально в зависимости от нагрузки и особенности укладки.

Доски для обрешетки должны быть немного меньше длины ската.

Обрешетка

Стропильная система мансардной крыши – конструкция, расчет и монтаж

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая.

   Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами.

   Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.

3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие.

   Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента.

Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолковУгол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала.

Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

• Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
• Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.Схема основных узлов каркаса
• Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
• Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
• Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.
5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском.Крепление стропил и подкосов на металлические накладки
7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/lomanaya/stropilnaya-sistema-mansardnoj-kryshi.html

Как сделать стропила мансардной крыши – особенности установки стропильной системы

Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш

Система стропил для кровель бывает двух видов:

• наслонной – в этом случае балки опираются на несущие стены дома;
• висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.

Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
4. Полувальмовая и вальмовая. У этих кровель четыре ската.
5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
6. Сводчатая. Имеет параболические или округлые очертания.

Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.

Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

• геометрические параметры строения;
• вид кровельного материала;
• климатические и погодные нагрузки;
• рельеф участка и окружающей местности.

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил

Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.

При проведении вычислений учитывают:

• вес элементов мансардного помещения;
• ветровые и снеговые нагрузки.

Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.

Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.

Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².

Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши

Стропильная система состоит из таких элементов:

• мауэрлат;
• коньковый брус;
• стропильные ноги;
• вертикальные стойки;
• наклонные подкосы.

С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
5. В верхней части каркаса соединяют между собой стропила.
6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно

До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
7. До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам

Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.

Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.

Но при возведении ломаной крыши придерживаются следующих правил:

1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа

Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.

По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.

При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.

Источник: https://kryshadoma.com/cherdak/kak-sdelat-stropila-mansardnoy-kryshi-osobennosti-ustanovki-stropilnoy-sistemy.html
