Крепление стропил мансардной крыши

Как установить стропила мансардной крыши

Долговечность и эксплуатационные характеристики мансардной кровли в первую очередь зависят от надежности стропильной системы. Поэтому перед началом возведения крыши, следует составить соответствующий проект и выполнить все необходимые расчеты. Мансардный этаж в принципе может быть устроен под кровлей любой конструкции и любого вида – односкатной, двухскатной, четырехскатной.

По каким же правилам устанавливается стропильная система мансардной крыши в том или ином случае и как сделать кровлю надежной?

Как рассчитать стропильную систему

При проектировании системы стропил любого дома учитывают такие параметры, как:

1. Ветровую нагрузку на кровлю;
2. Вес кровельных материалов;
3. Снеговую нагрузку;
4. Вес внутренней обшивки;
5. Вес элементов системы стропил

Чем большие нагрузки будут действовать на конструкцию каркаса мансардной крыши в процессе ее эксплуатации, тем большим должно быть сечение стропил и меньшим шаг между ними и длина.

Первый параметр определяется по карте ветровых нагрузок:

Стропильные конструкции мансардных крыш возводятся с учетом ветровых нагрузок

Для расчета следует значение ветровой нагрузки в том регионе, в котором строится здание, умножить на поправочный коэффициент. Значение последнего зависит от высоты здания. Для домов ниже пяти метров, расположенных в степных или прибрежных районах значение коэффициента принимается за 0,5, в лесных регионах и на территориях городов — за 0,75. Для зданий до десяти метров высотой – 0,65 и 1,0 соответственно.

Снеговая нагрузка рассчитывается по формуле S=Sg*µ, где µ — коэффициент в применении к наклонной поверхности, Sg – вес снега на горизонтальной. Для зданий с углом наклона скатов до 25гр значение коэффициента принимается за 1, с углом наклона до 60гр – 0,75.

На заметку: При расчете каркаса мансардных крыш, скаты которых имеют угол наклона более 60гр, снеговая нагрузка во внимание не принимается. Снег на таких крышах практически не задерживается.

Устройство стропильной системы мансардной крыши выполнятся с учетом снеговых нагрузок

Зная значения снеговой и ветровой нагрузки в том или ином регионе, несложно будет сделать необходимые расчеты.

Допустим, здание высотой 4,5м с углом наклона скатов в 30гр строится в Московской области. В первом ветровом регионе нагрузка составляет 32кг/м2. Умножив эту цифру на 0,5 (коэффициент), получаем 16кг/м2. Для третьего снегового региона нагрузка составляет 180кг/м2. Умножаем эту цифру на коэффициент 0,75 и получаем 135кг/м2. Таким образом на кровлю в общей сложности будет действовать 151кг/м2 нагрузок (временных).

Расчет стропильной системы мансардной крыши выполняется также с учетом веса кровельного пирога. Этот параметр вычисляется путем сложения удельных весов всех его составляющих – кровельного материала, утеплителя и т.д. Для определения удельного веса необходимо вес всего материала, использованного для покрытия мансардной крыши разделить на ее площадь.

Удельный вес кровельного пирога определяется удельным весом всех его элементов

Важно: Для мансардных кровель прогиб стропила должен составлять не более 1/250 от их длины. Это обеспечит надежность кровли.

Расчеты допустимых соотношений длины стропил, их сечения и шага между ними выполняются с использованием разного рода таблиц и специальных программ.

Каркас крыши с двумя скатами

Стропильная система двускатной мансардной крыши рассчитывается с учетом нескольких основных параметров: ширины и высоты дома, материала и разновидности стропил (висячих или наслонных).

Расстояние между стропильными ногами обычно 0,6 – 1м. Исходя из усредненного количества 0,8, можно сразу понять, сколько элементов понадобиться для той или иной кровли.

Допустим, длина ската будет равной 20м.Тогда для его устройства необходимо примерно 20/0,8=25 стропильных ног. Прибавляем к этой цифре 1, так как в кровельном каркасе по краям обязательно устанавливается по одной ноге. Получаем 26 стропил. Теперь выполняем более точный расчет: 20/26=0,77. Это значит, что ноги нужно будет устанавливать на расстоянии 0,77 м друг от друга.

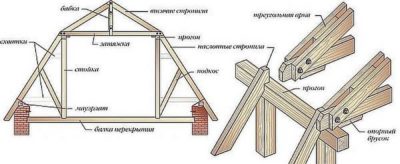

Схема стропильной системы мансардной крыши с двумя скатами

Зная высоту мансардной крыши, вычислить длину стропил будет предельно просто. Стропило в треугольнике, образуемом наклоном ската и половиной торцовой стены, является гипотенузой. Таким образом, длина определяется по теореме Пифагора.

Система стропил вальмовой мансардной кровли

Расстояние между стропилами мансардной крыши, имеющей четыре ската, равно ее длине или ширине. Определившись с углом наклона ската, несложно будет рассчитать их длину. Все, что нужно сделать — это разделить высоту кровли на косинус угла наклона ската.

Стропильная система мансардной крыши. Фото вальмовой кровли

Каркас односкатной кровли

Конструкция стропильной системы мансардной крыши односкатной элементарно проста. Ноги одной стороной закрепляются на стене, а второй на стойках опорах. В этом случае для нахождения их длины также используется теорема Пифагора. При устройстве каркаса кровли с одним скатом следует учитывать размеры пролетов. Если они шире 4,5 м обязательно нужно использовать промежуточные стойки, установленные на балках перекрытия.

Промежуточные стойки в стропильной системе односкатной крыши

Возведение стропильной системы

Стропильная система мансардной крыши возводится по определенной схеме, включающей в себя такие шаги, как монтаж мауэрлата, стропильных ног, прогонов, ригелей, опорных стоек и других узлов каркаса.

Монтаж мауэрлата

Перед укладкой мауэрлата стены в обязательном порядке гидроизолируют. При этом можно использовать как рулонные материалы, так и битумные мастики. Установка мауэрлата выполняется вплотную к внутренней стороне стены. Крепится эта часть стропильной системы чаще всего на анкерные болты.

Мауэрлат монтируется вплотную к внутренней стороне стены

На заметку: Чтобы выполнить точную разметку отверстий под болты, брус необходимо положить сверху анкеров и постучать по нему молотком. В результате на древесине останутся вмятины отметки.

Правила установки стропил

Стропила мансардной крыши бывают висячими либо наслонными. Элемент первого типа своей нижней частью опирается на мауэрлат, а верхней в верхнюю часть другого стропила. Наслонные стропила в системе не производят распирающего давления на стены дома, так как в верхней части упираются в коньковый прогон или верхний прогон ломаной кровли.

Наслонные и висячие стропила крыши

После того, как мауэрлат будет надежно закреплен, приступают к установке стропил мансардной крыши.

Крепление стропильного элемента снизу может выполняться жестким методом. При этом используется дополнительная балка, на которую опирается нога. Одновременно она фиксируется к мауэрлату с помощью оцинкованных уголков.

Стропила для мансарды могут быть прикреплены к мауэрлату также скользящим способом. В этом случае чаще всего используются специальные крепления, называемые «салазками».

Стропила в деревянных домах крепятся к стене скользящим способом

На заметку: Скользящее крепление позволяет ноге немного сдвигаться при усадке дома, что предотвращает деформацию ферм. Используется оно чаще всего при возведении мансардной кровли брусчатых и бревенчатых домов.

у стропила в системе могут крепиться встык над коньковым прогоном, к самому коньковому прогону по одной либо внахлест. В первом случае верхняя часть элемента обрезается под углом. При креплении внахлест доски не обрезаются.

Мансарда. Стропильная система с закреплением встык и внахлест

Таким образом монтируется стропильная система мансардной крыши. демонстрирует этот процесс пошагово.

Установка обрешетки

Сборка каркаса мансардной крыши заканчивается монтажом обрешетки, которая может быть сплошной или разреженной. Эта часть кровли выполняется обычно из доски. Чаще всего длина обрешетки чуть меньше длины ската. При установке обрешетки предусматривается место для окон мансарды. Для ее крепления используют гвозди (по два на каждой стропильной ноге).

Важно: Набивать доски обрешетки следует со смещением. То есть таким образом, чтобы в соседних рядах стыки не были расположены на одной стропильной ноге.

Для обрешетки мансардной кровли используется доска

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Очень редко, но иногда в частном домостроении используются металлические стропила мансардных крыш. При этом в качестве мауэрлата применяется мощный швеллер. Металлические стропильные ноги привариваются к нему с использованием уголков.

Источник: https://DomikTop.ru/stroitelstvo/kak-ustanovit-stropila-mansardnoj-kryshi.html

Расчет, крепление и установка стропильной системы мансардной крыши

Квартирный вопрос, для многих, стал проблемой номер один. И если увеличить жизненное пространство вширь не получается, то приходится искать иные пути и обустраивать под жилье неожиданные помещения. Одним из возможных решений стала мансардная крыша, во внутреннем пространстве которого организуют помещения, приспособленные для жилья.

Сегодня такое решение пользуется большой популярностью. И это вполне объяснимо, ведь стропильная система мансардной крыши в своем современном исполнении позволяет найти наиболее рациональный вариант конструкции, которая позволяет достичь удобных форм комнат под надежной, а, значит, и долговечной крышей.

Стропильная система мансардной крыши: фото конструкции несущей системы ломаной крыши

Стропильные конструкции мансардных крыш

Мансардная крыша, как и любая конструкция кровли, состоит из двух систем:

• ограждающей, включающей кровельный пирог, гидро-, паро- и теплоизоляцию;
• силовой, куда входит, во-первых, стропильная система, и, во-вторых – мауэрлат.

Мауэрлат распределяет нагрузки, которые испытывают стропила мансардной крыши, на несущие стены

Стропильная система мансардной крыши – это ее силовой каркас со множеством видов и разновидностей. К тому же она считается самой оптимальной в силу своей относительной простоты и небольших затрат на увеличение внутреннего пространства.

На заметку: к примеру, квадратный метр полезной площади мансардной крыши 8х10 обходится порядка 70–75 долларов.То есть оборудовать мансарду в 60–65 м2 гораздо дешевле, чем построить такую же площадь «с нуля».

Классическая мансарда – стропильная система

Будучи основой для мансардной крыши, система стропил помимо своего веса должна выдерживать и расчетные нагрузки от ветра и снега. Если учесть к тому же, что это звено, связующее воедино кровельные скаты, балки перекрытия, стены и потолок, то очевидно – расчет стропильной системы мансардной крыши должен быть выполнен тщательно и грамотно.

Связь между полезной площадью мансарды и углом наклона крыши

Конструкция и размеры мансарды зависят от многих параметров, в частности, от ширины дома и высоты помещения. Поэтому сначала необходимо подготовить соответствующие чертежи и проработать все узлы соединений. Схема стропильной системы мансардной крыши должна содержать исчерпывающую информацию об

• увязанных между собой высоте, шаге и сечении стоек;
• длине и наклоне стропил;
• месте расположения мансардных окон;
• размере обрешетки
• материале для обшивки фронтона.

Важно: особого внимания требует крепление стропил к мауэрлату и его же самого –к стене здания. При любом серьезном просчете крыша мансарды в случае ураганного ветра может оторваться или разрушиться.

Расчеты системы можно значительно упростить, если использовать таблицы, в которых представлены готовые конструктивные решения узлов несущей системы с указанием способов крепления и основных размеров.

Конструкция стропильной системы мансардной крыши

Стропила для мансарды бывают двух видов.

Типы стропильных систем

• Висячие, имеют две опоры, скажем, стены, колонны и т. п. Они одновременно работают на изгиб и на сжатие, передавая таким образом несущим стенам горизонтальные усилия. Самые простые висячие стропильные фермы состоят непосредственно из стропилин и нижнего пояса – затяжки (ригеля), опирающегося на мауэрлат. Такая система оправдывает себя, если опорные стены друг от друга отстоят не больше 6–6,5 м.
• Наслонные стропила имеют по центру дополнительную опору, к примеру, внутреннюю стену или колонну, поэтому они работают только на изгиб. Такая конструкция снижает нагрузки, под воздействием которых находятся несущие стены. Наслонная несущая система может перекрывать расстояние до 10 м, а при установке дополнительных прогонов и стоек – до 16 м.
• Несущая система мансардного этажа нередко включает эти оба типа

Простейшая стропильная система мансарды

Как видно из верхнего рисунка, в несущую систему мансардной крыши входят нижние стропильные ноги (наклонные), верхние (висячие) стропила, вертикальные стойки, связующая горизонтальная перекладина и коньковый брус. Для небольшой мансарды наличие конькового бруса необязательно. Его вполне можно заменить сплошной обрешеткой, которая создает диафрагму жесткости.

Как известно, самой жесткой фигурой в геометрии является треугольник, поэтому коньковые и боковые фермы, выполненные в треугольной форме, способны обеспечить жесткость системы в двух направлениях – боковом и вертикальном.

Конструкция несущей системы для мансарды

Что же касается объемной жесткости, то для этого устанавливают подкосы, также образующие треугольник вместе с вертикальными стойками.

Материалы в конструкции стропил для мансарды

Наиболее популярными материалами для мансардной стропильной системы являются древесина и металл.

Как правило, систему собирают из массива древесины таких пород, как сосна и ель. Брусья и доски в обязательном порядке проходят обработку антисептиками и антипиренами, которые защищают их от грибка, плесени, насекомых и огня.

Нередко для этих целей используют клееный брус, который имеет определенные преимущества перед обычным:

• он более прочный и легкий;
• позволяет увеличить расстояние между стропилами мансардной крыши без потери жесткости;
• не требует дополнительной пропитки.

Металлические стропила мансардных крыш

Для придания особой прочности мансардной конструкции применяют стальные тонкостенные конструкции. Они отличаются долговечностью, выносливостью и простотой в сборке, огнестойкие, но, к сожалению, стоят значительно больше деревянных.

На заметку: поскольку ЛСТК собирают, используя болты и заклепки, такие конструкции можно при необходимости разбирать и переделывать, заменять любую деталь или перестраивать всю крышу.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

• классическая: уклон ската 45 градусов, ширина дома 6–8 м;
• остроконечная: уклон – 60 градусов, ширина – от 6 м:
• ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Первоначально в расчетах будем использовать среднее значение шага – 0,8 м. Проведем расчеты для кровли с длиной ската в 23 м. Для ее устройства в среднем потребуется с учетом округления в большую сторону 23/0,8=29 стропильных ног. Добавим еще 1– это элемент, который обязательно устанавливают по краям каркаса. Итого, получилось 30 элементов. Осталось откорректировать шаг: 23/30=0,77. Таким образом, стропила необходимо устанавливать с расстоянием 0,77 м между ними.

Установка стропил мансардной крыши

Монтаж стропил для мансарды схематически проводят в следующем порядке.

Стропиловка двускатной крыши

1. Верхний брус крепят к стойкам, причем первый по счету одновременно будет служить подстропильной рамой.
2. Устанавливают мауэрлат.
3. Монтируют стропильные ноги с шагом 60– 100 см. Сначала устанавливают фермы, крайние к фронтону и протягивают уровень, в соответствии с которым устанавливают промежуточные элементы.
4. Стропила в верхней части каркаса соединяют между собой.
5. Для кровель длиннее 7 м устанавливают коньковую балку.

Правила крепления стропил

К мауэрлату их крепят жестким или скользящим способом. В первом варианте практически полностью исключена возможность взаимодействия между закрепленными элементами.

Крепление к мауэрлату: скользящее и жесткое

Для этого

• используют металлические уголки для крепления нижней части стропил с дополнительной жесткой опорой на подшивной брус;
• крепят на запил, выполненный на стропильной ноге и дополнительно фиксируют соединение, используя скобы, гвозди, проволоку.

Скользящее сопряжение элементов обеспечивает стропилам свободу перемещения в определенных пределах. Оно больше подходит для деревянных домов, так как исключает деформацию несущей системы при усадке дома. Выполняют его, используя «салазки», скобу, гвозди.

Крепление к коньку: встык и внахлест

Крепление к коньку выполняют:

• соединением стропил встык, обрезав верхние края под определенным углом.
• креплением на прогон по одному
• соединением внахлест.

В дополнение к теоретическому материалу рекомендуем посмотреть, как на практике монтируется стропильная система мансардной крыши видео урок.

Источник: https://PoMasteru.ru/konstrukcii/raschet-kreplenie-i-ustanovka-stropilnoj-sistemy-mansardnoj-kryshi.html

Стропильная система мансардной крыши, устройство и расчет

В последнее время наблюдается возвращение к применению различных архитектурных элементов, которые были незаслуженно забыты в эпоху индустриального строительства. Снова можно встретить эркеры, мезонины, мансарды, которые делают экстерьер дома более интересным, и при сравнительно небольших затратах позволяют увеличить внутреннее пространство. Например, стропильная система мансардной крыши 8х10 увеличит затраты примерно на 4500 долларов, при этом позволит добавить к площади дома 60-65 м2 полезной площади.

Виды стропильных систем мансардной крыши

На практике применяется несколько видов стропильных систем для мансарды. Их классифицируют по типу и форме крыши: двух-, трех- и четырехскатные, вальмовые и полувальмовые, ломаные. Наиболее простой вариант – это двухскатная стропильная система мансарды.

Ее преимущество – простая и надежная конструкция, способная выдерживать большие нагрузки. При этом имеются и недостатки – простая форма не позволяет создать интересный дизайн, что, впрочем, компенсируется добавлением декоративных элементов.

Более существенен другой недостаток – ограниченное внутреннее пространство, которое существенно меньше, чем в случае с ломаной крышей.

Идея Избавиться от недостатка площади можно, построив полумансарду – то есть, помещение с боковыми стенами 1,5-1,8 метров в высоту. Это позволит увеличить внутренний объем при сохранении преимуществ конструкции двускатной крыши.

На чертеже представлен пример устройства мансардной крыши по типу полумансарды со стенами 1,8 м в высоту

Наиболее интересной с архитектурной точки зрения является стропильная система ломаной мансардной крыши. Она позволяет проявить фантазию, разумеется, при условии соблюдения строительных норм и, прежде всего, прочностных характеристик. Такая конструкция может иметь правильную и ассиметричную форму. Конфигурация выбирается исходя из особенностей дома и планировки внутреннего пространства мансарды.

В некоторых случаях стропильная система мансардной крыши позволяет создать достаточно интересное внутреннее пространство, особенно если имеется возможность спланировать второй свет или антресоли.

Важно максимально полно и эффективно использовать объем – это непростая, но очень интересная задача, которая позволяет при сравнительно небольших затратах увеличить полезную площадь и сделать дом более комфортным.

Совет Поскольку в местах примыкания пола мансарды к крыше пространство ограничено, тут целесообразно организовывать места хранения, устанавливать мебель, прокладывать инженерные коммуникации.

Места у стен мансарды лучше всего использовать для установки удобных шкафчиков, полок и встроенной мебели

Элементы и узлы стропильных систем мансардной крыши

Стропильная система – это основа крыши, ее скелет, на который монтируют кровельный пирог и внутреннюю обшивку мансарды. Нередко ее используют в качестве основы при прокладке инженерных систем и коммуникаций. В свою очередь стропильная система мансардной крыши состоит из составных узлов и элементов, совокупность и взаимное расположение которых обеспечивает передачу ветровых и снеговых нагрузок с кровли на несущие стены здания:

• стропила (висячие и наслонные);
• мауэрлат;
• прогоны (коньковые и боковые);
• связующие элементы (подкосы, распорки, диагональные связи).

Нагрузки, действующие на стропильные конструкции мансардных крыш, достаточно велики и в среднем достигают 200 кг/м2. Впрочем, в каждом конкретном случае это определяется, исходя из особенностей конструкции кровли, а так же имеющихся в данном районе ветровых и снеговых нагрузок. В любом случае, стропила должны гарантированно выдерживать эти нагрузки и иметь необходимый запас прочности, способный противостоять очень сильному ветру или обильному снегопаду.

При расчете нагрузки на стропильную систему очень важно учитывать вероятное количество осадков и силу ветра

Параметры и основные узлы стропильной системы мансардной крыши определяются расчетами. Расчеты позволяют определить длину, профиль и сечение каждого элемента конструкции и особенности сопряжения деталей между собой. От прочности соединения узлов стропильной системы мансардной крыши в значительной степени зависит прочность всей конструкции. Наиболее распространенные типы соединений: шпунтованное, шурупное, болтовое и сварное. Выбор типа соединения зависит от расчетных нагрузок, используемого материала и особенностей конструкции.

Расчет и чертеж стропильной системы мансардной крыши

Выбрав тип, и определив дизайн мансарды, необходимо выполнить расчёт стропильной системы мансардной крыши. При этом надо учитывать, что стропила не только обеспечивают прочность и надежность кровли, но и формпируют внутреннее пространство мансарды. Допускается, что часть площади будет иметь небольшую высоту потолка. Там, как правило, располагают мебель, или используют для организации мест хранения. Не смотря на некоторые ограничения, внутреннее пространство должно быть достаточно просторным и не вызывать дискомфорта.

Стропильную систему можно рассчитать так, чтобы внутреннее пространство мансарды было просторным и комфортным

Первый этап проектирования – выбор схемы стропильной системы мансардной крыши. В схеме определяется тип и расположение элементов стропильной системы. В частности, определяется тип стропил: наслонные или висячие. Отличие между этими элементами в следующем: наслонные стропила на мансардном этаже опираются на боковые стены или иные опоры. Висячие стропила образуют единую, жестко связанную между собой конструкцию. В зависимости от ширины пролета, схема стропильной системы мансардной крыши может быть усилена дополнительными связями.

На схеме показаны основные элементы и части стропильной системы мансардной крыши и их взаимное расположение

Далее необходимо выполнить расчеты, в которых учитывают ветровые и снеговые нагрузки, которые будут действовать на кровлю. От этих параметров зависит материал, сечение и расстояние между стропилами мансардной крыши. Рекомендуется применять так называемый «запас прочности». Это означает, что полученный результат необходимо умножить на повышающий коэффициент, тем самым гарантируя повышенную надежность стропильной системы мансарды. С учетом особенностей эксплуатации величина этого коэффициента принимается от 1,5 до 3.

Важно При проведении расчетов необходимо учитывать вес кровельной системы. В частности, при использовании керамической черепицы сечение бруса для стропил должно быть не менее 70х150 мм, при шаге, равном 0,5 м.

Достаточно часто стропильная система мансардной крыши создается из деревянных конструкций.

Рекомендуется выбирать древесину, обладающую высокой прочностью и при этом минимально подверженную гниению. Оптимальным вариантом можно считать лиственницу, впрочем, возможно использование и более дешевой древесины с достаточной прочностью. В этом случае необходима более тщательная обработка антисептическими составами.

Желательно, чтобы эти составы имели и огнезащитные компоненты.

Стропила мансардной крыши необходимо обработать специальным антисептиком, препятствующим гниению древесины

Однако не всегда возможно применить дерево для изготовления стропил. При больших нагрузках требуется применение бруса с большим профилем сечения, либо существенное уменьшение расстояния между элементами. Это приводит к значительному утяжелению всей конструкции мансардной крыши и, как следствие, к необходимости увеличения несущей способности стен мансарды. В этом случае нередко используют металлические стропила мансардных крыш.

Результаты расчетов отражаются в чертежах, где указываются все проектные решения, принятые для данной стропильной системы мансарды. Если работа выполняется самостоятельно, то допускается вместо подробного чертежа разработать упрощенный эскиз стропильной системы мансардной крыши. При этом эскиз должен иметь все сведения и параметры, необходимые для сборки и установки стропил.

Пример схематического чертежа мансардной стропильной системы с указанием основных параметров и расстояний

Устройство стропильной системы мансарды на примере двухскатной крыши

Устройство стропильной системы мансардной крыши зависит от типа кровли, выбранного для проекта дома. Наиболее простой, и в то же время надежной и эффективной можно считать классическую двускатную крышу. Конечно, она выглядит просто, по сравнению со сложными, ломаными кровлями, но в то же время содержит многие основные элементы и части, характерные для всех типов стропильных систем мансардной крыши.

Стропильная система двускатной мансардной крыши состоит из нескольких основных частей и элементов. В общем случае это:

• Линейные части и элементы — балки, колонны, стержневые системы;
• Плоскостные части и элементы — плиты, панели, настилы;
• Пространственные части и элементы — оболочки, своды, объёмные элементы.

На практике используются не все части и элементы стропильной системы мансардной крыши. В частности, для двухскатной кровли используют стропильные ноги, ригели, связи, подкосы и распорки. Их размеры и взаимное расположение определяется при проектировании. В сборе все эти элементы образуют ферму стропильной системы мансардной крыши.

Шесть примеров устройства стропильной фермы с указанием высоты конька и расположения стропил

Ферма является важнейшей частью стропильной системы мансардной крыши. Количество ферм зависит от длины фасада и выбранного шага установки. Тип фермы и шаг установки – взаимосвязанные величины, чем сложнее и прочнее пространственная конструкция элемента, тем больший шаг можно применять при установке. В свою очередь важным элементом фермы являются стропила для мансарды, или, как их еще называют, стропильные ноги.

Стропильные ноги – важнейший элемент фермы, от расстояния между которыми зависит устойчивость крыши

Достаточно подробно рассказывает о стропильной системе мансардной крыши видео, приложенное к статье. Из него вы узнаете обо всех тонкостях устройства стропильной системы и выполнения монтажных работ. Рассмотрены варианты кровельных систем от простой двухскатной до более сложной – ломаной. Следуя указаниям и рекомендациям, имеющимся в видео инструкции, даже начинающий мастер способен разобраться в особенности этой работы и выполнить ее самостоятельно.

Монтаж стропильной системы крыши мансарды

Работы по установке стропил мансардной крыши еще называют стропиловкой. Это совокупность работ по разметке и установке стропил. При этом также выполняются работы по выведению горизонтали конька и торцовке фронтона. Выполнить стропиловку можно и своими руками. Хорошим пособием для этого может стать видео инструкция, расположенная ниже.

Монтаж стропильной системы мансардной крыши имеет немало особенностей, многие из которых неизвестны начинающим мастерам. Установку каркаса необходимо производить на гидро- и теплоизоляционный материал. Это увеличивает срок эксплуатации и уменьшает тепловые потери. Еще одна распространенная ошибка – покрытие элементов защитными составами после их установки. Обработку антисептиком необходимо выполнять до начала монтажа, тогда вся поверхность окажется обработанной, и стропила прослужат дольше.

Мастеру на заметку Древесина для стропильных работ должна быть предварительно высушена, ее оптимальная влажность составляет примерно 18%.

Качеству крепления стропильной системы мансардной крыши необходимо уделить особое внимание. Можно правильно выполнить проект мансарды, приобрести качественные материалы и профессиональный инструмент, но если соединение деталей стропильной системы выполнено некачественно, то через некоторое время потребуется капитальный ремонт. Выбор крепежа – отдельный раздел проекта, в котором определяется длина и диаметр метизов.

Для сборки стропил мансардной крыши необходимо использовать оцинкованный крепеж нужного размера. Попытка сэкономить на крепеже не дает существенного результата, зато способствует возникновению серьезных проблем при эксплуатации. Расстояние между крепежными элементами выбирается пропорционально их размерам. Шаг крепежа не должен быть очень маленьким, чтобы не снизить прочностные характеристики самой детали.

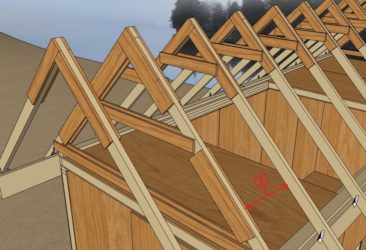

Установка стропильной конструкции двухскатной мансардной крыши деревянного загородного дома

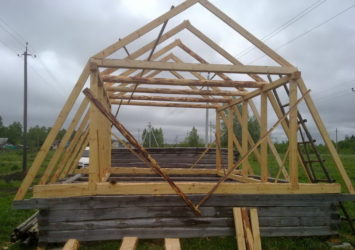

Первую ферму монтируют с одного из торцов, поверяя при этом правильность установки по вертикали и горизонтали. Затем, с другого торца, монтируют вторую ферму, и также выверяют ее вертикальность и горизонтальность. Между фермами параллельно натягивают два строительных шнура, которые будут являться ориентиром для установки промежуточных стропил мансардной крыши.

Совет Для временной фиксации ферм можно использовать подкосы, изготовленные из некондиционных пиломатериалов или обрезков.

После того, как все фермы будут установлены на своих местах, приступают к монтажу боковых и коньковых прогонов. Собрав стропильную систему мансардной крыши, можно переходить к другим видам работ: заполнению и обшивке фронтонов, устройству кровельного пирога, тепло- и звукоизоляции, внутренней обшивке и отделке.

Источник: https://SetRoom.ru/stroitelstvo/stropilnaya-sistema-mansardnoj-kryshi-ustrojstvo-i-raschet.html

Устройство расчет и монтаж стропильной системы мансардной крыши, схемы и чертежи

Выбирая ту или иную форму крыши для будущего дома, владелец фактически определяет тип её стропильной системы. От правильного выбора, грамотного расчёта и монтажа зависит эффективное функционирование всей кровельной конструкции, а в итоге — долголетие дома и комфорт его обитателей.

Понятие мансардной крыши

Дома с мансардной крышей (мансардой) отличаются от других видов жилых построек, хотя нередко их путают с двухэтажными или чердачными зданиями.

Мансардные крыши по своей конструкции сильно отличаются от обычных

Мансарда, как и полноценный этаж, является жилой надстройкой. Она внесена в техпаспорт дома и имеет подведённые коммуникации — отопление, водопровод, освещение. Главное отличие заключено в конструктивных особенностях строения:

• этаж — ярус с одинаковыми по всему периметру стенами, на которые опираются стропила;
• мансарда — подкровельное пространство, высота которого варьируется под скатами.

Таким образом, мансардная крыша является стенами верхнего этажа и одновременно кровлей дома, что хорошо просматривается в экстерьере здания.

Дом с мансардной крышей смотрится интересно и стильно, а полноценный многоэтажный частный дом — респектабельно и больше напоминает городские объекты

Высота мансарды регламентируется нормативами — не менее 1,5 м — что отличает её от чердачной крыши. Реально высоту мансардного помещения выбирает застройщик, учитывая:

• прочность фундамента и стен;
• ветровые и снеговые нагрузки на кровлю;
• предназначение мансарды;
• архитектурную стилистику дома;
• комфортность пребывания в мансардном помещении.

Все эти нюансы оговариваются на этапе проектирования дома и, согласно результату, подбирается стропильная система крыши.

Разновидности стропильных систем для мансардной крыши

Мансардные крыши на сегодняшний день представлены в разных форматах и соответственно имеют различную конструкцию стропильной системы.

Современные строительные технологии позволяют обустроить мансарду под любой крышей, но нужно понимать, что эффективность использования подкровельного пространства у них будет разной

Различают следующие виды мансардных кровельных систем:

1. Односкатные мансардные крыши — простые конструкции, которые чаще всего возводят на небольших домах, поскольку обустройство большого ската потребует усиления стропильного каркаса и увеличения затрат на кровельные материалы.

   Мансарду в доме с односкатной крышей нужно планировать заранее, чтобы на этапе строительства поднять нижнюю точку ската как минимум на 1 м выше перекрытия

2. Двускатные — самые популярные среди всех видов, так как экономичны и просты в монтаже. Несущий каркас состоит их прямых параллельных стропил, соединяющих стены и коньковый прогон. Однако их уклон ограничивает полезную площадь мансарды, из-за чего в ряде случаев затруднено её использование. Хотя в последнее время дизайнеры используют асимметрию двускатных крыш, что частично решает проблему.

   Крыши, состоящие из двух скатов с треугольными фронтонами — самый востребованный вариант для всех типов зданий как с мансардами, так и без них

3. Ломаные крыши — разновидность двускатных систем с разными уклонами скатов, благодаря чему можно создать под крышей просторную и комфортную зону. Основу составляют разбитые на несколько частей стропила, которые при соединении формируют вогнутую либо выпуклую ломаную линию, что используется дизайнерами для стилизации экстерьера. Ломаные мансарды имеют наибольшую высоту, а помещения без наклонных стен ничем не отличаются от привычных комнат.

   Ломаная конструкция наиболее эффективна и проста, именно такие по форме крыши изначально назывались мансардами

4. Вальмовые, полувальмовые и сводчатые — своеобразные мансардные крыши с большим числом скатных изломов, что позволяет сформировать просторные комнаты с приемлемо высокими потолками. Такие конструкции смотрятся необычно и весьма привлекательно, однако имеют сложную стропильную систему, возведение которой потребует опыта, знаний и больших финансовых затрат.

   Мансардная вальмовая крыша сложной конфигурации требует точных расчётов всех нагрузок на фундамент и стены здания

5. Шатровые мансарды — имеют 4 и более одинаковых скатов и подходят для домов квадратной формы. Под такими конструкциями легко обустроить жилую комнату, у которой самая большая высота будет приходиться на середину, а краевое пространство из-за низких потолков будет ограничено в использовании.

   Шатровые мансардные крыши придают зданиям необычайную привлекательность

6. Многощипцовые и комбинированные конструкции — обычно такие крыши возводят на домах со сложной архитектурой. Они имеют несколько фронтонов, удивительно красивы, хорошо отводят осадки и отличаются великолепной стойкостью к механическим нагрузкам. Многощипцовая стропильная система весьма своеобразна. Она может изготавливаться как из висячих, так и наслонных стропил (если существует капитальная внутренняя перегородка). Вдобавок состоит из нескольких отделов, благодаря чему дом выглядит необычно и презентабельно. В большинстве случаев под такими кровлями обустраивают несколько мансардных комнат, где размер каждой зависит от конкретного стропильного отдела.

   Сложные многощипцовые крыши напоминают цветок в технике оригами, поэтому архитекторы так любят использовать эти конструкции, хотя в изготовлении и обслуживании они намного сложнее других видов

Основная трудность при выборе мансарды заключается в разнообразии её геометрических форм и возможностей размещения.

Ломаные и треугольные, занимающие всю площадь дома либо только часть, выходящие на обе стороны или же на одну, симметричные и асимметричные мансарды различаются расположением относительно внешних стен здания, что напрямую влияет на сложность стропильной системы, её изготовление и монтаж. Они могут быть коридорного типа, секционного или смешанного, находиться как внутри, так и за пределами стен с небольшим выносом нижнего перекрытия либо значительным, требующим формирования дополнительных опор в виде стен, подвесок, колонн.

Любая мансарда смотрится эстетично и придаёт зданию завершённость

Как бы там ни было, создание мансард сводятся к трём видам:

• одноуровневый отдельный ярус;
• двухуровневая конструкция, которая получается при использовании разных по высоте опор;
• двухуровневая система с формированием антресольного этажа.

  Двухуровневая мансарда с антресольным этажом позволяет использовать подкровельное помещение более рационально, что особенно актуально для ограниченных пространств

Особенности мансардной стропильной системы

Несущий каркас является основой, от которой зависит надёжность мансардной крыши. В его состав входят:

• мауэрлат — брус, который служит опорой для стропильных ног и передаёт кровельные нагрузки на стены;
• вертикальные стойки;
• затяжки;
• висячие и наслонные стропила;

  В зависимости от размеров дома и формы крыши выбирается висячая или наслонная стропильная конструкция

• боковые и коньковые прогоны;
• бабки — соединяют висячие стропила и затяжки, чем повышают жёсткость конструкции;
• подкосы и схватки.

Прочность стропильного каркаса зависит от правильно выбранной конструкции, качественных материалов, точно рассчитанных технических параметров и надёжности соединения кровельных узлов с помощью шурупов, сварки, болтов и метода «шип-паз». Для создания несущей системы используют висячие, наслонные или смешанные стропила, что определённым образом влияет на вместимость мансарды:

1. Висячие стропила. Опираются на наружные стены и стыкуются между собой на коньковом прогоне. Стропила такой конструкции не нуждаются в мауэрлате — для горизонтального выравнивания стен достаточно проложить доску поверх рубероида. Это обеспечивает существенную экономию на пиломатериалах. К тому же отпадает необходимость в обустройстве промежуточных опор при ширине пролёта до 6 м, что позволяет получить свободное студийное пространство. Распорную нагрузку нейтрализуют затяжками, проложенными у самого основания или выше (приподнятые). Поднятие затяжки должно соответствовать строительным нормам, так как от этого зависит прочность конструкции. При бóльших пролётах усиливают каркас бабками, ригелями и подкосами.

   Если в здании нет капитальных внутренних стен, то применяют висячие стропильные системы

2. Наслонные стропила. Это более надёжная конструкция, используемая в основном для большепролётных построек. Стропила опираются на коньковый прогон (вверху), боковые прогоны, а также на стены. Усиливаются затяжками и подкосами. Но при такой конструкции стропильной основы помещение мансарды ограничено размерами и расположением стоек — по центру, симметрично по краям или со сдвигом в одну сторону. Хотя именно стойки дают возможность при желании стильно зонировать помещение.

   Наслонная конструкция более выгодная и не такая тяжёлая, как с висячими стропилами, оттого на её обустройство требуется меньше материалов

3. Смешанные стропила. Как правило, их применяют в ломаных конструкциях. Нижняя часть монтируется по схеме наслонных стропил и венчается треугольником из висячих стропильных ног, где затяжка одновременно служит балкой перекрытия мансарды.

   Смешанная конструкция стропильного каркаса преимущественно используется при возведении ломаных мансардных кровель

Отличиями мансардной стропильной системы являются:

1. Повышенная сложность конструкции, что влечёт за собой её дороговизну.
2. Мансардные окна, которые могут быть самого причудливого дизайна, даже в виде дверей с выдвижным балкончиком.

   Важная составляющая при обустройстве мансарды — создание хорошего освещения дополнительной жилой площади с помощью разнообразных мансардных окон

3. Использование лёгких, но прочных материалов для облицовки внутренних помещений, создания перегородок и финишного покрытия.

Источник: https://orchardo.ru/37661-stropilnaya-sistema-mansardnoy-kryishi.html
