Мансардная крыша своими руками: чертежи, пошаговая инструкция, видео

Стоимость возведения крыши составляет 25-35% стоимости строительства всего дома, а стоимость работ составляет 50-80% цены материалов, поэтому если строится мансардная крыша своими руками, то экономия может составить 15% всей сметы.

Мансардной называют любую крышу, под которой есть помещения, по высоте пригодные для жилья (мансарда, или мансардный этаж).

Устройство мансардной крыши — сложная и кропотливая работа.

В промышленном строительстве монтаж крыши производится, когда чертежи отображают каждый узел, крепления деталей и сами детали с вынесенными размерами.

Строители не думают про устройство крыши, о том, правильно ли рассчитана нагрузка, их задача – построить каркас, выпиливая шаблоны деталей и скрепляя их между собой, при этом система фиксации элементов крыши тоже указана.

Чтобы разобраться, как сделать мансардную крышу, придется изучить видео, фото и освоить теоретическую часть.

:

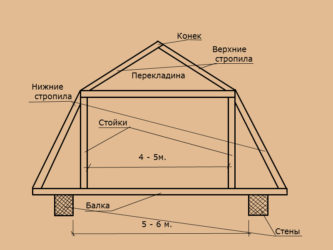

Структура мансардной крыши

Комфортная высота потолков для жилого помещения от 2,5 м и выше. Стенами мансардного этажа чаще всего являются скаты крыши, поэтому необходимо обеспечить их теплоизоляцию.

Вершина мансардной крыши – это конек, балка, лежащая параллельно плоскости пола дома, и являющаяся самой высокой точкой крыши. Ребра крыши называют стропилами.

От конька спускаются коньковые (верхние) стропила. Балки чердачного перекрытия соединяют основания левого и правого конькового стропил одной и той же секции крыши.

Стойки (брусья сечением 100х100) зафиксированы на межэтажном перекрытие под прямым углом на расстоянии 0,8-1,5 метра от внешней стены.

Чем выше стойки и чем ближе они поставлены к стенам дома, тем больше будет жилое пространство мансарды.

Боковые (нижние) стропила идут от узла крепления чердачной балки до мауэрлата. Каждая секция мансардной крыши состоит из двух коньковых стропил и двух боковых с каждой стороны.

Система одноименных стропил образует скат – коньковый или боковой.

Наиболее используемый вариант мансардной крыши – ломаная двускатная крыша. В этом случае коньковое и боковое стропило в точки соединения образуют тупой угол.

Если они лежат на одной прямой, то внешне это выглядит как классическая двускатная крыша.

При расчете наклона ската принимаются во внимание материалы будущей кровли и климатические условия, он может составлять от 15 до 45 градусов. Чем больше уклон, тем меньше будет задерживаться снег.

В малоснежных регионах ломаная крыша дома может быть достаточно пологой.

В районах с сильными ветрами скат рекомендуется делать достаточно пологим и предусмотреть дополнительное укрепление стропил от высокой ветровой нагрузки.

Стандартный уклон скатов – 30-35 градусов.

Подготовительные работы

Крыша мансардного типа планируется еще до укладки перекрытия между первым и мансардным этажом.

Если в качестве перекрытия у вас будут использованы деревянные балки, то нужно предусмотреть сечение балки и расстояние между балками так, чтобы они выдержали допустимую нагрузку для жилого второго этажа.

Обычно это балки сечением от 150 см и выше при длине 6 м. Такие балки располагаются с расстоянием 80-90 см друг от друга.

:

Система такова, что чем длиннее балка, тем большую нагрузку она будет испытывать в середине. Давление создаст сам пол мансардного этажа, мебель и, собственно, жильцы.

Даже если мансарда планируется под комнаты для отдыха без мебели, балки перекрытия сечением менее 120 см, уложенные с расстоянием 100 см друг от друга, нежелательны.

Надежное устройство обеспечат правильно выбранные для мансардной крыши материалы.

Чем тяжелее будут кровельные материалы, и чем длиннее каркас ломаной крыши, тем большее сечение нужно для бруса, из которого можно будет построить каркас.

Обычно применяются сечения 60х120, 60х100 см.

На многих фото отсутствует устройство армирующего пояса по внешним несущим стенам, когда планируется ломаная крыша.

Система распределения веса такова, что вся тяжесть крыши ложится на балки перекрытия, а они, в свою очередь, переносят этот и свой вес на стены.

Двухскатная крыша одноэтажного строения значительно легче ломаной мансардной, поэтому вполне достаточно мауэрлата (деревянной обшивки по периметру стен ниже балок перекрытия).

Если стены из бруса или кирпича, то мауэрлат справится с тем, чтобы устройство мансардной крыши было надежным. Важно на этапе строительства стен предусмотреть устройство фиксации мауэрлата.

Система должна быть надежной. В случае, когда в качестве материала для стен использован полый шлакоблок или пористый пенобетон, обеспечить крепление мауэрлата к стене сложно.

Удачным решением будет армирующий бетонный пояс, в который на этапе заливки по уровню ставятся стержни для установки мауэрлата.

Его кладут на подложку из рубероида или другого изолирующего материала и выравнивают по внутреннему краю стены.

До фиксации убедитесь, что брусья, образующие мауэрлат, лежат строго параллельно. Даже отклонение в 2-3 см приведет к прогибу ската.

Если дом шириной до 6 метров (максимально допустимый размер безопорной межэтажной балки), то балка перекрытия обоими краями опирается на мауэрлат.

Если ширина дома больше 6 метров и в доме имеются несущие стены, перпендикулярные брусьям перекрытий, то перекрытия устанавливаются по следующей системе: один край бруса крепится к мауэрлату, а второй – к внутренней несущей стене, на которую уже установлен мауэрлат.

В продолжение этой линии укладывается следующая балка от внутренней стены до противоположного внешнего мауэрлата. Зазор между балками должен быть не менее чем 3-4 см.

Если предварительные работы произведены правильно, то вы получили полностью законченное перекрытие между первым и мансардным этажами. Теперь время нарисовать будущий каркас.

Изучение теории начните с фото ломаной крыши и с видео, на котором заснят монтаж мансардной крыши.

Начертите дом с фронтальной стороны, стойки слева и справа, выведите стропила и посчитайте углы наклона. Для изменения укоса ската увеличьте или уменьшите высоту стоек.

Посчитайте длину стропил (косинус угла наклона, умноженный на расстояние от стойки до проекции конька – для конькового ската, и косинус угла наклона бокового ската, умноженный на расстояние от мауэрлата до стойки – для боковых стропил).

Посмотрите видео различных вариантов крепления брусьев между собой. Качественное крепление обеспечит надежный каркас.

Если климатические условия будут чрезмерно перегружать высокую ломаную крышу ветрами, а ширина дома не позволяет выделить много места под неиспользуемое пространство за стойками, то можно уменьшить высоту стоек и после окончания строительства провести монтаж встроенных шкафов по всему периметру боковых стен мансарды.

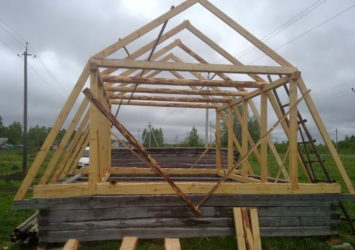

Порядок сбора каркаса

Каркас крыши делайте только из качественной древесины. Основной признак «лежалого» дерева – темный цвет.

Если не удается купить высушенную в сушильной камере древесину, то приобретайте сырую, но еще на этапе строительства стен.

Свежее дерево использовать для каркаса нельзя – под воздействием нагрузок оно потеряет форму и прогнется.

Сырой брус можно высушить естественным путем за полтора-два месяца.

Для этого выкладываем его четко по уровню с расстоянием между брусьями до 5 см. Никакие два бруса не должны соприкасаться. Через каждые 75-100 см брус должен опираться на ровную поверхность.

:

В качестве точек опоры можно использовать шлакоблок, выложенный на ровной площадке, но ни в коем случае нельзя применять другой брус, предназначенный для каркаса.

В солнечную и теплую погоду брусья сохнут естественным образом, а в дождливую погоду их нужно накрывать. Изготовление каркаса допускается только из полностью просохшей древесины.

Начинайте монтаж, убедившись, что для стоек и стропил выбраны ровные деревянные брусья и в них отсутствуют трещины и сучки.

Распиленные по шаблону деревянные заготовки одного типа должны быть обработаны противопожарным средством и смесью, предотвращающей образование грибка.

Обработку следует производить дважды с интервалом в 1-2 суток. Монтаж можно начинать, когда дерево высохло после обработок.

:

Порядок сбора каркаса пошагово:

• Установка стоек. Сверху брусьев перекрытия кладем без фиксации 5-6 досок, толщиной 5 см. Они образуют пол, по которому можно безопасно перемещаться. Одинакового размера брусья устанавливаются на перекрытия по уровню. Сначала ставятся крайние. Обязательно нужно убедиться, что противоположные расстояния между стойками равны. Затем между крайними брусьями протягивается шнур. Он выполняет функцию уровня, по которому выставляются все остальные. Сверху на стойки кладется и фиксируется обвязка. Теперь у нас получился прямоугольник, в который монтируются все остальные опоры. Для уменьшения шаткости конструкции стойки нужно раскрепить укосинами к брусьям перекрытия. Именно стойки – самое слабое место в системе каркаса, поэтому уделим особое внимание их фиксации. Стойку с балкой перекрытия нужно зафиксировать с помощью строительной скобы размера 12-14. Когда установлены все стойки, расклиньте их с перекрытием с помощью бруса сечением 50-60 см. Стоит дополнительно скрепить их по внешней стороне между собой с помощью необрезной доски;
• Монтаж верхних скатов (двухскатная крыша). В верхней точке стропила скрепляются между собой скобами. Коньковое стропило опирается на обвязку стоек и фиксируется к балке чердачного перекрытия. Монтаж верхнего треугольника мансарды нужно производить только на земле и поднимать полностью готовую конструкцию. Треугольник укладывается на стойки и прикрепляется к ним скобами. Сразу как закончен монтаж второго треугольника, необходимо соединить их в нескольких местах между собой. Когда выставлены все конструкции, можно зафиксировать их обрешеткой;
• Вверху каждого бокового стропила выпиливается паз глубиной 3-4 см, в него заводится обвязка стоек. Угол паза равен углу наклона ската. Внизу бокового стропила также делается паз для установки его на мауэрлат. За счет этих двух пазов стропило ненагруженное может стоять без фиксации. До приложения нагрузки, которую будет нести обрешетка, нужно зафиксировать боковое стропило скобой к обвязке и к мауэрлату. Дополнительную фиксацию стоит провести саморезами, закрученными в местах крепления стропила, под углом;
• Обрешетка – обрезная или необрезная доска или плита ОСБ – фиксируется к стропилам при помощи саморезов. Края скатов должны быть ровными. Расстояние между составляющими обрешетки зависит от кровли. Для шифера допускается расстояние в 3-4 см, а для битумной черепицы требуется сплошная обрешетка;
• Осталось построить фронтоны и утеплить скаты и ломаная мансардная крыша готова.

В процессе реализации каждого шага делайте фото и видео. Это поможет понять ошибки в случае, если полученный результат вас не удовлетворит.

:

Для работы вам потребуются инструменты:

• молотки разного размера;
• шуруповерт;
• циркулярная пила;
• плоскогубцы и мелкий столярный инструмент.

:

Также потребуются расходники:

• скобы размера 12 или 14;
• саморезы по дереву длиной 45-50 см для обрешетки и длиной 150 для дополнительной фиксации стропил;
• гидробарьер;
• строительный степлер;
• в качестве страховки – пояс монтажника.

Лучше позвать на помощь 2-3 помощников (распил реально сделать самостоятельно на земле, а вот монтаж конструкций на высоте невозможно произвести в одиночку).

Изложенная система позволяет рассчитать каркас и произвести монтаж мансарды даже без опыта и специальных знаний. Мансардная крыша своими руками монтируется легко за 2-3 недели.
:

Источник: http://stroyremned.ru/stroitelstvo/strojka/401-kak-postroit-mansardnuyu-kryshu-svoimi-rukami.html

Мансардная крыша своими руками пошагово — инструкция!

Мансардный этаж – это более просторный и грамотно подготовленный для жизни чердак. Особенности помещения диктуют свои условия и в отношении кровли. Обустройство мансардной крыши не требует от исполнителя наличия каких-то специальных знаний и навыков. Достаточно подготовить необходимые инструменты, детально ознакомиться с инструкцией и во всем следовать ее рекомендациям.

Мансардная крыша своими руками

Разновидности мансардных крыш

Существует несколько разновидностей крыш мансардного типа. Ознакомьтесь с особенностями каждой из таких крыш и выберите самый подходящий вариант. Основные моменты технологии возведения являются общими для всех разновидностей конструкции.

Самый простой вариант – это односкатная мансардная крыша. Такая конструкция выполняется с некоторым уклоном. Применяется довольно редко, т.к. из-за уклона уменьшается полезная площадь мансардного помещения.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Односкатные крыши – это наиболее легкий в монтаже и экономичный вариант, с очень простым устройством стропильной системы

Наиболее популярным вариантом является двускатная мансардная крыша. Внутри подкровельного помещения будет комфортно и просторно. Двускатная крыша проста и выгодна в обустройстве.

Ломаная крыша является разновидностью двускатной конструкции. В данном случае скаты будут не ровными, а ломаными. Обычно ломаные крыши используются в случаях с небольшими домами.

Ломаная крыша

Вальмовая кровля состоит из четырех скатов. Стропильная система вальмовой кровли несколько усложняется.

Конструкция вальмовой крыши

Полувальмовая крыша представляет собой разновидность четырехскатной кровли. В этом случае под полувальмой принято понимать тот скат, который как бы срезает часть торцевой стороны двускатной кровли. Срез может проходить снизу и образовывать трапецию, либо же вверху и создавать треугольник.

Интересными разновидностями шатровой мансардной крыши являются пирамидальные и конические кровли. Лучше всего подобные конструкции смотрятся на многоугольных домах и зданиях круглой формы. Прекрасно сочетаются с кровлями других типов.

Пирамидальные и конические кровли

Сводчатые крыши применяются довольно редко. Подобная конструкция имеет плавную параболическую либо циркульную форму. Ранее подобные крыши широко использовались при обустройстве домов прямоугольной формы.

Сводчатые крыши

Из чего состоит конструкция мансардной кровли?

Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.

Слои мансардной кровли

Слои мансардной кровли

1. Финишное покрытие. На современном рынке доступно множество материалов с самыми разнообразными характеристикам. Наибольшей популярностью традиционно пользуется черепица. Из бюджетных вариантов можно порекомендовать ондулин и шифер.

   Крыша из металлочерепицы

2. Подкровельная пленка. Этот материал обеспечивает надежную защиту теплоизоляционного слоя от неблагоприятных воздействий.Ввиду того что при устройстве мансардной кровли могут использоваться разные материалы, подходящую подкровельную пленку тоже необходимо подбирать в индивидуальном порядке.
3. Гидроизоляционный слой. В качестве влагоизоляции чаще всего используется обыкновенная полиэтиленовая пленка.
4. Обрешетка и система стропил. Это каркас мансардной кровли. Чаще всего стропила и обрешетка изготавливаются из деревянных брусков. Стропила способствуют равномерному распределению нагрузок, поступающих от кровли на стены строения.
5. Теплоизоляция. Без качественного утепления на чердаке будет попросту невозможно комфортно жить в холодное время года. В продаже доступен большой выбор разнообразных утеплителей. Самым популярным теплоизолятором является минеральная вата.Это недорогой материал с отличными эксплуатационными характеристиками.

   Минвата

6. Пароизоляционный слой. Пароизоляция будет предотвращать образование конденсата, что обеспечит дополнительную защиту основных элементов системы и поспособствует увеличению срока службы кровли в целом.

Руководство по расчету мансардной крыши

Расчет мансардной кровли

Мансардная кровля рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения. В данном случае полезной будет считаться зона, в которой расстояние между потолком и полом составляет более 90-100 см. Остальные же места традиционно считаются глухой зоной. Жить в таких участках невозможно, но на их месте можно установить разнообразные полочки и прочие хозяйственные принадлежности.

Рассчитайте суммарную площадь кровли. На этом этапе вам пригодится план крыши. Разбейте пространство на несколько простых фигур, рассчитайте площадь каждой из них, а затем просуммируйте полученные значения для определения суммарной площади кровли.

Рекомендации до начала работы

Прежде чем вы приступите к строительству мансардной кровли, обратите свое внимание на ряд важных мелочей, к числу которых относятся особенности теплоизоляции конструкции, порядок размещения оконных проемов и т.д.

Отдельного внимания заслуживает допустимый угол наклона кровельного ската.Если уклон будет превышать допустимое значение, площадь мансардного помещения существенно уменьшится. Этот момент индивидуален и подбирается с учетом площади мансарды и других важных параметров.

Уклон кровли в процентах

Выберите подходящий тип системы стропил. Стропила, как отмечалось, способствуют равномерному распределению нагрузки на стены. Дополнительно благодаря стропильной системе обеспечивается надежная защита дома от разного рода неблагоприятных атмосферных воздействий.

Как рассчитать стропила на крышу

Простейшим вариантом мансардной кровли является конструкция треугольной формы. Сложнее всего сделать мансардную крышу с изломом. При отсутствии соответствующих навыков настоятельно не рекомендуется браться за самостоятельное обустройство сложных крыш.

Пошаговая инструкция по строительству мансардной крыши

В строительстве мансардной крыши нет никаких сверхсложных этапов. Вам достаточно просто внимательно ознакомиться с инструкцией и пошагово выполнить все приведенные рекомендации.

Первый шаг. Рассчитайте прочность постройки. Мансарда увеличивает нагрузку на стены и фундамент дома. Лучше, если расчетом будут заниматься квалифицированные специалисты. Если же вы не планируете проводить работы по усилению дома, этот этап можете пропустить.

Второй шаг. Рассчитайте мансарду и подготовьте проект будущего чердачного помещения и кровли. К этой работе тоже рекомендуется привлечь специалистов. При желании можете попробовать составить проект самостоятельно или же использовать какое-нибудь готовое решение из доступных источников.

Третий шаг. Демонтируйте старую крышу. Делайте это максимально осторожно, старайтесь не повредить прочие элементы конструкции дома.

Демонтируйте старую крышу

Четвертый шаг. Сделайте стропильный каркас. Это самый трудоемкий этап рассматриваемой инструкции.Лучше, если обустройством каркаса одновременно будет заниматься не менее 3 человек.

Пятый шаг. Разместите и зафиксируйте мауэрлат. Для сборки данного элемента используйте деревянные бруски размером 10х10 см.

Шестой шаг. Установите каркас для подкровельного помещения. Элементы каркаса будут одновременно выполнять функцию подпорок под стропила. Сначала закрепите вертикальные стойки по краям здания. Стойки нужно крепить к длинным балкам. В этом вам помогут саморезы и обыкновенные металлические уголки.

Седьмой шаг. Прикрепите к стойкам перемычку.

Восьмой шаг. Убедитесь в правильности монтажа упомянутых выше элементов. В этом вам поможет любой шнур – попросту натяните его между образовавшимися арками. Если шнур будет находиться в строго горизонтальном положении, вы все сделали как нужно. Если шнур отклоняется от горизонтали, подрежьте несоответствующие арки либо же и вовсе замените их новыми элементами.

Девятый шаг. Зафиксируйте арки между собой. В этом вам помогут гвоздевые пластины либо штамповочные уголки.

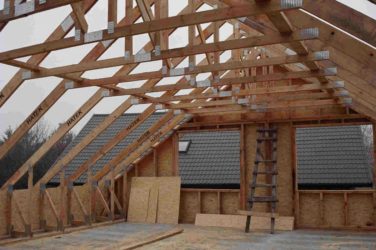

Установка стропильной системы

Установка стропильной системы

Первые стропила крепите там, где кровельный скат будет иметь максимальный уклон. Для получения необходимого уклона следует попросту подрезать бруски на требуемую длину.

Первый шаг – подготовка стропил. Заранее обрежьте бруски на нужную длину и требуемый угол. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать при помощи стамески.

Второй шаг. Закрепите каждый брусок на отведенное для него место.

Третий шаг. Переходите к установке верхних стропил. На этом этапе будьте особенно внимательны. Соблюдайте нужный угол ската и в целом центровку конструкции.

Четвертый шаг. Прибейте к стропилам элементы обрешетки. Обрешетку можно делать из фанерных листов или обыкновенных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу.Как правило, делается сплошной настил. Это универсальный и самый надежный вариант.

Прибейте к стропилам элементы обрешетки

Укладка защитных материалов и завершение работы

Мансардная кровля требует организации качественной защиты от различных неблагоприятных факторов.

Первый шаг – укладка пароизоляционного материала. Пароизоляцию нужно закреплять с внутренней стороны стропильной системы. Материал крепится к брускам при помощи специальных строительных скоб.

Прокладочная пароизоляция кровли

Второй шаг – укладка утеплителя. Для утепления традиционно используют минеральную вату. При желании можете отдать выбор в пользу более современного и дорогого материала. Плиты утеплителя должны плотно стыковаться между собой и так же плотно прилегать к стропилам.

Третий шаг – устройство обрешетки. На уложенный утеплитель нужно набить обрешетку. Используйте обыкновенные деревянные бруски. Элементы обрешетки закрепляйте с шагом около полуметра. Благодаря этой системе утеплитель будет оставаться на своем месте.

Устройство обрешетки

Четвертый шаг – укладка влагоизоляционного материала. Закрепите гидроизоляцию с внешней стороны стропильной системы. В качестве влагозащитного слоя чаще всего используется полиэтиленовая пленка. Гидроизоляция будет защищать элементы кровли от атмосферной влаги.

Пятый шаг – укладка финишного покрытия. Кровельный материал выбирайте на свое усмотрение.Оптимальным вариантом в плане соотношения стоимости и качественных характеристик является металлочерепица. Из бюджетных материалов можно порекомендовать шифер или его более современный аналог ондулин.

Монтаж металлочерепицы

После того как вы закрепите выбранный кровельный материал строительство мансардной крыши можно будет считать законченным. Таким образом, в обустройстве рассмотренной системы своими руками нет ничего сложного. Разберитесь в инструкции, и вы успешно справитесь со всеми поставленными задачами без сторонней помощи.

– Мансардная крыша своими руками пошагово

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/krysha/mansardnaya-krysha-svoimi-rukami-poshagovo.html

Ломанная крыша дома с мансардой своими руками

Для небольших частных домов для постоянного проживания, а также дачных, обычно выбирают простые двускатные или ломанные крыши.

Двускатные крыши с прямыми скатами привлекательны с архитектурной точки зрения. Они хорошо сочетаются со стенами при разных углах наклона скатов и имеют простую конструкцию стропильной системы. Однако вписать в двускатную крышу помещения мансарды довольно сложно.

Чтобы разместить достаточно просторную мансарду в доме небольших размеров выбирают двухскатную крышу с ломанными скатами.

Крыша с ломанными скатами имеет более сложную конструкцию стропильной системы. Кроме того, скаты ломанной крыши должна иметь определенные пропорции, иначе крыша будет смотреться некрасиво и уродовать внешний вид дома — «давить дом».

Размеры крыши мансарды

Чтобы дом с ломанной крышей хорошо смотрелся, необходимо правильно подобрать размеры мансардных (нижних) и коньковых (верхних) скатов.

Геометрия ломанной крыши дома с мансардой. 1 — стены дома; 2 — нижний скат; 3 — верхние скаты; 4 — помещение мансарды;

Высота помещений мансарды h1 по строительным нормам должна быть не менее 2,5м. На практике высоту комнат мансарды в дачных домах часто уменьшают до 2-2,2м.

На рисунке показана геометрия ломанной крыши. Если увеличить высоту коньковых скатов, поз.3 на рисунке, то увеличится общая высота крыши, а коньковый скат будет выглядеть непропорционально большим (на рисунке красным цветом слева).

Если увеличить ширину мансарды с B2 до B2‘, не меняя общую высоту крыши, то крыша на доме будет смотреться слишком громоздкой (на рисунке красным цветом справа).

Каких-то определенных правил выбора «красивых размеров» ломанной крыши нет. На внешний вид дома, кроме формы и размеров, оказывают влияние и множество других факторов. Например, изменением цвета и фактуры поверхностей разных частей фасада, а также вставкой декоративных элементов, можно скорректировать облик дома.

Подобрать красивые формы крыши рекомендуется с помощью макета дома. На земле выкладывают доски, повторяя контуры переднего фасада дома в натуральную величину. Передвигая доски контура мансарды добиваются необходимого результата. Снимают с понравившегося макета размеры ломанной крыши дома.

Ориентируясь на снятые с макета размеры вычерчивают эскиз каркаса мансарды. На эскизе указывают размеры каждой детали каркаса и способы соединения отдельных элементов между собой.

Деревянный каркас мансардного этажа

Для сборки каркаса мансардного этажа из дерева целесообразно применять технологию блочного монтажа.

В удобных для работы условиях в горизонтальном положении, на земле или перекрытии, из отдельных деталей собирают крупные части каркаса, а затем устанавливают их вертикально на место. Такой метод значительно ускоряет работы.

Каркас ломанной крыши дома с мансардой. 1 — верхние коньковые стропила; 2 — коньковая накладка; 3 — ригель; 4 — балка чердачного перекрытия мансарды; 5 — нижние мансардные стропила; 6 — каркас боковой стены мансарды; 7 — балка перекрытия этажа дома.

Работы по сборке каркаса мансарды ведут в следующей последовательности.

Сначала собирают продольные рамы боковых стен мансарды, поз.6 на рисунке. Для этого два бруса укладывают друг на друга и пользуясь угольником размечают гнезда для стоек. Пропилы для соединения со стойками  «в пол дерева» выполняют сразу на обеих брусьях обвязки.

Продольная рама каркаса стены мансарды. 1 — брус верхней обвязки; 2 — стойка; 3 — брус нижней обвязки

Место соединения стойки и бруса обвязки  боковых стен рекомендуется укреплять накладкой из фанеры или оцинкованной стали.  Соединение деталей рамы «в пол дерева» с накладками увеличивает жесткость каркаса.

Собранные рамы стен мансарды устанавливают на место в вертикальное положение  и закрепляют временными раскосами. Поверх рам устанавливают балки чердачного перекрытия, поз.4. На балки сверху укладывают временный настил.

Коньковую часть каркаса также предварительно собирают в готовые узлы.  В настил вбивают гвозди, и по ним, как по шаблону, собирают стропильную раму из верхних стропил, поз.1, коньковой накладки, поз.2, и ригеля, поз.3.

Нижние концы стропил (поз.1 и 5) обязательно должны иметь соединение «в упор» с балками, поз. 4 и 7 соответственно. Стропила из досок соединяют с балками из бруса с помощью шипа (узлы А и Г). Для облегчения выдалбливания пазов в балках перекрытий, поз.4 и 7, применяют такой способ:

Выдалбливание пазов в балках ломанной крыши дома с мансардой. 1 — шина цепной пилы; 2 — долото; 3 — паз; 4 — брус балки.

Цепной пилой в брусе делают продольные пропилы. Оставшиеся перемычки между пропилами выдалбливают долотом.

Детали каркаса мансарды скрепляют  строительными скобами, как показано на рисунке, или стальными оцинкованными соединителями на саморезах.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Устройство обрешетки и кровли ломанной крыши

Для крепления кровельного покрытия сверху к стропилам прикрепляют обрешетку. Обрешетку лучше выполнить в виде сплошного настила из обрезных или шпунтованных досок сечением 25 х 150 мм. или древесно-стружечных плит ОСП (OSB) толщиной 10 — 14мм., или фанеры.

Сплошной настил обрешетки увеличивает прочность и жесткость конструкции крыши, улучшает тепло и звукоизоляцию мансарды.  На сплошную обрешетку удобно укладывать практически любой кровельный материал.

Если в качестве кровельного материала применяют жесткие листы черепицы, профнастила, металлочерепицы, ондулина, асбоцемента и других подобных материалов, то обрешетку можно сделать в более экономном варианте — разреженной, набивая на стропила доски или бруски с просветами между ними, поз. 1 и 2 на рисунке.

Ломанная крыша мансарды с кровлей из жестких листов черепицы, металлочерепицы, профнастила и т.п. 1 — бруски контробрешетки; 2 — бруски обрешетки; 3 — паропроницаемая подкровельная пленка; 4 — стропильная нога; 5 — два слоя утеплителя из минеральной ваты; 6 — пароизоляционная пленка; 7 — обшивка скатов изнутри по обрешетке; 8 — кровельное покрытие; 9 — вентилируемый зазор между пленкой и кровельным покрытием; 10 — бруски обрешетки для крепления обшивки

Под настил из штучных кровельных материалов обязательно укладывают подложку из рулонного материала, поз. 3 — гидроизоляционную мембрану. Мембрана служит защитой от конденсата, который может выпадать на внутренней поверхности кровельных листов. Кроме того, мембрана предупреждает проникновение в утеплитель снежной и водяной пыли, которую ветер может задувать в стыки кровли.

В показанной на рисунке конструкции крыши с одним вентилируемым зазором, поз.9, пленка подложки, поз.3, обязательно должна иметь высокую паропроницаемость — не менее 700 г/м2/24час.

Пароизоляционная пленка, поз. 6, наоборот, должна иметь низкую паропроницаемость — не более 0,5 г/м2/24часа.

Полотнища пленок раскатывают и укладывают с нахлестом не менее 10 см.

Требования к устройству обрешетки обычно содержатся в документах производителя кровельного материала. С этими требованиями следует познакомиться заранее. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

Перед устройством обрешетки обязательно проверяют и выравнивают плоскость скатов. Прямую доску прикладывают ребром к стропилам. Выступающие стропила сострагивают, а в местах провалов к боковой поверхности стропила прибивают доску — накладку.

Кровля мансарды из битумной черепицы

В случае применения мягких кровельных материалов, например, битумной черепицы, на пологом коньковом скате ломаной крыши на сплошной настил, под черепицу, укладывают сплошной слой подкладочного ковра из стекловолокна. Ленты стеклохолста кладут параллельно свесу, снизу вверх, с нахлестом не менее 10 см.

Ломанная крыша мансарды с кровлей из битумной черепицы. 1 — сплошной настил с подкладочным ковром; 2 — стропильная нога; 3 — два слоя утеплителя из минеральной ваты; 4 — пароизоляционная пленка; 5 — обшивка скатов изнутри плитами по обрешетке; 6 — кровельное покрытие из битумной черепицы; 7 — вентилируемый зазор между настилом и утеплителем; 8 — бруски обрешетки; 9 — медная или стальная оцинкованная проволока.

На более крутых скатах полосу подкладочного материала, поз. 1, можно укладывать только в один ряд внизу, вдоль свеса крыши. В качестве подкладочного ковра используют и рубероид.

Сплошной настил, поз. 1, чаще всего делают из плит OSB толщиной 10 — 14 мм., фанеры или используют шпунтованные доски. Плиты рекомендуется укладывать длинной стороной перпендикулярно стропилам, что увеличивает жесткость всей конструкции крыши. Короткие стороны плит обязательно должны лежать на стропильной ноге. Плиты прибивают к стропильной ноге гвоздями с шагом 30 см.

Плиты утеплителя из минеральной ваты, поз. 3, укладывают в промежуток между стропильными ногами. Второй слой утеплителя размещают между брусками обрешетки. Общая толщина слоев теплоизоляции в крыше мансарды должна быть не менее 200 мм.

Пароизоляционная пленка, поз. 4, должна иметь минимальную паропроницаемость, не более 0,5 г/м2/24часа. Пленку закрепляют на брусках обрешетки скобами строительного степлера.

Бруски обрешетки, поз. 8, закрепляют поперек стропил с шагом, удобным для монтажа облицовки из гипсокартонных или гипсоволокнистых плит. Толщину брусков выбирают исходя из необходимости укладки между брусками второго слоя теплоизоляции требуемой толщины, обычно 50 — 100 мм.

Обрешетка также служит амортизатором деформаций стропильной системы крыши — она уменьшает передачу деформаций от стропил к обшивке, что предотвращает появление на обшивке трещин.

Для размещения теплоизоляции и повышения амортизирующих свойств обрешетку иногда делают двойной, размещая бруски в два слоя во взаимно перпендикулярных направлениях.

Для формирования вентилируемого зазора, поз. 7, между соседними стропилами натягивают медную или стальную оцинкованную проволоку, поз. 9.

Обшивку скатов мансарды изнутри, поз.5, выполняют влагостойкими листами гипсокартона (ГКЛВ) или гипсоволокнистыми плитами ГВЛВ. Гипсоволокнистые плиты имеют однородную структуру и более прочные, чем гипсокартон. Их использование для обшивки скатов предпочтительнее — меньше риск появления трещин и лучше стойкость к замачиванию плит при протечках крыши.

Плиты обшивки устанавливают длинной стороной вдоль брусков обрешетки — так меньше вероятность появления трещин в покрытии.

Монтаж кровельного покрытия ведут в соответствии с указаниями, изложенными в технической документации производителя. Например, здесь: «Кровля из профнастила» или «Монтаж и укладка битумной черепицы«.

По окончании укладки кровли обязательно монтируют водосточные желоба и трубы.

Источник: http://sami-stroim.com/content/lomannaya-krysha-doma-s-mansardoy-svoimi-rukami

Мансардная крыша своими руками

Оборудование мансардной комнаты существенно увеличивает жилую площадь дома. Даже неотапливаемая комната послужит дополнительной теплоизоляцией жилища.

Изготавливается мансардная крыша в виде ломаной двускатной конструкции, но существует множество других вариантов:

• классическая двускатная крыша характеризуется простыми расчетами, работа по строительству стропил выполнима и для начинающего мастера, ее недостаток – низкий потолок;
• односкатная – простой тип кровли, обеспечивающий одну полноценную стену в мансарде;
• шатровая, имеющая четыре ската одинаковой величины;
• многощипцовая – привлекательная и сбалансированная, но сложная конструкция.

Схема дома с мансардной крышей

Двускатная ломаная мансардная крыша дома позволяет получить достаточную высоту потолков в комнате и расширить комфортную площадь. Для ее постройки потребуется грамотно разработанный проект. Создать его самостоятельно – непростая задача, можно заказать в строительной компании или воспользоваться специальной компьютерной программой. Схема конструкции позволит рассчитать необходимое количество материала для стропил, утеплителя, гидроизоляции, кровельного покрытия. Угол наклона для скатов кровли рассчитывают с учетом рекомендаций производителя кровельных материалов, кроме этого учитываются климатические условия – снежная и ветровая нагрузка.

Особенности двускатной ломаной крыши

Стропильная система ломаной двухскатной крыши

Нижняя часть стропильной системы устанавливается под углом в 60°, ее опорные столбы становятся каркасом для внутренних стен помещения. Угол в верхней части стропил не превышает 45°, что позволяет сократить количество используемого материала, но не в ущерб качеству покрытия. Дополнительную жесткость каркасу комнаты придают подкосы, которые крепятся к балке перекрытия и нижней части стропил.

Утепление мансарды минватой

Слой утеплителя должен составлять не меньше 20 см, такая толщина обеспечит достаточную теплоизоляцию и сохранит комнату от промерзания зимой и излишнего нагрева летом. Недостаточный слой утепления приведет к регулярной потере тепла и подогреву снега. Из-за многократного таяния и замерзания кровельный материал быстро придет в негодность. В летнюю жару для нахождения на незащищенной мансарде потребуется установка мощного кондиционера. Все эти проблемы исключаются при соблюдении норм утепления.

Перед тем как сделать мансардную крышу, древесина, используемая для возведения конструкции должна пройти обработку, защищающую от повреждения микроорганизмами и от возгорания. Важно обустройство вентиляции, позволяющей избавиться от лишней влажности.

Звукоизоляция имеет огромное значение, ведь находясь непосредственно под кровлей, вы будете отчетливо слышать удары по крыше, особенно если используете металлическое покрытие.

Выбор утеплителя

Утепление пеностеклом

В качестве теплоизоляции применяют минеральную вату или пеностекло и пенополистирол. Вспененные материалы не впитывают влагу, как вата, поэтому прослужат дольше. Экструдированный полистирол обладает способностью поглощать звук и станет хорошей звукоизоляцией. Вспененное стекло не горит, морозоустойчиво, не гниет, не пропускает влагу. Минеральная вата доступна по цене, она имеет достаточную толщину для утепления, удобна в монтаже. Упругая базальтовая вата не горит, удобно помещается между стропилами, характеризуется высокой прочностью.

Утепление базальтовой ватой

Необходимые материалы:

• брус толщиной 150×150 мм для балок, 100×150 мм – для мауэрлата, 150×150 мм – для стоек;
• доска 50×150 мм;
• необрезная доска;
• крепежные детали: гвозди, саморезы, уголки, скобы;
• рейки для обрешетки;
• утеплитель;
• рулонная гидроизоляция;
• пароизоляционные мембраны;
• кровельный материал.

В статье не описана конструкция определенного размера. Сколько материала вам потребуется, можно узнать, воспользовавшись калькулятором для расчета мансардной крыши.

Этапы строительства

Сооружение каркаса

1. По периметру строения укладывается опорный брус – мауэрлат. Он крепится к несущим стенам и передает нагрузку со стропил на основание строения. К кирпичным или блоковым стенам мауэрлат крепится при помощи вмурованных анкеров или шпилек. Отметить места для сверления отверстий под крепление можно рулеткой или приложив брус на стену и придавив его до появления вмятин. Под брус обязательно укладывается рубероид для гидроизоляции. Мауэрлат надевается на анкеры и закрепляется гайками.
2. Балки перекрытия представляют собой прочный брус из хвойных пород. Они укладываются на мауэрлат и выходят за периметр стен на 0,5 метра, чтобы увеличить площадь мансарды. Другой способ – крепление в специальные карманы, оставленные в кладке. Концы таких брусьев обязательно покрывают мастикой и рубероидом для защиты от влаги. Балки крепятся саморезами и уголками. Крайние брусья укладывают по уровню, для правильной установки остальных натягивают шнур. Оптимальный шаг балок – 0,6 м, он позволяет укладывать утеплитель без подрезки. Все балки выравниваются по высоте, при недостаточном уровне – подкладывают доски, если брус выступает – его стесывают.
3. К крайним несущим балкам крепятся вертикальные стойки. Их высота и место установки определяется чертежом. После выставления по вертикали с помощью уровня и отвеса, стойки на время фиксируются укосинами из доски. После закрепления крайних стоек, между ними протягивается шнур, по которому устанавливаются остальные брусья. Каждая стойка ставится на балку и временно закрепляется, получается два параллельных ряда.
4. Стойки скрепляются прогонами – досками, этот элемент необходим для придания жесткости конструкции. Сверху прогона помещают ригель, который соединяет стойки на противоположных сторонах. Затяжка крепится к стойкам металлическими уголками. Комплекс этих элементов ограничивает помещение мансарды. Чтобы сделать конструкцию прочнее впоследствии устанавливают подкосы.
5. Перед установкой нижних стропил изготавливается шаблон, облегчающий работу. Чтобы каждый раз не проверять, как правильно отпиливать верхнюю часть стропил, берут доску и, приложив к прогону, обрезают под нужным углом. Это и будет шаблон. В нижней части стропил, которые крепятся к мауэрлату, вырезается паз. Если нижние стропила опирается на вынесенную балку, они подрезаются по месту и крепятся уголками, саморезами и гвоздями.
6. Перед тем как построить верхние стропила, необходимо отметить центр кровли. Для удобства можно прибить доску к мауэрлату и торцевой затяжке, она послужит ориентиром для выравнивания стропил. Чтобы иметь возможность выполнить обрезку верхних стропил на земле, изготавливают шаблон. Для этого берут доску и прикладывают к прогону и отпиливают под углом. По шаблону выполняются все стропила, при правильной установке стоек, они все имеют одинаковый размер. Верхняя часть висячих стропил крепится металлическими пластинами или обрезками доски. Места стыковки с прогонами скрепляются уголками. Первыми устанавливаются крайние стропильные ноги, затем остальные. Подвесные стойки из бруса размером в 25×150 мм соединяют места крепления стропил друг с другом и затяжку.
7. Нижние стропила требуют укрепления подкосами, для этого используют доску, прикрепленную болтами к стропилу и несущей балке. После установки всех подкосов убирают временные опоры. Собрав полностью стропильную конструкцию, зашивают фронтоны.

Укладка кровельного пирога

На стропильную конструкцию при помощи степлера крепится мембрана пароизоляции. Расстилание полотен начинается от карниза, необходимо их укладывать с нахлестом в 15 см и закреплять скотчем. Сверху настилается утеплитель, материал плотно укладывается, не допускается оставление зазоров. Для фиксации утеплителя набивается обрешетка. Она выполняется из планок, ширина которых от 10 до 15 см, а толщина ‒ 5 см. Эта часть работы заканчивается при внутренней отделке помещения.

С наружной стороны на стропила крепится гидроизоляция, защищающая кровлю от попадания воды. Материал фиксируется обрешеткой, на которую будет крепиться кровельное покрытие. Шаг между планками зависит от вида материала. Мягкая кровля нуждается в сплошной обрешетке, поэтому вся площадь мансардной крыши зашивается листами фанеры, обеспечивающей ровную и прочную основу.

При обшивании фронтонов оставляют место для окон, если они предусмотрены в конструкции.

Кровля крыши

Работа над самостоятельным возведением крыши – сложный и кропотливый процесс. Использование опыта мастеров, которые делятся секретами строительства в предоставленном видео, поможет понять последовательность и нюансы установки кровли.

В этом видео показано, как сделать мансардную крышу дома:

Автор этого видео расскажет, как рассчитать схему мансарды с учетом нагрузок на нее:

Фото

Мансардная крыша деревянного дома

Сложная конструкция крыши

Необычная мансарда

Над баней

Ломаная кровля

Двускатная мансардная кровля

С балконом

Источник: https://kakpravilnosdelat.ru/mansardnaya-krysha-svoimi-rukami/
