Как сделать мансардную крышу дома своими руками, видео, чертежи

Мансарда в помещении не только обеспечивает прибавочную обжитую площадь, но и создаёт уютную атмосферу, облагораживает общий вид здания. Благодаря тому, что создаётся «воздушная подушка», наличие мансарды обеспечивает сохранение тепла внутри самого капитального помещения, несмотря на то, что она может быть использована жильцами только в жаркое время года, а в холодное – не отапливаться. При сооружении дополнительного помещения нужно учитывать, что мансардная крыша своими руками может быть сделана, однако, самостоятельные работы могут осложняться сложностью конструкции и её размерами, поэтому лучше обратиться к услугам профессионала.

Типы верха мансарды

Модификации крыш бывают разнообразными, но наиболее часто используемыми стали двускатная, либо ломаная модификация. По своей организации они имеют между собой различия.

Предварительно, перед тем как сделать мансардную крышу дома своими руками, следует решить, какая из двух модификаций более предпочтительна для конкретного дома, а также более проста в установке в отдельно взятом случае, необходимо изучить особенности обоих сооружений. При построении мансарды необходимо понимать, какой тип опорного приёма предпочесть из двух имеющихся.

Крыша любого строения является одним из двух вариаций стропильных систем, либо наслонная конструкция, либо висячая. Обе эти конструкции имеют свои признаки, их выбор зависит от размещения несущей стены здания.

Тип висячего устройства верха

Такое название носит организация стропил, базой для которой служат только крайние базовые стены строения. Такая модель используется в том случае, если у строения нет иных капитальных перекрытий кроме внешних стен. Использование этой конструкции допустимо с учётом, что между обеими капитальными основами дистанция не превышает восьми метров, причиной этому – ощутимое утяжеление на основание несущих конструкций. Как вы поняли данную нагрузку следует снизить. Для этого можно использовать следующие приспособления:

подкосы;
ригели;
бабки;
затяжки.

Балки, которые используется, например, для перекрытия подтягиваются посредством подкосов к опорным ногам, а затяжка подвешивается бабкой к верхнему узлу. Для перекрытия в данном типе сооружения применяют отесанные бревна или широкие перекладины, помещённые на ребро. Профилю необходимо быть не меньше 100 на 200 мм. Для того чтобы соблюсти необходимые габариты, рекомендуется обратиться к специалисту для выполнения всех расчётов, пол в комнате мансарды должен быть надёжным.

Тип наслонной конструкции

В отличие от предыдущей схемы, конструкция монтируется не только на обе опорные внешние стены, но и на основательные перекрытия, размещённые на базисе. Поэтому перед тем, как построить мансардную крышу своими руками, требуется заранее запланировать постройку самой мансарды, а именно, устройство фундамента. В том случае, если основание делается ленточное, на котором уже планируется поднимать несущие перегородки, то наслонная система является оптимальным вариантом.

В этом случае сооружение выдерживает внушительные нагрузки и имеет в этом плане преимущество перед висячей схемой, кроме того, обеспечивает мощное основание для брёвен и палубы строения. Благодаря базовым перекрытиям наслонная конструкция обладает дополнительной опорой. При выборе строителем ломаного варианта покрытия для мансарды можно применить смешанную систему организации кровли, при которой боковые стропила – наслонной системы, а верхние – по висячему способу.

Категории крыш у мансардного строения

При возведении здания из блоков или кирпича, зачастую передняя часть мансарды строится из того же самого материала. Главный плюс в том, что строителю не нужно рассчитывать размеры элементов верха, собирать их и перемещать на стену. Однако необходимо помнить, что мансардная крыша своими руками предполагает предварительную тщательно разработанную схему строения. При такой схеме фундаменту необходимо быть крепким и толщина стен соответствующая, так как при таком фронтоне идёт огромное утяжеление на базовое здание.

https://www.youtube.com/watch?v=2fSdhbpgj7Y

Давайте разберём такую ситуацию. Вы решили использовать мансарду как часть вашего жилого помещения, что для этого понадобится. Для начала определитесь как вы хотите её эксплуатировать. Если круглогодично и в качестве жилой комнаты, то для вас наиболее приемлемым вариантом станет лицевая стена выложенная из кирпича или пеноблоков.

Для обеспечения оптимальной высоты мансардной комнаты под двускатной крышей, скаты необходимо выполнить под углом 45-50 градусов, исходя из ширины торцевой части здания. При меньшем угле жилое пространство помещения значительно уменьшается.

Во избежание построения неоправданно высокой крыши, что приведёт к перерасходу материалы, утяжелению конструкции и значительной парусности крыши при сильном ветре, увеличивать крутизну скатов не рекомендуется.

Сооружение двускатного покрытия более упрощенно, чем у ломаной конструкции, по причине использования ровных стропил от верха до обреза стен, и отсутствия дополнительных соединений и перегибов. Но ломаное устройство обладает своими преимуществами, она разрешает организовать высокие потолки в этой части жилища и просторное помещение.

Монтаж ломаной системы намного сложнее по всем показателям: в проектировании, в укладывании покрытия кровли, в исполнении, но в этом случае строение получает внешнюю солидность, а под крышей образуется значительное пространство.

Усложняет монтаж ломаной конструкции наличие большого количества соединяющих узлов, необходимо выполнить все связки согласно правилам, только в этом случае вся конструкция будет надёжная и неподвижная.

Такая конструкция предусматривает значительное количество непростых сочленений составляющих. При том обстоятельстве, если строение выполняется из кирпича или камня, то передние части могут быть заблаговременно возведены, как в первоначальной версии мансарды, в процессе основной кладки.

Для создания опорной системы в этом случае надлежит организовать промежуточные опоры и к ним подпорные соединения, ориентируясь на уже сделанные фронтоны. Перед тем, как реализовывать свою задумку необходимо подготовиться. Чтобы построить мансардную крышу своими руками требуется чертежи проекта всей конструкции.

Их следует разработать заблаговременно, на них должны быть отображены размеры, и лишь после этого необходимо организовать закупку материалов для выбранной постройки из вышеописанной схемы.

План мансардного помещения

Проектные габариты для двускатного верха мансарды

Для того чтобы правильно расположить все элементы в общей модели необходимо за точку отсчёта взять фигуру с прямыми углами, например от квадрата или прямоугольника – профиля создаваемого помещением мансарды.

Взяв за основу параметры высоты и ширины комнаты практически невозможно сделать ошибку в значении углов, под которыми будут располагаться скаты верха, все подпорные элементы, стропила и расположение вершины. После вычисления этих параметров необходимо сразу же перенести цифровые данные на чертёж. В самом начале определяется середина ширины передней стены.

Взяв эту величину за основу, необходимо определить показатели высоты конька, потолка мансардного помещения, габариты свеса карниза и размещение основ-стен.

Любая из конструкций подразумевает необходимый объём соединительных сочленений, различной модификации, поэтому каждую связку необходимо прорисовывать отдельно, для того чтобы в деталях видеть соединения всех узлов, которые сходятся в точке.

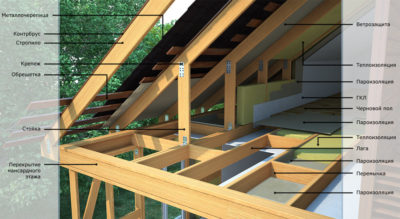

Функциональные компоненты стропильной организации верха мансарды

Каждая опорная схема вмещает в себя основные звенья и дополнительные, необязательные в ряде конструкций. Основными составляющими крыши мансарды являются:

брёвна перекрытия – это основа для других элементов стропильной конструкции, их монтируют на опорные стены здания;
опорная нога, которая при двускатной крыше прямая, а в ломаной схеме образованная из двух составляющих. При такой схеме верхняя опора носит название коньковой, так как формирует верхнюю точку крыши – конёк, стены мансарды образованы стропилами, которые называются боковыми;
шпала или коньковая доска является обязательным элементом двускатной крыши, исключением иногда может выступать, например, когда применяется монтаж ломанной конструкции;
мауэрлат крепится к базовым боковым стенам здания и представляет собой мощный легель, на который монтируются опорные ноги;
для укрепления и двускатной, и ломаной конструкции необходимы опорные элементы – стойки. При ломаной схеме присоединяются боковая и верхняя опоры, а при сооружении двухскатной крыши стойка является базисом для обшивки и утепления стен помещения;
скосы или связующие диагональные части вспомогательно крепят продольные балки или стойки и опоры, таким образом, конструкция получается более монолитной.
Балки для перекрытия чердака рассчитаны для соединения стоек. Они считаются главной основой в мансардах всех типов.
в ломаной конструкции верха предусмотрены межстропильные прогоны, которые нужны для придания конструкции твёрдости.

Для того чтобы иметь уверенность, что созданный замысел выполнен верно, рекомендуется проконсультироваться с экспертом. Он сможет проверить, насколько правильно рассчитаны все показатели всего здания. Также, существуют различные обучающие системы не для профессионалов, разработанные с консультативной целью, вы с ними можете ознакомиться посмотрев видео мансардная крыша своими руками пошагово на нашем сайте.

Характеристика материалов для выполнения мансардной крыши

После подготовки чертежа, исходя из зафиксированных в нём размеров, можно начинать высчитывать количество материалов, которые необходимы для работы. Выбор материалов должен быть с учётом требований экологичности и противопожарной техники. Деревянные элементы нужно обрабатывать специальными пропитками для снижения горючести материала. Для сооружения конструкции необходимо будет приобрести:

дерево для опорных ног, профиль подбирается исходя из расчётов;
в зависимости от выбранной опорной системы перекладина, которая имеет профиль или 100 на 15 мм, или 150 на 200 мм, кроме того нужно учитывать дистанцию между капитальными конструкциями стен;
для укатывания мауэрлата приобретается шпала профилем 100 на 150 или 150 на 150 мм;
брёвна для стоек 100 на 100 или 150 на 150 мм;
палуба чернового пола осуществляется из необрезной доски, кроме того она понадобиться для ряда крепёжных элементов;
необходимо закупить различную крепёжную фурнитуру и лист из металла для резки накладок толщиной не менее 1 мм;
материалы для гидроизоляции, термоизоляции и пароизоляции, пиломатериал и укрывной уплотнитель. Расчёт сечения стропил.

Основные внешние утяжеления лягут на стропила, которые являются составляющими кровли, поэтому к их профилю выдвигаются определённые требования. Габариты нужного пиломатериала зависят от ряда параметров, таких как: дистанция между опорными ногами, их расстояние между опорой, а также от нагрузки снега и ветра, которая по всей территории нашей страны различается, относительно местности.

На всей территории России выделено всего восемь различных зон, в зависимости от снеговой тяжести и её интенсивности. Конечная зона является экстремальной с точки зрения погодных условий и для организации мансарды не пригодна.

Таким образом, при достаточной подготовке и изучении всех аспектов монтажа крыши мансардного помещения, а также правильной подготовке необходимых чертежей и консультации со специалистом, соорудить самостоятельно кровлю мансардного помещения возможно.

Загрузка…

Источник: https://pochtidoma.ru/stroitelstvo/krysha/mansardnaya-krysha-svoimi-rukami/

Строительство мансардной крыши: отличия стропильных систем, этапы монтажа, фото

Сегодня мы расскажем о популярных решениях устройства мансардных крыш, их возможностях. Ознакомившись с иллюстрациями, схемами стропильной системы, Вы получите чёткое представление об их устройстве. А изучив основы расчета сможете оптимизировать расходы на пиломатериал. Получите информацию о важных моментах планировки пространства. Узнаете в какой последовательности монтируется стропильная система мансардной крыши.

Мансардная крыша это сложная конструкция, и требует тщательных расчетов

Чертежи стропильной системы

Любое упоминание о мансарде ассоциируется с объёмной «пятиугольной» крышей, в которой можно жить, но существуют и другие варианты.

Односкатная

Предельно простая, надёжная односкатная мансардная крыша. Благодаря прямолинейным формам выглядит скромно, но элегантно. Особой респектабельности добавляют большие панорамные окна «в пол», ведь такая конструкция не просто позволяет, а провоцирует их установку.

Дом с односкатной крышей, с окнами почти на всю стену

Стропильная система очень проста: прямые стропила единственного ската опираются на мауэрлат противоположных стен разной высоты, а если необходимо на промежуточные опоры. Пропорции стен подбираются под уклон в 35-45 градусов, что гарантирует устойчивость ветровым нагрузкам и нормальный сход снега.

Схема односкатной крыши для мансарды

Объём задействуется эффективно – при желании, это дополнительный полноценный этаж, так как полезная площадь равна площади предыдущего этажа.

Двускатная

Относительно несложная широко распространённая крыша. Выглядит незатейливо, но внушает доверие, так как поддерживает традиции характерные русскому стилю. Как следствие, специально под мансарду проектируется редко, чаще адаптируется в готовом виде.

Двускатная крыша – традиционная, и чаще всего выбор падает на нее

Конструктивно проста – технические характеристики и стропильная система как у обычной двускатной крыши. Прямые стропила опираются на мауэрлат, под углом сведены в конёк. Фронтоны треугольной формы, прямые, отвесные, практически всегда остеклённые, часто с выходом на балкон.

Чаще всего применяют подобную схему для обустройства мансарды в небольшом доме с двускатной крышей

Полностью задействовать объём проблематично, но можно, даже нужно. Полезная площадь сравнительно невелика, потолок обычно «ломаный». Однако, умелой компоновкой мебели, смелыми дизайнерскими решениями недостатки можно обратить в достоинства.

Ломаная

Самый популярный вариант – ломаная крыша с мансардой. Что совсем неудивительно – несмотря на сложность он наиболее удобный и практичный. Габаритные формы и ломаные линии символизируют основательность и профессионализм. Внешний вид этой крыши «по умолчанию» ассоциируется с «мансардой». Это вполне естественно – она целенаправленно проектируется под жилое помещение.

Чтобы добавить пространства на мансардном этаже предпочтение отдают ломаной крыше

Стропильная система достаточно сложная, но её достоинства стоят затраченных средств и усилий. Характерные пятиугольные фронтоны, с функционалом как у двускатной крыши – та же возможность вставить окна, устроить выход на балкон.

Схема более сложная, но дает больше пространства

Просторная мансарда крыши частного дома. Объём задействуется по максимуму – при полноценной высоте, полезная площадь помещения равна или немногим меньше, чем у предыдущего этажа.

Это может быть интересно! В статье по следующей ссылке читайте про виды крыш.

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

Разница между ломаной крышей и двускатной существенная

После чего ведётся конструктивный расчёт, где учитываются факторы:

Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
Ветровые нагрузки. Являются переменными, действуют на все элементы.
Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты. Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки. Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

Шаг стропил соответствует размерам утеплителя.
Ширина стропил соответствует толщине утепления.

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: все этапы работ – от осмотра до восстановления кровли.

Планировка

Лестница – ключевой момент. Её положение нужно увязать с будущими балками перекрытия. Если позволяет шаг стропил – просто ориентируем её между балками. В противном случае проектируем на мансарду надёжный удобный вход.

На стадии планирования полезно продумать интерьер. На этом этапе принимаются решения о перегородках и дополнительном естественном освещении – мансардных окнах. Конечно, о декорировании думать рано, но инженерная часть должна проясниться – какой функционал будет реализован.

На мансарде можно обустроить кабинет с уголком для занятий музыкой

Ведь особенности таких помещений: ломаные-наклонные потолки, их уменьшенная высота, необычные стены и нестандартное освещение.

Поэтому необходима конкретная планировка помещений, а в них, правильно распределение – зонирование пространства:

Для основной жизнедеятельности, отводятся светлые и хорошо проветриваемые помещения.
Некомфортные участки оборудуются под места хранения.
«Необычные условия» отдать в распоряжение детей.

Дизайн интерьера и окончательный уют создаются умелым использованием потенциала отделочных материалов, мебели и аксессуаров.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата. Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев.

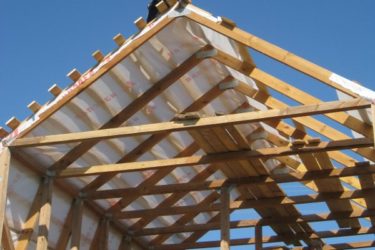

Стропильная конструкция мансардной крыши

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
Сразу настилается черновой потолок, или временный настил для безопасной работы.
Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
Поверх прогонов укладываются затяжки.
Монтируются нижние стропила.
Временные раскосы меняются на постоянные ветровые связи в продольном положении.
Устанавливаются верхние стропила.
Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадь

Об особенностях расчета мансардной крыши в видео:

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Прочитать позже

Отправим материал на почту

Автор статьи

Исполнительный директор в кровельной компании

Тимур Дементьев

Источник: https://m-strana.ru/articles/mansardnaya-krysha-vidy-chertezhi-raschet-sborka/

Как сделать ломаную мансардную крышу своими руками

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крышиСтропильная система ломаной крышиПроект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.
Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.
Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.Полувальмовая мансардная крыша
Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

Возможность обустроить более высокие потолки.
Высокий уровень защиты от атмосферных осадков, ветра.
Легкий сход снега со скатов.
Помогает сберечь тепло.
Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышейЛоманая крыша с мансардными окнами

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

Важная задача – расчёт высоты конькового соединения, так как от него зависит высота будущих потолков. Учитывайте, что от конька до потолочных перекрытий должно быть около 1,5 м.
Следующий этап – определение высоты потолка. Для комфортного использования лучше заложить ее на уровне 2-2,2 метров.Зависимость высоты потолка мансарды и угла скатов крыши
Определение уклона верхней части ската. На чертеже проводится линия потолка, от конькового соединения в обе стороны проводятся прямые до пересечения с этой линией. С помощью транспортира определяется их угол, его значение лучше сразу зафиксировать на рисунке. Обычно этот параметр находится в пределах 20-30 градусов.
Определение уклона нижней части ската. От нижнего карниза кровли на чертеже отступают расстояние равное длине свеса (40-50 см). От конца верхнего ската до этой точки проводится прямая. Угол также замеряется транспортиром, он обычно имеет значение 50-60 градусов.
Очерчиваются стены мансарды. Определяется ее линейные размеры и общая площадь.

Проект ломаной двухскатной крыши с размерамиКонструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

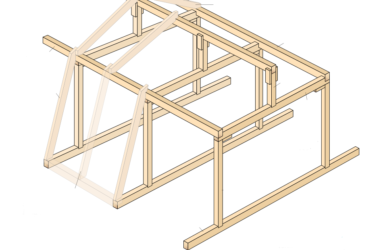

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.
Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.
Установка висячих стропил
Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.
Установка наслонных стропил
Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

Первая полоса пленки укладывается на нижнюю часть стропил и закрепляется контр-обрешёткой. Нахлёст между полосами должен быть не менее 10-15 см.
Затем налаживается непосредственно обрешетка из необрезной доски с шагом, рассчитываемым согласно ширине кровельного материала. Если будет настилаться мягка кровля, к примеру, ондулин или шинглас, необходимо создание сплошной обрешетки из влагостойких фанерных листов.
Если готова обрешетка, то можно приступать к настилу кровельного материала. Его начинают монтировать, начиная от карниза, вверх к коньковому перекрытию, задавая нахлёст 10-15 см.
Сверху место соединения кровельных листов закрывают коньковой доской.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

-инструкция

Источник: http://KrovlyaKrishi.ru/vidy-krysh/lomanaya/mansardnaya-krysha-svoimi-rukami.html

Как сделать мансардную крышу своими руками – пошаговое руководство с пояснениями

Устройство мансарды позволяет расширить полезное пространство дома. Конструкция с высоким скатом крыше будет смотреться солидно, а ее постройка потребует меньших усилий, чем возведение двухэтажного здания. В статье пойдет речь о том, как сделать мансардную крышу дома своими руками.

Разновидности стропильных конструкций и крыш

То, как сделать мансардную крышу дома, зависит в первую очередь от предполагаемой конструкции крыши.

Встречаются 2 разновидности крыши для организации мансарды:

Стандартная двухскатная. В конструкции крыши присутствует 2 наклонных ската. Фронтоны в данном случае треугольные.
Ломаная крыша. Оба ската в такой конструкции делятся еще на 2. У фронтонов пятиугольная форма.

Как сделать мансардную крышу

Устройство двухскатной крыши значительно проще. Но стоит понимать, что мансарда в такой конструкции выйдет маленькой и с низкими потолками. Поэтому для выполнения поставленной задачи предпочтительнее ломаная крыша с углом скатов от 40 до 45 градусов. И чем меньше наклон, тем получится больше мансардное помещение. Но в таком случае необходимо дополнительное укрепление конструкции, смежные балки между стропилами.

Можно выделить 2 разновидности стропильных конструкций:

Наслонные конструкции. В таком случае только крайние стены служат опорой для стропил.
Висячие конструкции. В них дополнительная прочность придается за счет капитальных перегородок, на которых опираются стропила.

Наслонный вариант получится реализовать, если отсутствуют такие перегородки. Но в таком случае на несущие стены придется очень высокая нагрузка. Поэтому разрешается устанавливать наслонные конструкции только в том случае, если расстояние между капитальными стенами не больше 8 метров. Если это не так, то предпочтительнее организовывать висячие стропильные системы.

Как построить крышу мансардного типа с ломаным скатом? Для этого в основном устанавливают комбинированные типы конструкций. В них верхние стропила монтируют висячим образом, остальные — наслонным. Такая конструкция наиболее рациональная для зданий с малым уклоном крыши.

Чтобы организовать мансардное помещение с потолками в 2.5 метра, нужно сделать крышу с высотой до излома в 3.1 метра. Предпочтительный уклон конструкции — 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Монтаж мауэрлата своими руками

Мауэрлатом в строительстве называется нижняя опора крыши, которая устанавливается сверху на несущие наружные стены. Она позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двухскатной конструкции необходимо зафиксировать мауэрлат с двух сторон здания там, где размещены стропила. В таком случае будет распределена нагрузка с крыши по поверхности стен. Если конструкция крыши относительно легкая, то возможна установка мауэрлата под стропильными ногами. В остальных случаях он размещается по всему периметру стен.

Необходимо заготовить брус из дерева хвойных пород, которое пойдет на изготовление мауэрлата. Рекомендуется нанести на материал гидроизоляционный слой. Рубероид или битум отлично подходят для выполнения задачи.

Для монтажа мансардной крыши своими руками к основанию используются резьбовые шпильки, рассчитанные на широкую шайбу. В его конструкции нужно проделать отверстия, соответствующие размеру крепления. Шаг сверления не должен превышать 2 метра.

Теперь рассмотрим вариант, как сделать крышу мансарду своими руками, если дом кирпичный. Для установки мауэрлата на кирпичные стены используются деревянные пробки. В кладке желательно оставить карманы — специальные зазоры для закладки конструкции. В таком случае процедура монтажа будет легче. В кирпичной кладке можно разместить катанку, к которой получится без проблем прикрутить мауэрлат к основанию. Если планируется возведение дома из бетонных плит или газобетона, то необходимо установить армопояс со шпильками из металла. Причем их длина должна быть такой, чтобы хватило на установку мауэрлата с последующей затяжкой контргайкой.

В деревянных конструкциях возможна замена стандартной опоры на брус либо верхнее бревно сруба. Это еще один способ, как правильно сделать мансардную крышу.

Монтаж прогонов и подкосов

Прогоны — дополнительные горизонтально расположенные балки, предназначенные для укрепления конструкции.

Виды прогонов:

Боковые. Такие прогоны размещаются по всему скату кровли. Их количество зависит от площади поверхности, а также ее уклона.
Коньковые. Используются в качестве опоры верхней части стропил. Коньковые прогоны необязательно использовать для ломаных крыш.

Инструкция постройке мансардной крыши своими руками пошагово:

Первый шаг — укладка мауэрлата.
Затем нужно разместить временный настил на крыше, чтобы было удобно по ней перемещаться.
Теперь идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
Когда каркас завершен, на него нужно уложить стропила 50×150 мм. Подкосы позволят придать конструкции жесткости.

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
Жесткое. В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.

Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Как построить крышу правильно

Рекомендация: чтобы понимать расположение верхних стропил, стоит сделать временную стойку из брусьев. Она закрепляется на мауэрлат, чтобы ее верх располагался по центральной линии крыши. Данная конструкция будет подсказкой при выравнивании верхних стропил, что сильно облегчит задачу.

Необходимо делать верхнюю часть мауэрлата скошенной. Желательно предварительно смастерить из доски потоньше. Затем ее нужно приложить к прогону и обвести ее контуры. А уже по полученной форме выполнить запил. Такой подход позволит сделать работу более аккуратно. Теперь вы знаете, как построить мансардную крышу своими руками.

Источник: https://kryshadoma.com/cherdak/kak-sdelat-mansardnuyu-kryshu-svoimi-rukami-poshagovoe-rukovodstvo-s-poyasneniyami.html
