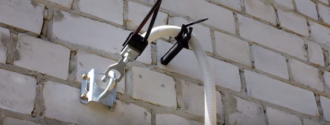

Как крепить провод СИП на стене дома?

Крепления СИП кабеля для различных поверхностей

Провода ЛЭП – это наиболее простой и недорогой способ передачи электроэнергии на любые расстояния. В электрических сетях до 1000 В ЛЭП располагаются вдоль улиц больших и малых поселений. На опорах крепятся изоляторы с наиболее дешевыми алюминиевыми проводами. И уже от них делаются ответвления в дома. Для подобных ответвлений от магистральных проводов широко используются самонесущие провода. Как выполнить крепление таких проводов к различным опорам?

Для чего нужны СИП

Самонесущие провода с изолированными жилами сокращенно обозначаются как СИП, то есть Самонесущий Изолированный Провод. Он представляет собой витую пару и устойчив к продольным нагрузкам.

До появления этой разновидности проводов компенсация продольной нагрузки возлагалась на трос. Он являлся опорой для изолированного провода, закрепленного вдоль этого троса.

Монтаж таким способом занимал больше времени и технически получался сложнее в сравнении с монтажом новых проводов.

Собственно, по этой причине их и придумали. Теперь они применяются повсюду там, где по тем или иным причинам невозможно использовать более дешевые оголенные провода. Поэтому их располагают вблизи сооружений и в окружении деревьев.

Если бы провода были оголены – деревья, особенно в сырую ветреную погоду, могли бы прикоснуться к ним и вызвать короткое замыкание. Для монтирования СИП используется специализированная арматура.

Ее элементы адаптированы для расположения на стенах домов и опорах (столбах).

Технические характеристики СИП-проводов

Состав арматуры

Поскольку опоры для самонесущих-ИП бывают различной конструкции, в соответствии с ней выбирается и часть арматуры для монтирования к этим опорам. Арматура и непосредственно СИП в связке образуют цепочку. Она начинается на опоре и заканчивается на стене дома. Первое звено – это кронштейны, которые располагаются на деревянных, стальных и железобетонных столбах.

Кронштейн удерживает следующее звено – зажим анкерный. Затем из элементов арматуры следуют зажимы промежуточные поддерживающие. И завершается эта арматурная цепочка креплением на фасаде здания (стене). Это так называемое фасадное крепление.

Кронштейн Разновидности кронштейнов для самонесущих ИП Анкерный зажим для СИП Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим Еще один анкерный зажим для СИП Анкерный зажим Разновидности анкерных зажимов для СИП Промежуточные зажимы Разновидности промежуточных зажимов для самонесущих-ИП Разновидности фасадных креплений для СИП

Делаем оптимальный выбор элементов для крепления

Показанные на изображениях модели – это лишь часть из того, что производится в мире для монтирования самонесущих-ИП.

По этой причине у продавцов в наличии может оказаться та продукция, которая действительно предназначена для крепления этих проводов, но не оптимальна для конкретного покупателя.

При выборе элементов монтирования надо учитывать, с какой целью СИП используется. Например, силовые провода могут нагреваться, поскольку в них допускается температура жил до 90 градусов Цельсия.

По этой причине нужна и соответствующая подборка элементов для монтирования. Кронштейны фасадного крепления для таких проводов должны обеспечивать большее расстояние до стены для наилучшего охлаждения провода. Опытные электрики, которые выполнили большое число инсталляций самонесущих-ИП, рекомендуют широко распространенные марки СИП с жилами 16 и 25 кв. мм крепить зажимом (далее на изображении).

Зажим для СИП Зажим для СИП Этот зажим не рекомендуется использовать для СИП-2

Причин этому две. Китайские зажимы этой модели содержат непрочную скобу, которая ломается, и в результате этого провод может оторваться. Другой недостаток этой модели, даже если она не китайского производства, а от известного бренда, состоит в том, что жилы провода после зажима расположены слишком близко от кронштейна. Поэтому неудобно выполнять монтажные работы. Особенно при фасадном креплении.

Скоба зажима и места ее разлома (их касаются пальцы) Модель анкерного кронштейна, рекомендуемая для широкого применения

На изображении выше показан недорогой и удобный анкерный кронштейн. Это справедливо, потому что для монтирования его на столбе нужна всего одна лента. Также и на стене дома его возможно закрепить всего одним метизным креплением.

Прочность таких соединений достаточна для большинства ситуаций, связанных с монтированием самонесущих-ИП как на столбах, так и на стенах.

Поэтому не имеет смысла применять более массивные, дорогие и сложные в установке модели кронштейнов.

Важные нюансы монтажа

1. Нельзя использовать один анкерный кронштейн для двух зажимов самонесущих-ИП. Усилие со стороны провода должно быть приложено наиболее соосно кронштейну. Составляющая силы, направленная в сторону будет воздействовать на кронштейн разрушающе. Один провод СИП – один кронштейн. Это правило нельзя нарушать.
2. Если никак нельзя избежать бокового усилия в кронштейне, рекомендуется использовать его специальную модель с прикреплением в трех или четырех точках, расположенных по углам основания воображаемой пирамиды, в вершине которой расположена точка контакта кронштейна и зажима.

Пример модели кронштейна, рекомендуемой для самонесущих-ИП, присоединенного под углом к нему

1. Для монтирования на столбах лентой рекомендуется применять такие кронштейны, у которых большие ограничительные выступы для удерживания ее. Со временем появляется люфт, который обусловлен растяжением ленты. Если выступы маленькие, кронштейн может соскочить с места крепления.
2. На прямых участках рекомендуется применять поддерживающие зажимы. Они в основном дешевле, потому что их конструкция проще, чем у анкерных. Но на прямых участках этого достаточно.
3. Для монтирования анкерного зажима на стене дома выбирается место, защищенное от падения снега и сосулек.
4. Монтирование СИП делается с учетом расстояний, которые обязательно соблюдаются.

   Если стена дома, на которой крепится анкерный кронштейн, удалена от столба больше чем на 25 метров, для самонесущих-ИП нужна дополнительная промежуточная опора.

5. Расстояние от поверхности земли до кронштейна делается 2,5 метра или больше, а на улице до провода между опорами – 5–6 м.

Расстояния, которые надо соблюдать при подключении проводом самонесущих-ИП

1. Нормированы также расстояния до окон, балконов и крыши. Они наглядно показаны на изображении далее.

Расстояния, которые необходимо соблюдать для СИП, если провод проложен по стене жилого дома.

До нее от провода должно быть не менее 6 см

На изображениях выше не показано еще одно расстояние, обязательное к соблюдению. Если провод расположен под углом к стене, а кронштейн закреплен на ней ближе 10 сантиметров к углу дома, со временем, особенно если стена кирпичная, она растрескается и кронштейн выпадет. Монтирование кронштейна к любой стене рекомендуется на саморезах с шестигранной головкой. Диаметр самореза выбирается не меньше, чем под посадочное отверстие в кронштейне.

1. Газовые и водопроводные трубопроводы также должны оставаться на удалении от самонесущих-ИП, проложенных по стене соответственно на 0,4 и 0,1 метра.
2. Если стена дома деревянная, провод прокладывается по стене в металлическом гофре. Но при этом обязательно прогнозируется температура жил и, если она выше нормы, надо применить СИП с увеличенным сечением жил.

Самонесущие-ИП на бетонном прямоугольном столбе СИП на бетонном круглом столбе Самонесущие-ИП на деревянной опоре Монтирование СИП (3 фазы и ноль) на кирпичной стене Монтирование самонесущих-ИП на деревянной стене

В заключение на изображениях выше – несколько вариантов монтирования на столбах и стенах домов.

Крепление провода сип к стене дома

Количество человек на сайте:3

Как подключить частный дом СИПом

Роголев Э.Г.

Дата: 2010-05-04

В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить.

На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ.

В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке.

На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома.

В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. В соответствии с ПУЭ 1.7.102.

На концах ВЛ или ответвлений от них длиной более 200 м, а также на вводах ВЛ к электроустановкам, в которых в качестве защитной меры при косвенном прикосновении применено автоматическое отключение питания, должны быть выполнены повторные заземления PEN -проводника.

Более подробную информацию о повторных заземлениях вы найдёте в статьях про защитные заземления.

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли.

От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе).

Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка – главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким.

Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм.

Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

количество просмотров: 16753

Проводка электроэнергии к частному дому по воздуху

Провести ответвления электропитания по воздушной ветке можно от трансформаторной подстанции и понижающего трансформатора. Подвести к частному дому электроэнергию можно, поставив дополнительные столбы, и осуществив монтаж проводов на столбах. Это так называемая «воздушка» в частный дом. Другой вариант – прокладка подземной ветки рытьем траншеи. Выбирать тип проведения коммуникации необходимо, отталкиваясь от:

• Геолого-геодезических особенностей местности
• Отдаленности дома от распределительного ВЛ
• Наличие лесопосадок на расстоянии к дому
• Наличие подземной сети коммуникаций и прочее.

Каков бы не был выбор, прокладывать ответвление придётся посредством подключения шнура к имеющейся воздушной ветке.

Разновидности фасадного крепления для СИП

Все знают, что электропроводящие провода по наружным стенам зданий приходится прокладывать ненамного реже, чем внутреннюю проводку. Количество разных вредных воздействий на них при этом на порядок выше, чем во внутренних помещениях.

Чтобы максимально обезопасить электропроводку, проходящую по внешним стенам зданий, применяют самонесущие изолированные провода, более известные под сокращением СИП. Фасадное крепление sf 20 или иной марки необходимо именно для их размещения на наружной поверхности стены.

 Они состоят из нескольких изолированных проводов, перевитых вокруг несущей жилы, изолированной или нет.

СИП делятся на три основные разновидности: СИП-1 вкручивается вокруг не заизолированной несущей жилы из алюминиевого сплава, у СИП-2 такая жила покрыта изоляцией, а СИП-4 несущей жилы не имеет вовсе. Все они в качестве изоляции покрыты сшитым полиэтиленом, обладающим высокой прочностью на разрыв и устойчивым к воздействию ультрафиолетового излучения.

Как правило, крепление фасадов на несущие стены сопровождается прокладкой наружных коммуникаций, в том числе СИП. И для каждой из их разновидностей необходимы свои фасадные крепления.

Разновидности фасадных креплений для СИП

Для надежной фиксации к стене наружной электропроводки промышленность предлагает крепление sf 20, sf 50 и sf 60. Они несколько различаются диаметром и весом предназначенного для них провода. Наиболее распространенным и популярным в их ряду считается первое из вышеназванных.

Оно представляет собой дюбель из полиамидного пластика, выступающий над поверхностью стены. К наружной части его прикреплен затяжной хомут, в который и продевается провод, после чего он затягивается, плотно фиксируя тот на месте. Для крепления к стене используется саморез или дюбельный гвоздь.

Если хомут имеет возможность многоразового использования, то его в дополнение к маркировке обозначают литерой #171 D#187 .

sf50.

Sf 50 и sf60 отличаются от него только толщиной закрепляемого провода и величиной допустимых нагрузок. Система крепления у них идентичная. Фасадное крепление brpf несколько отличается от них по конструкции.

Оно имеет внутри хомута полукруглой формы седло для провода, а хомут крепится поверх него. Материалом для него также служит устойчивый к ультрафиолету полимер. Brpf 1 обеспечивает крепление провода в 1 см над поверхностью стены и используется чаще всего для прокладки оптоволоконного кабеля.

Крепление brpf 6 отличается только тем, что закрепляет кабель в 6 см над стеной.

Преимущества и особенности монтажа

Перед тем как крепить к стене СИП, необходимо разметить маршрут прокладки так, чтобы он не затрагивал другие коммуникации и не мешал эксплуатации здания.

Затем для установки дюбелей сверлятся отверстия подходящего диаметра. При этом система крепления разного вида имеет свой #171 шаг#187 . Для sf марки 20 крепление фасадное ставится на расстоянии 80 см от предыдущего, как и для sf 50 и brpf 6.

Для sf60 такое расстояние составляет 70 см. Стоит знать, что согласно действующим нормативам у sf 20 крепление провода должно находиться не менее чем в 6 см от поверхности стены, а у sf 50 и sf60 это расстояние должно составлять не менее 7 см.

Размещение электропроводки в виде СИП позволяет ее обезопасить от внешних воздействий. Она имеет большую прочность на разрыв, поэтому когда при ремонте или реконструкции фасада производится крепление лесов, повредить наружную проводку все-таки достаточно сложно. Стоит предусмотреть, что фасад может быть не только стационарным, но и иметь слайдерные крепления, позволяющие раздвигать его элементы.

Из фасадной доски их делают нечасто, чаще применяют плиты ЦСП. По поверхностям этих элементов также часто приходится проводить электрокоммуникации. Крепление для СИП на плоскости фасадной доски или плиты ЦСП делается по принципу ручек на фасад мебели, когда саморез вкручивается с изнаночной поверхности.

Тогда провода должны иметь определенный запас длины, свободно свисающей в районе стыковки подвижного элемента со стационарным.

Если есть старая наружная проводка

В процессе крепления фасадов зачастую возникает проблема существующей к тому моменту наружной электропроводки. Уже установка лесов к фасаду может ее затронуть и нанести определенные повреждения. Далее многое зависит от конструкции, которую будет иметь будущий фасад.

Если она относится к вентилируемым разновидностям, где между стеной и фасадным покрытием остается небольшое пространство, то СИП может быть спрятан под поверхность фасадной доски, плиты ЦСП или фасадной панели. Что же касается других конструкций фасадов, то тогда вся система крепления СИП должна быть постепенно демонтирована по мере установки утеплителя и натягивания фасадной сетки.

Далее, ее можно тут же крепить на место, штукатурным работам она уже серьезно помешать не может. Все это можно проводить без отключения электропитания от СИПов.

Прокладка СИП по наружным стенам возможна как по каменной кладке, так и по поверхности современных фасадных систем в виде фасадной доски из различных материалов, фасадных кассет, плит ЦСП или иных панелей.

 Современные виды креплений позволяют закрепить их надежно и плотно, и в то же время соблюдая определенное расстояние от проводки до стены, что обеспечивает пожарную безопасность. Они же позволяют осуществление быстрого демонтажа и замены СИП, причем для этой процедуры крепление лесов не обязательно.

Достаточно снаряжения для промышленного альпинизма, что делает процесс быстрее и дешевле.

Комментариев пока нет!

Как правильно проложить СИП по фасаду дома. Фасадное крепление, арматура, хомуты

Одним из преимуществ провода СИП перед голыми проводами является то, что его с легкостью можно прокладывать по фасадам жилых домов и производственных зданий.
Все это регламентируется и разрешено правилами.

Теперь при строительстве ВЛ внутри населенных пунктов, встретив на своем пути какой-нибудь дом, не нужно проектировать переход в подземную кабельную линию или обходить это здание увеличивая километраж.

Можно спокойно использовать стены и по ним прожить СИП. При этом конечно нужно соблюдать все безопасные расстояния и использовать необходимую арматуру. О чем и будет подробно изложено в статье.

Чаще всего в бытовых условиях прокладывать СИП по фасаду дома может потребоваться в двух вариантах:

• опора ЛЭП для подключения находится на одной стороне вашего дома, а электрощитовая на другой
• нужно сделать опуск изолированной линии СИП к электрощитку, установленному на стене дома на высоте 1,7м

Во втором случае есть два способа выполнить данный опуск.

1)Сделать переход на медный кабель в месте крепления СИПа к фасаду

2)Непосредственно сам провод СИП, без разрезания завести в щиток

Казалось бы лишний переход на кабель не желателен, однако при вводе алюминиевого провода СИП непосредственно в щитовую, и подключении его жил к автомату или счетчику, вы столкнетесь с массой подводных камней о которых и не догадывались.

Подробнее об этом говорится в статье «Подключение СИП к автомату». Так что я бы рекомендовал первый вариант.

Прежде чем вести СИП по фасаду, его перво-наперво нужно как-то закрепить в самой первой точке на стене, где и будет производиться ответвление. Что для этого нужно знать и какой материал потребуется?

Ну во-первых, старайтесь никогда не крепить натяжной кронштейн на боковую стену. Используйте фасад. Объясняется это нашими зимними условиями эксплуатации — сходом с крыши снега, свисающими сосульками.

В один прекрасный момент это может попросту перебить СИП.

Замерьте минимальную высоту от поверхности земли до того места, где будет крепиться ввод. Для СИП она должна быть не менее 2,5м. Если высота получается меньше, необходимо устанавливать трубостойку как для воздушных линий.

Далее проверьте расстояние от опоры ЛЭП до точки крепления провода на стене дома. Оно должно быть не более 25 метров.

Если это расстояние больше, то придется устанавливать дополнительную подставную опору. Будьте внимательны, сетевая организация ведет ЛЭП только до границы своей ответственности и вашего участка.

Если монтируете шкаф учета со счетчиком на отпаечной опоре основной линии, а не на фасаде или подставной опоре, то от нее тянуть СИП и ставить дополнительную опору, будет вашей головной болью.
Также придется ставить дополнительную опору, когда не обеспечивается габарит в 5 метров над дорогой, даже если от столба до дома менее 25м.

Итак определившись с точкой ввода, устанавливаете на ней монтажный крюк. Его нужно жестко закрепить на фасаде анкер болтами.
Если у вас осталось старое крепление от голых проводов (штырь с изоляторами), и оно достаточно надежное, то в качестве крюка можете использовать его. Вот пример такого исполнения:

Нередко и на самой опоре можно встретить такой вариант крепления анкерного зажима СИП. Но так делать нельзя.

Лучший вариант, когда зажим на столбе крепится на крюк, который в свою очередь притянут к опоре бандажной лентой со скрепами.
Почему так правильно, и в чем преимущество этой ленты и скреп, можно прочитать в статье «Монтаж бандажной ленты СИП. Инструмент, ошибки, инструкция».

В качестве настенных крюков производители предоставляют большой выбор. Вот несколько вариантов и марок от разных фирм.

Сводная таблица по кронштейнам:

ПроизводительМарка кронштейна или крюка

ENSTO	SOT 76 — SOT 28 — SO 279
IEK	КАМ-4000
КВТ	КАБ-25
SICAM	PA 69 — SCS16 — GHP — CST 12
NILED	CA 16 — CT 600 — CB 600

К самому кронштейну на стене СИП закрепляется посредством анкерных зажимов. Марка их зависит от сечения провода и производителя.

И сводная таблица:

ПроизводительМарка анкерного зажима

ENSTO	SO 243 — SO 157.1 — SO 158.1 — SO 80
IEK	ЗАБ — ЗАБу
КВТ	ЗАБ
SICAM	GUKp
NILED	DN 123

Важный совет — для фасадного крепления лучше применять анкера с меньшей разрушающей нагрузкой.

Например, какая разница между зажимом SO243 и SO80? Оба вроде бы подходят для сечения СИП 16мм2.

А представьте, что ваш ввод в дом от столба проходит через дорогу. И в один прекрасный день, грузовик с негабаритным грузом зацепит СИП, намертво закрепленный за кронштейн мощным анкером. Рывок будет такой силы, что вполне сможет вырвать кусок фасада.

А если будет анкерный зажим с меньшим усилием на разрыв, то он может просто сорвать провод с крепежа, оставив стену дома не тронутой.

Кстати, тоже самое должно произойти и на отпаечной опоре.

Порядок установки кронштейна на стену заключается в следующем:

• прикладываете кронштейн к поверхности и отмечаете карандашом метки крепежных отверстий

Иначе крепеж вырвет вместе с куском стены при сильных ветровых нагрузках.

• просверливаете отверстия на необходимую глубину, согласно подобранным анкер болтам

Предварительно позаботьтесь об инструменте. Очевидно что вам понадобится перфоратор. Он должен быть либо аккумуляторный, либо придется использовать генератор и переноску.

• далее забиваете молотком дюбеля в отверстия

• устанавливаете и закрепляете кронштейн

Если у вас каркасный дом, обязательно учитывайте расположение внутренних стоек.

Кронштейн нужно закреплять к стойке или угловому брусу через болтовое соединение или анкерными глухарями под ключ.

Поэтому рекомендую закреплять кронштейн самостоятельно, а энергетикам доверить монтаж СИП от опоры.

Далее СИП нужно вести непосредственно по стене.

По правилам ПУЭ провода СИП должны находится на расстоянии от поверхности стен минимум в 60мм.

Это расстояние обеспечивают специальные фасадные крепления.

Вот их разновидности:

Монтируется все очень просто:

• размечается трасса по 70см между кронштейнами
• сверлятся отверстия
• в эти отверстия вставляются закладные дюбеля
• после чего молотком вбивается гвоздь или закручивается винт
• если стена деревянная, пластиковый дюбель нужно срезать до ограничительного кольца и просто забить гвоздь
• изолирующим колпачком прикрывается шляпка

Имейте ввиду, что там где есть повороты, спуски или подъемы, то есть усилия направленные на вырывание из стены, лучше использовать фасадный крепеж не с простыми гвоздями, а с винтовым дюбелем.

Если по этой же стене проходят еще и другие коммуникации, например водопроводные или газовые трубы, то от них нужно делать определенный отступ.

• от СИП до трубопроводов с водой должно быть не менее 100мм
• до газовых труб не менее 400м

Большинство из зажимов позволяют одновременно крепить два провода СИП. Нужно лишь использовать дополнительный хомут. Экономия материалов и свободного места при этом вас очень обрадует.

Только не вздумайте использовать обычные кабельные хомуты для этого. Хомуты для СИП толще, шире и гораздо прочнее. Имеют двойную усиленную застежку.

И самое главное — пластмасса из которого они сделаны, стойкая к ультрафиолету. Такой хомут провисит на улице долгие годы без потери своих качеств.

Некоторые в погоне за экономией, вместо стандартных фасадных креплений СИП предпочитают покупать похожую расходку для труб.

Делать этого нельзя, так как данные изделия опять же не рассчитаны на уличный монтаж. Через год эксплуатации (зима-лето) резиновые уплотнения рассохнуться и своими краями такой крепеж задерет изоляцию. Кроме того ни о каком безопасном расстоянии от стен уже не может быть и речи.

А что делать если у вас стена не кирпичная или бетонная, а выполнена сайдингом или другим пожароопасным материалом?

Так как СИП имеет горючую изоляцию, открыто прокладывать его по сайдингу нельзя.

Вот результаты выгорания СИП прямо внутри поддерживающих зажимов. Представьте что это будет на вашей стене.

Можно спрятать его в металлорукав, после чего все это прикрепить к стене через клипсы с длинными саморезами. Чтобы было покрасивее металлорукав можно выбрать с двойной изоляцией.

Данный вариант широко распространен, но имеет как преимущества, так и недостатки.

Плюсы:

• вся конструкция выглядит более эстетично
• вариант применим, когда не хочется чтобы СИП выступал от стен на целых 6см
• обеспечивается дополнительная механическая защита

Недостатки:

• лишние затраты на металлорукав и крепления к нему
• как бы вы не старались, вы не сможете обеспечить достаточную герметичность конструкции. Вот реальный отзыв одного из пользователей с forumhouse.ru
• помещая провод СИП в гофру или трубу вы ухудшаете условия его охлаждения

При жаркой температуре окружающего воздуха и номинальной нагрузке, такой провод уже не способен без последствия пропустить через себя максимально возможный ток.
Что может привести к повреждению изоляции.

Причем произойдет это внутри гофры и видеть вы этого даже не будете. Относится это в первую очередь к магистральным СИП больших сечений.

У отпаечных вводов в дома сечением 16мм2, как правило большой запас по номинальному току. Для СИП 2*16 Iном=75А.

Это практически в 2 раза больше, чем вводной автомат, устанавливаемый в большинство ВРУ и шкафов учета (32-40А). Чтобы перегреть такой СИП бытовой нагрузкой, нужно очень сильно постараться.

Также важно помнить что простой СИП нельзя заводить внутрь дома. Для этого он должен иметь маркировку Нг-негорючий. Подробнее о таких марках и их характеристиках можно ознакомиться в статье «Марки СИП проводов — отличия, характеристики».

Подводя итог вышесказанному, вот основные моменты на которые стоит обратить внимание при монтаже СИП по фасаду дома:

• если прокладываете СИП по стене из негорючего материала, то провод не нужно прятать в гофру или трубы. Если же стена деревянная или покрыта сайдингом, то здесь уже обязательно применение металлорукава или труб.

• СИП нельзя заводить непосредственно внутрь дома или в чердачное помещение

• самый лучший вариант при подключении вводного провода СИП — это сразу сделать переход через прокалывающие зажимы на медный кабель на фронтоне. И уже затем его заводить в щиток учета. Именно так сделаны большинство типовых проектов для подключения домов через СИП.

• использование нестандартных креплений и арматуры, рано или поздно приведет к повреждению изоляции и замене всего участка провода

Монтаж провода СИП: крепление, подключение дома к электросети

Изолированные провода давно пришли на смену традиционным. Ими выполняют подключение к зданию и раскладывают на опорах. Такая линия носит название ВЛИ. Часто самонесущий изолированный провод называют кабелем, что в принципе тоже верно.

Использование изолированных проводов удобно из-за уменьшения риска поражения электрическим током человека при обрыве линии, а также исключается возможность воровства электроэнергии.

Выполняется монтаж провода СИП согласно инструкции и технологических карт.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех.

Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом.

Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор. Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима.

Ролики имеют некоторые различия.

• механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
• механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению.

Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом.

К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю.

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров. Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома.

Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества.

Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами. Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м.

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.
