Флюгер для крыши своими руками
Когда основные работы по строительству и возведению крыши уже закончены, проходит время украсить дом маленькими деталями, отражающими ваш стиль, настроение, индивидуальность. Чтобы ваше жилище выделялось на фоне унылых построек, его можно украсить оригинальным флюгером. Занятное устройство, приводимое в движении от малейшего дуновения ветра, не только элемент декора, он также символ удачи и благополучия. Сегодняшняя статья расскажет, как сделать флюгер своими руками, каких материалы использовать и как закрепить его на крышу.
Традиционный ветряк в виде петуха
Функции
Флюгер на крышу – устройство, используемое для определения направления и скорости воздушных потоков. Ветряк приводятся в действие порывам ветра: когда воздух воздействует на флюгарки, он начинает крутиться, указывая, куда он дует. Определяют направление по розе ветров, которая является указателем сторон света.
Силу ветра показывает подвесная деталь, отклоняясь под воздействием воздушных масс от вертикального положения. Устанавливают их на конек крыши дома, на трубу дымохода, даже на специально установленные столбы. Они выполняют следующие функции:
- Показывают направление и скорость порывов ветра. Может показаться, то в настоящее время та информация не может пригодится, однако, эти показатели учитываются при выполнении некоторых сельскохозяйственных операций (опрыскивании растений удобрениями и ядохимикатами, при посеве мелкосемянных культур), при плавании в открытом море, во время занятий дельтапланеризмом.
- Украшает конек. Флюгер-кот, флюгер-ангел или ветряки в виде других животных и птиц вносят вклад в неповторимый образ дома, делая его неповторимым и самобытным. Если заказать медный ветряк у мастера, самостоятельно разработав эскизы, он может стать новым семейным гербом и талисманом дома.
- Отпугивает птиц. Вращающие детали ветряков в движении отражают свет и сверкают, отгоняют стаи назойливых птиц, которые не прочь поживиться ягодами и фруктами с огорода. Для отпугивания пернатых хорошо подходят блестящие флюгарки из неокрашенного металла. Хорошо с этой задачей справляется медный ветряк-петух.
- Отпугивает кротов и землероек. Нашествие кротов и землероек, которые выкапывают под землей длинных ходы, уничтожая корнеплоды, становится настоящим бедствием для садоводов. Чтобы отпугнуть вредителей достаточно установить прямо в грунт шлаген-флюгер, ветряк с роторами, который при вращении производит звуки и вибрации.
- Защищает трубу дымохода от попадания влаги. Флюгер-дефлектор отлично заменяет защитный зонтик, устанавливаемый на трубу дымохода или вентиляции, а петушок, кошка или сова украшают этот элемент кровли.
Ветряной механизм в виде петуха
Устройство флюгера
Изначально флюгеры устанавливали на крышах домов в приморских городах, чтобы, выйдя из дома, можно было узнать, куда и с какой силой дует ветер. В наше время устройство утратили практические функции и стало скорее забавным элементом декора, с помощью которого украшают дачные дома и загородные коттеджи. Любой флюгер состоит из следующих частей:

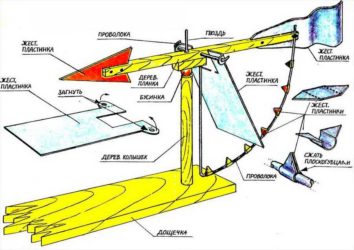

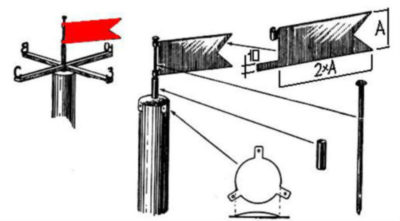

Схема конструкции ветряка
- Корпуса. Это основание флюгера, в который вставляют ось. Корпус закрепляют на крыше или трубе дымохода.
- Подшипника. Подшипник находится в корпусе, он обеспечивает свободное вращение оси, вставленной в него, под воздействием порывов ветра.
- Указателя сторон света. Он состоит из двух прутиков, скрещенных с образованием угла 90 градусов. На конце каждого прутика есть буквенное обозначение стороны света, на которую он указывает. Чтобы правильно сориентировать указатель требуется компас.
- Ось. Ось расположена вертикально, ее вставляют в корпус флюгера через подшипник. Чтобы вращение ничего не затрудняло, нужно подобрать подшипник и ось одного диаметра.
- Колпачок. Это устройство в виде конуса или круга на оси флюгера, защищающее корпус от проникновения влаги и выполняющее ограничительные функции.
- Флажок. На оси флюгера обязательно располагается флажок, небольшая лопасть, приводимая в движение силой ветра. Флажок указывает, в какую сторону дует ветер. Именно в этом элементе флюгера кроется его декоративный потенциал.
Флажку искусный мастер может придать любую форму – животных, транспортных средств, птиц.
- Противовес. Это деталь, расположенная на противоположной стороне флажка, необходимая для его балансировки.
Перед тем как сделать флюгер, нужно разобраться из чего он состоит, чтобы подобрать подходящие материалы и составит подробный чертеж с размерами. В руках опытного умельца флюгер может превратиться в замысловатый механизм с движущимися деталями, разыгрывающий сценку с определенным сюжетом и главными героями.
Но чтобы смастерить своими руками, подойдут более простые модели и доступные недорогие материалы.
Виды флюгеров
Изначально флюгер задумывался как метеорологический прибор, определяющий направление с силу ветра. Сейчас его устанавливают просто для красоты, тем не менее он все еще может быть полезен. Различают следующие виды флюгарок:
- Метеорологические. Это более точные, сбалансированные приборы, которые действительно достоверность демонстрируют, куда дует ветер. Чтобы достичь необходимой точности измерений, метеорологические флюгеры изготавливают при помощи ковки. Конечно, на действующих метеорологических станциях используют современные чувствительные приборы, но метеорологи-любители до сих пор наблюдают при помощи этих нехитрых приспособлений.Высокоточный метеорологический ветряк
- Измеряющие скорость ветра. Флюгеры Вильде помимо определения направления движения воздушных масс могут измерять их силу. Для этого его оснащают маленьким пропеллером или подвесом, то есть пластиной на веревке. Вертикальное положения пластины принимают за нулевую отметку, отклонение от которой демонстрирует силу ветра. Кроме того, пропеллер используют для отпугивания птиц.Устройство ветряка для измерения направления и силы ветра
- Дымоходные. Это механизмы, корпус которых специально изготавливают так, чтобы размер их корпуса подходил к трубе дымохода. Он защищает от проникновения атмосферных осадков, веток, мусора и птиц, которые любят залетать в трубу, а выбраться оттуда не могут.Ветряк, устанавливаемый на дымоходную трубу
- Декоративные. Эти модели флюгеров нужны только для украшения, у них может даже не быть указателей сторон света, а если они есть, то по ним невозможно сделать точные измерения. Их главная особенность – оригинальные сюжеты, замысловатые флажки в виде играющих кошек с мышкой, экзотических птиц и фигурные оси.
Декоративный ветряк в виде дракона
Создавая чертежи для изготовления флюгера, обратите внимание, что его нужно устанавливать на крыше на высоте выше 12 м, если вы хотите, чтобы он более или менее точно указывал направление ветра, в декоративных целях возможно крепление даже на беседке или террасе. Рекомендуемая высота флюгера 70-80 см, в ширина – около 40 см.
Материалы
Ветряки для крыши выпускают из самых разнообразных материалов. В большинстве этот вопрос решается финансовым возможностями покупателя. Главное, чтобы используемый материал не боялся влаги, имел высокую устойчивость к ультрафиолетовым лучам, а также не весил слишком много. Традиционно ветряки делают из:
- Металла. Листовой металл обладает небольшим весом, механической прочностью, не горит. Для изготовления ветряка хорошо подходит нержавеющая сталь, обладающая доступной ценой, а также другие некорродирующие сплавы. Медный ветряк-петушок является эксклюзивным изделием, за изготовление которого заказчик может отдать 10-15 тысяч рублей, зато служить он будет более 100 лет. Только ветряки из меди и стали можно установить на трубу дымохода, так как они не горят и выдерживают воздействие агрессивных химических соединений.
Медный флюгер в виде орла
- Дерева. Ветряки из дерева чаще делают своими руками, вырезая флюгарки лобзиком из фанеры. Достоинства этого материала — легкий вес, дешевизна, а также простота обработки. Однако, древесина не обладает высокой влагостойкостью, поэтому срок службы такого изделия не превышает 1-2 сезона, после чего ветряк темнеет, покрывается плесенью и ломается. Продлить жизнь флюгеру из фанеры можно, обработав поверхность защитным лаком или краской. Правда, лакокрасочное покрытие придется обновлять раз в 2-3 года, так как оно выгорает, трескается, а затем разрушается под действием ультрафиолета.
Флюгер в виде петушка из окрашенного дерева
- Подручные материалы. Простой ветряк для развлечения детей делают из подручных материалов, которые найдутся в каждом доме. Для работы подойдут пластиковые бутылки, стаканчики, неиспользуемые диски. Однако, эти поделки носят сугубо декретный характер и устанавливаются на забор или прямо на землю. Запрещается монтировать ветряки из пластика на трубу дымохода, так как они горят, выделяя в атмосферу вредные пары.
Ветряк из пластиковых бутылок, сделанный своими рукам
Важно! Чтобы ветряк прослужит дольше, следует качественно и грамотно выполнить монтаж этого декоративного элемента. Флюгеры, установленные на конек дома неправильно, вибрируют, шумят, а также повреждают кровельное покрытие. Кроме того, сильный ветер срывает слабо закрепленный ветряк, что часто становится причиной деформации крыши, а также травм.
Изготовление флюгера своими руками
Перед тем как сделать флюгер своими руками, нужно выбрать материал, который выдержит воздействие атмосферных осадков. Древесина, даже если покрыть ее краской, уже через год потеряет эстетичный внешний вид и потемнеет.
Чтобы создать более долговечный флюгер, нужно использовать оцинкованный металл. Перед началом работ нужно обязательно сделать схематичный чертеж, отобразив высоту флюгера, форму и размеры флажка. Работы выполняют в следующем порядке:
- Для изготовления корпуса берут металлическую трубу диаметром 13-15 мм и длиной 130 мм. В верхнюю часть трубы вставляют подходящий по диаметру подшипник.
- Взять две полосы узких полоски нержавеющей стали и скрепить их в средней части крестообразно для того, чтобы изготовить розу ветров. Если ваших навыков по работе с металлом хватает, то можно вырезать буквы, означающие стороны света. Или можно окрасить кончики указателей в символичный свет: север – синий, юг – красный. Позу ветров прикрепляют к корпусу с помощью сварки, сверившись с компасом.
- Из листа оцинкованной стали или меди нужно вырезать флажок. Чтобы сделать это проще, нужно перенести чертеж на кальку с правильными размерами. Эту выкройку прикладывают к листу металла и с помощью маркера обводят. Флажок вырезают по контуру с помощью ножовки или ножниц по металлу. Резать нужно медленно, не спеша, чтобы край фигуры вышел ровным, без зазубрин.
- Из гладкой арматуры изготавливают ось будущего флюгера. Для того, чтобы защитить подшипник от проникновения влаги, к оси приваривают колпачок, воронку, изготовленную из нержавейки. Некоторые матера предпочитают для этой цели использовать резиновый уплотнитель.
- На верхнюю часть оси с помощью нескольких шурупов с гайками фиксируют флажок. Чтобы флажок располагался горизонтально, его нужно сбалансировать таким образом, чтобы его вес справа и слева от места крепления был примерно одинаковый.
- Затем нужно смазать подшипник солидолом, чтобы облегчить движение оси, и собрать все части флюгера воедино.
Стандартное коньковое крепление для ветряка
Если вы продвинутый умелец, то можно усложнить конструкцию флюгера с помощью вертикальных пропеллеров, приводящих фигуры на флажке в движение. Чтобы добавить объема флюгеру, можно использовать чеканку, ведь сталь достаточно мягкий материал, чтобы сделать ее поверхность рельефной.
Самодельный ветряк в виде летящей утки из дереваВетряк в виде самолета, сделанный своими руками
После того как вы смастерили флюгер, остается только закрепить его на поверхности крыши. Проще всего это сделать с помощью металлических уголков или пластин. Главное, не нарушить гидроизоляцию крыши, чтобы не допустить протечек.
Если установить его на конек или трубу дымохода, можно неприятных последствий избежать. Учтите, если выполнить установку некачественно, механизм будет резонировать и создавать шум, отпугивающий птиц, но раздражающий окружающих.
-инструкция
Источник: http://KrovlyaKrishi.ru/elementy-kryshi/drugie/izgotovlenie-flyugera-svoimi-rukami.html
Как сделать флюгер
Знать направление ветра бывает полезно, ведь недаром почти на все крыши издавна устанавливают указатели ветра — флюгеры. Есть совсем простые модели — просто стрелка, которая показывает куда направлен поток воздуха. Есть целые произведения искусства — объемные макеты. О том, как и из чего сделать флюгер своими руками и будем говорить дальше.
Из чего сделать флюгер
Указатели направления ветра изготавливают из самых разных материалов. Главное, чтобы эти материалы были прочными и хорошо переносили погодные воздействия. Таким условиям отвечают следующие материалы:
- Листовая сталь толщиной от 2 до 5 мм. Очень долговечный получается флюгер, но работать с таким металлом тяжело.
- Оцинкованная сталь. Из этого материала делают объемные указатели направления ветра. Две одинаковые детали соединяют, придав им какой-то объем. С ними все хорошо, но красить тяжело — только порошковая краска и некоторые автомобильные сцепляются с оцинковкой достаточно надежно.Из оцинкованной стали можно сделать объемные флюгеры
- Листовой алюминий толщиной от 2 мм. Режется ножницами по металлу, соединения делают на заклепках или болтах.
- Двухсторонний фольгированный текстолит. Материал нечасто встречающийся, но полностью удовлетворяющий требованиям. Легко режется, хорошо красится.
- Листовой пластик толщиной от 4-5 мм. Проблемы могут быть столько с покраской, но если взять пластик желаемого цвета, то и красить его нет нужды.Некоторые изделия больше похожи на произведение искусства
- Влагостойкая фанера. Вырезать очень просто, только торцы надо будет дополнительно защитить при помощи пропитки, покрасить краской в пару слоев.
Самые долговечные, естественно, металлические флюгеры. Но резка листового металла — сложная задача. Листы потоньше — 2-3 мм, еще можно попытаться вырезать электролобзиком с пилками хорошего качества. И то, придется запасти их в большом количестве. Все остальные материалы этим инструментом режутся «на ура».
Где взять или как сделать эскиз
Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.
Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.
В программах, из любого изображения можно сделать эскиз для флюгера
Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.
Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:
- При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
- При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.Некоторые изделия больше похожи на произведение искусства
- При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла. Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.
По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.
Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров
Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.
После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.
Как сделать поворотный механизм
Чтобы флюгер выполнял свои действия, он должен быть закреплен подвижно. Причем так, чтобы при малейшем ветре он поворачивался. Для этого само «тело» флюгера крепят к пруту, а нижнюю часть к крыше или дымоходу (если делают флюгарку — колпак для дымохода с флюгером). Эти две части соединяются подвижно — при помощи подшипников или других подобных соединений.
При помощи шарика
Можно найти любой подшипник и к нему приварить две части «держака». Можно сделать поворотный механизм и без подшипника, но с шариком подходящего размера или конусом.
Устройство флюгера и поворотный механизм
Для изготовления поворотного флюгерного механизма потребуется две металлические трубы разных диаметров или штырь меньшего диаметра и труба большего. Причем они должны быть подобраны так, чтобы один входил в другой с минимальным зазором (в 2-3 мм).
К более широкой трубе крепится/приваривается корпус флюгера. Причем надо сделать так, чтобы верхняя часть трубы оказалась запаянной. Нижняя труба или штырь используется для крепления указателя сторон света. Именно она крепится к крыше. Верхняя ее часть также должна быть заваренной или запаянной.
Чтобы было немного понятнее
Если сварочного аппарата в вашем арсенале нет, можно использовать деревянные пробки — их плотно забивают в трубу. Для надежности, можно стенки смазать универсальным клеем. Но такой вариант — с деревянными заглушками — не может служить слишком долго. От частых поворотов древесина будет стираться, так что через некоторое время придется поворотный механизм флюгера реставрировать.
Один из металлических флюгеров
При сборке флюгера, на установленный штырь укладывается шарик от подшипника, сверху надевается корпус флюгера с приваренной трубой. Для более плавного вращения можно в механизм добавить масла. После этого можно считать, что флюгер своими руками вы уже сделали. Правда, надо его еще закрепить, а сделать это далеко не просто — работы на высоте с тяжелым и громоздким изделием в руках та еще задача.
С выточенным конусом
Если найти шарик подходящего размера не получилось, но у вас есть знакомы токарь или вы можете работать с металлом, можно выточить конус, который заменит шарик.
Поворотный механизм для флюгера с цилиндром
Сама схема сборки флюгера остается той же: к верхней трубе крепим корпус, а нижнюю фиксируем на шесте, коньке крыши и т.д.
Окончательная доработка
Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.
Крылатый конь — чем не украшение для дома
Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.
После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.
Самодельные флюгера разной сложности: фото-отчеты
При изготовлении указателя направления ветра своими руками, возникает много вопросов. Конструкция несложная, но есть масса вариантов. Например, поворотный узел можно сделать по-разному, не говоря уже о форме и размерах корпуса. Каждый выбирает то, что ему больше нравится. Чтобы сформировалось хотя бы общее представление о том, как можно сделать это полезное для дачного или садового участка устройство, приведем несколько примеров самодельных флюгеров с пошаговыми фото.
Можно и такие сделать
На основе подшипника с помпы ВАЗ
Подшипник взят со старого ВАЗа. По размеру подшипника найдены трубы — одна такая, в которую этот подшипник входит. В этой трубе устанавливаем стопор так, чтобы подшипник не проваливался внутрь, установив его, привариваем. Из труб меньшего диаметра варим крестовину, к которой затем прикрепим буквы, обозначающие направление сторон света.
Делаем флюгер своими руками
Еще один отрезок тонкой трубы привариваем к верхней части подшипника. Это будет поворотная часть, к которой прикрепится потом тело флюгера. К этому штырю привариваем перпендикулярно два коротких отрезка трубы — к ним будем варить вырезанный флюгер. Чтобы защитить подшипник от влаги и пыли, используем пыльник от рулевой тяги, натянув его до того, как начали приваривать поворотную часть.
Понемногу собираем конструкцию
Из алюминиевого листа толщиной 2 мм вырезан кот, буквы сделаны из оцинкованной стали. Их покрасим из баллончика ярко-красной автоэмалью, кота — черной.
Составляющие для самодельного флюгера
Остается только приварить/прикрепить все части, собрав флюгер.
Так все выглядит в собранном виде
Самодельный металлический флюгер на подшипнике готов. Можно устанавливать на крыше.
Простейший флюгер за 5 минут из подручных материалов
На охоте, рыбалке или даче, может понадобиться указатель направления ветра. Сделать очень простую модель можно буквально из ничего. Нужны будут:
- пластиковый или бумажный стакан (желательно большой емкости);
- толстая проволока (можно использовать алюминиевую или сталистую);
- пластиковая стяжка;
- шайба с внутренним диаметром не меньше диаметра проволоки.
Что необходимо
Процесс изготовления очень прост. Первым делом аккуратно, не повредив стенки, удаляем дно. У бумажного стакана его можно вынуть, у пластикового придется отрезать. Далее, отступив от более широкого края около сантиметра, проделываем в стенках два отверстия, расположенные одно напротив другого, продеваем проволоку. Один край провода загибаем — чтобы указатель ветра не свалился.
Делаем флюгер своими руками из подручных материалов
С противоположной стороны — снизу — на проволоку надеваем шайбу, поднимаем ее до уровня стакана, оставив совсем небольшой люфт (несколько миллиметров). Берем стяжку, затягиваем ее, фиксируя шайбу на нужном уровне.
Указатель в работе
Собственно все, мы сделали простейший флюгер своими руками. Конечно, он весьма недолговечен, но не всегда нужна длительная служба. А указывать откуда ветер дует, он будет исправно.
Фото флюгеров и идеи для эскизов
Самые распространенные темы для изготовления флюгера — кот, петух, орел, корабль. Они встречаются чаще всего. Есть множество вариантов и вариаций. Но есть очень нестандартные идеи. Возможно, глянув на них, вам захочется чего-то оригинального.
Объемная рыба из крашеной оцинковки или меди
Корабль под парусами
Один из самых популярных мотивов
Крепить флюгер можно не только к коньку или шесту — можно установить на трубе
Корабль из листового железа
Ведьма с кошкой (есть размеры)
Самолет для флюгера. Этот можно сделать из фанеры и деревянной планки
Аист — к счастью и богатству
Любимое хобби — рыбака видно издалека
Традиционное украшение для крыши
Если вы любите баскетбол
Деревянный флюгер — тоже можно сделать самостоятельно
Как сделать флюгер из жести или листовой меди без сварки
Кропотливая работа с жестью

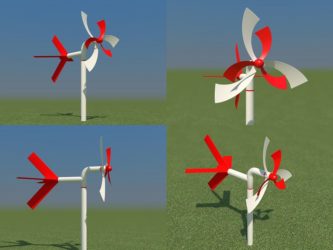

Усовершенствованный флюгер с пропеллером
Проще и быть не может
Идеи можно черпать в самых обыкновенных вещах
Орел — еще одна популярная тематика
Божья коровка — несложно сделать из небольших кусков жести
Медведь — для серьезных и надежных
Источник: https://stroychik.ru/raznoe/kak-sdelat-flyuger
Флюгер своими руками чертежи и пошаговая инструкция с фото. Виды флюгеров
статьи:
- 1 Основные этапы изготовления флюгера
- 2 Чертежи флюгера
- 3 Поэтапная инструкция по изготовлению флюгера
- 4 изготовления флюгера своими руками
- 5 Виды флюгеров
Издавна для определения направления и скорости ветра человечество использует флюгер. Это может быть простое устройство в виде флажка, закрепленного на высоком шесте, или же более сложный прибор с вращающейся трубкой и стрелкой, по которой определяют силу движущихся воздушных масс. Поворот флюгера происходит за счет давления воздуха на флажок, который стремится занять оптимальное положение. В это время противовес указывает в ту сторону, откуда подул ветер. Часто прибор оснащают румбами с указанием сторон света, по которым ориентируются во время наблюдений.
Как сделать флюгер своими руками. Фото
Флюгер своими руками можно изготовить из дерева и металла, пластика и жести, а его внешний вид может представлять собой настоящее произведение искусства. Городские ратуши множества европейских городов украшают красивые, неповторимые флюгера в виде птиц и зверей, строений и кораблей, сказочных персонажей и т. д. Благодаря оригинальному внешнему виду и простой, функциональной конструкции, устройства получили огромную популярность у владельцев загородных домов, где они, по большей части, являются просто декорацией.
Основные этапы изготовления флюгера
Чтобы сделать флюгер своими руками, прежде всего, подготовьте его уменьшенный эскиз на миллиметровой или другой размеченной бумаге, или же шаблон понравившейся фигурки в натуральную величину. Кроме этого вам понадобятся следующие материалы и инструмент:
- лист металла толщиной 1.5 – 2 мм;
- проволока диаметром 3 мм;
- стальные трубы диаметром 15 мм, 22.5 мм, 25 мм;
- медная трубка Ø18 мм;
- 50-миллиметровый отрезок трубы Ø60 мм;
- металлопрокат квадратный 15х15 мм;
- стальной шар Ø80 мм;
- шарик от шарикоподшипника Ø15 мм;
- металлопрокат круглый Ø12 мм;
- металлическая пластина 60х60 мм толщиной 12 мм;
- угловая шлифмашина (УШМ, болгарка);
- электролобзик;
- молоток;
- зубило;
- набор напильников;
- электрическая дрель и набор сверл по металлу;
- сварочный аппарат.
Ниже мы расскажем о том, как сделать флюгер своими руками. Воспользовавшись нашими инструкциями и чертежами, всю работу можно проделать за один день. Правильно интерпретировать наши рекомендации помогут фотографии отдельных этапов, а также видеоролики.
Процесс изготовления флюгера своими руками можно разделить на несколько стадий:
- подготовительные мероприятия;
- вырезание фигур;
- подготовка стрелы;
- изготовление вращательного механизма.
Работая с металлом важно не забывать о технике безопасности. Сварочные работы надо проводить в проветриваемом помещении, вдали от горюче-смазочных материалов. При этом важно использовать специальные перчатки и защитный щиток, а одежду выбирать из натуральной ткани достаточной толщины.
В качестве примера предлагаем воспользоваться эскизами и чертежами флюгера в виде очень популярных в нашей стране фигурок петуха или кота. Размерная сетка позволяет перенести изображение на металлический лист, увеличив его до необходимого размера.
Трафареты флюгера. Фото
На чертеже указаны размеры поворотного узла флюгера и стрелки, по которой будет определяться направление ветра.
Чертежи флюгера. Фото
Поэтапная инструкция по изготовлению флюгера
На первом этапе из металлического листа с предварительно нанесенным контуром вырезают фигуру кота. Стальную заготовку необходимо зафиксировать, чтобы предотвратить ее смещение. Лучше всего воспользоваться слесарными струбцинами, которыми металлический лист крепят к верстаку.
Изготовление флюгера своими руками. Фото
Убрать заусенцы по кромке детали можно при помощи болгарки с установленным шлифовальным кругом.
В труднодоступных местах обработку проводят при помощи широкого, тонкого напильника.
Прочно закрепив металлическую фигуру на верстаке, дрелью со сверлом Ø12-15 мм проделывают отверстия для носа, усов и глаз.
Изготовление флюгера своими руками. Фото инструкция
Характерную овальную форму кошачих глаз получают, расширяя просверленные отверстия полукруглым напильником и надфилем.
3-миллиметровую стальную проволоку рубят на отрезки размером около 100 — 120 мм, после чего от края каждой детали отступают 10 – 20 мм и делают Г-образный изгиб. Таким образом получают заготовки для усов.
Нос кота можно сделать из круглого металлопроката диаметром до 20 мм. Край прутка скругляют при помощи все той же УШМ.
Для имитации формы и особенностей строения кошачьего носа, зубилом на заготовке делают характерные вмятины.
От заготовки отрезают подготовленный фрагмент толщиной около 5 мм, получая деталь нужного размера.
Монтаж носа выполняют при помощи сварочного аппарата. После этого в подготовленные отверстия с лицевой стороны вставляют усы и приваривают их с изнанки.
После сварочных работ обязательно обрабатывают швы шлифовальной машиной до получения ровной, гладкой поверхности.
Флюгер своими руками. Фото инструкция
Эта же инструкция будет полезна и тем, кто решил своими руками изготовить флюгер в форме петуха.
Далее приступают к изготовлению стрелки, указывающей направление. На металл переносят контуры ее оперения и указывающей части, после чего вырезают фигурку электролобзиком.
В качестве основы стрелы используют два отрезка квадратного прутка сечением 15х15 мм. При этом к одному фрагменту приваривают оперение, а к другому – деталь в форме наконечника. Сварочные соединения аккуратно зачищают.
Чтобы изготовить поворотный узел, просверливают отверстия сверлом Ø13 мм в его крышке и стальном шаре.
Крышку приваривают к 50 мм отрезку трубы диаметром 60 мм.
С двух противоположных сторон стальной сферы делают так называемые лыски – углубления для четкого прилегания торцов стрелы. Стержень с шарообразным элементом приваривают к основе узла поворота.
После того, как обе части стрелы будут закреплены на шар, приступают к креплению флюгера. Чтобы состыковать фигурку со сферическим элементом, вырезают полукруглый фрагмент у ее основания, после чего выполняют соединение деталей сваркой. Чтобы избежать попадания брызг расплавленного металла на фигурку, ее накрывают листом жести. Очень важно правильно сориентировать детали – угол между стрелкой и поворотным механизмом должен составлять ровно 90°.
Устойчивость фигуры кота определяется местами крепления – его передние лапы приварены к стальной сфере, а задние касаются основы указателя.
Чтобы конструкция могла беспрепятственно вращаться, используют эти детали. В качестве опорного элемента выбран отрезок круглого прутка.
Опорный стержень должен плотно войти в трубу, после чего края деталей обваривают.
Шарик, который нужен для легкого вращения конструкции, смазывают любой консистентной смазкой и вставляют в широкую трубу, после чего в нее устанавливают трубку из меди или латуни.
После сборки вертушки флюгера своими руками, конструкцию окрашивают и устанавливают на крыше.
изготовления флюгера своими руками
Представленные ниже видео смогут дать наиболее полное представление обо всех этапах изготовления флюгера своими руками. Вы можете воспользоваться видеоинструкцией по сборке простой конструкции, или приступить к сооружению ветроуказателя с генератором и подсветкой. В любом случае, изделие, сделанное аккуратно и с душой, будет не один год радовать владельца и членов его семьи, указывая направление на ветер.
Народное поверье о том, что если встретить на улице трубочиста, то целый день будет сопутствовать удача, нашло свое отражение в флюгерах с контурами этого персонажа. Сегодня подобная встреча практически нереальна, поэтому привлечь удачу в свой дом можно, установив на крыше фигурку трубочиста с ветроуказателем.
Коттедж с многочисленными башенками и переходами можно украсить серией флюгеров, которые несложно сделать своими руками. Стилизованные изображения фигур из русского этноса прекрасно дополнят крыши строений, выполненных по народным мотивам.
Кот издавна считается охранником дома и его защитником от темных сил. Поместив флюгер в форме усатого мурлыки на крышу, вы сможете создать вокруг своего дома ауру доброты и умиротворенности.
Являясь символом Неба и Солнца, орел воплощает в себе силу и мощь, скорость и величие. Установленный над домом флюгер в виде этой гордой птицы может свидетельствовать о независимости владельца, показывать его социальный статус и высокое общественное положение.
Флюгер в форме коня подойдет целеустремленным людям с активной жизненной позицией. Те, кто в своей жизни руководствуется рассудительностью и благородством, смогут заявить об этом окружающим, воспользовавшись этим простым и изящным решением.
Грифон, установленный на крыше, может свидетельствовать о внутренней борьбе его хозяина со светом и тенью, о колебаниях между добром и злом. Кроме того, фигурка полульва-полуорла может говорить о силе, воинственности и бдительности владельца, а также защищать дом от злых сил.
Флюгер в форме древнерусской ладьи будет гармонировать с большим домом, обладающим множеством окон, дверей и лестниц. Устанавливая такую фигуру, хозяин домовладения сможет заявить окружающим о недюжинных умственных способностях и стремлении к новым знаниям.
Традиционно сова является символом мудрости и терпения, поэтому человеку, решившемуся установить такой флюгер, стоит задуматься, насколько его самосознание соответствует выбранному образу. И даже если в этом плане все окажется очень непросто, личная сова на крыше сможет дать толчок к самосовершенствованию.
Религиозные мотивы встречаются на флюгерах не так часто, поэтому, решаясь своими руками изготовить флюгер по мотивам Библии или Корана, задумайтесь о том, что вы хотите донести до окружающих подобным решением. На крайний случай, выберите какую-нибудь героическую фигурку, к примеру, Георгия Победоносца, поражающего змея.
Корабль, летящий по небу на всех парусах – что может быть прекраснее и романтичнее? Решившись на изготовление подобного флюгера своими руками, надо помнить о сложности подобной работы и необходимости точного расчета.
Вспомнив старые сказки, можно обнаружить, что, несмотря на негативный образ, Баба Яга всегда была положительным персонажем. Заметим, что эта сказочная фигура является отличным решением не только с позиций эстетики, но и в конструктивном плане. Метла, с которой изображают ведьму, является идеальным ветроуказателем.
Часто флюгер с Бабой Ягой украшают еще и фигуркой Черного Кота – ее непременного спутника и советчика. Красота и оригинальность такой композиции будет привлекать восторженные взгляды не только детей, но и взрослых.
Источник: http://thewalls.ru/neobyichnyie-resheniya/flyuger-svoimi-rukami-chertezhi-i-poshago.html
Флюгер своими руками: чертежи
Флюгер – метеорологический прибор, используемый для определения направления ветра, а также его скорости и силы. Он представляет собой металлический флажок с противовесом на другом конце. Вращаясь вокруг своей оси, устройство поворачивается под воздействием ветра. На той же оси устанавливают розу ветров.
Разумеется, параметры ветра в наше время измеряют специальными электронными приборами, поэтому обычный флюгер зачастую используется в качестве декоративной детали на крыше дома.
Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.
Читать далее>>
Из истории флюгера
Никто не в силах точно предположить, когда люди стали использовать флюгеры. Самым древним на данный момент можно считать флюгер, изготовленный греческим астрономом чуть более 2000 лет назад. Он венчал Башню Ветров в древних Афинах и имел также символическое значение.
Очень популярны были флюгеры в странах Прибалтики и Скандинавии. В прибрежных портовых городах необходимо было определять, позволит ли ветер причалить судну. Они и по сей день украшают крыши зданий, поражая разнообразием форм и, порою, являясь настоящими произведениями искусства, но уже лишь в качестве декора.
Символизм флюгеров
За прошедшие века флюгер стал объектом легенд и служил не только украшением здания, но и неким оберегом. Согласно восточному учению фен-шуй, флюгер способствует установлению теплых дружеских отношений с соседями.
Наиболее популярны флюгеры с изображением петуха, особенно в России. Петух символизирует бдительность. В народных преданиях он мог отпугивать нечисть, оберегать жилище от пожаров и других бед. В христианстве петух считается символом святого апостола Петра.
В странах Азии часто встречаются флюгеры в виде драконов. Дракон олицетворяет мудрость, и флюгер с его образом также несет функцию оберега.
Выбирая фигурку флюгера для своего дома, не будет лишним поинтересоваться, что означает то или иное изображение. Например: кошка служит символом домашнего уюта, орел призван защитить от врагов, лев представляет силу и власть, корабль – целеустремленность, аист – семейный очаг.
Необязательно строго придерживаться каких-то канонов. Можно самому выбрать понравившуюся фигурку. При желании совсем несложно изготовить флюгер своими руками.
Материалы для изготовления флюгера
Для создания флюгера предпочтительнее использовать металл: листовую сталь или медь. Такая конструкция прослужит весьма длительный срок, не теряя своей привлекательности и не портясь от воздействия окружающей среды. Весьма эффектно смотрятся кованые изделия.
Конструкции из дерева и фанеры также имеют место, однако страдают от осадков и перепадов температур. Чтобы продлить срок службы, их покрывают специальным составом и лаком.
Довольно часто в последнее время для изготовления флюгеров используют пластик. Он легок, не подвержен коррозии и невосприимчив к осадкам. Но его век сравнительно недолог.
Простейшие флюгер можно смастерить из пластиковых бутылок или CD–дисков. Разумеется, подобное устройство сможет украсить скромный садовый домик, теплицу или сарайчик, но никак не солидный коттедж.
Необходимые инструменты
Материал, выбранный для изготовления флюгера, определяет набор соответствующих инструментов для его обработки, включая все необходимое, чтобы установить флюгер на крышу.
Возможный набор инструментов: линейка, дрель, различные сверла и напильники, наждак, молоток, паяльник, электролобзик (для работы с деревянными деталями, фанерой или пластиком). В зависимости от сложности конструкции, может потребоваться токарный станок и наковальня.
Основные части флюгера
Конструкция флюгера включает в себя:
- несущую ось;
- флажок с противовесом;
- корпус;
- колпачок, предохраняющий корпус от воды;
- розу ветров, показывающую 4 стороны света
Чертеж флюгера
Перед тем как сделать флюгер своими руками, необходимо выбрать или тщательно составить чертеж флюгера. Это поможет избежать ошибок и неточностей в конструкции.
Размеры флюгера могут быть любыми, строгих правил здесь не существует. Но в основном придерживаются размера 70 х 40 см (для коттеджа).
Изготовление флюгера из металла
- Для сооружения корпуса берется отрезок металлической трубы, длиной около 130 мм и 13 мм в диаметре, в верхней части которого нарезается резьба. Внутри нижней части трубы устанавливают подшипник с внутренним диаметром 9 мм. Желательно использовать подшипник с закрытым корпусом, который не боится попадания влаги;
- В качестве оси флюгера применяется стержень из гладкой арматуры, длиной 450 мм и диаметром 10 мм.
Стержень подтачивается до диаметра 9 мм на токарном станке или с использованием наждака. Подгоняется под размер подшипника;
- Для изготовления розы ветров берутся металлические прутки (лучше стальные) небольшого диаметра.
Они привариваются под прямым углом к крышке корпуса и заканчиваются буквами, обозначающими 4 стороны света;
- На внутренней стороне крышки выполняется резьба, затем крышка с розой ветров устанавливается на корпус флюгера;
- Стержень конструкции закрепляется в отверстии крышки, и фиксируется в подшипнике.
Затем проверяется, легкость вращения конструкция вокруг своей оси;
- Чтобы предотвратить проникновение атмосферной влаги внутрь корпуса, над крышкой фиксируется специальный колпачок;
- Ось подгоняется под нужный размер и на ней закрепляется декоративный флажок – основное украшение изделия. Делается это при помощи сварки, но можно применить болты или заклепки.
Фигурка для флюгера
Самый интересный творческий момент – смастерить фигурку-флажок флюгера.
Размер выбирается индивидуально, учитывая габариты всей конструкции в целом. Для парусности, фигурка должна быть несколько растянута вдоль горизонтальной плоскости.
Понравившийся рисунок вырезается из бумаги и приклеивается на материал, из которого будет выполнена фигура (металл, пластик или фанеру). Затем вырезается соответствующим инструментом (например, ножницами по металлу).
Края изделия тщательно обрабатываются напильником. На металлическом флажке часто используют чеканку.
Как правильно установить флюгер на крышу
Непосредственно перед установкой, следует заполнить корпус изделия смазкой (например, солидолом).
Высота, на которую монтируется флюгер, должна быть не менее 10 м от земли, в самой высокой точке здания. Флюгер закрепляется на конек крыши или же на колпак печной (либо вентиляционной) трубы. Так как конструкция постоянно испытывает нагрузки под воздействием ветра, желательно с особой тщательностью произвести установку и проверку на прочность.
Важным моментом является ориентация флюгера по сторонам света. Для их определения используют компас.
Крепление флюгера на колпаке трубы
Колпак печной или же вентиляционной трубы – максимально удобное место для фиксации флюгера. При этом толщина металла самого колпака должна быть 1,5 мм и более!
В колпак устанавливается кронштейн. Для этого используется полоску из стали, толщиной 2 мм, загнутую с обоих концов на 30–50 мм. Кронштейн закрепляется на заклепки.
В предварительно просверленное отверстие колпака, вставляется ось флюгера с резьбой в самом низу, и крепится с использованием шайбы и гайки к кронштейну.
Крепление флюгера на коньке крыши
Для того чтобы закрепить флюгер на коньке крыши, понадобятся 2 прочные, согнутые под углом, металлические пластины.
При установке необходимо действовать аккуратно, чтобы не повредить кровлю и не нарушить ее герметичность.
Простой флюгер своими руками
Далеко не все могут позволить себе роскошные коттеджи, украшенные изысканными коваными флюгерами. Для скромного дачного домика можно соорудить флюгер из недорогих материалов, проявив собственную фантазию с минимальными материальными затратами.
Для украшения дачного участка можно смастерить фигурку животного, приводящуюся в движение на ветру при помощи пропеллера.

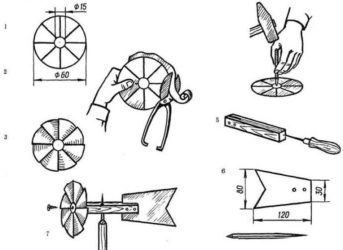

Схема изготовления флюгера
Для изготовления такого устройства можно взять фанеру, если возможно, влагостойкую. Колесо для пропеллера делается из жести, отгибаются края для формирования лопастей. Детали устройства не должны плотно прилегать друг другу, чтобы обеспечивать непринужденное вращение флюгера. Полученное изделие можно покрасить.
Как сделать флюгер своими руками из пластиковых бутылок
Самый «бюджетный» вариант – изготовление флюгера с использованием двух пластиковых бутылок.
Одну бутылку разрезают и изготавливают пропеллер, вторая идет на изготовление флюгарки. Далее, детали нанизываются на металлический стержень и устанавливаются в нужном месте.
Вне зависимости от сложности конструкции флюгера, к его созданию и установке необходимо подойти ответственно, тогда устройство будет правильно функционировать и не только доставлять эстетическое удовольствие своим внешним видом, но и приносить пользу в качестве метеорологического прибора.
Читайте так же: Детский городок
С. Розанова
Источник: https://Rozarii.ru/podelki-dlya-dachi/flyuger.html
