Как изготовить леса строительные своими руками?

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Рекомендуемые трубы

По материалу:

• Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
• Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

• Вертикальные стойки. Труба профильная 30 х 30.
• Распорки (диагональные, горизонтальные). Труба круглая на 15.
• Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемая доска

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Рекомендуемые размеры секций

• Длина – от 1600 до 2000.
• Ширина – в пределах 1000.
• Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Крепежные детали

• Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
• Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

• Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
• Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
• Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
• Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
• Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
• Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
• Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Для обеспечения максимальной устойчивости строительных лесов необходимо:

• подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
• обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
• Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Источник: https://woodguide.ru/build/stroitelnye-lesa/

Как сделать строительные леса из профиля — чертежи и инструкция

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

• Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.
• Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.

Строительные леса состоят из нескольких элементов:

• опорные рамы – это каркас, на него приходится основная нагрузка;
• настилы (подмостки), на которых находятся строители и рабочий материал;
• перила для защиты от несчастного случая;
• упоры – для устойчивого положения;
• распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
• лестницы для подъема и спуска.

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

• Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
• Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
• Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
• Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

• профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
• труба с сечением 25х25 мм – для соединений;
• труба диаметром 15 мм – для распорок;
• доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
• уровень;
• сварочный аппарат;
• саморезы, болты, гвозди;
• болгарка;
• дрель;
• лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

• Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
• Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Источник: https://InfoTruby.ru/svoimi-rukami/stroitelnye-lesa-iz-profilya

Строительные леса своими руками: чертежи и схемы рамных деревянных и алюминиевых лесов

При возведении стен или наружной отделки зданий применяют леса. Эта конструкция даёт возможность безопасно проводить работы на высоте и держать под рукой необходимые инструменты и запас используемых материалов.

Виды строительных лесов

Невзирая на то, что строительные леса представлены во многих видах, в их конструкциях находятся идентичные детали, несущие одно и то же назначение:

• Вертикальные опоры.
• Стяжки, соединяющие опоры по горизонтали и вертикали.
• Поперечины.
• Настил.
• Опорные откосы.
• Поручни.
• Лестницы.

Материал для изготовления

При изготовлении лесов используют:

Конструкция из древесины намного дешевле металлической, но использовать её можно только при двух, трёх сборок. В дальнейшем она пригодна только на «выброс».

Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.

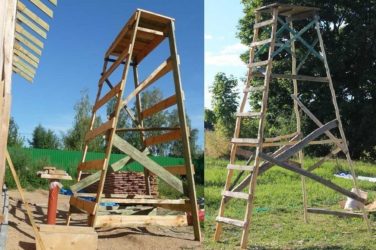

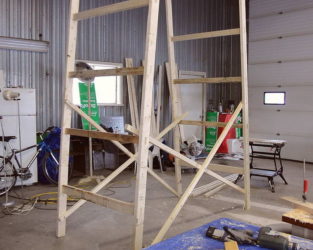

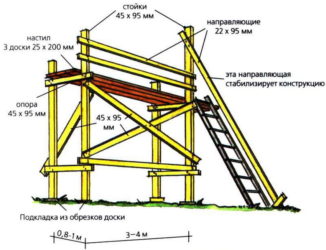

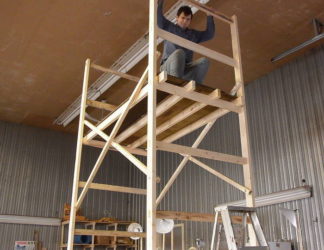

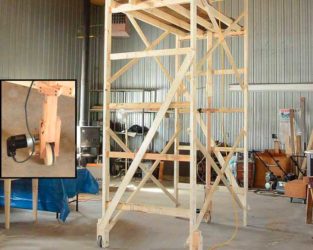

Изготовление лесов из дерева

Чтобы изготовить строительные леса из дерева и поддонов своими руками, необходимо, в первую очередь, разработать чертежи и определить размеры.

Придумывать в этом плане ничего не нужно. Многолетняя практика сама определила и установила удобные в работе размеры:

• предельная высота сооружения — 6 метров;
• расстояние между опорами может варьироваться от 2,0 до 2,5 метров;
• ширина рабочей площадки – 1 метр.

Изготовление строительных лесов

Пошаговое изготовление строительных лесов своими руками:

• На ровной поверхности грунта выкладываются по две опоры, лучше из бруса, но можно и из пятидесятой доски, параллельно друг другу, одинаковых по высоте.
• Опоры скрепляются по горизонтали поперечинами, на которые в последующем будет уложена площадка для работы.
• Полученные две скреплённые конструкции, устанавливаются вертикально друг против друга и соединяются по диагонали и горизонтали поперечинам.
• На горизонтальные поперечины застилаются и закрепляются доски, которые в последующем будут служить настилом.
• Для фиксирования лесов, устанавливаются боковые упоры.
• На опоры прибивается черепной брусок, который будет играть роль перил.
• На последнем этапе устанавливается и фиксируется лестница для подъёма.

Если нужно установить две и более секций, то друг с другом они соединяются широкой доской, которая набивается на соседние опоры.

 Чтобы предотвратить раскол от гвоздей, предварительно нужно просверлить для них отверстия.

Специфика изготовления лесов из труб

Приступая к изготовлению разборных строительных лесов из труб своими руками, надо знать, что по своим конструктивным данным они идентичны с деревянными лесами. Различие среди них представляют переходники, которые используют для увеличения конструкции по высоте.

Деталировка для сборки одной металлической секции

Чтобы собрать одну секцию, понадобится:

• Профилированная труба для опор 40х40 мм — 4 шт. по 1,5 м.
• Профилированная труба для перекладин — 4 шт. по 1 м.
• Тонкостенная труба диаметром 20 мм — 4 шт. по 2 метра для стяжки по диагонали.
• Профилированная труба 35х35 мм — 8 шт. по 10 см., которая будет играть роль переходников.
• Профилированная труба 35х35 для перил — 1шт 2 — м.
• Стальная пластина для подпятников 10х10 см толщиной 3 мм — 4 штуки.
• Для соединения поперечин по диагонали с каркасом, понадобится 10 болтов с гайками и шайбами.

Сборка металлических лесов одного уровня

Чтобы собрать конструкцию, надо придерживаться инструкции: как правильно сделать строительные леса.

Сборка лесов из труб включает следующие операции:

• К щиту из листа OSB, при помощи струбцин, закрепляются опоры лесов.
• К опорам, с помощью сварки, привариваются поперечины по горизонтали.
• На верхний торец стоек приваривают переходники размером 5 см.
• Подняв со щита стойки с поперечинами, их надо повернуть на 90 градусов, снова уложить на щит и струбцинами закрепить к щиту.
• Края и середину трубы, предназначенную для растяжки по диагонали, сплющивают и просверливают прорезь для болтов.
• Две диагональные перекладины затягивают по центру болтом, прикладывают к стойкам и определяют место для просверливания.
• Перекладины закрепляют на стойках болтами и затягиваются гайками.
• На опорах и поручнях сверлятся отверстия и между собой их соединяют на болты.
• К основанию труб привариваются подпятники.
• Готовую конструкцию устанавливают вертикально.
• На боковые перекладины укладываются доски, которые служат основанием рабочей площадки.

Фото как сделать строительные леса, можно посмотреть ниже.

Важно помнить, что диагональные перекладины необходимо закреплять с одной стороны конструкции, а горизонтальные на противоположной стороне. Тогда при сборке, они не будут мешать друг другу.

Фото строительных лесов своими руками

Также рекомендуем просмотреть: Помогите проекту, поделитесь в соцсетях ?

Источник: http://sdelatlegko.ru/stroitelnye-lesa-svoimi-rukami/

Как сделать строительные леса своими руками

Строительные леса – штука специфическая и не всегда нужная. Но что делать, если они так необходимы, а взять негде? Смонтировать самостоятельно! Прежде, чем приниматься за работу, важно знать, что строительные леса создаются по принципу каркасной конструкции, собранной из деревянных и стальных элементов. Чтобы понять, как сделать строительные леса своими руками, мастер должен определиться с их видом.

Конструкция лесов и их виды

Исходя из материала производства, леса делятся на два вида:

• металлические;
• деревянные.

Иным критерием разделения строительных лесов на типы считается способ крепления конструктивных элементов. По данному способу леса делятся на:

• рамные – считаются особо прочными, поскольку их основной является цельнометаллическая рама;
• штыревые – части конструкции в этих лесах крепятся друг к другу штырем;
• клиновые – конструкция таких лесов соединена клиновым методом;
• хомутовые – вертикальные и горизонтальные стойки связаны вставками по методу «труба в трубу», закрепленными поворотными и неповоротными хомутами.

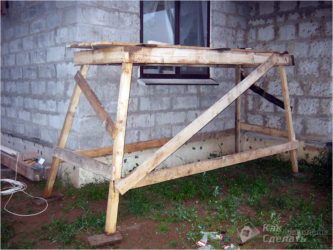

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

• Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
• Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
• Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Сборка металлических лесов

Металлические строительные леса гораздо прочнее деревянных и имеют более длительный срок службы. Однако их изготовление занимает больше времени и трудовых затрат. Для расчета материалов и размера обычно используется схема строительных лесов. Многоярусные леса производятся из алюминия, небольшие конструкции – из стали. Сталь, в отличие от алюминия, больше пригодна к самостоятельному обустройству лесов. Чтобы возвести металлические леса своими руками, мастеру потребуется:

• круглая труба диаметром 15 мм – основа будущих распорок;
• профильная труба диаметром 30 мм – необходима для производства стоек;
• профильная труба диаметром 25 – из нее изготавливают соединительные перемычки;
• крепежные материалы для металла;
• «болгарка» – ею шлифуют углы и пилят трубы;
• дрель и сверла.

Подготовка распорок

Монтаж металлических лесов начинается с подготовки распорок. 15-милиметровую трубу разрезают на два фрагмента по 2 метра. Их концы сплющивают. На каждом конце «болгаркой» делаются два продольных надпила не больше 2 см.

Затем 30-милиметровую трубу разрезают на фрагменты по 1,5 м (высоту одного пролета лесов). Затем от этой же трубы отрезают куски по 0,70 м, предназначенные для перемычек между стойками пролета. Перемычки устанавливаются в 35 см друг от друга. Размеры всех фрагментов тщательно перепроверяют. После окончания всех работ конструкцию сваривают в единое целое с помощью сварочного аппарата.

Изготовление переходников

На дальнейшем этапе монтируются переходники между секциями. Для этого труба диаметром 25 мм нарезается на небольшие отрезки по 25 см, а труба диаметром 30 мм нарезается на еще более мелкие отрезки по 5 см, с их помощью будут фиксироваться перемычки. Отрезок в 25 см продевается в отрезок величиной 5 см до своего центра. Затем закрепляется сваркой или саморезами.

Для дальнейшей сборки лесов на торцах перемычек и в стойках проделываются отверстия для болтов. Перемычки надежно крепятся между стоек секции крест – накрест, с двух сторон. Далее, с помощью соединительных переходников, создается следующий этаж конструкции.

Сборка рамы

Рамные металлические леса способны выдержать давление 180-200 кг на кв.м. Они изготавливаются из стоек и рам. Такие леса разрешено возводить на большую высоту – до 45 метров. Перед монтажом металлической рамы в первую очередь определяются с расположением ярусов, лестниц и других элементов конструкции.

Сборка рамы начинается с того, что на подготовленном заранее участке откладываются отрезки по 3 м, на которые укладываются опорные доски. На этих досках закрепляются металлические опоры, составляющие основу начального яруса. После того, как опоры скреплены между собой железными стяжками, монтируется следующий этаж. На каждом этаже обустраивается рабочие поверхности из досок – настилы. Для подъема на них, леса оборудуются лестницами по бокам.

Монтаж секции

Перед обустройством лесов необходимо определиться с размером и расположением секций. При этом обязательно соблюсти три условия:

• ширина между стойками не больше 3 м;
• длина между стойками не больше 4 м;
• высота между этажами не больше 2 м.

Число секций зависит от размера стены. Лист настила закрепляют на стойках саморезами по металлу или струбцинами. Затем к стойкам приваривают горизонтальные направляющие (перемычки). На верхние концы стоек «надевают» обрезки трубы (переходники) и сваривают. Если используется тонкостенная труба, то при сборе ее концы и середину сплющивают, и в этих местах проделывают отверстия для крепежа.

Две диагональные планки стягиваются болтом по центру, затем их прикладывают к стойками и отмечают точки для будущих отверстий. Диагональные планки фиксируются на стойках болтами. Затем на концы труб приваривают подпятники – плоские металлические пластины. После чего конструкцию устанавливают в рабочее положение.

Изготовление настила

Настил для металлических лесов изготавливается по тому же принципу, что и на строительных лесах из дерева. Настилы производят из обрезных досок, толщиной 40-50 мм, также используют металлические листы.

Покраска лесов

Возводя леса своими руками, не каждый задумывается о необходимости их покраски. Это не обязательное условие для их эксплуатации. Однако слой краски защитит металл от коррозии, а дерево от намокания и гниения, что существенно увеличит срок годности строительных лесов.

Источник: https://small-house.ru/kak-sdelat-stroitelnyie-lesa-svoimi-rukami/

Как сделать леса строительные своими руками

Традиционно для монтажа строительных лесов используют металл или дерево. Древесные сооружения подходят лишь для разовых работ. Они имеют простое устройство, поэтому с их сборкой справится любой человек, имеющий базовые навыки работы с древесиной. Приспособления из металла многоразовые и разборные, их можно применять повторно на других объектах. При наличии инструмента и знаний по обработке металла, собрать строительные леса своими руками будет очень просто.

Типы строительных лесов

Помимо типа материала, леса отличаются функционалом, способом крепежа и конструкции. По этим признакам конструкции делят на несколько основных групп.

Клиновые

Для соединения частей конструкции используют особый клиновый фиксатор. Подобные приспособления очень надежны, а, главное, прочны. Их жесткость выдерживает большие веса и механические нагрузки. Собирать клиновые строительные леса своими руками очень просто, а главное, после разборки их также легко собрать, как в первый раз. Такая конструкция значительно ускоряет и облегчает работы по подъему больших грузов и материалов.

Рамные

Основа рамных строительных лесов – жесткий каркас в форме рамы. Подобные приспособления применяют в отделочных и покрасочных работах. Горизонтальные и диагональные элементы лесов соединяются посредством узловых крепежей. Плюс таких лесов в их низкой стоимости, они позволяют создать удобное приспособление без больших затрат.

Штыревые

Детали штыревых лесов скрепляются при помощи металлических штырей. Подобные конструкции чаще всего используют в обычных строительных работах из-за того, что их удобнее собирать на объекте. Время на сборку штыревых лесов зависит от протяженности объекта, как правило, процесс не занимает больше суток.

Хомутовые

Для построек необычного, сложного строения применяют хомутовые леса. Части каркаса соединяют специфическим способом, который очень популярен в профессиональном строительстве. Важной характеристикой в монтаже и построении чертежей таких лесов является шаг между стойками и перекладинами. Это расстояние выбирают в зависимости от конфигурации постройки и ее габаритов.

Общее строение лесов

Независимо от типа соединения частей конструкции и ее типа, все леса состоят из схожих элементов, таких как:

• вертикальные ребра (стойки);
• диагональные ребра жесткости (делают всю конструкцию прочной)
• горизонтальные поперечины;
• перемычки под настил;
• дощатый настил для перемещения рабочих;
• упоры, придающие приспособлению стабильность и не дающие ей заваливаться вперед и назад;
• защитное ограждение для защиты рабочих от падения в процессе работы;
• лестница для передвижения между рядами.

Количество и размер элементов варьируется в зависимости от масштабности и сложности объекта. Для облегчения сборки лесов можно построить схематичный чертеж.

Дощатые леса

Пожалуй, у многих строителей и профессионалов есть свои хитрости по сборке и проектированию лесов, в интернете также немало подобный инструкций. Большая часть конструкций не отличается ничем, кроме размера стоек и толщины настила. Чтобы разобраться в подобных инструкциях стоит руководствоваться несколькими габаритами:

• шаг между стойками делают в 2-2.5 метра;
• средняя ширина настила составляет 1-1.2 метра;
• конструкция не должна быть выше 6 метров.

Соблюдение этих правил позволит создать функциональные и безопасные леса. Чтобы сконструировать строительные леса своими руками, вам понадобится:

• доски для упорных конструкций и балок шириной 5-10 см, можно использовать брус квадратного и круглого сечения;
• материал под распорки и защитной конструкции толщиной 3 см;
• доски для перемычек и деревянного настила – 5 см в толщину;
• гвозди (саморезы в подобных конструкциях использовать не рекомендуется).

После подготовки всех материалов можно приступать к сборке. Сначала на расстоянии в 2-2.5 метра скрепляют 4 стойки, для их соединения используют диагональные распорки на все четыре стороны. Затем на необходимом уровне монтируют доски перемычек, и на них крепят доски настила. Для защиты на стойки устанавливают доску для ограждения. Заключительный этап – установка опор и монтаж лестницы для перехода на верх лесов.

При сборке строительных лесов из досок стоит учитывать следующие нюансы:

• стойки и опоры крепятся параллельно, их расположение проверяют строительным уровнем;
• для крепления стоек между собой используют горизонтальные перемычки;
• на защитные перила можно набить поперечины, для лучшей защиты.

Для удлинения деревянных лесов используют несколько секций, для их скрепления используют доски. Доски-крепежи набивают прямо на опоры.

Совет! Зачастую при креплении гвоздями древесина трескается в местах погружения крепежей. Чтобы обезопасить доски от таких повреждений, стоит просверлить пазы на местах, где будут вбиваться гвозди.

Металлические изделия удобнее в том случае, если вы планируете заниматься строительством нескольких объектов. Их можно в любое удобное время разобрать и собрать уже на новом месте. Чтобы смонтировать простейшие строительные леса своими руками (высотой 150 см, шириной 100 см и длиной 165 см) подойдет следующая инструкция:

• Сначала подготавливают необходимы материал. Для этого оптимален металлопрофиль квадратного сечения 3 на 3 см и более, с длиной от 150 см. Для распорок используют круглую трубу 1.5 см диаметром. Соединения делают из труб 2.5 на 2.5 см. В качестве настила лучше всего использовать доски в ширину 4-5 см и длину 200-220 см.
• Когда материал закуплен, его необходимо нарезать. Диагональные стойки нарезают длиной в 200 см, горизонтальные крепежи по 95 см.
• Диагональные ребра жесткости надрезают с обоих концов, делая позы глубиной в 5-8 см и приплющивают надрезы. Такой способ облегчит крепеж распорок.
• Сборку начинают с соединения вертикальных стоек. Для этого две стойки сваривают горизонтальной распоркой, шаг между стойками делают в 25-35 см.
• Далее приступают к сборке переходников. Для этого на профильную трубу 2.5 см и длиной в 30 см надевают и сваривают маленький сектор металлопрофиля сечением в 3 см и длиной 6-8 см.
• На вертикальных стойках и диагональных ребрах делают отверстия для крепежей.
• Леса из профильной трубы собирают при помощи болтов, затем шлифуют места сварки и срезов. После зачистки неровностей металл грунтуют и красят, это значительно продлит срок службы конструкции.
• Далее все стойки соединяют при помощи переходников и укладывают дощатый настил.

При окончании работ достаточно снять болты и разобрать леса на рамы. Срок службы такой конструкции в десятки раз превышает эксплуатационный срок деревянных лесов. А при правильном уходе они способны прослужить долгие годы.

Плюсы и минусы разных конструкций

Строительные приспособления удобны при создании объекта, а после окончания работы остро стоит вопрос их хранения. Даже в разобранном виде конструкция занимает много места.

Приспособления из дерева могут быть и разборными, но делать это нелегко, особенно если доски были скреплены гвоздями. И даже дощатые леса нужно где-то хранить. Кроме того, в местах крепления гвоздей после разбора остаются небольшие трещины и щели, которые будут способствовать гниению. Зачастую на таких конструкциях остается растворитель или краска.

Совет! Если у вас после строительства остались разборные металлические леса, вы можете продать их по неплохой цене или сдавать в аренду.

Строительные леса, собранные самостоятельно, не годятся для работы на больших объектах. Как правило, они предназначены для зданий в 1-2 этажа. Эксплуатация лесов на больших высотах опасна.

Подобные конструкции используются нечасто (для ремонта или отделки фасадов), потому их монтаж не всегда уместен. Можно выполнить работы по покраске и без строительных лесов.

Зачастую строительные леса делают протяженностью от 6 метров, что увеличивает их вес и стоимость. Такую конструкцию будет проблематично переносить с места на место, а ее разбор и сборка займут очень много времени.

Альтернатива строительным лесам

Сборку лесов и их проектирование стоит продумать еще перед строительством дома. Если вы будете нанимать для отделочных и ремонтных работ специалистов, то не стоит и думать о том, как сделать строительные леса. Обычно профессиональные бригады имеют весь перечень оборудования и инструментов, в том числе и леса.

Часто при разборке лесов и после стройки, леса остаются без дела и их выбрасывают или продают. Однако они еще могут потребоваться при ремонте или отделочных работах. Существует масса других приспособлений, облегчающих стройку, которыми можно заменить традиционные строительные леса.

Перед разбором или сдачей лесов в аренду стоит убедиться, что фасад приведен в надлежащий вид. Не экономьте на отделочных работах, иначе придется проводить восстановление декоративного слоя. Одним из самых долговечных и простых в уходе облицовочных материалов считается кирпич. Сегодня можно найти массу разновидностей этого материала, отличающегося цветами, размером и текстурой.

Как правило, другие отделочные материалы (штукатурка, краска и панели) будут нуждаться в частом ремонте, что приведет к значительным расходам. Для этого придется нанимать бригаду или арендовать леса. Если же у вас есть собственная конструкция из профильной трубы для отделочных работ – вы сможете существенно экономить на косметическом ремонте. Для хранения такой конструкции можно отвести отдельное помещение или построить простой сарай.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Источник: http://ProRoofer.ru/instrumenty-i-oborudovanie/stroitelnye-lesa-svoimi-rukami.html

Леса строительные своими руками

Даже одноэтажный жилой дом или хозяйственную постройку проблематично построить без помостов или лесов. Какая-никакая возвышенность все же нужна и будет совсем правильно, если это будут хорошие строительные леса. Они обеспечат безопасность на стройплощадке и высокую скорость проведения работ, не говоря уже об удобстве мастеров и подсобников. Не всегда рентабельно брать в аренду, а тем более покупать пространственные конструкции для строительства, поэтому попробуем сэкономить.

Что это такое и зачем они нужны

Построить леса строительные своими руками не составит никаких сложностей, зато они могут решить массу вопросов, связанных с возведением стен, устройством кровли, отделкой фасада. Цена строительных лесов из металла составляет около 200 рублей за квадратный метр. С одной стороны, не так много, но с другой — зачем покупать, если самодельные по стоимости будут втрое дешевле, а по качеству и по функционалу ничем не хуже, если придерживаться определённых правил и норм.

Основная задача строительных лесов — обеспечивать возможность работы на определённой высоте. При этом безопасность и удобство рассматриваются в первую очередь. Независимо от конструкции и высоты, от материала, леса должны быть оборудованы либо поручнями, либо сеткой, быть простыми в монтаже и компактными при хранении и перевозке. Велосипед изобретать не нужно, все уже изобретено до нас и расписано в ГОСТах и нормативах.

Параметры и характеристики деревянных и металлических конструкций

Перед тем как выбрать материал для строительных лесов, необходимо определиться с их размерами, учитывая требования строительных норм. Их стоит соблюдать хотя бы по той причине, что в первую очередь они призваны заботиться о нашей безопасности. Первым делом перед непосредственным строительством конструкции выполняется чертёж с учётом следующих параметров:

• максимальная высота пространственной конструкции не должна превышать шесть метров;
• любые леса опираются на стойки, расстояние между которыми должно быть не менее двух метров;
• рабочее пространство, независимо от высоты, должно быть не менее метра в ширину, это необходимо как для удобства работы, так и для предотвращения падения инструментов и материалов.

Следующие рассматриваемые параметры помогут избежать лишних затрат материала. К примеру, с точки зрения эргономики удобнее всего работать тогда, когда рабочая область находится на 40 см ниже грудного отдела. Поэтому именно на таком расстоянии стоит устанавливать самый нижний помост. Помост второго уровня устраивается на высоте от 175 до 200 см от уровня первого помоста. Также стоит продумать систему раскосов или фиксации к стене, которые не дадут отодвигаться конструкции от обрабатываемой поверхности. Теперь, вооружившись общими параметрами и составив чертёж, приступаем к сборке лесов из дерева или из металла.

Собираем металлические леса

Рамная металлическая конструкция с деревянным настилом — это то, что нужно при частном строительстве. Такие леса дешевле хомутовых, дороже деревянных, зато прочнее и их можно будет использовать многократно. Рамные металлические леса состоят из секций 2х2х1 м. Размеры можно изменять в допустимых пределах, о которых мы уже говорили. Для сборки лесов понадобятся такие материалы:

• труба 30 мм;
• труба 15 мм;
• обрезная доска сороковка;
• монтажная лестница приставная;
• резьбовой крепёж;
• болгарка, дрель, сварка, строительный уровень и простейший слесарный инструмент.

Монтаж металлических лесов проводят в несколько этапов:

• Изготовление распорок из трубы 15 мм. Распорка из более тонкой трубы будет способствовать сохранению жёсткости конструкции, при этом не сильно её утяжелять. Поперечные (горизонтальные) распорки должны быть минимум метр в длину, а диагональные — 2 м. Нарезанные трубы расплющиваются с обоих концов, после этого в деформированных оконечниках высверливается отверстие, соответствующее диаметру метизов.
• Изготовление переходников. Для того, чтобы была возможность нарастить вертикальные опоры в высоту, необходимо выполнить переходники, которые будут вставляться в стойки и на них будет одеваться продолжение вертикальной стойки. Количество переходников вычисляется в зависимости от высоты лесов. Для их изготовления используется профиль 25х25 мм, длина — около 300 мм, для фиксации на переходник надевают муфту длиной 6-8 см из профиля 30х30.

Собираем раму и настил

1. Каждая вертикальная стойка соединяется горизонтальными перемычками, которые привариваются через каждые 30-35 см.
2. К нижним торцам опорных стоек приваривают опорные пластины в виде квадрата со стороной 70-80 мм для того, чтобы конструкция не проваливалась в грунт.
3. Каждые две стойки устанавливают вертикально строго по отвесу или уровню. К ним примеряют диагональные распорки. Маркером отмечают места сверления. Сверлят отверстия в распорках и в стойках под болт.
4. Из доски толщиной 40 мм собирают щиты по длине секции, сбивают с тыльной стороны и укрепляют, чтобы не было прогиба.
5. По краям настила саморезами фиксируют П-образный профиль по размеру поперечины на вертикальной стойке.
6. Уложенный настил будет фиксироваться П-образным профилем, который не даст щиту смещаться.

Теперь осталось только обработать новые леса антикоррозионным составом, грунтом и по желанию окрасить. Конструкция полностью готова к работе.

Удачного всем строительства!

Автор avtor

Источник: https://nashprorab.com/lesa-stroitelnye-svoimi-rukami/
