Как изогнуть профиль для навеса своими руками?

Навес из профильной трубы: размеры чертежеЙ, как согнуть трубу для каркаса, как сварить своими руками

Вопрос возведения навесов всегда будет актуальным для владельцев частных домов. Сложно найти более подходящий материал для строительства, чем профильные металлические трубы. Каркас будет устойчивым, но легким, его можно сделать как стационарным, так и разборным.

Профильные металлические трубы квадратного или прямоугольного сечения обладают хорошей жесткостью и практически не подвержены деформации, а ровные стороны облегчают процесс подгонки и обеспечивают большую площадь сварочного шва. Промышленность выпускает профильные трубы, изготовленные тремя способами:

• Холодной прокатки.
• Горячей прокатки.
• Сварные.

Толщина стенки — от одного до пятнадцати миллиметров, наружное сечение — от десяти миллиметров.

Конфигурация профильных труб, используемых в конструкции навеса

Совет. Для строительства навеса желательно использовать сварные и холодной прокатки профильные трубы.

Несмотря на простоту конструкции, для строительства потребуется чертеж навеса из профильной трубы с расчетами нагрузки. Конструктивно навес состоит из следующих элементов:

• Вертикальные стойки.
• Фермы.
• Обрешетка.
• Кровля.
• Фундамент.

Детали конструкции навеса из профильной трубы с односкатной крышей

Варианты фундамента для вертикальных стоек из профиля

Установить вертикальные стойки можно несколькими способами:

1. Выкапывается яма глубиной 50-60 см и размером 40×40 см. На дно ямы укладывается щебень или мелкий камень. Нижний конец стойки обрабатывается антикоррозийной краской. Стойка устанавливается в вертикальное положение, фиксируется подпорками, яма заполняется бетоном.

Самый простой пример бетонирования стойки, но его нельзя назвать самым практичным

2. Подготовленную яму заполняют бетоном и устанавливают закладную деталь, к которой впоследствии приваривается вертикальная стойка.

Фундамент в разрезе с закладной деталью. Вертикальная стойка устанавливается и приваривается к закладной, при необходимости усиливается приваренными косынками.

3. Производятся действия, аналогичные второму пункту, только вместо закладной детали устанавливаются анкерные болты.

Использование анкерных болтов позволяет выровнять стойку при монтаже регулировкой затяжки гаек и подкладкой металлических пластин различной толщины

На заметку. Горизонтальные обвязывающие трубы, на которые будут устанавливаться фермы, монтируются по длинным сторонам навеса, при необходимости могут быть усилены укосами, изготовленными из профиля.

Изготовление ферм из профильной трубы и монтаж

Формы крыш для навесов в основном разнообразием не отличаются, хотя бывает, что встречаются эксклюзивные экземпляры. В основном это односкатные, двухскатные и арочные конструкции, для покрытия которых чаще всего применяют:

• Поликарбонат.
• Металлочерепицу.
• Оцинкованный профнастил.

Изготовить фермы удобнее всего на земле, а потом готовые приварить к стойкам. Тем более что изготовленная первая ферма будет использоваться в качестве шаблона, что значительно ускорит сборку последующих. Наглядные примеры разъяснят, как правильно сварить ферму для навеса.

Конструкция фермы, которая используется в основном для односкатных и двухскатных навесов из профильной трубы

Ферма, собранная из двух элементов (смотреть фото 6) для двухскатной крыши

Виды ферм, чаще всего используемые при строительстве навесов, способные выдержать любую снеговую нагрузку

Если с фермами для таких обычных крыш более или менее все ясно, то при изготовлении фермы арочного типа возникает технический вопрос: как согнуть трубу без трубогиба для навеса с покрытием из поликарбоната.

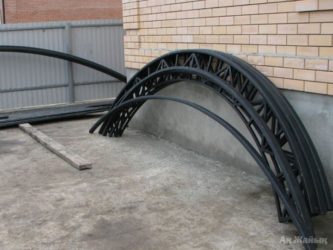

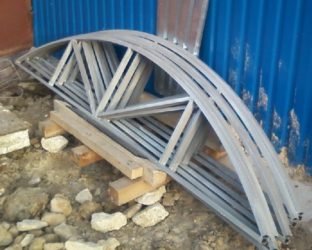

Изготовление арочной фермы

Изогнуть трубу с квадратным сечением будет тяжелее, чем профиль, имеющий форму прямоугольника. Изгибать следует широкую сторону.

Направление изгиба прямоугольной трубы

Существует несколько способов изгиба профильной трубы без трубогиба и нагрева:

1. Потребуется изготовить несложный инструмент: к отрезку трубы большего диаметра приваривается полутораметровая ручка, надевается на трубу, которую следует изогнуть. Последовательно подгибают заготовку, перемещая самодельный трубогиб.

Самый простой, но действенный способ изгиба профильной трубы

2. Если требуется произвести изгиб большого радиуса, то можно к нижней ровной части фермы приварить вертикальные стойки. Начиная с одного края, последовательно надо подгибать руками верхний профиль и приваривать к верхним концам стоек.

Изготовление арочной фермы с небольшим изгибом для навеса

3. Изогнуть профильную трубу можно, используя шаблон, изготовленный из деревянных досок и круглых кольев, изгибая и фиксируя кольями профиль.

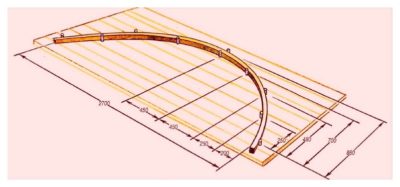

Стенд для изгиба дуги из прямоугольной трубы моно изготовить самостоятельно

Совет. Конструкцию дугообразной фермы следует выбирать с учетом проекта и доступности способа изготовления. В принципе, изогнуть необходимую заготовку можно в любой слесарной мастерской, где есть трубогибочный станок, а фермы — сварить самим.

Монтаж ферм навеса

Очень важно установить правильно крайние фермы, так как именно от них будет зависеть установка последующих, поэтому крепить следует изначально на прихватки, тщательно проверяя установочные размеры. После фиксации крайних элементов следует натянуть шпагат по краям и середине. Так как фермы имеют одинаковый размер, монтаж производится с ориентировкой на натянутый шпагат. Отклонения по плоскости ската не должны составлять более 2 мм.

Схема каркаса двухскатного навеса

К установленным фермам приваривается обрешетка из профильной квадратной трубы (можно использовать меньший размер). Если навес из профтрубы накрывается профнастилом, то листы нужно заказывать в соответствии с шириной ската, чтобы избежать лишних стыков. При покрытии навеса металлочерепицей рассчитать размеры установки обрешетки надо таким образом, чтобы стыки листов лежали на обрешетке.

Важно. После сборки каркаса и окончательной проверки все швы стыков провариваются и зачищаются. Готовый каркас навеса грунтуют и окрашивают антикоррозийной краской.

Покрытие навеса профнастилом или металлочерепицей

Технология крепления профнастила и металлочерепицы практически одинаковая. Необходимый инструмент для работы:

• Шуруповерт.
• Насадка под шестигранную головку саморезов.
• Ножницы по металлу.
• Болгарка.
• Саморезы.
• Шпагат.

Саморезы с резиновой уплотнительной шайбой. Острый конец выполнен в форме сверла, что позволяет без дополнительного сверления закручивать их в металл толщиной 2 мм.

Главное — не ошибиться с установкой первого листа, в этом помогут предварительно натянутые два шпагата, выставленные по вертикали и горизонтали. Тот, кто впервые работает с этими материалами, нередко допускает ошибку, осуществляя крепеж саморезами по технологии крепления шиферных листов. Это является грубой ошибкой.

Правильное закрепление профлиста саморезом — он установлен в нижнюю волну

Два варианта крепления металлочерепицы. Слева — запрещенный способ крепления, справа — правильный.

Примечание. Очень важная деталь: саморезы должны устанавливаться строго перпендикулярно поверхности профильной трубы, так как герметизацию отверстия обеспечивает эластичная шайба, находящаяся под головкой.

Саморез, установленный с отклонением, будет способствовать проникновению влаги из-за неплотного прилегания уплотнительной шайбы

Следует обратить внимание на момент затяжки саморезов. Слабо завернутый саморез будет причиной протекания крыши навеса. Перетянутый приведет к разрушению уплотнительной шайбы, что будет способствовать проникновению влаги.

Внимание! При закручивании саморезов шуруповерт необходимо располагать строго перпендикулярно поверхности крыши. Закручивать саморез следует на небольших оборотах, контролируя правильный прижим уплотнительной шайбы.

Коньковый стык двухскатной крыши накрывают коньковыми элементами, которые можно приобрести на рынке строительных материалов (это относится к покрытию из металлочерепицы) или изготовить самостоятельно из оцинкованного кровельного железа (для покрытия из профнастила).

Источник: http://rubesedka.ru/navesy/naves-iz-profilnoj-truby/

Как согнуть профильную трубу в домашних условиях с трубогибом и без для теплицы и козырька

Добавить в закладкиВерсия для печати

Практически у каждого хозяина возникает ситуация, когда нужно для установки теплицы или разводки канализации изменить изгиб металлического прута. Так, как согнуть профильную трубу в домашних условиях довольно легко своими руками, то для этой работы не требуется привлекать специалистов.

Как согнуть профильную трубу в домашних условиях без трубогиба

У рядового домовладельца редко есть в наличии специальное оборудование. Поэтому нужно знать, как правильно самому согнуть алюминиевую или стальную трубу для теплицы, козырька (навеса) и других нужд без трубогиба.

Фото – гибка труб без трубогиба

Очень удобно производить данную работу при помощи сварочного инвертора и бытовой болгарки. Для начала разрабатывается чертеж, по нему в дальнейшем будет расчерчиваться и рассчитываться потребный угол. В схеме обязательно точно измеряется закругление.

Пошаговая инструкция от эксперта как гнуть трубы с помощью тисков, болгарки и сварочного аппарата:

1. Если планируется загнуть профтрубу полукругом, то на месте предполагаемого сгиба делается при помощи болгарки несколько тонких надрезов;
2. Самостоятельно выполнить работу можно, только если предварительно зафиксировать арматуру в зажимных тисках. Когда пропилы выполнены и очищены от стружки, нужно осторожно начинать сгибать трубу;
3. После того как кольцо закрылось, нужно отверстия, которые образовались в результате сгибания, заварить сварочным аппаратом. Некоторые мастера используются простые паяльники, если коммуникация имеет небольшой диаметр;
4. Чтобы место сгиба было аккуратным, его нужно будет дополнительно прошлифовать и покрыть защитным средством – это поможет предупредить появление коррозии или преждевременного разрушения соединения.

Ровно выгнуть трубу можно при помощи пружины, которая подходит по размеру профильного сечения:

1. Коммуникация фиксируется в тисках;
2. В отверстие вставляется пружина соответствующего диаметра. Это не даст при сгибании профильной трубе поломаться или принять неправильную форму;
3. Для облегчения работы нужно подогреть место стыка и аккуратно вручную перегнуть коммуникацию по нужному диаметру;
4. Здесь очень помогают различные подходящие по наклону изделия из металла, скажем, болгарки, арки и т. д.

Аналогичным образом можно попробовать деформировать коммуникацию при помощи песка. Как правильно согнуть трубу для навеса без применения тисков и пружин:

1. Нужно застопорить один конец трубки, закрыв его деревянным клином или любой другой затычкой;
2. Закрытым концом труба фиксируется в земле или тисках (если есть возможность). Также можно использовать любое другое приспособление, которое позволяет установить коммуникацию;
3. После этого нужно засыпать в открытый конец песок и разогреть паяльную лампу;
4. Нагретой лампой нужно провести по месту будущего сгиба, после чего аккуратно согнуть трубу в нужную форму. Работать необходимо довольно быстро, т. к. металл после того, как остынет, будет непригодным для обработки.

обучение о том, как загнуть трубу 20 мм без трубогиба с помощью песка

После осуществления изгиба требуется трубу оставить на некоторое время в зафиксированном положении – это поможет материалу закрепить свою новую форму. Если работы проводятся в зимнее время, то мастера выставляют их даже на мороз.

Арка (навес) без трубогиба

Как известно для навеса, например, в форме арки нужна изогнутая профильная труба. Важно сделать так, чтобы дуги получились одинаково изогнутыми, иначе навес не получится. Сейчас мы рассмотрим как это делать без использования станка, трубогиба и других вспомогательных средств такого рода.

Нам понадобится:

• Опора на которой мы будем работать, например, металлический стол;
• В качестве балки можно взять трубу 80 на 60 или 50 на 50 мм длиной 3 метра. Но данный метод универсальный – поэтому какой в итоге у вас будет балка-опора не важно;
• Профильная труба 20 на 20 или 20 на 40 мм, которую мы и будем гнуть.

Порядок действий (пошаговая инструкция):

1. Делим опору на 6 равных частей. Тут очень важно – именно на 6 частей в не зависимости от того какой она длины;
2. На линиях раздела необходимо приварить стойки строго под 90 градусов к балке. Средняя стойка – 250 мм, самая ближайшая к средней – 250 мм * 0,8888 = 222, 22 мм, а крайняя (самая маленькая стойка) – 250 мм * 0,5556 = 138,9 мм;

   приваренные стойки к балке

3. Саму балку закрепляем к металлическому столу;
4. Берем трубу, которую мы будем гнуть, кладем на стойки и сдвигаем её относительно балки с припуском 10-15 см, чтобы был рычаг за который можно было бы взяться и изогнуть её вокруг стоек;,
5. Привязываем ее к балке веревкой (фиксируем);

   положили профильную трубу на стойки и привязали ее веревкой к балке

6. Далее аккуратно изгибаем трубу вокруг стоек и привариваем ее к концам балки сварочным аппаратом.

   вот такую получаем согнутую трубу для навеса

7. Дальше делаете необходимое количество таких конструкций (дуг), используете поликарбонатные листы и ваш арочный навес готов!

Важное замечание от эксперта:
В длине стоек и кроется весь секрет сгибания профтруб аркой для вашего навеса. Длины двух стоек образуются от длины средней стойки (у нас 250 мм – вы можете взять другую длину, но не более 250 мм – иначе труба при изгибе может сломаться). Коэффициенты 0,8888 и 0,5556 справедливы при любой длине опоры и центральной стойки.

инструкция о том, как согнуть профтрубы для навеса (арки) без трубогиба

Теперь рассмотрим как гнуть трубу уже с помощью трубогиба

Существует два типа труб:

1. Профильные;
2. Круглого сечения.

В зависимости от потребностей нужно подобрать определенный вариант, но следует помнить, что работать с арматурами круглого сечения значительно легче, чем с квадратными. Дело в том, что при сгибе углы могут искривиться или сплющиться, к тому же, высокая вероятность появления трещин.

Фото – Теплица из профильных труб

Чтобы согнуть профильную трубу в домашних условиях, нужно работать специальным устройством – трубогибом или профилегибом. Их особенностью является возможность установить коммуникацию в приспособление и зафиксировать её в определенном положении. За счет давления, которое оказывается в равной мере как на внешние углы, так и на внутренние, образуется ровный сгиб без резких перепадов и трещин.

Фото – механический профилегиб

Существует два вида профилегибочного оборудования:

1. Ручные;
2. Профессиональные автоматические.

Первые представляют собой довольно простое устройство, которое состоит из рабочей поверхности (стола) и ряда роликов. За счет движения роликов труба перемещается по рабочему столу и изменяет свой угол, при этом не искажая нужный полукруг.

Профессиональные приспособления более удобны в использовании, но их стоимость зачастую превышает 20 000 рублей. Они применяются для сложных работ, наиболее часто требуются для производства сложных декоративных металлических элементов. К достоинствам модели можно отнести идеальный радиус, который будет точным буквально до десятой доли. Конечно, при с использованием станка удобнее работать, но в домашних условиях он практически не нужен, т. к. предназначен для обработки большого количества труб за смену.

Фото – ручной трубогиб

Как согнуть профильную трубу для теплицы

по теме:

Разбираемся как загнуть трубы для теплицы своими руками в домашних условиях

Как согнуть квадратную трубу

: гнем металопрофиль квадратного сечения

Сгибаем профильную прямоугольную трубу под 90 градусов

Достоинством использования трубогиба является то, что можно очень просто и быстро согнуть трубу под 90 градусов. Рассмотрим на видео ниже как это правильно делать:

Источник: https://www.kanalizaciya-stroy.ru/kak-sognut-profilnuyu-trubu.html

Как согнуть профильную трубу в домашних условиях без трубогиба?

С вопросом, как согнуть профильную трубу в домашних условиях без трубогиба, приходится сталкиваться практически всем дачникам и владельцам частных домов. Используются дуги из профильной трубы при строительстве теплиц, беседок, навесов и козырьков арочной формы. Приобретение специальных приспособлений для гибки или изготовление их своими руками экономически невыгодно. Они нужны для массового, а не для единичного производства. Рассмотрим, какие существуют методы придания профильным трубам изгиба нужного радиуса.

В чем проблема гибки профиля?

Суть этого процесса заключается в том, что одна сторона трубы подвергается растягиванию, а внутренняя часть сжимается. На заготовку оказывается давление, которое может сопровождаться нагреванием, чтобы сделать металл более податливым.

Гибка профильной трубы по радиусу своими руками связана с такими сложностями:

• смещение продольных осей и плоскостей детали, что приводит к перекосу;
• разрыв и появление трещин на внешней части заготовки под воздействием усилия разрыва;
• неравномерное сжимание внутренней части, приводящее к эффекту гофры;
• изменение диаметра или формы обрабатываемого изделия.

Чтобы знать, как правильно придавать стальным трубам форму арки, необходимо принимать в расчет ряд факторов.

Влияние материала на выбор способа сгиба

Профильные трубы сделаны в соответствии с требованиями ГОСТ 54157-2010 и обладают определенными свойствами.

Сгибать профильные трубы необходимо с учетом таких параметров:

1. Минимальный радиус гиба облицовочного материала, который планируется уложить на арки. У сотового поликарбоната данные показатели зависят от толщины и структуры.
2. Размер профиля и толщина стенок. Изделия с высотой стенки до 10 мм допускается изгибать с использованием мускульной силы. Профили от 20×40 мм и больше, изгибать нужно комплексно, давлением и нагревом или на станке.
3. Упругость (пластический момент сопротивления). Его нужно вкладывать в предварительные расчеты, придавая заготовке меньший радиус гиба.

На основе анализа этих данных делается выбор способа выполнения задачи.

Способы сгибания и приспособления для гибки

Используя подручные средства и бытовые инструменты, можно сделать гибочное приспособление без дополнительных затрат.

Что касается профессиональных приборов, то их стоимость может в несколько раз превышать цену материала для изготовления арок.

Рассмотрим способы, с помощью которых можно сделать гнутые прямоугольные арки идеальной формы.

Нахолодную

Без нагревания холодный прокат гнут в том случае, если для этой процедуры достаточно мускульной силы мастера. Как правило, это квадратные трубы сечением 10×10 мм и прямоугольные 10×20 мм.

Если стенки заготовок толстые, то заполнение внутренней полости сопротивлением не проводится. Рассмотрим основные варианты создания арок из металлических заготовок.

Рычагом с насадкой

Сначала изготавливается лекало с определенной длиной полуокружности, соответствующей заданным параметрам. Делают его из ДСП, фанеры, гипсокартона или досок.

После этого необходимо:

• прочно закрепить тиски на тяжелом и устойчивом столе. В тисках прочно закрепляется отрезок трубы с большим размером, чем у заготовки;
• произвести изгибание в несколько этапов путем вставления профиля отверстие зажатого в тисках отрезка и приложения к нему усилия.

На сгибаемый фрагмент насаживается рычаг достаточной длины, чтобы создать нужное давление для деформации металла. В ходе работы кривизна контролируется лекалом.

По оправке

Оправка изготавливается на твердом основании, которым является бетонная или асфальтовая площадка, большой верстак. По сути — это специальный шаблон, по контурам которого будет изгибаться профильная труба.

С учетом степени упругости металла мастеру необходимо придать оправке меньший радиус.

Процедура проводится в такой последовательности:

• деталь надежно закрепляется на основании;
• к одному из его краев прикручивается проволокой или струбцинами конец заготовки;
• проводится сгибание профиля до тех пор, пока ему не будет придана желаемая форма.

Шаблон можно заменить арматурой, вбитой в грунт. По мере деформации трубы она последовательно приваривается к штырям. После окончания работы арка срезается с стопоров.

С применением средств внутреннего противодействия (песка, воды)

Такой способ применяется, когда параметры профиля меньше чем: высота 10 мм, ширина 20 мм толщина стенки 1 мм. Заполненные плотным веществом трубы лучше сохраняют форму, даже при сильном давлении на малую площадь изделия.

Использование песка и воды гарантирует качественный результат без брака. А данный фактор имеет значение, учитывая стоимость стального проката.

Наполнитель должен заполнить полость профильной трубы по всему объему. Намного проще этого добиться с помощью жидкости. Песок трамбуется вибрацией и проливается водой. Отверстия с обеих сторон завариваются или плотно забиваются деревянными пробками. Если применять нагрев, то важно одну из сторон оставить не закупоренной для выхода газов.

Резка болгаркой и сваривание (секторная сварка)

Резка болгаркой и сваривание не требует приложения значительных усилий. Мастеру нужно быть готовым к тому, что это мероприятие займет много времени. Плюс у этой технологии в том, что отсутствует вероятность повреждения профиля, его форму можно корректировать на протяжении всего процесса изгибания.

Работа проводится в такой последовательности:

1. Составляется схема. На ней изображается расстояние между пропилами и их конфигурация.
2. На профиль наносится разметка. По ней болгаркой делаются треугольные пропилы. Надрезанные фрагменты удаляются.
3. Проводится сгибание заготовки. Если металл упругий и разгибается после сжатия, то стыки сразу фиксируются точечной сваркой.
4. Оставшиеся после сжатия щели завариваются или запаиваются. После остывания металла швы шлифуются и закрашиваются.
5. Грани на арке почти не заметны. При укладке поликарбоната небольшие перепады компенсируются толстым уплотнителем.

Нагорячую

Предварительное нагревание осуществляется в тех случаях, если профильная труба имеет крупное сечение или тонкие стенки. То есть — вручную ее согнуть либо невозможно, либо это чревато повреждением или поломкой заготовки. Остановимся на приемах, которые применяются для термического изгибания стального проката.

Использование пружины и паяльной лампы

Пружина нужна для того, чтобы предотвратить продавливание стенок профиля во время их изгибания. Кроме этого, упругая вставка придаст готовому изделию аккуратную и ровную форму. Она должна быть достаточно прочной, чтобы принять на себя и выдержать оказываемое на профиль давление.

Секция одним концом жестко фиксируется в земле или в тисках. Перед тем, как загнуть фрагмент, он разогревается, пока металл не станет красным.

Охлаждать согнутое место можно только теплым машинным маслом — от воды железо трескается и становится хрупким.

Использование пружины и паяльной лампы избавляет работника от прикладывания излишних усилий.

Горячая формовка

Придать желаемую форму профилю можно и без предварительного внутреннего наполнения. При нагреве сталь становится настолько мягкой и пластичной, что ее можно гнуть руками, без использования рычагов и сложных приспособлений.

Для этого изготавливается выпуклый упор полукруглой формы. Его нужно делать из материала, устойчивого к высокой температуре. Лучше всего для этого подойдет автомобильный диск или шамотный кирпич, обмазанный глиной. Нагретым местом деталь прикладывается к шаблону. После этого она сгибается одним медленным и точным движением. Через несколько минут можно продолжать процедуру.

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

• Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра. Последующая сварка не ослабит прочность готовой арки.
• Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
• Стальной прокат нельзя подвергать воздействию температуры выше + 800 ºС. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
• Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

Сколько стоит погнуть профиль для теплицы

Стоимость услуг определяется статусом мастерской, ее географическим положением и применяемым оборудованием.

Средняя цена на сгибание профильного проката составляет (в рублях за погонный метр):

1. 10×10 — 80;
2. 20×20 — 100;
3. 25×25 — 110;
4. 30×30 — 120;
5. 20×40 — 125;
6. 20×45 — 130;
7. 40×40 — 140;
8. 50×50 — 150;
9. 60×40 — 160;
10. 50×50 — 180;
11. 80×40 — 240;
12. 80×80 — 360;
13. 100×100 — 480.

Стоимость может отличаться в зависимости от рынка спроса и предложения.

Специальные устройства для гибки

Для того, чтобы достичь высокого качества готового продукта, можно воспользоваться заводскими и самодельными приспособлениями.

Трубогиб

Трубогибы состоят из станины, нескольких роликов, ограничителей и привода. Управление прибором осуществляется вручную, электромотором и гидравлическими цилиндрами. В частном строительстве используются профильные трубы с высотой стенки до 20 мм. С их сгибанием справляется ручной трубогиб.

Кондуктор

Этот инструмент предназначен для точного изготовления и соединения стыков профиля при резке болгаркой и соединения арок с вертикальными, поперечными и наклонными стойками.

Благодаря использованию кондуктора достигается максимально точное соединение деталей под прямым углом и аккуратный шов между ними.

Гибочная плита

Данное приспособление представляет собой съемную конструкцию, устанавливаемую на верстаке или на полу мастерской.

Для крепления используются закладные детали или анкерные болты. Кривизна опорной плиты регулируется болтами.

После завершения гибки оборудование снимаются, а закладные закрываются заглушками.

Изготовление гибочного станка своими руками

Про то, как самостоятельно собрать ручной трубогиб мы уже писали в прошлом материале. Это не самое простое устройство, но оно позволит быстро гнуть довольно большие объемы профиля. Для сборки вам понадобятся 3-5 заготовок для валов, швелер, двутавровая балка, болгарка, сварочный аппарат и дверь с набором крепежа. На фото ниже как раз те вальцы, о которых шла речь.

Источник: https://vseotrube.ru/montazh-i-remont/kak-sognut-profil-v-domashnih-usloviyah-bez-trubogiba

Согнуть трубу без трубогиба: 63 фото и советы от профессионалов

Тепличный каркас из металла наиболее надежный и долговечный, но необходима инструкция – как согнуть трубу без трубогиба. Металлические заготовки можно трансформировать разным способом, но выбор технологии и приспособлений зависит от толщины изделия круглого или прямоугольного сечения.

Такие детали понадобятся для арочных тепличных конструкций под поликарбонатом и стеклянных крыш с куполом ломаной формы.

Что важно знать о методах трансформации профиля

Конструктивные вариации теплиц предполагают разный тип каркаса, в зависимости от типа крыши. Металл – самая устойчивая и надежная альтернатива деревянным и пластиковым конструкциям.

Тепличная металлоконструкция с тонки ребрами жесткости пропускает больше света, но ее опоры намного тяжелее. Под такой «скелет» требуется фундамент с большим заглублением, чем для дерева или пластика, особенно если в качестве покрытия основательного «зеленого домика» используют толстое стекло.

Сгибание изделий из металла производится холодным способом и при нагревании, в зависимости от характеристик заготовок, толщины стенок и формы. Соответственно ГОСТу, выпускают профилированные трубы разной формы:

• Круглые;
• Плоскоовальные;
• Квадратные;
• Прямоугольные.

При постройке сезонных парников арочной формы под пленку также используют стальной прут. Для строительства теплиц рекомендуется применять обычные круглые трубы, а также квадратного и прямоугольного сечения, которые после развальцовки проще соединять.

На округлый “скелет” можно натягивать плотную полиэтиленовую мембрану, а к гладким и плоским стенкам проще крепить жесткое светопроницаемое покрытие.

У каждого типа трубы есть так называемый минимальный и максимально допустимый радиус закругления, соответственно, его желательно знать до того, как согнуть тонкостенную профильную трубу.

Соблюдение этого важного условия обеспечит трансформацию заготовки без трещин, разломов, уплощения и других дефектов.

Коэффициент сгибания указан в специальной таблице или рассчитывается при помощи специальной программы «калькулятора», куда вносятся все данные по металлическим изделиям, включая коэффициент сопротивления.  Для небольшого угла сгибания или трансформирования большого фрагмента с небольшим радиусом это учитывать не обязательно.

Внимание: Толстостенные и толстые трубы не рекомендуется сгибать своими руками без нагревания – это опасное и трудоемкое занятие.

Дуги для каркаса арочных теплиц из углеродистой или низколегированной стали слегка пружинят – имеют тенденцию возврата к первоначальной форме. После сгибания процесс нередко требует повторения или обработки другим способом по общему шаблону.

Обрабатываемая поверхность металлической заготовки при трансформации одновременно оказывает несколько сил, включая растяжение стенки и сжатие. Достичь желаемого результата намного проще, если применять сварочный аппарат для прогревания.

При сгибе на небольшой угол полую внутренность заполняют пружиной подходящего диаметра. Но можно засыпать полость просеянным песком, чтобы профилированная труба не уплощалась, как видно на фото – как согнуть трубу без трубогиба.

При получении заготовки требуемой формы важно соблюдение соотношения осей сегментов, которые должны будут состыковываться. Внешняя стенка при обработке может покрыться трещинами и лопнуть, а внутренняя гофрироваться складками, поэтому за процессом сгибания важно следить до самого завершения.

Способы сгибания

Без опыта сложно согнуть трубу в домашних условиях, но предварительное прогревание горелкой сделает заготовку более податливой и пластичной. При определенных условиях прогрев невозможен, тогда используют приспособления и шаблоны для холодного сгибания.

Проще всего работать, когда трубы тонкостенные – меньше усилий, чем для изменения формы стандартных изделий.

Обычные трубы округлой формы подходят для сборных конструкций арочной формы. Металлопрокат прямоугольного сечения имеет свои особенности. Специалисты рекомендуют использовать холодную технологию при размерах профиля до 10 мм, а при высоте профиля порядка 40 мм и выше требуется нагрев.

Изменение формы труб возможно посредством:

• профилегиба;
• тисков;
• оправки;
• гибочных плит;
• специального шаблона
• самодельного гибочного станка.

Среди простейших приспособлений – тиски, в которых удерживается один конец трубы, другой зацепляют заготовкой большего диаметра. Далее производят наклон своими силами или любым механическим приспособлением типа лебедки.

Особенности работы при холодных способах сгибания

Тонкие трубы несложно гнуть при помощи специальной горизонтальной плиты с отверстиями и штырями в качестве упоров. Чтобы получить изделия для тепличного каркаса требуемой формы, их закрепляют между упоров и загибают от середины к краям.

При минимальной точности и максимуме прилагаемых усилий, есть возможность без прогрева согнуть круглую трубу.

Трубы средней толщины трансформируют благодаря специальному роликовому приспособлению, которое работает на основе принципа работы «станка Вольнова». Работа получается более качественной, чем в других «холодных» вариантах.

При получении большого радиуса кривизны трубы подойдет стационарный шаблон с хомутиками, который фиксирует заготовки. Такие устройства классифицируются как плоскопараллельные пластины.

Вручную сгибаемая труба закладывается в паз по ее размерам. Если есть возможность трансформировать трубу или профиль одним из простейших способов, можно обойтись и без прогрева.

Профильный прокат сгибают холодным способом с наполнителем или без него, если радиус или угол небольшой. Трубы большого и среднего сечения заполняют просеянным песком (канифолью) или плотной пружиной. Ее размеры должны максимально совпадать с внутренним диаметром трубы, чтобы она сидела плотно и противодействовала уплощению и резкой деформации в сгибаемых местах.

Совет: При большом объеме сгибаемых заготовок для каркаса теплицы проще всего взять в аренду механические средства или станок для работы по металлу.

Когда есть перспектива заняться изготовлением теплиц в качестве источника дохода, лучше приобрести любой тип гибочного оборудования.

Особенности работы при способе сгибания с прогреванием трубы или профиля

Если приобретено много материала для заготовок каркаса теплицы, которые практически не поддаются трансформации холодным способом, не обойтись без прогревания труб.

Проверенный способ противодействия дефектам – прогрев с предварительным заполнением песком. Это обеспечит равномерный сгиб и точное соответствие радиуса заготовки шаблону.

Для работы понадобится бетонированная или другая площадка с твердым невоспламеняемым покрытием, подключение к электросети для нагрева аппарата и защитная одежда, включая брезентовые рукавицы.

Для засыпки подготовленного речного песка понадобятся деревянные колышки, которые послужат заглушками по краям трубы, чтобы при обработке труб не высыпался наполнитель. Их придется подгонять по величине и толщине, пока они будут хорошо садиться.

У верхней пломбы с двух сторон делают пазы, через которые должен выходить нагреваемый воздух. Нижнюю заглушку плотно забивают в трубу и начинают неспешно засыпать песок, простукивая стенки трубы.

Внимание: Металлические изделия со сварным швом при сгибании труб должны быть сбоку, а не на внешней или внутренней стороне – шов не должен разойтись, но будут мешать трансформации.

Прогревание требуется не по всей трубе, а на отмеченном участке, где нужен небольшой угол или радиальный изгиб. Признаком того, что прогревание горелкой пора закончить, будет окалина, отстающая от трубы и докрасна разогретый металл.

Если профиль (труба) готов, сгибаем до необходимой формы по общему для всего каркаса шаблону.

Трансформацию рекомендуется производить одним движением или в 1 прием не резким, а уверенным движением в вертикальной или горизонтальной плоскости. После завершения сгибания сравним с шаблоном, если нужно – немного корректируем.

Ни в коем случае не разгибаем (только сжимаем), иначе металл утратит прочность. После охлаждения выбиваем заглушки и высыпаем песок. Если деревянная пробка не выходит, ее можно выжечь на огне и выковырять отверткой.

Как видно из описания, нет ничего сложного в сгибании труб для каркаса теплицы.

Фото советы как согнуть трубу без трубогиба

Также рекомендуем просмотреть:

Источник: https://mojateplica.ru/sognut-trubu-bez-trubogiba/

Как без трубогиба согнуть профильную трубу в домашних условиях

С решением вопроса, как согнуть профильную трубу в домашних условиях без трубогиба, приходится сталкиваться большинству владельцев дач, коттеджей и частных домов. Желание презентабельно и оригинально обустроить придомовую территорию приводит к необходимости создания арочных конструкций. Таковыми являются навесы, беседки, козырьки и теплицы под сотовый поликарбонат. Покупка заводских изделий сопряжена с затратами, которых можно избежать, согнув сталь собственными силами. Для этого достаточно инструментов и материалов, имеющихся в каждой мастерской.

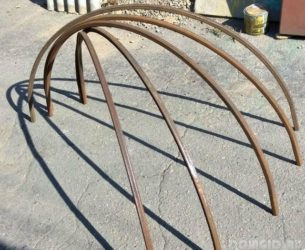

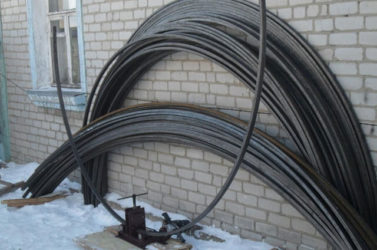

Согнутая труба

В чем проблема гибки профиля

Металлический прокат, имеющий прямоугольное сечение, удобен в работе, заготовки можно стыковать под различными углами. Трудности возникают, когда есть необходимость придать деталям конструкции криволинейную форму. Связано это с тем, что на внешнюю стенку изделия действует сила растяжения, а внутренняя сторона подвергается сжатию.

Попытки согнуть профильную трубу без трубогиба сопряжены с такими проблемами:

• Появление трещин на материале. Если толщина стенок мала, то возможен разрыв металла.
• Сминание боковых сторон. Подобный эффект возникает при прикладывании чрезмерного давления во время пропуска заготовок сквозь гибочные приспособления.
• Возникновение внутренних складок. Чем больше высота профиля изделия и меньше радиус правки, тем больше вероятность появления такого дефекта.
• Излом секции. Происходит при резком прикладывании усилия на заготовку.
• Изменение конфигурации сечения. При нарушении технологии происходит смещение плоскостей, продольной оси, искривление детали в виде спирали.
• Снижение прочности металла. Подобный изъян является следствием перегрева и нарушением из-за этого кристаллической структуры железа.

Избежать подобных осложнений нетрудно. Достаточно подойти к делу грамотно и продуманно.

Методы гибки профильных труб

Хозяевам дач часто приходится думать, как согнуть профильную трубу для теплицы быстро, не тратя денег на профессиональное оборудование. Даже при наличии финансовых ресурсов не всегда удается сразу найти дуги нужной формы и размера.

https://www.youtube.com/watch?v=h6QfUNX2XMA

Можно воспользоваться одним из предложенных методов:

• Холодная гибка труб. Применяется при работе с профилями малого сечения 10х10 мм и 10х20 мм, с толщиной стенок не более 1,5 мм. В таких случаях деформация проводится мускульной силой мастера, а сам он может контролировать состояние металла. Необходимо постоянно измерять положение секции по горизонтали и вертикали. Правильность выполнения работы проверяется шаблоном.
• Предварительный нагрев. Используется источник пламени, в котором заготовка греется до достижения красного цвета. После этого производится ее искривление до нужной конфигурации. Согнутую заготовку нужно держать под напряжением до полного остывания. Для нагрева используется газовый котел, печь, паяльная лампа или дачный мангал с большим содержанием древесного угля.

• С внутренним наполнением. В качестве наполнителя используется песок, машинное масло или вода. Необходимо добиться, чтобы полость была заполнена максимально плотно. Лучший эффект достигается при замораживании воды. Лед не дает трубе сминаться под давлением. Герметичность достигается путем заваривания отверстий или забивания в них деревянных пробок.
• Секторная нарезка. Для этого потребуется болгарка с отрезным диском. В профиле делаются треугольные прорези с удалением выпиленных фрагментов. Затем труба сгибается, а края срезов свариваются тонкими электродами. Этот метод долгий, но надежный. Его использование исключает искривление и деформацию.

При наличии времени и творческого подхода могут применяться нестандартные подходы.

Альтернативные способы сгибания

Чтобы гибка профильных труб по радиусу принесла желаемые результаты, необходимо учитывать такие факторы, как:

• пластичность облицовочного материала (жесть, пластик, монолитный и сотовый поликарбонат);
• форма сечения и толщина стенок — квадратные изделия лучше выдерживают деформацию;
• упругость металла — при проведении формовки холодным способом заготовки нужно деформировать на 10-15 % больше необходимого радиуса.

Существуют следующие альтернативные способы сгибания прямоугольных труб:

• Ковкой. Изгибание производится путем методичного нанесения ударов по заготовке тяжелым молотом. Предварительно изготавливается наковальня, верх которой имеет округлую форму. Заготовка жестко крепится струбцинами к основанию наковальни. После этого по профилю наносятся удары. Следует соблюдать осторожность, т.к. чрезмерные усилия могут привести к сплющиванию изделия. Работать удобнее с отрезками длиной не более 1 м.
• По лекалу. Основанием для размещения детали может быть бетонная, асфальтированная или выложенная плиткой площадка. На ней наносится контур дуги, после чего в грунт вбиваются арматурные штыри или тонкие стальные трубы. Деталь закрепляется на первом штыре. По мере изгибания проводится сварка со штырями. Когда сила упругости ослабеет, арка срезается со штырей болгаркой.
• Прокат под гнетом. Для создания давления используется транспортное средство с боковым выносом колес и без крыльев. Рейка укладывается в заранее подготовленную канавку из стали или бетона. После этого производится методичное прокатывание колеса по профилю. Осевое соответствие контролируется вручную или металлическими направляющими.

Чтобы снизить вероятность деформации стенок изделия, в него можно вставить тонкую и длинную стальную пружину. В том случае, когда используется нагрев, не следует охлаждать горячую сталь водой. От этого она может покрыться трещинами или лопнуть. Лучше воспользоваться отработкой. При использовании мускульной силы на свободный конец звена рекомендуется насаживать длинный и прочный рычаг. Так удастся добиться желаемой цели с меньшими усилиями.

Необходимые приспособления

Чтобы согнуть профильную трубу своими руками, необходимо иметь такие приспособления и оборудование:

• рулетка;
• уровень;
• болгарка;
• сварочный аппарат;
• транспортир;
• кувалда;
• тяжелый молот;
• паяльная лампа;
• керн;
• маркер или мел.

Для достижения точного результата рекомендуется воспользоваться специальным инструментом. Кондуктор представляет собой приспособление для точного расчета и резки стыкуемых деталей. Механизм используется для проведения разметки на концах арок, упоров, укосин и поперечин. Благодаря применению кондуктора сварочный шов получается ровным и аккуратным.

Помогите развитию канала — ставьте лайки, делайте репосты, подписывайтесь на наш канал и Вы не пропустите еще множество полезных статей! И заходите к нам на сайт посвященный самостоятельному монтажу различных труб.

Источник: https://zen.yandex.ru/media/id/5bcc446b0c05e200aab51019/5c5d1673bc418f00ad5025d0
