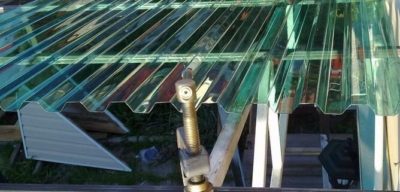

Как крепить профилированный монолитный поликарбонат?

В этой статье:

Монтаж профилированного поликарбоната своими руками

Как я и обещал в предыдущей статье, в которой мы говорили о профилированном поликарбонате, в данной статье мы поговорим о его монтаже.

Монтаж профилированного поликарбоната имеет свои тонкости, которые необходимо знать для того, что бы избежать многих проблем в будущем и максимально продлить срок службы покрытия.

Я надеюсь, что Вы прочитали предыдущую статью и более или менее знаете о свойствах, характеристиках и преимуществах данного вида поликарбоната. Приобретенные Вами знания помогут более основательно разобраться в вопросе монтажа профилированного поликарбоната.

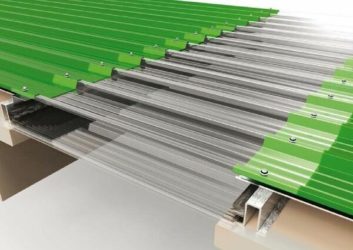

Профилированный поликарбонат, очень похож на металлический профнастил, хотя, и имеет некоторые отличия это – состав, прозрачность, размеры и т.п. Имея практически одинаковую форму, он фактически одинаково монтируется.

Но, как Вы понимаете, «поликарбонатный профнастил» имеет все же свои свойства и характеристики, а значит и свои тонкости при монтаже.

Давайте, рассмотрим, в чем же заключаются эти тонкости и как правильно производить монтаж профилированного поликарбоната.

Особенности монтажа профилированного поликарбоната

Что бы Вам было удобно усваивать информацию я разложил все по пунктам.

И так, идем по порядку.

Каркас, который будет служить основой для укладки панелей стоит окрашивать в светлые тона, что бы избежать чрезмерного перегрева мест соприкосновения каркаса с панелями. Стоит добавить, что покраску лучше производить молотковыми красками, так как их срок службы гораздо больше масляных, эмалей и нитроэмалей.
Панели и комплектующие, имеющие значительные повреждения, полученные при транспортировке и обработке, к монтажу не пригодны. Их использование приведет к значительному снижению срока службы изделия.
Монтаж панелей стоит производить при плюсовой температуре, то есть выше 0°С, это гораздо упростит монтаж профилированного поликарбоната и снизит вероятность его повреждения.
Плиты должны укладываются только УФ-защитой к солнцу. Сторона с уф-защитой покрыта полиэтиленовой пленкой с нанесенной на ней маркировкой.
Панели укладываются снизу вверх, как при укладке обычного шифера.

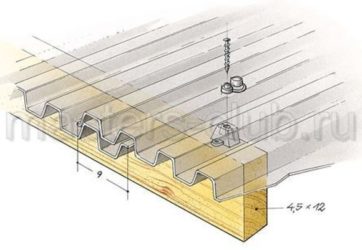

Плиты, которые используются для навесов, крепятся по гребням волны, а те которые для оград – по впадинам.

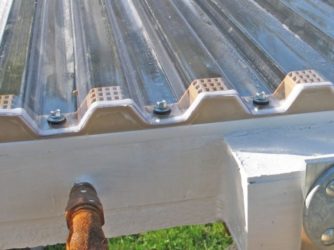

Края, а так же соединения панелей необходимо закреплять к основе на каждой волне. Крепеж в средней части панелей производится через 2-3 волны.
Край плиты не должен выступать меньше чем на 50 мм от места крепежа, но и не превышать 200 мм.
При монтаже профилированного поликарбоната необходимо всегда помнить о термическом расширении данного материала, поэтому в местах соединения и крепежа стоит делать необходимые зазоры. Так же следует знать, что отверстия под саморезы должны быть на 2-3 мм больше ножки самореза, это даст возможность свободно расширяться или сужаться панелям поликарбоната.

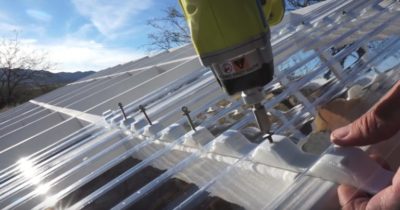

Не перетягивайте винты при монтаже. Помните, что панели должны без особых усилий двигаться при термическом расширении. Винт должен заворачиваться перпендикулярно поверхности листов.
Листы укладываются продольно внахлест через каждые 2 волны. Можно и в одну волну, но тогда необходимо в местах нахлеста укладывать герметизирующую ленту. Нахлест поперечный не должен быть меньше 200 мм и обязательно попадать на брус обрешетки.
Выполняя монтаж профилированного поликарбоната, нельзя перемещаться непосредственно по поверхности листов, используйте для перемещения широкие доски не менее 250 мм шириной и не менее 25 мм толщиной обмотанные не скользящей тканью.
Уклон любого поликарбонатного навеса не должен быть менее 15%.
Производители рекомендуют не использовать листы более 7 метров длиной, но я Вам скажу, что уже с листами длиной в 6 метров придется изрядно помучиться.
Минимальный радиус кривизны для профилированного поликарбоната 0.8 мм должен быть не менее 4 м. Для панелей большей толщины и радиус должен быть больше.
Укладка листов производится против основного направления ветров, а также снега и дождя.

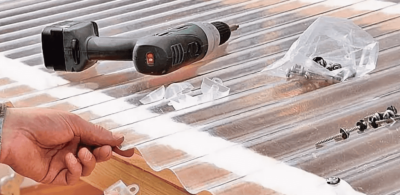

При монтаже профилированного поликарбоната применяйте те элементы соединений, примыканий и крепежа, которые рекомендует производитель.

Ко всему выше перечисленному стоит добавить еще два момента – резка и сверление профилированного поликарбоната.

Раздвижные павильоны для бассейнов — современные технологии

Резка профилированного поликарбоната

При резке любого вида поликарбоната лучше всего использовать ручные пилы, электролобзики или шлифмашинки (болгарки). При использовании пилы и электролобзика необходимо применять пилы с мелкими зубьями, которые в основном применяются для резки металла. Не следует при резьбе панелей применять ножи, так как даже опытные мастера допускают ошибки, резьба ножом весьма непредсказуема.

Сверление профилированного поликарбоната

Отверстия сверлятся обычным сверлом по металлу на 2-3, а в некоторых случаях и 4 мм больше ножки самореза, для учета термического расширения. Сверление следует производить на малых оборотах с минимальным нажимом, что бы избежать рваных отверстий. Не стоит производить отверстия ближе, чем 40 – 45 мм от края панелей.

Нужно помнить, что перед любыми процессами обработки материала необходимо его хорошо закрепить на ровной поверхности. Эти меры предосторожности избавят Вас от массы хлопот.

Обрешетка под профилированный поликарбонат

Ну и в завершении, затронем не маловажную тему – это обрешетка под профилированный поликарбонат.

Для сотовых и монолитных плоских листов поликарбоната очень важно, чтобы обрешетка учитывала горизонталь и вертикаль. Для профилированного данное условие не обязательно, так как ребра жесткости позволяют выдерживать поперечные нагрузки без учета их поддержки.

К примеру, для сотового поликарбоната 6 мм при снеговой нагрузке в 100 кг/кв.м, ячейка обрешетки должна быть не более 900х900 мм, ну или кратной этим параметрам, тогда как для профилированного поликарбоната учитывается лишь размер шага по направлению ската воды, то есть вдоль ребер жесткости самого профилированного поликарбоната.

Таким образом, сама обрешетка имеет несколько упрощенный вид. Это дает возможность заказчику немного сэкономить на конструктиве.

Но все же, как и для сотового, так и для монтажа профилированного поликарбоната есть свои предельные параметры обрешетки под разные снеговые нагрузки, а так же под определенную толщину материала. Эти параметры представлены ниже в таблице.

Основные виды поликарбоната

Таблица параметров обрешетки под профилированный поликарбонат.

И так, сегодня мы с вами разобрались, что собой представляет монтаж профилированного поликарбоната, рассмотрели его основные этапы, ознакомились с обрешеткой под профилированный поликарбонат, а так же усвоили как сверлить и резать данный материал.

Очень надеюсь, что данная статья помогла Вам в решении вопросов связанных с монтажом профилированного поликарбоната. Ну, а если у Вас все-таки еще остались вопросы по данной теме, пишите в комментарии и мы их обязательно разберем.

Желаю удачи. Не забудьте подписаться на обновления сайта и оставить свой лайк в соц. сетях.

Источник: https://www.policarbon.ru/izdeliya-iz-polikarbonata-2/montazh-profilirovannogo-polikarbonata

Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

Краткое содержание инструкции:

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

Ударопрочностью.
Пожаробезопасностью.
Легкостью.
Устойчивостью к негативному воздействию окружающей среды.
Химической стойкостью.
Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.

При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

Наносим раствор по всей поверхности рамы.
Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

Уплотнительные крышки.
Профили.
Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

Дренажной системы, отводящей влагу.
Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

Определить максимальный показатель перепада годовой температуры.
Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Резка

При распиловке ПК листов используют обычные циркулярные пилы. Чтобы произвести работы быстро и качественно необходимо максимально сократить расстояние между лезвием инструмента и поверхностью материала.

Механические способы обработки

Монолитный ПК подвержен практически всем видам обработок (пилению, сверлению и т.д.). Единственным нюансом является низкая температура плавления материала. Рекомендуем при применении высокоскоростных методов механической обработки делать паузы для остывания полотна.

Крепеж монолитных ПК листов

Для крепежных работ с ПК листами используются саморезы с резиновыми уплотняющими шайбами. Крепеж осуществляется по всей обрешетке с расстоянием друг от друга 40-60 см.
Каждый саморез вставляется в заранее просверленное отверстие, диаметр которого на 2 мм больше, чем диаметр самореза.
Для металлических поверхностей применяют саморез с буром. В деревянных покрытиях используют шурупы для дерева.
Все саморезы должны иметь устойчивость к коррозии, быть оснащены оцинкованными наконечниками из нержавеющего металла.
Допускается свисание краев панели в диапазоне от 3 до 10 см.

Дополнительные рекомендации

Сверление поликарбоната осуществляется при небольшой скорости сверлами для легких металлов и дерева. Во время работы панель не должна перегреваться и не должно образовываться острых кромок. Периодические остановки дадут возможность остыть материалу и исключат дополнительное внутреннее напряжение. Следует учесть, что расстояние от края панели и края отверстия равняется 20 мм.

Вопросы и ответы по монтажу

Источник: https://www.unikumplast.spb.ru/polikarbonat/montazh/monolitnyj/

Крепление монолитного поликарбоната — Кровля и крыша

Поликарбонат на сегодняшний день пользуется огромной популярностью, что легко объясняется характерными ему качествами. Материал легок и гибок, прозрачен, как стекло, и прочен, как металл. Кроме того поликарбонат способен выдерживать температуру от -45 до +120 0 С.

В связи с этим применение поликарбоната имеет достаточно широкий спектр. Он отлично подходит для изготовления арочных и купольных навесов, различных козырьков и лестничных ограждений, рекламных конструкций, теплиц и заборов.

Ориентировка панелей

Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:

Если панель устанавливается вертикально, то каналы располагаются по вертикали.
В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
В конструкциях наклонного типа – по направлению ската.

При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.

Угол наклона

Плоские крыши из поликарбоната должны иметь определенный угол наклона. Если длина конструкции не превышает 6 метров, то наклон может составлять 5 градусов. В противном случае угол наклона необходимо увеличить.

Допустимый изгиб арки из поликарбоната

С теоретической стороны радиус изгиба арочной конструкции может быть не более значения, которое составляет 150 толщин используемого материала.

Для каждого вида поликарбоната на защитной пленке производитель указывает соответствующие параметры. Поэтому лучше всего ориентироваться на эти данные.

Инструменты для резки поликарбоната

Резать поликарбонат лучше всего специальными инструментами:

Панели толщиной не более 1 см режут строительным ножом. Однако при больших объемах работы таким инструментом лучше не пользоваться.
Наиболее доступным инструментом является электролобзик.
Если есть возможность приобрести высокоскоростную пилу с упором, то стоит обратить внимание на зубчики лезвия. Они должны быть мелкими, не разведенными и иметь покрытие из твердого сплава.
При резке поликарбоната ленточной пилой также необходимо знать соответствующие параметры. Допускается использовать ленту шириной не больше 2 см и толщиной не больше 1,5 мм. Зубья должны располагаться с шагом не более 3,5 мм, а скорость резки не должна превышать 1000 метров в минуту.

Перед выполнением резки лист поликарбоната следует хорошо зафиксировать, чтобы избежать образования вибрации. Стружку, которая образовалась в процессе резки, необходимо сразу удалить.

Правила сверления отверстий

Отверстия в поликарбонате следует сверлить между ребрами жесткости. Расстояние от кромки должно быть не меньше удвоенного диаметра сверла.

Условия сверления отверстий следующие:

Заточка сверла должна иметь угол 30 0 .
Сверлить отверстия необходимо строго под прямым углом со скоростью не более 40 м/мин.
Диаметр отверстия нужно выбрать так, чтобы он превышал аналогичный параметр крепежного элемента на 3 мм.
Работу следует периодически прерывать, чтобы удалить образующуюся стружку и охладить сверло.

Процесс герметизации торцов листа

На время хранения и транспортировки поликарбоната производитель защищает торцы листов временным скотчем, который обязательно удаляют перед началом герметизации.

Герметизация верхних кромок материала выполняется с помощью клейкой алюминиевой ленты, для герметизации нижних торцов используют перфорированную ленту. Если торцы не вставляются в паз или профиль, то их поверх ленты закрывают торцевым профилем. При этом в нижнем профиле обязательно делают отверстия на расстоянии 30 см друг от друга, через которые будет стекать конденсат.

Конструкции арочного типа предполагают герметизацию всех кромок по аналогии с нижним торцом.

Крепление сотового поликарбоната к металлическому каркасу

Крепеж поликарбонат к металлу необходимо выполнять элементами, которые имеют на конце бур из нержавеющей стали или оцинкованный наконечник. В обязательном порядке применяются уплотнительные резиновые шайбы или термошайбы.

При решении вопроса, на каком расстоянии крепить поликарбонат, стоит помнить, что крепежные элементы располагаются на расстоянии 40-60 см друг от друга. При этом вкручивать саморез нужно строго под прямым углом, не прилагая особых усилий в конце закручивания. Это поможет избежать деформации поверхности.

Правила крепления монолитного поликарбоната

Для решения вопроса, как правильно крепить поликарбонат к металлу, применяют несколько способов.

Крепление на раму

Можно выполнить крепление монолитного поликарбоната к металлическому каркасу в виде рамы. Главное условие – в раме необходимо сделать пазы глубиной до 2,5 см.

Для фиксации листа в раме можно воспользоваться одним из двух способов:

При влажном способе края рамы и уплотнители обрабатывают полимерной замазкой или силиконовым герметиком. Такой вариант может использоваться на деревянных или металлических рамах.
Сухой способ подразумевает применение крепежных элементов, таких как шурупы, болты, гайки, саморезы и пресс-шайбы. Этот вариант имеет одну особенность: обязательное наличие резиновых прокладок или пластиковых профилей, в которых отсутствуют пластификаторы. Не допускается приклеивание уплотнителя к листу поликарбоната. Крепежные элементы должны располагаться на расстоянии 0,5 метра друг от друга. Рекомендуемый отступ от кромки составляет не меньше 2 см. С помощью этого способа можно решить проблему, как закрепить поликарбонат на навесе.

Использование опоры или обрешетки для крепления панелей

Если материалом покрывается большая площадь, то для крепления монолитного поликарбоната можно использовать крепежные элементы, как в случае с рамой.

Конструкции небольшого размера покрываются поликарбонатом с применением полиамидного клея или двухстороннего скотча. Наружные работы можно выполнять силиконовым клеем, который более устойчив к различным атмосферным явлениям.

В том случае, когда необходима повышенная прозрачность крепления, можно воспользоваться клеем на основе полиуретана. Однако перед его использованием склеиваемые поверхности обезжиривают изопропиловым спиртом.

Разновидности крепежа для крепления поликарбоната к металлу

Точечный крепеж для поликарбоната к металлическому каркасу выполняется с помощью термошайб. Расстояние между крепежными элементами не должно превышать 30-40 см.

Такой способ имеет один недостаток, внутри помещения внешний вид может быть не очень привлекательным. Это происходит по причине несоответствия соединительных профилей и каркаса.

Профильное крепление подразумевает фиксацию на металлическом каркасе алюминиевых или поликарбонатных соединительных профилей, в которые в последствие вставляют панели. В этом случае необходимо знать, как крепится поликарбонат к металлу.

Недостатком этого способа можно назвать выход панели из пазов при повышенной нагрузке на поверхность из поликарбоната.

Смешанное крепление поликарбоната предполагает использование обоих вариантов с целью компенсации их недостатков.

Материалы для крепления панелей

Для решения задачи, как прикрепить поликарбонат к металлу, нужно использовать следующее:

Разные виды профиля, включая торцевой, угловой, соединительный, пристенный и коньковый.
Крепежные элементы в виде термошайб и мини-шайб.
Разные виды заглушек.
Клейкая лента для торцов, включая перфорированную ленту для нижних кромок.
Уплотнители для профиля.

Виды профилей и их назначение

С помощью торцевых профилей защищают кромки поликарбоната, причем короткая полочка всегда располагается снаружи.
Соединительные профили могут быть разъемными универсальными или сплошными Н-образными. Они предназначены для соединения кромок панелей. Важно помнить, что на каркас могут крепиться только разъемные профили.
Угловой профиль позволяет соединять элементы под прямым углом.
Пристенный профиль дает возможность плотно примкнуть панель к стене. Может использоваться в качестве торцевого профиля.
Коньковый профиль необходим для соединения панелей на коньке крыши при условии, что элементы соединяются под углом больше, чем 90 0 .

Разновидности термошайб

Крепление поликарбоната к металлу выполняется разными видами термошайб. Эти крепежные элементы могут различаться по следующим признакам:

Конструктивные особенности позволяют выделить индивидуальные и универсальные термошайбы. В первом случае элемент имеет длину в соответствии с толщиной листа, что предотвращает пережим или деформацию поликарбоната. Второй вариант не имеет ножки, следовательно, может использоваться для материала любой толщины.
В зависимости от материала изготовления крепеж может быть из нержавеющей стали (для покрытия больших участков), из поликарбоната (обеспечивают герметичность соединения без повреждения панели), полипропиленовые (для работ внутри помещения или в тени).
Мини-шайбы применяются для панелей незначительной толщины.

Чтобы придать конструкции привлекательность, а торцы профилей защитить от попадания воды, пыли и насекомых, необходимо использовать заглушки.

Как правильно крепить панели на навесе

Под воздействием высокой температуры может наблюдаться некоторое изменение поликарбоната, следовательно, необходимо соблюдать определенные правила монтажа:

Обязательное наличие зазоров.
Увеличенные отверстия для крепежа.
Использование термошайб.
Применение специальных видов профиля.

Чтобы выполнить качественный монтаж панели, необходимо позаботиться о правильном хранении приобретенного материала:

Укладывать листы следует на ровную поверхность вверх защитной пленкой.
Высота стопки не должна превышать 2,5 метров.
Хранить материал следует в сухом проветриваемом помещении вдали от обогревательных приборов.
Не рекомендуется накрывать материал полиэтиленом.

Источник: https://krovlyaikrysha.ru/kreplenie-monolitnogo-polikarbonata.html

Инструкция по монтажу сотового поликарбоната

При устройстве покрытия из сотового поликарбоната необходимо учесть:

стандартные размеры панелей и их экономичный раскрой.
воздействие ветровых и снеговых нагрузок.
термическое расширение панелей.
допустимые радиусы изгиба панелей для арочных конструкций.
необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).

Стандартная ширина панелей — 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.

В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Правильный выбор шага продольных опор и поперечной обрешетки — самое важное условие надежности конструкции из сотового поликарбоната.

2. Нейтрализация термического расширения

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Изменение длины (ширины) листа считается по формуле: ∆L = L x ∆T x Kr где L — длина (ширина) панели (м) ∆T — изменение температуры (°C) Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.

Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.

При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел «Точечное крепление панелей»)

Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

3. Рекомендуемая обрешетка для Кровли двускатного типа

Минимальный уклон: 11 °
Оптимальный уклон: 25-30 °

Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2).

Нагрузка, кг/м2	Расстояние между стропилами Н, мм	Толщина листа, мм
6	8	10	16	25	32
150 кг/м2	700 10502100	1300 800400	1600 1100550	1800 1200600	6000 25001250	6000 45002250	6000 50002500
175 кг/м2	700 10502100	800 —	1300 800400	1600 1100550	5000 20001000	6000 35001750	6000 40002000
200 кг/м2	700 10502100	— —	800 —	1300 800400	5000 1800900	6000 30001500	6000 35001750

4. Рекомендуемая обрешетка для кровли Арочного типа

Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм).

Толщина листа, мм	6 мм	R, мм нагрузка, кг/м2	900 Rmin	1000	1100	1200	1300	1500	1700	1800
607590120	1500 1300 12001050	1400 1200 11001050	1400 1100 1050900	1300 1100 1050800	1200 1050 900700	1200 900 700500	800 500 —	800 500 —
8 мм	R, мм нагрузка, кг/м2	1200 Rmin	1400	1500	1700	2000	2300	2500	2700
607590120	2000 1800 17001100	2000 1500 15001050	1800 1400 12001050	1700 1200 1100900	1400 1200 1050600	1100 1050 800500	800 600 —	600 500 —
10 мм	R, мм нагрузка, кг/м2	1500 Rmin	1700	1800	2000	2100	2500	2700	3000
607590120	2000 2000 20001300	2000 1800 17001200	1800 1600 15001200	1500 1400 14001050	1400 1300 1200900	1300 1050 900700	1050 900 700600	800 700 500500
16мм	R, мм нагрузка, кг/м2	2800Rmin	2900	3000	3300	3600	3900	4200	4500
607590120	2000 1600 14001100	2000 1500 12001050	1800 1400 1200900	1600 1200 1050800	1400 1100 900700	1300 1050 800700	1200 900 700600	1050 800 700500

5. Ориентация панелей при проектировании и монтаже

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции — вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.
Нельзя нарушать правила ориентации панелей.

6. Резка панелей

Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком

После резки необходимо удалить стружку из внутренних полостей панели.

7. Сверление отверстий

Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Характеристики сверл: Угол заточки — 30 Угол сверления — 90-118 Скорость резания — 10-40 м/мин.

Скорость подачи — 0,2-0,5 мм/об.

8. Герметизация торцов панели

Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.

В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:

Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.

Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.

Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.
Нельзя заклеивать торцы обычным скотчем.
Нельзя герметично закрывать нижние торцы панелей.

9. Точечное крепление панелей

Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.

Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Они обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.

Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — вытянутыми в длину. Рекомендуемый шаг точечного крепления — 300-400 мм.

Нельзя жестко крепить панели.
Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.
Нельзя перетягивать саморезы.

10. Соединение панелей поликарбоната

Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Монтаж с помощью неразъемных профилей (HP):

Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.

Монтаж с помощью разъемных профилей (HCP):

Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней — «базы» и верхней — защелкивающейся крышки.

Последовательность монтажа:

В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.
Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.
Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки. Торец профиля рекомендуется закрыть специальной заглушкой.

11. Угловое соединение панелей

При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями. Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.

Прозрачные, тонированные: «бронза», «синий», «зеленый», «бирюза», «коричневый», «желтый», «красный», «оранжевый» и светорассеивающие «белый опал» — стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.

12. Примыкание к стене

При примыкании панелей к стене используйте пристенный поликарбонатный профиль. Своей формой он напоминает английскую букву F. При использовании пристенного профиля панели поликарбоната (сотового, ячеистого) закрываются герметичной лентой для защиты листов от попадания пыли и влаги. После этого листы вставляются в профиль и он фиксируется к стене.

13. Сопряжение панелей в коньке

«Крылья» конькового поликарбонатного профиля имеют мощный захват — 40 мм — достаточный для надежного соединения панелей и их термического расширения, при этом возможно задать практически любой угол сопряжения панелей. Перед применением обязательно воспользуйтесь герметичной лентой. После установки листов необходимо их точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 см.

При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.

Источник: https://www.plasticvsem.ru/install/

Как монтировать и хранить листы профилированного монолитного поликарбоната?. Статьи компании «СК «Nicoll» Харьков, Киев»

Монолитный поликарбонат — это отличный, современный, высокотехнологичный материал очень прост в монтаже! Смонтировать поликарбонат совершенно несложно. С данной работой справится даже непрофессионал если будет следовать советам специалистов.

— если предполагается длительное хранение, то листы желательно хранить на плоской горизонтальной поверхности;

— категорически заперщается хранить листы в стопке под прямыми солнечными лучами.

Рекомендации по работе с профилированным монолитным поликарбонатом:

Ручная или машинная резка:

возможна порезка с использованием пил с мелкими зубьями и небольшим разводом(30 град), например, подойдут пилы для металла.

Сверление:

для сверления применяются обычные сверла для металла

Особенности монтажа волнистого пластика:

1. Металлическую конструкцию в местах контакта с листами пластика желательно окрасить в светлый цвет (белый, серебристый).

Если это будет конструкции из дерева, окраска не нужна.

2. Поскольку профилированный монолитный поликарбонат очень легкий (1кв метр материала весит 1 кг), то усиленная конструкция обрешетки не потребуется. Главное, чтобы она выдерживала расчетную снеговую нагрузку данного региона.

3. Сам же пластик сможет держать распределенную нагрузку до 300 кг на каждый метр квадратный.

4. При монтаже листы профилированного монолитного поликарбоната не требуют дополнительных соединительных планок, профилей и т.д.

5. Благодаря небольшой толщине пластиковых листов, их соединение производится за счет перехлеста. По ширине листа перехлест производится в одну или две волны*, в зависимости от уклона крыши (больше или меньше 15 градусов). По длине (по уклону кровли) перехлест листов на 15-25* см, тоже в зависимости от уклона крыши (больше или меньше 15 градусов).

Особенность монтажа при перехлесте в одну волну:

— Поскольку лист волнистого пластика заканчивается на гребне волны (вершине), то при перехлесте в одну волну, место соединения по ширине обязательно будет крепиться в верхнюю часть волны. В связи с этим обстоятельством, если Вы решите всю остальную крышу крепить в нижнюю часть волны, то нужно будет продумать, как скрепить соединение листов в гребень без использования проставок (так как проставки выше самой волны на 1-2мм).

6. Уклон крыши подбирают такой, чтобы обеспечить свободный сток дождевой воды (не менее 7 град).

7. Свисание листов.

Лист должен свисать так, чтобы расстояние от кромки до ближайшей оси крепления не превышало 5-15*см.

8. Параметры обрешетки:

-для кровли — оптимальное расстояние между поперечными планками, расположенными перпендикулярно волне – 60* см

-для фасада – расстояние между опорами до 80* см.

9. Сами листы профилированного монолитного поликарбоната к обрешетке крепятся обычными кровельными саморезами с обрезиненной шайбой или со спейсерами*.

10. Для компенсации термических искажений (летом возможно удлинение листа до 3мм на каждый метр), чтобы листы не деформировались после монтажа, отверстия под саморезы просверливаются заранее, на 3-4 мм больше диаметра самореза.

11. Профилированные листы монолитного поликарбоната на кровле крепятся в верхнюю или нижнюю часть волны*.

12. Профилированные листы монолитного поликарбоната на фасаде крепятся только! во впадины волн.

13. Можно использовать при монтаже подставки-трапеции. Они могут понадобиться, если листы гофрированного монолитного поликарбоната Вы решите крепить в гребень волны*.

14. Но это необязательно, если Вы будете крепить в нижнюю часть волны. Такую систему крепежа допускается использовать. Единственным недостатком при таком монтаже является возможное скапливание грязи на головках саморезов и образование потеков.

15. Расчетное количество подставок–трапеций 7-8* штук на каждый квадратный метр Вашей крыши.

16. Как часто нужно прикреплять листы волнистого пластика к обрешетке? Как правило, по краю листа достаточно крепить через волну*. А в середине листа в шахматном порядке через 2 или 3 волны*. Частота креплений определяется ветровыми нагрузками в данном регионе.

17. Вопросы перекрытия мест соединения листов со стеной дома или коньковое соединение могут решаться с помощью:

а) того же листа профилированного пластика (он прекрасно сгибается вдоль волны)

б) можно использовать тонкий гладкий (не профилированный) монолит (есть в толщине 0.8мм). Он очень гибкий и прочный.

в) или же можно заказать уголки из листового окрашенного металла (из такого делается металлочерепица)

*- общие рекомендации, в отдельных случаях могут потребоваться индивидуальные технические решения.

Как можно понять из изложенного, смонтировать профилированный поликарбонат совершенно несложно. И с данной работой справится даже непрофессионал, если будет следовать советам специалистов.

Источник: https://skn.com.ua/a330254-kak-montirovat-hranit.html

Как правильно укладывать профилированный поликарбонат?

апр 17, 2018

Поликарбонат является современным материалом, который часто используется при монтажных работах. Полупрозрачный и прозрачный применяются при строительстве беседок, теплиц, балконов и в кровельных работах. В отличие от прочих кровельных материалов, профилированный поликарбонат отличается прочностью и надежностью при всей легкости своей конструкции. Материал не причиняет дискомфорта при работе, достаточно придерживаться основных рекомендаций.

Актуальность использования профилированного поликарбоната

Поликарбонат чаще всего используется для проведения кровельных работ над бассейнами, верандами, беседками. Гибкость материала позволяет применять его для изготовления козырьков и навесов. В некоторых случаях создаются оконные вставки. Полимерный пластик необходим во время возведения теплиц и разнообразных хозяйственных построек, а также в качестве декоративной отделки.

Особенности правильного укладывания поликарбонатного пластика

Перед проведением монтажных работ необходимо провести несколько подготовительных работ:

Нужно провести расчет предполагаемого количества панелей для ремонтируемой площади (для экономной нарезки).
В зависимости от силы порывов ветра и сопротивляемости, количества снега, выпадающего в течение сезона, подбирается лист определенной толщины.
При расчете масштабирования крепления стоит помнить, что поликарбонатные панели расширяются при нагреве.
В зависимости от рекомендаций производителя подбирается необходимый изгиб поверхности, в противном случае поликарбонат может расслаиваться и деформироваться.
Проверить наличие и количество крепежных и расходных материалов.

Перед установкой пластика на кровлю необходимо сравнить шаг обрешетки с шириной поликарбонатных панелей. Для прочного крепления необходимо, чтобы каждая панель крепилась к двум горизонтальным опорам каркаса. Предотвратить накопление конденсата может расположение внутренними каналами наружу.

Стоит помнить, что все панели на заводе покрываются специальной пленкой, которую необходимо удалить сразу после монтирования. В таком случае поликарбонат сможет полноценно раскрыть свои характеристики.

Нарезка поликарбоната панелей: советы и рекомендации

Для нарезки пластиковых панелей используется циркулярная пила, работающая на больших оборотах и с мелкими зубчиками. Если толщина поликарбоната менее 1 см, то важно использование острого ножа, иначе целостность будет нарушена. Допускается использование электролобзика. Поликарбонат необходимо прочно фиксировать во избежание вибраций, которые могут возникнуть при нарезке, что приведет к низкому качеству среза.

Пазы очищаются после нарезки от опилок для предотвращения оттока конденсата. Во время укладки верхние торцы панелей надежно герметизируются вне зависимости от расположения. Для герметизации допускается использование самоклейки. Нижние торцы панели покрываются перфорированной лентой, которая не препятствует оттоку конденсата и защищает от накопления пыли на поверхности. Торцы прикрываются профилями из поликарбоната, которые подбираются в тон основным панелям.

Тонкости проведения работ с профилированным пластиком

Неправильное расположение отверстий может привести к поломке панели под весом снега и других воздействий. Отверстия просверливаются вдоль ребер жесткости (не менее 4 см от кромки). Не стоит забывать и про естественное расширение при нагреве, диаметр отверстий должен превышать диаметр болта. Если пластиковая панель длинная, то отверстия должны иметь овальную форму. Для проделывания отверстий используются сверла по металлу.

Перед монтированием необходимо определиться со способом крепления. Одним из наиболее надежных считается крепление при помощи термошайб, наличие специальных ножек позволяет избежать деформацию листа. Толщина пластика не должна превышать длину ножки. Между собой панели соединяются при помощи специальных профилей разъемного и неразъемного типа.

Использование неразъемных актуально для крепления панелей не толще сантиметра, во всех остальных случаях актуальны разъемные. Запрещено использование гвоздей, так как они могут повредить структуру панели. Учет всех нюансов позволит провести монтирование в краткие сроки, снизив к минимуму вероятность повреждения пластины.

Источник: https://profil.ua/blog/kak-pravilno-ukladyvat-profilirovanniy-polikarbonat
