Как крепить торцевую планку для профнастила?

Ветровая (торцевая) планка: крепление и монтаж

Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

Функциональное значение торцевых планок

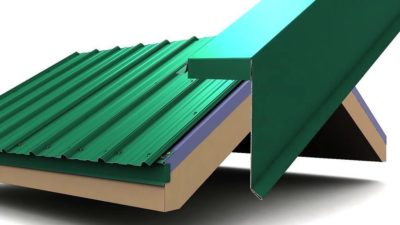

Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

Материал для изготовления завершающих планок

Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

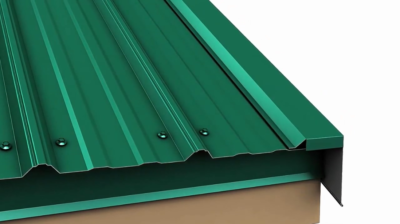

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов.

При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы.

Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.

Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки.

Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки.

Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

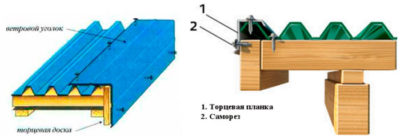

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила.

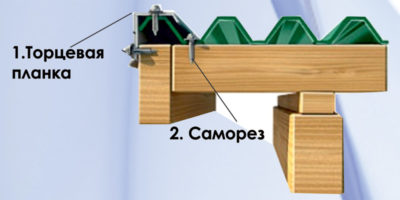

Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли.

Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы.

Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты.

Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

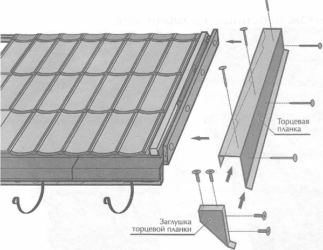

Укладывается ветровая планка для металлочерепицы в такой последовательности:

• Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
• Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
• Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
• Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
• Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
• Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
• Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
• Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
• В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Значение декора в оформлении завершающих планок

Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

https://www.youtube.com/watch?v=4lbQ5XisSAc

Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы .

Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

Источник: https://ofacade.ru/krysha/ustanovka-montazh-vetrovoj-planki-dlya-metallocherepitsy-i-profnastila/

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа.

Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши.

В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Функции

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила. Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала. Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

• Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
• Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
• Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Монтаж

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

• Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.Технология монтажа карнизной ветровой планки
• Монтаж фронтонной планки. К установке фронтонной ветровой планке приступают на заключительном этапе кровельных работ. После этой операции остается только оборудовать конёк крыши. Верхняя крепежная полка планки бывает размером 135 мм и 145 мм, она подбирается в зависимости от профиля и высоты волн покрытия. Элемент крепится сверху через кровельный материал к обрешетке каркаса и торцевой доске с шагом 30-50 см. Для этого используются кровельные саморезы с резиновой или полиуретановой шайбой.

Технология монтажа фронтонной ветровой планки

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/drugie/vetrovaya-planka-dlya-profnastila.html

Торцевые планки для кровли, правильное крепление торцевой планки, полезные советы

Возвращаясь с крыши в область архитектуры, можно сказать, что доборные планки представляют собой совокупность элементов, играющих ведущую роль границы и заключенного между ними пространства. «Жесть!», — скажет читатель. Правильно, жесть, но зато какая!

Строгая геометрическая форма такого покрытия является надежным барьером для влаги и ветра. Но выбирать и крепить планку необходимо по правилам.

Неотъемлемой составляющей хорошо смонтированной крыши являются доборные элементы – планки карнизная и торцевая. Надежная защита кровельного покрытия с другими элементами кровельной системы: мансардными окнами, системой водосточной, вентканалами и дымоходом с использованием планок гарантирована.

Каждая карнизная планка выполняет свою определенную функцию. Планка  карнизная защищает лобовую доску от возможного намокания, а торцевая планка защищает покрытие кровли и обрешетку от ветра. Конструктивно планки похожи друг на друга, потому что производители изготавливают их по идентичной технологии с основными листами металлочерепицы или листов профилированных.

Основой планок является оцинкованная пассивированная сталь толщиной до 0,5 мм. Ветровую планку изготавливают с полиэстеровым и пластоизоловым покрытием. Композитные планки торцевые дополнительно напыляют базальтовой крошкой. В чем отличия крепления ветровых планок для различных материалов?

Крепление планки торцевой для металлочерепицы и профнастила несколько отличаются и зависят от рельефности материала. Профили листа профилированного и металлочерепицы схожи, поэтому технологически оправдано крепление их по самому высокому гребню.

Волнообразность профиля металлочерепицы и профнастила, а также жесткость материалов предполагают использование и применение специальных гибочных приспособлений.  Планки и листы кровельного материала крепят внахлест.

приспособления для работы

При формировании кромочных соединений для установки ветровых планок используют ножницы по металлу и зажим жестянщика. Ножницы по металлу изготавливают производителем из хром-молибденовой стали. Рукоятки ножниц оснащают защитными выступами для рук и крючком для смыкания режущих кромок.

Зажим жестянщика используют для механического изменения целостности поверхности при изменении профиля металлочерепицы. Специальный блокирующий механизм зажима позволяет просто и точно производить загиб. Фиксация осуществляется простым нажатием на рукоятки. Регулировать силу прижима возможно регулировочным винтом.

Вооружившись приспособлением для работы, приступаем к монтажу торцевой планки.

Крепим планку на металлочерепицу

Ветровую планку на металлочерепичную кровлю устанавливают после окончательной установки черепицы. Задача планки заключается в перекрытии образовавшихся после укладки листов черепицы торцов от попадания ветра и влаги.

Размеры торцевых планок составляют по длине до двух метров, ширина полочек планок может быть от 130 до 145 мм. Планку монтируют по этапам:

•        установка планки выше уровня обрешетки

•        компоновка планки относительно угла торца

•        фиксация положения нахлеста и стыка планки сверху и сбоку.

Для некоторых видов металлочерепицы следует различать левостороннюю и правостороннюю планки. Поэтому во фронтонном узле можно использовать правые и левые ветровые планки.

Фронтонные планки предназначены для отделки правого и левого фронтонов. Монтаж фронтонных планок начинают снизу вверх с нахлестом минимум 10 см.

Жесткость конструкции планки и листов черепицы предполагает применение уплотнителей при монтаже. Местом крепления является максимум волны черепицы, а местом соединения является центр торцевой планки.

Крепежным элементом для монтажа планки являются саморезы, которые устанавливают с шагом 20-30 см. Если кровельное полотно из металлочерепицы уложено правильно, то планка должна покрывать торец поверх профильной волны.

Произвести правильное крепление ветровой планки поможет это видео.

Как крепить ветровую планку на профнастил

Правильно оборудованный фронтонный срез крыши из профнастила исключит обрывание листов. Крепить торцевую планку следует после укладки основных листов. Как подобрать и как крепить торцевую планку?

Планка торцевая для профнастила является комплектующей кровли. Целью установки планки считается наращивание площади облицованной поверхности. Планка представляет собой плоский согнутый лист из материала профнастила. Торцевая планка имеет окончание – заглушку.

Чтобы кровельное соединение обрело необходимую жесткость, листы устанавливают по торцевой поверхности. Для этого дополнительно устраивают контробрешетку.

Этапы установки планки:

•        планку устанавливают перпендикулярно к торцу крыши

•        производим монтаж планки к торцевой части с помощью саморезов или заклепок

•        устанавливаем заглушку с помощью саморезов

•        обрабатываем места соединения мастикой герметиком.

Если припуск по фронтальной части крыши незначительный, то выбирать планку следует с размерами полочек 25х80 мм. Напомним, что торцевая планка напоминает стальной уголок. Рекомендованный шаг крепления планки 200-300 мм, нахлест может составлять 100-150 мм.

Монтаж начинают с торца крыши. Монтируют планку после первой волны профнастила с боковым нахлестом до 50 мм.  Для пологого ската с незначительным углом наклона нахлест может составлять до полутора длины волны. Для продольных и поперечных стыков предусматривают уплотнение с использованием уплотнительной ленты и мастики битумной.

Полезные советы

Специалисты не рекомендуют применять на одной плоскости кровли несколько планок, соединенных между собой. Любое неправильное крепление снижает стойкость кровли к ветровым нагрузкам. Поэтому отношение крыши с внешней средой предпочтительнее произвести корректно. И тогда крыша прослужит дольше.

Источник: http://svouimirukami.ru/companies/materialyi/torcevye-planki-dlya-krovli-pravilnoe-kreplenie-torcevoj-planki-poleznye-sovety.html

Монтаж ветровой планки для профнастила и других кровельных материалов

Конструкция крыши состоит из элементов, которые, на первый взгляд, не несут существенной функциональной нагрузки.

Кажется, что их монтажу не стоит уделять особого внимания. Но это не так.

Все без исключения дополнительные части, предусмотренные конструкцией крыши, предназначены для того, чтобы защищать кровельный пирог здания от внешних воздействий и нести эстетическую привлекательность.

Ветровая планка — это обязательный элемент кровельного покрытия,

который устанавливается на торцевую часть крыши. Ветровой (торцевой) элемент закрывает отверстия, которые возникают между досками стропильной системы или обрешетки.

Ветровая планка для профнастила и других видов кровли

Ветровая планка представляет собой согнутую углом полосу из материала. Одна продольная часть угла крепится сверху покрывного материала снаружи, вторая — закрывает пролет торца и чаще всего имеет отгиб наружу (у металлического профиля).

Зависит материал изготовления от того, каким кровельным материалом покрыта крыша. Элемент планки может быть деревянный, оцинкованный или пластиковый.

Ветровая планка на крыше выполняет следующую функцию:

• защиты кровли от ветра. Когда порывы ветра очень сильные, они могут способствовать тому, что, попадая внутрь кровельного пространства, срывают покрытие или ломают конструкцию крыши;
• защиты торцевого, бокового свеса от попадания влаги. Когда скапливается снег на обочине кровли, или дождь стекает по скатам конструкции, вода может скапливаться у края крыши и попадать в стропильный навес. Доски, из которых изготовлен стропильный каркас, намокают, вследствие чего приходят в негодность;
• придания эстетически привлекательного вида кровли. Элементы торцевых элементов скрывают неровности края, которые могут образовываться при укладывании крыши битумной кровлей, закрывать межкровельное пространство, а также придавать конструкции кровельного покрытия завершенный вид.

Ветровая планка профнастила

Ветровые планки для профнастила подбираются по размеру и цвету в соответствии с кровельным материалом.

Размеры планок для разных покрытий

Ветровые элементы необходимо устанавливать для крыш, имеющих крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

• стальные листы. Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
• планки их поливинилхлорида. Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
• алюминиевые листы. Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
• деревянная защита. Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

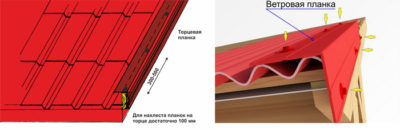

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.

Торцевая или ветровая планка — в чем различия?

Ветровая составляющая, в зависимости от того, на каком месте кровли она крепится, может классифицироваться на:

• торцевую, которая крепится с торца кровли. Устанавливается поверх кровельного покрытия;
• коньковую, которая крепится на коньковую составляющую;
• карнизную, которая крепится на краю ската кровли. Устанавливается перед монтажом кровельного покрытия под покрывной материал.

Монтаж ветровой планки

Фронтальные защитные, а также декоративные составляющие лучше приобретать вместе с материалом, которым будет покрываться крыша, чтобы подобрать максимально подходящий цвет.

Рекомендуется использовать материалы одного производителя. Работы по монтажу ветровых компонентов производятся в заключении работ по монтажу кровли.

Так как ветровой лист устанавливают на волновых покрытиях, то ширина накладной части элемента зависит от длины волны поперек.

Порядок и особенности работ при монтаже ветровой планки:

• начинать укладывать ветровую защиту необходимо с нижнего края ската;
• ширина торцевой планки должна соответствовать высоте волны (чаще всего 50 см), а высота должна превышать ширину торца;
• планка крепится поверх кровельного покрывного материала саморезами в шахматном порядке сверху и по бокам на волновой гребень, соблюдая расстояние 40-50 см. Саморезы должны иметь прессшайбу. Направление крепления должно происходить в одну сторону, чтобы избежать прогибов планки и возникновению больших зазоров;
• под лист укладывается утеплитель, стыки между покрытием и планкой герметизируют;
• при продолжении накладывания планок вдоль необходимо производить нахлест в 10 см;
• завершающим этапом крепления ветрового элемента является обязательная установка торцевых заглушек.

Идеальным вариантом конструкции планки является торцевая планка с подворотом края. Таким образом полностью исключается возможность попадания воды под покрытие.

Монтаж ветровой планки

Крепление элемента

Виды доборных элементов

Доборные элементы представляют собой ассортимент дополнительных частей к кровельному покрытию, которые устанавливаются для выполнения защитной, а также декоративной функции одновременно.

Кроме торцевой планки, к доборным элементам кровли относятся:

Доборные элементы

Кроме того, существует довольно много декоративных составляющих, которые служат для придания строению индивидуальную привлекательность и особый стиль (флюгеры, шпили).

В совокупности все конструктивные компоненты покрытия, предусмотренные для его внешнего оборудования, необходимо устанавливать с целью сохранения крыши от подтеков, ветра, снега, пыли. Так обеспечивается надежность и функциональность кровельной конструкции.

Монтаж ветровой планки вы можете посмотреть на видео ниже:

2017-02-09

Дачный эксперт

Источник: https://expert-dacha.pro/stroitelstvo/krysha/jelementy-krovli/vetrovaja-planka.html

Ветровая планка для профнастила — Кровля и крыша

В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Технические характеристики и разновидности элементов для профнастила

Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.

Бывают такие виды планок ветровых на крышу:

• Фронтальная. Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
• Карнизная. Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
• Коньковая. Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.

Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

Как закрепить ветрозащитную планку на крыше

Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

Последовательность крепления узлов будет зависеть от места сборки:

• Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
• Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить
Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить

Источник: kryshadoma.com

[content-egg module=GdeSlon template=compare]

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Источник: https://krovlyaikrysha.ru/vetrovaya-planka-dlya-profnastila.html

Как крепить ветровую планку на профнастил — Строительство и ремонт

Правильно оформленная кровля – залог защиты верхней части фасада от ветров и дождей. Немаловажная роль в этом деле отведена ветровой планке. Именно она ограничивает интенсивность воздействия ветров, предотвращает проникновение холодного воздуха, дождя и снега под облицовку и обрешетку. Но особая роль этого доборного элемента заключается в декорировании кровли и ее идеальном сочетании с облицовкой фасада.

Ветровая планка для профнастила

Схема кровли

Что такое ветровая планка и ее характеристики

Срок эксплуатации кровли напрямую зависит от того, насколько надежно защищены ее боковые срезы (торцы). Эту задачу выполняют длинные и достаточно узкие планки: ветровые. Сечение этих элементов может быть разным и зависит от типа профнастила, ширины и высоты его волн. Основные отличия планок разного вида заключаются в наличии изгибов различной конфигурации, предназначенных для крепления доборного элемента к кровле.

Назначение ветровой планки

Но в любом случае ветровая планка представляет собой панель, изогнутую под прямым углом. Стандартная длина изделия – 2 м. Ширина боковых панелей варьируется в пределах 40х60 мм – 90х300 мм. Узкие планки используются для обшивки кровли из относительно плоского профнастила, с минимальной глубиной волн.

Ветровая планка: параметры

Виды ветровых планок для металлочерепицы и профнастила

Ветровая планка может называться иначе: торцевая, фронтальная или фронтонная. Эти фасонные элементы также могут называть не «планками», а «рейками» или «досками». У одних производителей профнастила можно встретить одно название комплектующих, у других – другое. Но функции и типоразмеры изделий всегда одинаковые. Цветовая гамма тоже идентична. Наиболее популярны цвета: синий, вишневый, коричневый, зеленый. Ветровая планка должна быть окрашена в тон основного кровельного материала: профнастила или металлочерепицы.

Карнизная и ветровая планки

Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше

Виды покрытий ветровых планок

Доборные элементы для облицовки кровли изготавливают из того же материала, что и профнастил: оцинкованного металла. Защитное покрытие комплектующих тоже идентично. Оно может быть следующих видов:

• полиэстеровое (состоящее из полимеров на основе органики);
• пураловое;
• пластизоловое;
• содержащее поливинилфториды и акриловые смолы: PVDF.

Последнее является наиболее надежным, так как обладает устойчивостью к механическому воздействию, грязеотталкивающей способностью, устойчивостью к воздействию ультрафиолета. Рекомендуется приобретать доборные элементы от того же производителя, что и основной материал. В этом случае гарантированы идеальное сочетание цветовой гаммы и точность соединений всех комплектующих.

Крыша из профнастила

Виды ветровых планок для профнастила

В связи с разнообразием наименований этого изделия и множеством компаний, занимающихся его производством, на рынке представлены торцевые рейки разных форм и размеров. Например, ветровые планки марки RAL имеют прямоугольное сечение и изгибы на торцах, а марки Aquasystem – относительно плоские.

Разные ветровые планки

Производители кровельных материалов предлагают свои системы подшивки свесов кровли, поэтому формы фасонных элементов могут быть различными. Для кровель из профнастила наиболее часто выбирают торцевые планки прямоугольного сечения.

 Одна из боковых панелей этих изделий изогнута с целью отвода воды от стен дома. Вторая имеет более сложный изгиб, который служит для крепления планки к кровельному материалу.

Одно ребро этого изделия должно быть уложено непосредственно на профнастил, второе должно закрывать торцевой срез ската кровли и внешний срез софитов.

Есть торцевые планки, форма которых образует прямой угол, без каких-либо выступов и изгибов. Такие изделия наиболее удобны для обшивки торцов кровли из относительно плоского профнастила.

Технические характеристики ветровых планок для профнастила

Вид изделияТолщина (мм)Длина (м)Ширина (мм)ФормаНаиболее востребованные размеры

Ветровая планка	0,4-1	2 – 2,5	40-350	С прямыми или фигурными боковыми панелями; с двойным подгибом по торцам, который обеспечивает жесткость планки	40х60 мм90х150 мм

Выбор крепежных элементов и правила их применения

При обшивке свесов кровли соблюдают важное правило: верхнюю часть ветровых планок, контактирующую с полотнами профнастила, крепят коньковыми саморезами, а нижнюю – кровельными. В чем различие этих крепежных элементов (метизов)?

Для монтажа профнастила используют саморезы с ЭПДМ прокладкой. Это самонарезающие винты, оснащенные шестигранной головкой, окрашенной в цвет основного кровельного материала.

Саморезы для профнастила

Различают три основных вида таких саморезов.

1. Для крепления к деревянному основанию.
2. Для монтажа профнастила, эксплуатация которого будет осуществляться в условиях, отличающихся интенсивными ветровыми нагрузками (кровельные).
3. Для монтажа коньковых доборных элементов (коньковые).

Саморез коньковый

Последние более длинные и тонкие, что позволяет надежно закрепить ветровую планку, несмотря на высоту волны профнастила и толщину досок обрешетки. Поэтому верхнюю панель торцевых реек крепят коньковыми саморезами. Шляпка любого из перечисленных крепежных метизов должна быть окрашена в тот же цвет, что и профлист. В этом случае точки крепления будут незаметны.

Саморезы кровельные, цвета

Длину кровельных и коньковых саморезов выбирают в зависимости от особенностей основного кровельного материала и толщины реек обрешетки. Оптимальный выбор: саморезы кровельные длиной 28 мм (для боковых креплений) и карнизные длиной 80 мм.

Саморезы для профлиста различных размеров и назначения

Кровли могут иметь простые и сложные торцевые срезы. Они могут быть подшиты лобовыми досками или нет. Системы обшивки карнизных свесов тоже могут быть разными. Но несмотря на все разнообразие видов отделки верхней части фасада, при монтаже ветровых планок следует быть предельно аккуратным. Дело в том, что эти доборные элементы всегда находятся на виду и на них будут заметны все изъяны монтажа. Например, вмятины от неправильной установки саморезов. Все эти углубления будут хорошо видны при солнечной погоде.

Крайне важно соблюдать рекомендованные производителями профнастила правила монтажа комплектующих. К ветровым планкам относится следующее: шаг между крепежными элементами должен быть не менее 40 см, и не более 50 см. В противном случае возможно образование волн вследствие воздействия на доборный элемент сил расширения (при нагреве кровли) и сжатия (при охлаждении).

Инструменты для работы

Инструменты для монтажа кровельного материала

Для монтажа ветровой планки понадобятся те же инструменты, что и для монтажа профнастила.

1. Шуруповерт, оснащенный аккумулятором.
2. Ножницы по металлу или болгарка с диском по металлу, которые понадобятся для подрезки комплектующих.
3. Строительный уровень.
4. Молоток.
5. Гвозди оцинкованные.
6. Рулетка и маркер (или простой карандаш).

Работы по монтажу ветровой доски выполняются на высоте, поэтому необходимо соблюдать все меры предосторожности. Рекомендуется использовать специальные ремни с сумками для хранения инструментов. Это значительно облегчит выполнение монтажных работ.

Техника монтажа ветровой планки

Монтаж планок торцевых

Шаг 1. К вертикально расположенным ребрам обрешетки прибивают доску толщиной не менее 2,5 см. Ширина пиломатериала должна соответствовать ширине боковой полочки ветровой планки.  Работу выполняют с помощью молотка и оцинкованных гвоздей, или шуруповерта и оцинкованных саморезов с плоской головкой.

Обрешетка и контробрешетка

Прибитая доска

Доска должна быть расположена перпендикулярно относительно среза кровли. Древесину предварительно обрабатывают составом, защищающим ее от гниения и насекомых.

Укладка листов профнастила

Шаг 2. Работу начинают от одного из углов кровли. К прибитой доске прикладывают ветровую планку так, чтобы ее угол был совмещен с внешним верхним торцевым срезом доски.

Планка (капельник)

Крепление капельника

Нахлест капельников 50 мм

Установка торцевой (ветровой) планки выполняется после монтажа капельника

Шаг 3. Приступают к креплению верхней полочки ветровой планки. Отступив от края 2-3 см, вкручивают первый оцинкованный саморез. Далее устанавливают метизы с шагом 40-50 см. При монтаже торцевой планки вдоль волн профнастила, точки фиксации доборного элемента могут совпасть с волной листа. В этом случае выбирают более длинные коньковые саморезы. Если монтаж ветровой планки осуществляется поперек волн профлиста, крепления выполняют в местах соприкосновения ветровой планки и волн кровельного материала.

Шаг 4. Крепят к доске боковую полочку ветровой планки. Используют шуруповерт и более короткие кровельные саморезы.

Источник: https://newcomfortart.com/kak-krepit-vetrovuyu-planku-na-profnastil/
