Как крепится сотовый поликарбонат?

Чем крепить поликарбонат к разным материалам

Все чаще стеклянные конструкции при строительстве заменяются сооружениями из полимерных светопрозрачных материалов. Этому способствует целый ряд свойств, которыми они характеризуются: малый вес, высокая прочность, доступная стоимость и тому подобное.

Комплектующие для крепления поликарбоната

Материал создан на основе полиэфиров угольной кислоты и широко используется в промышленности. Относится к категории термопластичных пластмасс – это означает, что изделия из него характеризуются некоторым термическим расширением. Наибольшее значение — это параметр имеет для строительства.

Поликарбонат обладает весьма высокими потребительскими свойствами.

• Прочность – листовые изделия из него превосходят по прочности силикатное стекло в 20 раз. Это позволяет применять материал для остекления крупных, в том числе и промышленных, объектов, а также возводить самостоятельные конструкции с каркасом и без него.
• Плотность – колеблется от 0,58 до 1,3 кг/кв. м.

• Пожаробезопасность – поликарбонат в отличие от акрилового аналога относится к группе негорючих веществ.
• Термоизоляция – поликарбонат, особенно ячеистый, характеризуется высокими термоизоляционными свойствами. Легкая каркасная конструкция парника не нуждается в специальной изоляции. На фото приведен пример.
• Светопропускная способность – колеблется в диапазоне 7586%, что позволяет организовать высокий уровень освещенности в теплице или любом другом сооружении.

Материал выпускается в двух формах.

• Монолитный – в виде цельной панели без полостей. Он отличается самой высокой ударной прочностью и вязкостью и используется для сооружения несущих перекрытий.

• Сотовый – характеризуется отличными теплоизоляционными свойствами, благодаря структуре — наличию полостей между ребрами жесткости. Панели могут состоять из двух, четырех или пяти листов. Поликарбон является сам по себе хорошим теплоизолятором, а воздушная прослойка, образующаяся в сотах, усиливает это свойство.

Широкое применение как монолитных, так и сотовых изделий в строительстве обеспечивается и качеством материала, и простотой монтажа.

Отличительная особенность полимера – термическое расширение, то есть способность изменять объем под действием температуры. В среднем показатель достигает величины 2,5 мм/м, что следует учитывать при фиксации панелей.

Очевидно, что эта особенность требует нежесткого крепления. Для этого рекомендуется высверливать отверстия под крепеж заранее, если речь идет о точечной фиксации, и при установке применять дополнительные приемы.

• Монтаж монолитного изделия на дерево производится «мокрым» и «сухим» способом. «Мокрый» предполагает использование полимерной замазки. Последняя наносится по периметру рамы или фрагмента обрешетки, затем сверху укладывается панель, прижимается, а излишки смазки удаляются. Следующая панель располагается рядом так, чтобы между ними оставался зазор в 2 мм – излишне плотное соединение вызовет деформацию. Стыки обрабатываются силиконовым герметиком. Для повышения эстетичности места соединения можно планками из дерева или пластика.
• При «сухом» методе используется алюминиевый профиль с уплотнителем.

В ячеистой панели перед установкой на дерево нужно высверлить отверстия под болты. При этом диаметр его должен быть чуть больше диаметра ножки, так как крепить материал следует нежестко. Отверстия производятся не ближе, чем в 4 см от края панели и обязательно в полости между ребрами. Панель размещается на деревянной обрешетке и закрепляется болтами. Под шляпкой болта располагается шайба. При креплении на деревянный брус допускается использование обычной шайбы и саморезов из нержавеющей стали.

На видео процесс установки панелей из поликарбоната представлен более подробно.

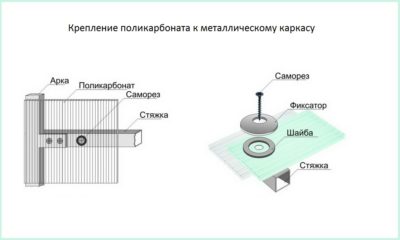

Монтаж на металлический каркас

Вышеописанный «мокрый» метод превосходно подойдет для того, чтобы крепить материал к металлу. Используется либо полимерная замазка, либо резиновые прокладки.

Для того чтобы крепить ячеистые панели к металлу, требуется особенный крепеж – термошайба. Последняя состоит из собственно шайбы, силиконовой прокладки, ножки, длина которой равняется сумме толщины прокладки и ячеистой панели, и колпачка. При фиксации в отверстие термошайбы вставляется саморез и закручивается. Ножка шайбы упирается в каркасную балку и не дает саморезу сесть слишком плотно. При этом сохраняются зазоры, необходимые при увеличении объема листа под действием температуры. Сверху саморез прикрывается колпачком.

Термошайбы выпускаются как прозрачные, так и цветные.

Установка поликарбонатных плит при помощи профиля

Этот способ одинаково эффективен и для монолитных, и для сотовых изделий. Для его реализации требуется соединительный профиль и собственно крепеж.

• Неразъемный профиль — подбирается в соответствии с толщиной листа. В комплектации могут входить уплотнители из резины – для монолитных изделий предпочтительнее выбирать этот вариант. Панели фиксируются в пазах профиля и размещаются на обрешетке. Крепить соединительный профиль следует к продольным балкам саморезами с термошайбой.

• Разъемный – состоит из двух частей — базы и защелкивающейся крышки. В этом случае к балке саморезами сначала фиксируется база, затем укладываются полимерные панели – с зазором в 3-5 мм. Крышка размещается сверху профиля и защелкивается по длине.

Монтаж поликарбонатых панелей на кованые ворота

Конструкционно установка листов как монолитных, так и сотовых на кованые ворота ничем не отличается от монтажа на металл. Дело тут вот в чем: изделие, которое носит это название, на самом деле является прозрачными воротами с элементами ковки. Это означает, что устанавливать поликарбонат нужно на металлическую раму с одной стороны, в то время как элементы ковки будут располагаться с другой.

В зависимости от дизайна кованых ворот может понадобиться предварительная резка листа, если, например, предполагается частичное перекрывание площади ворот, или когда элемент перекрытия имеет криволинейную форму.

Резка поликарбоната осуществляется дисковой пилой на достаточно высокой скорости, для того чтобы не повредить панель.

Фиксация монолитных изделий на кованные производится на полимерную замазку, а сотовых – на саморезы с термошайбами. Использование профилей в данном случае нежелательно. На фото –ворота из поликарбоната с элементами ковки.

Установка на каркас теплицы

Для парников и оранжерей используется и деревянная, и металлическая обрешетка. Оба варианта имеют свои плюсы и минусы, но, как правило, теплицы, предназначенные для использования только в весенне-летний период, имеют деревянный каркас, а функционирующие круглогодично – металлический, как способный вынести более высокую нагрузку. Чаще применяются ячеистые панели, поскольку они характеризуются меньшим весом и лучшими показателями теплоизоляции.

Фиксируются панели, исходя из материала каркаса теплицы.

• Деревянный – фиксация производится на саморезы из нержавеющей стали с обычными шайбами. Шаг составляет 30-40 мм. При этом нужно обращать внимание на то, чтобы при стыке панелей между собой оставался технический зазор в 3 мм. Возможен монтаж и с помощью соединительного профиля. Если речь не идет об очень крупном объекте., то выбор осуществляется, исходя и финансовых возможностей.

Источник: http://propolikarbonat.ru/kreplenie-polikarbonata

Как производить монтаж сотового поликарбоната

Поликарбонат — сравнительно новый материал на рынке строительных материалов. Сотовый поликарбонат представляет собой полые панели, которые соединены продольными ребрами жесткости. Крепить панели можно не только горизонтально, вертикально, но и в форме арки.

Панели поликарбоната существуют нескольких типов и размеров. Тип структуры листа: стандартные однокамерные и двухкамерные, усиленные и четырехкамерные.

Поликарбонат применяют в строительстве террас, навесов, козырьков, беседок, перегородок, парников, навесов для автомобилей, обшивке створок ворот и калиток и т.п. Практичность данного материала в том, что он гибкий, легкий и обладает способностью пропускать свет.

Благодаря эластичным свойствам, сотовую панель можно согнуть, а при необходимости скрутить до минимально допустимого радиуса.

Размеры стандартного листа сотового поликарбоната:

• Ширина  — 2100 мм.
• Длина — 3000 мм, 6000 мм, 12000 мм.
• Толщина — 4 мм, 6 мм, 8 мм, 10 мм.

Усиленные панели, имеют более сложную структуру, в которых присутствуют поперечные ребра жесткости.Толщина усиленных панелей составляет: 16 мм, 25 мм, 32 мм, 35 мм, 40 мм.

Для более удобного и легкого монтажа поликарбоната были разработаны профили и комплектующие. Использование фабричных профилей и крепежей гарантируют надежность и долговечность материала, установленные производителем.

Наименование и предназначение профилей:

• Торцевой профиль предназначен, для закрытия торцов у листов сотового поликарбоната;
• Неразъемный соединительный профиль предназначен, для стыковки листов поликарбоната между собой;
• “Полискреп” — соединительный профиль, делится на две части: «базу» и «крышку». База крепится к несущей конструкции, саморезами, а крышка плотно фиксирует панель;
• Коньковый профиль применяется для оформления конька крыши из поликарбоната;
• Угловой профиль используют для стыковки листов поликарбоната под углом в 90 градусов;
• Пристенный примыкающий профиль используют в случае примыкания сотового поликарбоната к стене.

Комплектующие для поликарбоната:

• Самоклеящаяся алюминиевая лента;
• Специальная перфорированная лента;
• Саморезы;
• Специальная термошайба;
• Специальный силиконовый герметик.

Прежде чем приступить к установке и креплению поликарбоната, следует подготовить конструкцию каркаса на которую будут крепиться сотовые панели.

В процессе проектирования каркаса необходимо учесть стандартные размеры сотовых панелей (расстояние между продольными и поперечными профилями), возможные воздействия погодных условий (снеговые и ветровые нагрузки), термическое расширение (перепады температуры), максимально допустимые радиусы изгиба и комплектацию монтажных элементов.

Подготовка листов поликарбоната к установке

Перед непосредственной установкой и креплением панелей поликарбоната, нужно подготовить сами панели. Сотовая панель раскраивается с учетом размера панели и шагом (расстоянием) профилей каркаса, в целях экономии материала. Подготовка панелей включает в себя, точечное крепление (сверление отверстий), герметизацию торцов, правильную установку панелей.

Раскроить сотовый поликарбонат можно несколькими способами. При этом используются инструменты: пила с мелкими зубьями, ножовка по металлу, электролобзик, болгарка или специальный (строительный) нож. Режется поликарбонат с лицевой стороны.

Лучше всего для резки использовать строительный нож, так как в данном случае получается чистый и аккуратный торец после раскройки, не нуждающийся в зачистке. За неимением ножа, можно использовать любой, из выше перечисленных инструментов, но при этом необходимо учесть, что использование электроинструмента, по причине нагревания, способствует выделению токсических соединений, и может привести к деформации панели.

Сверление отверстий в панели поликарбоната производится между ребрами жесткости стандартными металлическими сверлами. Угол сверления необходимо выдержать строго 90ͦ, при этом расстояние от края должно быть не менее 40 мм. Чтобы компенсировать термо-расширение в панели диаметр отверстия должен быть на 2 – 3 мм больше ножки термошайбы.

Герметизация торцов панели — важный шаг, в процессе монтажа поликарбоната. При креплении в вертикальном и наклонном положении, верхние и нижние торцы герметично закрывают. Верхние торцы закрывают алюминиевой самоклеящейся лентой, которая препятствует попаданию в полости (соты) панели пыли, насекомых, и т.п.

Нижние торцы закрывают специальной перфорированной лентой, которая обеспечивает отток конденсата. В случае обустройства арочных конструкций, оба торца сотового поликарбоната необходимо закрыть перфорированной лентой.

Направление панелей при проектировании и установке

Независимо от размера и толщины поликарбоната внутренние ребра жесткости должны быть расположены по длине панели. При вертикальном монтаже ребра жесткости должны размещаться вертикально.

В случае крепления сотовых панелей на арочных конструкциях ребра жесткости должны размещаться вдоль изгиба арки (по дуге). Такое направление панелей необходимо для оттока конденсата.

Используя точечное крепление панелей поликарбоната к каркасу применяют саморезы и специальные термошайбы. Термошайба имеет ножку, которая соответствует толщине (глубине) панели.

Используя термошайбу, при креплении сотовой панели, ножка шайбы упирается в каркас и препятствует проламыванию панели и выполняет функцию термо мостика. Не рекомендуется жестко крепить панели. Их следует плотно притягивать к крепящемуся каркасу с шагом в 300 мм, 400 мм или 700 мм.

Для прозрачного листа зазор должен составлять 2-3 мм, для цветного — 3-4 мм.

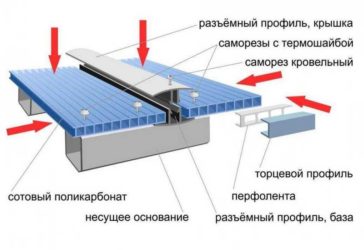

Для соединения и крепления сотовых панелей поликарбоната применяют неразъемные и разъемные профили. Монтаж с помощью неразъемного профиля осуществляется с предварительной укладкой панелей в стыковочные пазы и после крепятся шурупами к каркасу.

Разъемный профиль состоит из двух частей. Нижняя часть — «База», крепится к каркасу при помощи саморезов и термошайбы, соответствующей толщине панели с шагом в 300 мм.

Закрепив профиль к каркасу, укладываются панели, не забывая о «термическом зазоре» в 3-5 мм, и после защелкивается фиксирующая крышка.

• Толщина неразъемного профиля: 4мм, 6мм, 8мм,10мм.
• Толщина разъемного профиля: 8мм, 10мм, 16мм.

В случае необходимости углового соединения панелей, используют специальный угловой профиль, угол которого имеет 90ᵒ. В местах примыкания панелей к стене используют пристенный примыкающий профиль.

В период колебания температуры окружающей среды необходимо рассчитать и учесть сжатие – расширение панели. Для нейтрализации термического расширения нужно: длину (ширину) панели умножить на перепады температуры и умножить на коэффициент линейного расширения панели поликарбоната.

Необходимо отметить, что цветные панели нагреваются на 10-15ᵒ больше, чем белые и прозрачные.

Наличие сотового поликарбоната открывает широкие возможности его применения в обустройстве как внешних, так и внутренних конструкций.

Источник: https://glazingmag.ru/montazh-sotovogo-polikarbonata/

Поликарбонат: крепление по правилам

Когда говорят о поликарбонате в обыденной жизни, обычно имеют в виду листовой термопластический полимерный материал, широко используемый в современном строительстве, различных отраслях промышленности, рекламе и в быту. На рынке предлагаются два вида поликарбонатных листов — монолитный и сотовый. Монолитный поликарбонат — это сплошной светопрозрачный лист, по внешнему виду напоминающий стекло, только намного прочнее и легче. Имеет высокую ударопрочность при хорошей гибкости. Сотовый поликарбонат — это пустотелый лист, внутренняя структура которого представляет собой многослойную конструкцию с продольными ребрами жесткости.

Листы поликорбаната имеют высокую ударопрочность, а так же прекрасную гибкость.

Монолитный поликарбонат чаще всего используется вместо стекла в учебных и лечебных заведениях, спортзалах, бассейнах. В торговых центрах с помощью него оборудуются витрины. Сотовый поликарбонат применяется по большей части в сооружениях подсобного и хозяйственного назначения. В сфере индивидуального строительства и дачного хозяйства этот материал используется в качестве покрытия для теплиц, парников, оранжерей, светопрозрачных навесов и других аналогичных сооружений. Решение вопроса, как крепить поликарбонат, зависит от конструкции, в которой он будет использован, и условий эксплуатации.

Одним из способов крепления поликарбоната является крепление с помощью термошайб.

Использование этого материала вместо стекла для светопроницаемых ограждений, перегородок, витрин предполагает и закрепление его с использованием конструкций, применяемых для обычного стекла. Это либо рамные конструкции, в которые листы вставляются и затем крепятся, либо держатели различного исполнения, которыми листы фиксируются в нужном положении. Различают «влажный» и «сухой» способы установки и крепления монолитного поликарбоната.

При «влажном» способе по всему периметру рамы и кромке материала накладывается совместимая полимерная замазка, лист устанавливается в раму. Затем соединения дополнительно обрабатываются герметиком на основе силикона. Также возможно применение резиновых полосок или специальных профильных прокладок для полной герметизации.

В «сухом» способе применяются только механические средства крепления, в качестве которых используются различные профили и другие элементы в сочетании с резиновыми прокладками, профилированными уплотнителями. Для того чтобы закрепить листы с помощью этих средств, применяются резьбовые соединения (болты, гайки), саморезы и другие подобные элементы. Такой способ закрепления листов является более чистым, аккуратным. Чтобы правильно закрепить листы при обоих способах крепления, необходимо обеспечить зазоры для возможного теплового расширения поликарбоната во избежание его деформации или разрушения.

Перед началом монтажа, необходимо просверлить в листах поликарбоната отверстия для крепления к каркасу.

Использование монолитного поликарбоната в качестве светопроницаемых покрытий в каркасных конструкциях (в теплицах, оранжереях, верандах) как вертикально, так и на крыше, позволяет прикрепить листы к каркасу с помощью обычного крепежа (болтов, винтов, саморезов) с применением резиновых уплотнительных шайб. Шаг крепления по каркасу должен быть примерно 500 мм.

В листах необходимо заранее просверлить отверстия с таким шагом. От края листа отверстие должно быть не менее 20 мм и на 2-3 мм больше диаметра крепежного элемента для компенсации тепловых изменений размеров листа. Отверстия в поликарбонате удобно сверлить сверлами для дерева на невысокой скорости, контролируя нагрев зоны сверления. Крепление по правилам обеспечивает плотное прилегание листов к каркасу, но без излишнего затягивания крепежа. Усилие прижатия листа и размер отверстия под крепеж не должны препятствовать «температурному» смещению листа.

Способы крепления сотового поликарбоната

Самый простой способ крепления этого вида поликарбоната — точечное крепление. Для него используются саморезы со специальными термошайбами. При этом достигается надежное крепление листов, герметизация места крепления, устранение «мостика холода» и предотвращение смятия листа. Все это обеспечивается применением термошайбы, состоящей из пластиковой шайбы с ножкой, уплотнительной шайбы и крышки, закрывающей отверстие под саморез.

Ножка пластиковой шайбы должна быть равна толщине листа, а отверстие в нем под ножку — на 2-3 мм больше ее диаметра. В листах большой длины отверстия под ножки делаются овальными вдоль ребер жесткости. Шаг крепления листа около 400 мм. Недопустимо очень плотное затягивание саморезов до сминания листа. От края листа саморезы устанавливаются не ближе 40 мм.

Панели, укладываемые в несколько рядов при большой площади покрытия, стыкуются между собой специальными стыковочными профилями.

С их помощью происходит и крепление краев панелей. Профили бывают неразъемные и разъемные. Крепление неразъемных профилей к каркасу осуществляется с помощью саморезов с термошайбами аналогично точечному креплению листов. Края панелей защемляются профилями, а к промежуточным элементам каркаса панели, при необходимости, крепятся точечным методом.

Разъемный профиль для крепления поликарбоната имеет две части — «базу» и «крышку». «База» крепится к каркасу саморезами с шагом примерно 300 мм. Панели укладываются так, чтобы каждый заходил в «базу» примерно на 20 мм. «Крышка» профиля устанавливается на базу и защелкивается при надавливании или при легких ударах деревянной (пластиковой) киянки. Разъемные профили изготавливаются как из поликарбоната, так и из алюминия.

Кроме стыковочных профилей существуют и специальные профили для крепления панелей в местах изменения конфигурации каркаса. Чтобы прикрепить панель к стене, используется пристенный профиль. Для того чтобы соединить и закрепить панели под углом друг к другу, применяются угловые профили. А для оформления конька на крыше используется коньковый профиль. В отличие от пристенного и углового он может быть смонтирован под разными углами в соответствии с уклоном крыши.

Что нужно твердо помнить

Во всех случаях стыковки панелей между собой, с соединительными профилями и другими элементами конструкции, следует помнить об изменении линейных размеров поликарбоната под влиянием температуры окружающей среды. Для того чтобы правильно закрепить панели и исключить их деформацию и поломку, достаточно предусмотреть тепловые зазоры во всех без исключения местах возможного контакта поликарбоната с соседними элементами. Практикой установлен минимальный зазор в 3,5 мм на каждый метр длины панели в любом направлении. И недопустим зажим панелей крепежными элементами, приводящий к температурным напряжениям.

Отверстия под крепежные элементы в сотовом поликарбонате следует сверлить посередине между перегородками, но ни в коем случае не в самой перегородке. Для сотового поликарбоната толщиной 4-10 мм использование термошайб при точечном креплении обязательно. Панели толщиной 16 мм и более рекомендуется крепить способами, исключающими применение термошайб, например, с применением специальных профилей. Специальные комплектующие позволяют правильно произвести крепление конструкции, придать ей красивый вид и обеспечить долговечность.
