В этой статье:

Монтаж поликарбоната своими руками — важные советы и рекомендации

На первый взгляд монтаж поликарбоната своими руками покажется трудным и сложным процессом, однако если следовать инструкции, то установить его не составит большого труда.

Технология монтажа поликарбоната состоит из подготовительного процесса, установки и крепления его к основной конструкции. Если знать все тонкости и особенности, то процесс не покажется замысловатым и трудным.

Прежде чем начать заниматься полимерным пластиком, надо обратить внимание на сооружение. Оно должно представлять собой устойчивую конструкцию, которая надежно крепится. Внутри, нее не должно быть влаги. В случае, если недавно ее покрасили или промыли, то надо дать ей время просохнуть.

Как правильно монтировать листы поликарбоната?

Монтаж поликарбоната должен проходить в соответствии с инструкцией:

проектирование основного сооружения;
резка;
сверление;
закрытие концов герметиком;
ориентация листов;
точечное крепление;
соединение листов;
углы соединения;
убирают термические зазоры.

Успешная установка во многом зависит от надежно стоящей и скрепленной конструкции. Также стоит помнить об особенностях полимерного пластика:

Термическое расширение.
Воздействие ветра.
Дополнительные нагрузки (осадки).

Процесс резки профилей

На этом этапе трудностей возникнуть не должно, так как данный материал легко поддается резке. Ножом можно воспользоваться, если толщина не превышает 10 мм. Однако лучше использовать пилу (иногда применяют электролобзик) с высокой скоростью, лезвие которой изготовлено из армированной стали, так как поликарбонат достаточно прочный.

Чтобы избежать вибрации при резке, листы необходимо придерживать рукой. После разреза листов образовавшуюся стружку убирают.

Процесс сверления

Небольшие дырочки просверливают исключительно между ребрами жесткости. Угол, под которым вставляют сверло, должен быть прямым. Просверливаемые дырки должны находиться не очень близко к краям (40 мм будет достаточно).

Герметизация

Торцы необходимо закрывать, следуя некоторым правилам. С помощью самоклеящейся ленты верхние концы листа, который расположен под определенным углом или вертикально, плотно заклеивают. Для нижних торцов понадобится перфорированная лента, которая не дает пыли проникнуть во внутрь. Также она позволяет стекать конденсату.

Перфорированную ленту используют, также для нижних и верхних концов, если конструкция обладает арочной формой. Дополнительные элементы крепления не нужны. Для того, чтобы конденсат стекал, в профиле проделывают дырки. Применять для заклеивания концов скотч запрещается.

Важно: Торцы обязательно надо закрывать, но нижние концы не нуждаются в герметичном закрывании.

Ориентация листов

При ориентации листов заклеенные концы с закрепленными профилями должны располагаться не с лева и права, а снизу и сверху. Такое правило обязательно надо учесть при монтажных работах с поликарбонатом.

Для теплиц применяют поликарбонат, где одна сторона оснащена Уф-слоем. Защитный слой всегда находится с уличной стороны, чтобы препятствовать проникновению ультрафиолетовых лучей.

Сторону с «защитой» легко определить, ее маркируют. По завершению работы пленку снимают.

Гнуть полимер больше указанного радиуса, запрещено. Можно посмотреть видео по монтажу поликарбоната своими руками.

Процесс точечного крепления

Крепят профили с применением термошайб, реже используют саморезы. Межу элементами крепления должно соблюдаться расстояние — 40 см.

Для возмещения процесса термического расширения, дырки проделывают чуть больше диаметра подставки, то есть где-то на 2 мм.

При креплении запрещается:

пользовать гвоздями;
жестко скреплять листы;
перетягивать саморезы.

Соединение панелей

Панели соединяют двумя способами:

с помощью неразъемных панелей (в пазы располагают панели с соответствующей толщиной, после чего их крепят с помощью термошайб);
с помощью разъемных панелей (сначала снизу проделывают дырки для саморезов с промежутками 30 см, затем конструкцию крепят к опоре; на профиль кладут герметик и с обеих сторон укладывают панели; киянку используют для пробивания верхней части листа, вдоль периметра).

Соединение панелей под углом

Угловой профиль используют, чтобы соединить панели под прямым углом, а пристенный профиль используют в том случае, если панели надо прикрепить к стене.

В качестве примера можно посмотреть видео «как монтировать поликарбонат».

Можно ли монтировать поликарбонат зимой?

Монтаж поликарбоната зимой (при отрицательных температурах) необходимо проводить, учитывая термическую деформацию, если не соблюдать правила, то материал может порваться или покоробиться.

Для того, чтобы вычислить колебания температуры, необходимо знать размеры профиля. Также понадобиться максимальное значение отрицательной и положительной температуры, в районе, где будет происходить монтаж поликарбоната.

Произведение длины и ширины на разность максимального и минимального показателя температуры и на известный коэффициент позволит узнать, на сколько миллиметров будет сужаться или расширятся профиль на каждый метр.

По сравнению с цветными листами, прозрачные на 15% нагреваются медленнее.

Также можно посмотреть видео, где специалисты, следуя инструкции, проводят работы по монтажу поликарбоната.

про монтаж теплицы из сотового поликарбоната

Источник: http://polikarbonatus.ru/montazh/montazh-polikarbonata-svoimi-rukami/

Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

Краткое содержание инструкции:

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

Ударопрочностью.
Пожаробезопасностью.
Легкостью.
Устойчивостью к негативному воздействию окружающей среды.
Химической стойкостью.
Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.

При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

Наносим раствор по всей поверхности рамы.
Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

Уплотнительные крышки.
Профили.
Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

Дренажной системы, отводящей влагу.
Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

Определить максимальный показатель перепада годовой температуры.
Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Резка

При распиловке ПК листов используют обычные циркулярные пилы. Чтобы произвести работы быстро и качественно необходимо максимально сократить расстояние между лезвием инструмента и поверхностью материала.

Механические способы обработки

Монолитный ПК подвержен практически всем видам обработок (пилению, сверлению и т.д.). Единственным нюансом является низкая температура плавления материала. Рекомендуем при применении высокоскоростных методов механической обработки делать паузы для остывания полотна.

Крепеж монолитных ПК листов

Для крепежных работ с ПК листами используются саморезы с резиновыми уплотняющими шайбами. Крепеж осуществляется по всей обрешетке с расстоянием друг от друга 40-60 см.
Каждый саморез вставляется в заранее просверленное отверстие, диаметр которого на 2 мм больше, чем диаметр самореза.
Для металлических поверхностей применяют саморез с буром. В деревянных покрытиях используют шурупы для дерева.
Все саморезы должны иметь устойчивость к коррозии, быть оснащены оцинкованными наконечниками из нержавеющего металла.
Допускается свисание краев панели в диапазоне от 3 до 10 см.

Дополнительные рекомендации

Сверление поликарбоната осуществляется при небольшой скорости сверлами для легких металлов и дерева. Во время работы панель не должна перегреваться и не должно образовываться острых кромок. Периодические остановки дадут возможность остыть материалу и исключат дополнительное внутреннее напряжение. Следует учесть, что расстояние от края панели и края отверстия равняется 20 мм.

Вопросы и ответы по монтажу

Источник: https://www.unikumplast.spb.ru/polikarbonat/montazh/monolitnyj/

Монтаж поликарбоната своими руками — инструкция!

Поликарбонат не так давно стал использоваться в частном строительстве, но уже получил широкое распространение. Небольшой вес, высокая прочность, отличная устойчивость к атмосферному воздействию и температурным перепадам позволили этому материалу с легкостью заменить стекло и отдельные виды покрытий. Выполнить монтаж поликарбоната своими руками не составит труда, если знать определенные правила.

Монолитный поликарбонат

Виды поликарбоната

В зависимости от способа изготовления поликарбонат делится на виды:

сотовый;Структура листа поликарбоната
монолитный;
профилированный.

Самым востребованным считается двух- и трехслойный сотовый поликарбонат, толщина листов которого варьируется от 4 до 35 мм. Его повсеместно используют при сборке теплиц и оранжерей, для навесов над бассейнами и автомобилями, козырьков разнообразных форм и размеров, а также балконных и других перегородок.

Сотовый поликарбонат

Благодаря пустотелой структуре, материал обладает высокой теплоизоляцией и хорошо заглушает звуки. Сотовый поликарбонат пропускает 80% светового спектра, отлично гнется, не горит, весит в 16 раз меньше стекла аналогичной толщины и в 7 раз легче пластиковых панелей.

Монолитный поликарбонат в частном строительстве используется для изготовления балконных и межкомнатных перегородок, остекления мансардных помещений и оконных проемов. Он в сотни раз превышает по прочности стекло, при этом имеет очень эстетичный вид. Поверхность поликарбоната устойчива к механическому воздействию, а потому поцарапать или пробить ее достаточно сложно.

Монолитный поликарбонат

Профилированный поликарбонат представляет собой тонкие прозрачные листы волнообразной формы. Больше всего он подходит для изготовления и ремонта кровельного покрытия. Его прочность гораздо выше, чем у монолитного, а срок службы исчисляется десятилетиями. Даже под воздействием отрицательных температур, атмосферных осадков, солнечных лучей поверхность поликарбоната не теряет первоначальной формы.

Профилированный поликарбонат

Расположение панелей при установке

Приступая к монтажу поликарбонатных панелей нужно соблюдать следующие правила:

при вертикальном креплении листов ребра жесткости обязательно направляются по вертикали;
при укладке покрытия под наклоном ребра жесткости направляются вдоль скатов;
при монтаже арок ребра жесткости располагаются по дуге.

Такое расположение требуется для выхода конденсата из полостей листа, который образуется при перепадах температур. По этой же причине нижние срезы нельзя закрывать плотно. А вот верхние кромки панелей обязательно закрывают специальной лентой или профилем, чтобы исключить забивание ячеек пылью, снегом, дождевой водой и мусором.

Правила монтажа поликарбоната

Технология монтажа сотового поликарбоната

При сборке разнообразных арок изгиб листа не должен превышать указанный на маркировке радиус, величина которого отличается для каждого вида панелей. Несоблюдение данного правила приведет к поломке панели. Наружную сторону листов прикрывает защитная пленка с маркировкой, и удалять ее рекомендуется только после установки поликарбоната.

Технология раскроя панелей

Стандартная ширина поликарбонатного листа составляет 2,1 м, длина листов – 6 и 12 м. Для обустройства навеса или перегородки это слишком много, поэтому материал требуется разрезать. Неправильный раскрой панелей повреждает защитное покрытие и кромки поликарбоната, что может испортить внешний вид конструкции. Удобнее всего использовать для разрезания высокоскоростную циркулярную пилу с твердосплавными дисками. Чтобы края среза были максимально ровными, диск должен иметь мелкие неразведенные зубья.

В процессе резки панель следует надежно зафиксировать, чтобы исключить малейшие вибрации. Верхнюю пленку нельзя снимать на этом этапе, ведь она защищает покрытие от микроскопических повреждений при распиле. У разрезанных панелей следует очистить внутренние полости от стружки, так как она будет препятствовать свободному вытеканию конденсата.

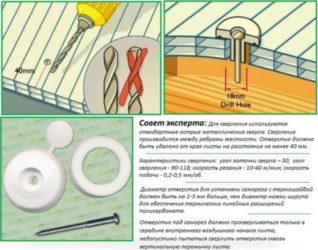

Правила сверления отверстий

Сверление материала

Для сверления поликарбонатных панелей берут стандартные сверла различного диаметра. При этом существует несколько важных правил:

минимально допустимое расстояние от кромки панели до отверстия равняется 4 см;
отверстия под крепежи должны располагаться между ребрами жесткости;
диаметр крепежных отверстий должен превышать сечение ножки термошайбы на 2-3 мм;
минимальный угол сверления составляет 90 градусов, максимальный 118 градусов;
угол заточки сверла равняется 30 градусам.

Несоблюдение этих правил приведет к деформации и перекосу листа при монтаже, а также снизит надежность крепления и теплоизоляцию материала. При закреплении листов большой длины все отверстия должны иметь эллипсовидную форму и направление вдоль ребер жесткости.

Термошайба для самореза

Для крепления поликарбонатных листов к металлическим и другим поверхностям используют саморезы, оснащенные термошайбами. Ножка термошайбы должна соответствовать толщине панели: слишком короткие ножки приведут к перетягиванию крепежей и прогибу листа, слишком длинные не смогут обеспечить плотность прилегания материала. Саморезы располагают не чаще, чем через 30-40 см. Крепить панели гвоздями или заклепками нельзя.

Крепление поликарбоната с помощью термошайб

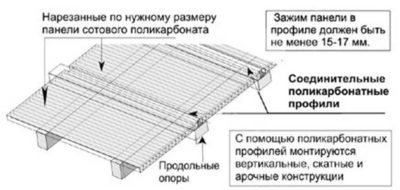

Способы соединения панелей

Смежные панели соединяют между собой разъемными и неразъемными профилями. Эти детали дают возможность без особых усилий собрать из листов конструкцию любых размеров и конфигураций.

Способы соединения панелей

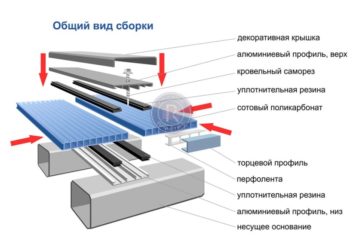

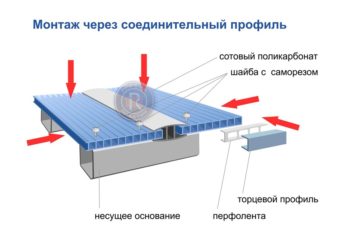

Соединение разъемными профилями

Разъемные профили предназначены для соединения панелей толщиной от 6 до 16 мм. Они изготавливаются из двух частей: основания и крышки с замком. Каждый профиль способен удерживать 2 листа шириной 50-105 см; на примыкающих к стене участках используют пристенный профиль, а для соединения панелей под прямым углом — уголковый. Крепятся все виды профилей на саморезы.

Монтаж панелей производится так:

просверливают нижнюю часть профиля в нескольких местах;
крепят основание к продольному каркасу;
укладывают материал с обеих сторон профиля, оставляя зазор не менее 5 мм;
берут деревянный молоток, и с его помощью защелкивают крышку;
торцы крайних профилей закрывают плотными заглушками.

Соединение неразъемными профилями

Пазы профиля по ширине должны обязательно соответствовать толщине листов – 4-6 мм, 8 или 10 мм. В пазы вставляют панели нужного размера, а затем крепят профили к продольной раме конструкции. В качестве крепежей используются саморезы; шаг крепления равняется 30 см. Данный способ применяют преимущественно для заделки кромок панелей вертикальных конструкций, которые не подвергаются большим нагрузкам. Это объясняется невысокой надежностью соединений и низкой герметизацией стыков между листами.

Герметизация торцов

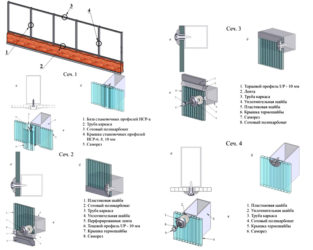

Общие принципы монтажа сотового поликарбоната

Сотовый поликарбонат требует обязательной герметизации стыков и торцов. Верхние срезы обычно закрывают самоклеящейся лентой из алюминия, а вот использовать обычный скотч для этих целей нельзя. Поверх алюминиевой ленты крепят торцевые профили из поликарбоната, очень надежные и эстетичные на вид. Нижние срезы нельзя герметизировать, иначе конденсат будет накапливаться внутри полостей и при замерзании разрушит ячейки. Для защиты нижних торцов применяется перфорированная самоклеющаяся лента и все тот же торцевой профиль, в котором следует сделать отверстия для стока воды.

Монтаж сотового поликарбоната

В местах, где необходима максимальная герметичность, используют алюминиевые профили с резиновыми уплотнителями. На арках оба торца закрываются перфорированной лентой. Оставлять открытыми верхние или нижние срезы недопустимо.

Монтаж сотового поликарбоната

Расчет температурного расширения

Выполняя монтаж панелей своими руками, следует учитывать деформацию материала от температурных колебаний. У прозрачного сотового поликарбоната, а также у панелей белого цвета коэффициент расширения составляет 0,065 мм на один градус для квадратного метра площади. Рассчитать допустимое расширение не сложно: сначала определяют наибольший перепад годовой температуры, а затем умножают его на коэффициент.

Например, если самая высокая температура достигала отметки плюс 50 градусов, а наименьшая составляла минус 40 градусов, перепад равняется 90; умножив его на 0,065, получают 5,85 мм на один квадратный метр. То есть, арка длиной 10 м в жаркий день может еще удлиниться на 58,5 мм.

Цветной поликарбонат имеет свойство нагреваться на 10-15 градусов сильнее, поэтому коэффициент расширения составляет 6,5 мм. Чем меньше значение перепада температур, тем меньше расширяется материал. Термические зазоры в коньковых и угловых соединениях, а также в местах крепления саморезов позволяют избежать серьезных деформаций и разрывов покрытия.

— Монтаж поликарбоната своими руками

Источник: https://svoimi-rykami.ru/stroitelstvo-doma/samodelki/montazh-polikarbonata-svoimi-rukami.html

Правильно монтируем поликарбонат зимой

Поликарбонат является строительным материалом, обладающим уникальным свойством. Он способен пропускать солнечный свет практически наравне со стеклом. Но, в то же время он в несколько раз надежнее стекла. Точнее, по прочности превосходство составляет в 100-200 раз. Но даже если он разрушится, то это не представит никакой опасности для людей, он не расколется на мелкие стеклышки. Монтаж поликарбоната зимой вполне возможен так же, как и летом. Но есть небольшие исключения, которые нужно учитывать.

Характеристики поликарбоната

Этот строительный материал обладает такими свойствами, как:

прочность. Поликарбонат обладает высокой степенью прочности. Данные этого показателя превышают в несколько раз свойства других материалов. Также он устойчив к всевозможным атмосферным осадкам, даже таким как град;
светопроницаемость. Данный фактор зависит от толщины листа, но составляет не менее 80% поступающего дневного света;
огнестойкость. Даже если на листы поликарбоната воздействовать открытым огнем, то он просто разрушится, не представив никакой опасности человеку;
легкость. Очень легкие материал. Его листы гораздо легче других материалов;
легкость монтажа. Именно благодаря предыдущему фактору, а также гибкости этого материала, монтаж становится удобным и не доставляет никакого труда;
стойкость к температурам. Поликарбонат стойко переносит температуры от -40 до +100-120 градусов. И перепады температуры на нем также никак не сказываются, что не скажешь о других подобных строительных материалах;
гибкость. Это довольно гибкий материал, который можно уложить на любую поверхность. Исключение составляет холодное время года;
долговечность. Срок службы поликарбоната при правильном монтаже составляет от 10 до 20 лет;
эстетичный вид. Поликарбонат довольно красивый материал с различной цветовой гаммой.

Сфера использования

Поликарбонат используется повсеместно. Он идеально подойдет как крыша для гаража или другого помещения или просто как навес, защищающий от осадков. Также этот материал будет идеален для мансард и витрин. Из него можно сооружать зимние теплицы и специальные оранжереи. Возможно, даже изготовить различного рода перегородки, которые будут использоваться в жилом помещении, как двери межкомнатные, потолки, душевые кабины и т. д.

Безусловно, смонтированные конструкции из поликарбоната можно использовать зимой. Никто не будет разбирать установленную теплицу или намеренно снимать листы с крыши на холодное время года. Это просто абсолютно не актуально.

Поликарбонат зимой

Выше уже говорилось о способности поликарбоната выдерживать очень высокие и низкие температуры. Итак, температура монтажа поликарбоната зимой составляет до -40 градусов. Зимой трудности вызывает, скорее, не монтаж поликарбоната, а нагрузки от выпавшего снега. Если конструкция имеет нечастый шаг обрешетки, то это станет главной проблемой. Необходимо будет контролировать количество выпавшего снега или даже установить подпорки. Иначе, материал может просто прогнуться под тяжестью снежного покрова.

Но есть еще одна проблема, с которой можно столкнуться при выпадении большого количества снега. Это герметичность крыши. Ведь если подтаивший снег начнет капать, а крыша не герметична, то капли попадут на аппаратуру, мебель, или того хуже, пострадает изоляция. А это уже может привести к последствиям похуже, чем просто намокшая мебель.

Хранение поликарбоната зимой

Если вы заказали поликарбонат зимой и вам его доставили, то лучше будет его хранить в развернутом виде. Монтаж сотового поликарбоната зимой предусматривает хоть и недолгое, но все-таки хранение довольно длинных листов. Но если у вас нет помещения, подходящего под его размеры, составляющие по длине 6 или 12 метров, то придется хранить в свернутом виде. Но некоторые действия нужно предпринять. Достаточно будет немного ослабить рулон. Сделать это нужно так, чтобы он не развернулся. Затем закрепить веревкой и поставить вертикально.

Монтаж зимой

Когда приходят морозы, у многих возникает единственный вопрос: а можно ли монтировать поликарбонат зимой? На этот вопрос можно ответить однозначно. Поликарбонат является просто уникальным строительным материалом, который можно использовать в любое время года. Работа с поликарбонатом зимой практически ничем не отличается от монтажа в другие сезоны. Лучше не монтировать его при температуре – 15 градусов. Работу с поликарбонатом в морозы нужно проводить с особой осторожностью, так как зимой этот материал становится более хрупким.

При монтаже зимой нужно учитывать такое свойство, как расширение материала. Поликарбонат при нагревании расширяется, а на морозе сжимается. Это может повлиять на то, что смонтированный зимой поликарбонат, может просто вылезти из пазов.

Также нужно учитывать необходимость сверления отверстий при крепеже листов на несколько миллиметров больше, чем сам саморез.

Отсюда можно сделать вывод, что монтаж зимой вполне возможен, только нужен ли. Ведь материал становится менее гибкий, хрупкий и довольно жесткий, и работать с ним становится намного сложнее и опаснее, чем в теплое время года.

Существуют некоторые вещи, которые категорически запрещено делать с поликарбонатом:

Перетяжка саморезов.
Использование неподходящих шайб.
Жесткое крепление панелей.

Следует ли чистить поликарбонат от снега

Если в вашем регионе снег выпадает довольно редко или часто бывают оттепели, то чистить крышу и навес из поликарбоната необязательно. А вот если снега выпало слишком много, то можно почистить крышу. Но делать это нужно исключительно аккуратно. Лучше использовать веник или какие-то деревянные инструменты. Ни в коем случае это нельзя делать лопатой или другими подобными инструментами. Ведь в зимний период поликарбонат становится довольно хрупким и, несмотря на прочность материала, его можно повредить. Всем удачного монтажа!

Чтобы поликарбонат не испортился, его нужно хранить по определенным правилам, об этом вам поведает наша подробная статья, изучите ее, чтобы ваш поликарбонат хранился долго.

Если вы хотите разместить в своей поликарбонатной теплице форточку, то изучите советы опытных специалистов, они помогут вам не допустить ошибок при монтаже.

♦ Рубрика: О материале.

Источник: http://moypolikarbonat.ru/pravilno-montiruem-polikarbonat-zimoy/

Инструкция по монтажу сотового поликарбоната

При устройстве покрытия из сотового поликарбоната необходимо учесть:

стандартные размеры панелей и их экономичный раскрой.
воздействие ветровых и снеговых нагрузок.
термическое расширение панелей.
допустимые радиусы изгиба панелей для арочных конструкций.
необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).

Стандартная ширина панелей — 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.

В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Правильный выбор шага продольных опор и поперечной обрешетки — самое важное условие надежности конструкции из сотового поликарбоната.

2. Нейтрализация термического расширения

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Изменение длины (ширины) листа считается по формуле: ∆L = L x ∆T x Kr где L — длина (ширина) панели (м) ∆T — изменение температуры (°C) Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.

Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.

При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел «Точечное крепление панелей»)

Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

3. Рекомендуемая обрешетка для Кровли двускатного типа

Минимальный уклон: 11 °
Оптимальный уклон: 25-30 °

Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2).

Нагрузка, кг/м2	Расстояние между стропилами Н, мм	Толщина листа, мм
6	8	10	16	25	32
150 кг/м2	700 1050 2100	1300 800 400	1600 1100 550	1800 1200 600	6000 2500 1250	6000 4500 2250	6000 5000 2500
175 кг/м2	700 1050 2100	800 — —	1300 800 400	1600 1100 550	5000 2000 1000	6000 3500 1750	6000 4000 2000
200 кг/м2	700 1050 2100	— — —	800 — —	1300 800 400	5000 1800 900	6000 3000 1500	6000 3500 1750

4. Рекомендуемая обрешетка для кровли Арочного типа

Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм).

Толщина листа, мм	6 мм	R, мм нагрузка, кг/м2	900 Rmin	1000	1100	1200	1300	1500	1700	1800
607590 120	1500 1300 1200 1050	1400 1200 1100 1050	1400 1100 1050 900	1300 1100 1050 800	1200 1050 900 700	1200 900 700 500	800 500 — —	800 500 — —
8 мм	R, мм нагрузка, кг/м2	1200 Rmin	1400	1500	1700	2000	2300	2500	2700
607590 120	2000 1800 1700 1100	2000 1500 1500 1050	1800 1400 1200 1050	1700 1200 1100 900	1400 1200 1050 600	1100 1050 800 500	800 600 — —	600 500 — —
10 мм	R, мм нагрузка, кг/м2	1500 Rmin	1700	1800	2000	2100	2500	2700	3000
607590 120	2000 2000 2000 1300	2000 1800 1700 1200	1800 1600 1500 1200	1500 1400 1400 1050	1400 1300 1200 900	1300 1050 900 700	1050 900 700 600	800 700 500 500
16мм	R, мм нагрузка, кг/м2	2800Rmin	2900	3000	3300	3600	3900	4200	4500
607590 120	2000 1600 1400 1100	2000 1500 1200 1050	1800 1400 1200 900	1600 1200 1050 800	1400 1100 900 700	1300 1050 800 700	1200 900 700 600	1050 800 700 500

5. Ориентация панелей при проектировании и монтаже

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции — вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.
Нельзя нарушать правила ориентации панелей.

6. Резка панелей

Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком

После резки необходимо удалить стружку из внутренних полостей панели.

7. Сверление отверстий

Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Характеристики сверл: Угол заточки — 30 Угол сверления — 90-118 Скорость резания — 10-40 м/мин.

Скорость подачи — 0,2-0,5 мм/об.

8. Герметизация торцов панели

Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.

В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:

Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.

Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.

Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.
Нельзя заклеивать торцы обычным скотчем.
Нельзя герметично закрывать нижние торцы панелей.

9. Точечное крепление панелей

Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.

Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Они обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.

Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — вытянутыми в длину. Рекомендуемый шаг точечного крепления — 300-400 мм.

Нельзя жестко крепить панели.
Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.
Нельзя перетягивать саморезы.

10. Соединение панелей поликарбоната

Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Монтаж с помощью неразъемных профилей (HP):

Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.

Монтаж с помощью разъемных профилей (HCP):

Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней — «базы» и верхней — защелкивающейся крышки.

Последовательность монтажа:

В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.
Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.
Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки. Торец профиля рекомендуется закрыть специальной заглушкой.

11. Угловое соединение панелей

При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями. Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.

Прозрачные, тонированные: «бронза», «синий», «зеленый», «бирюза», «коричневый», «желтый», «красный», «оранжевый» и светорассеивающие «белый опал» — стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.

12. Примыкание к стене

При примыкании панелей к стене используйте пристенный поликарбонатный профиль. Своей формой он напоминает английскую букву F. При использовании пристенного профиля панели поликарбоната (сотового, ячеистого) закрываются герметичной лентой для защиты листов от попадания пыли и влаги. После этого листы вставляются в профиль и он фиксируется к стене.

13. Сопряжение панелей в коньке

«Крылья» конькового поликарбонатного профиля имеют мощный захват — 40 мм — достаточный для надежного соединения панелей и их термического расширения, при этом возможно задать практически любой угол сопряжения панелей. Перед применением обязательно воспользуйтесь герметичной лентой. После установки листов необходимо их точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 см.

При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.

Источник: https://www.plasticvsem.ru/install/
