Как правильно сделать навес из профнастила?

Навес из профнастила: как сделать своими руками во дворе частного дома

Каркас навеса в основном изготавливается из дерева или металла или с применением обоих материалов, когда для стоек используются металлические трубы, а конструкция крыши сооружается из пиломатериала.

Простой навес, покрытый профнастилом, для автомобиля с каркасом из деревянного бруса

Примечание. Деревянные навесы с кровлей из профнастила обычно имеют небольшие размеры. Как правило, скат крыши имеет небольшой уклон, что значительно увеличивает нагрузку на всю конструкцию, когда там собирается снег. Для строительства навесов, покрывающих большую площадь, рекомендуется использовать металл.

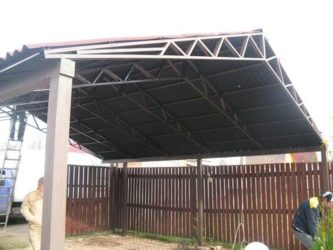

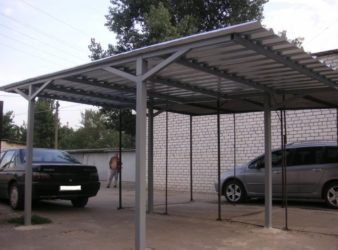

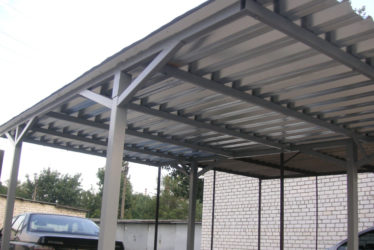

Навес из профнастила с каркасом из квадратных профильных труб для автотранспорта

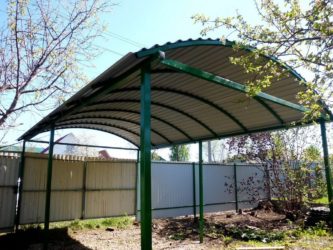

Успешно применяются арочные навесы из профнастила благодаря исключительной поперечной эластичности листа. Подобная конфигурация используется при строительстве ангаров, въездных и входных групп.

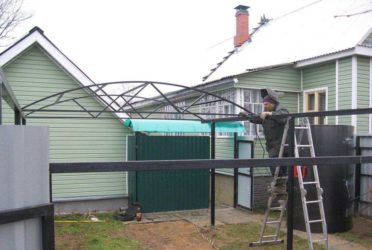

Арочный навес из профнастила на въезде перед воротами — эстетичная и практичная конструкция

Самый распространенный вариант — строительство навеса из профнастила с несущим каркасом из квадратной стальной трубы.

Разметка и устройство фундамента

Для правильной разметки фундамента потребуются:

• Разметочные горизонтальные бруски с вертикальными кольями, которые забиваются в грунт.
• Шпагат.
• Рулетка.
• Угольник.

Построение прямоугольника начинают с любой из длинных сторон. Натягивается шпагат, при помощи угольника измеряется прямой угол, затем его натягивают по коротким сторонам. Измерив необходимое расстояние, устанавливают последний шпагат. Окончательную правильность углов проверяют промером диагонали между противоположными углами. Диагонали должны иметь одинаковое значение.

Схема разметки фундамента для навеса, а также формула расчета длины диагонали

Под навес из профнастила потребуется элементарный фундамент, так как на конструкцию в процессе эксплуатации воздействуют два фактора:

• Снеговая нагрузка. Таблица веса одного кубического метра снега в килограммах:

Снег свежевыпавший	80-190
Снег сырой	200-800

Самым простым способом будет выкопать яму глубиной 80 см. На дне обустроить 20-сантиметровую песчаную или щебеночную подушку, установить стойку, предварительно выровняв по отвесу, и остальное пространство заполнить бетоном. К нижней части стойки обычно приваривают опорную металлическую пластину.

Разрез фундамента с металлической квадратной стойкой для навеса

Совет. Во избежание возможного отклонения стойки от вертикального положения при бетонировании её крепят, приварив металлические временные подпорки.

Изготовление ферм для стропильной системы

Фермы бывают различных форм, но все характеризуются способностью выдерживать огромные нагрузки. Наиболее распространенные конструкции:

Используется в качестве обвязки между стойками, а также применяется в односкатных навесах в качестве стропил

Применяется для изготовления односкатных навесов

• Равнобедренная треугольная ферма.

Две равнобедренные фермы, соединенные между собой прямоугольной фермой

Ферма изготовлена из двух дуг, скрепленных между собой перемычками

Фермы в основном изготавливаются из таких материалов, как:

• Металлический уголок.
• Профильная квадратная труба.
• Круглая труба.
• Швеллер.

Важно. В зависимости от того, какая конфигурация выбрана для крыши навеса из профнастила, такие фермы и изготавливаются по чертежу в нужном количестве на площадке, а затем монтируются на стойки.

Монтаж ферм

В качестве верхней горизонтальной обвязки (при расстоянии не более 5 метров между стойками) допускается использование квадратных труб одинакового диаметра со стойками. В отдельных случаях дополнительно производится усиление диагональными подпорками.

Схема каркаса под навесы из профнастила. В качестве обвязки используется квадратная труба, на которую монтируются треугольные фермы.

При расстоянии между опорными столбами более 5 метров необходимо использовать для обвязки прямоугольные фермы, обладающие большей жесткостью и способностью выдержать значительные нагрузки.

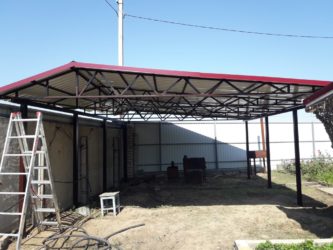

Монтаж прямоугольных ферм к стойкам навеса при помощи сварочного оборудования

Предупреждение. При проведении высотных работ необходимо соблюдение правил техники безопасности, запрещается производить работы с приставных лестниц, а следует использовать подмостки или строительные леса.

Обустройство обрешетки

Перпендикулярно фермам приваривается обрешетка из квадратной, прямоугольной трубы или П-образного профиля. Шаг размера между профилем колеблется от 300 мм до 700 мм — в зависимости от конфигурации и толщины листа профнастила.

Схема установки профильной обрешетки на фермы

Плоскость обрешетки выравнивается и проверяется с помощью шпагата, натянутого от низа крыши до конька, отклонение не должно превышать 2 мм.

Важно. Все элементы стропильной системы крыши перед установкой должны быть окрашены антикоррозийной краской по металлу.

Установка профнастила

Профнастил изготавливается методом проката металлических листов, имеет различный по форме и размеру профиль толщиной от 0,5 до 1 мм. Удобно то, что можно заказать практически любую длину листа. Чем меньше стыков на кровле, тем надежнее крыша на предмет протекания при небольшом уклоне навеса из профнастила.

Профнастил, выпускаемый промышленностью. Справа кровельный профлист обозначается индексом Н и предназначен для покрытия крыш. Слева профлист имеет индекс С и используется для покрытия стен и изготовления заборов.

Внимание! Возникает естественный вопрос: какой выбрать профнастил для навеса? Ответ более чем очевиден: профнастил только с индексом Н.

Для крепления профнастила используются специальные саморезы, острый конец которых выполнен в форме сверла, что позволяет устанавливать их шуруповертом без предварительной сверловки. Под литой шайбой шестигранной головки установлена силиконовая или резиновая прокладка, обеспечивающая герметичность соединения. Саморез устанавливается в нижний желоб, что обеспечивает плотное прилегание листа к обрешетке.

Правильная установка самореза при креплении профнастила

Стык листов на двухскатной крыше закрывается коньковым элементом, который несложно изготовить своими руками из листа оцинкованного кровельного железа. Крепление осуществляется саморезами к верхнему желобу профнастила.

Коньковый элемент навеса из профлиста

Использование цельных листов профнастила, закрепленных саморезами, обеспечивает дополнительную жесткость конструкции навеса, что позволяет выдержать ветровую и снеговую нагрузки.

Источник: http://rubesedka.ru/navesy/naves-iz-profnastila-kak-sdelat-svoimi-rukami/

Строительство навеса пристроенного к дому из профнастила

Частный дом. Палящее солнце порой не дает выйти во двор в знойные летние деньки, а сугробы, засыпающие входную дверь и территорию зимой, вовсе не вдохновляют тратить полдня на расчистку снега. Стоит ли говорить о дожде, который внезапно начинается во время дружеских посиделок на улице?

Чтобы защитить часть двора от осадков и ультрафиолетовых лучей, можно построить навес из профнастила своими руками. Независимо возводимое сооружение представляет собой участок около дома, закрытый сверху металлом. Опоры навеса выводятся от земли на определенную высоту, которая зависит от способа эксплуатации строительного объекта. Примыкание к дому подразумевает крепление одной стороны профнастила к несущей стене жилого здания.

Тематический материал:

• Пристройка — беседка к дому

Удобная стоянка

Использовать навес можно в разных целях. Крытый профнастилом участок большой площади легко сделать просторным парковочным местом, если въезд во двор позволяет загнать под него авто. Удобство объясняется сразу несколькими факторами:

• Поскольку навес для машины будет примыкать к дому только одной стороной, очевидно, что сразу 3 стены отсутствуют. В отличие от гаража, это уменьшает риск случайно повредить авто, неосторожно открыв дверцу или не справившись с управлением при парковке. Плюсами к этому удобству являются освещенность места с трех сторон и широкий обзор.
• Парковочный навес из профнастила может быть как постоянным, так и временным местом хранения машины во дворе. Если сделать отдельный обустроенный гараж, то крытый металлом участок пригодится днем, когда спешные отъезды, дела и заботы не оставляют столько времени, чтобы каждый раз для парковки авто отмыкать и замыкать гараж. В случае, если капитальное строение отсутствует, навес из профнастила может заменить его ночью.
• Закрытая от солнца и осадков территория во дворе – это настоящее убежище автомобиля в солнечные и ненастные дни. Не пропускающий свет и влагу профнастил скрывает технику от палящего ультрафиолета, который становится причиной выгорающей краски на машине, а также от ледяных дождей, которые могут повредить покрытие. Температура в салоне авто поддерживается на благоприятном для человека уровне.
• Стоянка в виде навеса для автомобиля удобна во время погрузки вещей, что также отличает это сооружение от гаража. Подход со всех сторон и достаточная высота настила позволяет быстро и компактно поместить саквояж в авто, причем в любую погоду.
• Близкое к дому расположение навеса для стоянки, при этом на собственном огороженном участке, выигрывает перед уличной парковкой за калиткой. Риск возможного угона сводится практически к нулю: увести авто с частного двора будет крайне непросто. За машиной удобно смотреть из окна.

Отдых с комфортом и польза для дела

Навес из профнастила, пристроенный к дому, кроме стоянки для авто, можно сделать замечательной верандой или террасой. Расположить на свежем воздухе столик с сидениями – мечта любого хозяина.

Если навес строится с примыканием к солнечной стороне здания, в качестве покрытия рекомендуется использовать именно профнастил, поскольку, в отличие от поликарбоната, он вообще не пропускает свет.

Территория под крышей может стать оптимальным местом хранения хозяйственных принадлежностей во дворе. В частности, навесы строятся для защиты газовых баллонов, стройматериалов, дачного инвентаря и техники.

Свойства материала

Профнастилом называется кровельный материал, представляющий собой листы холоднокатаной стали с защитным покрытием. С точки зрения внешнего вида, такие навесы менее привлекательны, чем аналоги из поликарбоната, стекла, черепицы, однако использование металла оправдывается его технологическими свойствами:

• Обеспечение покрытию профильной ребристой формы (волновой, трапецеидальной и др.) придает металлу жесткости.
• Настил способен выдержать более высокие нагрузки, чем поликарбонат и стекло. Сталь обладает высокой прочностью.
• Профнастил является непрозрачным материалом.
• Удобство укладки металла объясняется малым весом: листы легко подавать на высоту. Крепление осуществляется простым способом: на болты или саморезы к несущему каркасу. Небольшая масса позволяет укладывать профнастил на опоры меньшего сечения.
• При производстве профнастил покрывается цинковым, лакокрасочным или полимерным слоем для защиты от коррозии.
• Металл не поддерживает горение.

К преимуществам профнастила относится невысокая стоимость. Несмотря на его узкую дизайнерскую вариативность (например, сложно изогнуть крышу навеса в необычной форме), есть возможность подобрать металл любого цвета.

Каркас – основа навеса

Долговечность навеса из профнастила зависит от качества сборки каркаса. Материал опор бывает разным: дерево, металл, кирпич и др. Брус используется очень часто. Древесина прочна, легко обрабатывается и стоит относительно недорого, однако в число недостатков входят подверженность гниению и действиям насекомых-вредителей.

После постройки такой навес из профнастила рекомендуется обработать антисептическими и противопожарными средствами. Для каркаса из профильной трубы необходимы опоры меньшего сечения, чем для древесного. Это объясняется более высокой прочностью материала. Кирпичные опоры для навеса из профнастила распространены менее всего: каркас обходится дороже и не оправдывает вложения.

Расчет конструкции и строительные элементы

Сечения опор навеса подбираются из расчета общей нагрузки. Постоянной является только масса профнастила. Поскольку стальной лист легок, большего внимания заслуживают внешние условия. Навес, примыкающий к дому, должен выдерживать ветровые усилия, наблюдаемые в районе строительства, снеговые нагрузки и наледь.

Профнастил сложно деформировать в дизайнерских целях, поэтому навес лучше сделать односкатный или двускатный. Возможно создание дугообразной крыши навеса, однако изгиб будет проходить параллельно профилированию, что послужит накоплению осадков.

Упрощенная схема строения представлена на чертеже. Конструкция навеса из профнастила состоит из следующих основных элементов:

• Опора под цифрой 1 представляет собой брус, присоединяемый анкерами (7) к несущей стене дома. Она является основной и требует надежного крепления.
• Внешние колонны (3) являются вертикальными опорами, возводимыми от земли на высоту края навеса. На них также распространяется общая нагрузка профнастила. Колонны рекомендуется изготовить из асбестоцементной или профильной трубы, а также бруса 100x Прочное укрепление опор в грунте обеспечивается фундаментом, заливаемым под каждую стойку. Бетонное основание (4) должно залегать не выше глубины промерзания почвы во избежание деформации каркаса.
• На внешние вертикальные трубы или стойки укладывается мауэрлат (5) – поперечный брус. Он служит опорой для стропил (6), присоединяемых к балке у стены.
• Поперек крепится обрешетка (2) навеса – тонкие рейки или доски.
• Профнастил укладывается сверху и соединяется с каркасом болтами или шурупами.
• Водотвод из пластиковой трубы монтируется по необходимости. Если нижние края навеса выходят над газоном или грунтом и не создают неудобств, сток необязателен.

Время выполнения работы зависит исключительно от качества ее организации. Заранее приобретенный стройматериал, предварительный расчет схемы и расчистка места во дворе – залог быстрого монтажа и надежного навеса из профнастила.

Источник: https://besedkibest.ru/o-kryshah/naves-iz-profnastila-primukayushii-k-domu/

Односкатные навесы из профнастила

Приветствую, своих читателей. В данной статье решил рассмотреть тему – односкатные навесы из профнастила. Этот материал имеет прекрасные характеристики, основные из которых прочность, легкость, морозоустойчивость, долговечность – срок его эксплуатации 50 лет. Именно поэтому выбираем его в качестве покрытия навеса.

Навес – это конструкция на опорах, выполненная в виде крыши. По назначению навесы выполняют защиту пространства под ним от атмосферных осадков, палящих лучей солнца.

Зачастую возникает необходимость в строительстве навеса для автомобиля, над крыльцом в частном доме или на даче. Он выполняется над прилавками на улице, мангалами, над площадкой для отдыха на даче, над пандусами, рампами, устраиваемыми в магазинах для разгрузки товаров с машин и в других случаях.

Основными элементами односкатного навеса являются стойки, прогоны – продольные и поперечные, которые на них устанавливаются и покрытие – в нашем случае из профнастила.

Односкатные навесы из профнастила бывают:

• Отдельно стоящими.
• Пристроенные к зданию.

Все зависит от его назначения. Это легко и быстромонтируемые конструкции. Но все по порядку. Рассмотрим сначала отдельно стоящие односкатные навесы.

Технология монтажа навеса из профнастила

В идеале должен быть проект на навес, так как проектная фирма выполнит расчеты с учетом всех нагрузок. Это определит размеры фундамента в плане, его конструкцию, применяемые материалы и прочие моменты.

Давайте для примера возьмем отдельно стоящий односкатный навес для вашего автомобиля. Определяем геометрические размеры для него – высота = 2, 2м – 2,4м; длина = 6метров, ширина = 3метра;

Металлические элементы навеса могут соединяться при помощи сварки или болтовыми соединениями.

• Прежде всего, осуществляется планировка поверхности и разметка будущих фундаментов под опоры навеса.
• Фундамент под каждую опору, как правило, выполняется столбчатый. Технология его устройства, глубина заложения, последовательность работ аналогична той, что описана в статье – фундамент под столбы забора – не хочу повторяться. Размеры в плане принимаем 500х500мм.
• В качестве опорных конструкций — стоек можно выбрать: металлическую профильную трубу сечением 60х60 – 100х100мм обычную трубу с наружным диаметром 76, 89 или 108 мм
• Это может быть прокатный профиль (швеллер, уголок). Диаметр или сечение опор зависит прямо пропорционально от площади вашего навеса из профнастила.
• При желании стойки устанавливают из деревянных конструкций, например, из строганного бруса, если вы решите выполнить элементы навеса из дерева (кроме покрытия).
• В нашем примере используем опоры из труб диаметром 76 — 89мм. Расстояние между ними принимаем 1,5 – 2 метра в продольном направлении и 3 метра в поперечном (ширина навеса).
• Если расстояние между опорами более 3 метров, то можно вместо прогонов применить легкие односкатные фермы из металлического профиля.

навес по односкатным фермам

Установку стоек можно произвести следующими способами:

— Устанавливаем опору и заливаем ее бетоном.

— Приваркой к металлической пластине, установленной в фундамент. Это выполняется следующим образом: при бетонировании фундамента в бетон устанавливается пластина с анкерными выпусками. Выпуски заходят в тело бетона, а пластина, как закладная деталь, находится на поверхности фундамента.

— При болтовом соединении так же, как в предыдущем случае устанавливается пластина, но уже с анкерными болтами.

• В нашем примере опору выставляем строго вертикально по уровню и заливаем бетоном марки 150 – 200. Уклон покрытия навеса создается установкой стоек разной высоты по сторонам навеса (например, 2,4метра по одной и — 2метра на другой).
• По стойкам укладываем прогоны из швеллера № 12 в поперечном направлении, то есть перпендикулярно длинной стороне навеса. Крепим прогоны к стойкам сваркой или болтами.
• Следующий шаг – укладка прогонов (обрешетки) в продольном направлении из профильной трубы 40х40мм с шагом 500 – 600 мм. Крепление производим сваркой или саморезами по металлу. Получилась балочная клетка – жесткий и надежный каркас.
• Весь металлический каркас необходимо покрасить – тем самым защитить металл от коррозии. Если это деревянные конструкции, то их следует обработать средствами защиты древесины, а потом покрасить, а ту часть опорных стоек, которая будет в фундаменте, покрыть битумом.
• Завершаем сборку односкатного навеса покрытием его листами профнастила. Листы профнастила крепят к металлической обрешетке, используя оцинкованные саморезы. Рассчитывают их количество из расчета 6-8 единиц на метр квадратный площади конструкции. Они снабжены резиновыми уплотнительными шайбами, чтобы предотвратить проникновение влаги через отверстия в профнастиле.

Мы рассмотрели то, как выполняются отдельно стоящие односкатные навесы из профнастила.

Пристроенный односкатный навес

• Хочу пару слов сказать о пристроенном к зданию односкатном навесе. Технология возведения та же,но  следует уделить особое внимание примыканию его к стене.
• Иногда та часть навеса, которая примыкает к зданию, может опираться не на стойки, а на элементы крепления, устанавливаемые на стене – опорные полки, столики, закладные детали.
• Важным моментом пристроенного навеса из профнастила является правильное выполнение примыканий его покрытия к стене здания. В этом месте всегда образуется щель — через нее могут поступать атмосферные осадки – вода от дождя или тающего снега, льда.
• Избежать этого можно тогда, когда над навесом у стены устанавливаются жестяные примыкания, которые одним концом заводят в заранее выпиленную канавку в стене чуть выше покрытия из профнастила.
• Примыкание отгибом уходит вертикально вниз, вплотную к стене. Вторым отгибом его укладывают непосредственно на покрытие из профнастила, тем самым перекрывается щель между профнастилом и стеной. Узел примыкания созвучен с примыканием козырька над входом к стене.

При любом виде навеса желательно иметь проект с расчетом возможных снеговых нагрузок для вашей местности.

От этого зависит сечение профиля несущего каркаса, шаг прогонов и выбор марки профнастила.

Именно такой пристроенный односкатный навес я сделал у себя на даче над крыльцом, так как после обеда туда поворачивает солнце. Крыльцо выполнил на всю ширину здания и по контуру смонтировал невысокое ограждение тоже из листов профнастила – получилась терраса. Здесь мы обедаем, просто отдыхаем, а навес защищает от солнца.

Источник: https://remont-stroitelstvo77.ru/odnoskatnye-navesy-iz-profnastila/

Навесы из профнастила: особенности монтажа

Около частных домов часто можно видеть навесы из профнастила. Они аккуратны, красиво смотрятся, не портят, а порой и украшают дом и территорию около него. При этом эти сооружения выполняют многие хозяйственные функции. Расскажем, какие же именно. Обсудим их достоинства. И рассмотрим, возможно ли и как именно сделать такой замечательно полезный навес своими руками.

Навесы из профнастила могут использоваться в самых разных элементах частного дома:

1. Навес может использоваться как убежище для автомобиля;
2. быть козырьком над крыльцом;
3. защищать мангал, детскую песочницу или площадку;
4. выполнять многочисленные хозяйственные функции и так далее.

Основные преимущества навеса из профнастила

Рассмотрим основные преимущества, которыми обладают навесы и козырьки из профнастила:

1. Изготавливается профнастил из оцинкованной стали. Ее толщина 0.5 – 0.8 мм. Сверху она защищена полимерным покрытием. Это, пожалуй, самый распространенный кровельный материал. Если строим маленькую конструкцию, годится лист высотой 10 – 44 мм. Длина его 2-6 метров, а ширина – 800 – 1100 мм. По площади покрываемой поверхности рассчитывается количество листов, необходимых для этого. Причем обязательно учитывается перекрытие листов. Оно довольно значительное. Рабочая площадь двухметрового листа профнастила всего 1,68 квадратных метра.
2. Этот материал не требует декоративного, украшающего покрытия, он сам достаточно эстетичен и прекрасно смотрится.
3. Профнастил способен эксплуатироваться многие годы, он устойчив к действию температур и их изменению, у него высокая сопротивляемость различным механическим воздействиям, то есть качественные характеристики этого материала превосходны.
4. Краситель профнастила устойчив к ультрафиолету, крыша не выгорит и всегда будет яркой и красивой, как недавно построенная.
5. Материал экологичен, это значит, что он не выделяет вредных веществ при эксплуатации. Несомненно, очень важное качество. Речь идет о здоровье людей.
6. Не менее важно, что профнастил не пожароопасен, он не горит. В этом его замечательное отличие от разных других материалов для кровли. Многие из них горючи.

Навесы для автомобилей

Сейчас автомобили есть практически у всех, часто не один в семье. Сразу же встает вопрос о гараже. У загородного дома или на дачном участке особенно, если он небольшой, не всегда для этого имеется место. Да и финансовые возможности у людей, скажем прямо, очень разные.

В случае, когда со свободным местом или деньгами не все в порядке, навес из профнастила просто находка. Места для него надо немного, строительство обойдется в разы дешевле возведения фундаментального гаража. Прекрасное решение проблемы!

Важно знать! Это не только сбережет семейный бюджет. Кроме своего прямого предназначения защитника автомобиля от солнца, осадков – дождя или снега, он будет от этого же защищать людей, хозяев дома или их гостей. Под таким навесом можно прекрасно посидеть, прячась от лучей солнца или от ливня.

Навес функционален круглый год. Летом защищает от ультрафиолетовых лучей, весной и осенью от дождя, зимой, естественно, от снега. Причем эта защита очень важна, не придется по утрам иметь сомнительное удовольствие откапывать свой автомобиль, если накануне был снегопад.

Строительство навеса

Довольно просто такой навес можно сделать самостоятельно. Здесь принцип, как в детском конструкторе «Лего». Некоторые производители продают готовые наборы для сборки навесов. Эти наборы, можно сказать, готовы к использованию, остается только собрать конструкцию, и она может эксплуатироваться

Такие комплекты доставляются на территорию заказчика и собираются. Сооружение это легкое и красивое, ни в коем случае не испортит пейзаж. Размеры его могут быть разными, в каждом случае индивидуальные, зависит от желания заказчика.

Для каркаса под навес можно использовать древесину, естественно, твердых пород, кроме того, она пропитывается специальным раствором. Возможно также использование стали или алюминия. Для покрытия берется одно или- или двусторонний профнастил. Этот материал выпускается всевозможных цветов, что позволяет легко подобрать материал, не вступающий в дискомфорт с уже имеющимися постройками на участке, не портящий общий вид участка.

Каркас строится очень легкий, так как профнастил имеет небольшой вес. Для такого каркаса не потребуется много места. Это одно из достоинств навесов из этого материала. Навес можно мыть из шланга, струей воды под напором, этого достаточно, чтобы смыть пыль и грязь. То есть уход за сооружением не доставит особых хлопот, что тоже является достоинством.

Полезная информация! В комплект для сооружения навеса обязательно входит подробная инструкция по его монтажу. Таким образом очень облегчается и без того легкая процедура монтажа.

Строгое следование данной инструкции в процессе сборки навеса позволяет выполнить данную работу быстро и качественно, не столкнувшись с какими-либо проблемами и используя минимальный набор инструментов:

1. Необходим шуруповерт;
2. Понадобится дрель;
3. Конечно, молоток;
4. Разные отвертки;
5. Нужен строительный уровень;
6. Гаечные ключи. Набор.

Как видим, набор, действительно, простой и доступный.

Для каркаса требуется основание. Его надо сделать заранее. Железобетонные плиты подойдут как вариант. Когда каркас готов, на него монтируются листы профнастила. К профилям каркаса листы крепятся саморезами. Сооружение легко собирается, так же легко его демонтировать, это тоже достоинство. Иногда навес надо убрать или перенести на другое место. Сделать это возможно, и времени будет потрачено не так уж много.

Монтаж навеса из профнастила

Схема навеса

Навес — постройка быстровозводимая. Это не зависит от материалов, которые используются, так что к навесу из профнастила это утверждение относится в полной мере. Такую работу в состоянии выполнить один человек без помощников и своими руками, не нанимая мастеров.

Расскажем подробнее, как же построить такой навес.

В качестве примера выбран наиболее популярный вид навесов – односкатный:

1. Первым делом готовится место под навес. Выбирается участок, расчищается и выравнивается. Делается это тщательно. В строительстве нет мелочей.
2. Каркас в нашем примере делается из профильных труб. Сначала надо залить бетоном опорные стойки. Между ними расстояние один метр. Исходя из этого и из величины будущего навеса, можно рассчитать их количество. Все они устанавливаются по периметру постройки. Опорные стойки разной высоты, этим достигается скат крыши. После этого крепятся поперечные балки из этих же труб.
3. Построенный каркас надо загрунтовать и покрасить краской. Краска должна быть для наружных работ, то есть стойкая. Вот и самый главный этап, можно приступать к строительству непосредственно навеса.
4. Листы профнастила крепятся к поперечным балкам. Это делается с помощью саморезов. Их обычный расход – 5 — 7 штук на один квадратный метр.
5. Следует выполнять перекрытие листов (нахлест). Это значительно повышает герметичность крыши, что очень важно. Благодаря этому крыша не будет протекать.

Важно отметить! Профнастил крепится только оцинкованными саморезами, имеющими уплотнительную прокладку из резины. Ее предназначение — охранять защитное покрытие материала, что и делается.

В результате получаем прочную конструкцию с односкатной крышей. Нет надобности усиливать ее жесткость дополнительными мерами, она вполне достаточна. Эту прочность сооружению придает профильная труба.

Монтаж профнастила такого навеса или подобного сооружения, например, козырька у дома вполне может выполнить обычный человек, не строитель. Необходимо заранее рассчитать нужное количество стройматериалов, подготовить место. Все тщательнейшим образом распланировать. При работе надо не забывать про инструкцию. Она значительно упростит работу. И будет навес стоять долго-долго, радовать глаз и приносить практичную пользу. А еще напоминать приятно, что построен он руками отца, мужа – мужчины в доме.

Источник: https://krovlyaguru.com/vidy/metallicheskie/navesy-iz-profnastila-osobennosti-montazha.html

Навес односкатный из профнастила — Кровля и крыша

Проводя много времени на приусадебном участке, многие задумываются об установке навеса. С его помощью можно обезопасить детскую площадку, спрятать авто или защитить зону отдыха от неожиданных осадков. Особой популярностью при этом пользуются конструкции из профнастила. Отличаясь доступной стоимостью, такой материал позволяет установить на участке постройку нужного размера с крышей оптимальной формы. А учитывая, что монтаж можно легко выполнить своими руками, такие конструкции начинают встречаться все чаще и чаще.

Навес из профнастила

Причина популярности профнастила

Для такого материала характерен ряд преимуществ. Он:

• Пожаробезопасен;
• Изготавливается из экологически безвредных компонентов;
• Прочен;
• Долговечен;
• Способен выдержать ударную нагрузку;
• Не боится температурных скачков;
• Сохраняет свой внешний вид при прямом воздействии УФ-излучения.

Профнастил во всем своем многообразии

Изготавливаемая из данного материала конструкция достаточно проста в обслуживании. Наличие специального защитного слоя позволяет отказаться от какой-либо дополнительной обработки на протяжении всего периода эксплуатации.

Какому навесу отдать предпочтение?

Выбор конструкции начинается с определения ее месторасположения и назначения. В самом общем случае навесы могут быть стационарными и передвижными. Для первых характерен достаточно прочный неразборный каркас и надежные опоры. Такие навесные конструкции устанавливаются на конкретном месте и служат достаточно долго.

Передвижные конструкции могут собираться в любом удобном месте. Часто используются только в летнее время для защиты от солнца, дождя или ветра. Их каркас обладает достаточной прочностью, чтобы выдержать сильные порывы ветра.

Дальше деление производится на пристроенные и обособленные конструкции. Первые являются частью дома и плотно прилегают к его стенам. При разработке их внешнего вида обязательно учитывается стилистическое оформление здания. Обособленные конструкции могут располагаться где угодно. К их форме особых требований не предъявляются, кроме одного: такая постройка должна гармонично смотреться на участке.

Крыша у навеса может быть самой разнообразной:

• дуговой или купольной;
• пирамидальной или арочной;
• двускатной или односкатной.

Односкатную конструкцию считают самым простым вариантом, а потому чаще всего выбирают, если монтаж выполняется своими руками. Кровельный материал образует плоскость, располагающуюся под определенным, сравнительно небольшим, углом. Благодаря этому удается организовать водоотвод и снизить снеговую нагрузку.

Двускатная кровля является более предпочтительной для стационарной конструкции большой площади. Она образуется двумя плоскостями, сходящимися под определенным углом. Такая конструкция способна выдержать значительную нагрузку.

Арочная кровля имеет более привлекательный внешний вид, чем выше перечисленные. Ее изящные очертания способны дополнить любую архитектурную композицию. Однако монтаж своими руками может вызвать некоторые сложности у непрофессионалов.

Выбираем материал каркаса

Опоры навесной конструкции могут изготавливаться из любого материала. Чаще всего предпочтение отдается металлопрокату, так как из него можно достаточно быстро изготовить абсолютно любой каркас. Вместо проката можно использовать кованые элементы, позволяющие создать красивую архитектурную форму, а также дерево, кирпич или натуральный камень.

Последние два материала используются не так активно. Во-первых, возводимый с их помощью каркас выглядит достаточно массивно, что не всегда приемлемо. Во-вторых, значительно повышается стоимость материала и монтажных работ.

Планируя установить конструкцию своими руками, прежде чем остановить свой выбор на конкретном материале, желательно выполнить предварительный расчет на прочность, учтя ветровую нагрузку и вес кровельного материала. Для односкатной конструкции небольшой площади расчет делают крайне редко. Элементы каркаса подбираются ориентировочно с достаточным запасом. Как правило, предпочтение отдается прямоугольной стальной трубе с размером поперечного сечения 40 на 60 мм.

Монтаж односкатного настила

Определившись с особенностями навесной конструкции, ее размерами и местом установки, следует подготовить все необходимое. Готовятся материалы и необходимые инструменты. Монтажные работы производятся с использованием дрели; отверток, шуруповерта, молотка и строительного уровня.

Подготовительный этап

На начальном этапе готовится место, где будет монтироваться конструкция. Площадка, которая предназначена для установки конструкции, сначала очищается от мусора. Удаляется дерн. После этого участок выравнивается.

Листы профнастила отрезаются в размер в зависимости от габаритов навесной конструкции. Готовятся стойки каркаса. От их длины зависит высота потолка монтируемой конструкции и уклон кровли.

Внимание! Если уклон кровли сделать большим, прочностные характеристики монтируемого каркаса придется увеличить.

Монтаж каркаса

Устанавливаются стойки. Для этого предварительно производится разметка территории и определяется место размещения опор. Расстояние между двумя соседними стойками зависит от прикладываемой нагрузки. Как правило, оно составляет метр.

Для каждой стойки подготавливается яма. Ее размеры зависят от диаметра устанавливаемых стоек и глубины промерзания грунта. Последний параметр для каждого региона свой.

Прежде чем поместить опору в яму, на дно насыпают щебень и тщательно утрамбовывают. По всему периметру углубления располагают рубероид или полиэтиленовую пленку. Такой слой гидроизоляции позволит увеличить срок службы монтируемого каркаса.

Источник: https://krovlyaikrysha.ru/naves-odnoskatnyiy-iz-profnastila.html

Навес из профнастила своими руками: этапы работ

На участке у загородного дома, на даче или на деревенском подворье навесы находят самое широкое применение. С их помощью можно защитить от дождя автомобиль или поленницу, обустроить мангал или детскую площадку. Да и козырек над крыльцом дома – это все тот же навес.

В последнее время самым популярным кровельным материалом для навесов всех мыслимых форм и размеров становится профнастил. От традиционных кровельных материалов профнастил отличает ряд преимуществ:

• Профнастил – идеальный материал с точки зрения пожаробезопасности
• Все компоненты, входящие в состав профнастила, экологически безвредны
• Профнастил является прочным, долговечным материалом
• Благодаря своей пластичности, он не растрескивается от ударных нагрузок или перепадов температур
• Специальная защита минимизирует воздействие УФ-излучения на профнастил, благодаря чему он в течение всего срока службы имеет яркий, насыщенный цвет
• Кровлю из профнастила не нужно покрывать защитными или декоративными составами, этот материал является самодостаточным

Виды навесов из профнастила

Чаще всего при сооружении навеса из профнастила выбирают одну из трех его разновидностей:

Виды навесов

Односкатный навес

Это самый простой вариант навеса из профнастила. Его кровля представляет собой плоскость, расположенную с небольшим уклоном, что позволяет в некоторой степени снизить воздействие снеговой нагрузки и организовать водоотвод.

Величина уклона, который можно придать односкатному навесу, весьма ограничена. Если его сделать слишком крутым, такой навес перестанет выполнять свою защитную функцию – ветер будет забрасывать капли дождя под кровлю.

Кроме того, односкатный навес с большим углом наклона кровли подвергался бы значительным ветровым нагрузкам. В этом случае каркас и крепление пришлось бы делать чересчур громоздкими, что привело бы к удорожанию конструкции.

Односкатный навес для машины из чишминского профнастила делают пологим и устанавливают либо в регионах с незначительной снеговой нагрузкой, либо для перекрытия небольших площадей.

Двускатные навесы

Если для региона, в котором возводится навес из профнастила, характерны зимы с частыми и обильными снегопадами, уклон кровли приходится делать более крутым. В этом случае устраивают двускатный навес, кровля которого образована двумя наклонными плоскостями.

Двускатная конструкция позволяет перекрыть большую, чем односкатная, площадь. Кровля двускатного навеса имеет более сложное строение из-за наличия конькового узла.

Несколько более сложным является и каркас: из-за большой суммарной длины скатов прогоны, на которые опирается профнастил, часто приходится делать в виде ферм, поскольку несущей способности балок при большом пролете бывает недостаточно.

Многоскатные навесы

Для перекрытия больших площадей, например, крупных автостоянок или временных выставочных павильонов, возводят многоскатный навес, который, по сути, является серией последовательно установленных двускатных навесов.

В такой конструкции, кроме конькового узла в верхних точках, приходится предусматривать систему водоотведения в нижних.

Арочный навес из профнастила

Если во главу угла ставится не столько функциональность навеса, сколько его эстетические качества, наилучшим вариантом будет арочный навес.

Эти конструкции своими изящными очертаниями удачно дополняют любую архитектурную композицию. Весьма интересно смотрятся несколько арочных навесов, объединенных в один.

Недостатком арочных навесов является сложность изготовления. Для сгибания несущего профиля в дугу определенного радиуса приходится применять специальное оборудование. Выполнить такую операцию в домашних условиях только подручными средствами практически невозможно.

Стоит отметить, что профнастил также используется для строительства заборов. В основном применяется профнастил для забора двухсторонний. Окрашенный с двух сторон профилированный лист придает забору эстетические и дизайнерские качества.

Как можно сделать забор из профлиста своими руками? В данной статье этот вопрос рассмотрен подробно.

Монтаж односкатного навеса из профнастила

Такое сооружение может осуществить любой желающий при наличии у него хотя бы небольшого опыта строительных или ремонтных работ.

Для навеса монтаж профнастила своими руками осуществляется следующим образом:

1. Выбор материала для каркаса. В идеале подбор материала и профиля для изготовления каркаса осуществляется по результатам расчета на прочность, выполнение которого требует определенной квалификации. Но в случае с односкатным навесом небольшой площади сечение элементов каркаса можно подобрать приблизительно, предусмотрев заведомо достаточный запас. Мы рекомендуем использовать стальную прямоугольную трубу сечением 60х40 мм
2. Выравнивание и расчистка площадки. Прежде всего, участок, выделенный под строительство навеса, очищается от мусора и дерна. После — участок выравнивается
3. Установка стоек. Стойки навеса устанавливают через 1 м, при этом их замоноличивают в столбчатый бетонный фундамент. Глубина фундамента соответствует глубине промерзания, характерной для данного региона. На дне углубления делают подушку из утрамбованного щебня, а по периметру укладывают полиэтиленовую пленку или слой рубероида, которые нужны в качестве гидроизоляции. Длина стоек определяется величиной уклона навеса
4. Крепление продольных балок и прогонов. После установки стоек к ним приваривают продольные балки, на которые затем укладываются поперечные прогоны. Для закрепления последних можно использовать саморезы или электросварку. После сборки конструкцию грунтуют и окрашивают
5. Укладка профнастила. Листы профнастила начинают укладывать с нижнего ряда. Уложив на место первый лист, его прикручивают одним саморезом к прогону каркаса. Необходимо применять кровельные саморезы, снабженные резиновой шайбой. Далее на него укладывают следующий лист с нахлестом в одну волну. Второй лист прикрепляют к первому двумя саморезами. Аналогичным образом крепят последующие листы, пока ряд не будет завершен

Пример. Чертеж односкатного навеса

Цена на навес из профнастила

Многие компании предлагают свои услуги по изготовлению навесов из профнастила, цена которых зависит от разных факторов. Например, навес площадью от 6 до 15 кв. м высотой до 3,5 метров из оцинкованного профнастила и каркаса из профтрубы стоит 1495 руб./кв. м. Изделие такой же площадью, но более высокий – от 3,5 до 4,5 метров обойдется покупателю в 1695 руб./кв. м.

Полезные советы

• Хранящиеся в штабеле листы профнастила должны быть изолированы один от другого деревянными прокладками. Это позволит избежать повреждения защитного покрытия
• При раскрое листа следует пользоваться ножовкой или ножницами по металлу.

  Если листы резать с помощью болгарки, защитное покрытие в зоне контакта с диском или окалиной будет плавиться и выгорать

• Кровельные саморезы следует прикручивать с небольшим усилием так, чтобы резиновая шайба была лишь чуть-чуть прижата.

  Если она будет сильно деформирована при закручивании, то очень быстро потеряет эластичность и начнет пропускать воду

• Перед окрашиванием металлический каркас необходимо обработать антикоррозионными составами. Если позволяют средства, лучше использовать профиль из нержавеющей стали. Такой навес прослужит очень долго, практически не требуя ухода

про созданный навес из профнастила своими руками

В видео автор рассказывает о том как сделал навес из профнастила самостоятельно.

Источник: http://MegaBeaver.ru/materials/profnastil/postrojki/naves-iz-profnastila-svoimi-rukami-etapy-rabot.html
