Дефлектор на трубу дымохода: изготовление своими руками
Дефлектор на трубу дымохода выполняет две задачи: усиливает тягу и защищает его от негативного воздействия атмосферных осадков. Абсолютное большинство дымоходов предусматривает естественное побуждение воздушных потоков, а оно во многом зависит от погодных условий. При неблагоприятных совпадениях нескольких условий не только снижается тяга, но и появляется обратный эффект – воздух движется снаружи в помещение. Еще один фактор, имеющий значительное влияние на эффективность дымоудаления – ветер. Степень изменения параметров зависит от его силы и направления.
Дефлектор на трубу дымохода
Предназначение дефлектора
Установка дефлектора позволяет решать следующие задачи.
- Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя. Дефлектор полностью исключает появление таких проблем.
Без дефлектора дымоход быстро засоряется и нуждается в чистке
- Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.
При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход
- Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.
Дефлектор позволяет минимизировать затраты на монтаж дымохода
- Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.
Дефлектор гасит искры, препятствуя случайному возгоранию
Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.
Стандартная конструкция дефлектора
Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.
Механизм действия дефлектора основан на эффекте Бернулли
Классификация дефлекторов для дымоходов
Все устройства делятся на три большие группы по нескольким признакам.
- Материал изготовления. Чаще всего на дымоходы устанавливаются дефлекторы из легированной нержавеющей стали, но есть и более бюджетные варианты из оцинкованной стали и эксклюзивные из меди или иных дорогостоящих цветных сплавов.
Для изготовления дефлекторов используют оцинкованную сталь, медь, различные сплавы
- Принцип функционирования. В зависимости от физических принципов функционирования дефлекторы могут быть в виде статических или ротационных насадок. Как дополнение иногда устанавливаются вентиляторы, корпус делается поворотным и реагирует на изменение ветра. Статичные самые простые в изготовлении и доступны по цене, ротационные имеют более сложные подвижные элементы, головка активная, а корпус фиксируется в заданном положении. Инжектирующий вентилятор для дымоходов применяется очень редко и только на промышленных установках. Поворотный корпус дает возможность поддерживать стабильные показатели тяги дымохода вне зависимости от направления ветра.
Виды дефлекторов по принципу функционирования
- Инженерные особенности. Промышленность предлагает потребителям несколько типов дефлекторов, отличающихся конструкционными особенностями. Что касается эффективности функционирования, то отличие некритичные, несколько процентов нивелируются непредвиденными изменениями скорости ветра и давления.
Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.
Цены на дефлекторы для дымоходов
Дефлектор на дымоход
В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.
Таблица. Виды дефлекторов для дымохода
| Колпак Григоровича | Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака. |
| Насадка ЦАГИ | Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода. |
| Колпак Astato | Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб. |
| Турбодефлекторы | Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид. |
| Поворотные капюшоны | Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода. |
| Н-образный модуль | Монтируется чаще всего на промышленных дымоходах. особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги. |
Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?
- Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.
Если тяга слишком сильная, пламя в котле будет постоянно задуваться
- Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.
Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление
- Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.
Способ проверки наличия и силы тяги в дымоходе
Как самому сделать дефлектор
Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.
Пример эскиза дефлектора для самостоятельного изготовления
Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора. В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.
Как рассчитать размеры дефлектора
Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.
Выполняют разметку на куске жести, вырезают заготовки
Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.
По краю высверливают отверстия и соединяют корпус заклепками
Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.
На круглых заготовках делают разметку и разрезают по линии
Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.
С помощью заклепок соединяют края выреза
Цены на ручные заклепочники
Ручные заклепочники
Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.
Из жести нарезают небольшие полоски и сверлят в них отверстия
Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.
Получившиеся тарелки соединяют между собой теми же заклепками
Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.
С помощью полосок крепят тарелки к корпусу
Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.
Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.
Готовый дефлектор примеряют на трубу
Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.
Для надежности нижнюю часть конструкции укрепляют хомутом
При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.
Установка дефлектора на дымоход
— Дефлектор на трубу дымохода
Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.
Источник: https://krysha-expert.ru/deflektor-na-trubu-dymokhoda
Дефлекторы цаги своими руками
Не редко замечаешь, что на том или ином дымоходе есть некий металлический оконечник. Это дефлектор.
Дефлекторы цаги
По своей сути дефлектор цаги не что иное, как обычная металлическая труба, на которую одет такой же металлический зонт. В свою очередь сама труба одета на дымоход. А вот с какой целью это делается, рассмотрим чуть ниже.
Вернуться
Предназначение
Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх.
На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой.
Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.
Дефлектор цаги
Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.
Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.
Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.
Вернуться
Применение
Итак, стоит немного подробнее остановиться на сферах применения дефлекторов цаги:
- Как уже было сказано, это усиление вытяжки;
- Предотвращение появления такого эффекта, как обратная тяга, то есть когда давление внешнего воздуха становится намного больше и дым вместе с ним поступает обратно внутрь по дымоходу;
- Защита дымохода или системы вентиляции от попадания в нее атмосферных осадков.
Вернуться

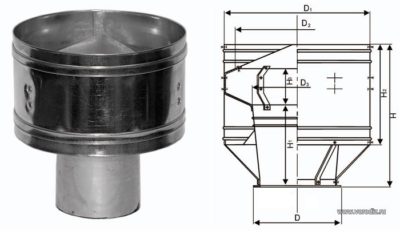

Конструкция изделия
Если планируется сделать дефлектор цаги своими руками, то не лишним будет рассмотреть его конструкцию, то есть установить все отдельные части, из которых он состоит:
- Нижний цилиндр или патрубок. Он будет крепиться к окончанию воздуховода вентиляционной системы или окончанию трубы дымоходного канала;
- Диффузор. Эта часть представлена расширенным конусом, который идет от патрубка к верхней части изделия;
- Патрубок или обечайка. Это внешняя часть устройства;
- Колпак или верхний конус. Та часть, которая крепится сверху всей конструкции и защищает вентиляционную или дымоходную системы от попадания в них осадков;
- Ножки для крепления колпака;
- Кронштейны для крепления всего устройства.

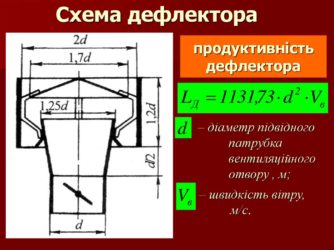

Схема дефлектора цаги
Сразу надо сказать, что все эти элементы изготавливаются своими руками из оцинкованной жести или нержавеющей стали. Эти материалы можно найти в листовом виде во всех строительных магазинах.
Вернуться
Самостоятельное изготовление
Итак, чтобы своими руками сделать дефлектор цаги необходимо заранее произвести его расчет.
Для этого следует знать некоторые технические характеристики, которыми могут обладать подобные устройства:
- Форма дефлектора;
- Материал изготовления;
- Размеры дефлектора;
- Его тип.
Поскольку с типом мы определились – это устройство цаги, описанной выше конструкции, остается определиться со всеми остальными параметрами будущего дефлектора, сделанного своими руками.
Итак, начинается расчет с установления нужной формы. Здесь все просто. Форма дефлектора напрямую зависит от формы той трубы, на которую его изготавливают.
Дальше определяемся с материалом. Тут тоже все должно быть понятно, так как оптимальные материалы для работы своими руками были предложены выше.
Следующим шагом необходимо определить размеры дефлектора. Они, как и форма, напрямую зависят от размеров дымохода или трубы вентиляционной системы.
Чтобы упростить расчет, из таблицы можно взять все нужные размеры:

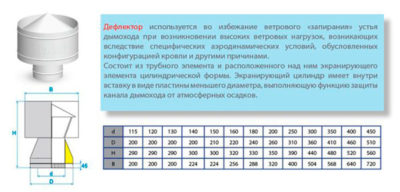

Размеры дефлектора цаги
| 1 | 120 | 144 | 240 |
| 2 | 140 | 168 | 280 |
| 3 | 200 | 240 | 400 |
| 4 | 400 | 480 | 800 |
| 5 | 500 | 600 | 1000 |
В этой таблице приведены размеры, обозначение которых можно увидеть на следующем изображении:

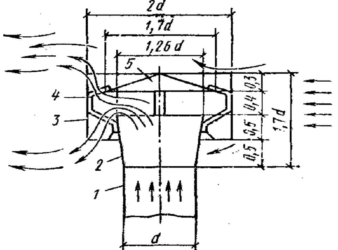

Обозначение размеров дефлектора цаги
Поскольку в таблице представлены далеко не все возможные варианты размеров, то проводя расчет, в рассмотрение следует взять следующие правила:
- Оптимальной высотой для изделия считается та, которая вписывается в интервал от 1,6 до 1,7 от d;
- Ширина диффузора должна лежать в пределах от 1,2 до 1,3 d;
- Ширина защитного колпака – от 1,7 до любого удобного значения от d.
Итак, когда расчет сделан, то можно приступить к проектированию. Чертежи для себя лучше выполнять в большом масштабе.
Если опыта работы с металлом нет, и нет уверенности в правильности всех расчетов, то лучше тренироваться в изготовлении на картоне. Сперва из него вырезаются все детали. А уже потом эти детали, как клише, накладываются на лист металла и вырезаются.
Что касается скрепления деталей между собой или отдельных частей в деталях, то делать это можно при помощи болтов с гайками или же клепок.
Все операции с металлом лучше производить при помощи болгарки или ножниц по металлу. При этом не стоит забывать и про технику безопасности – работать необходимо только в перчатках и защитных очках.
Вернуться
Делаем дефлектор цаги своими руками
Интересное по теме:
Источник: http://VseOTrubax.com/sfera-primeneniya/ventilyacionnye/deflektory-cagi-svoimi-rukami.html
Как самому сделать дефлектор дымохода: инструкции, советы, секреты
Труба для удаления дыма из печи или котла частного дома нуждается в специальном устройстве, устанавливаемом на самой её верхушке. Без этого приспособления дымоход плохо работает. Речь идёт о дефлекторе. Оказывается, его легко соорудить самостоятельно. Разберём принцип действия этого изделия, его виды и способы изготовления своими руками.
Для чего нужен дефлектор
Предназначение устройства очевидно — изделие увеличивает тягу печи и одновременно защищает отопительную установку от попадания снега, дождя и грязи. Без дефлектора ветер задувает струю выходящего дыма, из-за чего возникает препятствие или даже противодействие. Тяга теплогенератора падает.
Опытные данные подсказывают, что наличие описываемого устройства на трубе частного дома обеспечивает повышение коэффициента полезного действия отопительной установки. Величина такого выигрыша составляет до 20%.
Как работает дефлектор
Принцип функционирования описываемой конструкции рассмотрим на простейшем примере. У данного дефлектора имеются внешний (верхний) цилиндр и зонт.
Самый простой дефлектор состоит из корпуса (дефлектора) и зонта
При его эксплуатации происходят следующие процессы:
- Ветер несёт воздушные массы. Они ударяются о внешний цилиндр.
- Далее потоки закручиваются по его поверхности.
- Часть из них, поднимаясь после завихрения над внешним цилиндром, подхватывает дым из печки. Тяга увеличивается.
- Зонт, в свою очередь, препятствует проникновению в теплогенератор осадков и грязи.
Такую компоновку люди придумали очень давно, так что её эффективность проверена годами.
У данной конструкции с зонтом есть один недостаток. Если ветер задувает снизу, он попадает на внутренние поверхности зонта. Отражаясь, воздушные массы препятствуют выходу дыма. Но подобное явление возможно лишь при редком низовом ветре. Хотя есть решение и для устранения этого недостатка. Оно таково — применяют вторичный зонт с обратными поверхностями, то есть не выпуклый, а вогнутый.
Типы дефлекторов
Основных вариантов не так уж и много.
Флюгер
Это изделие представляет собой несколько соединённых между собой козырьков, которые вращаются по ветру. Для такого их движения на самой верхушке конструкции расположен флюгер. Благодаря плоской поверхности, использующей эффект паруса, он реагирует на потоки воздушных масс и поворачивает за собой всю конструкцию.
Современный дефлектор с флюгером включает несколько козырьков и вращается под действием ветра
Во многих изделиях направление ветра указывает специальный штырёк в виде стрелки.
Козырьки увеличивают тягу дыма из тепловой установки. Это связано с их расположением — они препятствуют ветру, как бы рассекают его. Одновременно они защищают отопительный агрегат от проникновения осадков и грязи. Преимущество этой конструкции заключается в том, что она всегда устанавливается в нужное положение — именно там, где дует ветер. Но у данного вида дефлектора есть недостаток. Вращение козырьков обеспечивается подшипником, а он недолговечен и требует периодической смазки. Да и в морозы механизм может заклинить.
Н-образный дефлектор
Следующая конструкция основана на применении дополнительных отрезков труб.
Применение H-образных дефлекторов оправдано только в регионах с сильной ветровой нагрузкой
Эти элементы расположены в виде буквы «Н». Отсюда и название: «Н-образный». Понятно, что попадание осадков в дымоход в этом случае невозможно из-за горизонтально расположенного патрубка. Два вертикальных элемента по бокам конструкции обеспечивают увеличение тяги дыма из теплогенератора. Газы от продуктов сгорания подхватываются воздушными массами и выдуваются одновременно в нескольких направлениях. Описанная конструкция часто применяется в регионах с постоянными сильными ветрами. Однако при умеренном климате эффективность подобного аппарата невелика.
Искрогаситель
Существуют и такие типы устройств, с помощью которых избавляются от оставшихся в дыме продуктов горения. Обычно для этого классический дефлектор с цилиндром и зонтом оснащают сеткой. Она и гасит искры.
Сетка с мелкими ячейками препятствует вылету горячих искр за пределы дефлектора-искрогасителя
Это происходит так: продукты горения ударяются о грани ячеек. При столкновении с таким препятствием искры сразу затухают. Описанное достоинство привлекает хозяев, у которых дымоход расположен рядом с деревьями или иными легковоспламеняющимися предметами. Сетчатая поверхность этого дефлектора может быть единым целым со стенками цилиндра, а может и являться горизонтальной преградой внутри трубы на пути дыма.
Недостаток у искрогасителя один: при неправильном изготовлении данная конструкция может вопреки своему назначению снижать тягу.
Дефлектор ЦАГИ
Это один из самых распространённых вариантов. Его разработали в Центральном Аэрогидродинамическом институте. Аббревиатура этого заведения — в названии изделия. Данный дефлектор состоит из основного патрубка, присоединяемого к дымоходу, а также из диффузора, широкого кольца и зонта.
Преимуществом дефлектора ЦАГИ является низкое расположение зонта: тёплый воздух беспепятственно выходит из канала дымохода, что сильно увеличивает тягу
Принцип работы здесь прост. Ветер, разбиваясь о поверхность кольца, подхватывает дым и сверху, и снизу. А зонт, расположенный внутри этого внешнего цилиндра, защищает от осадков. Преимущество описанного типа дефлектора как раз в том, что зонт находится ниже верхней точки кольца. Следовательно, дым, выходящий из-под указанного элемента, вообще не испытывает никаких препятствий в виде ветра. К недостаткам конструкции можно отнести сложность изготовления.
Дефлектор Григоровича
Это самый простой вариант, который легко воссоздать собственными руками. Узел включает в себя зонт, диффузор и патрубок.
Дефлектор Григоровича можно легко изготовить собственными руками
Ветер ударяется о поверхность диффузора (часть канала, в котором из-за изменения диаметра повышается скорость потока). При этом внешние воздушные массы сверху подхватывают дым. Достоинство конструкции в её простоте. Недостаток изделия — зонт расположен высоко над диффузором, и частично ветер всё-таки задувает дым сбоку. Цилиндрический корпус может быть и прямолинейным при отсутствии диффузора. Из-за простоты конструкции устройство Григоровича не очень эффективно повышает тягу, но хорошо защищает от осадков.
Что лучше: дефлектор или просто зонт
Некоторые хозяева предпочитают не утруждаться. Они просто оснащают конец дымохода зонтом на держателе. Последний выполняют в виде цилиндра такого же диаметра, что и у дымохода. По сути, получается тот же дефлектор Григоровича, но с прямым корпусом, без диффузора. Такое устройство не увеличивает тягу. Но оно оправдывает себя на летней даче, где частный дом не используется как постоянное жильё. Если хозяева топят печь лишь несколько раз весной и осенью, то их вполне устроит и вариант с зонтом на держателе.
При постоянном проживании в загородном доме увеличение тяги за счёт дефлектора категорически необходимо. Иначе примерно пятая часть топлива для обогрева просто будет расходоваться впустую. Поэтому в данном случае лучше добавить в конструкцию хотя бы кольцо, разбивающее ветер, и получить полноценный дефлектор.
Изготовление и установка дефлектора своими руками
Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.
Прорисовка деталей дефлектора
Для начала сделаем чертёж.
Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства
Размеры назначаем пропорционально диаметру дымохода D:
- высоту всего изделия принимаем равной примерно 1,7 х D;
- диаметр колпака в основании считаем равным 2 х D;
- высоту колпака делаем около 5 — 7 см;
- больший диаметр диффузора тоже принимаем равным 2 х D;
- меньший диаметр считаем равным диаметру дымохода;
- высоту диффузора берём равной 1,3 х D.
Остальные размеры назначаем по собственному усмотрению — как удобнее.
Необходимые инструменты
Для работы нам понадобятся следующие инструменты:
- ножницы по металлу;
- молоток;
- плоскогубцы;
- заклёпочный пистолет;
- рулетка;
- карандаш;
- картон;
- циркуль.
В качестве материала используем оцинкованный лист толщиной 0,8 мм.
Пошаговое руководство по сборке дефлектора
Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:
- На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).
Угол развёртки вычисляется по довольно простой формуле
- Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.
Для того чтобы проверить правильность раскроя, сначала модель можно собрать из картона
- Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
- Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.
Ножницами по металлу можно аккуратно разрезать оцинкованный лист по проведённой разметке
-
Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.
Готовые детали скрепляются заклёпками или болтами
- Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.
Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.
Закрепление дефлектора на дымоходе
Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.
- Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
- Устанавливаем входной патрубок дефлектора на дымоход.
- Стягиваем место соединения вырезанной лентой.
Место соединения стягивается хомутом из стальной полосы
- Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.
Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.
Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.
Источник: https://kakpostroit.su/deflektor-na-dyimohod-svoimi-rukami/
СтройкаДиалог
Вентиляция в малоэтажном доме играет серьезную роль. Особенно важна ее эффективная работа в подсобных помещениях, в кухне, в санузлах.
Устройство вентиляционных каналов помогает решить проблему воздухообмена, однако если система работает неудовлетворительно, то в доме не только застаивается отработанный воздух, но и повышается влажность, в помещении нарушается оптимальный микроклимат. В этом случае рационально использовать простое устройство – дефлектор.
Его установка повысит эффективность тяги в вентиляционном канале, как минимум процентов на 15%. Это немудреное приспособление без особых сложностей может соорудить каждый хозяин самостоятельно.
Дефлектор вентиляционный: что это такое и как он работает
Циркуляция воздуха а, значит, его обмен в системе вентиляции происходит в результате движения по каналам воздушной массы, которая образуется благодаря разности давления внутри и снаружи дома. На функционировании естественной вентиляционной системы серьезно сказываются погодные условия. В летний период, когда перепад давления внутри строения и на улице незначителен, тяга становится минимальной или вообще нулевой. Этот недостаток легко устранить с помощью дефлектора.
Под этим термином подразумевают простое аэродинамическое устройство, устанавливаемое на оголовок канала в системе приточно-вытяжной естественной вентиляции, что значительно повышает ее тягу.
Как функционирует дефлектор? Когда оголовок шахты увенчан дефлектором для вентиляции, воздушный поток, отражаясь от поверхности диффузора, рассекается. В результате этого вокруг оголовка образуется область разряженного воздуха, благодаря чему поток воздушной массы, находящейся внутри канала, устремляется вверх, формируя дополнительную тягу.
Сконструированы и производятся различные виды дефлекторов вентиляционных, среди них пользуется заслуженной популярностью модель, разработанная Центральным институтом аэрогидродинамики (дефлектор ЦАГИ). Ее конструкция прекрасно подходит для установки и на вентиляционные шахты, и на дымоходы.
Конструкция дефлектора ЦАГИ
Наиболее распространенным вариантам для установки в вентиляционную систему считается дефлектор ЦАГИ. Простое приспособление состоит из следующих элементов:
- Диффузора, который представляет собою часть трубы, имеющую конфигурацию усеченного конуса. Узкой стороной его монтируют на трубу.
- Навершия в виде колпака или зонтика, защищающего полость канала от проникания осадков и мусора.
- Кольца, скрепляемого с внешней стороной диффузора, применяя кронштейны.
- Патрубка, монтируемого на оголовке вентиляционного канала.
- Кронштейнов для крепления колпака.
Дефлектор вытяжной вентиляции данной конструкции распространен на строительном рынке, приобрести устройство не составит труда. При желании его несложно сделать и самому, главное правильно определиться с размерами и приобрести нужные материалы. Лучшим вариантом считается оцинкованная и нержавеющая сталь, реже применяется жесть и алюминий. В продаже встречаются изделия и из пластика, отличающиеся низкими ценами по сравнению с металлическими изделиями.
В расчетах, как это видно из схемы дефлектора следует отталкиваться от значения диаметра вентиляционной шахты. Поэтому нужно тщательно выполнить замер.
- d – диаметр внутри вентиляционного канала, которому должна соответствовать узкая часть диффузора;
- 1,25 d – расчетная величина диффузора в широкой части;
- 1,7 d – значение ширины зонта;
- 2 d – требуемый диаметр кольца;
- 1,2 d – значение высоты кольца;
- d/2 – расстояние между узким фрагментом диффузора и нижним краем кольца.
На основании полученного значения диаметра воздуховода определяются все расчетные величины элементов будущего приспособления. Чтобы не допустить ошибок, рационально сначала собрать макет дефлектора из картона. Для этого на бумажные листы наносят разверстку каждой из деталей устройства, а вырезав, собирают модель. Если расчеты размеров дефлектора ЦАГИ выполнены верно, то приступают к изготовлению прибора.
- Картонные заготовки служат клише для изготовления металлических деталей своими руками. Они накладываются на стальной лист, и по их контуру наносятся рисунок каждой детали. Затем они вырезаются ножницами по металлу. На срезах металл рекомендуют подогнуть на 5 мм пассатижами, а затем отбить молотком.
- Диффузор изготовляют, сворачивая заготовку в цилиндр, края которого скрепляют, используя болты или заклепки. Применяют также сварку.
- По аналогии выполняют внешнее кольцо, а для колпака сворачивают конус, соединяя края.
- Вырезают металлические полоски размером 20×6 см. На зонтике колпака просверливают отверстия, отмерив 5 см от края, и крепят полоски, заранее подогнутые по длинным сторонам и отбитые молотком. Полоски загибают, придавая им П-образную форму.
- Выполненными скобами зонтик соединяют с диффузором. Далее собранная таким образом конструкция вставляется во внешнее кольцо.
Дефлектор ЦАГИ, правильные размеры и сборка приспособления, его монтирование на шахте позволят обойтись без принудительной механической вентиляции, которая работает от электросети и потребляет дорогостоящую электроэнергию.
Когда устройство готово, остается его зафиксировать на воздуховоде. Если это металлическая труба, то, просверлив отверстия, дефлектор крепят к ней, применяя саморезы или болты. Если шахта выложена из кирпича, то фиксируют приспособление при помощи хомута. Важно, чтобы между дефлектором и каналом не оставались зазоры. Поэтому хомут затягивают плотно, а стыки заделывают герметиком.
Для дополнительного улучшения тяги рекомендуют устанавливать дефлектор вытяжной вентиляции выше уровня крыши на 1,5 – 2 метра. В этом случае используют схему крепления устройства на отрезок трубы, которую затем монтируют на вентиляционный канал и крепят, используя металлические хомуты. Диаметр данной трубы должен быть немного больше диаметра основной шахты вентиляционной системы.
Хорошая вентиляция в доме обеспечивает чистоту воздуха, помогает поддерживать комфортную температуру и влажность. Поэтому, понимая, что такое дефлектор и его роль в вентиляции, отпадают всякие сомнения в вопросе установки устройства.
Источник: http://StroikaDialog.ru/articles/communikacii/kak-soorudit-deflektor-dlya-ventilyacii-svoimi-rukami
Что это такое дефлектор ЦАГИ и где применяется в вентиляции?
Дефлектор в переводе с английского означает «отражатель». Он представляет собой устройство, установленное на торцевом срезе дымохода или вентиляционной трубы в системах с естественным или искусственным побуждением. Используется для стабилизации выходящего потока, увеличения эффективности естественного вывода потока, исключения появления обратной тяги из-за ветровых нагрузок.
Дефлекторы применяются в различных системах:
естественная вентиляция
дымоходы коттеджей, частных или дачных домов
трубопроводов удаления продуктов сгорания топлива отопительных котлов
вентиляционных стояков мусоропроводов
Конструкция элемента проста, но эффект от его использования чрезвычайно велик. Рассмотрим его детальнее:
Как выглядит?
Дефлектор ЦАГИ представляет собой цилиндр с оголовком в виде конуса, установленный на торцевом срезе дымохода или вентиляционной трубы. Его диаметр обычно в 2-3 раза превышает размер основного дымохода. Материалом для изготовления преимущественно служит нержавеющая сталь, но имеются образцы из оцинкованной стали и пластика. Подобные элементы присутствуют практически на всех внешних выходах дымоходов или вытяжных вентиляционных каналов, расположенных на крыше зданий.
Колпак на верхней части служит искрогасителем и механической преградой для осадков, проникновения мелких животных или птиц, попадания мусора. Между колпаком и боковыми стенками корпуса имеется круговая щель, сквозь которую из внутренней полости удаляются продукты сгорания, выводимый поток отработанного воздуха или производственные газы. Нижняя часть дефлектора представляет собой цилиндр, непосредственно одевающийся на внешнюю часть воздуховода или дымохода. Он служит несущей конструкцией для корпуса, закрепленного с помощью кронштейнов.
Устройство и принцип работы
Потоки ветра создают на выходе из дымохода завихрения, загоняющие дым обратно в трубу и образующие обратную тягу. Установка дефлектора полностью исключает такую возможность. Устройство заставляет ветер обтекать корпус, создавая в нем участок разрежения. Это позволяет увеличить естественную тягу. Горячий поток, поднимаясь по трубе, встречает сопротивление более тяжелых вышерасположенных слоев.
Область пониженного давления, созданная дефлектором, способствует выводу охлажденных слоев, усиливая тягу и улучшая работу системы на 20%. Принцип работы устройства основан на законе Бернулли, конструкция отработана и полностью работоспособна в любых условиях.
Защита от ветра низового типа
Для регионов с преобладающими низовыми ветрами существуют специальные конструкции дефлектора ЦАГИ, снабженные площадкой в форме обратного конуса, установленной под зонтом. Она преграждает потокам воздуха путь во внутреннюю полость и не дает им образовать паразитные завихрения, направляющие выводимые потоки обратно в дымоход или вентканал.
Существуют также дополнительные элементы, действующие по принципу флюгера. Устанавливается подвижная ось, на которой устанавливаются полукруглые ширмы. Под действием ветра они разворачиваются и преграждают путь потоку, вследствие чего образуется разрежение в основной полости. В результате, чем сильнее низовой ветер, тем эффективнее происходит работа дефлектора.
Плюсы и минусы
Достоинствами дефлекторов ЦАГИ принято считать:
создание стабильной и устойчивой тяги, не зависящей от внешних воздействий на выходной участок дымохода
увеличение тяги почти на 20%
защита трубы от проникновения птиц, грызунов и насекомых, попадания мусора, осадков и прочих посторонних предметов
защита оголовка дымохода от разрушения вследствие коррозионных напряжений и резких перепадов температур
исключение возможности появления обратной тяги даже при сильном ветре
на выходных патрубках с холодным потоком появляется возможность использования пластиковых деталей взамен дорогостоящих элементов из нержавеющей стали
Присутствуют и недостатки:
элемент расположен в неудобном месте, обслуживание или ремонт затруднены
в холодное время года в полости цилиндра на внутренней поверхности стенок образуется конденсат, который при появлении морозов превращается в наледь, способную закупорить дымоход. Это особенно свойственно трубам, не использующимся в постоянном режиме
из-за восприимчивости к потокам воздуха в спокойную погоду элемент может создавать некоторое сопротивление тяги
Как достоинства, так и недостатки являются особенностями конструкции дефлектора. Минусы устройства можно в некоторой степени компенсировать более продуманной эксплуатацией, позволяющей снизить возможность появления нежелательных эффектов.
Отзывы
Конструкция широко распространена среди пользователей и получила от них самые положительные оценки.
Отмечаются эффективность, устойчивость работы, долговечность приспособления. Специалистами высоко ценится простота конструкции, возможность самостоятельного изготовления, ремонта или модернизации готовых устройств. Монтаж этих элементов также не представляет значительной сложности, а работа не требует подключения электроэнергии или использования сложных механических приспособлений.
В целом, отрицательных отзывов не имеется, мнения владельцев подобных конструкций единодушны и высказаны в положительном ключе.
Изготовление своими руками
Дефлекторы стоят относительно недорого и свободно продаются в торговых сетях. Однако, нередко возникают ситуации, когда отсутствуют устройства нужного размера или нет возможности заниматься поисками подходящего приспособления. В таких случаях приступают к изготовлению дефлектора своими руками, тем более, что никакой принципиальной сложности в этом нет.
Для создания дефлектора необходимо сделать соответствующие выкройки, вырезать из металлического листа нужные элементы и согнуть из них детали дефлектора. Затем они соединяются между собой с помощью полосок металла — кронштейнов — и устанавливаются на место.
Рассмотрим процесс изготовления внимательнее:
Расчет и чертежи
Прежде, чем приступить к непосредственному изготовлению дефлектора, необходимо произвести необходимые расчеты и составить сборочный чертеж. Можно воспользоваться спецификацией на готовые изделия, но нередко возникает необходимость в создании дефлектора нестандартных размеров. Параметры, которые необходимо знать при составлении рабочего чертежа:
форма устройства
размеры деталей
тип приспособления
используемый материал
Необходимо отталкиваться от размеров дымохода или вытяжной трубы. Диаметр наружного цилиндра (корпуса) будет вдвое больше. Высота дефлектора (полная) рассчитывается как произведение диаметра дымохода на коэффициент 1,2. При этом, внешний цилиндр ровно вдвое ниже, чем весь дефлектор.
Для изготовления зонта чертят круг диаметром 1,7 от размера дымохода. Вырезают его из листового металла, от центра к краю проводят два радиуса, угол между которыми составляет 30°. По ним вырезается сектор, края выреза соединяются, в результате чего образуется конус. Это и есть будущий зонт.
Руководствуясь этими пропорциями составляется чертеж приспособления. Несколько сложнее, когда приходится рассчитывать устройство для кирпичной трубы. В подобных ситуациях сначала вычисляют площадь сечения дымохода, затем находят диаметр трубы, равной ему по величине сечения. Для этого площадь надо разделить на 3,14, извлечь из полученного числа квадратный корень и умножить результат на 2. От этого числа производятся все дальнейшие построения.
При необходимости изготовления дефлектора на трубу прямоугольного сечения предварительно делается переходник на круглую трубу, после чего продолжают изготовление в обычном порядке.
Материалы и инструменты
Для изготовления дефлектора оптимальным вариантом является листовой металл толщиной 0,3-0,5 мм. Для дымохода лучше всего подойдет нержавейка, для вентиляционных каналов принято использовать оцинкованную сталь. Потребуются:
ножницы по металлу
линейка, угольник
транспортир
чертилка, маркер
электродрель с набором сверл
заклепочник
напильник, наждачная бумага
При наличии навыков и оборудования можно использовать точечную сварку или иные способы соединения металлических элементов. Принципиальных требований здесь не имеется, главным условием является прочность и устойчивость сооружения.
Популярные модели дефлектора
Помимо рассмотренного дефлектора ЦАГИ существуют другие разновидности, выполняющие свою задачу не менее эффективно и отличающиеся некоторыми изменениями конструкции. Среди них отличаются:
тарельчатый дефлектор
шарообразный «Волпер»
дефлектор Григоровича
Н-образный (двойной)
вращающийся тип (турбодефлектор)
флюгер
«Шенард»
«Астато»
Разновидностей много, выбор того или иного варианта обусловлен спецификой и назначением воздуховода или вентиляционной шахты, составом проходящего потока и прочими факторами.
Цены
Стоимость устройства напрямую зависит от его размеров, используемого материала и наличия дополнительных элементов. Цена может составлять от нескольких сотен до нескольких тысяч рублей. Большое влияние оказывает логистика, удаленность от крупных населенных пунктов и прочие нюансы. Самыми дорогими являются устройства из меди и нержавеющей стали, дефлекторы из оцинковки обойдутся заметно дешевле.
Подбор пылевого вентилятора
Источник: https://RSVgroup.ru/ventilyatsiya/deflektor-tsagi.html
